初三物理电功率专题

电功和电功率专题复习【考点1】：电功与电功率的概念1.电功与电功率物理量定义国际单位常用单位公式电功电流所做的功焦耳（J）度，干瓦时(kW·h)W=UIt电功率电功与时间之比（表示电流做功快慢的物理量）瓦特（W）干瓦(kW）p=W/t=UI2.常见家用电器的电功率家用电器的电功率空调约1000W电吹风机约500W 台式计算机约200W微波炉约1000W电熨斗约500W电冰箱约100W计算器约0.5mW洗衣机约500W排电扇约20W电热水器约1000W电视机约200W手电筒约0.5W3.说明：1.电流做功的过程就是电能转化为其他形式能的过程，有多少电能发生转化就说明电流做了多少功。

电功是电能转化多少的量度，电功和电能的单位相同。

2.电功表示电流做功的多少，电功率表示电流做功的快慢。

例1. 如图所示的四种用电器，其中有一用电器工作时能量转化的主要形式与其他用电器不同的是（）A. 电风扇B. 电熨斗C. 电动自行车D. 洗衣机【解答】选B。

A、图中的用电器是电风扇，它工作时将电能主要转化为机械能；B、图中的用电器是电熨斗，它工作时将电能转化为内能；C、图中的用电器是电动自行车，它工作时将电能主要转化为机械能；D、图中的用电器是洗衣机，它工作时将电能主要转化为机械能。

综上所述，只有电熨斗使用时能量转化的主要形式与其他用电器不同。

故选B。

例2. 关于电功、电功率，下列说法正确的是（）A. 电流通过导体做功越少，电功率越小B. 电功是表示电流做功快慢的物理量C. 电功率大的用电器一定比电功率小的用电器做的功多D. 在相同时间内，电流通过导体做功越多，电功率越大【解答】选D。

AD、电功率是表示电流做功快慢的物理量，而电功是用电器中电流所做的功，消耗多少电能就做多少功，若在相同时间内，电流通过导体做功越多（越小），电功率越大（小），故A错误、D正确；B、电功率是表示电流做功快慢的物理量，而电功的实质是电能与其他形式能量的转换，故B错误；C、根据W＝Pt知，在不确定做功时间的情况下，电功率大的用电器不一定比电功率小的用电器做的功多，故C错误．故选D．【考点2】：电能表的使用电能表：1.作用：测量用电器在一段时间内消耗的电能。

初三物理电功率专项综合练习题（含答案）一、选择题1．如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（）A. L1变亮，电压表示数变小B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大D. L2亮起来，电流表示数变小【答案】 D【解析】【解答】解：开关S闭合时，电路为灯泡L1的简单电路，电压表测电源的电压，电流表测电路中的电流；当开关S断开时，灯泡L1和L2串联，灯泡L2亮起来，电压表测灯泡L1两端的电压，电流表测电路中的电流；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变大，由I= 可知，电路中的电流变小，即电流表的示数变小，D符合题意；由U=IR可知，灯泡L1两端的电压变小，即电压表的示数变小，C不符合题意；因P=UI，且灯泡的亮暗取决于实际功率的大小，所以，灯泡L1的实际功率变小，灯泡L1变暗，A、B不符合题意。

故答案为：D。

【分析】结合电路图，理清开关处于不同状态时元件的连接方式及电表的测量对象，首先判断出电路中电阻的变化，根据欧姆定律I= 判断出电路中的电流的变化和灯泡L1两端的电压的变化，即电压表的示数的变化，根据P=UI可知灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小可知亮暗的变化.2．小龙家上月初电能表示数为，电能表的部分参数及上月末的示数如图所示，表盘上“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，下列选项正确的是（）A. 小龙家上月消耗的电能为680kW•hB. 小龙家同时使用的用电器总功率不可超过2200WC. 指示灯闪烁的次数越多，电能表所在电路接入的用电器总功率越大D. 断开其它用电器，只让阻值是100Ω的电热棒单独工作3min，指示灯闪烁64次，此时小龙家的实际电压是200V【答案】D【解析】【解答】解：A、电能表的读数时，最后一位是小数，单位kW•h，小龙家上月消耗的电能为772.3kW•h ﹣704.3kW•h=68kW•h，故A错；B、小龙家同时使用的用电器最大总功率P=UI=220V×20A=4400W，故B错；C、电能表指示灯闪烁的快慢反映了做功的快慢，而指示灯闪烁的次数多表示，电能表所在电路消耗的电能多，总功率不一定大，故C错；D、电能表上的指示灯闪烁了64次消耗的电能：W= kW•h=0.02kW•h；电热棒的电功率：P= = =0.4kW=400W．由P= 得实际电压：U= = =200V，故D正确．故选D．【分析】（1）电能表的读数方法：①月末的减去月初的示数；②最后一位是小数；③单位kW•h；求出本月消耗的电能；（2）10（20）A，10A是指电能表的标定电流，20A是指电能表平时工作允许通过的最大电流，利用P=UI求小龙家同时使用的用电器最大总功率；（3）电能表指示灯闪烁的快慢反映了做功的快慢；（4）3200imp/（kW•h）表示每消耗1kW•h的电能，指示灯闪烁3200次，从而可求闪烁64次消耗的电能；根据公式P= 求出电热棒的电功率，再利用P= 求实际电压．3．如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V1.5W”的灯泡L1正常发光，标有“6V3W”的灯泡L2发光较暗。

电功率1. 电能电功●发电机或电池等电源将其他形式的能转化为电能，用电器则将电能转化为其他形式的能。

●生活中常用的电能单位是千瓦时（kW·h），是电功率为1 kW 的用电器使用1 h 所消耗的电能。

1 kW·h = 3.6×106 J。

●消耗电能的多少用电能表来计量。

电能表的计数器上前后两次的读数之差，为相应时间段内用去的电能。

●电流做了多少功，用电器就消耗了多少电能。

电功与电压、电流和通电时间的关系是W =UIt。

2. 电功率●电功率是描述电流做功快慢的物理量，它的定义式是P = w，即电功与时间之比。

t●电功率与电流和电压的关系是P = UI。

利用这个关系式，可以测出用电器的实际用电功率。

3. 额定电压额定功率●用电器正常工作时两端的电压是额定电压，此时它的电功率是额定功率。

●实际情况中，用电器往往不是处于额定电压下，它的电功率不等于额定功率，可以通过关系式P = UI得到它的实际功率。

●为使用电器能正常工作，同时要保证其使用寿命，应尽量让用电器在额定电压下工作。

4. 电流的热效应●当电流通过导体时，电能转化成内能的现象，叫做电流的热效应。

●各种用电器里都有导体，所以只要用电器通电，就会发热。

●电热可供利用，但有时也有危害。

5. 焦耳定律●电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。

这个规律叫做焦耳定律。

●焦耳定律可以用公式Q = I2Rt来表示。

考查内容：电能和电功的计算、电能表的参数、电功率的计算、额定功率、“伏安法”测量小灯泡的电功率、电流的热效应、焦耳定律的应用等。

电能和电功1．用电器消耗电能的过程，实质上是电能转化为________的过程。

有多少________能转化为其他形式的能量，我们就说电流做了多少功。

电流________叫做电功。

2．关于电流做功过程中的能量转化，下列说法中错误的是（）A．电动机主要是把电能转化为机械能B．白炽灯主要是把电能转化为内能C．给蓄电池充电是化学能转化为电能D．电炉主要是把电能转化为内能3．一个电能表，表盘上标明“720 revs /（kW · h）”，当接在这个电能表上的用电器消耗0.5kW · h 的电能，电能表上的转盘转过________转。

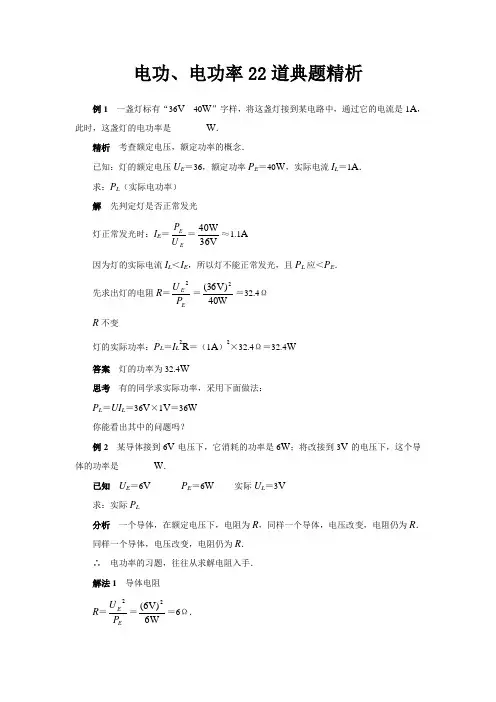

电功、电功率22道典题精析例1 一盏灯标有“36V 40W ”字样，将这盏灯接到某电路中，通过它的电流是1A ，此时，这盏灯的电功率是________W ． 精析 考查额定电压，额定功率的概念．已知：灯的额定电压U E ＝36，额定功率P E ＝40W ，实际电流I L ＝1A ． 求：P L （实际电功率） 解 先判定灯是否正常发光 灯正常发光时：I E ＝E E U P ＝V36W 40≈1.1A 因为灯的实际电流I L ＜I E ，所以灯不能正常发光，且P L 应＜P E ．先求出灯的电阻R ＝EE P U 2＝0W 4)V 36(2＝32.4ΩR 不变灯的实际功率：P L ＝I L 2R ＝（1A ）2×32.4Ω＝32.4W 答案 灯的功率为32.4W思考 有的同学求实际功率，采用下面做法： P L ＝UI L ＝36V ×1V ＝36W 你能看出其中的问题吗？例2 某导体接到6V 电压下，它消耗的功率是6W ；将改接到3V 的电压下，这个导体的功率是________W ． 已知 U E ＝6V P E ＝6W 实际U L ＝3V求：实际P L分析 一个导体，在额定电压下，电阻为R ，同样一个导体，电压改变，电阻仍为R ． 同样一个导体，电压改变，电阻仍为R ． ∴ 电功率的习题，往往从求解电阻入手． 解法1 导体电阻R ＝EE P U 2＝W 6)V 6(2＝6Ω．电压变了，导体消耗的功率改变R L ＝R U L 2＝Ω6)V 3(2＝1.5W解法2 导体电阻不变根据：R ＝PU 2E E P U 2＝LLP U 2⇒E L P P ＝22E L U UP L ＝22EL U U ·P E ＝（V6V 3）2×6W ＝1.5W 小结 从解法2看出，电阻一定时，电压是原来的“n ”倍，功率是原来的“n 2”倍．因为P ＝UI ，U 是原来的“n ”倍，I 也是原来的“n ”倍，所以P 是原来的“n 2”倍． 答案 功率是1.5W例3 （天津市中考试题）电能表是测量________的仪表．1 kWh 的电能可供标有“220V 40W ”的灯泡正常工作________h ．精析 电能表是日常生活中常用的仪表．考查能否灵活利用W ＝Pt 进行计算． 正确选择合适的单位，可以简化计算．解 电能表是测量电功的仪表．题目给出：W ＝1kWh P ＝40W ＝0.04kW 时间：t ＝P W ＝kW04.0kWh1＝25h 如果选用国际单位，则计算要麻烦得多． 答案 电功，25例4 （哈尔滨市中考试题）一个“12V 6W ”的小灯泡，如果接在36V 电源上，为使其正常发光，需串联一个________Ω的电阻，该电阻消耗的功率是________W ． 精析 在串联电路中，利用电流、电压等特点，计算电阻和电功率． 已知：额定P E ＝6W ，U E ＝12V ，总电压U ＝36V 求：R ，P R解 灯的额定电压是12V ，直接将其接在36V 的电源上，灯将烧毁：这时应将一个电阻和灯串联；—使灯正常发光．画出灯与R 串联的电路草图2—3—1．并标出已知量和未知量．图2—3—1只要求出通过R 的电流和R 两端的电压．就可以求出未知量． 流过灯的电流和流过R 的电流相等： 答案 48Ω，12W例5 （北京市中考试题）电阻R 和灯泡L 串联接到电压为10V 的电路中，R ＝10Ω，电路接通后，100s 内电阻R 上电流做的功为10J ，已知灯L 的额定功率为10W ，灯的电阻不变．求：灯的额定电压．解 画出灯L 和电阻只串联的电路草图2—3—2，并标明已知量和未知量． 串联电路，通过L 和R 电流相等，设为I ． 则W R ＝I 2Rt图2—3—2I ＝Rt W R ＝100s 10Ω10J ⨯＝101A ＝0.1A R 两端电压：U R ＝IR ＝0.1A ×10Ω＝1V 灯L ′两端电压：U L ＝U －U R ＝10V －1V ＝9V 灯电阻：R ＝I U L ＝A1.0V9＝0.9Ω 灯额定电压：U E ＝R P E ＝Ω⨯9010W ＝30V 误解 有的同学在算完电流后，直接用：U E ＝I P E ＝A1.0W10＝100V ，是错误的．因为此时灯并不是正常发光，电路中的电流不是I E ．当然，有的同学把U L ＝9V 算为灯的额定电压，也是错误的． 答案 灯额定电压为30V例6 （广州市中考试题）有两个灯泡，L 1标有“6V 3W ”字样，L 2没有标记，测得L 2的电阻为6Ω，把它们串联起来接入某一电路，两个灯泡均能正常发光，那么该电路两端的电压和L 2的电功率分别是 （ ） A ．12 V 3W B ．12 V 1.5W C ．9 V 3WD ．9 V 1.5W解 画出L 1和L 2串联的电路草图2—3—3，标明已知量和未知量． L 1正常发光时，U 1＝6V ，P 1＝3W 电路中电流： I ＝11U P ＝V6W 3＝0.5A图2—3—3此时L 2也正常发光，L 2两端电压：U 2＝IR 2＝0.5A ×6Ω＝3V P 2＝IU 2＝0.5A ×3V ＝1.5W U ＝U 1＋U 2＝6V ＋3V ＝9V 答案 D例7 有一盏小灯泡，当它与5Ω电阻串联后接15V 电源上，灯恰好正常发光，这时灯的功率是10W ．求：小灯泡正常发光时的电阻和小灯泡的额定电压的可能值． 已知：R ＝5ΩP E ＝10WU ＝15V求：R L ，U E （额定）分析 画出分析电路图2—3—4．图2—3—4从图中看，所给物理量无对应关系，可以采用方程求解． 解法1R E 和R 串联，设灯两端电压为U E ∵ I E ＝I R ∴E E U P ＝RU U E-E U W 10＝Ω-5V 15E U 整理得U E 2－15U E ＋50＝0 （U E －10）（U E －5）＝0 U E ＝10V 或U E ＝5V灯电阻R L ＝E E P U 2＝W 10)V 10(2＝10Ω或R L ＝EE P U 2＝W 10)V 5(2＝2.5Ω解法2 R L 和R 串联：U ＝U E ＋U R U ＝IP E＋IR 15V ＝IW10＋I ×5Ω 5I 2－15I ＋10＝0 I 2－3I ＋2＝0 （I －2）（I －1）＝0 解得：I ＝2A 或I ＝1A R L ＝2IP E ＝2)A 2(W10＝2.5Ω 或R L ＝2I P E ＝2)A 1(W 10＝10Ω 答案 灯正常发光，当U E ＝10V 时，灯电阻为10Ω；当U E ＝5V 时，灯电阻为2.5Ω 例8 （北京市朝阳区中考试题）将分别标有“6V 9W ”和“6 V 3W ”的两个灯泡L 1、L 2串联接在12 V 电源上，则 （ ）A ．两灯都能正常发光B ．灯L 2可能被烧毁C ．两灯都比正常发光时暗D ．灯L 1比灯L 2亮精析 考查学生能否根据实际电压和额定电压的关系，判断灯的发光情况． 解 先求出两盏灯的电阻灯L 1的电阻： R 1＝121P U ＝W 9)V 6(2＝4Ω灯L 2的电阻： R 2＝222P U ＝W 3)V 6(2＝12Ω求出灯两端的实际电压U 1′ ∵ R 1、R 2串联UU '1＝211R R R +＝Ω+ΩΩ1244＝41U 1′＝41U ＝41×12V ＝3V L 2两端电压U 2′＝U －U 1′＝12V －3V ＝9V 比较实际电压和额定电压 U 1′＜U 1，U 2′＜U 2两灯都不能正常发光；灯L 2可能会被烧毁 答案 B例9 （北京市东城区中考试题）家庭电路中正在使用的两白炽灯，若甲灯比乙灯亮，则 （ ）A ．甲灯灯丝电阻一定比乙灯的大B ．甲灯两端的电压一定比乙灯的大C ．通过甲灯的电量一定比乙灯的多D ．甲灯的实际功率一定比乙灯的大精析 考查家庭电路中灯的连接方式，并由灯的亮度判断电阻的大小．分析 家庭电路，灯的连接方式是并联．甲、乙两灯两端电压相同．甲灯比乙灯亮，说明甲灯实际功率比乙灯大．D 选项正确．甲灯比乙灯亮，在并联电路中，R 甲＜R 乙．U 相同，I 甲＞I 乙电量Q ＝It ，若两灯同时使用，因为t 相同，I 甲＞I 乙，则Q 甲＞Q 乙，C 选项正确．答案C、D例10如图2—3—5，电源电压和电灯L的电阻均保持不变．当开关S闭合后，在变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是（）A．电压表的示数变大B．电灯L的亮度变暗C．电流表A1的示数不变D．电流表A2的示数变小图2—3—5精析考查学生识别电路的能力．能否根据欧姆定律分析电路中电流变化，灯的亮度变化．分析电路是由灯和变阻器并联而成．测的是干路电流测的是流过变阻器的电流测的是电路两端电压当变阻器的滑片P由中点向b端移动时，变阻器的电阻增大，通过变阻器电流减小，示数变小，D选项正确．并联电路，U一定，灯电阻不变，则流过灯的电流不变，灯的亮度不变．示数变小．答案D例11如图2—3—6，电源电压不变，开关S由断开到闭合，电流表两次示数之比为2∶7，则电阻R1∶R2＝________，电功率P1∶P2，电功率P1∶P1′＝________，电功率P1∶P1＝________．精析分析S闭合前后，电路中电阻的连接关系．写出P、I、U、R之间的关系，利用公式求解．解S断开，只有R1，示数为I1，R1两端电压为U，流过R1的电流为I1．S闭合，R1、R2并联，示数为I1＋12，R1两端电压不变为U，流过R1的电流不变为I 1，R 1功率为P 1′．图2—3—6∵211I I I +＝72∴21I I ＝52并联：21I I ＝12R R ＝52∴21R R ＝2511P P '＝U I U I 11＝11PP 1＝U I I U I )(211+＝72 答案 R 1∶R 2＝5∶2，P 1∶P 2＝2∶5，P 1∶P 1′＝1∶1，P 1∶P ＝2∶7例12 如图2—3—7（a ），当变阻器滑片从A 点滑到B 点时，R 1两端的电压比为2∶3，变阻器两端电压比U A ∶U B ＝4∶3．（电源电压不变） 求：I A ∶I B ，R A ∶R B ，P 1∶P 1′，P A ∶P B ，R 1∶R A（a ）（b ）（c ）图2—3—7精析 画出电路变化前后对应的两个电路：如图2—3—7（b ）（c ）所示． 已知：'11U U ＝32，B A U U ＝34解 B A I I ＝1111R U R U '＝'11U U ＝32B A R R ＝BB A AI U I U ＝B A U U ×A B I I ＝34×23＝1211P P ＝1212R I R I B A ＝22B A I I ＝（32）2＝94B A P P ＝B B A A R I R I 22＝94×12＝98图（b ）：U ＝I A （R 1＋R A ） 图（c ）：U ＝I B （R 1＋R B ） U 相等：R B ＝21R A ，B A I I ＝32代入I A （R 1＋R A ）＝I B （R 1＋21R A ） 2（R 1＋R A ）＝3（R 1＋21R A ）A R R 1＝21 另解：图（b ）U ＝U 1＋U A 图（c ）U ＝U 1′＋U B∴ U 1′＝23U 1，U B ＝43U A ，U 不变 ∴ U 1＋U A ＝23U 1＋43U A21U 1＝41U AA U U 1＝21∵ R 1、R A 串 ∴A R R 1＝A U U 1＝21 答案 I A ∶I B ＝2∶3，R A ∶R B ＝2∶1，P 1∶P 1′＝4∶9，P A ∶P B ＝8∶9，R 1∶R A ＝1∶2例13 如2—3—8（a ），已知R 1∶R 2＝2∶3，当S 2闭合，S 1、S 3断开时，R 1的功率为P 1，电路中电流为I ；当S 1、S 3闭合，S 2断开时，R 1的功率为P 1′，电路中电流为I ∶I ′．（电源电压不变）求：U 1∶U 2，P 1∶P 1′，I ∶I ′ 精析 画出变化前后电路图（b ）和（c ）（a ）（b ）（c ）图2—3—8已知：21R R ＝32 求：21U U ，'11P P ，'I I解 图（b ）中R 1、R 2串，21U U ＝21R R ＝32'11P P ＝12121R U R U ＝221U U ＝（52）2＝254图（c ）中R 1两端电压为U 图（b ）：U ＝I （R 1＋R 2） 图（c ）：U ＝I ′（2121R R R R +）U 不变 I （R 1＋R 2）＝I ′（2121R R R R +）I （2＋3）＝I ′（3232+⨯）I I '＝256 答案 U 1∶U 2＝2∶3，P 1∶P 1′＝4∶25，I ∶I ′＝6∶25例14 如果将两个定值电阻R 1和R 2以某种形式连接起来，接入电路中，则电阻R 1消耗的电功率为12W ．如果将这两个电阻以另一种形式连接起来接入原电路中，测得该电路的总电流为9A ，此时电阻R 1上消耗的电功率为108W ．（电源电压不变）求：（1）电阻R 1和R 2的阻值； （2）电阻R 2上两次电功率的比值． 精析 先判断电阻R 1、R 2的两次连接方式．因为总电压不变，由P 1＜P 1′和R 1一定，判断出：U 1＜U 1′所以第一次R 1、R 2串联，第二次并联． 求：R 1、R 2P 2、P 2′解 画出分析电路图2—3—9（a ）（b ）（a ）（b ）图2—3—9同一电阻R 1，根据P ＝RU 2有'11P P ＝2121)('U U ＝221U U ＝W 108W 12＝91（U 1′＝U ）∴U U 1＝31 如图（a ）U 1＋U 2＝U21U U ＝21∵ R 1、R 2串21R R ＝21U U ＝21 如图（b ）R 1、R 2并联，''21I I ＝12R R ＝12∵ I 1′＋I 2′＝I ′＝9A ∴ I 1′＝6A I 2′＝3A R 1＝211)('I P ＝2)A 6(W108＝3Ω R 2＝2 R 1＝6Ω（2）求'22P P 关键求出R 2两端电压比 从图（a ）可知：21U U ＝21 ∴U U 2＝32由图（a ）和（b ）同一电阻R 2：'22P P ＝2121)('U U ＝222U U ＝（32）2＝94答案 R 1＝3Ω，R 2＝6Ω， P 2∶P 2′＝4∶9例15 甲灯标有9V ，乙灯标有3W ，已知电阻R 甲＞R 乙，若把两灯以某种方式连接到某电源上，两灯均正常发光，若把两灯以另一种方式连接到另一电源上．．．．．，乙灯仍能正常发光，甲灯的实际功率与它的额定功率比P 甲′∶P 甲＝4∶9 求：（1）甲灯的额定功率P 甲； （2）乙灯的额定电压U 乙； （3）两灯电阻R 甲和R 乙．精析 注意两次电路总电压不同，所以不能像例4那样判断电路连接方式 已知：U 甲＝9V ，P 乙＝3W ，R 甲＞R 乙，P 甲′∶P 甲＝4∶9 求：P 甲、U 乙、R 甲、R 乙设第一次R 甲、R 乙并联，此时两灯均能正常发光，说明：U 乙＝U 甲＝9VR 乙＝乙乙P U 2＝W 3)V 9(2＝27Ω第二次R 甲、R 乙串联，乙灯仍正常发光，说明U 乙′＝U 乙＝9V 而R 甲不变时，甲甲P P '＝甲甲U U '＝94 ∴ U ′＝32U 甲＝32×9V ＝6V R 甲、R 乙串联 乙甲R R ＝''乙甲U U ＝V 9V 6＝32得R 甲＜R 乙，与题意不符．由上判定：电路第一次串联，第二次并联，画出分析示意图2—3—10（a ）和（b ）．（a ）（b ）图2—3—10解 由图（a ）和（b ）得： R 甲不变 甲甲P P '＝22甲甲U U '＝22甲U U'＝94U ′＝32U 甲＝32×9V ＝6V U 乙′＝U 乙＝6V 由图（b ）乙灯正常发光R 乙＝乙乙P U 2＝W 3)V 6(212Ω由图（a ）R 甲、R 乙串 I 甲＝I 乙＝乙乙U P ＝V6W 3＝0.5A R 甲＝甲甲I U ＝A5.0V9＝18Ω P 甲＝I 甲U 甲＝0.5A ×9V ＝4.5W答案 甲灯额定功率4.5W ，乙灯额定电压6V ，甲灯电阻10Ω，乙灯电阻6Ω 例16 （北京市1997年中考试题）如图2—3—11（a ）所示电路中，灯L 1的电阻R 2的21（不考虑灯丝随温度的变化）．电源电压为10V ，并保持不变．S 1、S 2为开关．当闭合S 1，断开S 2时，灯L 1正常发光，电阻R 3消耗的电功率为2W ，电压表示数U 1；当闭合S 2，断开S 1时，电阻R 4消耗的电功率为41W ，电压表示数为21U 1． 求（1）灯L 1的额定功率；（2）电阻R 4的阻值．（a ）（b ）（c ）图2—3—11已知：R 1＝21R 2，U ＝10V P 3＝2W U 1′＝ 21U 1 P 4＝41W求：（1）P 1（L 1额定功率）；（2）R 4解 画出变化前后电路分析图2—3—11（b ）和（c ）． 先求出两次电路（b ）和（c ）中电流比I ∶I ′ ∵ R 1不变I I '＝11U U '＝1121U U ＝1243R R ＝2423I P I P '＝43P P ×22II '＝W41W 2×（21）2＝12由图（b ） U ＝I （R 1＋R 3） 由图（c ） U ＝I ′（R 1＋R 2＋R 4） U 不变，将R 2＝2 R 1和R 3＝2 R 4代入 I （R 1＋2R 4）＝I ′（R 1＋2R 1＋R 4） 2（R 1＋2R 4）＝（3R 1＋R 4）41R R ＝13 得R 1∶R 2∶R 4＝3∶6∶1由图（c ）R 1、R 2、R 4串，且U ＝U 1′＋U 2′＋U 4＝10V U 1′∶U 2′∶U 4＝R 1∶R 2∶R 4＝3∶6∶1 U 4＝101U ＝101×10V ＝1V R 4＝424P U ＝W 41)V 1(2＝4Ω由图（b ）R 1、R 3串31P P ＝31R R ＝23 P 1＝23×2W ＝3W 答案 L 1额定功率为3W ，R 4为4Ω例17 （北京市1998年中考试题） 如图2—3—12所示，电路两端电压保持不变，当只闭合开关S 1时，通过电阻R 1的电流是I 1；当只闭合开关S 2时，通过电阻R 2的电流是I 2；电阻R 2消耗的功率是20W ，I 1∶I 2＝3∶2，当只闭合开关S 3时，电阻R 3消耗的功率是15W ．图2—3—12求：（1）只闭合S 1时，R 1消耗的功率；（2）只闭合S 3时，R 1消耗的功率． 已知：I 1∶I 2＝3∶2，P 2＝20W ，P 3＝15W 求：P 1、P 1″精析 只闭合开关S 1，只有R 1，如图2—3—13（a ）当只闭合S 2时，R 1、R 2 串，如图2—3—13（b ）；当只闭合S 3时，R 1、R 2 、R 3串，如图2—3—13（c ）．（a ）（b ）（c ）图2—3—13解 图（a ）U ＝I 1R 1 图（b ）U ＝I 2（R 1＋R 2） U 不变，21I I ＝233R 1＝2（R 1＋R 2）21R R ＝12图（b ）R 1、R 2串 21P P '＝21R R ＝12P 1′＝2P 2＝2×20W ＝40W 如图（a ）和（b ）同一电阻R 1·'11P P ＝2221I I ＝（32）2＝94P 1＝94×40W ＝90W 如图（b ）P 2＝I 22R 2＝（21R R U +）2R 2（1）如图（c ）P 3＝I 32R 3＝（321R R R U ++）2R 3（2）（1）÷（2） W 15W 20＝322122321)()(R R R R R R R +++将R 1＝2R 2代入R 32－6R 2R 3＋9R 22＝0（R 3－3 R 2）2＝0 R 3＝3 R 2，又∵ R 1＝2 R 2 ∴31R R ＝32如图（c ），串联电路31P P "＝31R R ＝32 ∴ P 1″＝32×15W ＝10W答案 图（a ）中，R 1功率为90W ，图（c ）中，R 1功率为10W例18 （北京市东城区中考试题）小明设计了一个电加热器，有加热状态和保温状态，如图2—3—14，发热体AB 是一根阻值500Ω的电阻丝，C 、D 是电阻丝AB 上的两点，S ′是一个温度控制控制开关．当开关S ′闭合，开关S 接通C 点时，电阻丝每分钟放出的热量是Q 1；当S ′闭合，S 接通D 点时，电阻丝每分钟放出的热量是Q 2；当S ′断开时，电阻丝每分钟放出的热量是Q 3，此时测得C 、D 两点间的电压是33V ．图2—3—14（1）按大小排列出Q 1、Q 2和Q 3的顺序是: ________ ＞ ________ ＞ ________．（2）将上述热量由大到小的顺序排列，其比值是20∶10∶3，求电源电压U 和电热器处于保温状态时，每分钟放出的热量．精析 对于联系实际的问题，首先把它和所学的物理知识对应起来，本题用到的是焦耳定律的知识．从图中看出，不论使用哪一段电阻丝，电压均为U ．电热丝放热公式：Q ＝RU 2t ．（1）可以将AB 段电阻分成三部分：第一次，S ′闭合，S 接C ，使用的是电阻丝CB 段，电阻为R CB ，电阻丝1mi n 放热Q 1＝CBR U 2t第一次，S ′闭合，S 接D ，使用的是电阻丝DB 段，电阻为R DB ，电阻丝1mi n 放热Q 2＝DBR U 2t第三次，S ′断开，电阻丝1mi n 放热Q 3＝ABR U 2t∵ R DB ＜ R CB ＜ R AB ∴ Q 1＞Q 2＞＞Q 3开关位于D ，是加热状态，断开S ′，电阻为R AB ，是保温状态． （2）已知R AB ＝500Ω U CD ＝33V ，Q 2∶Q 1∶Q 3＝20∶10∶3t 一定，32Q Q ＝ABDB R UR U 22＝DB AB R P ＝320 ∴R DB ＝203×R AB ＝203×500Ω＝75Ω t 一定，U 一定，31Q Q ＝CB AB R R ＝310∴ R CB ＝103R AB ＝103×500Ω＝150Ω R CD ＝150Ω－75Ω＝75Ω I ＝CD CD R U ＝Ω75V 33＝0.44A ． U ＝IR AB ＝0.44×500Ω＝220V 保温时，电阻为R AB ，t ＝1 mi n ＝60sQ 3＝ABR U 2×t ＝Ω500)V 220(2×60s ＝5808J答案 （1）Q 2＞Q 1＞Q 3，电源电压220V ，保温：Q 3＝5808J例19 （北京市海滨区中考试题）图2—3—15是一个电热毯示意电路图．R 0是电热毯中的电阻丝，R 是与电热毯与电阻丝串联的电阻．电热毯上标有“220V 100W ”字样，S 是控制电热毯处于加热状态或保温状态的开关．图2—3—15（1）用学过的公式推理说明开关S 断开时，电热毯是处于加热状态还是保温状态？ （2）若要求在保温时电流通过电阻丝R 0每分钟有60J 的电能转化为内能，电阻R 的阻值是多大？解 （1）根据公式P ＝I 2RR 0一定，t 一定时，电热毯功率大时，处于加热状态． S 闭合时，R 0发热功率：P 0＝I 2R 0＝（R U ）2R 0 ①S 断开时，R ′0＝I 2R 0＝（R R U +）2R 0②比较①②两式得P 0＞P 0′． ∴ S 闭合，电热毯处于加热状态． S 断开，电热毯处于保温状态．（2）R 0＝额额P U 2＝W100)V 220(2＝484Ω保温时：电阻R 0两端电压为U 0．Q 0＝020R Ut已知：Q 0＝60J t ＝1 mi n ＝60 s Q 0＝t R Q 00＝s60484J 60Ω⨯＝22V ． 电路中电流：I ＝00R U ＝Ω484V 22＝221A ． R ＝I U R ＝IU U 0-A 221V22220-V ＝4356Ω答案 （1）闭合S ，电热毯处于加热状态（2）R ＝4356Ω例20 （北京市中考试题）图2—3—16，是供电设备向居民楼用户输电的示意图，为保证居民楼内的用户所有用电器都能正常工作，居民楼的输入导线间的电压必须保证为220V ，当居民楼内消耗的功率为44 kW 的时候图2—3—16（1）通过输电线的电流为多少安?（2）若输电线的总电阻为0.1Ω，供电设备的输出电压是多少伏？（3）居民楼内由于家用电器的增加，将向供电部分申请“增容”，即增加用电功率．当居民的用电器的额定功率由44 kW 增加到88kW ，所有用电器均在正常工作时，输电线路损失的功率比“增容”前增加了多少?（4）若要求减小输电线损失的功率，用学过的公式及知识说明应采取的措施． 精析 将实际问题转化为电路图． 画出图2—3—17图2—3—17解 （1）已知U 0＝220V P 0＝44Kw ＝4.4×104WI ＝00U P ＝220VW104.44⨯＝220（2）U ＝U 线＋U 0＝IR 线＋U 0 ＝220A ×0.1Ω＋220V ＝240V（3）I ′＝0U P '＝220VW108.84⨯＝400P 线′＝I ′2R 线＝（400A ）2×0.1Ω＝16000W 增容前：P 线＝I ′2R 线＝（200A ）2×0.1Ω＝4000W △P 线＝P 线′－P 线＝16000W －4000W ＝12000W（4）分析：在U 0，P 0一定时，I 不能减少，使P 线＝I 2R 线减小的方法，应减小R 线． ∵ 导线电阻与材料、长度、横截面积有关∴ 长度一定，可换用电阻率小的导线或适当增加线的横截面积，这样可以减小电阻． 答案 （1）220A （2）240V （3）12000 W例21 已知两个小灯泡L 1、L 2的额定电压均为U 额，在额定电压下通过L 1的电流I 1是通过L 2电流I 2的2倍，若把灯L 1、L 2串联后接到电压为U 的电源上，则 （ ）图2—3—18∴ 21R R ＝21I U I U 额额＝21 串联电路：21U U ＝21R R ＝21 选项A ：U ＝23U 额 U 1＝21U 额，U 2＝U 额，L 2正常发光 选项B ：U 1≠U 额，U 2≠U 额，所以L 1、L 2都不能正常发光选项C ：U 1＝U 额，U 2＝U 额，L 2烧毁，导致L 1不能正常发光选项D ：只要U 1＝U 额，U 2就要烧毁，所以L 1总不能正常发光答案 A 、D例22 将标有“6V 3W ”的灯泡L 1和标“4V 4W ”的灯泡L 2串联起来接入电路，欲使其中一盏灯能够正常发光，电源电压应是 （ ）A ．12VB ．8VC ．10VD ．16V精析 求出两盏灯的电阻，分析加在灯上的实际电压是“大于”“等于”还是“小于”U E 、（U 额为额定电压）画出电路示意图2—3—19，并标出灯的电阻．图2—3—19解灯L 1和L 2电阻：R 1＝121P U ＝W 3)V 6(2＝12Ω R 2＝222P U ＝W 4)V 4(2＝4Ω R 1、R 2串联 ''21U U ＝21R R ＝ΩΩ412＝13 若L 1正常发光， U 1′应＝U 1＝6V则U 2′应＝31U 1′＝2V ，L 2比正常发光暗U＝U1′＋U2′＝6V＋2V＝8V．B选项符合题意若L2正常发光，U2′应＝U2＝4V．若L1上电压，U1′＝3U2′＝12V，∵U1′＝2U1∴灯L1烧毁，因此电源电压不能取12V＋4V＝16V．答案B．。
