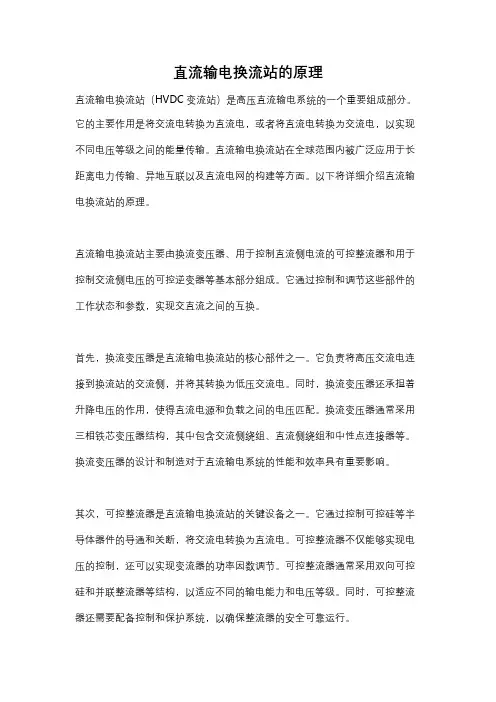

直流输电换流站的原理直流输电换流站（HVDC变流站）是高压直流输电系统的一个重要组成部分。

它的主要作用是将交流电转换为直流电，或者将直流电转换为交流电，以实现不同电压等级之间的能量传输。

直流输电换流站在全球范围内被广泛应用于长距离电力传输、异地互联以及直流电网的构建等方面。

以下将详细介绍直流输电换流站的原理。

直流输电换流站主要由换流变压器、用于控制直流侧电流的可控整流器和用于控制交流侧电压的可控逆变器等基本部分组成。

它通过控制和调节这些部件的工作状态和参数，实现交直流之间的互换。

首先，换流变压器是直流输电换流站的核心部件之一。

它负责将高压交流电连接到换流站的交流侧，并将其转换为低压交流电。

同时，换流变压器还承担着升降电压的作用，使得直流电源和负载之间的电压匹配。

换流变压器通常采用三相铁芯变压器结构，其中包含交流侧绕组、直流侧绕组和中性点连接器等。

换流变压器的设计和制造对于直流输电系统的性能和效率具有重要影响。

其次，可控整流器是直流输电换流站的关键设备之一。

它通过控制可控硅等半导体器件的导通和关断，将交流电转换为直流电。

可控整流器不仅能够实现电压的控制，还可以实现变流器的功率因数调节。

可控整流器通常采用双向可控硅和并联整流器等结构，以适应不同的输电能力和电压等级。

同时，可控整流器还需要配备控制和保护系统，以确保整流器的安全可靠运行。

另外，可控逆变器也是直流输电换流站的重要组成部分。

可控逆变器通过控制可控硅等半导体器件的导通和关断，将直流电转换为交流电。

可控逆变器不仅可以实现电压的控制和调节，还可以实现直流系统的频率调节。

可控逆变器通常采用多电平逆变器和子模块化逆变器等结构，以提高逆变器的输出质量和效率。

此外，还需要配备控制和保护系统来充分调节和保护直流输电换流站的正常运行。

控制系统主要负责对直流侧电流、直流侧电压、交流侧电流和交流侧电压等参数进行实时检测和控制。

保护系统主要负责对直流输电换流站的设备和线路进行监测和保护，以确保直流输电换流站的安全可靠工作。

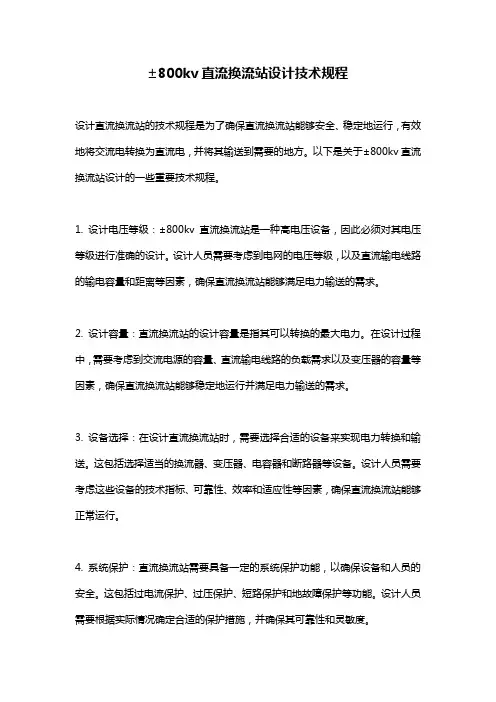

±800kv直流换流站设计技术规程设计直流换流站的技术规程是为了确保直流换流站能够安全、稳定地运行，有效地将交流电转换为直流电，并将其输送到需要的地方。

以下是关于±800kv直流换流站设计的一些重要技术规程。

1. 设计电压等级：±800kv直流换流站是一种高电压设备，因此必须对其电压等级进行准确的设计。

设计人员需要考虑到电网的电压等级，以及直流输电线路的输电容量和距离等因素，确保直流换流站能够满足电力输送的需求。

2. 设计容量：直流换流站的设计容量是指其可以转换的最大电力。

在设计过程中，需要考虑到交流电源的容量、直流输电线路的负载需求以及变压器的容量等因素，确保直流换流站能够稳定地运行并满足电力输送的需求。

3. 设备选择：在设计直流换流站时，需要选择合适的设备来实现电力转换和输送。

这包括选择适当的换流器、变压器、电容器和断路器等设备。

设计人员需要考虑这些设备的技术指标、可靠性、效率和适应性等因素，确保直流换流站能够正常运行。

4. 系统保护：直流换流站需要具备一定的系统保护功能，以确保设备和人员的安全。

这包括过电流保护、过压保护、短路保护和地故障保护等功能。

设计人员需要根据实际情况确定合适的保护措施，并确保其可靠性和灵敏度。

5. 地线系统设计：直流换流站的地线系统设计是确保设备和人员安全的重要因素。

地线系统需要合理布置，确保设备的接地良好，并能够有效地排除故障电流。

设计人员需要考虑到地线系统的接地电阻、接地装置的可靠性和排故能力等因素。

6. 控制系统设计：直流换流站的控制系统设计是确保设备运行稳定的关键。

控制系统需要能够实时监测和控制直流换流站的运行状态，包括调节换流器的工作模式、控制变压器的输出等。

设计人员需要考虑到控制系统的可靠性、响应速度和适应性等因素。

7. 环境影响评估：直流换流站的设计需要考虑到环境因素对设备和人员的影响。

设计人员需要进行环境影响评估，包括考虑到温度、湿度、腐蚀和振动等因素，以确保直流换流站能够在各种环境条件下正常运行。

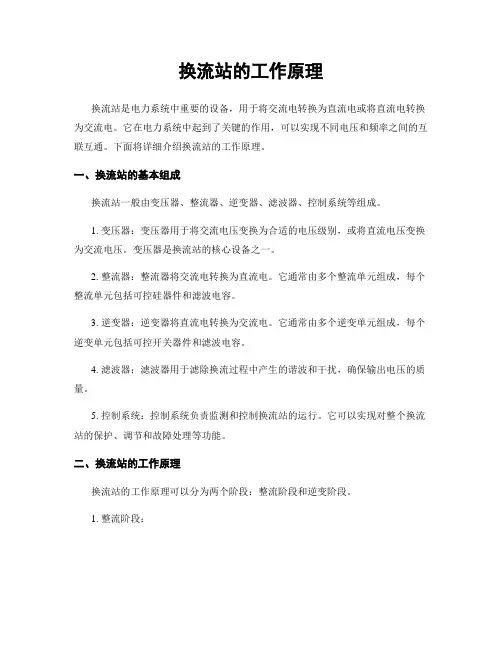

换流站的工作原理换流站是电力系统中重要的设备，用于将交流电转换为直流电或将直流电转换为交流电。

它在电力系统中起到了关键的作用，可以实现不同电压和频率之间的互联互通。

下面将详细介绍换流站的工作原理。

一、换流站的基本组成换流站一般由变压器、整流器、逆变器、滤波器、控制系统等组成。

1. 变压器：变压器用于将交流电压变换为合适的电压级别，或将直流电压变换为交流电压。

变压器是换流站的核心设备之一。

2. 整流器：整流器将交流电转换为直流电。

它通常由多个整流单元组成，每个整流单元包括可控硅器件和滤波电容。

3. 逆变器：逆变器将直流电转换为交流电。

它通常由多个逆变单元组成，每个逆变单元包括可控开关器件和滤波电容。

4. 滤波器：滤波器用于滤除换流过程中产生的谐波和干扰，确保输出电压的质量。

5. 控制系统：控制系统负责监测和控制换流站的运行。

它可以实现对整个换流站的保护、调节和故障处理等功能。

二、换流站的工作原理换流站的工作原理可以分为两个阶段：整流阶段和逆变阶段。

1. 整流阶段：在整流阶段，交流电经过变压器降压后进入整流器。

整流器控制可控硅器件的导通和截止，将交流电转换为直流电。

整流器的输出电压经过滤波器滤波后，供给逆变器使用。

2. 逆变阶段：在逆变阶段，直流电经过逆变器进行逆变操作，将直流电转换为交流电。

逆变器通过控制可控开关器件的导通和截止，实现对输出交流电的频率、相位和电压的调节。

逆变器的输出经过滤波器滤波后，供给用户或输送至电网。

三、换流站的工作模式换流站根据不同的工作模式，可以分为两种类型：直流换流站和交流换流站。

1. 直流换流站：直流换流站将交流电转换为直流电，主要用于长距离输电、直流供电和直流电力系统的互联互通。

它可以实现不同电压级别之间的直流输电，提高电力系统的传输效率。

2. 交流换流站：交流换流站将直流电转换为交流电，主要用于直流电源的接入交流电网、电网的调度和电力系统的稳定运行。

它可以实现不同频率和电压级别之间的交流互联互通，提高电力系统的灵活性和可靠性。

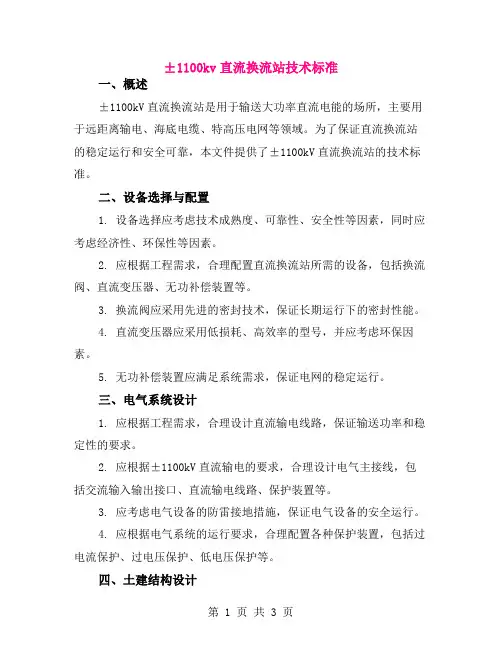

±1100kv直流换流站技术标准一、概述±1100kV直流换流站是用于输送大功率直流电能的场所，主要用于远距离输电、海底电缆、特高压电网等领域。

为了保证直流换流站的稳定运行和安全可靠，本文件提供了±1100kV直流换流站的技术标准。

二、设备选择与配置1. 设备选择应考虑技术成熟度、可靠性、安全性等因素，同时应考虑经济性、环保性等因素。

2. 应根据工程需求，合理配置直流换流站所需的设备，包括换流阀、直流变压器、无功补偿装置等。

3. 换流阀应采用先进的密封技术，保证长期运行下的密封性能。

4. 直流变压器应采用低损耗、高效率的型号，并应考虑环保因素。

5. 无功补偿装置应满足系统需求，保证电网的稳定运行。

三、电气系统设计1. 应根据工程需求，合理设计直流输电线路，保证输送功率和稳定性的要求。

2. 应根据±1100kV直流输电的要求，合理设计电气主接线，包括交流输入输出接口、直流输电线路、保护装置等。

3. 应考虑电气设备的防雷接地措施，保证电气设备的安全运行。

4. 应根据电气系统的运行要求，合理配置各种保护装置，包括过电流保护、过电压保护、低电压保护等。

四、土建结构设计1. 土建结构应满足工程荷载要求，包括人员荷载、设备荷载、风荷载、地震荷载等。

2. 应根据±1100kV直流换流站的特殊要求，合理设计结构形式和支撑系统，保证设备的安装和维护。

3. 应考虑环保因素，合理设计建筑物的通风和排水系统。

4. 应根据地质条件和环境因素，合理选择地基处理方式，保证建筑物的基础稳定。

五、环境影响评价1. 应考虑±1100kV直流换流站对环境的影响，包括噪声、电磁辐射、固体废弃物等。

2. 应采取有效的环境保护措施，降低对环境的影响，包括噪声控制、电磁屏蔽、废物处理等。

3. 应定期进行环境监测，确保环境保护措施的有效性。

六、安全与防护1. 应根据±1100kV直流换流站的特殊要求，制定完善的安全管理制度和应急预案。

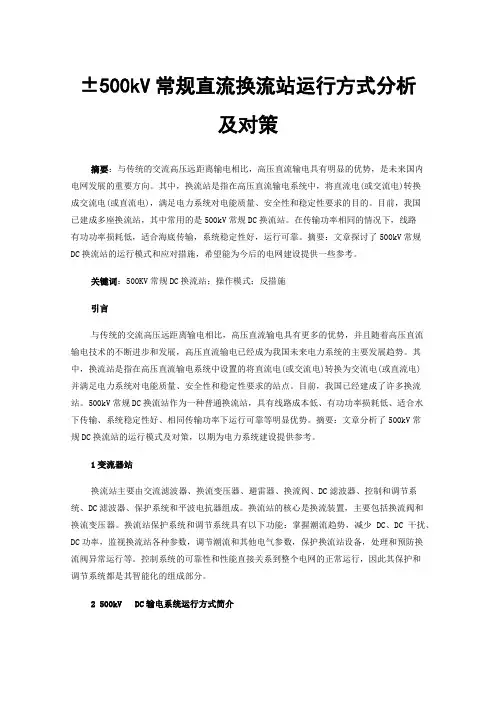

±500kV常规直流换流站运行方式分析及对策摘要：与传统的交流高压远距离输电相比，高压直流输电具有明显的优势，是未来国内电网发展的重要方向。

其中，换流站是指在高压直流输电系统中，将直流电(或交流电)转换成交流电(或直流电)，满足电力系统对电能质量、安全性和稳定性要求的目的。

目前，我国已建成多座换流站，其中常用的是500kV常规DC换流站。

在传输功率相同的情况下，线路有功功率损耗低，适合海底传输，系统稳定性好，运行可靠。

摘要：文章探讨了500kV常规DC换流站的运行模式和应对措施，希望能为今后的电网建设提供一些参考。

关键词：500KV常规DC换流站；操作模式；反措施引言与传统的交流高压远距离输电相比，高压直流输电具有更多的优势，并且随着高压直流输电技术的不断进步和发展，高压直流输电已经成为我国未来电力系统的主要发展趋势。

其中，换流站是指在高压直流输电系统中设置的将直流电(或交流电)转换为交流电(或直流电)并满足电力系统对电能质量、安全性和稳定性要求的站点。

目前，我国已经建成了许多换流站。

500kV常规DC换流站作为一种普通换流站，具有线路成本低、有功功率损耗低、适合水下传输、系统稳定性好、相同传输功率下运行可靠等明显优势。

摘要：文章分析了500kV常规DC换流站的运行模式及对策，以期为电力系统建设提供参考。

1变流器站换流站主要由交流滤波器、换流变压器、避雷器、换流阀、DC滤波器、控制和调节系统、DC滤波器、保护系统和平波电抗器组成。

换流站的核心是换流装置，主要包括换流阀和换流变压器。

换流站保护系统和调节系统具有以下功能：掌握潮流趋势，减少DC、DC干扰、DC功率，监视换流站各种参数，调节潮流和其他电气参数，保护换流站设备，处理和预防换流阀异常运行等。

控制系统的可靠性和性能直接关系到整个电网的正常运行，因此其保护和调节系统都是其智能化的组成部分。

2 500kV DC输电系统运行方式简介根据线路的不同，500kV DC输电线路可分为双极线路、单极接地线路和单极金属线路。

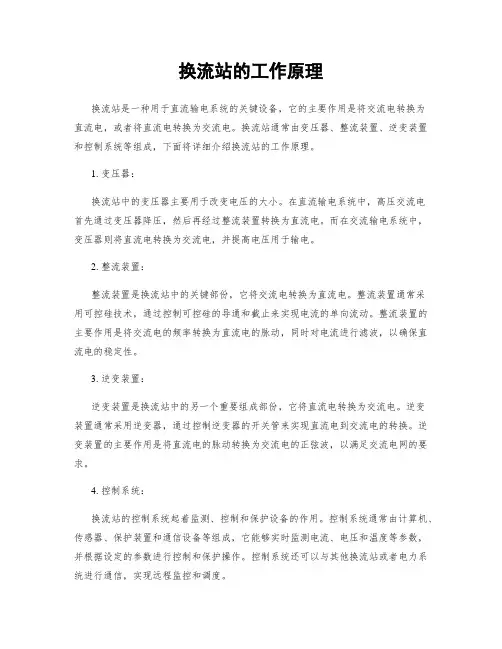

换流站的工作原理换流站是一种用于直流输电系统的关键设备，它的主要作用是将交流电转换为直流电，或者将直流电转换为交流电。

换流站通常由变压器、整流装置、逆变装置和控制系统等组成，下面将详细介绍换流站的工作原理。

1. 变压器：换流站中的变压器主要用于改变电压的大小。

在直流输电系统中，高压交流电首先通过变压器降压，然后再经过整流装置转换为直流电。

而在交流输电系统中，变压器则将直流电转换为交流电，并提高电压用于输电。

2. 整流装置：整流装置是换流站中的关键部份，它将交流电转换为直流电。

整流装置通常采用可控硅技术，通过控制可控硅的导通和截止来实现电流的单向流动。

整流装置的主要作用是将交流电的频率转换为直流电的脉动，同时对电流进行滤波，以确保直流电的稳定性。

3. 逆变装置：逆变装置是换流站中的另一个重要组成部份，它将直流电转换为交流电。

逆变装置通常采用逆变器，通过控制逆变器的开关管来实现直流电到交流电的转换。

逆变装置的主要作用是将直流电的脉动转换为交流电的正弦波，以满足交流电网的要求。

4. 控制系统：换流站的控制系统起着监测、控制和保护设备的作用。

控制系统通常由计算机、传感器、保护装置和通信设备等组成，它能够实时监测电流、电压和温度等参数，并根据设定的参数进行控制和保护操作。

控制系统还可以与其他换流站或者电力系统进行通信，实现远程监控和调度。

换流站的工作原理可以简单描述为：首先，变压器将交流电转换为适合输电的电压。

然后，整流装置将交流电转换为直流电，并对电流进行滤波。

最后，逆变装置将直流电转换为交流电，并提供给交流电网。

控制系统对整个过程进行监测和控制，确保设备的正常运行和电力系统的稳定性。

总结：换流站是直流输电系统中不可或者缺的设备，它通过变压器、整流装置、逆变装置和控制系统等组成，实现交流电到直流电或者直流电到交流电的转换。

换流站的工作原理是将交流电转换为直流电或者将直流电转换为交流电，并通过控制系统进行监测和控制，以确保设备的正常运行和电力系统的稳定性。

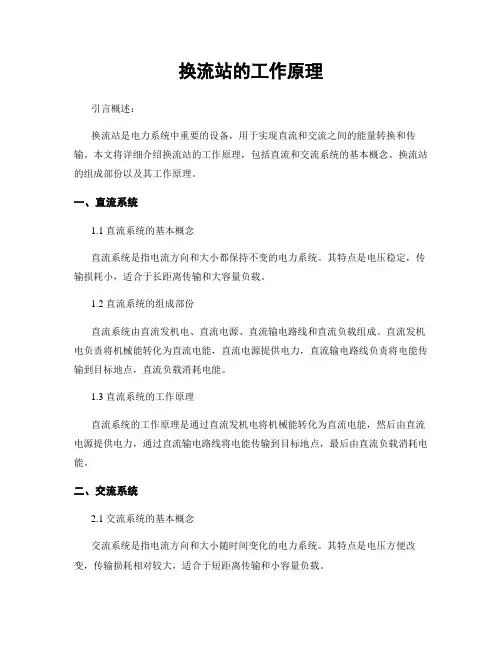

换流站的工作原理引言概述：换流站是电力系统中重要的设备，用于实现直流和交流之间的能量转换和传输。

本文将详细介绍换流站的工作原理，包括直流和交流系统的基本概念、换流站的组成部份以及其工作原理。

一、直流系统1.1 直流系统的基本概念直流系统是指电流方向和大小都保持不变的电力系统。

其特点是电压稳定，传输损耗小，适合于长距离传输和大容量负载。

1.2 直流系统的组成部份直流系统由直流发机电、直流电源、直流输电路线和直流负载组成。

直流发机电负责将机械能转化为直流电能，直流电源提供电力，直流输电路线负责将电能传输到目标地点，直流负载消耗电能。

1.3 直流系统的工作原理直流系统的工作原理是通过直流发机电将机械能转化为直流电能，然后由直流电源提供电力，通过直流输电路线将电能传输到目标地点，最后由直流负载消耗电能。

二、交流系统2.1 交流系统的基本概念交流系统是指电流方向和大小随时间变化的电力系统。

其特点是电压方便改变，传输损耗相对较大，适合于短距离传输和小容量负载。

2.2 交流系统的组成部份交流系统由交流发机电、变压器、输电路线和交流负载组成。

交流发机电负责将机械能转化为交流电能，变压器用于改变电压大小，输电路线负责将电能传输到目标地点，交流负载消耗电能。

2.3 交流系统的工作原理交流系统的工作原理是通过交流发机电将机械能转化为交流电能，然后通过变压器改变电压大小，通过输电路线将电能传输到目标地点，最后由交流负载消耗电能。

三、换流站的组成部份3.1 换流站的基本概念换流站是连接直流和交流系统的重要环节，用于实现直流和交流之间的能量转换和传输。

3.2 换流站的组成部份换流站由换流变压器、整流器、逆变器、滤波器和控制系统组成。

换流变压器用于改变电压大小，整流器将交流电能转化为直流电能，逆变器将直流电能转化为交流电能，滤波器用于滤除电能中的谐波，控制系统控制换流站的运行。

3.3 换流站的工作原理换流站的工作原理是通过换流变压器改变电压大小，整流器将交流电能转化为直流电能，逆变器将直流电能转化为交流电能，滤波器滤除电能中的谐波，控制系统控制换流站的运行，实现直流和交流之间的能量转换和传输。

500kV常规直流换流站运行方式分析及对策摘要：本文首先对换流站进行了介绍，接着对500KV常规直流换流站的运行方式进行了阐述，最后对500kV常规直流换流站运行方式及对策进行了探讨，以期为实现我国电力事业的更快、更好发展提供一些参考依据。

关键词：500KV常规直流换流站；运行方式；对策国内外500KV直流输电系统中的换流站主要选用的是12脉动阀组，这样可以有效的减少交流滤波器的组数，使换流站的接线变得更加简单，进一步降低工程成本投入。

通常来说，500KV常规直流输电系统的运行方式主要包括三种，即单极金属回线、单极大地回线以及双极大地回线。

然而，在500KV常规直流换流站运行过程中，不可避免地会出现一些故障，影响其正常运行，因此，对500kV 常规直流换流站运行方式及对策进行研究具有极其重要的现实意义。

1.换流站换流站是指高压直流输电系统中为了把直流电转变为交流电或是把交流电转变为直流电，达到电能质量标准要求及电力系统稳定性、安全性要求而构建的站点[1]。

换流站的设备主要包括如下几种：交流滤波器、换流变压器、避雷器、换流阀、直流滤波器、控制调节系统、直流滤波器、保护系统以及平波电抗器等。

换流站的核心就是换流装置，其主要是由换流阀与换流变压器共同构成。

换流站具有运行可靠、调节速度快、稳定、功耗小、造价低等特点。

换流站的保护系统与控制调节系统可实现如下一些功能：把控电力潮流的方向，降低直流系统和交流系统所带来的干扰，停、送直流功率，换流站的各类参数进行监控，对潮流的数量及其他电气参量进行调节，对换流站的设备进行保护以及处理、阻止换流阀的非正常运作等。

直流输电系统和换流站的运行可靠性及性能在很大程度上取决于控制调节系统的可靠性及性能，也是保证整个电力系统正常运作的基础，由此可见，换流站的保护系统及控制调节系统属于换流站的智能部分。

2.500KV常规直流输电系统的运行方式2.1单极大地回线单极大地回线是利用一根导线与大地形成直流侧的单极回路，两端换流站均必须进行接地处理，此种运行方式的大地如同直流输电线路的一根导线，经过它的电流为直流输电工程的运作电流。

直流输电换流站基本计算规范1.1 直流输电工程额定值1.1.1 额定直流功率额定直流功率P dN是指在规定的系统条件和环境条件下，不投入备用设备时，直流输电工程连续输送的有功功率。

直流输电工程是以一个“极”为一个独立的运行单位。

每个极的额定直流功率为极的额定直流电压U dN和额定直流电流I dN的乘积。

直流输电主回路系统通常包括整流站(Rectification Plant)、逆变站(Inverter Plant)和直流输电线路(Line)三部分，由于每一部分都有损耗，因此额定直流功率的测量点需作出规定。

通常规定额定直流功率的测量点在整流站的直流母线处。

本文设计背景资料中确定，哈密南—郑州换流站额定直流功率P dN为双极8000MW。

1.1.2 额定直流电压额定直流电压U dN是在额定直流电流下输送额定直流功率所要求的直流电压的平均值。

它的定义是换流站处于额定交流电压U aN、换流变压器额定抽头以及换流器额定触发角αN的条件下，运行在额定直流电流I dN下的直流电压。

对于远距离的直流输电工程，由于两端换流站的额定直流电压不同(逆变站的低于整流站)，通常规定送端整流站的额定直流电压为工程的额定直流电压。

已运行工程的额定直流电压有:17、25、50、70、80、85、100、125、140、150、160、180、200、250、270、350、400、500、533、600、660kV 和800kV 等。

未来随着直流输电技术的发展、成熟以及工程数量的增多，直流输电的额定直流电压也会像交流输电一样形成一定的电压等级系列，以便于设备制造和降低工程费用。

在哈郑直流输电工程中确定的额定直流电压U dN 为800kV1.1.3 额定直流电流当额定直流功率确定后，额定直流电流通常是由额定直流电压的选择来确定。

额定直流电流I dN 是直流输电系统中直流电流的平均值，它应能在规定的所有系统条件和环境条件范围内长期连续运行，无时间的限制。

500kV常规直流换流站运行方式分析及对策摘要：本文首先介绍了换流站，然后阐述了500千伏常规DC换流站的运行方式，最后探讨了500千伏常规DC换流站的运行方式及对策，以期为我国电力工业更快更好的发展提供一些参考。

关键词：500KV常规直流换流站；运行方式；对策引言国内外500千伏DC输电系统换流站主要采用12个脉冲阀组，可有效减少交流滤波器数量，使换流站接线更简单，进一步降低工程成本。

一般来说，500千伏常规DC输电系统的运行方式主要有三种，即单极金属回路、单极大地回路和双最大回路。

然而，在500千伏常规DC换流站运行过程中，不可避免地会出现一些故障，影响其正常运行。

因此，研究500千伏常规DC换流站的运行方式及对策具有重要的现实意义。

1变流器站换流站是指为满足电能质量标准和电力系统稳定安全的要求，在高压直流输电系统中建设的将DC电能转换为交流电能或交流电能转换为DC电能的站[1]。

换流站设备主要包括：交流滤波器、换流变压器、避雷器、换流阀、DC滤波器、控制调节系统、DC滤波器、保护系统、平波电抗器等。

换流站的核心是换流器，主要由换流阀和换流变压器组成。

换流站具有运行可靠、调节快速、稳定、低功耗、低成本的特点。

换流站保护系统和控制调节系统可实现以下功能：控制潮流方向，减少DC系统和交流系统造成的干扰，停送DC电源，监测换流站各项参数，调整潮流数和其他电气参数，保护和处理换流站设备，防止换流阀异常运行等。

DC输电系统和换流站的运行可靠性和性能很大程度上取决于控制和调节系统的性能，这也是保证整个电力系统正常运行的基础。

因此，换流站的保护系统和控制调节系统属于换流站的智能化部分。

2双极工作模式2.1双极平衡运行期间发生单极计划外停机在双极平衡运行过程中出现非计划停机的情况下，可以以3000MW功率为例分析DC系统的双极总电压。

杆 DC系统紧急停机时，杆 DC系统需长时间维持1.1倍过载的运行状态，最大接地电流可达3300A，主控站DC换流站应迅速将杆DC系统功率降低一半，即降至1500MW，同时申请将运行方式改为金属回路方式，或者继续降低运行极功率，否则会导致发电机和变流器磁饱和，保护跳闸。

换流站的工作原理换流站是电力系统中的重要设备，用于实现交流电与直流电之间的转换。

它在电力输电过程中起到关键的作用，能够实现不同电压、不同频率的电力互联互通。

下面将详细介绍换流站的工作原理。

一、换流站的基本概念换流站是指用于将交流电转换为直流电或者将直流电转换为交流电的设备。

它通常由变压器、整流器、逆变器和滤波器等组成，能够实现电力系统之间的能量传输和电力负荷调节。

二、换流站的工作原理换流站的工作原理可以分为两个阶段：交流到直流的转换和直流到交流的转换。

1. 交流到直流的转换当交流电进入换流站时，首先经过变压器进行电压的变换。

变压器将高压的交流电转换为适合整流器工作的低压交流电。

接下来，低压交流电经过整流器，通过控制电阻和电容的开关状态，将交流电转换为直流电。

整流器通常采用可控硅等器件，通过控制开关的导通和关断，实现对交流电的整流操作。

整流后的直流电通过滤波器进行滤波处理，去除掉直流电中的脉动成份，得到稳定的直流电。

2. 直流到交流的转换当需要将直流电转换为交流电时，直流电首先经过滤波器进行滤波处理，去除掉直流电中的脉动成份，得到稳定的直流电信号。

然后，直流电信号经过逆变器进行逆变操作，将直流电转换为交流电。

逆变器通常采用可控硅等器件，通过控制开关的导通和关断，实现对直流电的逆变操作。

逆变后的交流电经过变压器进行电压的变换，得到适合输送的高压交流电。

三、换流站的应用领域换流站广泛应用于电力系统中，主要用于以下几个方面：1. 交流输电换流站能够将交流电转换为直流电，实现不同电压、不同频率的电力互联互通。

这在不同国家、不同地区之间的电力互联互通中起到了重要的作用。

2. 直流输电换流站能够将直流电转换为交流电，实现直流输电。

直流输电具有输电损耗小、输电距离远等优点，适合于远距离大容量的电力传输。

3. 电力负荷调节换流站能够实现对电力负荷的精确调节。

通过控制整流器和逆变器的开关状态，可以实现对电力系统的功率调节，满足不同负荷需求。
