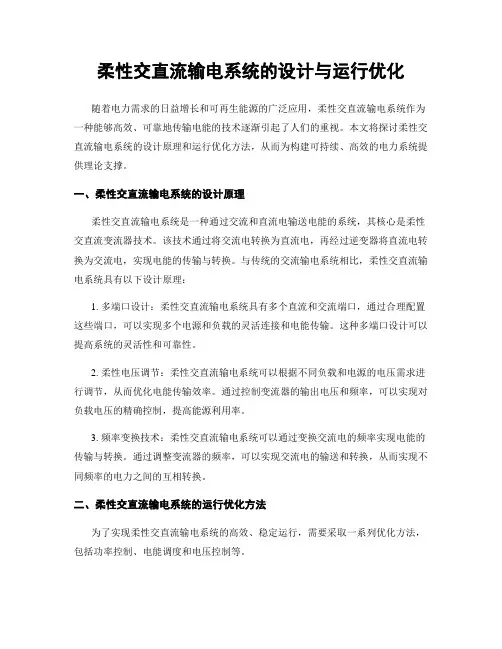

柔性交直流输电系统的设计与运行优化随着电力需求的日益增长和可再生能源的广泛应用，柔性交直流输电系统作为一种能够高效、可靠地传输电能的技术逐渐引起了人们的重视。
本文将探讨柔性交直流输电系统的设计原理和运行优化方法，从而为构建可持续、高效的电力系统提供理论支撑。
一、柔性交直流输电系统的设计原理柔性交直流输电系统是一种通过交流和直流电输送电能的系统，其核心是柔性交直流变流器技术。
该技术通过将交流电转换为直流电，再经过逆变器将直流电转换为交流电，实现电能的传输与转换。
与传统的交流输电系统相比，柔性交直流输电系统具有以下设计原理：1. 多端口设计：柔性交直流输电系统具有多个直流和交流端口，通过合理配置这些端口，可以实现多个电源和负载的灵活连接和电能传输。
这种多端口设计可以提高系统的灵活性和可靠性。
2. 柔性电压调节：柔性交直流输电系统可以根据不同负载和电源的电压需求进行调节，从而优化电能传输效率。
通过控制变流器的输出电压和频率，可以实现对负载电压的精确控制，提高能源利用率。
3. 频率变换技术：柔性交直流输电系统可以通过变换交流电的频率实现电能的传输与转换。
通过调整变流器的频率，可以实现交流电的输送和转换，从而实现不同频率的电力之间的互相转换。
二、柔性交直流输电系统的运行优化方法为了实现柔性交直流输电系统的高效、稳定运行，需要采取一系列优化方法，包括功率控制、电能调度和电压控制等。
1. 功率控制：柔性交直流输电系统中的功率控制是保证系统稳定运行的关键。
通过控制变流器的输出功率，可以实现对负载电流和电压的精确控制。
同时，采用逆变器技术可以实现对输电电流的调节，从而实现电能的稳定输送和转换。
2. 电能调度：柔性交直流输电系统中的电能调度是为了实现系统内多个电源和负载之间的协调运行。
通过合理配置电能的输入和输出，可以实现系统中电能的均衡分配，从而提高系统的效率和可靠性。
3. 电压控制：柔性交直流输电系统中的电压控制是为了保证负载电压的稳定性和系统的安全性。
柔性直流输电系统的设计与优化直流输电系统作为电力传输领域的一项重要技术，在解决远距离电力传输、提高输电效率和稳定性等方面具有独特优势。
而柔性直流输电系统作为直流输电的一种新型形式，在电力系统领域得到了广泛关注和研究。
本文将从柔性直流输电系统的设计与优化角度展开讨论，探究其在电力系统中的应用与发展。
一、柔性直流输电系统的基本原理与特点柔性直流输电系统主要由直流母线、换流站、逆变站以及相应控制系统等组成。
其基本原理是通过硅控整流和逆变技术，将交流电能转换成直流电流进行传输，并在需要的地方再次将其转换为交流电能。
在这个过程中，可以通过控制直流母线的电压和频率来实现对输电系统的柔性控制。
相比传统的交流输电系统，柔性直流输电系统具有以下几个特点：1. 高效能：柔性直流输电系统在电能转换的过程中，能够大大减少电能的损耗。
传统交流输电系统由于存在变压器等能量转换设备，会存在一定的能量损耗。
而柔性直流输电系统采用直流电能传输，能够减少能量转换环节，提高能量传输的效率。
2. 高稳定性：柔性直流输电系统具有更好的稳定性。
由于直流电路的特点，柔性直流输电系统能够更好地应对电力系统中的故障和波动。
例如，在输电线路出现瞬态故障时，柔性直流输电系统能够通过控制直流母线电压和频率，迅速稳定系统运行，减少对系统的影响。
3. 较小的占地面积：柔性直流输电系统相比传统交流输电系统在占地面积上具有较大优势。
传统交流输电系统需要设置变电站、输电线路等设备，占用大量土地资源。
而柔性直流输电系统不仅仅可以减少变电站设备，还可以通过多级换流站的方式，进一步减小占地面积。
二、柔性直流输电系统的设计要点柔性直流输电系统的设计涉及到许多技术和工程要点。
下面将从输电线路、换流站和逆变站等方面来介绍设计要点。
1. 输电线路设计：柔性直流输电系统中的输电线路是电力传输的核心环节。
在设计时需要考虑线路的传输能力、损耗、抗风荷载能力等因素。
同时，为提高输电线路的可靠性，还需要进行断面选择和材料选择。
柔性直流输电系统的设计与分析近年来，随着电力需求的不断增加和清洁能源的广泛应用，柔性直流输电系统作为一种新型的能源输送技术，受到了广泛关注和应用。
本文将对柔性直流输电系统的设计原理和分析方法进行探讨，旨在为相关领域的研究人员和工程师提供参考。
第一部分：柔性直流输电系统的基本原理柔性直流输电系统是一种基于直流电的高效、可靠的能源输送技术。
它通过将交流电转换为直流电，减少输电损耗和电网压力，并能够实现灵活的电力调度和能量存储。
柔性直流输电系统主要由三部分组成：直流输电线路、换流站和电力电子设备。
在柔性直流输电系统中，直流输电线路是实现能量传输的重要部分。
根据输电距离和电流负载的不同，可以选择不同的输电线路类型。
常见的输电线路类型有海底电缆、空中输电线路和地下电缆等。
直流输电线路的设计需要考虑输电效率和成本，保证能量的有效传输和电网的可靠运行。
换流站是柔性直流输电系统中的核心设备，其作用是将交流电转换为直流电，并实现直流到交流的逆变。
换流站主要由换流器、滤波器和控制器等组件组成。
换流器由可控硅和可逆晶闸管构成，能够使直流电的极性和电压保持稳定。
滤波器能够过滤电网中的谐波和干扰信号，保证直流电的纯净度。
控制器则通过运行算法和反馈控制，实现对换流站的工作状态和电力调度的控制。
电力电子设备是柔性直流输电系统中的核心技术之一。
它采用了先进的电力电子器件和控制技术，能够实现高效、可靠的能量转换和传输。
电力电子设备主要包括变流器、逆变器和控制系统等。
变流器能够将直流电转换为交流电，并按需调整频率和电压。
逆变器则将交流电转换为直流电，供给直流设备使用。
控制系统通过实时监测和分析电力数据，实现对电力设备和输电线路的监控和故障检测。
第二部分：柔性直流输电系统的设计与优化柔性直流输电系统的设计需要综合考虑输电距离、电流负载、环境影响、成本效益等多个因素。
为了提高输电效率和降低成本，可以采用以下几种设计与优化方法。
首先，选择合适的输电线路类型和参数是柔性直流输电系统设计的基础。

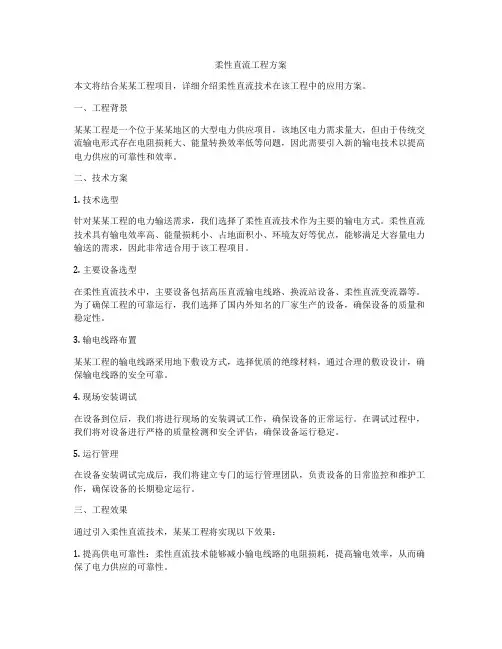

柔性直流工程方案本文将结合某某工程项目，详细介绍柔性直流技术在该工程中的应用方案。
一、工程背景某某工程是一个位于某某地区的大型电力供应项目，该地区电力需求量大，但由于传统交流输电形式存在电阻损耗大、能量转换效率低等问题，因此需要引入新的输电技术以提高电力供应的可靠性和效率。
二、技术方案1. 技术选型针对某某工程的电力输送需求，我们选择了柔性直流技术作为主要的输电方式。
柔性直流技术具有输电效率高、能量损耗小、占地面积小、环境友好等优点，能够满足大容量电力输送的需求，因此非常适合用于该工程项目。
2. 主要设备选型在柔性直流技术中，主要设备包括高压直流输电线路、换流站设备、柔性直流变流器等。
为了确保工程的可靠运行，我们选择了国内外知名的厂家生产的设备，确保设备的质量和稳定性。
3. 输电线路布置某某工程的输电线路采用地下敷设方式，选择优质的绝缘材料，通过合理的敷设设计，确保输电线路的安全可靠。
4. 现场安装调试在设备到位后，我们将进行现场的安装调试工作，确保设备的正常运行。
在调试过程中，我们将对设备进行严格的质量检测和安全评估，确保设备运行稳定。
5. 运行管理在设备安装调试完成后，我们将建立专门的运行管理团队，负责设备的日常监控和维护工作，确保设备的长期稳定运行。
三、工程效果通过引入柔性直流技术，某某工程将实现以下效果：1. 提高供电可靠性：柔性直流技术能够减小输电线路的电阻损耗，提高输电效率，从而确保了电力供应的可靠性。
2. 提高供电效率：柔性直流技术具有高效节能的特点，能够减小能量转换损耗，提高供电效率。
3. 降低环境影响：柔性直流技术具有较小的占地面积，能够减少对环境的影响，符合可持续发展的要求。
4. 灵活运行：柔性直流技术能够实现输电线路的灵活运行，能够根据电力需求自主调节输电功率，满足不同场景的用电需求。
综上所述，柔性直流技术在某某工程中将发挥重要作用，提高电力输送的效率和可靠性，为当地的电力供应做出贡献。

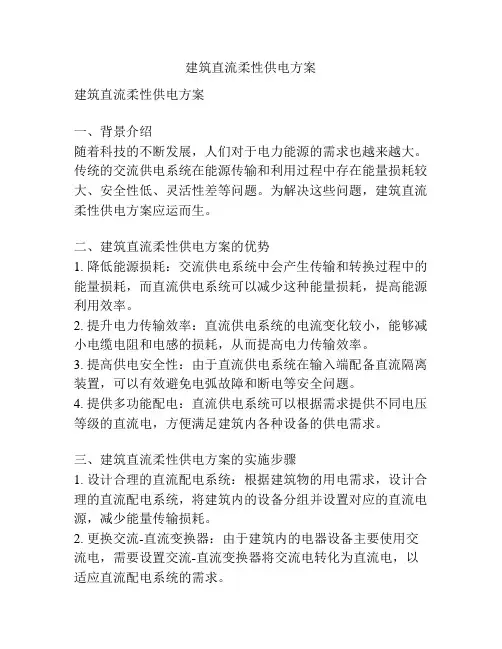

建筑直流柔性供电方案建筑直流柔性供电方案一、背景介绍随着科技的不断发展，人们对于电力能源的需求也越来越大。
传统的交流供电系统在能源传输和利用过程中存在能量损耗较大、安全性低、灵活性差等问题。
为解决这些问题，建筑直流柔性供电方案应运而生。
二、建筑直流柔性供电方案的优势1. 降低能源损耗：交流供电系统中会产生传输和转换过程中的能量损耗，而直流供电系统可以减少这种能量损耗，提高能源利用效率。
2. 提升电力传输效率：直流供电系统的电流变化较小，能够减小电缆电阻和电感的损耗，从而提高电力传输效率。
3. 提高供电安全性：由于直流供电系统在输入端配备直流隔离装置，可以有效避免电弧故障和断电等安全问题。
4. 提供多功能配电：直流供电系统可以根据需求提供不同电压等级的直流电，方便满足建筑内各种设备的供电需求。
三、建筑直流柔性供电方案的实施步骤1. 设计合理的直流配电系统：根据建筑物的用电需求，设计合理的直流配电系统，将建筑内的设备分组并设置对应的直流电源，减少能量传输损耗。
2. 更换交流-直流变换器：由于建筑内的电器设备主要使用交流电，需要设置交流-直流变换器将交流电转化为直流电，以适应直流配电系统的需求。
3. 引入可再生能源：可以将太阳能等可再生能源引入建筑物的直流供电系统中，不仅可以减少对传统电网的依赖，还能够提高能源利用效率。
4. 采用低压直流配电系统：建筑内部的电器设备一般使用较低电压的直流电，可以避免电击风险，增强供电系统的安全性。
5. 实施智能终端管理：建筑直流柔性供电方案中，可以通过设置智能终端管理系统，对建筑内的电器设备进行监控和管理，提高供电系统的智能化水平。
四、建筑直流柔性供电方案的应用前景建筑直流柔性供电方案是未来建筑能源供应的主要发展方向之一。
随着太阳能等可再生能源的广泛使用和智能建筑的快速发展，建筑直流柔性供电方案将在未来得到更广泛的应用。
总之，建筑直流柔性供电方案具有能源损耗低、传输效率高、供电安全性强等优势，在建筑物能源供应领域具有重要的应用前景。
直流工程成套设计方案一、前言随着能源危机和环境污染问题的日益加剧，新能源、清洁能源等新型能源的发展成为各国政府和企业关注的重点。
而直流技术作为一种高效、稳定、可靠的电力传输方式，逐渐成为新能源开发和传输的主流技术之一。
本文就直流工程成套设计方案进行综合分析和阐述，以期为相关研究和工程实践提供参考。
二、直流工程成套设计概述直流工程成套设计是指在直流输电、直流供电系统等直流工程中，对电力设备、自动化设备、保护装置、控制系统等设备进行整体设计和配置，确保直流工程的安全、稳定、高效运行的过程。
其主要包括直流输电系统成套设计和直流供电系统成套设计两个方面。
1. 直流输电系统成套设计直流输电系统成套设计是指对输电线路、换流器、阀厅、换流变压器、直流滤波器、直流接地极、监控系统等设备进行整体设计和配置，以完成高压直流输电。
其主要内容包括输电线路设计、换流站设计、换流变压器设计、直流接地极设计、监控系统设计等。
其中，输电线路设计是直流输电系统成套设计的基础，其主要任务是在满足输电容量和输电距离的前提下，最大限度地降低线路电阻、电感和电容等参数，以减小线路损耗、提高电能传输效率。
而换流站设计主要包括换流器的选型和配置、阀厅的设计和布置、直流滤波器的设计和配置等，以确保换流站在不同运行模式下的安全、稳定运行。
此外，换流变压器设计、直流接地极设计和监控系统设计等也是直流输电系统成套设计中至关重要的环节，只有这些设备齐全、配套，才能确保直流输电系统的正常运行。
2. 直流供电系统成套设计直流供电系统成套设计是指对直流变电站、直流配电系统、直流负载等设备进行整体设计和配置，以完成直流供电。
其主要内容包括直流变电站设计、直流配电系统设计、直流负载设计等。
其中，直流变电站设计是直流供电系统成套设计的核心，其主要任务是对变电站的选址、布置、设备配置等进行规划和设计，从而确保变电站在不同运行模式下的安全、稳定运行。
直流配电系统设计主要包括直流母线的设计和布置、直流断路器的选型和配置、直流接地设备的设计和布置等，以确保供电系统在不同运行状态下的安全、稳定运行。

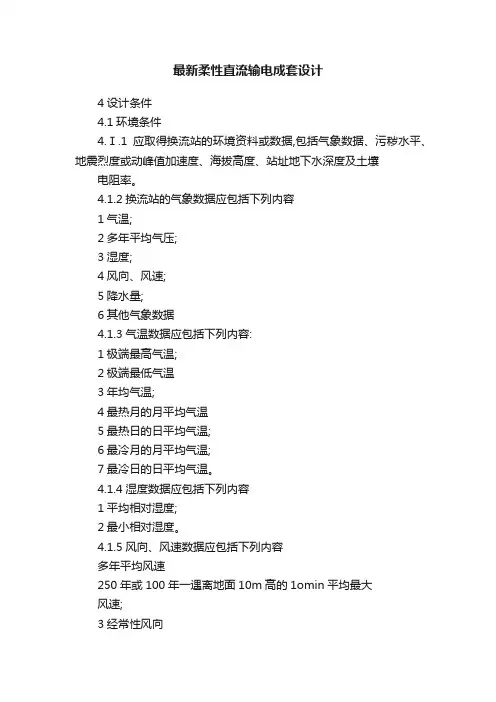

最新柔性直流输电成套设计4设计条件4.1环境条件4.Ⅰ.1应取得换流站的环境资料或数据,包括气象数据、污秽水平、地震烈度或动峰值加速度、海拔高度、站址地下水深度及土壤电阻率。
4.1.2换流站的气象数据应包括下列内容1气温;2多年平均气压;3湿度;4风向、风速;5降水量;6其他气象数据4.1.3气温数据应包括下列内容:1极端最高气温;2极端最低气温3年均气温;4最热月的月平均气温5最热日的日平均气温;6最冷月的月平均气温;7最冷日的日平均气温。
4.1.4湿度数据应包括下列内容1平均相对湿度;2最小相对湿度。
4.1.5风向、风速数据应包括下列内容多年平均风速250年或100年一遇离地面10m高的1omin平均最大风速;3经常性风向4.1.6降水量数据应包括下列内容:1年降雨量2最大月降雨量;324h最大降雨量。
4.1.7其他气象数据应包括下列内容:累年最大积雪深度2太阳辐射强度;3平均雷暴天数;4最大雷暴天数;5设计覆冰。
41.8污秽水平应符合下列规定:1应取得换流站的自然积污水平。
承受直流电压的设备,秽水平应用直流电压作用下设备外绝缘自然积污水平表示。
无法直接获得直流电压作用下设备外绝缘自然积污水平时,可通过测量交流电作用下设备外绝缘自然积污水平推算直流电压下的积污水平,但应选择适当的直交流积污比系数2应针对设备耐受的电压,综合考虑伞形、直径、绝缘材质、布置方式等因素确定具体的爬电比距。
4.2大件运输条件4.2.1大件运输条件应包括运输方式、距离以及对设备最大尺寸和重量的限制等。
4.2.2联接(换流)变压器、电抗器等设备应满足大件运输条件。
4.3交流系统条件4.3.1应取得相关交流系统的概况。
4.3.2交流系统描述应明确工程投产年及远景年的系统情况,并应包括下列内容:1本柔性直流输电工程投产计划;2换流站所在区域电网与主网的联系;换流站工程投产年及远景年接入系统方案:包括出线规模、线路参数及长度、与换流站相关的电站的装机进度计划、机组功率和台数等。

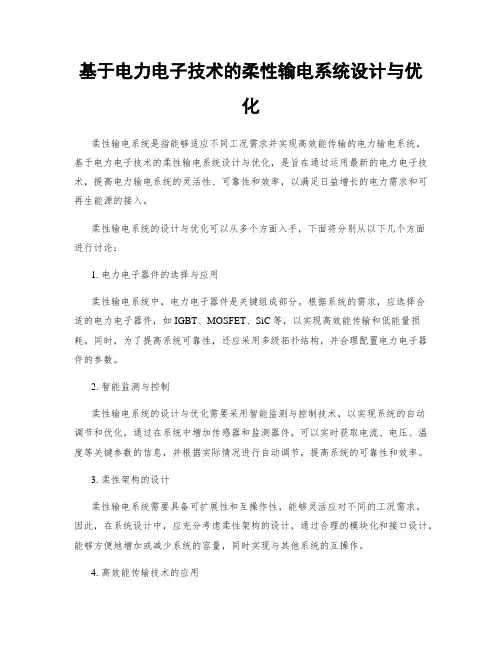

基于电力电子技术的柔性输电系统设计与优化柔性输电系统是指能够适应不同工况需求并实现高效能传输的电力输电系统。
基于电力电子技术的柔性输电系统设计与优化，是旨在通过运用最新的电力电子技术，提高电力输电系统的灵活性、可靠性和效率，以满足日益增长的电力需求和可再生能源的接入。
柔性输电系统的设计与优化可以从多个方面入手，下面将分别从以下几个方面进行讨论：1. 电力电子器件的选择与应用柔性输电系统中，电力电子器件是关键组成部分。
根据系统的需求，应选择合适的电力电子器件，如IGBT、MOSFET、SiC等，以实现高效能传输和低能量损耗。
同时，为了提高系统可靠性，还应采用多级拓扑结构，并合理配置电力电子器件的参数。
2. 智能监测与控制柔性输电系统的设计与优化需要采用智能监测与控制技术，以实现系统的自动调节和优化。
通过在系统中增加传感器和监测器件，可以实时获取电流、电压、温度等关键参数的信息，并根据实际情况进行自动调节，提高系统的可靠性和效率。
3. 柔性架构的设计柔性输电系统需要具备可扩展性和互操作性，能够灵活应对不同的工况需求。
因此，在系统设计中，应充分考虑柔性架构的设计，通过合理的模块化和接口设计，能够方便地增加或减少系统的容量，同时实现与其他系统的互操作。
4. 高效能传输技术的应用为了提高电力输电系统的效率和可靠性，可以采用一些高效能传输技术，如多电平逆变技术、无功电力补偿技术、谐波滤波技术等。
这些技术的应用可以有效降低能量损耗，提高系统的功率因数和谐波失真率，进而提高电力输电系统的效率。
5. 全数字化控制系统柔性输电系统的设计与优化还需要采用全数字化控制系统，以提高系统的精度和稳定性。
通过将传统的模拟控制转变为数字控制，可以实现更高的控制精度，减少系统的故障率，并且提供更多的功能和保护措施。
在设计与优化柔性输电系统时，还需考虑电力电子技术的不断创新和发展。
随着半导体技术的进步和新材料的应用，电力电子器件的性能将得到进一步提高，柔性输电系统的设计与优化也将变得更加高效和可靠。
4设计条件4.1环境条件4.Ⅰ.1应取得换流站的环境资料或数据,包括气象数据、污秽水平、地震烈度或动峰值加速度、海拔高度、站址地下水深度及土壤电阻率。
4.1.2换流站的气象数据应包括下列内容1气温;2多年平均气压;3湿度;4风向、风速;5降水量;6其他气象数据4.1.3气温数据应包括下列内容:1极端最高气温;2极端最低气温3年均气温;4最热月的月平均气温5最热日的日平均气温;6最冷月的月平均气温;7最冷日的日平均气温。
4.1.4湿度数据应包括下列内容1平均相对湿度;2最小相对湿度。
4.1.5风向、风速数据应包括下列内容多年平均风速250年或100年一遇离地面10m高的1omin平均最大风速;3经常性风向4.1.6降水量数据应包括下列内容:1年降雨量2最大月降雨量;324h最大降雨量。
4.1.7其他气象数据应包括下列内容:累年最大积雪深度2太阳辐射强度;3平均雷暴天数;4最大雷暴天数;5设计覆冰。
41.8污秽水平应符合下列规定:1应取得换流站的自然积污水平。
承受直流电压的设备,秽水平应用直流电压作用下设备外绝缘自然积污水平表示。
无法直接获得直流电压作用下设备外绝缘自然积污水平时,可通过测量交流电作用下设备外绝缘自然积污水平推算直流电压下的积污水平,但应选择适当的直交流积污比系数2应针对设备耐受的电压,综合考虑伞形、直径、绝缘材质、布置方式等因素确定具体的爬电比距。
4.2大件运输条件4.2.1大件运输条件应包括运输方式、距离以及对设备最大尺寸和重量的限制等。
4.2.2联接(换流)变压器、电抗器等设备应满足大件运输条件。
4.3交流系统条件4.3.1应取得相关交流系统的概况。
4.3.2交流系统描述应明确工程投产年及远景年的系统情况,并应包括下列内容:1本柔性直流输电工程投产计划;2换流站所在区域电网与主网的联系;换流站工程投产年及远景年接入系统方案:包括出线规模、线路参数及长度、与换流站相关的电站的装机进度计划、机组功率和台数等。
4.3.3应取得下列交流系统数据,作为主回路参数计算以及校验柔性直流输电系统各种性能的输入条件换流站交流母线电压:包括额定持续运行电压、稳态运行电压范围、极端运行电压范围;2换流站接入交流系统的频率:包括额定频率、稳态频率变化范围、事故时频率变化范围、故障清除后频率变化范围;3换流站交流母线的背景谐波电压和工频负序电压;4换流站交流母线的短路水平5故障清除时间6交流线路故障单相重合闸时序4.3.4换流站交流母线的背景谐波电压和工频负序电压应满足下列要求1换流站交流母线的背景谐波电压可通过实际测量后经系统谐波潮流计算得到;其中,各次谐波电压可认为是正序、负序或正负序组合,但算术和应相等;背景谐波电压相对于正序工频电压的相角应选取适当的值,使在换流站交流母线上的谐波电压幅值最大;2换流站交流母线的负序工频电压可取正序工频电压的1%。
4.3.5换流站交流母线的短路水平应满足下列要求:1换流站交流母线的短路水平应包括交流母线最大三相、最大单相、最小三相短路电流,对应的短路容量(含计算短路容量的基准电压水平)以及系统电抗和电阻的比值;对于分阶段建设的工程,换流站交流母线短路水平应根据不同阶段分别明确;2短路电流最大值计算方式宜为全接线、全开机方式3短路电流最小值计算方式宜为:小方式下,考虑对换流站短路电流贡献最大的1回出线检修,也可同时考虑系统中与换流站交流母线相邻节点1回出线检修4.3.6故障清除时间应包括交流系统主保护故障凊除时间以及后备保护故障清除时间。
4.3.7交流线路故障单相重合闸时序可包括故障开始时刻、切除故障相时刻、故障相重合时刻以及重合不成功跳三相时刻。
4.3.8用于交直流系统仿真研究的等值系统和模型应满足下列要求:1交直流系统仿真研究的等值系统所考虑的运行方式应综合本直流工程投产年及远景年的各种典型运行方式选取。
2应对等值系统与原始网络的保留部分进行校核,以保证等值系统与原始网络在关心的换流站附近范围内具有相同或相近的特性,并应满足不列要求:1)有功及无功潮流结果与原网应一致;2)等值系统内保留节点的电压水平与原网应一致;3)保留范围内各母线短路电流与原网误差不应超过5%,换流母线短路电流与原网误差不应超过2%;4)换流站近区交流系统故障时,换流母线动态电压恢复特性与原网宜一致。
3等值系统中可使用电阻、电抗和电容元件组成静态等值电路表示被等值的系统,等值电路的谐波阻抗应以等值前全系统10%的发电机次暂态电抗和100%的变压器漏抗为基础计算得到。
等值系统的正序阻抗应能正确表示所选定运行方式下系统的工频阻抗;等值系统的谐波阻抗应正确表示从指定的母线观察到的系统谐波阻抗,包括幅值和相位,其频率范围宜为50Hz~500Hz4交直流系统仿真的等值系统可用于下列研究:1)对柔性直流控制和保护功能进行评价;2)对柔性直流输电系统在不同控制模式下的交直流系统性能进行评价;3)验证柔性直流输电系统的响应是否符合规定的响应;4)对直流侧发生故障(包括站内故障、直流线路故障等)时的柔性直流输电系统性能进行评价;5)对交流系统发生严重故障并引起交流母线电压下降及发生畸变时的柔性直流输电系统性能进行评价;6)由交流系统不对称故障引起的直流侧暂态过电压研究;7)交流侧和直流侧操作过电压和铁磁谐振等现象的研究;8)扰动时柔性直流输电系统和当地发电机组之间的相互作用研究。
5交直流系统彷真的等值系统不应用于不列用途:1)工频过电压研究;2)交流系统静态电压调节原则的验证。
43.9用工频过电压研究的等值系统应满足下列要求:工频过电压研究可采用等值系统进行,等值系统可采用下列方法得到:采用网络等值程序得到等值系统从各保留母线看进去的戴维南等值阻抗,并通过比较采用等值系统和全系统的稳定模型计算得到的换流站母线电压变化验证等值的有效性;换流站交流母线电压可通过调整电压源电压得到,但应保持在本标准第4.3.3条第1款规定的极端运行电压范围内,所保留的其余真实母线电压也必须保持在极端运行电压范围内。
4.4直流输电线路和接地极参数4.4.1应取得直流输电线路的起止点、电压等级、回路数、额定电流、线路长度等,并应取得架空线路参数、电缆线路参数、杆塔尺寸参数、沿直流输电线路路径范围的大地电阻率数据。
4.4.2架空线路参数应包括但不限于下列内容:1架空线路极导线结构参数1)导线型号;2)结构:含极导线铝、钢部分各自的根数;3)截面积(mm2):含极导线铝、钢部分各自的截面积和总截面积;4)外径(mm);5)20C下的单位直流电阻(Q/km);6)弧垂(m);7)相对磁导率;8)每极导线分裂根数及子导线分裂间距(m);9)单位质量(kg/km10)计算拉断力2地线(或OPGW)结构参数:1)地线型号2)截面积(mm2)3)外径(mm);4)26C下的单位直流电阻(9/km)5)弧垂(m);6)相对磁导率;7)根数;8)单位质量(kg/km)9)计算拉断力(N)。
4.4.3电缆线路参数应包括但不限于下列内容:1电缆型号;2结构;3电缆导体总截面积(mm2);4正常运行时导体最高允许温度(℃)5电容值(pF/km);6导体层、绝缘层、屏蔽层、护套等各层(如有)的外径和厚度(mm);7各层的相对磁导率;8绝缘层介电系数;9导体层电阻率(9·m);10单位质量(kg/km);11计算拉断力(N)。
4.4.4对于平原、丘陵及山区等地形,应分别取得杆塔尺寸和铁塔接地电阻值,以及避雷线的保护角、定的平均温度下的导线平均高度、地线平均高度。
4.4.5应取得接地极及其线路(如有)的参数4.4.6接地极(如有)参数应包括下列内容1推荐的接地极极址距换流站的距离和方位;2接地极极址土壤电阻率;3接地极电阻。
4.4.7接地极(如有)线路参数应包括但不限于下列内容:景线数据:应满足本标准第、4.1条~第4.4.3条的规定2杆塔数据:应满足本标准第4.4.4条的规定;3沿接地极线路路径范围的大地电阻率数据。
5设计要求5.1额定值5.1.Ⅰ柔性直流输电系统设计应按规定的额定功率进衍,同时还可满足过负荷和降压运行的要求。
5.1.2对于连续运行应满足下列要求:柔性直流输电系统换流站的额定值在下列条件下应得到保证:1)各端换流站交流母线电压处乎稳态运行电压范围之内;2)各端换流站接入交流系统频率处于稳态频率变化范围之内;3)换流站所有的环境温度条件下4)所有备用设备退出运行。
2在所有运行方式下,柔性直流输电系统由设备公差和控制误差导致的直流电尽偏差不宜超过士2%步3%。
3对于两端柔性直流输电系统,系统的额定功率和额定直流电压宜定义为送端换流站额定功率和额定直流电压,额定功率的结算点宜为送端换流站交流母线。
