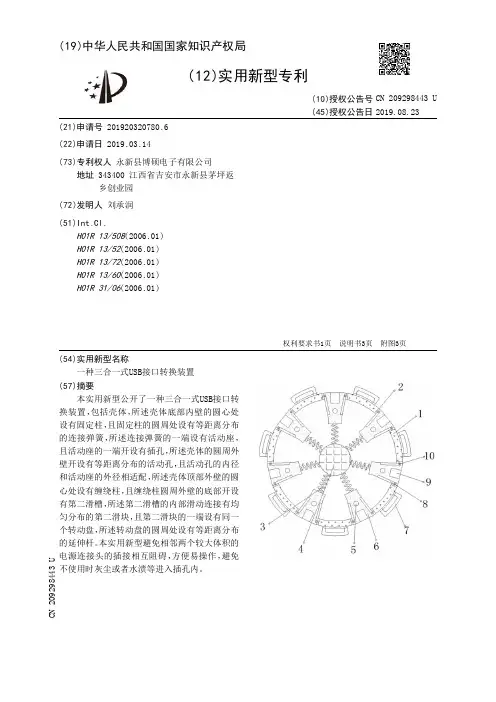

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920320780.6(22)申请日 2019.03.14(73)专利权人 永新县博硕电子有限公司地址 343400 江西省吉安市永新县茅坪返乡创业园(72)发明人 刘承润　(51)Int.Cl.H01R 13/508(2006.01)H01R 13/52(2006.01)H01R 13/72(2006.01)H01R 13/60(2006.01)H01R 31/06(2006.01)(54)实用新型名称一种三合一式USB接口转换装置(57)摘要本实用新型公开了一种三合一式USB接口转换装置，包括壳体，所述壳体底部内壁的圆心处设有固定柱，且固定柱的圆周处设有等距离分布的连接弹簧，所述连接弹簧的一端设有活动座，且活动座的一端开设有插孔，所述壳体的圆周外壁开设有等距离分布的活动孔，且活动孔的内径和活动座的外径相适配，所述壳体顶部外壁的圆心处设有缠绕柱，且缠绕柱圆周外壁的底部开设有第二滑槽，所述第二滑槽的内部滑动连接有均匀分布的第二滑块，且第二滑块的一端设有同一个转动盘，所述转动盘的圆周处设有等距离分布的延伸杆。

本实用新型避免相邻两个较大体积的电源连接头的插接相互阻碍，方便易操作，避免不使用时灰尘或者水渍等进入插孔内。

权利要求书1页 说明书3页 附图3页CN 209298443 U 2019.08.23C N 209298443U权　利　要　求　书1/1页CN 209298443 U1.一种三合一式USB接口转换装置，包括壳体(1)，其特征在于，所述壳体(1)底部内壁的圆心处设有固定柱(4)，且固定柱(4)的圆周处设有等距离分布的连接弹簧(3)，所述连接弹簧(3)的一端设有活动座(6)，且活动座(6)的一端开设有插孔(9)，所述壳体(1)的圆周外壁开设有等距离分布的活动孔(2)，且活动孔(2)的内径和活动座(6)的外径相适配，所述壳体(1)顶部外壁的圆心处设有缠绕柱(14)，且缠绕柱(14)圆周外壁的底部开设有第二滑槽(19)，所述第二滑槽(19)的内部滑动连接有均匀分布的第二滑块(18)，且第二滑块(18)的一端设有同一个转动盘(11)，所述转动盘(11)的圆周处设有等距离分布的延伸杆，且延伸杆远离转动盘(11)的一端设有防护盖(7)。
