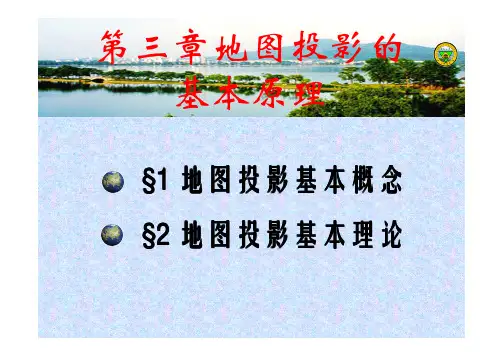

第三章地图投影的基本原理§1 1 地图投影基本概念地图投影基本概念地图投影基本概念§2 2 地图投影基本理论地图投影基本理论地图投影基本理论§1 地图投影基本概念一、地图投影的概念和实质二、地图投影的研究对象及任务地图投影——在球面与平面之间建立点与点之间对应函数关系的数学方法。
研究地图投影的理论、方法、应用和变换等学问的科学，称地图投影学或数学制图学。
{),(),(21λϕλϕf y f x ==一、地图投影基本方法1．几何透视法——利用透视线的关系，将地球体面上的点投影到投影面上的一种投影方法。
2．数学分析法——在球面与投影面之间建立点与点的函数关系，在平面上确定坐标网的一种投影方法。
实施投影时，①球面上一些经纬线的交点展绘在平面上；②对应连接经线和纬线，构成经纬网，球面上的点，按其经纬度转绘在平面上。
二、地图投影的基本概念地图投影原理证明，在一般情况下，椭球表面上无限小的圆圈投影到平面上为一椭圆，称之为变形椭圆（变形椭圆（ellipse of distortion ellipse of distortion ellipse of distortion））。
即，图形的比例尺不仅取决于点位，而且可能随着该点上方向的不同而变化。
因此，可分为主比例尺和局部比例尺。
主比例尺---等于地球椭球模型的比例尺。
局部比例尺---是作为地图上无限短的线段与椭球面上相应线段之比值。
取地面上一个微分圆，将它投影后变为椭圆（除个别为正圆外，一般皆为椭圆），通过研究其在投影平面上的变化，作为地图投影变形的几何解释，这样的椭圆称为变形椭圆（TissotTissot’’s indicatrix 蒂索指线）。
只要有投影就会产生变形；对某一地图投影来讲，不存在这种变形，就一定存在另一种或两种变形。
人们只有掌握地图投影变形性质和规律，才能有目的地支配和控制地图投影的变形。
§2 地图投影的变形Tissot’’s TheoremTissot一、长度变形二、角度变形三、面积变形四、等变形线M.A. Tissot’s Theorem定律底索法国数学家无论采用何种转换方法，球面上每一点至少有一对正交方向线，在投影平面上仍能保持其正交关系。

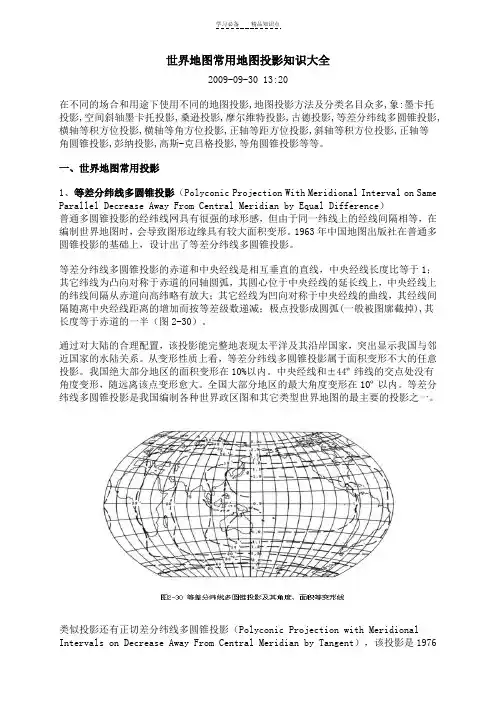

世界地图常用地图投影知识大全2009-09-30 13:20在不同的场合和用途下使用不同的地图投影,地图投影方法及分类名目众多,象:墨卡托投影,空间斜轴墨卡托投影,桑逊投影,摩尔维特投影,古德投影,等差分纬线多圆锥投影,横轴等积方位投影,横轴等角方位投影,正轴等距方位投影,斜轴等积方位投影,正轴等角圆锥投影,彭纳投影,高斯-克吕格投影,等角圆锥投影等等。
一、世界地图常用投影1、等差分纬线多圆锥投影（Polyconic Projection With Meridional Interval on Same Parallel Decrease Away From Central Meridian by Equal Difference）普通多圆锥投影的经纬线网具有很强的球形感，但由于同一纬线上的经线间隔相等，在编制世界地图时，会导致图形边缘具有较大面积变形。
1963年中国地图出版社在普通多圆锥投影的基础上，设计出了等差分纬线多圆锥投影。
等差分纬线多圆锥投影的赤道和中央经线是相互垂直的直线，中央经线长度比等于1；其它纬线为凸向对称于赤道的同轴圆弧，其圆心位于中央经线的延长线上，中央经线上的纬线间隔从赤道向高纬略有放大；其它经线为凹向对称于中央经线的曲线，其经线间隔随离中央经线距离的增加而按等差级数递减；极点投影成圆弧(一般被图廓截掉),其长度等于赤道的一半（图2-30）。
通过对大陆的合理配置，该投影能完整地表现太平洋及其沿岸国家，突出显示我国与邻近国家的水陆关系。
从变形性质上看，等差分纬线多圆锥投影属于面积变形不大的任意投影。
我国绝大部分地区的面积变形在10%以内。
中央经线和±44º纬线的交点处没有角度变形，随远离该点变形愈大。
全国大部分地区的最大角度变形在10º以内。
等差分纬线多圆锥投影是我国编制各种世界政区图和其它类型世界地图的最主要的投影之一。
类似投影还有正切差分纬线多圆锥投影（Polyconic Projection with Meridional Intervals on Decrease Away From Central Meridian by Tangent），该投影是1976年中国地图出版社拟定的另外一种不等分纬线的多圆锥投影。
