ZW30-40.5真空断路器技术协议

供货合同书模板：真空断路器根据《中华人民共和国合同法》及其他相关法律法规的规定，甲乙双方在平等、自愿、协商一致的基础上，就真空断路器的供货事宜，达成如下协议：一、产品名称、型号、数量和质量1. 产品名称：真空断路器2. 型号：XXX3. 数量：XX台4. 质量标准：符合国家相关标准和行业规定，具备相关认证证书。

二、供货期限1. 甲方应在合同签订后 XX 个工作日内，向乙方支付合同款项。

2. 乙方应在收到款项后 XX 个工作日内，按照甲方提供的地址、联系方式和数量，将真空断路器运输至甲方指定地点。

3. 乙方应在合同约定的供货期限内，确保真空断路器的质量和数量符合本合同规定。

三、价格和支付方式1. 真空断路器的单价为人民币 XX 元，总价为 XX 元（大写：人民币XX元整）。

2. 甲方支付方式：银行转账。

乙方账户信息如下：- 开户行：XX银行- 账户名称：XX有限公司- 账号：XXXXXXXXXXX3. 甲方应在合同签订后 XX 个工作日内，向乙方支付合同款项。

四、验收和售后服务1. 甲方应按照合同约定的数量和质量要求，对乙方提供的真空断路器进行验收。

如发现数量不足、质量问题或者其他不符合合同约定的情况，甲方有权要求乙方在收到通知后 XX 个工作日内予以更换或补足。

2. 乙方应在合同约定的售后服务期内，对甲方使用的真空断路器提供技术支持和维修服务。

如出现产品质量问题，乙方应无条件退货或换货。

五、违约责任1. 如甲方未按照约定时间支付合同款项，应按照合同总额的 XX% 向乙方支付违约金。

2. 如乙方未按照约定时间、数量和质量提供真空断路器，应按照合同总额的 XX% 向甲方支付违约金。

3. 如甲方无故拒收货物，由此给乙方造成的损失由甲方承担。

六、争议解决如双方在履行本合同过程中发生争议，应首先通过友好协商解决；如协商不成，任何一方均有权向合同签订地的人民法院提起诉讼。

七、其他约定1. 本合同一式两份，甲乙双方各执一份。

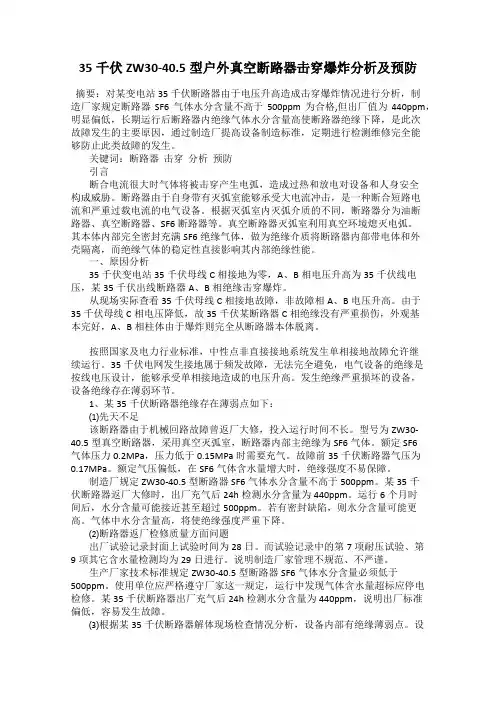

35千伏ZW30-40.5型户外真空断路器击穿爆炸分析及预防摘要：对某变电站35千伏断路器由于电压升高造成击穿爆炸情况进行分析，制造厂家规定断路器SF6气体水分含量不高于500ppm为合格,但出厂值为440ppm，明显偏低，长期运行后断路器内绝缘气体水分含量高使断路器绝缘下降，是此次故障发生的主要原因，通过制造厂提高设备制造标准，定期进行检测维修完全能够防止此类故障的发生。

关键词：断路器击穿分析预防引言断合电流很大时气体将被击穿产生电弧，造成过热和放电对设备和人身安全构成威胁。

断路器由于自身带有灭弧室能够承受大电流冲击，是一种断合短路电流和严重过载电流的电气设备。

根据灭弧室内灭弧介质的不同，断路器分为油断路器、真空断路器、SF6断路器等。

真空断路器灭弧室利用真空环境熄灭电弧。

其本体内部完全密封充满SF6绝缘气体，做为绝缘介质将断路器内部带电体和外壳隔离，而绝缘气体的稳定性直接影响其内部绝缘性能。

一、原因分析35千伏变电站35千伏母线C相接地为零，A、B相电压升高为35千伏线电压，某35千伏出线断路器A、B相绝缘击穿爆炸。

从现场实际查看35千伏母线C相接地故障，非故障相A、B电压升高。

由于35千伏母线C相电压降低，故35千伏某断路器C相绝缘没有严重损伤，外观基本完好，A、B相柱体由于爆炸则完全从断路器本体脱离。

按照国家及电力行业标准，中性点非直接接地系统发生单相接地故障允许继续运行。

35千伏电网发生接地属于频发故障，无法完全避免，电气设备的绝缘是按线电压设计，能够承受单相接地造成的电压升高。

发生绝缘严重损坏的设备，设备绝缘存在薄弱环节。

1、某35千伏断路器绝缘存在薄弱点如下：⑴先天不足该断路器由于机械回路故障曾返厂大修，投入运行时间不长。

型号为ZW30-40.5型真空断路器，采用真空灭弧室，断路器内部主绝缘为SF6气体。

额定SF6气体压力0.2MPa，压力低于0.15MPa时需要充气。

故障前 35千伏断路器气压为0.17MPa。

10kV户外柱上真空断路器技术协议书辽宁润之峰科技有限公司新乡市裕诚电气有限公司2015年03月1 总则1.1 一般规定1.1.1 规定10kV 户外柱上真空断路器应遵循的基本技术原则，包括户外柱上真空断路器型式、技术性能、本体和附件结构、设计联络、工厂监造和检验、引用标准、使用条件、提供技术文件和数据、协调和配合、以及户外柱上真空断路器的具体技术参数和要求等内容。

1.1.2 本协议书不拟对设备的细节作详细的规定，供方须提供满足本协议书和工业标准的高质量10kV 户外柱上真空断路器。

1.1.3 本设备技术协议书所使用的标准如遇与卖方所执行的标准不一致时，应按较高标准执行。

1.1.4 本设备技术协议书经买、卖双方确认后，与合同正文具有同等的法律效力。

1.1.5 本设备技术协议书中涉及有关商务方面的内容，如与商务部分有矛盾时，以商务部分为准。

1.1.6 本设备技术协议书未尽事宜，由买、卖双方在合同技术谈判时双方协商确定。

1.2 引用标准本技术协议书未提及的内容均应符合以下的国家、行业和企业的标准及规范，但不仅限于此，若标准之间出现矛盾时，以较高标准为准。

选用标准应为签定合同时的最新版本。

断路器及隔离开关部分：DL/T402—1999 交流高压断路器订货技术条件DL/T486-2000 交流高压隔离开关订货技术条件DL/T593—1996 高压开关设备的共用订货技术导则智能控制终端部分：1.2.1 本协议书提出的断路器能够适应内蒙地区冬季寒冷、夏天炎热、昼夜温差大等恶劣环境；控制设备同样具备在恶劣环境下稳定运行的能力。

1.2.2 需方在本协议书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本协议书和所列标准要求的高质量产品及其相应服务。

1.2.3 在技术协议书中断路器任何组件和装置，如果在相关文件中未专门提到或遗漏，但对于构成一个完整的、性能良好的相关断路器设备为必不可少的，或者对于输电线路安全、稳定运行及改善运行品质是必要的，或施工、安装、调试和运行过程中易损坏的零部件(不限于此) ，供方应予以提供，其费用包括在相应的设备总价中。

35kV户外真空开关技术协议书2016年 2 月 26 日1.总则1.1本设备技术协议适用于35kV真空断路器，它提出了该断路器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本设备技术协议提出的是最低限度的技术要求。

凡本技术协议中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，卖方应按相应标准的条文进行设备设计、制造、试验和安装。

1.3如果卖方没有以书面形式对本技术协议的条文提出异议，则买方认为卖方提供的设备完全符合本技术协议的要求。

1.4本技术协议所建议使用的标准如与卖方所执行的标准不一致，卖方应按较高标准的条文执行或按双方商定的标准执行。

1.5本技术协议未尽事宜,由买、卖双方协商确定。

2.工作范围2. 1从生产厂家至买方的运输由卖方完成。

2.2现场安装由买方完成，买房如需卖方协助安装，另行协商。

2.3技术文件（随产品提供）2.3.1卖方在订货前应向买方提供一般性资料，如产品说明书、总装图和主要技术参数等。

2.3.2以下资料随产品提供：a.组装图：应表示设备总的装配情况，包括外型尺寸、设备的重心位置与总质量、受风面积、运输尺寸和质量，控制柜位置，电缆入口位置，端子尺寸及其它附件；b.基础图：应标明设备和其控制柜的尺寸、基础螺栓的位置和尺寸、设备的静态负荷及操作时的动态负荷等；c.电气原理图：应包括设备控制柜及操动机构的内部接线和远方操作用的控制、信号、照明等交流及直流回路；2.3.3设备供货时提供下列资料：设备的开箱资料除了 2.3.2条所述图纸资料外还应包括安装、运行、维护、修理等实用说明书，部件清单，工厂试验报告，产品合格证等。

3.技术要求3.1应遵循的主要现行标准：以及其它相关标准。

以上标准如有新版本，按最新版本执行。

3.2环境条件321周围空气温度最高温度：40C最低温度：_-40C最大日温差：30K日照强度：0.1W/cm2（风速0.5m/s）3.2.2 海拔高度：330m3.2.3最大风速：35m/s3.2.4环境相对湿度（在 25T时）日平均值：95%月平均值：90%3.2.5降雨量年最大：2600mm日最大：300mm3.2.6雷暴日：65日/年327地震烈度：8度水平加速度：0.25g垂直加速度：0.125g328污秽等级：W级（配防污型绝缘子）3.2.覆冰厚度：10 mm（风速不大于15 m/s时）3.3工程条件3.3.1系统概况a.系统额定电压：35kVb.系统最高电压：40.5kVc.系统额定频率：50Hz3.3.2安装地点：室外3.4基本设计要求3.4.1耐震能力水平分量0.25g垂直分量0.125g本设备应能承受用三周正弦波的0.25g水平加速度和0.125g垂直加速度同时施加于支持结构最低部分时，在共振条件下所发生的动态地震应力，并且安全系数应大于1.67。

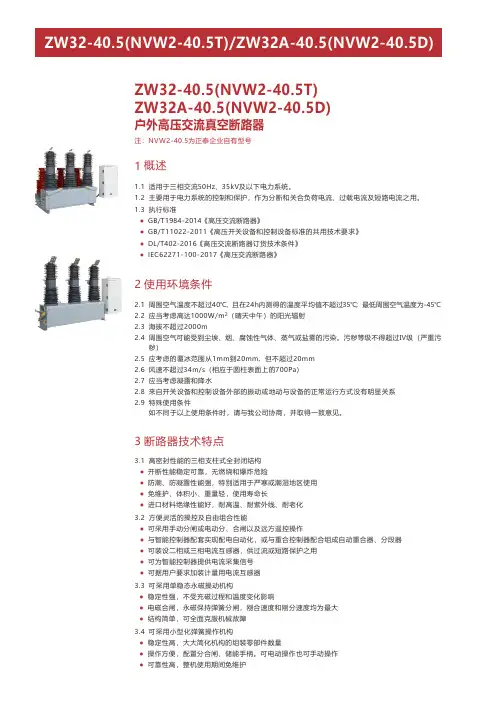

3.1 高密封性能的三相支柱式全封闭结构● 开断性能稳定可靠，无燃烧和爆炸危险● 防潮、防凝露性能强，特别适用于严寒或潮湿地区使用● 免维护、体积小、重量轻，使用寿命长● 进口材料绝缘性能好，耐高温、耐紫外线、耐老化3.2 方便灵活的操控及自由组合性能● 可采用手动分闸或电动分、合闸以及远方遥控操作● 与智能控制器配套实现配电自动化，或与重合控制器配合组成自动重合器、分段器● 可装设二相或三相电流互感器，供过流或短路保护之用● 可为智能控制器提供电流采集信号● 可据用户要求加装计量用电流互感器3.3 可采用单稳态永磁操动机构● 稳定性强，不受充磁过程和温度变化影响● 电磁合闸，永磁保持弹簧分闸，刚合速度和刚分速度均为最大● 结构简单，可全面克服机械故障3.4 可采用小型化弹簧操作机构● 稳定性高，大大简化机构的组装零部件数量● 操作方便，配置分合闸、储能手柄。

可电动操作也可手动操作● 可靠性高，整机使用期间免维护2.1 周围空气温度不超过40℃，且在24h内测得的温度平均值不超过35℃；最低周围空气温度为-45℃22.2 应当考虑高达1000W/m （晴天中午）的阳光辐射2.3 海拔不超过2000m2.4 周围空气可能受到尘埃、烟、腐蚀性气体、蒸气或盐雾的污染。

污秽等级不得超过Ⅳ级（严重污秽）2.5 应考虑的覆冰范围从1mm到20mm ，但不超过20mm 2.6 风速不超过34m/s（相应于圆柱表面上的700Pa）2.7 应当考虑凝露和降水2.8 来自开关设备和控制设备外部的振动或地动与设备的正常运行方式没有明显关系2.9 特殊使用条件如不同于以上使用条件时，请与我公司协商，并取得一致意见。

1.1 适用于三相交流50Hz、35kV及以下电力系统。

1.2 主要用于电力系统的控制和保护，作为分断和关合负荷电流、过载电流及短路电流之用。

1.3 执行标准● GB/T1984-2014《高压交流断路器》● GB/T11022-2011《高压开关设备和控制设备标准的共用技术要求》● DL/T402-2016《高压交流断路器订货技术条件》● IEC62271-100-2017《高压交流断路器》注：NVW2-40.5为正泰企业自有型号ZW32-40.5(NVW2-40.5T)ZW32A-40.5(NVW2-40.5D)户外高压交流真空断路器3 断路器技术特点2 使用环境条件概述1单 位kV A Hz kV kA kA kA kA s kV 级V kV mm mm A kA数 据40.5630、1250、16005031.5 2580 6380 6331.5254400-0.3s-CO-180s-COM2（永磁 30000；弹簧 10000）69.5E2DC22024603±35027.44.1 保护功能● 三段式过流保护，定值及时间连续可调● 三次重合闸及后加速保护，时间及间隔次数连续可调● 失压分闸、来电合闸，门槛电压及时间间隔可调● 零序（接地）保护，定值及时间可调4.2 故障定位● 用户可根据实际线路负载情况选择使用电流型或者电压型保护，将故障负载定位并隔离4.3 事件信息记录● 故障发生时间及类型● 故障电流及故障前后断路器运行参数● 断路器动作信息4.4 通讯功能● 带隔离的RS232，RS485通讯接口● 可扩展GSM 短信模块，使用中文短信方式对断路器进行操作及查询● 可扩展全网通通讯模块，对断路器状态进行实时监控● 可扩展以太网口，支持以太网通信● 实现配网自动化“四遥”功能()95/()118极间、极对地真空断口()185/()215极间、极对地真空断口1min 工频耐压雷电冲击耐压kV 干试湿试%级21.7参数名称额定电压额定电流额定频率额定绝缘水平主要技术参数5额定短路持续时间额定短路开断电流的直流分量额定操作顺序机械寿命瞬态恢复电压(峰值)电寿命辅助回路的额定电源电压二次回路工频耐压极间中心距动静触头允许磨损厚度额定电缆充电开断电流异相接地故障开断能力额定短路开断电流)额定短路关合电流(峰值)额定峰值耐受电流额定短时耐受电流25005103±4 智能控制器技术功能6 断路器外形及安装尺寸图●配穿芯CT或不配置CTD向（弹簧机构）D向（永磁机构）DZW32-40.5ZW32A -40.5885±2535±3863±2400±31294±5460±21344±51448±5460±21310±5510±2510±21218±31380±31378±51448±5300±31150±3240±31380±3D735±3657±3表格参数中：B1、C1、P1：额定电流1600A及以下； B2、C2、P2：额定电流2500A； G1：不带CT； G2：带穿芯CT弹簧机构永磁机构● 带四绕组CT300±31150±3300±31380±31294±5460±21344±5885±21448±5460±21310±5863±2510±2510±21218±31380±31378±51448±5D表格参数中：B1、C1、P1：额定电流1600A及以下；B2、C2、P2：额定电流2500A● 智能控制器安装尺寸图● 进出线端子安装尺寸图IHKJZW32-40.5ZW32A-40.5弹簧机构永磁机构● 断路器基座式安装示意图●断路器单杆式安装示意图1.断路器2.断路器的安装架3.抱箍4.智能控制器5.电压互感器6.电压互感器安装支架7.电源电缆8.控制电缆。

zw32-40.5 高压断路器技术参数2018年12月20日zw32-40.5 高压断路器目录1、概述……………………………………………………………………………2、结构特征和工作原理…………………………………………………………3、技术特征………………………………………………………………………4、安装、调试与维护……………………………………………………………5、运输、验收及保管……………………………………………………………6、随机文件………………………………………………………………………7、订货须知………………………………………………………………………8、产品执行的标准及编号………………………………………………………9、隔离部分技术说明……………………………………………………………1zw32-40.5 高压断路器概述1.1 产品型号、名称、规格ZW 32 -40.5 M /630(1250)-20(31.5)额定短路开断电流（KA）额定电流（A）永磁机构额定电压（KV）设计序号户外真空断路器1.2 产品用途及使用范围、使用条件ZW32-40.5 高压断路器（以下简断路器）为额定电压40.5KV，三相交流50HZ 的户外配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用，也适用于农村电网及频繁操作场所。

本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的方法等内容。

1. 3 使用的环境条件a. 海拔高度不超过1000 米；b. 周围空气温度：-45℃~+40℃日温差：日变化不大于25℃；c. 风速不大于35m/s；d. 无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。

2. zw32-40.5 高压断路器结构特征和工作原理2.1 断路器总体结构及特点断路器由三相高压系统及内装操动部件的主体箱构成，主体箱上设有供安装固定、吊运用支座和吊身。

10kV户外柱上真空断路器技术协议书辽宁润之峰科技有限公司新乡市裕诚电气有限公司2015年 03月1 总则1.1 一般规定1.1.1规定10kV 户外柱上真空断路器应遵循的基本技术原则，包括户外柱上真空断路器型式、技术性能、本体和附件结构、设计联络、工厂监造和检验、引用标准、使用条件、提供技术文件和数据、协调和配合、以及户外柱上真空断路器的具体技术参数和要求等容。

1.1.2本协议书不拟对设备的细节作详细的规定，供方须提供满足本协议书和工业标准的高质量10kV 户外柱上真空断路器。

1.1.3 本设备技术协议书所使用的标准如遇与卖方所执行的标准不一致时，应按较高标准执行。

1.1.4本设备技术协议书经买、卖双方确认后，与合同正文具有同等的法律效力。

1.1.5本设备技术协议书中涉及有关商务方面的容，如与商务部分有矛盾时，以商务部分为准。

1.1.6 本设备技术协议书未尽事宜，由买、卖双方在合同技术谈判时双方协商确定。

1.2 引用标准本技术协议书未提及的容均应符合以下的国家、行业和企业的标准及规，但不仅限于此，若标准之间出现矛盾时，以较高标准为准。

选用标准应为签定合同时的最新版本。

断路器及隔离开关部分：DL/T402—1999 交流高压断路器订货技术条件DL/T486-2000 交流高压隔离开关订货技术条件DL/T593—1996 高压开关设备的共用订货技术导则智能控制终端部分：1.2.1本协议书提出的断路器能够适应蒙地区冬季寒冷、夏天炎热、昼夜温差大等恶劣环境；控制设备同样具备在恶劣环境下稳定运行的能力。

1.2.2需方在本协议书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本协议书和所列标准要求的高质量产品及其相应服务。

1.2.3在技术协议书中断路器任何组件和装置，如果在相关文件中未专门提到或遗漏，但对于构成一个完整的、性能良好的相关断路器设备为必不可少的，或者对于输电线路安全、稳定运行及改善运行品质是必要的，或施工、安装、调试和运行过程中易损坏的零部件（不限于此），供方应予以提供，其费用包括在相应的设备总价中。

zw32-40.5 高压断路器技术参数2018年12月20日zw32-40.5 高压断路器目录1、概述……………………………………………………………………………2、结构特征和工作原理…………………………………………………………3、技术特征………………………………………………………………………4、安装、调试与维护……………………………………………………………5、运输、验收及保管……………………………………………………………6、随机文件………………………………………………………………………7、订货须知………………………………………………………………………8、产品执行的标准及编号………………………………………………………9、隔离部分技术说明……………………………………………………………1zw32-40.5 高压断路器概述1.1 产品型号、名称、规格ZW 32 -40.5 M /630(1250)-20(31.5)额定短路开断电流（KA）额定电流（A）永磁机构额定电压（KV）设计序号户外真空断路器1.2 产品用途及使用范围、使用条件ZW32-40.5 高压断路器（以下简断路器）为额定电压40.5KV，三相交流50HZ 的户外配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用，也适用于农村电网及频繁操作场所。

本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的方法等内容。

1. 3 使用的环境条件a. 海拔高度不超过1000 米；b. 周围空气温度：-45℃~+40℃日温差：日变化不大于25℃；c. 风速不大于35m/s；d. 无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。

2. zw32-40.5 高压断路器结构特征和工作原理2.1 断路器总体结构及特点断路器由三相高压系统及内装操动部件的主体箱构成，主体箱上设有供安装固定、吊运用支座和吊身。

Z W真空断路器说明书集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-1.概述ZW7-40.5系列户外高压交流真空断路器(以下简称“断路器”)是三相交流50Hz的户外高压开关设备；配用CT19BW型弹簧操动机构或CD型电磁操动机构，适用于35kV输配电系统的控制和保护；本产品具用开断能力大、安全可靠、可频繁操作、少维护等优点；也可用于联络断路器、切空载长线用开合电容器组的场合。

断路器符合GB1984-2003《交流高压断路器》和IEC62271-100:2001《交流高压断路器》等国家及国际标准。

2.型号及含义3.使用条件3.1正常使用条件a)周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃；最低周围空气温度为-25℃。

b)应当考虑高达1000W/m2(睛天中午)阳光辐射的影响。

c)海拔:不超过2000m。

D)周围空气可以受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；污秽等级不超过GB/T5582中Ⅲ级。

e)风速不超过34m/s.F)来自开关设备和控制设备的振动或地动是可以忽略的。

g)在二次系统中感应的电磁干扰幅值不超过1.6KV。

3.2如超出上述正常使用条件，由用户与制造厂协商。

上海昌开电器有限公司4.技术参数4.1断路器主要技术参数4.2断路器装配调整参数5.结构和工作原理5.1?该断路器结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷柱，三相瓷瓶共装在一个结构箱上，灭弧室动端通过拐臂、绝拉杆与弹簧机构的输出轴相联。

弹簧机构及断路器联结的联杆在一个防水的机构箱内。

该产品主要由真空灭弧室、电流互感器、传动机构及弹簧操动机构组成。

5.1.1?断路器灭弧室灭弧室是断路器的主要部件，如图1所示。

断路器配所配用真空灭弧室，具有极高的真空度，由于灭弧室触头为CuCr50材料，采用杯状纵磁场结构，因而具有开断容量大、绝缘水平高、灭弧能力强、寿命长、体积小等特点和维护简单、无爆炸危险、无污染、噪音低等优点。

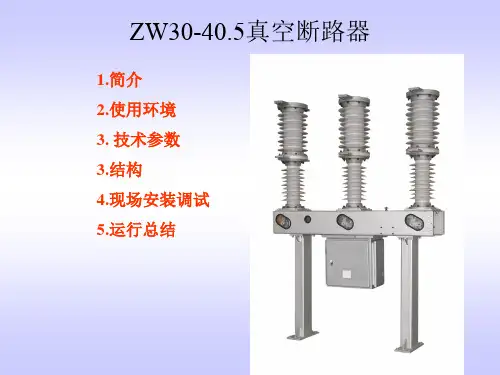

ZW30-40.5真空断路器1.简介2.使用环境3. 技术参数3.结构4.现场安装调试5.运行总结简介范围:ZW-40.5适用于三相交流50HZ、额定电压为40.5KV的电力系统中。

可供工矿企业、发电厂及变电站作保护、控制,也可以作联络断路器使用,并适用于频繁操作的场所。

特点:1.结构简单，体积小，可靠性高，安装方便。

2.产品外绝缘爬电比距达31mm/kV.可适用于海拔高度不超过2000m，污秽等级不超过Ⅳ级的环境。

3.产品的机械及电气性能优良.额定电流达2000A.额定短路开断电流31.5kA，额定短路电流开断次数达20次.机械寿达10000次。

4.本产品可内附电流互感器，在任何电流等级下均可满足用户的要求。

产品使用环境环境温度：-40℃～+40℃风压：不大于700pa海拔高度：不大于2000m地震烈度：不大于9度空气污秽程度：防污型用于污秽程度Ⅳ级区域断路器本体简介上接线板灭弧室瓷套真空灭弧室下接线板互感器支柱瓷套绝缘外壳动触头静触头屏蔽波纹管弹簧机构b.合闸未储能状态a.合闸已储能状态c.分闸已储能状态d.分闸未储能状态2431M12C KQS 1电机储能回路214312ERWK Q1278XS12WKQK 1EL1212QS 2机箱加热照明回路插座机箱照明机箱加热交流电源电机储能回路电机电源124534HQTQDLDLDLK3AN1AN268752211CKDL123411122331324324442121控制回路分闸信号合闸信号远方分闸就地合闸远方合闸控制电源就地分闸-KM+KM 12911101314152324用户自备12CKCK-XM+XM信号电源机构未储能机构已储能用户自备1920187856运行总结ZW30-40.5型真空断路器自2003年12月投放市场以来,已被江苏,湖南,云南,新疆,河北等十多个地区的电力用户所使用.获得一致好评.运行至今无一例事故发生.公司本着用户至上的原则,竭尽所能,及时地提供优质价廉的产品,以答谢广大用户对本公司的厚爱.。

ZW30-40.5真空断路器该产品总体为支柱式，三相共装在一个机构箱上，灭弧室动端通过拐臂，绝缘拉杆为机构的输出轴相联。

机构和与断路器联接的连杆在一个防水的箱体内。

1.1 ZW30-40.5型户外真空断路器概述:ZW17系列40.5KV型户外真空断路器，是长高恒业电力设备有限公司开发的具有国际九十年代初水平的户外产品。

它既可用于发电厂，变电站，电力设备和电力线路的控制和保护，也可用于频繁操作的场所，她不但用于新变电所的建设，而且也适用于老变电所的无油化改造。

1.2产品用途及使用条件ZW30系列40.5KV型户外真空断路器用于交流50HZ的三相电力系统，作为分、合负荷电流，过载电流及短路电流之用。

产品根据使用条件可分为普通型、防污型及高原型符合标准：GB1984《交流高压断路器》和IEC56《交流高压断路器》的标准，及ONJ.520.023JT（户外高压真空断路器技术条件）。

普通型产品条件：周围空气温度上限+40℃下限一般地区-30℃,高寒地区-40℃海拔：2000 m分压不超过700Pa（相当于风速34 m/S）地震烈度，不超过8度空气污染程度Ⅲ级ZW30-40.5型户外真空断路器技术参数表: 表1注：高原型：外绝缘水平为34cm/kv。

1.5断路器调整后达到的技术数据如表21.3产品结构和工作原理该产品总体为支柱式，三相共装在一个机构箱上，灭弧室动端通过拐臂，绝缘拉杆为机构的输出轴相联。

机构和与断路器联接的连杆在一个防水的箱体内。

如图2所示。

断路器的传动机构是由连杆和拐臂组成，灭弧室的动端通过拐臂，绝缘拉杆，联杆和操动机构的输出轴相连。

输出轴的转动带动实现灭弧室动触头进行，分合动作。

见下图32.1产品主要部件的结构简述该产品主要由真空灭弧室，电流互感器，传动机构及操动机构组成。

本产可配装电磁及弹簧两种机构。

为了避免由于充SF6气体及充油所带来的一系列问题，本产品采用干式，检修及维护方面。

2.2本产品配有电流互感器，每相可以带四个绕组，其中二个用于测量，二个用于保护。

ZW30A-40.5（带外置CT和无CT）安装使用说明书1 概述1.1 产品型号和名称ZW30A—40.5 /T2000-31.5型户外高压真空断路器（以下简称断路器）。

1.2 产品主要用途和使用范围ZW30A—40.5 /T2000-31.5型户外高压真空断路器是三相交流、50Hz的户外高压开关设备，适用于40.5kV级输配电系统的控制和保护，也可作为联络断路器使用及开合电容器组的场合，尤其适用于频繁操作的场所。

1.3 使用环境条件a. 海拔高度：不大于3000m；b. 环境温度：-40℃～+40℃；c. 风压：不大于700Pa(相当于风速34m/s)；d. 空气污秽等级：Ⅳ级；e. 没有易燃、易爆、化学腐蚀及剧烈振动的场合。

1.4 该断路器符合国家标准GB1984—2003《高压交流断路器》和国际电工委员会标准IEC62271-100：2001《高压开关设备和控制设备-第100部分：高压交流断路器》的要求。

1.5 主要技术参数1.5.1 断路器的主要技术参数见表1；1.5.2 断路器的装配调整参数见表2。

1.6 断路器的主要特点a. 开断性能优良，电寿命长（大于20次）；b. 机械寿命长（10000次），动作可靠，能频繁操作，噪音低；c. 具有失步开断能力，可作联络断路器使用；d. 可用于海拔1000m；e. 可用于Ⅳ级污秽地区；f. 结构简单，不检修周期长且检修方便；g. 产品外形美观，防腐能力强。

2 结构及工作原理2.1 ZW30A-40.5/T2000-31.5断路器为三极分立的瓷柱式结构，真空灭弧室置于封闭的上瓷套中。

瓷套内部充有0.02MPa的SF6（20℃时）气体作为灭弧室和瓷套内部的辅助绝缘介质，三极通过管路连通。

断路器由真空灭弧室、瓷套、绝缘拉杆、传动系统、SF6气体、支架及弹簧操动机构等主要部分组成。

断路器配CT17—ⅣB型弹簧操动机构，配装外置式电流互感器。

断路器外形及内部结构见图1。

1.概述
FZW32-40.5/1250-25型户外高压隔离真空负荷开关（一下简称负荷开关）是新一代高压电器产品，经严格的型式试验和长期试运行考核，各项技术性能指标全部达到GB3804和IE标准，适用于额定电压40.5kV、额定电流1250A、三相交流50Hz的供电网络中。

2.说明
a.采用真空灭弧室灭弧，无爆炸危险。

b.隔离刀与三相真空灭弧室联动，分闸时有明显的隔离断口。

c.机体的零部件全部采用不锈钢材料，底架采用不锈钢材料或热镀锌外
加防紫外线保护涂料和碳钢材料，确保了机体在户外环境下的正常运行。

d.安装方式为双杆式，电动操作为主，也可采用手动或远程遥控操作。

e.开断能力大，安全可靠，寿命长，可频繁操作。

f.广泛适用于农网、城网、铁路等配变电线路改造。

3.工作原理
负荷开关是由隔离刀和真空灭弧室这两大组件组成。

隔离刀承担了合闸和分闸时绝缘作用，真空灭弧室承担熄灭电弧的作用。

隔离刀是由弹簧过中机构进行分合闸操作的，过中弹簧提供了隔离刀合闸时所需要的能量，并保证了真空灭弧室在分闸时熄灭电弧而不受人为因素的影响，真空灭弧室在隔离刀的分闸过程中，有快速机构提供灭弧室的分闸速度。

隔离刀的三相联动操作确保了灭弧室的分闸同期性。

ZW30-40.5真空断路器现场检修作业指导书1 适用范围1.1本指导书适用于额定电压35kV的真空断路器的定期维护、检修、缺陷处理等现场检修。

其他类型的真空断路器的现场检修可参照执行。

1.2 真空断路器的检修需贯彻预防为主，计划检修和诊断检修相结合的方针，作到应修必修，修必修好、安全第一、质量为先。

2 引用标准GBJ147—90电气装置安装工程高压电器施工验收规范DL/T596—1996电力设备预防性试验规程GB50150—91电气装置安装工程电气设备交接试验标准GB50171—92电气装置安装工程盘、柜及二次回路接线施工验收规范JGJ46—88施工现场临时用电安全技术规范DL408—91电业安全工作规程《高压开关设备反事故技术措施》《真空开关使用手册》《电气设备故障检测手册》3 检修项目3.1日常维护项目3.1.1 绝缘部件的检查与清扫；3.1.2 机械转动部件润滑与检查；3.1.3 紧固部件的检查与紧固；3.1.4 断路器各运动部件行程的检查；3.1.5 带电显示装置检查；；3.1.6 开关（柜）接地检查3.1.7 开关（柜）五防功能检查。

3.2 预防性试验项目3.2.1 绝缘电阻；3.2.2 交流耐压；3.2.3 辅助回路和控制回路交流耐压；3.2.4 导电回路电阻；3.2.5 断路器的机械特性试验（分、合闸时间,同期性,触头开距及弹跳）3.2.6 操作机构合闸接触器、分合闸线圈的最低动作电压；3.2.7 合闸接触器、分合闸线圈的绝缘电阻及直流电阻；3.2.8 真空灭弧室真空度的测量；3.2.9 检查动触头上的软联接夹片有无松动；3.2.10 带电显示装置检查；3.2.11 开关（柜）接地检查；3.2.12 开关（柜）五防功能检查。

3.3 定期检修项目3.3.1 检查断路器的行程和超行程；3.3.2 检查真空灭弧室是否漏气；3.3.3 检查二次回路的接线是否松动；3.3.4 检查辅助开关的接触是否良好；3.3.5 测量每相主导电回路的电阻值；3.3.6 检查各运动部件的润滑情况；3.3.7 检查各紧固螺栓是否松动；3.3.8 断路器三相同期性的检查；3.3.9 断路器分、合闸速度的测试；3.3.10 检查断路器缓冲器的性能；3.3.11 检查操作机构各运动部件的动作情况；3.3.12 分合闸最低动作电压值测试；3.3.13 按照产品说明书进行各项操作试验；3.3.14 带电显示装置检查；3.3.15 开关（柜）接地检查；3.3.16 开关（柜）五防功能检查。

名称：ZW30-40.5户外高压真空断路器型号：ZW30-40.5ZW30-40.5户外真空断路器, 系三相交流50HZ,额定电压为40.5kV、户外固定式高压配电设备,可作为分、合负荷电流、过载电流及短路电流之用.特别适用于重污染和各种频繁操作的场所.本断路器配有0～3只LZZBJ2-40.5W电流互感器, 每只互感器最多可以实现3组电流比及四种精度等级要求, 用于保护 . 操作机构选用CT17-IVB型弹簧操动机构,密封结构内充0.02MPa(20℃)SF6气体,以保证“灭弧室”内宝持正压,防止水分的渗入.佳吉电气专业生产专业的真空灭弧室, 外形尺寸小, 灭弧能力强, 开断容量大.本断路器符合1984-2003 、 IEC62271等相关标准.详细介绍1、用途与特点:ZW30-40.5户外真空断路器,系三相交流50HZ,额定电压为40.5kV、户外固定式高压配电设备,可作为分、合负荷电流、过载电流及短路电流之用.特别适用于重污染和各种频繁操作的场所.本断路器配有0～3只LZZBJ2-40.5W电流互感器,每只互感器最多可以实现3组电流比及四种精度等级要求,用于保护.操作机构选用CT17-IVB型弹簧操动机构,密封结构内充0.02MPa(20℃)SF6气体,以保证“灭弧室”内宝持正压,防止水分的渗入.专业的真空灭弧室,外形尺寸小,灭弧能力强,开断容量大.佳吉电气本断路器符合1984-2003、IEC62271等相关标准.2、使用环境条件：海拔高度:1000m及以下(超海拔时，要特别说明)环境温度:－40℃～+40℃相对湿度:日平均值≤95%月平均值≤95%无尘埃、烟、腐蚀性和可然性气体、蒸汽、或烟雾的污染及剧裂震动的场合。

辅助电路中感应的电磁干扰的幅值≤1.6kV。

3、技术参数：。

ZW30-40.5真空断路器该产品总体为支柱式，三相共装在一个机构箱上，灭弧室动端通过拐臂，绝缘拉杆为机构的输出轴相联。

机构和与断路器联接的连杆在一个防水的箱体内。

1.1 ZW30-40.5型户外真空断路器概述:ZW17系列40.5KV型户外真空断路器，是长高恒业电力设备有限公司开发的具有国际九十年代初水平的户外产品。

它既可用于发电厂，变电站，电力设备和电力线路的控制和保护，也可用于频繁操作的场所，她不但用于新变电所的建设，而且也适用于老变电所的无油化改造。

1.2产品用途及使用条件ZW30系列40.5KV型户外真空断路器用于交流50HZ的三相电力系统，作为分、合负荷电流，过载电流及短路电流之用。

产品根据使用条件可分为普通型、防污型及高原型符合标准：GB1984《交流高压断路器》和IEC56《交流高压断路器》的标准，及ONJ.520.023JT（户外高压真空断路器技术条件）。

普通型产品条件：周围空气温度上限+40℃下限一般地区-30℃,高寒地区-40℃海拔：2000 m分压不超过700Pa（相当于风速34 m/S）地震烈度，不超过8度空气污染程度Ⅲ级ZW30-40.5型户外真空断路器技术参数表:表1注：高原型：外绝缘水平为34cm/kv。

1.5断路器调整后达到的技术数据如表2表21.3产品结构和工作原理该产品总体为支柱式，三相共装在一个机构箱上，灭弧室动端通过拐臂，绝缘拉杆为机构的输出轴相联。

机构和与断路器联接的连杆在一个防水的箱体内。

如图2所示。

断路器的传动机构是由连杆和拐臂组成，灭弧室的动端通过拐臂，绝缘拉杆，联杆和操动机构的输出轴相连。

输出轴的转动带动实现灭弧室动触头进行，分合动作。

见下图32.1产品主要部件的结构简述该产品主要由真空灭弧室，电流互感器，传动机构及操动机构组成。

本产可配装电磁及弹簧两种机构。

为了避免由于充SF6气体及充油所带来的一系列问题，本产品采用干式，检修及维护方面。

2.2本产品配有电流互感器，每相可以带四个绕组，其中二个用于测量，二个用于保护。
