10KV高压动态无功补偿技术协议要点一、背景高压电力系统中，电流和电压之间的相位差引起了无功电能的流失，使得电力系统效率低下。
传统的无功补偿器通常采用静态方式进行无功补偿，效果不佳。
而采用动态无功补偿技术，可以有效地提高电力系统的效率，减少电能的损耗，降低系统损耗和能源消耗。
二、技术原理动态无功补偿技术基于功率电子技术，通过瞬时响应的无功电流，来实现对电压和功率因数的控制。
这种技术能够在瞬间感知到状态改变，快速响应实现调节，并能够适应不同负荷情况，使得电力系统在不同情况下都能够保持较佳的效率。
三、技术要点1.高效的响应能力：动态无功补偿器能够大幅提高响应速度，实现快速的无功补偿。
这种技术的响应速度通常在20ms以内，对于电力系统来说非常重要。
2.精准的电气参数控制：动态无功补偿器能够精确地控制电气参数，比如电压、电流、功率因数等，确保电力系统的稳定性和高效性。
3.自适应控制能力：动态无功补偿器具有自适应控制能力，能够自动适应电力系统的负荷变化，从而实现对功率因数的自动调节。
4.可靠的保护机制：动态无功补偿器还具有完善的保护机制，可以监测电力系统的工作状态，一旦出现异常情况，能够自动切断电力系统的连接，保护设备和人员的安全。
四、应用范围动态无功补偿技术主要应用于中、高压电力系统中，特别是适用于电容器、感性负载等需要进行无功补偿的场合。
在电网运行、电压稳定、电力质量、室内外电气设备等方面，都有着广泛的应用。
五、同时考虑的问题在使用动态无功补偿技术时，还需要考虑配合使用电力设备的其它技术，比如中压柜、高压电机、电力电子等，以实现对整个电力系统的协调运行和优化控制。
六、动态无功补偿技术作为现代电力系统中的一种新型技术，能够提高电力系统的效率，减少无功电能的流失，从而减少能源消耗，是现代电力系统运行的重要组成部分。
通过对技术原理、技术要点和应用范围的了解，我们能够更好地使用其优势，提升电力系统的效率和可靠性，实现更好的能源利用和环境保护。
10KV开闭所技术协议协议名称：10KV开闭所技术协议1. 范围本协议适用于10KV开闭所的技术标准和规范，旨在确保设备的安全、可靠运行，保障电力系统的稳定供电。
2. 术语和定义2.1 10KV开闭所：指用于10KV电力系统的开关设备，包括断路器、隔离开关、接地开关等。
2.2 设备供应商：指为10KV开闭所提供设备的公司或个人。
2.3 设备用户：指使用10KV开闭所设备的公司或个人。
3. 技术要求3.1 设备选型3.1.1 设备供应商应根据用户需求，提供符合国家标准和行业规范的10KV开闭所设备选型方案。
3.1.2 设备选型应考虑电流容量、短路承受能力、操作特性等因素，并提供相应的技术参数和性能指标。
3.1.3 设备选型方案应提供设备的外观尺寸、重量、安装方式等详细信息。
3.2 设备设计3.2.1 设备供应商应根据用户需求，提供符合国家标准和行业规范的10KV开闭所设备设计方案。
3.2.2 设备设计应满足电气安全、机械强度、环境适应性等要求，并提供相应的设计文件和证明材料。
3.2.3 设备设计方案应包括主要元器件的选型、接线图、布置图、维护通道设计等详细信息。
3.3 设备制造3.3.1 设备供应商应按照设备选型和设计方案进行制造，确保设备的质量和性能符合要求。
3.3.2 设备制造应符合国家标准和行业规范的要求，包括材料选用、工艺流程、检测方法等。
3.3.3 设备制造过程中应进行严格的质量控制和检验，确保设备的可靠性和稳定性。
3.4 设备安装3.4.1 设备供应商应根据设备选型和设计方案提供详细的设备安装指南。
3.4.2 设备安装应按照国家标准和行业规范进行，确保设备的安全、可靠运行。
3.4.3 设备安装过程中应进行必要的测试和调试，确保设备的正常工作。
3.5 设备运行和维护3.5.1 设备用户应按照设备供应商提供的操作手册进行设备的运行和维护。
3.5.2 设备运行和维护应遵循国家标准和行业规范的要求，包括定期检查、维修、保养等。
10KV线路自动调压装置SVRQ-12/XXX摘要：SVRQ-10馈线自动调压器是一种通过自动调节变比来保证输出电压稳定的装置，可以在30%的范围内对输入电压进行自动调节，特别适用于电压波动大或压降大的线路。
一、概述目前我国城网网架结构相对比较完善，但随着人们生活水平的不断提高，对电压质量的要求将会越来越严格。
在农村电网中，特别是偏远山区，电网结构不合理、导线截面细、馈线线路长、供电半径大、无功补偿能力不足等问题。
供电电压低的问题很难得到根本解决。
SVR 安装在距线路首端1/2 处或2/3处可以使线路的电压质量得到保证，可延长供电半径2～3倍。
另外在矿山、机场、风电场均有广泛的用途。
SVRQ-10馈线自动调压器是一种通过自动调节变比来保证输出电压稳定的装置，可以在30%的范围内对输入电压进行自动调节，特别适用于电压波动大或压降大的线路。
将这种调压器安装在馈电线路的适当位置，在一定范围内可以对线路电压进行调整，保证用户的供电电压合格。
二、结构简介SVR馈线自动调压器主要由三部分组成即：三相自耦式调压变压器、三相有载分接开关、智能控制器。
1、三相自耦式调压变压器：自耦变压器的分接抽头通过分接开关的不同接点串联在输入与输出之间，用来改变调压器变比；三相并励绕组为自耦变压器的公共绕组，它可以产生传递能量的磁场；并励绕组用细导线绕成，其匝数很多，因此具有较大的电阻，使得通过它的励磁电流较小。
2、三相有载分接开关：调压器内分接开关为三相油浸式有载分接开关，可在不中断负载电流的情况下通过改变档位来改变变压器的线圈抽头，从而改变其输出电压。
3、智能控制器：馈线自动调压控制器是专门为SVR 而设计的测控装置。
控制器面板控制器通过检测SVR 输出侧电压、电流信号和分接开关档位信号，如输出侧电压大于基准值并且超过允许范围、控制器开始延时，如延时时间和动作间隔时间均满足，则控制器发出下降指令。
降低当前输出端电压。
否则控制器发出上升指令升高当前电压。

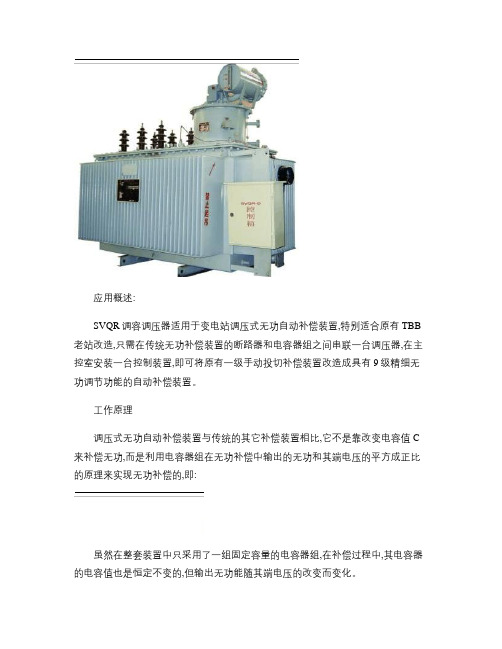

应用概述:SVQR调容调压器适用于变电站调压式无功自动补偿装置,特别适合原有TBB 老站改造,只需在传统无功补偿装置的断路器和电容器组之间串联一台调压器,在主控室安装一台控制装置,即可将原有一级手动投切补偿装置改造成具有9级精细无功调节功能的自动补偿装置。
工作原理调压式无功自动补偿装置与传统的其它补偿装置相比,它不是靠改变电容值C 来补偿无功,而是利用电容器组在无功补偿中输出的无功和其端电压的平方成正比的原理来实现无功补偿的,即:虽然在整套装置中只采用了一组固定容量的电容器组,在补偿过程中,其电容器的电容值也是恒定不变的,但输出无功能随其端电压的改变而变化。
组成结构:调压式无功自动补偿装置主要由一次部分和二次部分组成。
设备一次系统图如下:SVQR组成原理示意图一次部分:隔离开关(QS、自耦调压器(SVQR、避雷器(F、串联电抗器(L、电力电容器(C、放电线圈(FD。
二次部分:控制装置。
产品主要特点1、无功补偿方式新颖,技术先进。
突破了用断路器、真空接触器等开关投切电容器的传统无功补偿方式,提出了一种全新的技术思路,通过调压器改变固定电容器组的端电压,实现无功精细补偿;2、无功补偿精细,单台SVQR可实现9级补偿,无功补偿设备利用率高,控制器跟踪变电站负荷,自动控制设备输出的无功量,使变电站功率因数保持在较高水平,且大大减少了无功过补导致设备退网的可能性;3、成套装置损耗小,低于0.3%,且设备自身不产生谐波;4、对电容器或变电站冲击极小,调压器每档级差仅几百伏,且电容器不脱网,档位过渡平稳,提高了设备使用寿命;5、特别适合老站改造,原有电容、电抗、放电线圈等设备可利旧,只需增加一台调压器及控制屏即可将原有固定补偿装置变为自动补偿装置;6、控制器自主开发,采用DSP高速数字处理芯片,功能强大,抗干扰能力强;7、具有完备的通信和数据存储功能。
可采集实时数据并记录三个月的历史运行数据,通过无线通讯模块、GPRS等任何一种通讯方式,可实现数据传输、就地及远程监控。
1 简介SVR-XX/DD-9/ZK型线路自动调压器是沈阳东电科发科技有限公司研制的用于改善电能质量的专利产品。
国家授权专利号：ZL 01 2 50820.9。
其中XX代表调压器容量，DD代表调压器适用的电压等级kV，ZK代表采用真空灭弧型有载分接开关。
我国幅员辽阔，各地域经济发展不平衡，电力供电网络也存在着很大差异。
经济发达地区用电负荷比较大，用电负荷集中，变电站分布的比较密集，配电线路的供电范围一般不超过15公里。
经济相对落后的地区用电负荷小，负荷比较分散，变电站分布的较为稀疏，这样造成了很多地方供电半径超过正常范围，有些农村地区的供电半径可能达到50公里以上。
长距离的送电必然会造成线路的中后端的电压过低或大幅度的波动，解决此类问题的最为经济的方法就是分散调整电压。
本产品是在电力供电系统实现分散调整电压的一种装置。
可广泛使用于供电距离比较远、供电负荷大、电压波动大电能质量达不到使用标准的供电线路。
也可以用于电压质量不能满足生产需要的工、矿企业。
2 工作原理及原理图线路自动调压器是由具有9个分接头的自耦变压器、有载调压开关以及能随负荷大小跟踪线路末端电压的自动控制器组成。
自耦变压器分为主线圈和调压线圈，调压线圈每分接头间电压差为2.5%总的调压范围为20%，另有三相三角形接线的二次线圈主要用于消除三次谐波以及提供自动控制器及有载调压开关的工作电源。
电源侧主接线可以通过有载调压开关从分接头1到分接头9切换。
负荷侧主接线根据用户需要的调压范围确定固定接线。
如用户需求的调压范围为0～+20%时，负荷侧主接线固定接在分接头1上，此时1档为调压器直通档；用户需求的调压范围为-5%～+15%时，负荷侧主接线固定接在分接头3上，此时3档为调压器直通档；用户需求的调压范围为-10%～+10%时，负荷侧主接线固定接在分接头5上，此时5档为调压器直通档。
调压器负荷侧A 、C 相装设电流互感器内部差接，负荷侧A 、C 相装设电压互感器（双向电源时电源侧A 、C 相也装设电压互感器）。

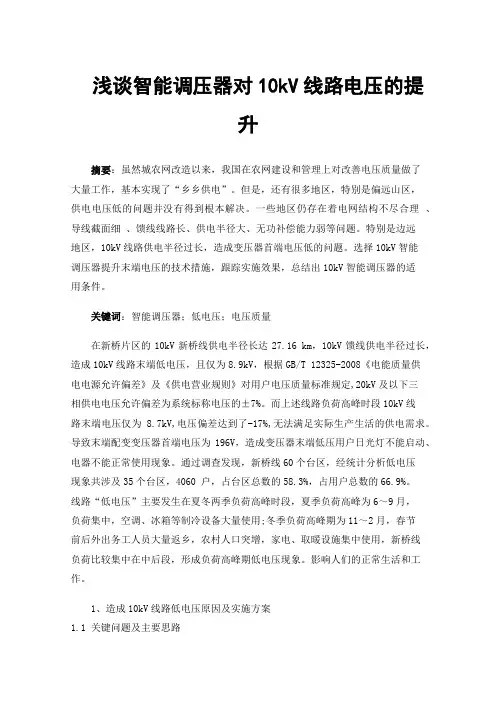

浅谈智能调压器对10kV线路电压的提升摘要：虽然城农网改造以来，我国在农网建设和管理上对改善电压质量做了大量工作，基本实现了“乡乡供电”。
但是，还有很多地区，特别是偏远山区，供电电压低的问题并没有得到根本解决。
一些地区仍存在着电网结构不尽合理、导线截面细、馈线线路长、供电半径大、无功补偿能力弱等问题。
特别是边远地区，10kV线路供电半径过长，造成变压器首端电压低的问题。
选择10kV智能调压器提升末端电压的技术措施，跟踪实施效果，总结出10kV智能调压器的适用条件。
关键词：智能调压器；低电压；电压质量在新桥片区的10kV新桥线供电半径长达27.16 km，10kV馈线供电半径过长，造成10kV线路末端低电压，且仅为8.9kV，根据GB/T 12325-2008《电能质量供电电源允许偏差》及《供电营业规则》对用户电压质量标准规定,20kV及以下三相供电电压允许偏差为系统标称电压的±7%。
而上述线路负荷高峰时段10kV线路末端电压仅为8.7kV,电压偏差达到了-17%,无法满足实际生产生活的供电需求。
导致末端配变变压器首端电压为196V，造成变压器末端低压用户日光灯不能启动、电器不能正常使用现象。
通过调查发现，新桥线60个台区，经统计分析低电压现象共涉及35个台区，4060 户，占台区总数的58.3%，占用户总数的66.9%。
线路“低电压”主要发生在夏冬两季负荷高峰时段，夏季负荷高峰为6～9月，负荷集中，空调、冰箱等制冷设备大量使用;冬季负荷高峰期为11～2月，春节前后外出务工人员大量返乡，农村人口突增，家电、取暖设施集中使用，新桥线负荷比较集中在中后段，形成负荷高峰期低电压现象。
影响人们的正常生活和工作。
1、造成10kV线路低电压原因及实施方案1.1 关键问题及主要思路引起电网电压波动的因素很多，而长线路阻抗产生压降是主要原因之一。
目前的调压方式主要有：（1）新建变电站;（2）调整变电站主变压器的分接头以改变系统电压；（3）在系统中合理配置无功补偿设备，改善电网的无功潮流分布；（4）按调压要求改善线路参数，按容许电压损耗选择导线截面；（5）增加配电线路的导线数量以分担负载。
SVR馈线调压器应用简介工作原理SVR馈线调压器是一个特殊设计的有载调整装置的自耦变压器组成，它可以自动“监视”并平滑地调节输出电压，使其输出电压保证在要求的电压范围内。
27档调压可实现每步调压幅度为线路电压的0.75%，如图所示。
图：工作原理图（法拉迪电气）调压器结构调压开关油位计电源侧套管负载套管温度计探头散热片铭牌（法拉迪电气）调压器功能和特点精度高：在设定范围内可实现27级调压寿命长：独特调压分接头设计，避免调压时产生电弧，可保证近百万次操作寿命。
免维护：全密封设计，防护等级高，耐候性优良，可长时间免于维护。
灵活：可灵活的安装于线路和变电站内，必要时可退出运行和开闭所功能。
功能强：通过控制器的RS232接口，实现SCADA配电自动化。
损耗低：设计最大限度的降低铁损，减小空载损耗。
经济：能经济有效的调节线路电压，大幅度降低线路损耗和延长设备使用寿命。
应用方案电压严重不足线路有些线路因负载过大或输电距离太长，电压严重不足，如修建变电站，造价过于昂贵。
这时可在线路上电压开始超出运行范围位置安装线路调压器来调节线路电压，保证末端用电设备工作电压达到正常水平，如图所示：（法拉迪电气）在变压器总出线侧变压器的调节装置和线圈共一个油箱，调压分接头的频繁动作会造成绝缘油的裂化，增加变压器的维修量，从而诱发各种潜在问题。
这时在变压器总出线侧安装电压调节器可代替变压器调压装置，大大减少变压器维修量，降低线路安全隐患，如图所示：（法拉迪电气）在重要10kV出线分支如果出线A分支较长，负载较大，而出线B分支较短时，用变压器的调压分接头无法满足每一路的具体要求。
这时可在出线A和出线B分别加装调压器以满足不同用户调压要求，如图所示：（法拉迪电气）。
10kv调压器工作原理
10kV调压器是一种用于将高电压转换为低电压的电力设备。
其工作原理基于电磁感应的原理。
当高压电源接通时，高压电流通过主绕组，产生一定的磁场。
这个磁场也穿过调压器的副绕组。
由于主绕组和副绕组的匝数不同，电源侧的高压电流会在副绕组中产生电动势，从而产生一定的电流流过负载。
同时，由于副绕组的匝数较大，使得电压得到降低。
调整副绕组的匝数比例，可以实现输出电压的精确调节。
当副绕组的匝数比例增加时，输出电压将减小，当副绕组的匝数比例减小时，输出电压则增大。
此外，在调压器中还会加入稳压电路，用于确保输出电压的稳定性。
稳压电路通过反馈将输出电压与参考电压进行比较，并根据差异来调整副绕组的匝数比例，以使输出电压维持在预定范围内。
总之，10kV调压器通过电磁感应原理实现高压电能的降压，同时利用稳压电路来确保输出电压的稳定性。
这种工作原理使得调压器在电力系统中扮演着重要的角色，用于为各种负载提供所需的低电压供电。

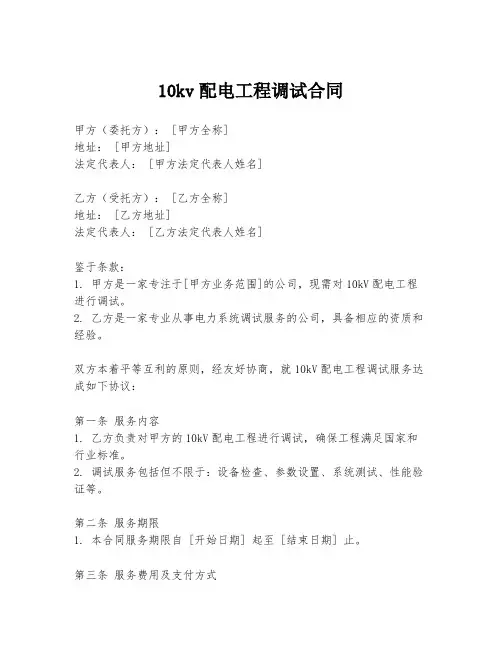

10kv配电工程调试合同甲方（委托方）： [甲方全称]地址： [甲方地址]法定代表人： [甲方法定代表人姓名]乙方（受托方）： [乙方全称]地址： [乙方地址]法定代表人： [乙方法定代表人姓名]鉴于条款：1. 甲方是一家专注于[甲方业务范围]的公司，现需对10kV配电工程进行调试。
2. 乙方是一家专业从事电力系统调试服务的公司，具备相应的资质和经验。
双方本着平等互利的原则，经友好协商，就10kV配电工程调试服务达成如下协议：第一条服务内容1. 乙方负责对甲方的10kV配电工程进行调试，确保工程满足国家和行业标准。
2. 调试服务包括但不限于：设备检查、参数设置、系统测试、性能验证等。
第二条服务期限1. 本合同服务期限自 [开始日期] 起至 [结束日期] 止。
第三条服务费用及支付方式1. 服务费用总额为人民币 [金额] 元（大写：[金额大写]）。
2. 支付方式：甲方应在合同签订后 [时间] 内支付 [百分比]%的预付款，余款在调试完成并验收合格后 [时间] 内一次性支付。
第四条双方权利与义务1. 甲方应提供必要的现场条件和相关资料，确保乙方顺利进行调试工作。
2. 乙方应按照合同约定的时间、质量完成调试服务，并提供相应的技术支持。
第五条质量保证与验收1. 乙方完成调试后，甲方应在 [时间] 内组织验收，验收标准按照国家和行业相关标准执行。
2. 如调试结果不符合验收标准，乙方应在 [时间] 内完成整改，并重新提交验收。
第六条违约责任1. 如一方违反合同约定，应向对方支付违约金，违约金的数额为违约方应支付或应收服务费用的 [百分比]%。
第七条合同变更与解除1. 因不可抗力导致合同无法履行时，双方可协商变更或解除合同。
2. 双方应提前 [时间] 书面通知对方变更或解除合同的意向。
第八条争议解决1. 本合同在履行过程中发生争议，双方应协商解决；协商不成时，可提交至甲方所在地人民法院诉讼解决。
第九条其他1. 本合同一式两份，甲乙双方各执一份，具有同等法律效力。
SVR调压器技术协议10kV调压器（技术协议）2013年5月20日SVR技术协议1. 总则本技术协议的使用范围，仅限于10kV馈线自动调压器的技术协议。
它提出了该设备的功能、技术指标、结构、安装和调试等方面的技术要求。
本技术协议经甲、卖方双方签字确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
2. 执行标准GB 1094.1-1996 电力变压器第1 部分总则GB 1094.2-1996 电力变压器第2 部分温升GB 1094.3-2003 电力变压器第3 部分绝缘水平、绝缘试验和外绝缘空气间隙GB 4109-88 高压套管技术条件GB/T 5582-93 高压电力设备外绝缘污秽等级GB/T 6451-1995 三相油浸式电力变压器技术参数和要求GB 7328-87 变压器和电抗器的声级测定GB/T 15164-94 油浸式电力变压器负载导则GB/T 16927.1,2-1997 高电压试验技术DL/T 572-95 电力变压器运行规程Q/SB 007 -2011 SVR 馈线自动调压器3. 使用条件1) 安装方式: 户外2) 海拔高度:?2000m3) 环境温度: 最高气温，45?; 最低气温,35?4) 风压：不超过700 Pa(相当于风速34m/s)5) 污秽等级:? 级6) 倾斜度：?3 度7) 抗震水平:地震引发的地面加速度ag，水平方向低于3 m/s2;垂直方向低于1.5 m/s2 。
8) 周围环境: 无明显污秽和火灾及爆炸危险9) 相对湿度: 月平均相对湿度?90% 日平均相对湿度?95%1SVR技术协议4. 主要技术参数4.1 主要参数1) 系统电压: 10kV2) 容量: 5000 kVA3) 相数: 三相4) 系统频率:50Hz5) 绕组联结标号:Ya06) 冷却方式:ONAN7) 调压方式: 有载调压8) 调压范围: ，0,+20%9) 分接档位:7 档10) 绝缘水平: LI75AC3511) 变压器油牌号: 45#12) 二次电源：装置自备工作电源，无须外接；控制回路AC220V电机回路AC220V或380V13) 调压器额定有功功率损耗小于额定容量0.5%。
14) 调压器外表面的面漆颜色应为429 浅灰。
4.2 控制器参数1) 工作电源：AC85,264V2) 最大功耗：25W3) 模拟输入：1 路电流(0 , 5A)；2 路电压(0 , 250V)4) 电压回路阻抗：大于20k Q ;电流回路阻抗：小于0.3 Q 5)开关量输入:10路空接点输入6)开关量输出:2路(AC 250V 30A) 7) 测量精度：电流(0.5%)，电压(0.5%) 8) 抗干扰等级：符合IEC61000-4:1995等级？要求4.3选配件参数4.3.1 真空断路器1) 额定电压：12kV2SVR技术协议2) 额定电流：630A3) 额定频率：50Hz4) 工频耐受电压：42kV5) 雷电冲击耐压：75kV6) 额定短路开断电流：16kA7) 额定短路关合电流(峰值)40kA 8)额定短路开断次数30次9) 机械寿命10000 次10) 真空断路器具有过流保护功能，内装两只保护CT, CT变比根据设备容量而定;11) 弹簧操作机构具有手动和电动操作功能，储能电机电压交直流220V。
12) 合、分闸控制回路电压: 交流220V。
13) 开关合闸躲涌流装置延时时间为100ms、150ms、200ms、300ms、500ms、1000ms 1500ms可选；出厂时接300ms 开关外置单侧隔离刀闸，刀闸与开关有可靠机械闭锁，防止误操作。
4.3.2 避雷器1) 系统标称电压:10kV2) 避雷器额定电压:17kV3) 避雷器持续运行电压:13.6kV 4) 雷电冲击电流下残压:?50.0kV 5) 操作冲击电流下残压:?42.5kV4.3.3 单相隔离刀1) 安装方式: 户外2) 额定电压:10kV3) 额定电流:630A4) 热稳定电流:16kA5) 工频耐受电压:42kV5. SVR 馈线自动调压器结构形式5.1 波纹箱3SVR技术协议波纹油箱有足够的强度和密封性，在规定的工作条件、负荷条件下运行无渗漏油现象。
5.2 铁心结构及材质1）铁心（叠铁心式）选用优质高导磁取向性冷轧硅钢片，采用全斜接缝、无孔绑扎、槽钢式夹件结构。
2）铁心和较大金属构件均应通过油箱可靠接地。
3）器身不得悬空，紧固螺栓应有防止松动措施。
5.3 套管采用棕色瓷套，爬距不小于372mm应具有良好的抗污秽能力和运行性能。
5.4 变压器油符合相关标准的要求。
5.5 三相有载分接开关:1）开关电动操作接换一次时间:12s2）开关各触点电阻：与有载分接开关级数有关，，5003）开关在额定容量下触头的电气寿命: 〉50000次4）开关机械寿命：〉500000次5）分接开关应有定位措施5.6 通讯1）设备具有RS232通信接口2）通讯方式:GPRS通讯5.7 保护功能1）设有过流保护，当调压器处于过流状态时控制器自动闭锁2）设有欠压保护，当线路电压处于欠压状态时，控制器自动闭锁3）设有日动作次数限制保护，当动作次数达到设定值时，控制器自动闭锁4）具有最高档、最低档限位保护，防止各种方式下可能出现的误操作5）具有瓦斯、油温超限保护6. 设备供货清单供货范围一览表序号设备名称设备型号数量备注容量5000kVA 1 馈线自动调压器SVR-5000/10-7 1 台4SVR技术协议45#油(0~+20%)户外柱上带隔 2 真空断路器ZW10-12G/T630 1 台离刀断路器共 6 只 3 避雷器YH5WS-17/50 2 组共9 个 4 单相隔离刀GW9-10/630 3 组5 GPRS模块1套7.质量保证7.1 制造过程中的所有工艺、材料等( 包括卖方的外购件在内)均符合本技术条件的规定;7.2 本协议中各条款和工作项目的ISO 900-GB/T 1900 质量保证体系, 且该质量保证体系已经过国家认证和正常运转。
8. 标志、包装、贮存和运输8.1 标志:1) 产品的名称、型号2) 额定电压(kV)3) 额定电流(A)4) 额定频率(Hz)5) 额定容量(kVA)6) 各分接电压对应表7) 出厂编号8) 制造年月9) 制造厂名称和商标8.2 包装包装箱牢固，能保证在正常运输情况下装置内的器件不受损伤。
装箱资料包括:1) 装箱单2) 合格证3) 产品使用说明书4) 设备必须的技术资料8.3 贮存和运输5SVR技术协议1) 在贮存和运输装置期间，能保证装置的性能和质量不受影响。
2) 如产品对运输、装卸有其它特殊要求时，会在包装箱上明确标识。
3) 货物到达交货地点后，小心卸车、搬运，并妥善保管。
4) 开箱后发现设备有问题，应及时通知卖方。
9. 技术服务承诺9.1 合同签订后，卖方在合同执行过程中提供全方位的技术支持; 9.2 设备安装过程中，卖方提供安装、调试、投运的技术指导; 9.3 质保期1年，质保期内，设备出现质量问题，卖方免费维修或更换，并对产品实行终身维修;9.4 产品配用软件提供免费升级服务;9.5 卖方负责对用户有关人员的技术和操作培训。
10. 注意事项10.1设备安装点后的线路负载不得大于设备额定容量，否则会导致SVF损坏〜10.2严禁将调压器的输入端与输出端短接，否则将导致SVF损坏〜10.3选配件非卖方提供时可能会出现设备失去保护或保护无效及误动作。
10.4应在SVR进线及出线端分别安装避雷器，设备的接地电阻应小于4Q。
10.5三相有载分接开关应按《GB/T1 0584—89 有载分接开关应用导则》定期进行维护。
11. 现场验收按相关标准执行。
12. 其他甲乙双方盖章确认随技术协议书生效。
本技术协议中未尽事宜由双方协商解决。
6SVR技术协议甲方:签约人:日期:乙方: 签约人:日期:设计单位: 签约人:日期:7SVR技术协议84界*5000SVR 隔离刀旁路）安装示意图 附件2SVR 使用隔离刀旁路）设备安装材料明细表 SVR技术协议序号名称型号数量备注2000kVA以上SVR需用户砌筑1 SVR自动调压器1台水泥台（提供图纸）.森宝户外柱上带隔离刀断路器，CT公司2带刀户外真空断路器12kV/630A 1台变比随调压器容量定。
提供或选3 断路器安装支架专用 1 副应带抱箍和所有标准件。
配件WS-17/50 2 组共6只。
4 氧化锌避雷器YH55 单相隔离刀GW9-12/630 3 组共9只序号名称型号数量备注1 水泥杆12m2 根2横担？63X 6X 1800mm 11副带相应规格抱箍及所有标准件。
连接断路器出线端为© 20孔（6支），调压器、外置电压互感器3铜铝设备线夹26个和隔离刀为© 12孔。
额定电流数值根据线路实际情况定。
4 针式绝缘子P—1ST 18个5 铝并钩线夹JB-2 18 个6 铜铝线鼻子©35-10 孔若干连接避雷器及接地线用直角挂板Z-7 6 耐球头挂环QP-7 6 张用户可根据导线截面积和当地标准7 用盘型悬式绝缘子XP—4 12 个应准选择合适的材料型号材双联弯头挂板WS-7-G 6 备的料楔形耐张线夹NXL- 规格选用 6 材料接地角钢10 个接应满足国家电气装置接地施工8 接地扁铁10 根地规范及接地标准阻值接地引线LJ-35mm 30 米根据线路实际情况定，带绝缘层9 连接用引线LJ-95mm 90 米架空线或电缆均可。
10 螺丝M12 35 20个M16X 250 11双头螺杆各4根耐张横担和隔离刀横担用M16 35012五孔连扳3个安装隔离刀用13水泥台2.5m x 2mX 2.5m容量大于2000kVA时有该项14围栏用户自定1套其它注: 此安装明细表是根据安装示意图所列出，故此表所提供的型号、规格、数量仅供参考，各供电部门可根据实际情况做出调整。
9。
