电缆桥架安装要求及规范指导电缆桥架安装是一项非常重要的工作，它负责承载和保护各种电缆，并将其有序地布置在建筑物内。
在进行电缆桥架安装之前，我们需要了解一些相关的要求和规范指导，以确保安装工作的质量和安全性。
下面是一些常见电缆桥架安装的要求和规范指导。
一、安全要求1. 安装人员要持有相关的安全操作证书，并且熟悉使用和操作相关设备的方法。
2. 在进行安装工作时，必须穿戴符合相关安全标准的个人防护装备，如安全帽、安全鞋、手套等。
3. 安装现场必须保持整洁，组织良好，避免杂物和其他危险物品的存在。
4. 在安装过程中，需要对用于悬挂电缆桥架的地方进行结构强度的评估，确保能够承受预计的电缆负载。
5. 安装过程中需要注意线缆的防护和绝缘，避免对电缆产生损坏。
二、安装步骤1. 在开始安装之前，应对相关施工区域进行勘测和记录，确保了解施工环境和现场条件。
2. 根据设计图纸确定电缆桥架的类型和尺寸，并准备相应的安装配件和工具。
3. 进行电缆桥架的预组装工作，包括连接和固定桥架支架、支撑、横杆等组件。
4. 将预组装好的电缆桥架运送到安装位置，并使用预埋螺栓或其他固定方法将其固定在建筑物结构上。
5. 安装桥架支架和横杆，根据设计要求进行布置和固定。
6. 安装桥架的连接件、转角件和分支件，确保其安装牢固和连接可靠。
7. 安装电缆，将其有序地放置于桥架中，并通过固定装置进行固定和保护。
三、规范指导1. 电缆桥架的安装应符合国家相关标准和规范，如《电缆桥架及其附件》(GB 12956-2011)、《建筑电缆桥架系统安装与验收规范》(GB 50170-2006)等。
2. 安装过程中，应注意保持电缆桥架的垂直和水平度，确保其安装平整并符合设计要求。
3. 电缆桥架安装结束后，需进行验收和测试，确保各项功能和安全指标均满足规范要求。
4. 在进行电缆桥架安装时，应注意避开其他设备和管道，并留足安装和维修的空间。
电缆桥架安装的要求和规范指导是确保电缆系统正常运行和安全使用的重要环节。

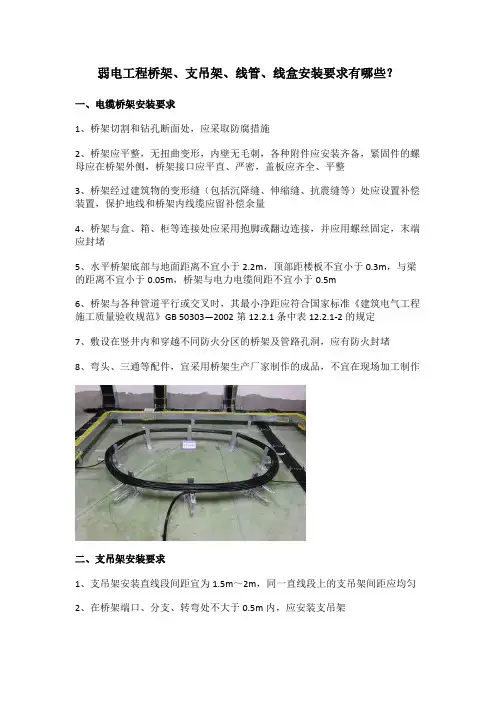

弱电工程桥架、支吊架、线管、线盒安装要求有哪些？一、电缆桥架安装要求1、桥架切割和钻孔断面处，应采取防腐措施2、桥架应平整，无扭曲变形，内壁无毛刺，各种附件应安装齐备，紧固件的螺母应在桥架外侧，桥架接口应平直、严密，盖板应齐全、平整3、桥架经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处应设置补偿装置，保护地线和桥架内线缆应留补偿余量4、桥架与盒、箱、柜等连接处应采用抱脚或翻边连接，并应用螺丝固定，末端应封堵5、水平桥架底部与地面距离不宜小于2.2m，顶部距楼板不宜小于0.3m，与梁的距离不宜小于0.05m，桥架与电力电缆间距不宜小于0.5m6、桥架与各种管道平行或交叉时，其最小净距应符合国家标准《建筑电气工程施工质量验收规范》GB 50303—2002第12.2.1条中表12.2.1-2的规定7、敷设在竖井内和穿越不同防火分区的桥架及管路孔洞，应有防火封堵8、弯头、三通等配件，宜采用桥架生产厂家制作的成品，不宜在现场加工制作二、支吊架安装要求1、支吊架安装直线段间距宜为1.5m～2m，同一直线段上的支吊架间距应均匀2、在桥架端口、分支、转弯处不大于0.5m内，应安装支吊架3、支吊架应平直且无明显扭曲，焊接应牢固且无显著变形、焊缝应均匀平整，切口处应无卷边、毛刺4、支吊架采用膨胀螺栓连接固定应紧固，且应配装弹簧垫圈5、支吊架应做防腐处理6、采用圆钢作为吊架时，桥架转弯处及直线段每隔30m应安装防晃支架。
三、线管安装要求1、导管敷设应保持管内清洁干燥，管口应有保护措施和进行封堵处理2、明配线管应横平竖直、排列整齐3、明配线管应设管卡固定，管卡应安装牢固；管卡设置应符合下列规定：1）在终端、弯头中点处的150mm～500mm范围内应设管卡2）在距离盒、箱、柜等边缘的150mm～500mm范围内应设管卡3）在中间直线段应均匀设置管卡。
管卡间的最大距离应符合国家标准《建筑电气工程施工质量验收规范》GB 50303—2002中表14.2.6的规定4、）线管转弯的弯曲半径不应小于所穿入线缆的最小允许弯曲半径，且不应小于该管外径的6倍；当暗管外径大于50mm时，不应小于10倍5、砌体内暗敷线管埋深不应小于15mm，现浇混凝土楼板内暗敷线管埋深不应小于25mm，并列敷设的线管间距不应小于25mm6、线管与控制箱、接线箱、接线盒等连接时，应采用锁母将管口固定牢固7、线管穿过墙壁或楼板时应加装保护套管，穿墙套管应与墙面平齐，穿楼板套管上口宜高出楼面10mm～30mm，套管下口应与楼面平齐8、与设备连接的线管引出地面时，管口距地面不宜小于200mm；当从地下引入落地式箱、柜时，宜高出箱、柜内底面50mm9、线管两端应设有标志，管内不应有阻碍，并应穿带线10、吊顶内配管，宜使用单独的支吊架固定，支吊架不得架设在龙骨或其他管道上11、配管通过建筑物的变形缝时，应设置补偿装置12、焊接钢管不得在焊接处弯曲，弯曲处不得有弯曲、折皱等现象，镀锌钢管不得加热弯曲13、套接紧定式钢管连接应符合下列规定：1）钢管外壁镀层应完好，管口应平整、光滑、无变形2）套接紧定式钢管连接处应采取密封措施3）当套接紧定式钢管管径大于或等于32mm时，连接套管每端的紧定螺钉不应少于2个13、室外线管敷设应符合下列规定：1）室外埋地敷设的线管，埋深不宜小于0.7m，壁厚应大于等于2mm；埋设于硬质路面下时，应加钢套管，人手孔井应有排水措施2）进出建筑物线管应做防水坡度，坡度不宜大于15‰3）同一段线管短距离不宜有S弯4）线管进入地下建筑物，应采用防水套管，并应做密封防水处理。
电缆桥架安装要求及规范指导电缆桥架是用于电缆敷设和保护的重要设施，安装的质量直接关系到电缆系统的稳定运行和使用寿命。
下面是电缆桥架安装的一些基本要求和规范指导。
1. 安全要求：电缆桥架的安装必须符合国家安全标准和相关规定。
在安装过程中，必须配备好安全设备和保护措施，如佩戴好安全帽、安全鞋，使用安全绳等。
同时，应做好现场交通指示和警示，确保施工区域安全。
2. 质量控制：安装过程中，必须严格执行相关质量控制标准。
首先，对电缆桥架的材料要求必须符合国家和行业的标准要求，如材质、强度等。
其次，进行施工前必须对安装环境进行清理，确保施工区域干净。
在安装过程中，要对每一步进行严格检查和记录，确保安装质量符合要求。
3. 安装方式：根据实际情况选择合适的安装方式，主要有悬挂式、铺设式和吊装式。
悬挂式是指将电缆桥架悬挂在建筑物支架或屋顶结构上，适用于较小跨度的场所。
铺设式是指将电缆桥架平铺在地面或壁面上，适用于较大跨度和较长路线的场所。
吊装式是指将电缆桥架用吊车或起重机进行安装，适用于无法铺设或悬挂的场所。
4. 安装步骤：a. 布置：在施工区域根据设计要求和施工图纸进行桥架布置和定位。
b. 安装支架：根据桥架的类型和安装方式，安装支架和固定件，并进行调整和固定。
c. 拼装桥架：按照设计要求和相关标准，将桥架进行拼装连接，确保连接紧固可靠。
d. 安装附件：安装桥架的附件，如进出线口、连接件、接地等。
e. 调整和整理：调整桥架的水平度和垂直度，保证整齐、美观。
f. 检查验收：对安装的桥架进行全面检查，确保安装质量符合要求。
5. 安装要点：a. 桥架间距要符合设计要求，一般为1.5-2.5米。
b. 桥架的高度应根据电缆的数量和类型确定，以保证电缆能够顺利敷设和维护。
c. 在铺设桥架时，应将电缆进行分类，保持电缆的整齐排列，便于日后的管理和维护。
d. 在桥架的转弯处和交叉口，应设置导向物，以保证电缆的顺利敷设和避免电缆悬空。

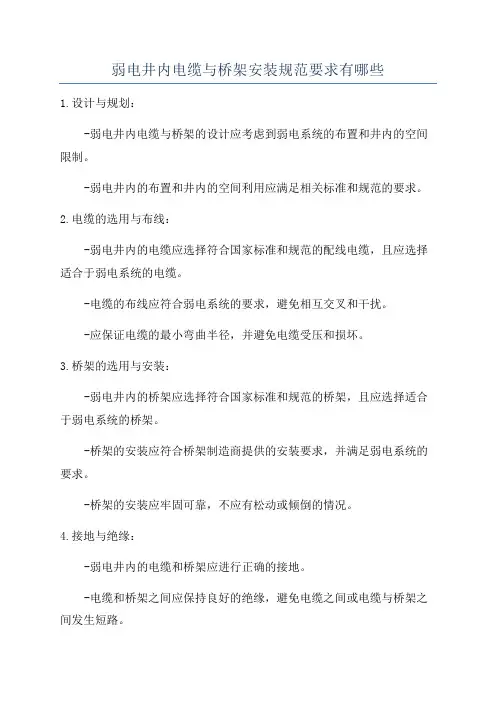

弱电井内电缆与桥架安装规范要求有哪些
1.设计与规划：
-弱电井内电缆与桥架的设计应考虑到弱电系统的布置和井内的空间限制。
-弱电井内的布置和井内的空间利用应满足相关标准和规范的要求。
2.电缆的选用与布线：
-弱电井内的电缆应选择符合国家标准和规范的配线电缆，且应选择适合于弱电系统的电缆。
-电缆的布线应符合弱电系统的要求，避免相互交叉和干扰。
-应保证电缆的最小弯曲半径，并避免电缆受压和损坏。
3.桥架的选用与安装：
-弱电井内的桥架应选择符合国家标准和规范的桥架，且应选择适合于弱电系统的桥架。
-桥架的安装应符合桥架制造商提供的安装要求，并满足弱电系统的要求。
-桥架的安装应牢固可靠，不应有松动或倾倒的情况。
4.接地与绝缘：
-弱电井内的电缆和桥架应进行正确的接地。
-电缆和桥架之间应保持良好的绝缘，避免电缆之间或电缆与桥架之间发生短路。
5.标识：
-弱电井内的电缆和桥架应进行正确的标识，以便于后续维护和管理。
-标识应包括电缆和桥架的名称、编号、用途等信息。
6.安全与环保：
-弱电井内的电缆和桥架的安装应符合相关安全标准和规范的要求，
以确保施工过程中的人身安全和设备安全。
-施工过程中应注意环保，避免对环境造成污染。
总之，弱电井内电缆与桥架的安装规范要求非常重要，不仅关乎到弱
电系统的正常运行，还关乎到人身安全和设备安全。
因此，在进行弱电井
内电缆与桥架的安装之前，应详细了解并遵守相关的标准和规范，以确保
施工质量和安全性。
弱电电路施工标准为了保证弱电工程施工的质量，特制定此标准,规定如下：1.桥架敷设线缆规范要求：(1)、电缆桥架宜高出地在面2.2m以上，桥架顶部距顶棚或其他障碍物不应小于0.3m。
桥架宽度不宜小于O.lm桥架内横断面的填充率不应超过50%o桥架水平敷设时，支撑间距一般为L5~3m,垂直敷设时固定在建筑物构体上的间距宜小于2m o(2)、电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔L5m处应固定在桥架的支架上；水平敷设时，在缆线的首、尾、转弯及每间隔3~5m处进行加固。
(3)、电缆线槽宜高出地面2.2m.在吊顶内设置时，槽盖开启面应保持80mm的垂直净空，线槽截面利用率不应超过50%o(4)、布放线槽缆线可以不绑扎，槽内缆线应顺直，尽量不交叉，缆线不应溢。
(5)、在水平、垂直桥架和垂直线槽内敷设缆线时，应对缆线进行绑扎，松紧适度。
(6)、在同一线槽内的不同信号、不同电压等级的电缆，应分类布置；对于交流电源线路和连锁线路，应用隔板与无屏蔽的信号线路隔开敷设。
(7)、金属线槽敷设时，在下列情况下设置支架或吊架A、线槽接头处；B、间距3m;C s离开线槽两端口0.5m处；D、转弯处；(8)、塑料线槽槽底固定点间距一般为Im,一般规定：A、桥架及槽道的安装位置应符合施工图规定，左右偏差不应超过50mm;B、桥架及槽道水平度每平方米偏差不应超过2mm;(9)、垂直桥架及槽道应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm o(10) .两槽道拼接处水平度偏差不应超过2mm o(11) .吊架安装应保持垂直，整齐牢固，无倾斜现象。
(12) .金属桥架及槽道与节间应接触良好，安装牢固。
2、预埋线槽与暗管敷设缆线应符合下列规定：(1)、敷设管道的两端应有标志，标识出序号和长度。
(2)、敷设暗管时宜采用钢管或阻燃硬质PVC管。
直线管道的管径利用率应为50~60%,弯管道为40-50%,暗管布放4对对绞电缆时,管道的截面利用率应为25~30%,穿线时应加装护口。
关于弱电井内电缆与桥架安装规范要求弱电井内电缆与桥架安装规范要求是为了保证弱电信号的传输质量和系统的稳定运行，从而提高通信、网络和安全设备的性能。
它们遵循一系列标准和规范，下面将详细介绍这些规范要求。
1.1电缆选择：应根据实际需求选择合适的电缆，包括电缆的种类、导体材质、绝缘材料以及电缆芯数。
电缆应具备良好的电磁屏蔽性能和耐火性能。
1.2电缆敷设：电缆应按照设计方案进行敷设，且不得交叉敷设。
电缆应尽量远离强电线路，以免受到电磁干扰。
电缆的敷设应保持整齐、平直，不得有明显的弯曲。
1.3电缆固定：电缆应固定在弱电井内的桥架上，固定点应均匀，不准有松动。
固定点应远离电缆接线盒、端子等易产生热量的部件。
1.4弯曲半径：电缆在弱电井内的弯曲半径不得小于电缆规定的最小弯曲半径。
在电缆与端子接头处的弯曲半径应适当大些，以减少机械应力对电缆的影响。
1.5上架高度：电缆架设高度应符合施工图设计要求，且电缆应能够保持一定的张力，不得产生过大的弯曲。
1.6弱电井内电缆间距：不同种类的电缆应保持相应的间距以避免干扰。
电缆间距应符合相关标准规定。
2.1桥架选择：根据实际需求选择合适的桥架，包括桥架的材料、型号、规格等参数。
桥架应具备良好的机械强度和耐腐蚀性能。
2.2桥架安装：桥架应按照设计方案进行安装，固定牢固，不得有抖动和松动。
桥架的水平度应符合要求。
2.3桥架间距：不同种类的电缆桥架应保持相应的间距以避免干扰。
桥架间距应符合相关标准规定。
2.4桥架高度：桥架应安装在适当的高度，以方便敷设和维护电缆。
桥架高度应符合相关标准规定。
2.5桥架转弯：在桥架转弯处，应采用合适的转弯衔接件，以保持桥架的连续性。
转弯半径应符合要求，不得过小。
2.6桥架接地：桥架应进行接地处理，以提高系统的抗干扰性能和安全性。
除了以上规范要求外，还应按照电缆供应商的要求进行安装和维护。
在安装过程中，应注意对电缆的保护，避免拉伸、压迫或损坏电缆。
同时，还应进行充分的测试和调试，确保电缆和桥架安装质量和性能达到预期要求。
弱电桥架安装施工要求及规范详解一般规定1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图12.1.312.1.3电缆桥架组装图4 金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:•金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；•非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；•镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12.2 施工准备2.1 技术准备１)按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２)施工执行工艺标准、图集、规范齐全。
３)电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４)根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。

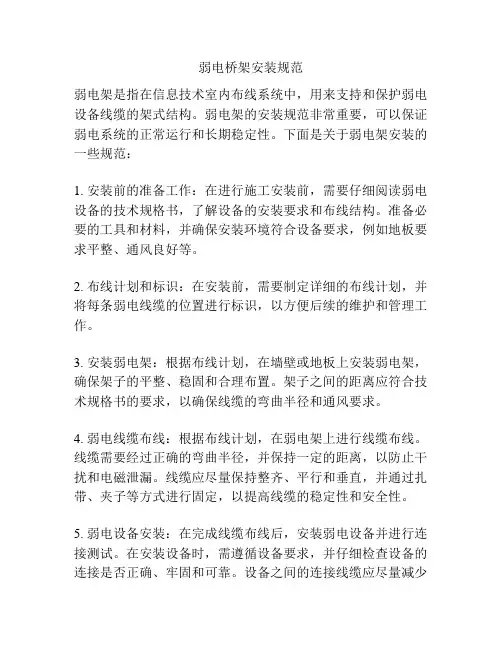

弱电桥架安装规范弱电架是指在信息技术室内布线系统中，用来支持和保护弱电设备线缆的架式结构。
弱电架的安装规范非常重要，可以保证弱电系统的正常运行和长期稳定性。
下面是关于弱电架安装的一些规范：1. 安装前的准备工作：在进行施工安装前，需要仔细阅读弱电设备的技术规格书，了解设备的安装要求和布线结构。
准备必要的工具和材料，并确保安装环境符合设备要求，例如地板要求平整、通风良好等。
2. 布线计划和标识：在安装前，需要制定详细的布线计划，并将每条弱电线缆的位置进行标识，以方便后续的维护和管理工作。
3. 安装弱电架：根据布线计划，在墙壁或地板上安装弱电架，确保架子的平整、稳固和合理布置。
架子之间的距离应符合技术规格书的要求，以确保线缆的弯曲半径和通风要求。
4. 弱电线缆布线：根据布线计划，在弱电架上进行线缆布线。
线缆需要经过正确的弯曲半径，并保持一定的距离，以防止干扰和电磁泄漏。
线缆应尽量保持整齐、平行和垂直，并通过扎带、夹子等方式进行固定，以提高线缆的稳定性和安全性。
5. 弱电设备安装：在完成线缆布线后，安装弱电设备并进行连接测试。
在安装设备时，需遵循设备要求，并仔细检查设备的连接是否正确、牢固和可靠。
设备之间的连接线缆应尽量减少长度，并避免和其他干扰源接触。
6. 维护和管理：安装完成后，需要进行弱电架的维护和管理工作。
定期检查弱电架和线缆的状态，清理灰尘和杂物，确保通风畅通。
定期检查设备的连接，防止松动和脱落。
若发现问题，及时进行维修和更换，以保证弱电系统的正常运行。
综上所述，弱电桥架的安装规范包括准备工作、布线计划和标识、安装弱电架、弱电线缆布线、弱电设备安装以及维护和管理。
合理、规范的安装操作可以提高弱电系统的可靠性和稳定性，确保信息传输的质量和安全。
弱电桥架安装施工要求及规范详解一般规定1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图12.1.312.1.3电缆桥架组装图4金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定: •金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；•非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；•镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
5电缆敷设严禁有绞拧、铠装压扁、护层断裂和外表严峻划伤等缺陷。
6电缆桥架处如有防火要求的场合，应采取防火隔离措施。
12.2施工准备2.1技术准备１)依照已核准的施工构造设想（施工方案）举行技术、安全交底。
２)施工履行工艺标准、图集、规范齐全。
３)电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４)根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
弱电井里面的桥架、电缆敷设工作，我们往往不很重视，这方面的工作由于不裸露在外面，我们就会爱理不理，甲方要求的时候，我们弄一下，监理要求的时候我们再弄一下，但是到底弄成什么样呢？我们应该对施工人员怎么做技术交底？正文：一、施工准备(一) 作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。
2、电缆桥架及穿楼板的预留洞已处理好,安装防火隔板的埋件已整理好。
3、安装电缆桥架所需要的支架等附件已加工好。
4、竖井内电气预埋管路已整理好。
(二) 材料要求1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用防火制品,钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400～800mm之间时,厚度不小于2mm。
2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。
3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。
4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。
5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。
电线、电缆还应有生产许可证。
6、电气竖井中使用的辅助材料:钻头、电焊条、调合漆、焊锡、焊剂、橡胶绝缘带等。
7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。
8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。
(三) 主要机具1、活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺、兆欧表,高凳等。
(三) 桥架安装1、桥架与支架之间固定采用螺栓。
2、桥架与钢管之间连接采用专用锁母固定,并有跨接地线。
3、当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采用伸缩连接板或伸缩节。
(四) 电缆敷设1、在桥架就位后,即可敷设线缆。
电缆桥架安装要求1 适用范围适用于建筑物内电缆桥架安装工程2 引用标准GB50303《建筑电气工程施工质量验收规范》3 材料要求3.1电缆桥架的型式，规格应与设计相符，并有产品合格证书和质量证明书。
3.2施工前应对电缆桥架进行外观检查并符合下列要求。
3.2.1电缆桥架部件及随带附件齐全。
3.2.2桥架及部件，附件无扭曲变形，毛刺，刃边。
3.2.3防护层无剥落现象，防护层类别与设计要求相符。
3.3电缆桥架应采用专业厂家生产的定型产品，保证质量。
4 主要机具电锤、钢锯、卷尺、扳手、万用表、兆欧表等电工常用工具，高凳焊机等。
5 作业条件配合土建结构施工埋预件预留孔洞，墙面及地面浆完成。
6 操作工艺6.1工艺流程：支架安装桥架安装6.2电缆桥架运输与保护电缆桥架在装运及现场堆置时应理顺，防止变形。
6.3支架安装：6.3.1支架与预埋件焊接固定时，焊缝应饱满。
6.3.2支架与预埋件螺栓固定时，选用螺栓适配连接紧固，防松：零件齐全。
6.4桥架安装：6.4.1桥架应可靠地紧固在支架上，不得有明显的扭曲或向一边倾斜。
6.4.2 桥架间连接板的尺寸应与边框高度配套，梯架边框高度为100 ㎝的须增用一块与其相配合的垂直板（取消水平压板）以增强连接强度。
6.4.2除伸缩缝外，槽架延续连接处的间隙不得大于10㎜，梯架连接处的间隙不得大于12㎜。
6.4.4 在槽架，延续连接的底部须装有护板条，护板条应压紧，接头处应光平直无错口现象。
6.4.5在建筑沉降降缝处，应设置补偿装置。
6.4.6钢制电缆桥架直线不超过 30m，应设伸缩节，铝合金或玻璃钢制电缆桥长度超过 15m 应设伸缩节。
6.4.7 桥架安装完毕应按施工图标志分类，编号在分支、转弯处的直线均应作标志。
6.4.8严禁将桥架直接点焊在金属结构上。
6.4.9 用于组合桥架延续连接及附件的紧固螺栓均应注意螺栓安装方向，螺栓头应在桥架内侧，螺帽在外侧，螺栓长度应适中，紧固后约伸出10㎜为宜。
电缆桥架安装规范及要求
一、电缆桥架安装规范
1、桥架安装在清洁的平整的地基和锚固安装。
2、在安装桥架前，应根据桥架的重量等s定位把桥架的起点或锚固点。
3、应按照国家标准和设计规范的要求，确定桥架的位置，保证桥架
的安装宽度与宽度的比值不应超过比值的规定。
4、桥架顶部应设置护板，护板应按照桥架的不同情况设计，以便挡
住电缆经过的房间内部和外部，降低桥架上的电磁干扰；另外，护板的高
度应与桥架的高度一致。
5、桥架上安装电缆时，要求电缆按照设计要求拉紧，并且不能达到
拉拔过大的程度，以防止电缆的断裂或破损。
6、在桥架安装时，应合理使用钢板和螺栓固定，以避免桥架的振动
造成的损坏；另外，桥架的安装位置也应当牢固，以免安装时发生旋转等
情况。
7、安装时，应将电缆按照预先规定的线路和安装位置进行安装，并
设置传感器来检测线路的电气特性，以确保电缆的正常工作。
8、在安装过程中，应尽可能地将电缆放置在电缆桥架中心部位，以
使电缆更好的隔离电磁波的干扰；同时，应隔离弱电系统线路和强电线路，减少电磁干扰。
9、桥架的安装完毕后，应对电缆桥架的安装进行检查。
电缆桥架安装要求及规范指导电缆桥架安装是指在建筑物内或者建筑物外的电缆敷设过程中，为电缆提供支撑和保护的设备。
为了保证电缆的安全运行和正常使用，人们在电缆敷设过程中需要按照一定的要求和规范进行安装。
下面就为您详细介绍一下电缆桥架安装的要求和规范指导。
一、电缆桥架安装要求1.安装位置选取电缆桥架应设置在离地面1.8米到2.5米高的位置，以方便维护和检修。
对于需要频繁维护或者更换设备的电缆桥架，应考虑设置在比较低的位置，方便人员操作。
2.安装间距要求电缆桥架的安装间距应根据电缆的综合直径确定，一般情况下，电缆的间距应大于其支架宽度的1.5倍。
另外，对于容易产生热的电缆，如高温电缆，应采用适当的间距，以保证电缆散热。
3.安装高度要求电缆桥架的安装高度应符合下面两个要求：一是要方便人们的维护和操作，二是不能与其他设备干扰。
另外，在安装高度的选择上，也要考虑到电缆的直径和重量，以保证电缆的安全及正常敷设。
4.固定支持要求电缆桥架的固定支持应采用可靠的方法，以确保电缆桥架的稳定性和安全性。
在固定支持时，要关注承重能力，并根据电缆的长度和重量合理选择支架的数量。
5.接地要求电缆桥架的金属部件应进行接地处理，以保证人员和设备的安全。
接地处理应符合电力设备的相关规定，确保接地电阻在合理范围内。
6.导线布设要求电缆桥架上的导线应保持整齐布设，避免错位和跳跃，以免影响电缆的通信和传输质量。
另外，在布设过程中，要注意保持电缆桥架的通风和散热，避免因电缆积热而影响电缆的使用寿命。
二、电缆桥架安装规范指导1.相关规范在进行电缆桥架安装之前，要了解并遵守相关的国家标准和规范，如GB＿50217—2008《电缆槽、电缆桥架及支架工程施工及验收规范》、GB 50169-2006《建筑结构工程施工质量验收规范》等。
2.图纸设计在进行电缆桥架安装前，应制定详细的图纸设计，包括电缆桥架的布置、尺寸、支架的数量和位置、接地的方式等内容。
弱电桥架安装规范
弱电桥架安装规范：
弱电桥架是指用于安装弱电线缆的支架系统，用于将各种弱电线缆进行整齐、有序的布置和安装。
为了确保弱电桥架的安装质量和性能，下面是弱电桥架的安装规范：
1. 弱电桥架的选材应符合有关标准要求，一般采用冷轧带钢或冷轧钢板作为支架材料。
2. 安装前应进行现场勘察和测量，确定弱电桥架的布线路径和布置方式。
3. 弱电桥架的安装高度一般为2.4米，如有特殊要求应另行确定。
4. 弱电桥架的安装应保持水平，每段弱电桥架的水平误差不得超过2mm。
5. 弱电桥架的安装应保持整齐、有序，每层弱电桥架之间的高度差不得超过10mm。
6. 弱电桥架的固定方式应牢固可靠，固定螺栓的间距一般为1200mm，固定时应按要求适当加压。
7. 弱电桥架的横向连接处应采用联接件进行连接，确保连接牢固，连接件的使用应符合相关标准要求。
8. 弱电桥架的穿越处应设置防尘板，防止灰尘和杂物进入桥架内部。
9. 弱电桥架的绕线应按照弱电线缆的布线要求进行，避免弯曲、折叠或过度拉伸。
10. 弱电桥架的布线应避免与强电线路和水管等干扰物直接接触，防止干扰和损坏。
11. 安装完毕后，应进行验收和测试，确保弱电桥架的安装质
量和性能达到要求。
以上是弱电桥架安装的规范要求，通过遵循这些规范，可以确保弱电桥架的安装质量和性能达到标准要求，提高弱电线缆的布线效果和安全性能。
弱电桥架安装要求及规范指导一、弱电桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。
(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及弱电路由的疏密来确定弱电桥架的最佳路由。
在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。
(2)荷载计算：计算弱电桥架主干线纵断面上单位长度的弱电重量。
(3)确定桥架的宽度：根据布放弱电条数、弱电直径及弱电的间距来确定弱电桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。
(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。
(5)绘出弱电桥架平、剖面图,局部部位还应绘出空间图,开列材料表。
二、如与电力弱电桥架合用时,应将电力弱电和弱电弱电各直一侧,中间采用隔板分隔。
三、弱电弱电与其它低电压弱电合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电弱电,避免相互间的干扰。
四、弱电桥架安装要求转载请注明出处：杭州弱电施工队专业承揽弱电工程及系统维保，具大型项目实施经验，工程质量优良，工艺规范可靠。
(1)槽式大跨距弱电桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。
(2)弱电桥架与用电设备交越时,其间的净距不小于$2。
(3)两组弱电桥架在同一高度平行敷设时,其间净距不小于$2。
(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。
(4)直线段：注明全长、桥架层数、标高、型号及规格。
弱电井内电缆与桥架安装规范要求
一、施工准备
(一) 作业条件
1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。
2、电缆桥架及穿楼板的预留洞已处理好,安装防火隔板的埋件已整理好。
3、安装电缆桥架所需要的支架等附件已加工好。
4、竖井内电气预埋管路已整理好。
(二) 材料要求
1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用防火制品,钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400--800mm之间时,厚度不小于2mm。
2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,
下料误差应在5mm范围内,切口应无卷边毛刺。
3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。
4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。
5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。
电线、电缆还应有生产许可证。
6、电气竖井中使用的辅助材料:钻头、电焊条、调合漆、焊锡、焊剂、橡胶绝缘带等。
7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。
8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。
(三) 主要机具
1、活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、
手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺、兆欧表,高凳等。
弱电井内电缆与桥架安装规范有哪些要求二、质量要求
质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
弱电井内电缆与桥架安装规范有哪些要求三、工艺流程
确定电缆桥架位置-固定支架-桥架安装-配电箱固定
弱电井内电缆与桥架安装规范有哪些要求四、操作工艺
(一)确定电缆桥架位置
1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。
2、按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸。
3、检查竖井内楼板上预留的洞口位置是否合适,不合适应及时修整，直到上下垂直一至。
(二)固定支架
1、固定桥架的支架采用厂家配套产品,高度为距地面1500--2000mm,用膨胀螺栓固定。
2、桥架下部固定采用10号槽钢,槽钢距墙边不小于50mm,座在楼板的预留洞口,与预埋在洞囗的埋件焊接固定或采用膨胀螺栓与楼板固定。
在槽钢上固定两根50×50×5的角钢,用来直接与桥架连接固定。
3、在楼板的下面有预埋件来固定防火隔板,上托防火枕。
4、电气竖井内固定桥架的支架和槽钢的固定方法见图5-29。
电缆支架全长均应有良好的接地,即将支架与墙上预埋的接地埋件焊成一体。
(续)电气竖井内电缆配线的垂直安装见图5-30。
(三) 桥架安装
1、桥架与支架之间固定采用螺栓。
2、桥架与钢管之间连接采用专用锁母固定,并有跨接地线。
3、当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采用伸缩连接板或伸缩节。
(四) 电缆敷设
1、在桥架就位后,即可敷设线缆。
按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列应整齐.尽量避免交叉。
敷设时要按适当的间距加以固定,并且及时装设标志牌。
电缆终端头,竖井的两端均应装设标志牌。
标志牌上应注明线路编号,无编号时,写明电缆型号、规格及起止地点:字迹应清晰,不易脱落,规格要统一,能防腐,挂装应牢固。
电缆在终端头和接头处要留出备用长度。
2、电缆进入竖井、盘柜以及穿入管子时,出入口应封闭,管口应密封。
明敷在竖井内带有麻护层的电缆,应剥除麻护层,并对其铠装加以防腐。
3、电缆穿过竖井后,用防火枕进行密实封堵。
利用结构施工期
间在楼板底面预埋的埋件,来固定防火隔板,防火隔板采用4mm厚的钢板。
防火枕的规格有三种,其中I型为32O×120×25,Ⅱ型为160×120×25,Ⅲ型为160×75×25,要根据预留洞口尺寸和桥架尺寸,选择防火枕型号。
在防火隔板上摆放防火枕时,要按顺序摆放整齐,挨紧电缆,使防火枕与电缆之间空隙不得大于1cm,防火枕摆放厚度不得小于24cm。
施工前要将封堵部位清理干净。
(五) 配电箱固定
1、明装配电箱采用膨胀螺栓固定。
根据设计图纸要求,确定配电箱的标高和轴线。
先根据装修+0.5m线定出配电箱的下底线,再根据配电箱的外形尺寸确定安装孔的位置,并用冲击钻在固定点钻孔。
钻孔前对应安装孔径选用膨胀螺栓的亢径,再选相应的冲击钻头直径,冲击钻头的直径可选用与膨胀螺栓相同直径或略大一号的直径。
2、如配管为暗配管,采用配电箱背后开孔进线,如为明配管,则采用下开孔进线方式。
3、箱体与钢管之间采用塑料铜线和跨接地线。
如钢管为焊接钢管,则在钢管上焊接接地螺栓作为钢管的跨接接地,导线两端压线鼻子,采用螺栓压接。
如为镀锌钢管,则采用专用抱卡连接。
在配电箱内,该接地线压接在PE母线端子上。
不得从箱体接地保护端子上串接。
4、配电箱应有明显可靠的接地,带有器具的铁制盘面和装有器具的门,均应有明显可靠的裸铜编织线作接地保护线。
配电箱内的PE线不得串接。
5、与配电箱连接的明配管采用管卡固定,并且在距地200mm处应有一处固定点,在距入箱处200mm处也应有一处固定点,管卡应与管径匹配。
6、配电箱上电具、仪表应牢固、平正、整洁,间距均匀,钢端子无松动,启闭灵活,零部件齐全。
7、配电箱安装应牢固、平正,其垂直度允许偏差为3mm。
8、电气竖井内金属线槽与配电箱的安装见图5-31。
交底内容:
弱电井内电缆与桥架安装规范有哪些要求五、成品保护
1、沿桥架敷设电缆,宜在管道及空调工程基本施工完毕后进行,防止其他专业施工时损伤电缆。
2、电缆两端头处的门窗装好,并加锁,防止电缆丢失或损毁。
弱电井内电缆与桥架安装规范有哪些要求六、应注意的质量问题
1、沿桥架敷设电缆时,应防止电缆排列混乱,不整齐,交叉严重。
在电缆敷设前须将电缆事先排列好,画出排列图表,按图表进行施工。
电缆敷设时,应敷设一根整理一根、卡固一根。
2、电缆弯曲半径不符合要求。
在电缆桥架施工时,应事先考虑好电缆路径,满足桥架上敷设的最大截面电缆的弯曲半径的要求,并考虑好电缆的排列位置。
弱电井内电缆与桥架安装规范有哪些要求七、安全注意事项
1、电缆桥架安装时,其下方不应有人停留。
进入现场应戴安全帽。
2、使用人字梯必须坚固,距梯脚40--60cm处要设拉绳,防止劈开。
使用单梯上端要绑牢,下端应有人扶持。
3、使用电气设备、电动工具要有可靠的保护接地(接零)措施。
打眼时,要戴防护眼镜,工作地点下方不得站人。
