c51单片机常用寄存器速查

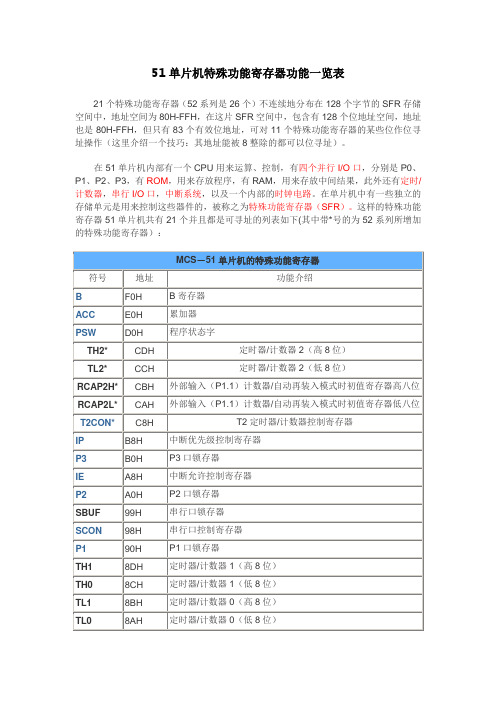

51单片机特殊功能寄存器功能一览表21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SFR存储空间中，地址空间为80H-FFH，在这片SFR空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。

在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。

在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。

这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：分别说明如下：1、ACC---是累加器，通常用A表示这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。

它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。

自身带有全零标志Z，若A＝0则Z＝1；若A≠0则z＝0。

该标志常用作程序分枝转移的判断条件。

2、B--一个寄存器在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。

3、PSW-----程序状态字。

这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。

它的各位功能请看下表：下面我们逐一介绍各位的用途CY：进位标志。

8051中的运算器是一种8位的运算器，我们知道，8位运算器只能表示到0-255，如果做加法的话，两数相加可能会超过255，这样最高位就会丢失，造成运算的错误，怎么办？最高位就进到这里来。

这样就没事了。

51单片机寄存器功能一览表fe51单片机的CPU中，有21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SF存储空间中，地址空间为80H-FFH，在这片SF空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。

在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有OM，用来存放程序，有AM，用来存放中间结果，此外还有定时/计数器，串行I/O 口，中断系统，以及一个内部的时钟电路。

在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SF）。

这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：MCS－51单片机的特殊功能寄存器符号地址功能介绍BF0HB寄存器ACCE0H累加器PSWD0H程序状态字TH2*CDH定时器/计数器2（高8位）TL2*CCH定时器/计数器2（低8位）CAP2H*CBH外部输入（P1.1）计数器/自动再装入模式时初值寄存器高八位CAP2L*CAH外部输入（P1.1）计数器/自动再装入模式时初值寄存器低八位T2CON*C8HT2定时器/计数器控制寄存器IPB8H中断优先级控制寄存器P3B0HP3口锁存器IEA8H中断允许控制寄存器P2A0HP2口锁存器SBUF99H串行口锁存器SCON98H串行口控制寄存器P190HP1口锁存器TH18DH定时器/计数器1（高8位）TH08CH定时器/计数器1（低8位）TL18BH定时器/计数器0（高8位）TL08AH定时器/计数器0（低8位）TMOD89HT0、T1定时器/计数器方式控制寄存器TCON88HT0、T1定时器/计数器控制寄存器DPH83H数据地址指针（高8位）DPL82H数据地址指针（低8位）SP81H堆栈指针P080HP0口锁存器PCON87H电源控制寄存器分别说明如下：1、ACC---是累加器，通常用A表示这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。

51单片机寄存器详解状态寄存器： PSWCY 进位标志位 AC 辅助进位标志位F0 通用标志位RS1 寄存器组选择位高位 RS0 寄存器组选择位低位 0V 溢出标志位 USR 用户定义标志位 P 奇偶标志位电源控制寄存器：PCONSMOD 串行口通信波特率 控制位置位使波特率翻倍 -保留 -保留 -保留GF1 通用标志位 GF0 通用标志位PDWN 低功耗标志位置为进入 低功耗模式IDLE 空闲标志位置位进入空闲模式中断优先级寄存器：IP-保留-保留PT2 定时器2 中断优先级 PS 串行通信中断优先级 PT1 定时器1 中断优先级 PX1 外部中断1 优先级 PT0 定时器0中断优先级 PX0 外部中断0 优先级中断使能寄存器：IEEA 使能标志，位置位则所有中断使能，复位则进制所有中断 -保留ET2 定时器2中断使能ES 串行通信中断使能ET1 定时器1 中断时能EX1 外部中断1 使能ET0 定时器0 中断使能 EX0 外部中断0 使能定时器控制寄存器：TCONTF1 定时器1 溢出中断标志位响应中断后由处理器清零TR1 定时器1 控制置位时定时器1工作 ，复位时，定时器1停止工作 TF0定时器0 溢出标志位，定时器溢出时置位处理器响应中断后清除该位 TR0定时器0控制位置位时定时器0工作，复位时定时器0停止工作IE1 外部中断1 触发标志位当检测到P3.3有从高到低的跳变电平时置位处理器响应中断后由硬件清除该位 IIT1 中断1 触发方式控制位置位时跳变触发，复位时为低电平触发IE0 外部中断1触发标志位当检测到P3.3有从高到低的跳变电平时置位处理器响应中断后由硬件清除该位 IT0 中断1触发方式控制位置位时为跳变触发，复位时为低电平触发定时器工作模式寄存器：TMODGATE 当GA TE 置位时定时器仅当TR=1并且INT=1时才工作，如果GATE=0时，置位TR 定时器就开始工作C/T 定时器非那根好似选择，如果C/T=1 定时器以计数方式工作 C/T=0时以定时方式工作M1 模式选择位高位M0 模式选择为低位定时器2控制寄存器：T2CONTF2 定时器2溢出标志位，定时器2溢出时将置位，当TCLK或RCLK为1时，将不会被置位EXF2 定时器2外部标志，当EXEN2为1时，并在T2EX检测到负跳变时置位，如果定时器2中断被允许，将产生中断。

（一）TMOD（定时器模式控制寄存器）1、字节地址89H，不可位寻址2、各位定义（MSB） （LSB）7 6 5 4 3 2 1 0GATE C/T M1 M0 GATE C/T M1 M0---------------- -----------------控制 T1 控制 T0GATE：门控位。

当GATE=1时计数器受外部中断信号控制C/T ：计数器和定时器选择位。

C/T=0为定时器M1M0 操作方式 功能0 0 方式0 13位计数器0 1 方式1 16位计数器1 0 方式2 可以自动重新装载的8位计数器1 1 方式3 T0分为2个独立的计数器、T1停止计数。

注意：当单片机复位时TMOD各位都为0。

（二）TCON（定时器/外部中断控制寄存器）1、字节地址88H，可位寻址。

2、各位定义MSB LSB7 6 5 4 3 2 1 0TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0TF1：T1溢出标志。

当T1溢出时，有硬件置1，可向CPU发出中断请 求，CPU响应中断后由硬件 TR1：启动T1标志。

IE1：外部中断1请求标志IT1：外部中断触发方式，IT1=0为电平触发方式，低电平有效。

IT1=1为边沿触发标志高电平（三）IE（中断允许寄存器）1、字节地址A8H，可位寻址。

2、各位定义MSB LSB7 6 5 4 3 2 1 0EA *ET2 ES ET1 EX1 ET0 EX0EA：总中断允许位 ==1允许ES：串口中断允许位ET1：T1中断允许位（四）IP（中断优先级寄存器）1、字节地址B8H，可位寻址。

2、各位定义MSB LSB7 6 5 4 3 2 1 0/ / PT2 PS PT1 PX1 PT0 PX0-----------------------------------》优先级从低到高（五）T2CON（T2方式控制寄存器）1、字节地址：C8H2、各位定义：MSB LSB7 6 5 4 3 2 1 0TF2 EXF2 RCLK TCLK EXEN2 RT2 C/T2 CP/RL2（六）TL0，THO，TL1，TH1，TL2，TH2，RCAP2L，RCAP2H（七）SCON（串口控制寄存器）1、位地址98H，可以位寻址2、各位定义MSB LSB7 6 5 4 3 2 1 0SM0 SM1 SM2 REN TB8 RB8 TI RISM0SM1 工作方式 功能说明0 0 0 移位寄存器方式（用于IO扩展）0 1 1 8位UART波特率可变1 02 9位UART1 1 3 9位UARTREN：允许接收控制位。

21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SFR存储空间中，地址空间为80H-FFH，在这片SFR空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。

在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。

在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。

这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：分别说明如下：1、ACC---是累加器，通常用A表示这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。

它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。

自身带有全零标志Z，若A＝0则Z＝1；若A≠0则z＝0。

该标志常用作程序分枝转移的判断条件。

2、B--一个寄存器在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。

3、PSW-----程序状态字。

这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。

它的各位功能请看下表：下面我们逐一介绍各位的用途CY：进位标志。

，如果做加法的话，两数位运算器只能表示到0-255中的运算器是一种8位的运算器，我们知道，88051，这样最高位就会丢失，造成运算的错误，怎么办？最高位就进到这里来。

这样就没事了。

有相加可能会超过2550CY＝＝1；无进、借位，进、借位，CY ）78H+97H（01111000+10010111例：。

51单片机寄存器功能一览表21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SFR存储空间中，地址空间为80H-FFH，在这片SFR空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。

在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O 口，中断系统，以及一个内部的时钟电路。

在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。

这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：分别说明如下：1、ACC---是累加器，通常用A表示这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。

它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。

自身带有全零标志Z，若A＝0则Z＝1；若A≠0则z＝0。

该标志常用作程序分枝转移的判断条件。

2、B--一个寄存器在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。

3、PSW-----程序状态字。

这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。

它的各位功能请看下表：下面我们逐一介绍各位的用途CY：进位标志。

8051中的运算器是一种8位的运算器，我们知道，8位运算器只能表示到0-255，如果做加法的话，两数相加可能会超过255，这样最高位就会丢失，造成运算的错误，怎么办？最高位就进到这里来。

这样就没事了。

51单片机中的21个寄存器ACC 累加器B 用于辅助累加器做某些运算的寄存器PSW 程序状态字其中最高位是进/借位标志C；PSW.6 是辅助进位标志AC，用于标识加减运算中低四位向高四位的进位；PSW.4 和PSW.3 是寄存器组选择位RS1 和RS0，用于从00H--1FH 的32 个存储器单元（4 组）中选出当前准备使用的一组工作寄存器的映射地址；PSW.2 是溢出标志OV；PSW.0 是ACC 的偶校验位P；PSW 的其余位不用IP 中断优先级控制寄存器在51 中IP.0--IP.4 依次控制INT0、T0、INT1、T1、UART 中断的优先级，高三位不用IE 中断使能控制器IE.7 是所有中断的总开关EA，IE.0--IE.4 依次控制INT0、T0、INT1、T1、UART 中断功能的开放或关断P0、P1、P2、P3 这四个寄存器用于读写51 单片机的四个I/O 端口SBUF 串行数据缓冲器将数据写入SBUF，单片机就自动将数据从UART 口发送出去SCON 串行口功能控制器最高两位SM0、SM1 控制串行口工作模式；第5 位SM2 通常用于多机通信中区分地址帧和数据帧；第4 位REN 是控制串口接收数据的使能位；第3 位TB8 和第2 位RB8 分别是在串口的相关工作模式下要发送的和接收到的第9 位数据；次低位TI 和最低位RI 分别标识一个发送或接收过程已结束，这两个标志位都会触发串口中断TH0、TL0 定时器T0 的计数单元的高8 位和低8 位TH1、TL1 定时器T1 的计数单元的高8 位和低8 位TMOD 定时/计数器工作模式控制器低4 位和高4 位的内容对应相同，分别控制T0 和T1 的工作模式，次低位和最低位控制对应定时/计数器的工作模式；最高位控制定时/计数器的计数是否由外中断口线参与控制；次高位控制对应的定时器/计数器工作在定时方式还是对相应口线的脉冲进行计数的方式TCON 定时/计数器控制字TCON.0 和TCON.2 分别是外中断INT0 和INT1 的触发方式选择位IT0 和IT1；TCON.1 和TCON.3 分别是外中断INT0 和INT1 的中断触发标志位IE0 和IE1；TCON.4 和TCON.6 分别是T0 和T1 的计数开关TR0 和TR1；TCON.5 和TCON.7 分别是T0 和T1 的中断触发标志位TF0 和TF1PCON 电源模式控制器最高位SMOD 用于串行口通信的波特率加倍，低4 位用于选择不同的低功耗模式，比如空闲模式、掉电模式、时钟停止模式等，但具体每一位的用法没有找到相关资料DPH、DPL 数据指针DPTR 的高、低字节DPTR 可以用于指向程序存储器、片内RAM、片外RAM 来读取数据SP 堆栈指针堆栈都是分配在片内RAMtips:感谢大家的阅读，本文由我司收集整编。

51单片机寄存器功能查看（带目录）【51单片机寄存器功能一览表】21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SFR存储空间中，地址空间为80H-FFH，在这片SFR空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。

在51单片机内部有一个CPU用来运算、控制，有四个并行I/O 口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。

在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。

这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：MCS－51单片机的特殊功能寄存器PSW-----程序状态字它用来表示ALU运算结果中二进制数位“1”的个数的奇偶性。

若为奇数，则P=1，否则为0。

运算结果有奇数个1，P＝1；运算结果有偶数个1，P＝0。

例：某运算结果是78H（01111000），显然1的个数为偶数，所以P=0。

4、DPTR（DPH、DPL）--------数据指针可以用它来访问外部数据存储器中的任一单元，如果不用，也可以作为通用寄存器来用，由我们自已决定如何使用。

分成DPL(低8位)和DPH(高8位)两个寄存器。

用来存放16位地址值，以便用间接寻址或变址寻址的方式对片外数据RAM或程序存储器作64K字节范围内的数据操作。

5、P0、P1、P2、P3--------输入输出口（I/O）寄存器这个我们已经知道，是四个并行输入/输出口（I/O）的寄存器。

它里面的内容对应着管脚的输出。

6、IE-----中断充许寄存器7、IP-----中断优先级控制寄存器PT1（IP.3）：定时1中断优先PX1（IP.2）：外中断INT1中断优先PT0（IP.1）：定时器0中断优先PX0（IP.0）：外部中断INT0的中断优先8、TMOD-----定时器控制寄存器M1.M0：T0.T1工作模式选择位9、TCON-----定时器控制寄存器(含外部中断内容)TF1：定时器T1溢出标志，可由程序查询和清零，TF1也是中断请求源，当CPU响应T1中断时由硬件清零。

(1)SM0、SM1：串行口工作方式控制位。

SM0，SM1 工作方式00 方式0－波特率由振荡器频率所定：振荡器频率/1201 方式1－波特率由定时器T1或T2的溢出率和SMOD所定：2SMOD ×(T1溢出率)/3210 方式2－波特率由振荡器频率和SMOD所定：2SMOD ×振荡器频率/6411 方式3－波特率由定时器T1或T2的溢出率和SMOD所定：2SMOD ×(T1溢出率)/32(2)SM2：多机通信控制位。

< br> 多机通信是工作于方式2和方式3，SM2位主要用于方式2和方式3。

接收状态，当串行口工作于方式2或3，以及SM2=1时，只有当接收到第9位数据（RB8）为1时，才把接收到的前8位数据送入SBUF，且置位RI发出中断申请，否则会将接受到的数据放弃。

当SM2=0时，就不管第位数据是0还是1，都难得数据送入SBUF，并发出中断申请。

工作于方式0时，SM2必须为0。

(3)REN：允许接收位。

< br> REN用于控制数据接收的允许和禁止，REN=1时，允许接收，REN=0时，禁止接收。

(4)TB8：发送接收数据位8。

< br> 在方式2和方式3中，TB8是要发送的——即第9位数据位。

在多机通信中同样亦要传输这一位，并且它代表传输的地址还是数据，TB8=0为数据，TB8=1时为地址。

(5)RB8：接收数据位8。

在方式2和方式3中，RB8存放接收到的第9位数据，用以识别接收到的数据特征。

(6)TI：发送中断标志位。

可寻址标志位。

方式0时，发送完第8位数据后，由硬件置位，其它方式下，在发送或停止位之前由硬件置位，因此，TI=1表示帧发送结束，TI可由软件清“0”。

(7)RI：接收中断标志位。

可寻址标志位。

接收完第8位数据后，该位由硬件置位，在其他工作方式下，该位由硬件置位，RI=1表示帧接收完成。

11、PCON-----电源管理寄存器PCON主要是为CHMOS型单片机的电源控制而设置的专用寄存器，单元地址是87H，其结构格式如下：。
