使用Wireshark嗅探器分析网络协议书范本

实验二用Wireshark 进行协议分析一．分组及实验任务组长：，组员：由于本次试验不需要合作，所以每个人的任务都一样。

任务：1. 学习协议分析软件Wireshark 的使用。

2. 分析以太网帧格式。

3. 分析IP、ICMP、ARP 数据包格式。

二．实验环境1.以太网交换机1 台、PC 机2 台；2.实验拓扑如下：三．实验过程在命令行界面执行命令ping，在Wireshark选项界面的Capture option 中设置过滤规则：“ether proto0x0806”，界面出现了arp request和arp reply的包；设置过滤规则：”ip proto 1 “,界面出现了ICMP request 和ICMP reply 的包；设置过滤规则：“ether proto 0x0806 or ip proto 1”后，界面出现了ARP和ICMP的request包以及reply包。

四．问题解答1. 抓取一对ARP 包（包括ARP request 和ARP reply ），分析以太网帧头的字段。

解：下图是做实验时用软件抓到的ARP包：以太网首部：目的主机采用的是广播地址00:21:97:29:44，源主机的MAC地址是00:21:97:29:80:50;上层协议类型0x0806代表ARP2. 抓取一对封装ICMP 报文的IP 数据报（包括echo 和echo reply ），然后1) 找到两个ICMP 报文中的类型（type）和代码（code ）字段，2) 分析其中一个IP 数据报的首部字段值，3) 并计算首部校验和。

解：1）：这是一个ICMP回应请求报文，报文类型为08，代码字段为00这是一个ICMP回应应答报文，报文类型为00，代码字段为002）：ICMP回应请求报文中IP数据报的首部字段为：45:00:00:3c:a4:2a:00:00:80:01:13:62:c0:98:01:03:c0:98:01:01第一个字节“45”高四位为“4”，代表IP协议的版本为4，低四位为“5”，代表该IP数据报的首部长度为20个字节；第二个字节为“00”，为区分服务；第三、四个字节为“003c”，表示该IP数据报的总长度为60字节（3x16+12=60）；第五六字节为“a42a”,为标识字段；第七八字节为“0000”，前三位为标志字段，表示该数据报为若干数据报片中的最后一个，在这代表只有一个数据报，不存在分片；后十三位为片偏移字段，在这没有意义；第九个字节为“80”，表示生存时间；第十个字节为“01”，表用来示该数据报携带的数据使用的何种协议，在这表示使用的是UDP协议；第十一十二字节为“13 62”,为首部检验和；第十三至第十六字节为“c0 98 01 03”,表示源地址；第十七至第二十字节为“c0 98 01 01”,表示目的地址；3）：数据报首部反码算术求和二进制表示为0011011100111001,取反码为1100100011000110;即首部校验和为1100100011000110；五．实验总结本次试验主要要求我们熟悉wireshark软件，难度不是很大，我们很快就做完了，再结合课堂上学习到的知识，思考题也迎刃而解。

实验七利用分组嗅探器（Wireshark）分析协议HTTP和DNS一、实验目的1、分析HTTP协议2、分析DNS协议二、实验环境与因特网连接的计算机网络系统；主机操作系统为Windows；Wireshark、IE 等软件。

三、实验步骤1、HTTP GET/response交互首先通过下载一个非常简单的HTML文件（该文件非常短，并且不嵌入任何对象）。

(1)启动Web browser。

(2)启动Wireshark分组嗅探器。

在窗口的显示过滤说明处输入“http”，分组列表子窗口中将只显示所俘获到的HTTP报文。

(3)一分钟以后，开始Wireshark分组俘获。

(4)在打开的Web browser窗口中输入一下地址（浏览器中将显示一个只有一行文字的非常简单的HTML文件）：/ethereal-labs/HTTP-ethereal-file1.html(5)停止分组俘获。

图1分组俘获窗口2、HTTP 条件GET/response交互(1)启动浏览器，清空浏览器的缓存（在浏览器中，选择“工具”菜单中的“Internet选项”命令，在出现的对话框中，选择“删除文件”）。

(2)启动Wireshark分组俘获器。

开始Wireshark分组俘获。

(3)在浏览器的地址栏中输入以下URL:/ethereal-labs/HTTP-ethereal-file2.html 你的浏览器中将显示一个具有五行的非常简单的HTML文件。

(4)在你的浏览器中重新输入相同的URL或单击浏览器中的“刷新”按钮。

(5)停止Wireshark分组俘获，在显示过滤筛选说明处输入“http”，分组列表子窗口中将只显示所俘获到的HTTP报文。

3、获取长文件(1)启动浏览器，将浏览器的缓存清空。

(2)启动Wireshark分组俘获器。

开始Wireshark分组俘获。

(3)在浏览器的地址栏中输入以下URL:/ethereal-labs/HTTP-ethereal-file3.html 浏览器将显示一个相当大的美国权力法案。

wireshark抓包分析2篇第一篇：Wireshark抓包分析HTTP协议Wireshark是一款网络分析工具，可用于抓取网络传输过程中的数据包，方便分析瓶颈和故障。

本文将以抓取HTTP协议为例，演示Wireshark的使用方法，并分析数据包内容。

1. 抓取HTTP协议数据包启动Wireshark，选择网络接口和捕获过滤器。

为了抓取HTTP协议的数据包，可以输入"tcp port 80"作为过滤器，表示只抓取端口为80的TCP数据包，即HTTP协议的数据包。

2. 分析HTTP协议数据包抓取到的HTTP协议数据包可通过Wireshark的命令行界面或图形界面进行分析，下面分别介绍。

(1) 命令行界面在Wireshark的命令行界面中，可以查看每个数据包的详细信息，并按需提取关键信息。

例如，输入"frame.number"命令可显示数据包编号，输入"ip.src"命令可显示源IP地址，输入"http.request.full_uri"命令可显示请求的URL地址等。

(2) 图形界面在Wireshark的图形界面中，可以以树形结构或表格形式查看每个数据包的详细信息。

在HTTP协议的数据包中，关键信息如下：- HTTP Request：包括请求方法（GET/POST等）、请求头、请求正文等。

- HTTP Response：包括状态码、响应头、响应正文等。

- 源IP地址和目的IP地址：代表客户端和服务器的IP 地址。

- 源端口号和目的端口号：代表客户端和服务器的TCP 端口号。

通过分析HTTP协议数据包，可以查看请求和响应信息，了解应用程序和服务器的交互过程。

也可以检查请求/响应是否存在异常，例如请求头或响应正文长度异常、响应状态码为4xx或5xx等。

本文仅介绍了抓取和分析HTTP协议数据包的基本方法，Wireshark还可以用于分析其他协议的数据包，例如TCP、DHCP、DNS等。

大连理工大学本科实验报告课程名称：网络综合实验学院（系）：软件学院专业：软件工程年月日大连理工大学实验报告学院（系）：专业：班级：姓名：学号：组：___ 实验时间：实验室：实验台：指导教师签字：成绩：实验一：网络协议分析工具Wireshark的使用一、实验目的学习使用网络协议分析工具Wireshark的方法，并用它来分析一些协议。

二、实验原理和内容1、tcp/ip协议族中网络层传输层应用层相关重要协议原理2、网络协议分析工具Wireshark的工作原理和基本使用规则三、实验环境以及设备Pc机、双绞线四、实验步骤（操作方法及思考题）1.用Wireshark观察ARP协议以及ping命令的工作过程：（1）用“ipconfig”命令获得本机的MAC地址和缺省路由器的IP地址；（2）用“arp”命令清空本机的缓存；（3）运行Wireshark，开始捕获所有属于ARP协议或ICMP协议的，并且源或目的MAC地址是本机的包（提示：在设置过滤规则时需要使用（1）中获得的本机的MAC地址）;（4）执行命令：“ping 缺省路由器的IP地址”；写出（1），（2）中所执行的完整命令（包含命令行参数），（3）中需要设置的Wireshark的Capture Filter过滤规则，以及解释用Wireshark所观察到的执行（4）时网络上出现的现象。

(1)ipconfig –all(2)arp –d(3)ether host 00-11-5B-28-69-B0 and (arp or icmp)(4)因为实验开始时清空了本机ARP缓存，所以在ping默认网关的IP时，首先主机广播一个ARP查询报文，默认网关回复一个ARP响应报文；ping程序执行时，源向目的发送一个ICMP的Echo请求，目的方向源回复一个Echo响应，如此反复执行四次，所以捕获到8个ICMP报文。

2.用Wireshark观察tracert命令的工作过程：（1）运行Wireshark, 开始捕获tracert命令中用到的消息；（2）执行“tracert -d ”根据Wireshark所观察到的现象思考并解释tracert的工作原理。

实验三利用Wireshark分析IP协议范文-x10226计算机网络实验报告年级：信科102姓名：吴文姝学号：10111226实验日期：2022年9月25日实验名称：利用wirehark分析IP协议一、实验目的理解IP协议报文类型和格式，掌握IPV4地址的编址方法。

二、实验器材1、接入Internet的计算机主机；2、抓包工具wirehark；三、实验内容-t：用户所在主机不断向目标主机发送回送请求报文，直到用户中断；1、IP协议分析实验使用Ping命令发送数据报，用Wirehark截获数据报，分析IP数据报的格式，理解IPV4地址的编址方法，加深对IP协议的理解。

2、IP数据报分片实验IP报文要交给数据链路层封装后才能发送，理想情况下，每个IP报文正好能放在同一个物理帧中发送。

但在实际应用中，每种网络技术所支持的最大帧长各不相同。

例如：以太网的帧中最多可容纳1500字节的数据；FDDI帧最多可容纳4470字节的数据。

这个上限被称为物理网络的最大传输单元（MTU，Ma某iumTranferUnit）。

TCP/IP协议在发送IP数据报文时，一般选择一个合适的初始长度。

当这个报文要从一个MTU大的子网发送到一个MTU小的网络时，IP协议就把这个报文的数据部分分割成能被目的子网所容纳的较小数据分片，组成较小的报文发送。

每个较小的报文被称为一个分片（Fragment）。

每个分片都有一个IP报文头，分片后的数据报的IP报头和原始IP报头除分片偏移、MF标志位和校验字段不同外，其他都一样。

图5.2显示了Wirehark捕获的IP数据报分片的分析情况，可参考。

图5.2IP数据报分片示例重组是分片的逆过程，分片只有到达目的主机时才进行重组。

当目的主机收到IP报文时，根据其片偏移和标志MF位判断其是否一个分片。

若MF为0，片偏移为0，则表明它是一个完整的报文；否则，则表明它是一个分片。

当一个报文的全部分片都到达目的主机时，IP就根据报头中的标识符和片偏移将它们重新组成一个完整的报文交给上层协议处理。

实验七利用分组嗅探器（Wireshark）分析协议HTTP和DNS一、实验目的1、分析HTTP协议2、分析DNS协议二、实验环境与因特网连接的计算机网络系统；主机操作系统为Windows；Wireshark、IE 等软件。

三、实验步骤1、HTTP GET/response交互首先通过下载一个非常简单的HTML文件（该文件非常短，并且不嵌入任何对象）。

(1)启动Web browser。

(2)启动Wireshark分组嗅探器。

在窗口的显示过滤说明处输入“http”，分组列表子窗口中将只显示所俘获到的HTTP报文。

(3)一分钟以后，开始Wireshark分组俘获。

(4)在打开的Web browser窗口中输入一下地址（浏览器中将显示一个只有一行文字的非常简单的HTML文件）：/ethereal-labs/HTTP-ethereal-file1.html(5)停止分组俘获。

图1分组俘获窗口2、HTTP 条件GET/response交互(1)启动浏览器，清空浏览器的缓存（在浏览器中，选择“工具”菜单中的“Internet选项”命令，在出现的对话框中，选择“删除文件”）。

(2)启动Wireshark分组俘获器。

开始Wireshark分组俘获。

(3)在浏览器的地址栏中输入以下URL:/ethereal-labs/HTTP-ethereal-file2.html 你的浏览器中将显示一个具有五行的非常简单的HTML文件。

(4)在你的浏览器中重新输入相同的URL或单击浏览器中的“刷新”按钮。

(5)停止Wireshark分组俘获，在显示过滤筛选说明处输入“http”，分组列表子窗口中将只显示所俘获到的HTTP报文。

3、获取长文件(1)启动浏览器，将浏览器的缓存清空。

(2)启动Wireshark分组俘获器。

开始Wireshark分组俘获。

(3)在浏览器的地址栏中输入以下URL:/ethereal-labs/HTTP-ethereal-file3.html 浏览器将显示一个相当大的美国权力法案。

回答以下问题:1、选择你的电脑所发送的第一个ICMP 请求消息，在包详细信息窗口扩展包的Internet协议部分。

你的电脑的IP 地址是多少?答:10。

127.118.1732、在IP 包头部，上层协议区域的值是多少？答：icmp(1)3、IP 头部有多少字节？IP 数据包的有效载荷是多少字节？解释你是怎样确定有效载荷的数量的？答：头部有20字节有效载荷56—20=36字节4、这个IP 数据包被分割了吗？解释你是怎样确定这个数据包是否被分割？答：没有5、在包捕获列表窗口，你能看到在第一个ICMP 下的所有并发的ICMP 消息吗？答：能6、往同一IP 的数据包哪些字段在改变，而且必须改变?为什么？哪些字段是保持不变的，而且必须保持不变？答：必须改变的：identification（标识)、header chechsum（头部检验和）标识是源主机富裕IP数据报的标识符、头部检验和用于保证IP数据报报头的完整性。

必须保持不变的：version(版本)、header length(头部长度）、differentiated services field （区分服务)、flags(标记)、 fragment offset（片偏移)、 protocol（协议)、 destination （目的地址)7、描述一下在IP 数据包的Identification 字段的值是什么样的？答：每一个IP数据报头部的标识号域都不一样，每次加18。

Identification 字段和TTL字段的值是多少？答：Identification 字段5862TTL字段 1289。

所有的通过最近的路由器发送到你的电脑去的ICMP的TTL溢出回复是不是保持不变？为什么？答：每一个固定的路由器都有一个固定的TTL值，所以最近的那个路由器回复的所有的ICMP TTL—exceeded 的TTL的值都不会改变.以下是pingpolotter 设置为200010．答案如图：有分片11。

实验五使用Wireshark分析IP协议一、实验目的1、分析IP协议2、分析IP数据报分片二、实验环境与因特网连接的计算机，操作系统为Windows，安装有Wireshark、IE等软件。

三、实验步骤IP协议是因特网上的中枢。

它定义了独立的网络之间以什么样的方式协同工作从而形成一个全球户联网。

因特网内的每台主机都有IP地址。

数据被称作数据报的分组形式从一台主机发送到另一台。

每个数据报标有源IP地址和目的IP地址，然后被发送到网络中。

如果源主机和目的主机不在同一个网络中，那么一个被称为路由器的中间机器将接收被传送的数据报，并且将其发送到距离目的端最近的下一个路由器。

这个过程就是分组交换。

IP允许数据报从源端途经不同的网络到达目的端。

每个网络有它自己的规则和协定。

IP能够使数据报适应于其途径的每个网络。

例如，每个网络规定的最大传输单元各有不同。

IP允许将数据报分片并在目的端重组来满足不同网络的规定。

打开已俘获的分组，分组名为：dhcp_isolated.cap。

感兴趣的同学可以在有动态分配IP的实验环境下俘获此分组，此分组具体俘获步骤如下：1、使用DHCP获取IP地址（1）打开命令窗口,启动Wireshark。

（2）输入“ipconfig /release”。

这条命令会释放主机目前的IP地址，此时，主机IP 地址会变为0.0.0.0（3）然后输入“ipconfig /renew”命令。

这条命令让主机获得一个网络配置，包括新的IP地址。

（4）等待，直到“ipconfig /renew”终止。

然后再次输入“ipconfig /renew” 命令。

（5）当第二个命令“ipconfig /renew” 终止时，输入命令“ipconfig/release” 释放原来的已经分配的IP地址（6）停止分组俘获。

如图1所示：图1：Wireshark俘获的分组下面，我们对此分组进行分析：IPconfig 命令被用于显示机器的IP地址及修改IP地址的配置。

一、实验目的及要求：1、分析IP协议，熟知IP协议数据包各个字段的含义与作用；2、分析IP数据报分片，熟悉IP数据包的传递方式。

二、实验设备：与因特网连接的计算机，操作系统为Windows，安装有Wireshark、IE浏览器等软件。

三、实验原理：1、DHCP（动态主机配置协议）报文说明：(1)DHCP-DISCOVER：DHCP客户端广播发送的，用来查找网络中可用的DHCP服务器。

(2)DHCP-OFFER：DHCP服务器用来响应客户端的DHCP-DISCOVER请求，并为客户端指定相应配置参数。

(3)DHCP-REQUEST：DHCP客户端广播发送DHCP服务器，用来请求配置参数或者续借租用。

(4)DHCP-ACK：DHCP服务器通知客户端可以使用分配的IP地址和配置参数。

(5)DHCP-NAK：DHCP服务器通知客户端地址请求不正确或者租期已过期，续租失败。

(6)DHCP-RELEASE：DHCP客户端主动向DHCP服务器发送，告知服务器该客户端不再需要分配的IP地址。

(7)DHCP-DECLINE：DHCP客户端发现地址冲突或者由于其它原因导致地址不能使用，则发送DHCP-DECLINE报文，通知服务器所分配的IP地址不可用。

(8)DHCP-INFORM：DHCP客户端已有IP地址，用它来向服务器请求其它配置参数2、pingPING（Packet Internet Groper），因特网包探索器，用于测试网络连接量的程序。

Ping是工作在TCP/IP网络体系结构中应用层的一个服务命令，主要是向特定的目的主机发送ICMP （Internet Control Message Protocol因特网报文控制协议）Echo请求报文，测试目的站是否可达及了解其有关状态。

四、实验内容和步骤：1、用300字左右，描述你对IP协议的认识；IP协议，即互联网协议（Internet Protocol），是互联网技术的核心组成部分，它定义了数据如何在互联网中传输。

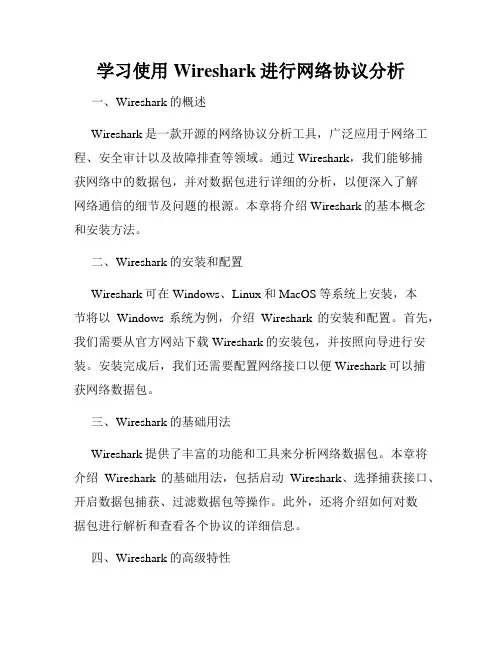

学习使用Wireshark进行网络协议分析一、Wireshark的概述Wireshark是一款开源的网络协议分析工具，广泛应用于网络工程、安全审计以及故障排查等领域。

通过Wireshark，我们能够捕获网络中的数据包，并对数据包进行详细的分析，以便深入了解网络通信的细节及问题的根源。

本章将介绍Wireshark的基本概念和安装方法。

二、Wireshark的安装和配置Wireshark可在Windows、Linux和MacOS等系统上安装，本节将以Windows系统为例，介绍Wireshark的安装和配置。

首先，我们需要从官方网站下载Wireshark的安装包，并按照向导进行安装。

安装完成后，我们还需要配置网络接口以便Wireshark可以捕获网络数据包。

三、Wireshark的基础用法Wireshark提供了丰富的功能和工具来分析网络数据包。

本章将介绍Wireshark的基础用法，包括启动Wireshark、选择捕获接口、开启数据包捕获、过滤数据包等操作。

此外，还将介绍如何对数据包进行解析和查看各个协议的详细信息。

四、Wireshark的高级特性除了基础用法外，Wireshark还提供了诸多高级特性，如统计分析、流量图表、数据包重组等功能。

本章将详细介绍这些高级特性的使用方法和应用场景，并结合实例展示如何利用这些功能解决实际问题。

五、Wireshark的常见问题和解决方法在使用Wireshark过程中，会遇到一些常见的问题和错误，本章将列举一些典型问题，并提供相应的解决方法。

包括如何处理捕获到的大量数据包、如何应对捕获不到数据包的情况以及如何解决数据包乱序等问题。

六、Wireshark与网络安全Wireshark不仅可以用于网络协议分析，还可以应用于网络安全领域。

本章将介绍如何利用Wireshark进行网络安全分析和入侵检测，以及如何分析恶意代码和网络攻击行为。

同时，还将介绍如何使用Wireshark排查网络安全事件和提高网络的安全性。

Wireshark抓包及分析实验学生姓名：学号：___________________任务分配日期：______________课程名称：计算机组网技术WireShark实验报告: 用Wireshark完成计算机网络协议分析报告开始时间: __________报告截至日期: ______________一．实验的目的本次实验的目的就是要学会wireshark抓包软件的基本使用方法，wireshark抓包的基本过程，以及对所抓到的数据包进行详细的分析并能很好的李杰一些基本的数据的含义。

能达到对网络数据的基本的监控和查询的能力。

实验一802.3协议分析和以太网（一）实验目的1、分析802.3协议2、熟悉以太网帧的格式、了解ARP、ICMP、IP数据包格式实验步骤：1、捕获并分析以太帧（1）清空浏览器缓存（在IE窗口中，选择“工具/Internet选项/删除文件”命令）。

如下图（2）启动WireShark，开始分组捕获。

（3）在浏览器的地址栏中输入：/浏览器将显示华科大主页。

如下图所示：（4）停止分组捕获。

首先，找到你的主机向服务器发送的HTTP GET消息的Segment序号，以及服务器发送到你主机上的HTTP 响应消息的序号。

http的segement段序号是47 45 54如下图：由下图可以得到服务器发送到我主机上的http响应消息的序号是：由上图可知为44：1、你的主机的48位以太网地址(MAC地址)是多少？我的主机的mac地址是：2、目标MAC地址是服务器的MAC地址吗？如果不是，该地址是什么设备的MAC地址？不是服务器的MAC地址；该地址是网关的地址。

3、给出Frame头部Type字段(2字节)的十六进制值。

十六进制的值是08 00如图所示：4、在包含“HTTP GET”的以太网帧中，字符“G”的位置(是第几个字节，假设Frame头部第一个字节的顺序为1)？如果frame得头部为顺序1，则“G”的位置为67。

1 实验4：利用Wireshark 进行协议分析1、实验目的熟悉并掌握Wireshark 的基本操作，了解网络协议实体间进行交互以及报文交换的情况。

2、实验环境➢Windows 9x/NT/2000/XP/2003➢与因特网连接的计算机网络系统➢分组分析器Wireshark ：要深入理解网络协议，需要仔细观察协议实体之间交换的报文序列。

为探究协议操作细节，可使协议实体执行某些动作，观察这些动作及其影响。

这些任务可以在仿真环境下或在如因特网这样的真实网络环境中完成。

观察在正在运行协议实体间交换报文的基本工具被称为分组嗅探器（packet packet sniffer sniffer ）。

顾名思义，一个分组嗅探器俘获（嗅探）计算机发送和接收的报文。

一般情况下，分组嗅探器将存储和显示出被俘获报文的各协议头部字段的内容。

图4-1 为一个分组嗅探器的结构。

图4-1 右边是计算机上正常运行的协议（在这里是因特网协议）和应用程序（如：w eb 浏览器和 p 客户端）。

分组嗅探器（虚线框中的部分）是附加计算机普通软件上的，主要有两部分组成。

分组俘获库（packetcapture packetcapture librarylibrary ）接收计算机发送和接收的每一个链路层帧的拷贝。

高层协议（如：HTTP 、FTP 、TCP 、UDP 、DNS 、IP 等）交换的报文都被封装在链路层帧中，并沿着物理媒体（如以太网的电缆）传输。

图1 假设所使用的物理媒体是以太网，上层协议的报文最终封装在以太网帧中。

分组嗅探器的第二个组成部分是分析器。

分析器用来显示协议报文所有字段的内容。

为此，分析器必须能够理解协议所交换的所有报文的结构。

例如：我们要显示图4-1 中HTTP 协议所交换的报文的各个字段。

分组分析器理解以太网帧格式，能够识别包含在帧中的IP 数据报。

分组分析器也要理解IP 数据报的格式，并能从IP 数据报中提取出TCP 报文段。

Wireshark网络抓包与分析手册第一章：引言Wireshark是一款强大的网络抓包工具，它可以帮助网络管理员和分析师深入了解和分析网络流量。

本手册将详细介绍Wireshark 的基本原理、使用方法和常见功能，以帮助初学者快速上手，并为专业用户提供一些进阶技巧。

第二章：Wireshark的安装与配置2.1 下载与安装Wireshark2.2 设置抓包接口2.3 配置抓包过滤器2.4 配置显示过滤器第三章：Wireshark工作流程与基本原理3.1 抓包原理与流程3.2 数据包分析3.3 报文解析第四章：抓包与分析常用技巧4.1 抓包与保存4.2 实时捕获与停止捕获4.3 导入与导出数据4.4 分组展示与隐藏4.5 过滤与搜索数据包4.6 统计与图形分析第五章：网络协议分析与故障排查5.1 TCP/IP协议分析5.2 HTTP协议分析5.3 DNS协议分析5.4 ICMP协议分析5.5 ARP协议分析5.6 VLAN与VLAN跳跃5.7 网络故障排查技巧第六章：流量分析与安全性检测6.1 流量分析方法与技巧6.2 检测网络攻击6.3 检测网络异常流量6.4 识别网络安全漏洞6.5 防御与应对策略第七章：Wireshark高级功能与扩展7.1 使用过滤器与表达式7.2 自定义显示列与颜色7.3 自定义协议解析器7.4 使用统计插件与扩展7.5 自动化与脚本扩展第八章：案例分析与实战应用8.1 企业内部网络问题排查8.2 网络性能优化分析8.3 网络流量监测与分析8.4 恶意软件分析与检测8.5 无线网络抓包与分析第九章：附录9.1 Wireshark常用命令与快捷键9.2 Wireshark配置文件说明9.3 Wireshark故障排除与常见问题解决通过本手册的学习，读者将能够掌握Wireshark的使用技巧，能够熟练进行网络抓包和数据包分析。

同时，读者还将学会如何利用Wireshark进行网络故障排查、安全性检测和流量分析等专业应用。

Wireshark 监听TCP协议报告1.实验环境说明：1.1建立TCP连接的两台主机的IP地址：192.168.194.217<->121.194. 0.2091.2建立TCP连接的两台主机的应用层协议：HTTP2.Wireshark界面截图3.分析数据包中IP协议各字段的值和含义3.1wireshark界面截图（展开IP协议）3.2在上图中，IP数据包头部字段的16进制码为45 00 00 34 1a 17 40 00 40 06 22 98 c0 a8 c2 d9 79 c2 00 d13.3IP数据包中头部字段的含义第1字节（45）：这个字节包含两个字段（版本号和IP数据包头部长度）的值。

IP协议的版本号为4，IP数据包头部长度为20字节（一个单位为 4 字节，合计5个单位）.第2字节（00）：这个字节表征服务类型。

它包含它包含如下子字段过程字段：3位，设置了数据包的重要性，取值越大数据越重要，取值范围为：0（正常）~ 7（网络控制）延迟字段：1位，取值：0（正常）、1（期特低的延迟）流量字段：1位，取值：0（正常）、1（期特高的流量）可靠性字段：1位，取值：0（正常）、1（期特高的可靠性）成本字段：1位，取值：0（正常）、1（期特最小成本）未使用：1位所捕获的数据包中，该字节的值为0，表示该数据包的重要性为正常，延迟正常，流量正常，可靠性正常，成本正常。

第3个字节（00）：IP数据包的总长度字段中的高位字节。

第4个字节（34）：IP数据包的总长度字段中的低位字节。

由第3字节和第4字节可知，IP数据包的总长度为52（3*16+4）字节。

第5个和第6个字节（1a17）: 标识(identification) 占 16 bit，它是一个计数器用来产生数据报的标识，便于重装分段的同一数据报。

第7个字节（40）：标志3位，他们各自的意义如下：保留段位（2）：1位，未使用不分段位(1)：1位，取值：0（允许数据报分片）、1（数据报不能分段）更多段位(0)：1位，取值：0（数据包后面没有包，该包为最后的包）1（数据包后面有更多的包）第8个字节（00）：段偏移量13位，与更多段位组合，帮助接收方组合分段的报文，以字节为单位。

wireshark使用教程及协议分析报告Wireshark是一个强大的网络协议分析工具，它能够捕获和分析网络数据包，并提供详细的协议分析报告。

以下是一份简要的Wireshark使用教程以及协议分析报告。

第一部分：Wireshark使用教程2. 打开Wireshark：打开Wireshark后，你将看到一个主界面，其中包含一个网卡列表、捕获包的显示窗口和一个过滤器。

3.设置捕获接口：在网卡列表中选择你要捕获数据包的接口，并点击“开始”按钮开始捕获数据包。

4. 捕获数据包：一旦你开始捕获数据包，Wireshark将开始记录通过所选接口的所有数据包。

5. 分析捕获数据包：Wireshark会以表格形式显示捕获到的数据包，并提供有关每个数据包的详细信息。

你可以点击一些数据包来查看更详细的信息。

6. 过滤数据包：Wireshark还提供了一个过滤器，可以帮助你筛选出你感兴趣的数据包。

你可以使用过滤器的语法来定义你要显示的数据包的特定条件。

在Wireshark中，你可以使用协议分析功能来分析捕获的数据包，并生成相应的协议分析报告。

这个报告可以帮助你理解网络通信中不同协议的工作原理和特点。

协议分析报告通常包括以下几个方面：1. 协议识别：通过Wireshark提供的协议识别功能，你可以查看捕获数据包中使用的不同网络协议，如HTTP、TCP、UDP等。

2. 协议分析：Wireshark提供了强大的协议分析功能，可以帮助你深入了解每个协议的工作原理和特点。

你可以查看每个数据包的详细信息，并观察不同协议之间的交互。

3. 流分析：Wireshark可以对捕获数据包中的流进行分析。

流是一组相关的数据包，通常在网络通信中用于传输特定类型的数据。

通过流分析，你可以确定每种类型的流的特征和规律。

4. 性能分析：Wireshark可以提供有关网络性能的分析报告，包括吞吐量、延迟和丢包率等。

这些分析报告可以帮助你评估网络的性能和优化网络配置。

网络抓包协议书甲方（抓包方）：地址：法定代表人：乙方（数据提供方）：地址：法定代表人：鉴于甲方需要对网络数据进行分析和研究，乙方同意提供网络数据供甲方进行抓包分析。

为了明确双方的权利和义务，经协商一致，特订立本协议。

第一条定义1.1 “网络抓包”是指甲方通过合法途径，使用专业软件工具对乙方提供的网络数据进行捕获和分析的过程。

1.2 “数据”是指乙方提供给甲方用于网络抓包的网络数据。

第二条数据提供2.1 乙方应按照本协议约定的时间和方式向甲方提供数据。

2.2 乙方提供的网络数据应是真实、完整且未被篡改的。

第三条数据使用3.1 甲方仅得将抓包所得的数据用于本协议约定的分析和研究目的。

3.2 甲方不得将数据用于任何商业目的或转交给第三方。

第四条保密条款4.1 双方应对本协议内容及在履行本协议过程中知悉的对方商业秘密予以保密。

4.2 保密义务不因本协议的终止而解除。

第五条知识产权5.1 甲方对通过抓包获得的分析结果享有知识产权。

5.2 乙方对提供的原始数据享有知识产权。

第六条违约责任6.1 如任何一方违反本协议的约定，应承担违约责任，并赔偿对方因此遭受的损失。

第七条协议的变更和解除7.1 本协议的任何变更或解除，应经双方协商一致，并以书面形式确认。

7.2 如遇不可抗力因素，任何一方均可解除本协议。

第八条争议解决8.1 本协议在履行过程中发生的争议，双方应首先通过友好协商解决。

8.2 如协商不成，任何一方均可向甲方所在地人民法院提起诉讼。

第九条其他9.1 本协议未尽事宜，双方可另行协商解决。

9.2 本协议一式两份，甲乙双方各执一份，具有同等法律效力。

甲方（盖章）：_________________ 日期：____年__月__日乙方（盖章）：_________________ 日期：____年__月__日。
