测量员岗位职责及工作流程是什么测量员要有紧密配合施工,坚持实事实是、认真负责的工作作风。
测量前需了解设计意图,学习和校核图纸;了解施工部署,制定测量放线方案。
那么,测量员的具体岗位职责有哪些呢?下面jy135我为大家整理了测量员的岗位职责,希望能为大家提供帮助!测量员岗位职责及工作流程1、熟悉设计图纸及数据,根据施工方案,制定符合工程实际的施工测量、监测及各分部工程测量专项方案。
2、会同建设、监理单位对测量控制点进行实地校测,确保控制点数据可靠、有效。
3、严格按照编制的施工测量、监测及各分部工程测量专项方案实施测量工作,保护好测量控制点、监测点。
定期复核工程控制网,保证精度。
现场放样工作做到准确、快速,并形成详细的测量记录。
4、测量工作不得影响施工进程,主动协同项目技术负责人进行点位、高程、监测等数据复验工作,按流程向监理单位报检测量成果。
5、及时整编测量内业资料,对沉降观测、变形监测等精密测量数据形成准确的数据记录(或曲线图)。
6、负责项目测量员岗位信息化录入工作,保证和项目的实际进度同步。
7、领取仪器时填写《测量仪器领用单》。
负责测量仪器管理、保养、周期性自检及检定,建立台账,月底报送分公司办公室备案。
8、完成领导交办的其它工作。
测量员工作流程1、按照施工要求布设平面及高程控制网。
2、定期(每月)对平面及高程控制网进行测量复核并形成复核记录,将复核结果上报项目技术总工验算。
若复核结果偏差超限,则会同技术总工及时对控制网进行重新布设。
3、按照设计及规范要求计算每道工序放样数据,上交技术总工核对并签字确认。
4、现场进行平面高程放样,第一时间将放样结果告知所在施工部位工长,进行详细交底,移交测量成果。
5、放样后按照程序向负责测量的监理工程师报检测量成果,协同监理方验收线位及高程。
6、完成测量资料,及时向项目资料主管(资料员)上报测量相关数据并保证数据的准确。
7、形成测量放样的数据进行记录,以备检核。

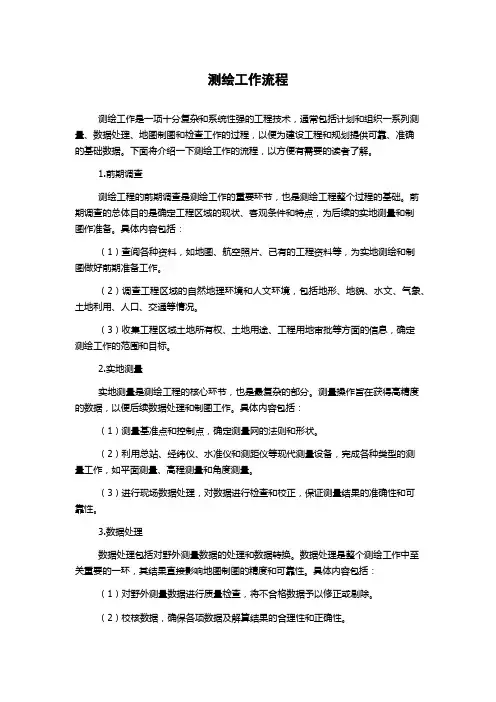

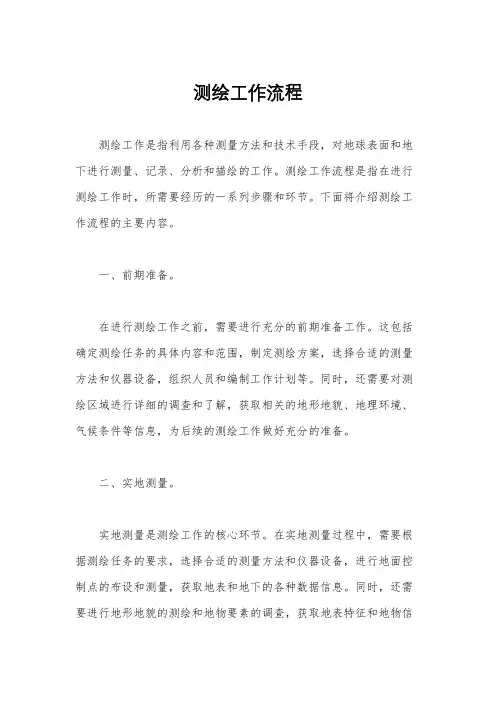

测绘工作流程测绘工作是一项十分复杂和系统性强的工程技术,通常包括计划和组织一系列测量、数据处理、地图制图和检查工作的过程,以便为建设工程和规划提供可靠、准确的基础数据。
下面将介绍一下测绘工作的流程,以方便有需要的读者了解。
1.前期调查测绘工程的前期调查是测绘工作的重要环节,也是测绘工程整个过程的基础。
前期调查的总体目的是确定工程区域的现状、客观条件和特点,为后续的实地测量和制图作准备。
具体内容包括:(1)查阅各种资料,如地图、航空照片、已有的工程资料等,为实地测绘和制图做好前期准备工作。
(2)调查工程区域的自然地理环境和人文环境,包括地形、地貌、水文、气象、土地利用、人口、交通等情况。
(3)收集工程区域土地所有权、土地用途、工程用地审批等方面的信息,确定测绘工作的范围和目标。
2.实地测量实地测量是测绘工程的核心环节,也是最复杂的部分。
测量操作旨在获得高精度的数据,以便后续数据处理和制图工作。
具体内容包括:(1)测量基准点和控制点,确定测量网的法则和形状。
(2)利用总站、经纬仪、水准仪和测距仪等现代测量设备,完成各种类型的测量工作,如平面测量、高程测量和角度测量。
(3)进行现场数据处理,对数据进行检查和校正,保证测量结果的准确性和可靠性。
3.数据处理数据处理包括对野外测量数据的处理和数据转换。
数据处理是整个测绘工作中至关重要的一环,其结果直接影响地图制图的精度和可靠性。
具体内容包括:(1)对野外测量数据进行质量检查,将不合格数据予以修正或剔除。
(2)校核数据,确保各项数据及解算结果的合理性和正确性。
(3)进行数据转换,包括平面坐标变换、高程数据转换、坐标系转换等。
4.地图制图地图制图是测绘工作的最终目标,也是测绘工作的重要成果之一。
地图制图的主要内容包括:(1)制定制图方案,确定各种符号和图形的含义、标准和使用方法。
(2)利用测绘所得数据进行制图,对不同数据在地图上的分布和空间关系进行分析和处理。

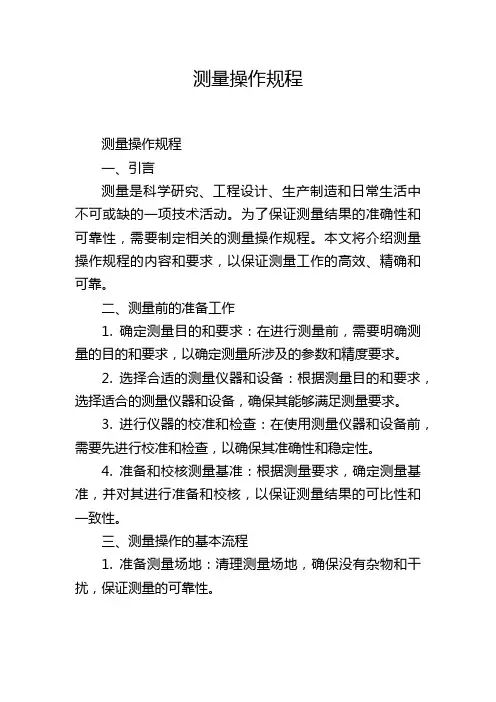

测量操作规程测量操作规程一、引言测量是科学研究、工程设计、生产制造和日常生活中不可或缺的一项技术活动。
为了保证测量结果的准确性和可靠性,需要制定相关的测量操作规程。
本文将介绍测量操作规程的内容和要求,以保证测量工作的高效、精确和可靠。
二、测量前的准备工作1. 确定测量目的和要求:在进行测量前,需要明确测量的目的和要求,以确定测量所涉及的参数和精度要求。
2. 选择合适的测量仪器和设备:根据测量目的和要求,选择适合的测量仪器和设备,确保其能够满足测量要求。
3. 进行仪器的校准和检查:在使用测量仪器和设备前,需要先进行校准和检查,以确保其准确性和稳定性。
4. 准备和校核测量基准:根据测量要求,确定测量基准,并对其进行准备和校核,以保证测量结果的可比性和一致性。
三、测量操作的基本流程1. 准备测量场地:清理测量场地,确保没有杂物和干扰,保证测量的可靠性。
2. 进行定位和设置测量基准点:根据测量要求,进行定位和设置测量基准点,确定测量起点和终点。
3. 安装测量仪器和设备:根据测量要求,将测量仪器和设备正确安装并校准,确保其准确性和稳定性。
4. 进行测量操作:根据测量要求,进行测量操作,包括记录和处理测量数据,确保测量结果的准确性和可靠性。
5. 进行数据处理和分析:对测量数据进行处理和分析,得出准确的测量结果,并进行相关的统计和验证。
6. 编制测量报告:根据测量结果,编制测量报告,详细描述测量过程和结果,以便后续的数据分析和应用。
四、测量操作的要求1. 操作规范:进行测量操作时,需要按照相关的操作规范进行,确保测量结果的准确性和一致性。
2. 仪器保养:定期对测量仪器和设备进行保养和维修,以保证其准确性和使用寿命。
3. 测量环境:保持测量环境的稳定性和适宜性,防止环境因素对测量结果的影响。
4. 数据记录:对测量数据进行准确记录和标注,确保数据的完整性和可追溯性。
5. 数据处理:进行测量数据的处理和分析时,需要采用合适的方法和工具,以得出准确的测量结果。

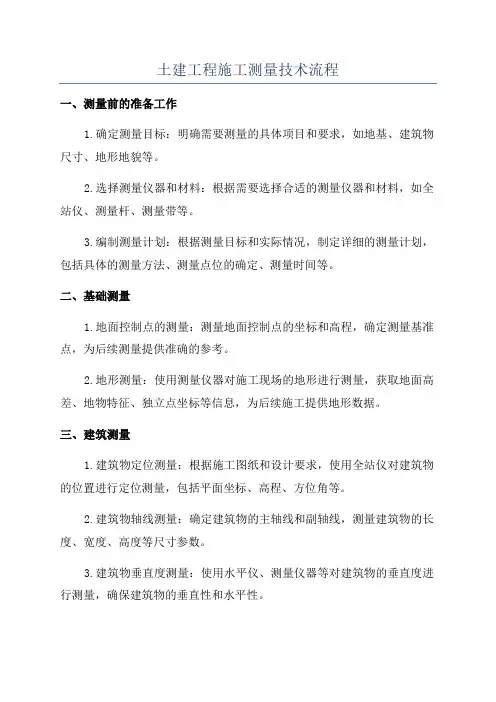

土建工程施工测量技术流程一、测量前的准备工作1.确定测量目标:明确需要测量的具体项目和要求,如地基、建筑物尺寸、地形地貌等。
2.选择测量仪器和材料:根据需要选择合适的测量仪器和材料,如全站仪、测量杆、测量带等。
3.编制测量计划:根据测量目标和实际情况,制定详细的测量计划,包括具体的测量方法、测量点位的确定、测量时间等。
二、基础测量1.地面控制点的测量:测量地面控制点的坐标和高程,确定测量基准点,为后续测量提供准确的参考。
2.地形测量:使用测量仪器对施工现场的地形进行测量,获取地面高差、地物特征、独立点坐标等信息,为后续施工提供地形数据。
三、建筑测量1.建筑物定位测量:根据施工图纸和设计要求,使用全站仪对建筑物的位置进行定位测量,包括平面坐标、高程、方位角等。
2.建筑物轴线测量:确定建筑物的主轴线和副轴线,测量建筑物的长度、宽度、高度等尺寸参数。
3.建筑物垂直度测量:使用水平仪、测量仪器等对建筑物的垂直度进行测量,确保建筑物的垂直性和水平性。
4.水平面测量:对建筑物的水平面进行测量,包括地板水平度、墙面竖直度等。
四、结构测量1.模板检测:在混凝土浇筑之前,对模板进行检测,确保模板的尺寸、位置等符合设计要求。
2.钢筋检测:测量钢筋的位置、长度、弯曲度等参数,检测钢筋的质量和位置是否符合设计要求。
3.构件尺寸测量:测量构件的各项尺寸参数,如梁的高度、宽度等,确保构件的尺寸符合设计要求。
五、管线测量1.地下管线测量:使用地下探测仪等工具,对地下管线进行测量,确保管线的位置和埋深符合设计要求。
2.室内管线测量:对室内的管线进行测量,包括管道的位置、高度、长度等参数,确保管线安装符合设计要求。
六、测量数据处理与分析1.数据处理:对测量获得的数据进行整理和处理,如转换坐标、计算测量误差等。
2.数据分析:通过对测量数据的分析,判断测量结果的准确性,并根据需要对施工进行调整和控制。
七、测量报告与记录1.编制测量报告:根据测量结果,编制测量报告,详细记录各项测量数据、测量方法和结果,并提出相应的建议和意见。

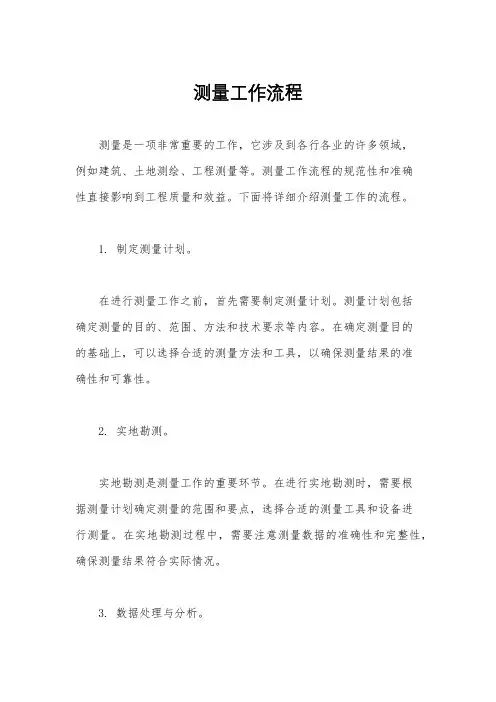

测量工作流程测量是一项非常重要的工作,它涉及到各行各业的许多领域,例如建筑、土地测绘、工程测量等。
测量工作流程的规范性和准确性直接影响到工程质量和效益。
下面将详细介绍测量工作的流程。
1. 制定测量计划。
在进行测量工作之前,首先需要制定测量计划。
测量计划包括确定测量的目的、范围、方法和技术要求等内容。
在确定测量目的的基础上,可以选择合适的测量方法和工具,以确保测量结果的准确性和可靠性。
2. 实地勘测。
实地勘测是测量工作的重要环节。
在进行实地勘测时,需要根据测量计划确定测量的范围和要点,选择合适的测量工具和设备进行测量。
在实地勘测过程中,需要注意测量数据的准确性和完整性,确保测量结果符合实际情况。
3. 数据处理与分析。
完成实地勘测后,需要对测量数据进行处理和分析。
数据处理包括数据的整理、计算和校核等工作。
在数据分析过程中,需要对测量结果进行比对和验证,确保测量结果的准确性和可靠性。
4. 编制测量报告。
在完成数据处理和分析后,需要编制测量报告。
测量报告是对测量工作的总结和归纳,包括测量的目的、方法、过程和结果等内容。
编制测量报告时,需要清晰、准确地表达测量结果,以便后续工作的参考和使用。
5. 审核与验收。
最后一步是对测量工作进行审核与验收。
在审核过程中,需要对测量数据、处理过程和结果进行审查和评估,以确保测量工作的准确性和可靠性。
在验收过程中,需要对测量结果进行确认和验证,确保测量工作符合要求并得到认可。
总结。
测量工作流程包括制定测量计划、实地勘测、数据处理与分析、编制测量报告以及审核与验收等环节。
每个环节都需要严格按照规定的程序和要求进行,以确保测量工作的准确性和可靠性。
只有通过规范的流程和严格的管理,才能得到符合实际情况的测量结果,为工程建设和科研工作提供可靠的数据支持。

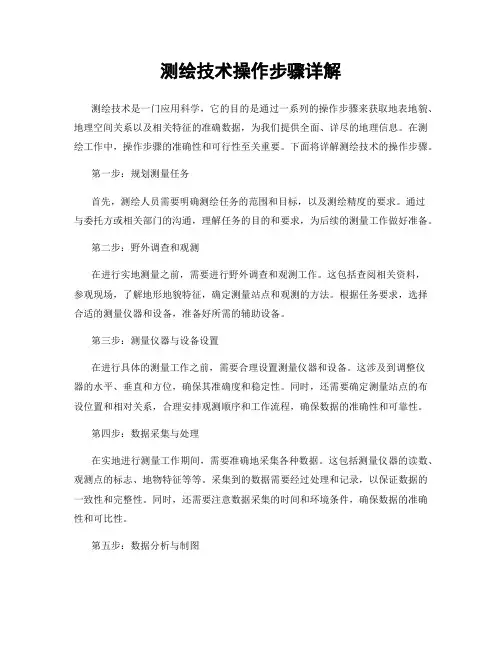

测绘技术操作步骤详解测绘技术是一门应用科学,它的目的是通过一系列的操作步骤来获取地表地貌、地理空间关系以及相关特征的准确数据,为我们提供全面、详尽的地理信息。
在测绘工作中,操作步骤的准确性和可行性至关重要。
下面将详解测绘技术的操作步骤。
第一步:规划测量任务首先,测绘人员需要明确测绘任务的范围和目标,以及测绘精度的要求。
通过与委托方或相关部门的沟通,理解任务的目的和要求,为后续的测量工作做好准备。
第二步:野外调查和观测在进行实地测量之前,需要进行野外调查和观测工作。
这包括查阅相关资料,参观现场,了解地形地貌特征,确定测量站点和观测的方法。
根据任务要求,选择合适的测量仪器和设备,准备好所需的辅助设备。
第三步:测量仪器与设备设置在进行具体的测量工作之前,需要合理设置测量仪器和设备。
这涉及到调整仪器的水平、垂直和方位,确保其准确度和稳定性。
同时,还需要确定测量站点的布设位置和相对关系,合理安排观测顺序和工作流程,确保数据的准确性和可靠性。
第四步:数据采集与处理在实地进行测量工作期间,需要准确地采集各种数据。
这包括测量仪器的读数、观测点的标志、地物特征等等。
采集到的数据需要经过处理和记录,以保证数据的一致性和完整性。
同时,还需要注意数据采集的时间和环境条件,确保数据的准确性和可比性。
第五步:数据分析与制图在获取数据之后,需要进行数据分析和处理。
通过计算和比较数据,得出地图的基本信息和统计结果。
这可以通过计算机软件或专业测绘软件来完成。
同时,也需要进行数据的可视化处理,绘制出最终的地图产品。
这个过程需要根据具体任务的要求和技术标准进行,确保地图的准确性和可读性。
第六步:地图输出与发布最后,根据测绘任务的要求,将地图产品进行输出和发布。
这包括选择合适的输出介质和格式,进行打印或制作数字地图,以及进行地理信息系统的发布和共享。
同时还需要注意地图的保密性和版权问题,确保地图的正确使用和传播。
总结:测绘技术操作步骤的详解包括了任务规划、野外调查和观测、仪器与设备设置、数据采集与处理、数据分析与制图,以及地图输出与发布。
测量工作流程 Revised by Liu Jing on January 12, 2021测量工作流程一、前期准备1、图纸审核领取图之后三日之内完成以下内容:(1)复印图纸,熟悉平面位置,查看、验算控制点坐标是否齐全,复核纵断面、坡度、高程、横坡、变坡点及结构层厚度并复核图纸之间是否有冲突。
(2)根据图纸确定所需测量工具,仪器的种类,数量,仪器自检。
(3)根据图纸选定应使用的图集并复印图集,确定检查井、管道、基础的类型,确定规范偏差,做好图纸会审前的准备工作,检查图纸是否存在问题。
(4)问题汇总,项目部总工参加图纸会审。
2、交桩:记录交桩时间、地点、接桩人(导线点至少3个点、水准点至少2个点)并填写复印交桩记录供自己使用,原件当日交资料员保存。
3、导线点及水准点闭合,复核后发现导线点有误报项目经理,联系甲方解决,联系建设单位、交桩人重新确定。
如有两个以上标段同时交桩,复核完后及时沟通,两标段在交叉处相互复核水准点,导线点。
施工所需完成工作:(1)定中线控制桩(2)中心桩保护(3)确定拴桩方式,对中线控制桩进行拴桩(4)保护拴桩点(5)做中心桩、拴桩点标记,其保护措施可以采用砖砌、混凝土砌筑等方法。
(6)水准点闭合,导线点闭合,填写复核记录。
(7)选择合适的位置加密闭合水准点、导线点(满足通视条件),做好水准点、导线点标记并保护。
(8)根据控制桩放道路中心线、边线、红线。
(9)测量仪器及控制点每周至少复核一次并记录备查。
4、绘制施工现场平面图,统计现场障碍物等情况,布设里程桩。
5、复测现状高程,一般10-20米横断面复测一组数据,若现状情况较复杂,则适当加密测量断面与复测点,保留原始记录,整理数据,绘制断面图,计算填挖方,做出结果并与施工图进行比较,将比较结果上报项目经理。
6、挖探沟,标识障碍物(种类、规格、深度,位置,所属单位,联系电话)制成表格,绘制平面图,分发资料(项目经理、施工处长、总工、测量人员、资料员)。
测量工作流程(工作总结)一、前期工作1、进场前场地实测(地形,标高)。
1)监理或业主同实测,现场地形标高,现场确认。
2)分包场地平整前现场实测方格网,地形。
2、要求业主提供测量控制点报告(控制点具体方位我司指定)1)分析现场规划布置,临建,现场施工布置2)根据现场规划布置,合理布置控制点位置,确定方便实用3、根据第二条,推算出场地前期实测城市坐标位置,提交于监理业主并三方确认.4、通过设计院图纸,计算得出建筑物轴线交点坐标,并几人核对(设计院图纸通常为建筑物角点坐标).5、通过设计院图纸分析现场临时控制点的布置,并通过现场布置图,对建筑物进行放样,并提交放样数据与周边环境于技术部,供技术部分析现场实际情况。
6、甲方通知测绘院对建筑物进行放样(与我司关系不大)。
小结:前期工作重点在于与监理业主的现场实时测量并签字确认!二.、桩基工程1、对于我司下属分包将对每一单体建筑物桩基工程小样桩放样控制点进行定位放样,同时提供标高控制点2、定位同时与分包测量人员沟通尽量满足分包人员施工放线的方便、可行性;3、每一单体建筑物根据施工要求设置不同数量的控制点,在控制点放样完成后拟定书面移交文件移交给分包,并由双方签字确认.4、对已放样的控制点进行不定期,且不超过7天每次的复查,如发现控制点有位移问题并及时校正.控制点校正后同时再次拟定书面移交文件移交给分包,并由双方签字确认。
5、对于分包提出控制点或标高存在变化时应及时进行复查并校正,控制点、标高校正后同样拟定书面移交文件移交给分包,并由双方签字确认.6、在对分包控制点放样完成后提交测量放线报验单并通知监理进行控制点复核。
7、桩基施工过程中需对周边建筑物进行每日监测。
但可根据业主要求是否请第三方进行监测。
每日监测数据通过书面形式递交技术部,工程部,安全部。
如有需要还需将数据递交监理方。
小结:桩基工程重点在于放样数据计算的准确度,数据要求几人进行计算复核,放样过程中的控制点精度控制。
测绘工作制度及流程一、测绘工作制度1.1 测绘工作的目标测绘工作的目标是提供准确、可靠、及时的测绘数据和成果,为工程建设、城市规划、土地管理、环境保护、地质调查等领域提供基础数据和技术支持。
1.2 测绘工作的原则(1)遵守法律法规:测绘工作应遵守国家有关测绘法律法规和政策规定,严格执行测绘标准和规范。
(2)科学严谨:测绘工作应采用科学的方法和先进的技术手段,确保测绘数据和成果的准确性、可靠性和及时性。
(3)质量第一:测绘工作应把质量放在首位,建立健全质量管理体系,确保测绘数据和成果的质量。
(4)客户至上:测绘工作应充分满足客户需求,为客户提供优质的服务。
1.3 测绘工作的内容测绘工作的内容包括:控制测量、地形测量、建筑工程测量、地下管线测量、土地测绘、地图编制、遥感监测等。
二、测绘工作流程2.1 项目立项根据客户需求,编写测绘项目建议书,提交给相关部门审批。
项目立项后,签订测绘合同,明确测绘范围、任务、质量要求、时间进度等内容。
2.2 前期准备收集相关资料,进行项目踏勘,确定测绘方案。
测绘方案包括:测绘方法、技术路线、仪器设备、人员组织、时间安排等。
2.3 外业测量根据测绘方案,进行外业测量工作。
外业测量包括:控制测量、地形测量、建筑工程测量、地下管线测量等。
2.4 内业处理将外业测量数据导入计算机,进行数据处理、平差计算、成果整理等。
内业处理包括:数据输入、数据处理、成果整理、质量检查等。
2.5 成果提交将处理合格的测绘成果提交给客户,客户对成果进行审核。
审核合格后,双方签字盖章,完成测绘任务。
2.6 后续服务为客户提供后续服务,包括:成果修改、技术咨询、数据更新等。
三、测绘工作管理3.1 人员管理测绘工作应配备相应的专业技术人员,进行岗位培训,提高人员素质。
关键岗位应实行持证上岗制度。
3.2 质量管理测绘工作应建立健全质量管理体系,包括:质量策划、质量控制、质量保证、质量改进等。
定期进行质量检查,确保测绘数据和成果的质量。

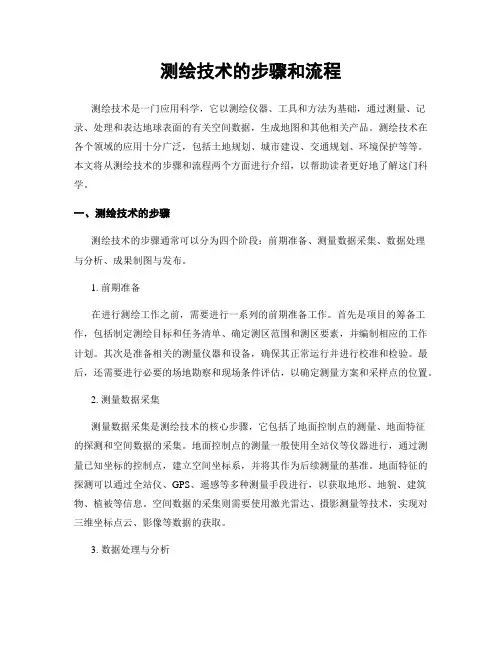

测绘技术的步骤和流程测绘技术是一门应用科学,它以测绘仪器、工具和方法为基础,通过测量、记录、处理和表达地球表面的有关空间数据,生成地图和其他相关产品。
测绘技术在各个领域的应用十分广泛,包括土地规划、城市建设、交通规划、环境保护等等。
本文将从测绘技术的步骤和流程两个方面进行介绍,以帮助读者更好地了解这门科学。
一、测绘技术的步骤测绘技术的步骤通常可以分为四个阶段:前期准备、测量数据采集、数据处理与分析、成果制图与发布。
1. 前期准备在进行测绘工作之前,需要进行一系列的前期准备工作。
首先是项目的筹备工作,包括制定测绘目标和任务清单、确定测区范围和测区要素,并编制相应的工作计划。
其次是准备相关的测量仪器和设备,确保其正常运行并进行校准和检验。
最后,还需要进行必要的场地勘察和现场条件评估,以确定测量方案和采样点的位置。
2. 测量数据采集测量数据采集是测绘技术的核心步骤,它包括了地面控制点的测量、地面特征的探测和空间数据的采集。
地面控制点的测量一般使用全站仪等仪器进行,通过测量已知坐标的控制点,建立空间坐标系,并将其作为后续测量的基准。
地面特征的探测可以通过全站仪、GPS、遥感等多种测量手段进行,以获取地形、地貌、建筑物、植被等信息。
空间数据的采集则需要使用激光雷达、摄影测量等技术,实现对三维坐标点云、影像等数据的获取。
3. 数据处理与分析数据处理与分析是对采集到的测量数据进行整理、修正和解析的过程。
这个步骤的目的是将原始数据转化为可操作的数字数据,以及在此基础上进行质量检验和差值计算。
数据处理与分析涉及的方法包括数据编辑、坐标变换、数据配准和数据融合等,以确保测绘成果的准确性和一致性。
此外,还可以利用地理信息系统(GIS)等工具对测绘数据进行分析和模拟,以获取更多的地理空间信息。
4. 成果制图与发布成果制图与发布是将测绘数据转化为可视化的地图产品的过程。
这个步骤包括地图制作、图像处理、图形绘制和地图输出等环节。
测量工作流程
一、前期准备
1、图纸审核领取图之后三日之内完成以下内容:
(1)复印图纸,熟悉平面位置,查看、验算控制点坐标是否齐全,复核纵断面、坡度、高程、横坡、变坡点及结构层厚度并复核图纸之间是否有冲突。
(2)根据图纸确定所需测量工具,仪器的种类,数量,仪器自检。
(3)根据图纸选定应使用的图集并复印图集,确定检查井、管道、基础的类型,确定规范偏差,做好图纸会审前的准备工作,检查图纸是否存在问题。
(4)问题汇总,项目部总工参加图纸会审。
2、交桩:记录交桩时间、地点、接桩人(导线点至少3个点、水准点至少2个点)
并填写复印交桩记录供自己使用,原件当日交资料员保存。
3、导线点及水准点闭合,复核后发现导线点有误报项目经理,联系甲方解决,联
系建设单位、交桩人重新确定。
如有两个以上标段同时交桩,复核完后及时沟通,两标段在交叉处相互复核水准点,导线点。
施工所需完成工作:
(1)定中线控制桩
(2)中心桩保护
(3)确定拴桩方式,对中线控制桩进行拴桩
(4)保护拴桩点
(5)做中心桩、拴桩点标记,其保护措施可以采用砖砌、混凝土砌筑等方法。
(6)水准点闭合,导线点闭合,填写复核记录。
(7)选择合适的位置加密闭合水准点、导线点(满足通视条件),做好水准点、导线点标记并保护。
(8)根据控制桩放道路中心线、边线、红线。
(9)测量仪器及控制点每周至少复核一次并记录备查。
4、绘制施工现场平面图,统计现场障碍物等情况,布设里程桩。
5、复测现状高程,一般10-20米横断面复测一组数据,若现状情况较复杂,则适
当加密测量断面与复测点,保留原始记录,整理数据,绘制断面图,计算填挖方,做出结果并与施工图进行比较,将比较结果上报项目经理。
6、挖探沟,标识障碍物(种类、规格、深度,位置,所属单位,联系电话)制成
表格,绘制平面图,分发资料(项目经理、施工处长、总工、测量人员、资料员)。
二、排水施工测量
1、复核水准点、导线点。
准备所用图纸、图集。
根据每段沟槽底槽宽、挖深、放
坡计算上口线宽度,按以上计算出的数据进行放线。
2、开槽时控制中线、槽底宽、高程。
中线随开槽进度钉桩放线,下口宽用尺做
栉子控制,遇井位时定出井位,配合施工处长指挥机械按检查井尺寸挖出井位。
3、管道安装前测定管道基础高程,整平、夯实后复测,将复测结果上报施工处
长。
4、定井位桩并在桩上标明井位。
5、管道安装:管道中心线放线,控制管顶高程(需计算顶面高程),根据检查井
尺寸预留管口净距。
6、检查井砌筑:需测定盖板井井盖高程,确定爬梯位置及预留支管的位置和尺寸
(尺寸大小由项目经理或处长确定)。
7、在检查井上标刻度控制回填厚度和高程。
8、报验,做出相关测量资料交资料员。
三、道路施工测量
1、复核水准点、导线点,恢复道路中线、边线,确定各结构误差范围,确定测量
重点。
2、道路开槽:道路中心线、边线放线(宽度问项目经理或处长),及时恢复控制
桩并保护,控制底槽高程。
3、路床验收,恢复中线、边线,复测高程,复测结果上报项目经理、总工,保留
原始记录。
4、灰土:
(1)根据项目经理或施工处长要求确定上土厚度。
(2)做试验段,确定上土虚铺厚度(根据土质、机械确定其虚铺厚度)。
(3)按项目经理要求放边线、方格线,上灰。
(4)碾压完后放边线和起止线,验收。
(5)复测高程,其结果上报项目经理,保留原始记录。
5、二灰碎石:
如使用平地机
(1)恢复中线、边线,根据设计图纸经项目经理同意最终确定摊铺宽度。
(2)根据截面积计算并确定材料用量。
(3)根据项目经理或施工处长经验初步设定虚铺厚度。
(4)做试验段,最终确定虚铺厚度。
(5)放边线,方格线,根据路宽确定测点数量,刮平测定高程(至少4遍)后复测,复测合格后通知处长或压路机司机进行碾压。
(6)碾压完成后放线,验收。
(7)复测高程,复核结果上报项目经理,保留原始数据。
如使用摊铺机,则需:
(1)明确摊铺方案和顺序,测量人员分工
(2)恢复中线、边线
(3)按摊铺方案设置高程控制点
(4)设定虚铺厚度,做试验段复测后最终确定虚铺厚度
(5)摊铺过程中检查摊铺厚度,如有异常,查找原因及时调整。
(6)碾压成型后,复测高程,结果上报项目经理,保留原始数据。
(7)碾压完成后放线,验收。
6、路缘石、平石、雨水井
(1)雨水井
a、后砌井:
b、先砌井:
(2)路缘石、平石
(3)报验,做出相关测量资料交资料员。
7、面层摊铺:
(1)摊铺准备
①按照摊铺方案进行人员分工
②计划所需仪器,制成需求计划表报项目经理(所需仪器包括:杠尺、脚
架、钢钉、水准仪、盒尺、布条、锤子、钢尺等)
③对仪器设备进行检查
(2)依据摊铺方案提前测设高程点并恢复道路中线、边线。
(3)根据高程点测量结果计算各高程点位置杠尺高度,制成表格,摊铺时设专人量杠尺高度,摊铺机就位后通知机手下返高度。
(4)按摊铺方案,做试验段后及时复测高程,确定松铺系数,调整后通知机。
(5)摊铺过程中紧跟摊铺机测量摊铺厚度,如有异常,查找原因,及时纠正。
(6)对碾压完路面进行高程复测,保留原始数据。
(7)报验,做出相关测量资料交资料员。
8、绘制竣工图,报总工审核,审核完成后,交资料员组卷。
四、桥梁施工测量
(一)桩基
1、复核导线点、水准点。
2、测量现状高程,复核桩顶高程与河床高程之间高差,上报总工、项目经理。
3、测量放样钻孔灌注桩桩位,确定围堰范围。
4、钢筋笼放样,并随时检查。
5、导流围堰完成后再次放桩位,确定打桩工作面、高度。
桩位必须复核。
6、整理桩位测量资料上报总工、报验。
7、放骑马桩,下完护筒后测量护筒高程,并计算钻孔深度。
8、成孔后检查孔深,测桩顶标高。
9、放钢筋笼,校正钢筋笼中心位置,计算吊筋长度交施工队,下完钢筋笼后复核高程。
10、复核孔深,测回淤量上报总工报验。
11、计算导管长度。
12、浇筑过程中,没浇筑一车或一盘混凝土后测混凝土标高,复核有无扩孔、缩颈,并计算拔导管长度。
浇筑完成后复核桩顶标高,做好灌装记录。
(二)墩柱
1、凿完桩头后,复核桩顶高程和桩位中心位置是否正确,并做相应调整后整理数据上报总工报验。
2、钢筋放样,随时检查。
3、测量柱模底基础,放线。
4、支模完成后复核墩柱中心位置、模板垂直度、钢筋保护层厚度,确定浇筑柱
顶高程上报总工报验,并用线绳校正横向墩柱是否在同一直线上,并作出相应调整。
5、墩柱拆模后复核顶面高程、中心位置,并钉钉子(确保钉子在同一直线上)。
(三)盖梁、牛腿、耳背墙
1、放钢筋大样,随时检查并作好记录备查。
2、放盖梁底模边线、高程,不同测量人员复核。
3、侧模支完后测量盖梁顶面高程和几何尺寸,用拉对角线方法校核几何尺寸,用全站仪或经纬仪放挡块边线以保证各道盖梁在同一直线上。
测量放样各种预埋件、预埋筋位置。
4、浇筑过程中用仪器观测模板支架形变,如有较大形变及时通知现场管理人员。
5、浇筑完成拆模后复核顶面高程、几何尺寸并记录上报总工。
(四)支座垫石
1、按图纸放模板边线,测量顶面高程,不同测量人员复核。
2、浇筑过程中放支座钢板位置及高程。
3、拆模后做资料报验。
(五)现浇板梁
1、放钢筋大样,随时检查。
2、放底模边线,并根据预拱度和地基承载力情况测设底模高程。
3、预压过程中每日观测2-3次底模高程,并作详细记录,整理后上报总工。
4、预压完成后根据项目部要求调整底模高程。
5、放侧模边线,保证桥面板几何尺寸、横纵坡。
6、抬放钢筋前在侧模上放样顶面高程,以保证保护层厚度。
7、做好上述记录上报总工。
8、确定伸缩缝位置。
9、浇筑前测量高程控制桩,浇筑过程中测量预埋筋顶面高程。
10、浇筑完成后复核顶面高程整理后上报总工。
(六)防撞护栏
1、放钢筋大样,随时检查。
2、放模板边线,复核预埋件、泄水孔位置。
3、支模后校正模板顺直度和垂直度,测量顶面高程。
(七)桥面铺装
测量并控制顶面高程。
(八)桥头搭板
1、放搭板边线,控制地面高程。
2、测量顶面高程并标记在侧模上,控制几何尺寸,整理数据后上报总工。
(九)绘制竣工图,报总工审核,审核完成后叫资料员组卷。
