10kV变压器台架标准化物料

10kV柱上式变压器台标准化设计说明书1 技术原则概述1.1 设计对象设计对象为辽宁省电力公司系统内10kV柱上式变压器台。

1.2 运行管理方式运行管理方式按远抄方式进行设计。

1.3 设计范围设计范围是从高压引下线接头至低压出线接头之间的柱上式变压器台及其相关部分。

1.4 设计深度除电杆基础和地下接地体外，本设计达到施工图设计深度。

1.5 台址基本条件海拔高度≤1000m；环境温度-30~+40℃；最热月平均最高温度：35℃；污秽等级：国标C级污秽区设计；日照强度：0.1W/cm2；最大风速：30m/s；地震烈度：按7度设计，地震动峰值加速度为0.1g，地震特征周期为0.35s；洪涝水位：杆址标高高于50年一遇洪水水位和历史最高内涝水位，不考虑防洪措施；地基承载力特征值：取f ak=150kPa，无地下水影响；腐蚀：地基土及地下水对钢材、混凝土无腐蚀作用。

2 技术条件2.1 分类原则本标准化设计综合考虑了简单和操作检修方便以及节省投资等因素，共选定了三个容量档次和两种不同布置方式的柱上式变压器台形式，方案编号为BT-1、BT-2和BT-3。

2.2 技术条件3 电气一次部分3.1 电气主接线3.1.1 10kV采用线路变压器组方式，0.4kV采用单母线接线方式。

3.1.2 10kV架空进线1回，低压架空出线1～２回（如受环境限制，可用四芯电缆出线）。

3.2 主要设备选择3.2.1变压器选择1变压器选用S11-M型油浸配电变压器（也可根据条件允许选用其它S11型以上性能产品）。

2容量：500kVA及以下。

在设计时应按“小容量、短半径、密布点”的原则选择具体容量。

3变比：10.5±2×2.5%/0.4kV 。

4连接组别：Dyn11。

5阻抗电压： Uk =4%。

3.2.2 变压器高低压侧配置。

1 10kV隔离开关。

2 10kV侧配置跌落式熔断器，设备短路电流水平按12.5/16kA考虑。

10kV柱上变压器台制作规范1 范围为提高10kV 柱上变压器台及进出线工程建设质量和施工工艺水平进一步深化“五化”设计标准化、物料成套化、采购超市化、施工装配化、工艺规范化建设特制定本规范。

本规范适用于10kV柱上变压器台及进出线新建、改造工程。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本规范的条款。

凡是注明日期的引用文件其随后所有的修改单不包括勘误的内容或修订版均不适用于本规范然而鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件其最新版本适用于本标准。

GB50173-92 电气装置安装工程《35kV 及以下架空电力线路施工及验收规范》GB50169-2006《电气装置安装工程接地装置施工及验收规范》GB/T4623-2006《环形混凝土电杆》GB 1094-2005 《电力变压器》SD292-88《架空配电线路及设备运行规程》DL/T 5231-2001《农村电网建设与改造技术导则》DL/T 499-2001《农村低压电力技术规程》DL/T 5220-2005《10kV及以下架空配电线路设计技术规程》DL/T 5219《架空送电线路基础设计技术规定》DL477-2001《农村低压电气安全工作规程》DL/T736-2010《农村电网剩余电流动作保护器安装运行规程》国家电网公司输变电工程典型设计《农网10kV 配电工程分册2006版》国家电网公司输变电工程通用设计《农网10kV 及以下工程补充方案分册2010版》国家电网公司输变电工程典型设计《农网10kV 和380/220配电线路分册2006版》国家电网公司电力线路安全工作规程电力线路部分3 器材检验3.1 配电变压器配电变压器铭牌、器身无锈蚀高低压套管完好无损油位正常外壳干净无渗漏油现象。

3.2 JP柜3.2.1 JP柜外观完整、无损伤、锈蚀、变形防水、防潮、防尘、通风措施可靠箱门开闭灵活门锁可靠关闭严密箱内各元件型号、规格符合设计要求各元件组装牢固连接紧密接触可靠。

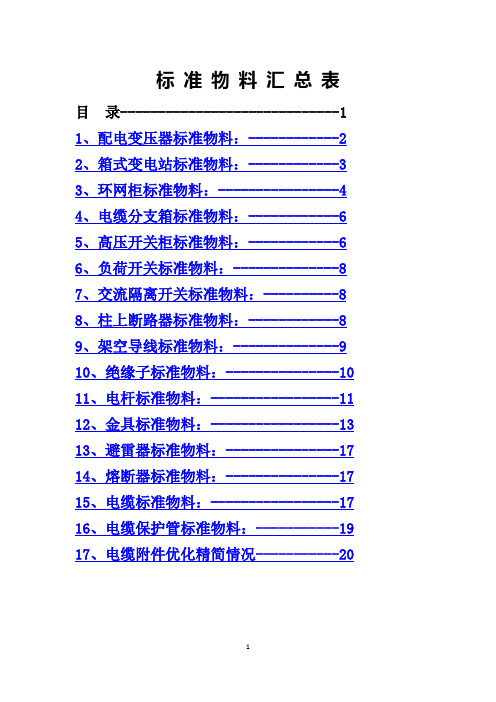

标准物料汇总表目录-----------------------------11、配电变压器标准物料：------------22、箱式变电站标准物料：------------33、环网柜标准物料：----------------44、电缆分支箱标准物料：------------65、高压开关柜标准物料：------------66、负荷开关标准物料：--------------87、交流隔离开关标准物料：----------88、柱上断路器标准物料：------------89、架空导线标准物料：--------------910、绝缘子标准物料：---------------1011、电杆标准物料：-----------------1112、金具标准物料：-----------------1313、避雷器标准物料：---------------1714、熔断器标准物料：---------------1715、电缆标准物料：-----------------1716、电缆保护管标准物料：-----------1917、电缆附件优化精简情况-----------201、配电变压器标准物料：返回顶部福建省公司柱上变压器容量选择序列：三相柱上变压器容量序列为30kVA，50kVA，100kVA，200kVA,400kVA 单相柱上变压器容量序列为30kVA，50kVA，100kVA。

2、箱式变电站标准物料：返回顶部3、环网柜标准物料：返回顶部4、电缆分支箱标准物料：返回顶部5、高压开关柜标准物料：返回顶部6、负荷开关标准物料：返回顶部7、交流隔离开关标准物料：返回顶部8、柱上断路器标准物料：返回顶部9、架空导线标准物料：返回顶部福建省公司架空导线选择序列：10kV：50、95、150、2400.4kV:35、50、95、15010、绝缘子标准物料：返回顶部11、电杆标准物料：返回顶部12、金具标准物料：返回顶部13、避雷器标准物料：返回顶部14、熔断器标准物料：返回顶部15、电缆标准物料：返回顶部福建省公司电力电缆选择序列：电力电缆：70、150、300、40016、电缆保护管标准物料：返回顶部（1）电缆保护管标准物料使用范围：（2）电缆保护管标准物料表：返回顶部17、电缆附件优化精简情况。

10kV 线路配电变压器台上更换变压器标准化作业指导书编写： __________年 ____月____日审核： __________年 ____月____日批准： __________年 ____月____日巡线员：计划巡视时间：年月日至年月日XX电力有限责任公司目次1.标准化作业流程图2.范围3.引用文件4.准备阶段5.巡视阶段6.总结阶段7.附录性文件：线路巡视区段图1.标准化作业流程图（略，同范本 3）2.范围本作业指导书针对10kV ××线××号配电变压器台上更换变压器工作，仅适用于该项工作。

3. 引用文件1.《安全生产工作管理规定》国家电网总（2003）407 号2.《电力安全工作规程》（电力线路部分）3.DL409 —1991《电力安全工作规程》（热力机械部分）4.《电力建设安全工作规程》5.《架空配电线路及设备运行规程》6．《架空配电线路设计技术规程》7．《电力变压器检修导则》4.准备阶段4.1准备工作安排10kV ××线××号配电变压器台上更换变压器准备工作安排√序号内容标准责任人备注12 34明确工作任务确定作业方法审核并签发工作票召开班前会本次作业为将100kV A 变压器更换为200kVA 变压器工作采用 8t 吊车铲车安装，葫芦，机动绞磨1）审核工作票填写的正确性2）交工作票签发人进行签发1）组织学习本次作业的作业指导书2）作好危险点分析及控制措施3）交代安全注意事项4）学习检修质量技术标准5）交代人员分工4.2作业人员要求10kV ××线××号配电变压器台上更换变压器作业人员要求（略，同范本6）4.3 共器具准备10kV ××线××号配电变压器台上更换变压器作业工器具准备工器具准备人：工器具收回人：年月日序号名称规格 /编号单位准备数量实际回收数量备注1~15（略，同范本6 1~15 ）16梯子副117 钳型电流表0.4kV块1注：准备的工器具根据现场情况具体确定。

10kV柱上三相变压器台典型设计方案1 设计说明1.1 总的部分本典型设计为“国家电网公司配电网工程典型设计配电分册”中对应的“10kV柱上变压器台典型设计”部分，方案编号为“ZA-1”，由一个标准化台架和4个组件模块组合成3个子方案。

变压器侧装、电缆侧面引下对应的子方案编号为“ZA-1-CL”,变压器侧装、架空绝缘线侧面引下对应的子方案编号为“ZA-1-CX”，变压器正装、架空绝缘线正面引下对应的子方案编号为“ZA-1-ZX”。

方案ZA-1主要技术原则：10kV侧采用电缆或架空绝缘线引下，低压综合配电箱采用悬挂式安装，进线采用架空绝缘导线或低压单芯电缆，出线采用架空绝缘导线或电缆引出。

1.1.1 适用范围一般宜选用柱上式变压器和低压综合配电箱方式，ZA-1-CL、ZA-1-CX、ZA-1-ZX子方案适用于各类供电区域。

本设计方案为单回路线路，如果采用双回路，可根据实际情况作相应的调整。

1.1.2 方案技术条件本方案根据“10kV柱上变压器台典型设计总体说明”确定的预定条件开展设计，方案组合说明见表1-1。

表1-1 10kV柱上变压器台ZA-1典型方案技术条件表1.2.1 本典设按照给定的变压器进行设计，在实际工程中，需要根据实地情况具体设计选择变压器容量。

1.2.2 熔断器短路电流水平按8/12.5kA考虑，其他10kV设备短路电流水平均按20kA考虑。

1.2.3 高压侧采用跌落式熔断器或封闭型熔断器，低压侧进线选择熔断器式隔离开关，出线开关选用断路器。

1.3 电气一次部分1.3.1 短路电流及主要电气设备、导体选择（1）变压器。

型式：选用高效节能型变压器，宜采用油浸式、全密封、低损耗油浸式变压器；容量：400kVA及以下；阻抗电压：U k%=4；额定电压：10（10.5）±5（2×2.5）%/0.4kV；接线组别：Dyn11；冷却方式：自冷式。

（2）10kV侧选用跌落式熔断器或封闭型熔断器，10kV避雷器采用金属氧化物避雷器。

10 千伏**线配电变压器台安装标准化作业流程图工作任务 10 千伏变压器台安装定位、挖坑 材料准备 工器具准备组织人员进行 现场勘察现场工作实施作业指导书审批； 学习工作票审核 填写工作票做好停 电验电安 装接地线及其它 现场安全措施`二次线及低压箱安装工作票结束，整理资料编制人： 班组审核人： 单位审核人：安装变压器台 架立杆组装金具 及敷设接地极拆除接地线及其它安全措施一次引线、避雷器安装安装高压引线 横担安装跌落开关安装接地极班前会，人员分工工作 票开工编写作业指导书、作业指导卡 指挥吊车就位吊装变压器变台挂牌 清理现场完 工编号: 20221001 10 千伏**线变压器台安装标准化作业指导书1.1 本指导书合用于**供电局**线**变压器台安装工作。

作业。

1.2 如采用此外的作业方法时，应另行编制标准化作业指导书，但其格式、流程、原则不变。
