衡器计量讲义

①结构简单体积小。 ②线性和重复性好,滞后小,其综合相对准确度可高达0.015%。 ③工作可靠,长期稳定性好。 ④可以做成拉、压两种,且受拉和受压的输出特性对称性好。 ⑤有互换性,使用维修方便,易于和电子测量仪表匹配。 ⑥寿命长,灵敏度高。 ⑦频率响应好,能用于动态测量。
按传输信号分为模拟式传感器和数字式传感器数字式传感器优点：
测量电桥的工作原理台上的重量通过弹性体的变形
引起电阻应变计的阻值变化转变为成比例的电信号输出。

第五章
常用电子衡器的结构和原理
1、电子汽车衡 1）结构
电子汽车衡由秤体、称重传感器以及称重显示控制仪表等组成基本系统,还可配装数字输出接口部件、打印机等,其结构如图所示,点划线内为可装备部件。
2）工作原理
6、称重显示控制器长期不用、更换保险丝、移动位置或清除灰尘等情况时，务必切断电源。
7、称重显示控制器长期不用时（如一个月以上），应根据环境条件进行通电检查，以免受潮或其它不良气体侵蚀影响可靠性。 8、吊装计量重物时，不应有冲击现象；计量车载重物时，不应超过系统的额定秤量。 9、禁止在秤台上进行电弧焊作业，若必须在秤台进行电弧焊作业，应采取措施。
2、电子轨道衡
1）结构
2）工作原理
3、电子台秤
第六章
电子衡器的日常维护
1、司磅人员和仪表维修人员均需通过专门培训才能从事操作和维修。 2、衡器必须按照国家有关检定规程定期检定,。 3、秤台维护

秤台四周间隙内不得卡有石子，木块等异物。经常检查限位间隙是否合理。
检查称重传感器钢球受力情况（电子台秤应放在坚实平整的地面上，各部位接触良好，台面要保持水平）。
电子汽车衡的工作原理是当称重物体或载重汽车停放在秤台上,载荷通过秤体将重量传递给称重传感器,使其弹性体产生变形, 于是粘贴在弹性体上的电阻应变计产生应变,应变计连接成的桥路失去平衡,从而产生了电信号。该电信号的大小与物体的重量成正比,在最大称量时通常为20~3O mV。该信号经前置放大器放大,再经二级滤波器滤波后,加到模数转换器将模拟量变成数字量,再由 CPLI微处理器进行处理后,使显示器显示出物体的重量。

衡器天平培训教材课件.ppt

多分度值秤(multi-interval instrument)秤有一个称量范围，将此范围按分度值的不同分成几个局部称量范围。局部称量范围是根据所加载荷的增减而自动确定的。
鉴别力(discrimination)秤对载荷微小变化的反应能力。
计量特征
鉴别力阈(discrimination threshold)对于已给定载荷的鉴别力阈，即是这样一种附加载荷的最小值：当将此载荷在承载器上轻缓地放上或取下时，即能使示值发生一个可察觉到的变化。
检定标准器
电子天平如果检定过程中使用该砝码的实际质量值
（实际质量值=标称值+折算修正值），则其扩展不确度应不得超过仪器在该载荷下最大允许误差的1/3。如果检定过程中只使用该砝码的标称值，则其最大允许误差应不得超过仪器在该载荷下最大允许误差的1/3 非自动秤（电子秤首次和随后检定合格的秤，应出具检定证书，盖检定
合格印或粘贴合格证；应注明实施首次检定和随后检定的日期以及随后检定的有效期；应对可能改变秤计量性能的器件或直接影响到秤量值得部位加印封或铅封。使用中检验合格的秤，其原检定证书与印封或铅封仍保持不变。
首次检定和随后检定不合格的秤，发给检定结果通知书，不准出厂、销售和使用；中用中检验不合格的秤不准使用。周期为12月。（1年）
若重复性误差不大于0.3e，可减少至最大秤量的35%；
检定方法（测试程序）
数字指示秤首次检定只有当秤（含进口秤）通过了定型鉴定或样机
试验，并取得了制造许可证，才可进行首次检定。首次检定应进行下述检查和测试。外观检查（目测）法制计量管理标志、计量特征、铭牌以及检定标志和管理标志，若已确定秤的使用条件和地点，则应检查其是否合适。
min；最大允许误差改变的秤量； 50%max；max 注意：加卸砝码时应分别逐渐递增或递减，如果秤装配了自动至零或零点跟踪装置，在测试中可以运行。

全电子汽车衡器工业衡器产品知识介绍PPT共52页

全电子汽车衡器工业衡器产品知识介绍
36、如果我们国家的法律中只有某种神灵，而不是殚精竭虑将神灵揉进宪法，总体上来说，法律就会更好。—— 马克·吐温 37、纲纪废弃之日，便是暴政兴起之时。— —威·皮物特
38、若是没有公众舆论的支持，法律是丝毫没有力量的。 ——菲力普斯 39、一个判例造出另一个判例，它们迅速累聚，进而变成法律。 ——朱尼厄斯
40、人类法律，事物有规律，这是不容忽视的。— —爱献生

46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特

《电子衡器学习》PPT课件

并且具有良好的传力重复性； 2．不传递力矩，能够减小侧向力向传感器的传递，并起到缓冲作用。 3．允许称重传感器在误差范围内产生移动或转动，但接触面间不应
因摩擦力而产生称重误差； 4．能够减小温度造成的膨胀变形和受力产生的应变变形对称重结果
的影响。
h
12
第一章电子衡器
（二）传力复位系统的类型及附加装置
（四）传感器的组合方式在多个传感器组成的电子衡器中，称重传感器之间有三种组合方式，即：串联工作方式、
并联工作方式、串并联混合工作方式。
h
11
第一章电子衡器
二、传力、复位系统指安装于承重装置和传感器之间、起力的传递作用（即将载荷的重量传递给传感器）的机械部件。
它的设计、安装合理与否很大程度上决定了一台电子衡器的准确度（一）传力复位系统的功能和作用 1．能确保载荷通过称重传感器的加载轴线准确地传递到传感器上，
模拟式
T800(炼油13号门,芳烃 100t,烯烃100t)
8530D(炼油板厂路,聚酯 100t,聚酯30t)
8142 (芳烃50t,热电厂外80t)
AD-4322A(烯烃80t)
h
26
ห้องสมุดไป่ตู้
电子汽车衡称重仪表
T800 面板概述
皮重值
毛重或净重值
净重标志零中心动态标志
1
8760 kg 0
2
NET
按[clear]清除错误信号,不能清除检查电缆、传感器、及仪表主电路板.
更换主板电池按[clear]键,重新设置
（3）由于没有复杂的杠杆系统，所以它的稳定性和可靠性好、机械磨损小、寿命长、维修方便。
（4）可以在机械衡器或机电结合秤无法胜任的场合或恶劣环境下工作。

衡器基本知识 ppt课件

传感器1 传感器2
接线盒
传感器4
传感器3
16
仪表
Internal usage only
衡器基本知识---衡器概述
产生角差的原因及消除角差的方法
下图为一个由2个传感器组成的系统，E1、RO1分别是传感器1的等效信号源
及输出阻抗，E2、RO2分别是传感器2的等效信号源及输出阻抗。很容易得出角
差为零的条件是：
4
Internal usage only
衡器基本知识---衡器概述
衡器基本组成框图
传感器
秤台接线盒
传感器
传感器
传感器
仪表
5
外设（例如计算机）
Internal usage only
衡器基本知识---衡器概述
衡器基本计量参数：
满量程（FS) 分度值(d ) 分度数(n) 满量程：衡器的最大称量范围。例如，30吨汽车衡的满量程是30000kg。分度值：仪表显示重量的最小间隔,例如30吨汽车衡的分度值是10kg。国际法制计量组织（OIML ）的76号国际建议（R76）规定，分度值应该取1、2、 5X10k，其中K为正整数、负整数或0。例如：
衡器基本知识培训
衡器计量基础知识
内容提要
衡器概述称重传感器称重仪表小结
2
Internal usage only
衡器基本知识---衡器概述

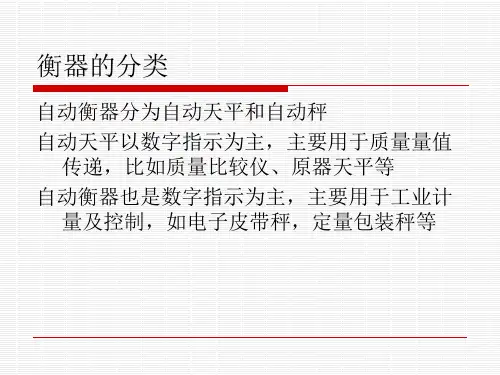

衡器分类
按照操作方式，衡器可分为非自动衡器及自动衡器两大类。
非自动衡器
按照GB/T14250-2008《衡器术语》的规定，非自动衡器的定义如下：在称量过程中需要操作者的干预，以确定称量结果是否可接受的衡器。
E=(1002–1000)kg=+2kg - 扩展显示法

天平培训材料ppt课件

加屏障隔绝静电力(把称量容器放在金属盛器中)
使用不同的称量容器
塑料
差
玻璃
好
金属
非常好
使用工业抗静电枪
给天平接地
磁
性
•样品的称量结果依赖它在称盘上的位置
•称量结果的重复性差
解决方法
对铁制或铁合金磁性样品(铁/钢/镍等)进行脱磁
加大样品与称盘间的距离使用天平的下称钩把样品放在导磁合金制的盛器里
➢天平放置的环境不好：气流，震动，温度波动，工作台不稳固，外部强磁场干扰
➢防风玻璃门没有关好
称量时称量结果走字
➢天平的内部参数设置不当 ➢天平放置的环境不好：气流，震动，温度
波动，工作台不稳固，外部强磁场干扰 ➢天平没有充分预热 ➢防风玻璃门没有关好
➢ 样品和容器的物理性能影响
开机时出现 ------ 或 Err 1
天平的安放环境不好样品和容器的温度样品的水份增加或丢失样品和容器的静电现象样品和容器的磁化
温度
样品的称量值显示朝一个方向频繁变化
解决方法
不要直接称量从烘箱或冰箱里取出的样品保持样品同天平称量室温度相近使用镊子夹取样品不要把手放入天平称量室防止称量室升温使用表面积小的样品容器
天平的常见故障
天平称量不稳定
天平称量不稳定
空载时 0.0000g 单方向漂移空载时 0.0000g 双方向漂移称量时称量结果走字开机时出现 ------ 或 Err 1 开机时出现 0.0000g 闪烁称量室内该不该放置干燥剂
空载时 0.0000g 单方向漂移
➢ 天平在预热过程中，会出现单方向漂移
➢各种外部，内部的干扰影响导致天平不能稳定地工作，一直处于寻找0.0000g的过程中

衡器基础知识

内容概要

电子衡器术语及名词解释认证标志电子衡器结构组成
电子衡器基础知识
电子衡器术语
衡器
利用作用于物体上的重力等各种称量原理，确定物体的质量或作为质量函数的其他量值、数值、参数或特性的一种计量仪器。当用于贸易结算、安全防护、环境监测和医疗卫生领域时，在我国属于强制检定的计量器具之一。
）进入美国以及北美市场的一个特别的通行证。
电子衡器基础知识
内容概要

电子衡器术语及名词解释认证标志电子衡器结构组成
电子衡器基础知识
电子衡器结构组成
全电子衡器按组成部分可分为以下四部分：
传感器
接线盒
秤台
显示仪表
外设
电子衡器基础知识
电子衡器结构组成
1. 称重传感器 ---- 作用：将加到称台上的重量信号转变为成比例的电信号输出。 2. 称重显示仪表-- 作用：将传感器输出的模拟信号经放大、滤波、 A/D转换、数字处理后在显示屏上显示。
安全认证标志
UL 美国保险商试验室成立于 1894 年，主要从事电气、电子设备、机械产品、灯具、建材、防火器材及化学品等公共安全方面的检验工作。UL标志是美国以及北美地区公认的安全认证标志，贴有这种标志的产品，就等于获得了安全质量信誉卡，其信誉程度已被广大消费者所接受。因此，UL标志已成为有关产品（特别是机电产品
实际分度值（d ）
对模拟示值，指相邻两个刻线对应值之差对数字示值，指相邻两个示值之差 1、2、5×10K
检定分度值（e ）
用于对秤进行分级和检定时使用的，以质量单位表示的值
分度数（n）
最大秤量与检定分度值之商。 n = Max/d
最大安全载荷
秤所能承受的保持其计量性能不发生永久性改变的最大静载荷

《衡器专业知识培训》课件

校准周期：根据衡器的使用频率和精度要求确定校准周期
校准机构：选择具有资质的校准机构进行校准，确保校准结果的准确性和权威性
工业生产：用于称重、测量、控制等环节
商业贸易：用于商品交易、结算等环节
科学研究：用于实验、测量、分析等环节
日常生活：用于家庭、个人等日常称重需求
杠杆原理
杠杆原理是衡器的基础工作原理
杠杆原理是指通过改变力臂的长度来改变力的大小
杠杆原理在衡器中的应用包括天平、秤砣等
杠杆原理在衡器中的作用是实现力的平衡和测量
电子衡器：如电子秤、电子天平、电子磅秤等
工业衡器：用于工业生产中的质量测量
衡器的历史和发展
古代衡器：如天平、杆秤等，用于称重和测量
近代衡器：如弹簧秤、电子秤等，采用现代科技进行测量
现代衡器：如智能秤、物联网秤等，实现智能化、网络化测量
未来衡器：如量子秤、生物识别秤等，采用先进技术进行测量
衡器的应用场景
衡器的工作原理
衡器的结构和组成
衡器的使用和维护
衡器的故障排除和维修
单击添加标题
衡器概述
衡器的定义和分类
添加标题
添加标题
添加标题
添加标题
添加标题
添加标题
添加标题
衡器：用于测量物体质量的仪器
机械衡器：如天平、台秤、磅秤等
按用途可分为工业衡器和商业衡器
商业衡器：用于商业交易中的质量测量
衡器的分类：按测量原理可分为机械衡器和电子衡器
维修周期：根据衡器的故障程度和维修难度确定，一般不超过一周
衡器的相关标准和规范
技术规范：JJG 1003、JJG 1004等
企业标准：Q/HB 1001、Q/HB 1002等

电子衡器基础知识

电子衡器基础知识一：名词说明秤（Scale）应用感化于物体上的重力来测定该物体质量的计量仪器，装有电子装配的秤称为电子秤。

非主动秤在秤量过程中须要人员操作（例如向承载器加放或卸去载荷或取得称量成果）的秤。

主动衡器主动衡器：在称量过程中无需操作者干涉，能按照预先确信的主动处理法度榜样进行称重的衡器。

最大年夜秤量（Max）不运算添加皮重在内的最大年夜称重才能。

最小秤量（Min）当载荷小于该值时，称量成果可能产生过大年夜的相对误差称量范畴（Weighing range）最大年夜秤量与最小秤量之间的范畴最大年夜安稳载荷秤所能遭受的保持其计量机能不产生永久性改变的最大年夜静载荷实际分度值（d）对仿照示值，指相邻两个刻线对应值之差对数字示值，指相邻两个示值之差检定分度值（e ）用于对秤进行分级和检准时应用的，以质量单位表示的值分度数（n）最大年夜秤量与检定分度值之商。

n = Max / d非线性：Non-linearity称重传感器过程校准曲线偏离直线的误差滞后误差：Hysteresis error施加同一负荷时称重传感器输出读数之间的差值；个中一次是由最小静载荷开端的过程读数，另一次是由最大年夜称量开端的回程读数。

蠕变：Creep在负荷不变，所有情形前提和其他变量保持不变的情形下，称重传感器输出随时刻的量程零点和满量程输出之间的幻想直线由零点输出至满量程输出的实际输出曲线量程零点输出至满量程输出之间的加载曲线由满量程输出至零点输出之间的卸载曲线变更。

反复性误差：Repeatability error在雷同的负荷与雷同的情形前提下，连续多次实验所得的称重传感器输出读数之间的差值。

传感器防护等级传感器的防护等级：参考中华人平易近共和国国度标准外壳防护等级分类，等效采取IEC529（国际电工委员会）标准IP-6- ：耐粉尘（粉尘不传入内部）等级防护程度实验方法可达到的防护等级简短说明含义IP65防溅水短时刻内对任何方向的溅水不受阻碍应用内径为6.3mm水流量为(11.9~13.2)L/min，喷嘴水压约30kPa（0.3bar）的标准喷嘴作实验，以2.5~3米的距离从所有偏向喷水计每平方米为1分钟,但累计跨过3分钟应变梁裸露面胶封，一样传感器即可达到IP66对喷水防护短时刻内对任何方向的强烈喷流水不受阻碍应用内径为12.5mm水流量为(95~105)L/min，喷嘴水压约100kPa（1bar）的标准喷嘴作实验，以2.5~3米的距离从所有偏向喷水计每平方米为1分钟,但累计跨过3分钟盖板胶封，内部灌胶爱护的传感器可达到IP67防浸水阻碍以规定压力和时刻浸入水中也不受影响水面赶过传感器顶点至少为150mm,赶过传感器底部至少为1m，温差不大年夜于5K时，浸没时刻至少30分钟盖板（或波浪管）焊接，内部灌胶爱护的传感器可达到。

衡器基础知识课件

衡器基础知识课件
1/17
衡器简介
衡器
利用作用于物体上的重力等各种称量原理，确定物体的质量或作为质量函数的其他量值、数值、参数或特性的一种计量仪器。
当用于贸易结算、安全防护、环境监测和医疗卫生领域时，在我国属于强制检定的计量器具之一。
分类
根据衡器准确度等级分：秤和天平根据称量过程中是否需要操作者参与：非自动衡器和自动衡器根据衡器中是否装有称重传感器等电子装置：机械衡器和电子衡器连同其它设备组合起来以进行特定称量任务的衡器，常称为称量系统或称重系统
6/17
衡器简介
安全认证标志
7/17
衡器简介
电子衡器的组成结构=传感器+显示仪表+称体+外设
传感器
接线盒
秤台
显示仪表
外设
8/17
衡器简介
作用
1. 称重传感器：将加到称台上的重量信号转变为成比例的电信号输出。
2. 称重显示仪表：将传感器输出的模拟信号经放大、滤波、A/D转换、数字处理后在显示屏上显示。
5.温差变化：≤5 ℃/H；
14/17
衡器简介
转感器分类
转感器从类型上可分为：柱式、桥式、轮辐式、悬臂梁式等
柱式传感器特点：体积小、维修方便，密封性能良好，对于潮湿环境很适用，承载能力强；缺点：灵敏度低、稳定性低、在一定范围内抗偏载、抗侧向能力比桥式好，必须安装限位开关。
轮辐式传感器特点：传感器本身高度低，能承受很大的侧向力，抗偏载,对作用力点的变化不敏感；适用于轴重仪等称体高度低的称。
2/17
衡器简介
生活中的衡器有天平、桌秤、台秤、吊秤、平地磅、汽车衡等，种类有电子计重秤、高精电子秤、计价秤、计数秤、防水秤、防腐秤、牲畜秤、液压叉车秤、钢瓶秤等

《电子衡器学习》课件

对日常使用情况进行记录，以便及时发现并处理问题。
03
02
01
检查传感器、线路连接等是否正常，如有异常及时修复或更换。
称重异常
检查电源、传感器、控制电路等是否正常，如有异常及时处理。
开机自检失败
检查传感器、信号线、电源等是否正常，如有异常及时处理。
显示不稳定
定期对电子衡器进行全面检查和保养，包括清洁、润滑、紧固等。
分类
电子衡器通过传感器将物体的重量转换为电信号，经过信号处理电路处理后，输出数字信号或模拟信号，最终显示在显示器上。
电子衡器主要由承重装置、传力装置、称重传感器、显示装置和数据处理装置等部分组成。
组成
工作原理
在工业生产中，电子衡器广泛应用于原材料的计量、生产过程中的质量控制以及产成品的计量。
工业生产
在选购电子衡器时，应充分考虑实际使用需求，如称重范围、精度要求等，以确保选购的电子衡器能够满足使用要求。
02
考虑电子衡器的稳定性和可靠性
选购电子衡器时，应关注其质量和性能，选择具有良好口碑和稳定性能的产品，以确保其准确性和可靠性。
避免超载使用
在使用电子衡器时，应避免超载情况的出现，以免对电子衡器的传感器和结构造成损坏，影响其准确性和使用寿命。
电子衡器的发展趋势与展望
随着传感器技术的不断进步，电子衡器的精度和稳定性将得到进一步提升。
传感器技术
人工智能、物联网等技术的应用，使得电子衡器具备更强的数据处理和远程控制能力。
智能化技术
通过模块化设计，电子衡器将更加灵活，方便用户根据实际需求进行定制和扩展。
模块化设计
感谢观看
THANKS
常见准确度等级
电子衡器的常见准确度等级有0.5级、1.0级、1.5级等，其中0.5级是最高的准确度等级。

衡器基本知识

以30t的轴重秤为例，秤台的四角各安装了一个传感器。由于传感器参数的不一致性，当被称物体处在秤台的不同位置时，仪表得到的传感器输出信号会有微小的差别，应设法控制这种差别的范围，使其不致影响秤的计量性能。由于传感器在出厂前的参数已经确定，无法在现场进行改变，因此只能从外部进行调节。接线盒的作用之一就是进行角差调节。
衡器基本知识培训
衡器计量基础知识
内容提要
衡器概述称重传感器称重仪表小结
Internal usage only
衡器基本知识---衡器概述
衡器分类
按照操作方式，衡器可分为非自动衡器及自动衡器两大类。

非自动衡器按照GB/T14250-2008《衡器术语》的规定，非自动衡器的定义如下：在称量过程中需要操作者的干预，以确定称量结果是否可接受的衡器。注1：“确定称量结果是否可接受”（和上述表达一致）包括由操作者对影响称量结果所采取的任何人为活动，诸如，当示值稳定时所采取的行动或调整称量载荷的质量，同时还包括对观察到的每一个称量结果的示值或给出的打印输出做出取舍的决定。在非自动称量过程中允许操作者在称量结果不能被接受的情况下，采取行动（调整载荷、单价，确定载荷是否可接受等）影响称量结果。例如：静态汽车衡、静态轨道衡、计价秤等属于非自动衡器。自动衡器按照GB/T14250-2008《衡器术语》的规定，自动衡器的定义如下：在称量过程中不需要操作者干预，并能按照预定的处理程序自动工作的衡器。例如，动态汽车衡、动态轨道衡及动态轴重秤等属于自动衡器。本文所涉及的范围是非自动衡器，以下简称衡器。
Internal usage only
衡器基本知识---衡器概述
衡器基本组成框图
秤台接线盒
传感器

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

衡器基本组成框图
传感器
秤台接线盒
传感器
传感器
传感器
仪表
5
外设（例如计算机）
Internal usage only
衡器基本知识---衡器概述
衡器基本计量参数：
满量程（FS) 分度值(d ) 分度数(n) 满量程：衡器的最大称量范围。例如，30吨汽车衡的满量程是30000kg。分度值：仪表显示重量的最小间隔,例如30吨汽车衡的分度值是10kg。国际法制计量组织（OIML ）的76号国际建议（R76）规定，分度值应该取1、2、 5X10k，其中K为正整数、负整数或0。例如：
衡器基本组成
承载器（秤台）---承载称重物体，传递重量。传感器---将重量转换成电信号（电压、电流或数字信号等）。仪表---将传感器输出的电信号进行处理，而后显示重量，处理键盘操作，并通
过接口和外设联系。注：接线盒起传感器信号汇总及调节衡器角差的作用。
4
Internal usage only
衡器基本知识---衡器概述
X
10
30000
= 3000
X
10
40000
= 4000
X
10
50000
= 2500
X
20
60000
= 3000
X
20
80000
= 4000
X
20
100000
= 2000
X
50
120000
= 2400
X
50
150000
= 3000
X
50
200000
= 2000
X 100
300000
= 3000
X 100
衡器基本知识培训
衡器计量基础知识
内容提要
▪衡器概述 ▪称重传感器 ▪称重仪表 ▪小结
2
Internal usage only
衡器基本知识---衡器概述
衡器分类
按照操作方式，衡器可分为非自动衡器及自动衡器两大类。
非自动衡器
按照GB/T14250-2008《衡器术语》的规定，非自动衡器的定义如下：在称量过程中需要操作者的干预，以确定称量结果是否可接受的衡器。注1：“确定称量结果是否可接受”（和上述表达一致）包括由操作者对影响称量
9
Internal usage only
衡器基本知识---衡器概述
非自动衡器的准确度划分
主要根据分度数划分
10
Internal usage only
衡器基本知识---衡器概述
（ III）级衡器的允差
允差（d）
1.5 1.0 0.5
500 -0.5 -1.0 -1.5
2000
3000
称量范围（d ）
7
Internal usage only
衡器基本知识---衡器概述
其它相关术语：检定分度值e：衡器检定时使用的分度值。显示分度值d：衡器正常使用时显示的分度值。一般情况下 e = d。内分度值：衡器调试时使用的分度值，对于MT集团的产品，通常 1d = 10个内分度值。衡器的显示重量由内分度值四舍五入得到。 A/D脉冲数（Raw counts)：放大了的模拟重量信号（电压）经A/D转换后的原始脉冲数，一般在衡器调试或维护时使用。
12
Internal usage only
衡器基本知识---衡器概述
衡器误差的测试方法 * 衡器的内分度值：仪表显示的重量读数应是衡器分度值的整数倍，但是，为了保证精度，仪表内部通常可检测到分度值的1/10，称之为内分度值，即 1个分度值=10个内分度值。
仪表检测到的重量的内分度数经四舍五入（化整），即得到仪表显示的重量读数。
8
Internal usage only
衡器基本知识---衡器概述
非自动衡器的准确度
非自动衡器的准确度 R76国际建议将衡器按准确度分成四级：（I)级------特种准确度衡器，一般用于实验室分析 (II)级------高准确度衡器，用于油漆配料等要求高精度称量的场合。 (III)级------中等准确度衡器，用于贸易结算。 (IIII)级------普通准确度衡器，一般用于单位内部结算或工艺秤。
…….,0.1, 0.2, 0.5, 1, 2, 5, 10, 20, 50,…... 分度数：分度数＝满量程/分度值
6
Internal usage only
衡器基本知识---衡器概述
分度值典型配置举例：
满量程（kg) = 分度数 X 分度值(kg)
10000
= 2000
X
5
20000
= 2000
自动衡器
按照GB/T14250-2008《衡器术语》的规定，自动衡器的定义如下：在称量过程中不需要操作者干预，并能按照预定的处理程序自动工作的衡器。
例如，动态汽车衡、动态轨道衡及动态轴重秤等属于自动衡器。
本文所涉及的范围是非自动衡器，以下简称衡器。
3
Internal usage only
衡器基本知识---衡器概述
* 误差测试方法 - 感量法对于数字指示的衡器利用闪变点法确定衡器的化整误差,方法如下: 对于某一载荷L记录下的其示值I。连续加放如0.1d的附加砝码，直到
ቤተ መጻሕፍቲ ባይዱ
例如，对于30t的汽车衡，其显示分度值为10kg，其内分度值为1kg，即仪
表实际分辨率为1kg。如果仪表实际检测到的重量为134kg，则仪表的显示重
量为130kg. 如果仪表实际检测到的重量为135kg，则仪表的显示重量为
140kg。
13
Internal usage only
衡器基本知识---衡器概述
（III）级衡器的允许误差表
称量范围（m） 0≤m≤500 500＜m≤2000
2000＜m
首次检定 ±0.5 ±1.0 ±1.5
允差（d）
使用中 ±1.0 ±2.0 ±3.0
注1：上述误差发生突变的称量点称为误差突变点或闪变点
注2：为了保证衡器的相对误差不致过大，规定衡器最小称量点为20d 。
11
结果所采取的任何人为活动，诸如，当示值稳定时所采取的行动或调整称量载荷的质量，同时还包括对观察到的每一个称量结果的示值或给出的打印输出做出取舍的决定。在非自动称量过程中允许操作者在称量结果不能被接受的情况下，采取行动（调整载荷、单价，确定载荷是否可接受等）影响称量结果。
例如：静态汽车衡、静态轨道衡、计价秤等属于非自动衡器。
Internal usage only
衡器基本知识---衡器概述
衡器的误差分配设衡器的误差为P，传感器的误差为P1，仪表的误差为P2，机械的误差为
P3，根据误差理论，有 P2 ≤ P12+P22+P32
R76规定 P1=0.7（模拟传感器） P2 =0.5（仪表） P3=0.5（承载器）
对于数字传感器，P1 = 0.8, P2 = 0，P3 = 0.5。
