开关电源的工作原理
开关电源是一种将交流电转换为直流电的电力转换装置。

它的工作原理主要包括功率调节、变压器、整流滤波和稳压等环节。

首先，交流电源经过功率调节电路进行调整。

此电路根据输出电压的需求，通过控制开关管的导通时间，改变开关管的开关频率，从而调整输出电压的大小。

功率调节电路通过适当的控制信号，使得开关管不断地开关和关断，实现输入电源电压的调节。

接下来，调整后的交流电压进入变压器。

变压器主要起到变化电压的作用，将输入电流转换为合适的电压。

变压器由一对密集绕组组成，通过互感作用将输入电压变为相应的输出电压。

然后，经过变压器的输出电压被输入到整流滤波电路中。

整流滤波电路通过半导体元件（如二极管）将交流电信号转化为直流电信号，并通过滤波电路去除直流电信号中的纹波和杂波，使得输出电压变得更加稳定。

最后，稳压电路对经过滤波处理的直流电进行稳压。

稳压电路中通常采用反馈控制的方式，通过比较输出电压与设定电压，控制开关管的导通时间和开关频率，以保持输出电压的稳定。

通过以上环节，开关电源将输入的交流电转换为稳定的直流电输出，满足各种电器设备的电源需求。

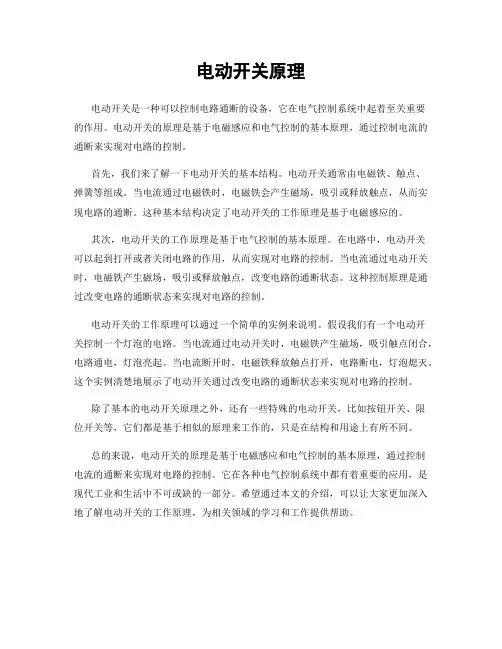

电动开关原理电动开关是一种可以控制电路通断的设备，它在电气控制系统中起着至关重要的作用。

电动开关的原理是基于电磁感应和电气控制的基本原理，通过控制电流的通断来实现对电路的控制。

首先，我们来了解一下电动开关的基本结构。

电动开关通常由电磁铁、触点、弹簧等组成。

当电流通过电磁铁时，电磁铁会产生磁场，吸引或释放触点，从而实现电路的通断。

这种基本结构决定了电动开关的工作原理是基于电磁感应的。

其次，电动开关的工作原理是基于电气控制的基本原理。

在电路中，电动开关可以起到打开或者关闭电路的作用，从而实现对电路的控制。

当电流通过电动开关时，电磁铁产生磁场，吸引或释放触点，改变电路的通断状态。

这种控制原理是通过改变电路的通断状态来实现对电路的控制。

电动开关的工作原理可以通过一个简单的实例来说明。

假设我们有一个电动开关控制一个灯泡的电路。

当电流通过电动开关时，电磁铁产生磁场，吸引触点闭合，电路通电，灯泡亮起。

当电流断开时，电磁铁释放触点打开，电路断电，灯泡熄灭。

这个实例清楚地展示了电动开关通过改变电路的通断状态来实现对电路的控制。

除了基本的电动开关原理之外，还有一些特殊的电动开关，比如按钮开关、限位开关等，它们都是基于相似的原理来工作的，只是在结构和用途上有所不同。

总的来说，电动开关的原理是基于电磁感应和电气控制的基本原理，通过控制电流的通断来实现对电路的控制。

它在各种电气控制系统中都有着重要的应用，是现代工业和生活中不可或缺的一部分。

希望通过本文的介绍，可以让大家更加深入地了解电动开关的工作原理，为相关领域的学习和工作提供帮助。

开关电源原理与应用
开关电源是一种将交流电源转换为直流电源的电子设备。

它使用高频开关器件（如晶体管、MOSFET或IGBT）对输入电源
进行快速开关，将交流电转换为脉冲电流。

然后，通过变压器和整流电路进行滤波和调整，得到稳定的直流电源输出。

开关电源具有高效率、稳定性好、体积小等优点，因此广泛应用于电子设备和通信系统中。

下面是一些常见的开关电源应用：
1. 电子设备：开关电源广泛应用于计算机、电视、手机、音响等家电产品中。

由于开关电源体积小巧，可以方便地嵌入各种电子设备中，因此成为了电子设备的主要电源选择。

2. 通信系统：移动通信基站、无线路由器等通信设备需要稳定的电源供应。

开关电源具有高转换效率和稳定的输出特性，可以保证通信设备在工作过程中获得稳定可靠的电源供应。

3. 工业应用：在工业控制系统、机器人等工业设备中，开关电源可以提供高效率、稳定的电源供应，确保工业设备的正常运行。

4. 汽车电子：现代汽车中的许多电子设备，如导航系统、音响系统等，都需要可靠的电源供应。

开关电源可以通过车载电池提供稳定的直流电源，满足汽车电子设备的工作需求。

总之，开关电源利用高频开关器件将交流电源转换为直流电源，具有高效率、稳定性好等优点，在各种电子设备和通信系统中
得到广泛应用。

它是现代电子技术发展中不可或缺的重要组成部分。

开关电源基本原理TPV/RD-POWER曾维禄(Lulu.Zeng)Mail:lulu.zeng@开关电源基本原理——目录线路讲解基本原理基本类型基本概述目录绪论—什么是开关电源电源有如人体的心脏，是所有电设备的动力。

但电源形式多种多样，并不象心脏那样形式单一，因为标志电源特性的参数有很多，如功率、电压、频率等；在同一参数下，又有体积、重量、形态、效率、可靠性等指标。

一般的电力（如市电）要经过转换才能符合各种电器使用要求。

如交流电（AC）转换成直流电（DC），高压电变成低压电等。

有人形象地形容这一过程为：粗电炼为精电。

炼为精电后才好用嘛。

按电力电子的习惯称谓，AC-DC称为整流，DC-AC称为逆变。

为达到转换的目的，手段多种多样。

上世纪六十年代前，研法了半导体器件，利用半导体器件实现了这些转换。

电力电子科学从此形成，并经过了将近三十年的快速发展。

故从广义来讲，凡利用半导体功率器件作为开关，将一种电源形态转变为另一种电源形态的主电路都叫作开关变换器电路，转换时利用自动控制闭环稳定输出，并有保护环节的开关变换器电路叫作开关电源（Switching Power Supply)。

开关电源的组成部分是DC-DC变换器，因为它是电源转换的核心。

常见到的离线式开关变换器（Off-Line Switching Converter），是AC-DC变换，也常称开关整流器，它不单是整流的意义，而且整流后又做了DC-DC变换。

所谓“离线”并不是变换器与市电线路没有关系，只是变换器中采用了变压器隔离技术。

把直流电压变换为另一种直流电压最简单的办法是串接一个电阻，利用电阻的分压来实现，这样不涉及变频的问题，电路非常简单，但效率很低。

用一个半导体功率器件作为开关，使带有滤波器（L或L和C）的负载线路与直流电压一段时间相连，一段时间断开，则负载上也得到另外一个直流电压。

这就是DC-DC的基本思路和手段。

一个周期Ts内，电子开关接通（或称导通）时间Ton所占整个周期的比例称为接通占空比D，D=Ton/Ts；断开（或称截止）时间Toff所占整个周期的比例称为断开占空比D’，D’=Toff/Ts。

开关电源工作原理
开关电源，又称开关式电源，是一种将电能有源转换为高效直流电能供应的电源系统。

其工作原理可以分为以下几个主要部分：
1. 输入滤波：交流电从电源输入端进入开关电源时，首先经过一个电源输入滤波器。

该滤波器的作用是去除电源输入端的电源干扰，包括高频噪声和电源波动等。

滤波后的电源信号会进一步被送入下一个模块。

2. 整流和滤波：经过输入滤波的电源信号进入整流桥。

整流桥通过将交流电转换为脉冲直流电，使得电源信号的方向一致。

然后，通过滤波电容对这些脉冲进行平滑，去除脉冲部分，得到较为平稳的直流电源信号。

3. 交流直流变换：经过整流和滤波的直流电源信号进入交流直流变换器。

这个变换器使用高频开关器件（如MOSFET）来控制电源信号的开关转换，将直流电源信号转换为高频脉冲电流。

通过变压器的电感和电容滤波，将高频脉冲电流转换为平稳的低频直流电源。

4. 输出调整：经过交流直流变换后，得到所需电压和电流水平的直流电源信号。

然后，经过输出调整电路，如电压稳压器或电流限制器等，保证电源输出的稳定性和可靠性。

5. 反馈控制：为了保持输出电压稳定，开关电源通常会采用反馈控制机制。

在输出端引入一个反馈回路，监测输出电压，并
将监测结果与设定值进行比较。

然后，通过控制开关器件的开关状态来调整电源输出，使输出电压维持在设定值范围内。

需要注意的是，开关电源工作原理中的各个部分相互关联，通过精细的控制和调节，实现高效、稳定的电能转换。

这种工作原理使得开关电源在电子设备、计算机等领域得到广泛应用，并取代了传统的线性电源。

【很完整】⽜⼈教你开关电源各功能部分原理分析、计算与选型1 开关电源介绍此⽂档是作为张占松⾼级开关电源设计之后的强化培训，基于计划安排，由申⼯讲解了变压器设计之后，在此⽂章中简单带过变压器设计原理，重点讲解电路⼯作原理和设计过程中关键器件计算与选型。

开关电源的⼯作过程相当容易理解，其拥有三个明显特征：开关：电⼒电⼦器件⼯作在开关状态⽽不是线性状态⾼频：电⼒电⼦器件⼯作在⾼频⽽不是接近⼯频的低频直流：开关电源输出的是直流⽽不是交流也可以输出⾼频交流如电⼦变压器1.1 开关电源基本组成部分1.2 开关电源分类：开关电源按照拓扑分很多类型：buck boost 正激反激半桥全桥 LLC 等等，但是从本质上区分，开关电源只有两种⼯作⽅式：正激：是开关管开通时传输能量，反激：开关管关断时传输能量。

下⾯将以反激电源为例进⾏讲解。

1.3 反激开关电源简介反激⼜被称为隔离buck-boost 电路。

基本⼯作原理：开关管打开时变压器存储能量，开关管关断时释放存储的能量反激开关电源根据开关管数⽬可分为双端和单端反激。

根据反激变压器⼯作模式可分为CCM 和DCM 模式反激电源。

根据控制⽅式可分为PFM 和PWM 型反激电源。

根据驱动占空⽐的产⽣⽅式可分为电压型和电流型反激开关电源。

我们所要讲的反激电源精确定义为：电流型PWM 单端反激电源。

1.4 电流型PWM 单端反激电源此类反激电源优点：结构简单价格便宜，适⽤⼩功率电源。

此类反激电源缺点：功率较⼩，⼀般在150w 以下，纹波较⼤，电压负载调整率低，⼀般⼤于5%。

此类反激电源设计难点主要是变压器的设计，特别是宽输⼊电压，多路输出的变压器。

2 举例讲解设计过程为了更清楚了解设计中详细计算过程，我们将以220VAC-380VAC 输⼊，+5V±3%（5A），±15±5%（0.5A）三路共地输出反激电源为例讲解设计过程。

提出上⾯要求，选择思路如下：提出上⾯要求，选择思路如下：电源总输出功率P=5*5W+15*0.5*2=40W 功率较⼩，可以选择反激开关电源。

开关电源工作原理在讨论开关电源的工作原理之前，首先需要了解什么是开关电源。

开关电源是一种将输入直流或交流电源转换为所需输出电压或电流的电子设备。

相比于线性电源，开关电源具有体积小、效率高、稳定性好等优点，在各种电子设备中得到广泛应用。

下面我们将从开关电源的基本结构和工作原理两方面来进行讨论。

一、开关电源的基本结构一般来说，开关电源由以下几个基本部分组成：1.整流滤波器：用于将输入的交流电源或者变压器输出的交流电源经过整流滤波后得到较为稳定的直流电压信号。

2.开关电源控制器：控制开关管的开关状态，实现对输出电压的调节和稳定。

3.开关管：用来开关控制电源的工作状态，通常采用晶体管或者MOSFET。

4.变压器：用于调节输入输出电压的变压器。

5.输出滤波器：用于消除开关电源输出波形中的高频噪声。

二、开关电源的工作原理开关电源的工作原理基于开关管的开关控制，主要包括以下几个步骤：1.输入电源：开关电源首先接收输入交流或者直流电源，经过整流滤波器将其转换为稳定的直流电压。

2.开关管控制：开关管由开关电源控制器根据输出电压的反馈信号开关控制，根据需要开合，不断调节输出电压。

3.变压器转换：开关管的不断开合导致变压器的输入输出也在不断变化，通过变压器进行输入输出电压的变换。

4.输出滤波：开关电源通过输出滤波器消除输出波形的高频噪声，得到稳定的输出电压信号。

5.输出稳定：经过一系列控制和变换，最终获得稳定的输出电压或电流，满足设备的工作需求。

综上所述，开关电源通过开关管的控制和变压器的转换，实现对输入电源的调节和转换，最终得到稳定的输出电压或电流，从而保证设备正常工作。

开关电源在现代电子设备中具有重要作用，对于提高设备性能和节能减排具有重要意义。

wt7510开关电源工作原理浅谈wt7510开关电源应用
本文主要是关于wt7510开关电源的相关介绍，并着重对wt7510开关电源进行了详尽的阐述。

开关电源开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。

随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新。

目前，开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。

基本组成
开关电源大致由主电路、控制电路、检测电路、辅助电源四大部份组成。

1、主电路
冲击电流限幅：限制接通电源瞬间输入侧的冲击电流。

输入滤波器：其作用是过滤电网存在的杂波及阻碍本机产生的杂波反馈回电网。

整流与滤波：将电网交流电源直接整流为较平滑的直流电。

逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分。

输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。

2、控制电路
一方面从输出端取样，与设定值进行比较，然后去控制逆变器，改变其脉宽或脉频，使输出稳定，另一方面，根据测试电路提供的数据，经保护电路鉴别，提供控制电路对电源进行各种保护措施。

3、检测电路
提供保护电路中正在运行中各种参数和各种仪表数据。

4、辅助电源
实现电源的软件（远程）启动，为保护电路和控制电路（PWM等芯片）工作供电。

工作原理。

开关电源工作原理解析
开关电源，通过控制电路使得电子开关器件不停地导通、关断，电子开关器件对输入电压进行脉冲调制，从而使得输出电压可调，并自动稳压。

那么开关电源工作原理是什么呢?
一、开关电源工作原理- -简介
开关电源主要是利用现代电力电子技术，通过控制电子开关器件的导通和关断的时间比率，来维持输出电压的稳定。

一般由PWM(脉冲宽度调制)控制IC 和MOSFET 构成，具有体积小、重量轻，功率小、效率高的特点。

目前已广泛应用于军工设备、工业自动化控制、医疗设备、数码产品等各个领域。

二、开关电源工作原理- -结构
开关电源主要由主电路、控制电路、检测电路和辅助电源四大部分构成。

各部分的作用如下：
主电路又可分为冲击电流限幅部分、输入滤波部分、整流与滤波部分、逆变部分、输出整流与滤波部分。

其中，冲击电流限幅部分负责限制电源接通瞬间输入侧的冲击电流;输入滤波器部分负责过滤杂波;整流与滤波部分负责将
电网交流电源整流为直流电;逆变部分负责将整流形成的直流电转变为高频交流电;输出整流与滤波部分负责提供稳定可靠的直流电源。

控制部分负责控制逆变器使输出稳定，并为电路提供各种保护措施。

检测电路负责提供运行中的各种参数和数据。

辅助电源用于实现电源的软件(远程)启动，为电路的正常运行供电。

了解过开关电源的结构之后，接下来就让我们来看一下开关电源的工作原理究竟是什么样子的～～
三、开关电源工作原理。

开关电源的基本工作原理
开关电源的基本工作原理是通过高频的开关操作，周期性地将输入电能转换为另一种形式的电能输出。

其主要由输入滤波器、整流器、开关电源控制器、开关管、输出滤波器和负载组成。

首先，交流电输入进入输入滤波器进行滤波，以去除输入电源中的高频噪声和尖峰。

接下来，经过整流器将交流电转换为直流电。

整流器常用的有单相整流桥和三相整流桥两种类型，其作用是将输入的交流电变为经过整流的脉动直流电。

然后，经过开关电源控制器对直流电进行控制和调节。

控制器常用的有PWM控制和谐振控制两种方式。

控制器通过对开关
管进行高频开关操作，将直流电转换为高频的脉冲电流。

接着，高频脉冲电流经过开关管进行开关操作，周期性地将输入电能传递到输出环节中。

在输出环节，高频脉冲电流通过输出滤波器进行滤波，去除高频噪声和脉动，得到平滑的直流输出电能。

最后，这个直流输出电能供给给负载使用，完成电源的输入输出转换。

通过以上的工作流程，开关电源可以实现高效率、高可靠性和
高稳定性的电能转换。

它在电子设备、通信设备以及工业控制等领域得到广泛应用。

开关电源工作原理
开关电源是一种将电能转换为所需电压或电流输出的电源装置。

它由输入端、输出端和控制部分组成。

开关电源的工作原理基于一种叫做PWM（脉宽调制）的技术。

PWM技术通过调整开关管的导通时间和断开时间的比例来控
制输出电压或电流。

在开关电源中，输入的交流电先经过整流电路转换为直流电，然后经过滤波电路去除电路中的纹波，得到平稳的直流电。

然后，这个直流电经过一个名为“升压转换器”的开关电路。

升压转换器中有一个名为“开关管”的元件，它可以根据控制信号
的变化来控制导通和断开。

当开关管释放时，电流不通，能量存储在一个名为“电感”的元件中。

当开关管导通时，存储在电感中的能量被释放，然后经过输出滤波电路输出给负载。

在控制部分，有一个名为“控制芯片”的元件负责监测并调节输出电压或电流。

它通过对开关管的控制信号的调整，来保持输出稳定。

总的来说，开关电源通过周期性地控制开关管的导通和断开，以达到输出所需电压或电流的目的。

这种工作原理使得开关电源具有高效率、小体积和轻重量的特点。

开关电源cc和cv原理开关电源 CC 和 CV 原理开关电源是电力电子技术中常见的一种电源类型，它具有高效率、稳定性好和体积小的优点，在各种电子设备中得到广泛应用。

其中，CC (Constant Current) 和 CV (Constant Voltage) 是开关电源常见的工作模式，它们在不同的应用场景下有着不同的原理和作用。

本文将详细介绍开关电源 CC 和 CV 原理，并探讨它们的工作方式和应用。

一、CC（Constant Current）模式原理CC （恒定电流）模式是开关电源工作的一种模式，它的主要作用是保证输出电流的恒定。

在CC模式下，开关电源通过控制开关管的导通与关闭来调节输出电流的大小，使得输出负载上的电流始终保持恒定。

实现CC模式的关键是在反馈控制回路中采用电流调节器，通过对电流进行反馈操控实现恒定电流输出。

在开关电源工作时，控制器会根据负载的电流需求来控制开关管的导通时间，使开关管周期性地开关，从而调节输出电流的大小。

当负载电流变化时，控制器会实时感知并调整开关管的导通时间，使输出电流保持在预定的恒定值。

这样，无论负载的阻抗如何变化，开关电源都能够提供稳定的恒定电流输出。

CC模式在很多应用场景中得到广泛应用，例如LED照明、电池充电等。

在这些应用中，负载电流需要保持恒定，以确保设备正常工作或电池充电效果的稳定性。

二、CV（Constant Voltage）模式原理CV （恒定电压）模式是开关电源工作的另一种模式，它的主要作用是保证输出电压的恒定。

在CV模式下，开关电源通过控制开关管的导通与关闭来调节输出电压的大小，使得输出负载上的电压始终保持恒定。

实现CV模式的关键是在反馈控制回路中采用电压调节器，通过对电压进行反馈操控实现恒定电压输出。

在开关电源工作时，控制器会根据负载的电压需求来控制开关管的导通时间，使开关管周期性地开关，从而调节输出电压的大小。

当负载电压变化时，控制器会实时感知并调整开关管的导通时间，使输出电压保持在预定的恒定值。

电力电子器件的工作原理及应用在现代电力系统中，电力电子器件扮演着重要的角色。

通过电力电子器件的控制，我们可以实现电能的高效转换、电压的调节、电流的控制等功能。

本文将介绍电力电子器件的工作原理以及其在不同领域的应用。

一、整流器的工作原理及应用整流器是一种将交流信号转换为直流信号的电力电子器件。

它的主要工作原理是利用二极管的导通特性，将交流电信号通过整流电路进行滤波而得到直流电信号。

整流器广泛应用于交流电源变换为直流供电的场合，比如家庭电器、工业设备等。

它可以有效地实现电能的传输和利用。

二、逆变器的工作原理及应用逆变器是一种将直流信号转换为交流信号的电力电子器件。

它通过对直流电信号进行开关控制，实现电压的变频和调节。

逆变器被广泛应用于太阳能发电、风能发电等可再生能源领域，将直流电能转换为交流电能以满足家庭、工业等用电需求。

三、IGBT的工作原理及应用IGBT是一种绝缘栅双极型晶体管，是目前最常用的功率开关器件之一。

它结合了场效应晶体管和双极型晶体管的优点，具有低导通压降和高开关速度的特点。

IGBT广泛应用于电力变换、电机驱动等领域，如交流电变直流电、频率调节等。

四、功率模块的工作原理及应用功率模块是一种将多个功率器件集成在一起的器件，在电力电子系统中起到连接和控制的作用。

功率模块的工作原理是通过控制信号控制其中的功率器件的开关状态，从而实现功率的传输和调节。

功率模块广泛应用于电动车、电机驱动、UPS电源等领域，实现高效能量转换和控制。

五、开关电源的工作原理及应用开关电源是一种利用开关元件进行能量转换和供电的电源系统。

它的工作原理是通过高频开关将输入的交流电转换为高频交流信号，再通过变压器和整流电路将其转换为直流电信号。

开关电源广泛应用于计算机、通信设备、家用电器等场合，具有高效率、小体积等特点。

六、电力电子器件在新能源领域的应用随着可再生能源的快速发展，电力电子器件在新能源领域有着重要的应用。

例如，在太阳能发电系统中，逆变器起到将太阳能转换为可用交流电的作用；在风力发电系统中，电力电子器件可以实现风机的变频调速和并网发电等功能。

开关电源工作原理图解开关电源是一种将输入电压转换为稳定输出电压的电源装置，它通过开关管的导通和截止来控制输入电压的变化，从而实现对输出电压的稳定调节。

接下来，我们将通过图解的方式，详细解析开关电源的工作原理。

首先，我们来看一下开关电源的基本结构。

开关电源主要由输入滤波电路、整流电路、功率器件、控制电路和输出滤波电路等组成。

其中，输入滤波电路用于对输入电压进行滤波和去除杂波，整流电路将交流电转换为直流电，功率器件用于控制电压的变化，控制电路则是控制开关管的导通和截止，输出滤波电路则是对输出电压进行滤波和去除杂波。

接下来，我们来看一下开关电源的工作原理。

当输入电压加到输入滤波电路中时，首先经过滤波电路的处理，去除掉输入电压中的杂波，然后进入整流电路，将交流电转换为直流电。

接着，直流电经过功率器件的控制，通过开关管的导通和截止来控制电压的变化，最终实现对输出电压的稳定调节。

同时，控制电路起到了控制开关管的导通和截止的作用，确保输出电压的稳定性。

最后，经过输出滤波电路的处理，去除输出电压中的杂波，得到稳定的输出电压。

在开关电源的工作过程中，功率器件起着至关重要的作用。

它可以是晶体管、场效应管、双向可控硅等，根据不同的工作原理和特性，选择不同的功率器件来实现对输出电压的稳定调节。

控制电路中的控制器则是开关电源的大脑，它通过对输入电压、输出电压和电流等参数的监测和控制，来实现对开关管的精确控制，确保输出电压的稳定性和可靠性。

总的来说，开关电源通过对输入电压的控制和调节，实现了对输出电压的稳定调节，具有体积小、效率高、稳定性好的特点，被广泛应用于各种电子设备中。

通过本文的图解，相信大家对开关电源的工作原理有了更深入的了解，希望对大家有所帮助。

电源开关电路原理
电源开关电路原理是利用开关元件控制电源的连接和断开，从而实现对电路通断的控制。

电源开关电路主要由开关元件、电源和被控设备组成。

开关元件常见的有机械开关、电子开关和固态开关等。

其中，机械开关通过机械力控制电路的通断，电子开关则利用电子器件实现电路的开关，固态开关则采用半导体器件实现电路的通断。

电源是供电设备，提供电流和电压给被控设备。

被控设备可以是家电、电灯、电脑等，也可以是其他电路。

在电源开关电路中，当开关元件处于导通状态时，电源的电流就可以流经被控设备，实现电路的通断。

而当开关元件处于断开状态时，电源的电流无法流过被控设备，电路处于断路状态。

电源开关电路的原理是根据开关元件的导通和断开状态，控制电路的通断，从而实现对被控设备的控制。

通过改变开关元件的状态，我们可以方便地控制电路的开关，实现设备的启停、通断等功能。

总的来说，电源开关电路原理是利用开关元件控制电源的通断，从而控制电路的通电和断电，实现对被控设备的控制。

该原理可以应用于各种电子设备和电路中，提供便捷的电路控制功能。
