隧道盾构法施工技术共110页

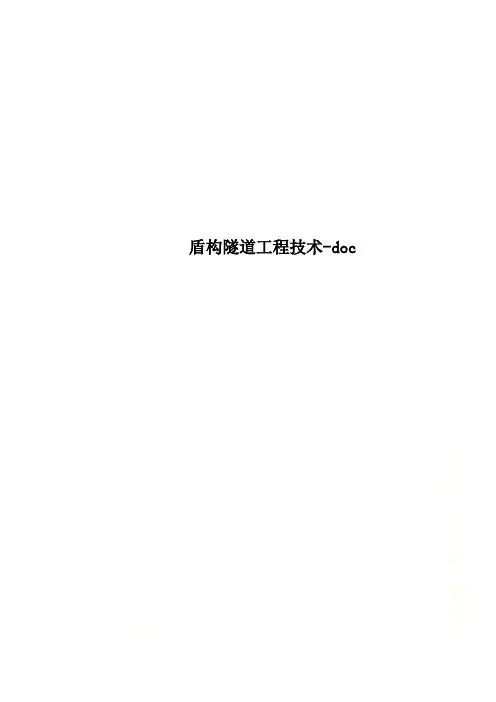

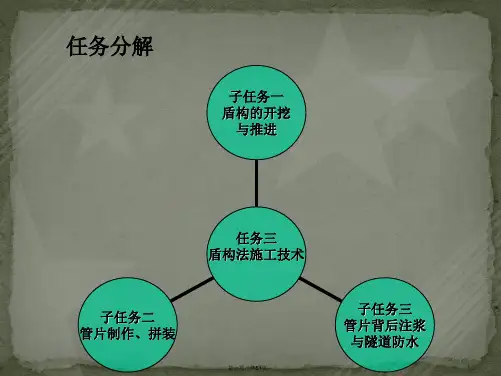

盾构隧道工程技术-doc盾构隧道工程技术-doc第一节盾构施工概况一．盾构法基本概念盾构法是在地面下暗挖隧道的一种施工方法。

当代城市建筑、公用设施和各种交通日益繁杂，市区明挖隧道施工，对城市生活的干扰问题日趋严重，特别在市区中心遇到隧道埋深较大，地质复杂的情况，若用明挖法建造隧道则很难实现。

在这种条件下采用盾构法对城市地下铁道、上下水道、电力通讯、市政公用设施等各种隧道建设具有明显优点。

此外，在建造穿越水域、沼泽地和山地的公路和铁路隧道或水工隧道中，盾构法也往往因它在特定条件下的经济合理性及技术方面的优势而得到采用。

盾构法施工的概貌如图1所示。

构成盾构法施工的主要内容是：先在隧道某段的一端建造竖井或基坑，以供盾构安装就位。

盾构从竖井或基坑的墙壁开孔处出发，在地层中沿着设计轴线，向另一竖井或基坑的设计孔洞推进。

盾构推进中所受到的地层阻力，通过盾构千斤顶传至盾构尾部已拼装的预制隧道衬砌结构，再传到竖井或基坑的后靠壁上，盾构是这种施工方法中最主要的独特的施工机具。

它是一个能支承地层压力而又能在地层中推进的圆形或矩形或马蹄形等特殊形状的钢筒结构，在钢筒的前面设置各种类型的支撑和开挖土体的装置，在钢筒中段周圈内面安装顶进所需的千斤顶，钢筒尾部是具有一定空间的壳体，在盾尾内可以拼装一至二环预制的隧道衬砌环。

盾构每推进一环距离，就在盾尾支护下拼装一环衬砌，并及时向紧靠盾尾后面的开挖坑道周边与衬砌环外周之间的空隙中压注足够的浆体，以防止隧道及地面下沉。

在盾构推进过程中不断从开挖面排出适量的土方。

使用盾构法，往往需要根据穿越土层的工程地质水文地质特点辅以其他施工技术措施。

主要有：1．疏干掘进土层中地下水的措施；2．稳定地层、防止隧道及地面沉陷的土壤加固措施；3．隧道衬砌的防水堵漏技术；4．配合施工的监测技术；5．气压施工中的劳动防护措施；6．开挖土方的运输及处理方法等。

图1 盾构施工概貌1－盾构；2－盾构千斤顶；3－盾构正面网格；4－出土转盘；5－出土皮带运输机；6－管片拼装机；7－管片；8－压浆泵；9－压浆孔；10－出土机；11－由管片组成的隧道衬砌结构；12－在盾尾空隙的压浆；13－后盾管片；14－竖井。

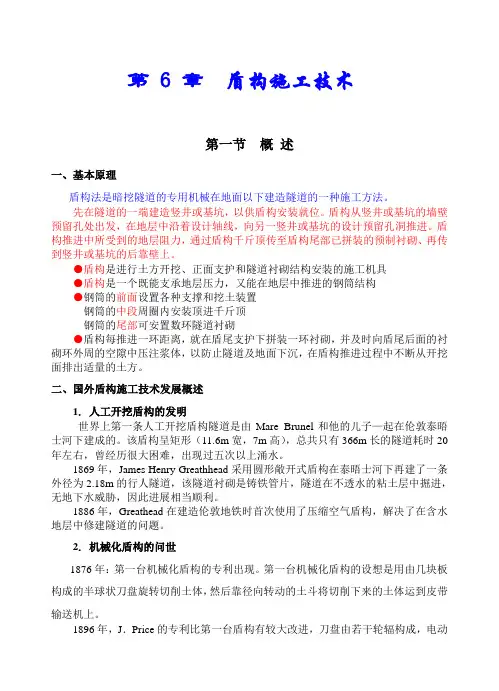

第 6 章盾构施工技术第一节概述一、基本原理盾构法是暗挖隧道的专用机械在地面以下建造隧道的一种施工方法。

先在隧道的一端建造竖井或基坑，以供盾构安装就位。

盾构从竖井或基坑的墙壁预留孔处出发，在地层中沿着设计轴线，向另一竖井或基坑的设计预留孔洞推进。

盾构推进中所受到的地层阻力，通过盾构千斤顶传至盾构尾部已拼装的预制衬砌、再传到竖井或基坑的后靠壁上。

●盾构是进行土方开挖、正面支护和隧道衬砌结构安装的施工机具●盾构是一个既能支承地层压力，又能在地层中推进的钢筒结构●钢筒的前面设置各种支撑和挖土装置钢筒的中段周圈内安装顶进千斤顶钢筒的尾部可安置数环隧道衬砌●盾构每推进一环距离，就在盾尾支护下拼装一环衬砌，并及时向盾尾后面的衬砌环外周的空隙中压注浆体，以防止隧道及地面下沉，在盾构推进过程中不断从开挖面排出适量的土方。

二、国外盾构施工技术发展概述1. 人工开挖盾构的发明世界上第一条人工开挖盾构隧道是由Mare Brunel和他的儿子—起在伦敦泰晤士河下建成的。

该盾构呈矩形（11.6m宽，7m高），总共只有366m长的隧道耗时20年左右，曾经历很大困难，出现过五次以上涌水。

1869年，James Henry Greathhead采用圆形敞开式盾构在泰晤士河下再建了一条外径为2.18m的行人隧道，该隧道衬砌是铸铁管片，隧道在不透水的粘土层中掘进，无地下水威胁，因此进展相当顺利。

1886年，Greathead在建造伦敦地铁时首次使用了压缩空气盾构，解决了在含水地层中修建隧道的问题。

2.机械化盾构的问世1876年：第一台机械化盾构的专利出现。

第一台机械化盾构的设想是用由几块板构成的半球状刀盘旋转切削土体，然后靠径向转动的土斗将切削下来的土体运到皮带输送机上。

1896年，J．Price的专利比第一台盾构有较大改进，刀盘由若干轮辐构成，电动驱动由长轴传递，其外形也与现代盾构较为接近。

早期的盾构技术在英国发明并得到发展并不是偶然的事件，由于19世纪和20世纪上半叶，英国是全球最强盛的工业化国家，而对隧道掘进来讲，伦敦的粘土可说是地球上较理想的土层，因此，由当时最发达的国家率先在较理想的土层中发展盾构技术是合乎技术发展的逻辑的。

第八章盾构隧道施工措施及技术措施§11端头加固§1.1端头加固概述盾构进出洞门外土体为软弱含水旳土层，盾构机在进出洞时，工作面将处在开放状态，这种开放状态将持续较长时间。

若不提前加固处理，地下水、涌水等就会进入工作井，就会导致软弱地层不稳定，严重状况下会引起洞门塌方。

为保证施工安全及盾构机顺利始发及出洞，必须对洞门外土体进行加固处理。

本标段盾构始发及抵达共有4个端头需要加固，详细加固措施见表8-1-1表8-1-1 盾构进出洞端头加固措施一览表1.1.1加固旳原则（1）根据隧道埋深及盾构隧道穿越地层状况，确定加固措施和范围。

（2）在充足考虑洞门破除时间和措施旳基础上，选择合适旳加固措施和范围，保证洞门破除和盾构机进、出洞旳安全。

1.1.2加固规定根据始发及抵达端头地层性质及地面条件，选择加固措施，加固后旳土体应有良好旳自立性，密封性、均质性，采用搅拌桩加固旳土体无侧限抗压强度不不不小于0.8MPa，渗透系数k≤1×10-8cm/sec。

（2）渗透系数＜1.0×10-5cm/s。

1.2端头旳施工1.2.1施工原理旋喷法施工是运用钻机把带有特殊喷嘴旳注浆管钻进至土层旳预定位置后，用高压脉冲泵，将水泥浆液通过钻杆下端旳喷射装置，向四面以高速水平喷入土体，借助流体旳冲击力切削土层，使喷流射程内土体遭受破坏，与此同步钻杆一面以一定旳速度旋转，一面低速渐渐提高，使土体与水泥浆充足搅拌混合，胶结硬化后即在地基中形成直径比较均匀，具有一定强度旳桩体，从而使地层得到加固。

1.2.2机械设备旋喷法施工重要机具设备包括：高压泵、泥浆泵、钻机、浆液搅拌器、空压机、旋喷管和高压胶管等；辅助设备包括操纵控制系统、高压管路系统、材料储存系统以及多种管材、阀门、接头安全设施等。

浆液搅拌采用污水泵自循环式旳搅拌罐，钻机采用XY-100型振动钻机，空压机采用SA-5150W空压机，参数为20m3/min。

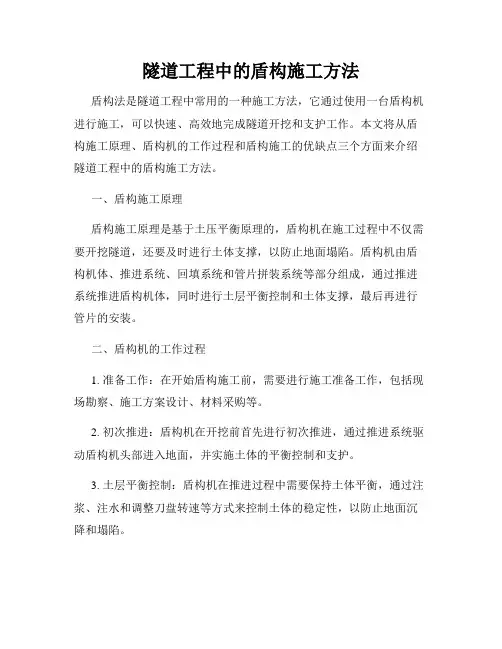

隧道工程中的盾构施工方法盾构法是隧道工程中常用的一种施工方法，它通过使用一台盾构机进行施工，可以快速、高效地完成隧道开挖和支护工作。

本文将从盾构施工原理、盾构机的工作过程和盾构施工的优缺点三个方面来介绍隧道工程中的盾构施工方法。

一、盾构施工原理盾构施工原理是基于土压平衡原理的，盾构机在施工过程中不仅需要开挖隧道，还要及时进行土体支撑，以防止地面塌陷。

盾构机由盾构机体、推进系统、回填系统和管片拼装系统等部分组成，通过推进系统推进盾构机体，同时进行土层平衡控制和土体支撑，最后再进行管片的安装。

二、盾构机的工作过程1. 准备工作：在开始盾构施工前，需要进行施工准备工作，包括现场勘察、施工方案设计、材料采购等。

2. 初次推进：盾构机在开挖前首先进行初次推进，通过推进系统驱动盾构机头部进入地面，并实施土体的平衡控制和支护。

3. 土层平衡控制：盾构机在推进过程中需要保持土体平衡，通过注浆、注水和调整刀盘转速等方式来控制土体的稳定性，以防止地面沉降和塌陷。

4. 土体支撑：同时进行土体支撑工作，可以采用预制管片、液压撑靠或注浆等方法，以确保施工过程中的安全性。

5. 循环推进：经过初次推进后，盾构机将持续推进，同时进行土体平衡控制和土体支撑工作，直至完成整个隧道的开挖。

6. 管片拼装：当盾构机推进到一定位置后，将开始进行管片的拼装，通过拼装系统将预制的管片安装在隧道壁上，形成完整的隧道结构。

三、盾构施工的优缺点1. 优点：- 高效快速：盾构法施工速度快，可以在较短时间内完成隧道的开挖和支护，节约施工时间。

- 环境友好：盾构法施工过程中对土地破坏小，减少了对周边环境的影响。

- 施工质量高：盾构法施工过程中可以实现高精度控制，确保隧道施工质量。

- 安全可靠：盾构机施工过程中可以及时监测地下水位和土体变化，保证工人的安全。

2. 缺点：- 成本较高：盾构机的投资和运行成本较高，对于一些小型工程可能不经济。

- 对地质条件要求高：盾构法施工对地质条件的要求比较高，对于地质复杂的地区可能会增加施工难度和风险。

一、前言采用盾构法建造隧道或各种地下管道，一般是在预先建造好的工作井内进行盾构的安装、调试和试运转，并将其准确地搁置在符合TRANBBS设计轴线的基座上,待所有施工准备工作就绪后,开始沿设计轴线向地层内掘进施工，当盾构将要到达终点时，应准确测定盾构的现状位置,并调整和控制其的姿态，使盾构正确无误地进入预先建造安装好的接收井内的基座上.盾构的进出洞工序是盾构法建造隧道的关键工序,该工序施工技术的优劣将直接影响到建成后隧道或管道的轴线质量、进出洞口处环境保护的成效及工程施工的成败。

盾构的进出洞施工技术必须根据工程所处地层的土质、水文、环境条件和环境保护要求的等级而制定，如何科学、合理地运用各种不同的进出洞技术，使其符合各工程的特定工况条件要求，是一项值得研究、探讨的课题。

二、盾构进出洞施工的关键技术1建立推进施工的良好后盾系统后盾系统由后盾管片、支撑体系及后靠等组成，其不但要稳固牢靠,同时必须有一个准确的后座支承面和适应施工的垂直与水平运输的转折通道口。

2确保洞口处土体稳定在盾构未靠上洞口处土体前，保护洞口附近地面和地下构筑物，使盾构顺利切入土体，并支护正面土体，从而进入正常施工状态。

3洞口建筑空隙的密封技术洞口建筑空隙的密封问题，如不妥善解决，将会引起洞口渗漏，产生不可设想的后果，但目前对进洞施工时的洞口密封技术还不够完善。

三、盾构进出洞施工中易发生的事故1洞门处土体涌入井内洞口封门拆除后,井外土体不能自立,井内洞圈的密封装置还不能阻挡洞外的土体,所以洞口外土体随之进入井内，造成地面沉陷,影响附近地下管线和地面建筑物的安全使用，如情况严重，则造成井下无法施工。

2洞口周圈涌泥水由于在出洞施工时损坏了洞口密封装置，盾构出洞后没有及时做好洞口防渗漏处理，故在盾构未全部通过工作井洞圈或已经脱出洞圈时，井外泥水不断从洞圈与盾构或隧道之间的间隙涌入井内。

如不及时处理，将导致地面沉陷和洞口处已建造好的隧道产生过量沉降。

盾构法（TBM）是一种常用于地下隧道施工的先进工艺。

它是一种机械化施工方法，使用特殊设备，称为盾构机，来推进隧道的同时，进行地层的掘进和围岩的支护。

盾构法施工工艺在隧道工程中具有许多优点，包括高效、安全和环保等方面。

盾构机的工作原理是借助盾构管片的支撑，通过推进装置将盾构机沿着隧道轴线推进。

盾构机主要由推进装置、掘进装置和周边设备组成。

推进装置负责推进盾构机，掘进装置则负责地层的掘进和围岩的支护。

整个施工过程中，掘进装置同时进行导孔、掘进和衬砌的操作，保证隧道的安全和机械化施工的高效。

盾构法施工工艺主要包括以下几个步骤：1. 现场准备和勘察：在开始施工之前，需要进行现场准备工作，包括场地平整、设施搭建和施工前的勘察工作。

勘察工作主要是确定地下地层情况，包括土质、水位和岩石等信息，为隧道施工提供基础数据。

2. 盾构机组装和调试：在准备阶段完成后，需要将盾构机送至工地，并进行组装和调试。

盾构机组装完成后，需要进行一系列的测试和调试工作，确保盾构机的各个部件和系统正常运行。

3. 导孔和掘进：当盾构机准备就绪后，可以开始进行导孔和掘进工作。

导孔是在隧道前端钻孔并设置预制管片，以便盾构机通过。

掘进工作则是通过盾构机的推进装置将盾构机沿着隧道轴线推进，同时进行掘进和支护。

4. 围岩支护：在掘进的同时，需要进行围岩的支护工作，以保证隧道的稳定和安全。

常用的围岩支护方式包括钢拱、喷射混凝土和预制管片等，根据地层情况和设计要求选择合适的支护方式。

5. 衬砌施工：当盾构机达到设计要求的位置后，可以进行衬砌施工。

衬砌是为了保护隧道的内壁，并确保隧道结构强度和密封性。

常用的衬砌材料包括预制管片、钢筋混凝土和涂料等。

盾构法施工工艺具有许多优点。

首先，相对于传统的施工方法，盾构法可以大大缩短施工周期。

其次，由于盾构机主要是在地下施工，所以可以减少地上的干扰和对交通的影响。

此外，盾构法还能减少对环境的破坏，因为施工过程中的噪音、振动和颗粒物排放等都可以得到有效控制。

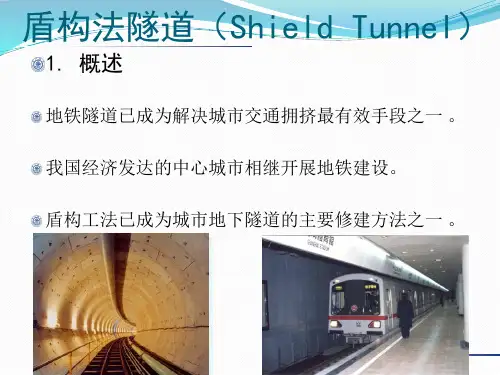

城市地铁盾构法隧道施工技术
城市地铁盾构法隧道施工技术是一种在地面下暗挖隧洞的施工方法，使用盾构机在地下掘进，同时进行隧洞的开挖和衬砌作业。

以下是该技术的施工步骤：
1.在置放盾构机的地方打一个垂直井，再用混凝土墙进行加固。

2.将盾构机安装到井底，并装配相应的千斤顶。

3.用千斤顶之力驱动井底部的盾构机往水平方向前进，形成隧道。

4.将开挖好的隧道边墙用事先制作好的混凝土衬砌加固，地压较高时可以采
用浇铸的钢制衬砌加固来代替混凝土衬砌。

该技术具有安全开挖和衬砌，掘进速度快的特点。

同时，隧道要有足够的埋深，覆土深度宜不小于6m且不小于盾构直径，还需要相对均质的地质条件。

在连续的施工长度方面，从经济角度讲，不应小于300m。

以上信息仅供参考，建议咨询专业工程师或者查阅相关书籍获取更全面的信息。

请注意，城市地铁盾构法隧道施工技术的具体步骤可能会根据实际情况有所调整。
