仓库现场地面划线知识-仓库区域划分标准精华资料附图文-(1)

仓库现场地面划线知识仓库区域划分标准精华附图文Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#5S之仓库区域划分标准1．地面通道线、区域划分线：①线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线。

②线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域 (为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C类----红色虚线：不良品摆放区的划分线；10cm图例：D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线 图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2．定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样；图例：15cm15cm15cm15cm15cm5cm5c m5cm20cm5cmB 类-----不良品区的定位：用红色封闭线；图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线；图例：D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位线；图例：E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；手推式灭火器 壁挂式灭火器说明：红色、线宽4cm ，空白宽6cm ，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm 左右；说明：红色线宽5cm ，空白线宽5cm ，45o 倾斜；区域长度与消防栓保持一致、宽度30cm 左右；F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；G 类----货架的定位：非通道通道H 类----门开闭线：单开门： 双开门：I 类----限高线：3．刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在仓库内部保持一致。

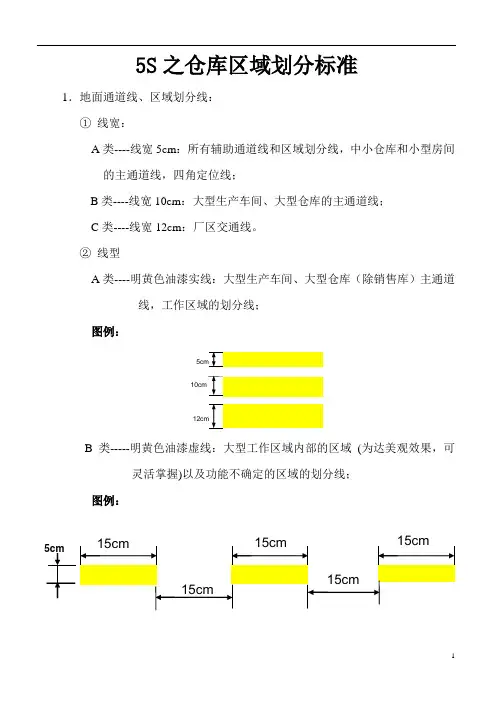

5S之仓库区域划分标准1．地面通道线、区域划分线：①线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线。

②线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域(为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C 类----红色虚线：不良品摆放区的划分线； 图例：D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线 图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2．定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样；15cm15cm15cm15cm15cm5cm5c m5cm5cmB 类-----不良品区的定位：用红色封闭线； 图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线； 图例：D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位图例：20cm2cm5cmE 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；手推式灭火器 壁挂式灭火器说明：红色、线宽4cm ，空白宽6cm ，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm 左右；G类----货架的定位：通道非通道H 类----门开闭线：单开门： 双开门： 图例：I类----限高线：3．刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在仓库内部保持一致。

仓库区域划分标准地面通道线区域划分线定位线的类型
仓库区域划分标准,地面通道线.区域划分线.定位线的类型

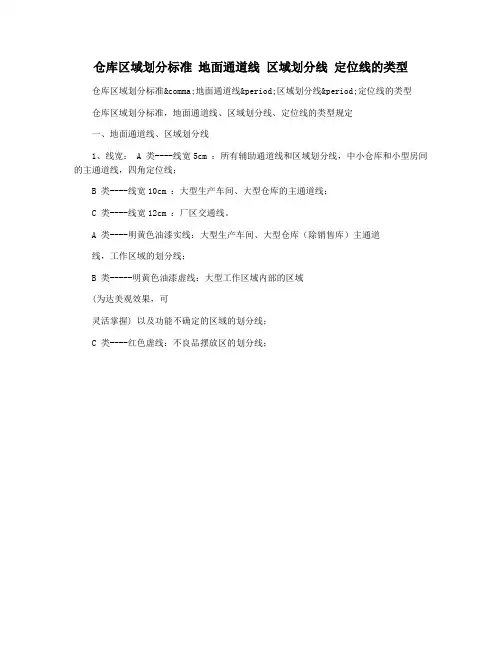

仓库区域划分标准，地面通道线、区域划分线、定位线的类型规定
一、地面通道线、区域划分线
1、线宽： A 类----线宽5cm ：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；
B 类----线宽10cm ：大型生产车间、大型仓库的主通道线；
C 类----线宽12cm ：厂区交通线。

A 类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道
线，工作区域的划分线；
B 类-----明黄色油漆虚线：大型工作区域内部的区域
(为达美观效果，可
灵活掌握) 以及功能不确定的区域的划分线；
C 类----红色虚线：不良品摆放区的划分线；。

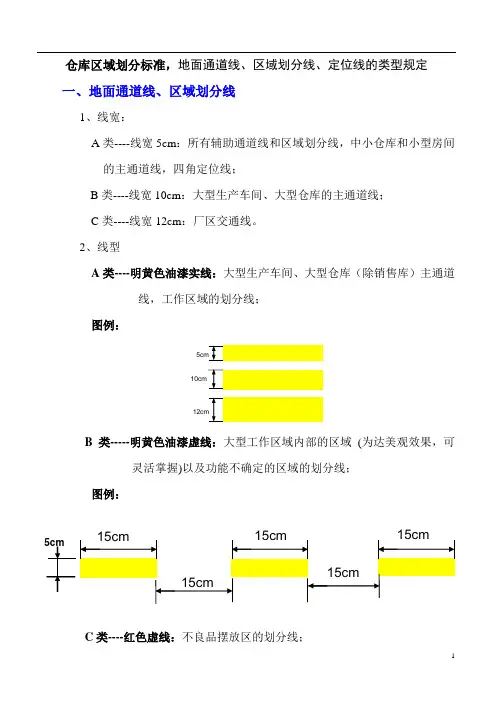

仓库区域划分标准，地面通道线、区域划分线、定位线的类型规定一、地面通道线、区域划分线1、线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线。

2、线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域(为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C类----红色虚线：不良品摆放区的划分线；D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线 图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

二、仓库定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样；15cm15cm15cm15cm15cm5cm5c m5cm5cmB 类-----不良品区的定位：用红色封闭线； 图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线； 图例：D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位20cm图例：E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；手推式灭火器壁挂式灭火器说明：红色、线宽4cm，空白宽6cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；G 类----货架的定位：非通道通道H 类----门开闭线：单开门：双开门：I 类----限高线：三、仓库刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在仓库内部保持一致。

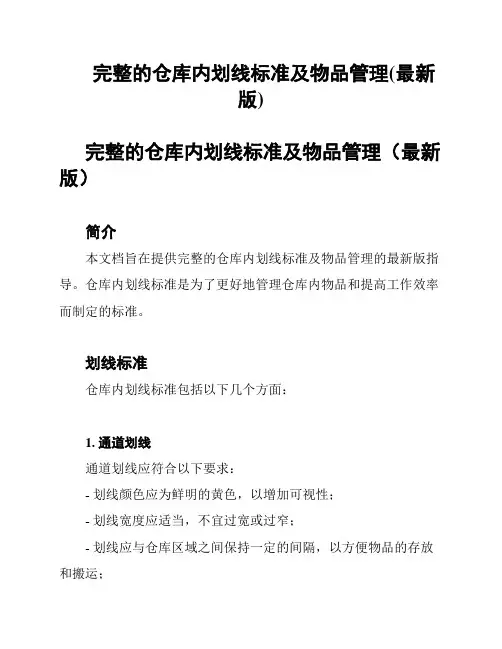

完整的仓库内划线标准及物品管理(最新版)完整的仓库内划线标准及物品管理（最新版）简介本文档旨在提供完整的仓库内划线标准及物品管理的最新版指导。

仓库内划线标准是为了更好地管理仓库内物品和提高工作效率而制定的标准。

划线标准仓库内划线标准包括以下几个方面：1. 通道划线通道划线应符合以下要求：- 划线颜色应为鲜明的黄色，以增加可视性；- 划线宽度应适当，不宜过宽或过窄；- 划线应与仓库区域之间保持一定的间隔，以方便物品的存放和搬运；- 划线应经常检查和维护，如发现划线磨损或褪色，应及时重新绘制。

2. 货架划线货架划线应符合以下要求：- 划线应沿着货架的边缘绘制，以区分货架的边界；- 划线颜色应与通道划线保持一致，以保持统一性；- 划线应清晰可见，不宜模糊或模糊，避免误判货架边界；- 划线应定期检查和维护，如发现划线磨损或褪色，应及时重新绘制。

3. 区域划线仓库内的不同区域可以采用不同的划线标准，以便更好地管理物品。

物品管理物品管理是仓库内划线标准的重要组成部分。

以下是物品管理的几个关键方面：1. 标识每个物品都应有明确的标识，以便快速查找和辨认。

标识应包括物品名称、编号和所属区域。

2. 分类根据物品的性质和用途，对物品进行分类和归档。

可以根据不同的物品种类设置不同的存放位置或区域。

3. 存放物品存放时应按照一定的规则和顺序进行，以方便管理和取用。

常用的存放原则包括按照物品类别、规格、重量等进行存放。

4. 盘点定期进行物品盘点，以确保物品数量和记录的一致性。

盘点过程中应注意标识物品是否损坏或过期，如有问题应及时处理和更新记录。

5. 维护定期对仓库内的物品进行维护和清洁，确保物品的完好和正常使用。

结论通过遵守仓库内划线标准和物品管理要求，可以提高仓库内物品管理的效率和准确性。

同时，合理的划线标准和物品管理可以降低物品丢失和损坏的风险，保障仓库运营的稳定性和安全性。

以上为仓库内划线标准及物品管理的完整指导，希望能对仓库内物品管理工作有所帮助。

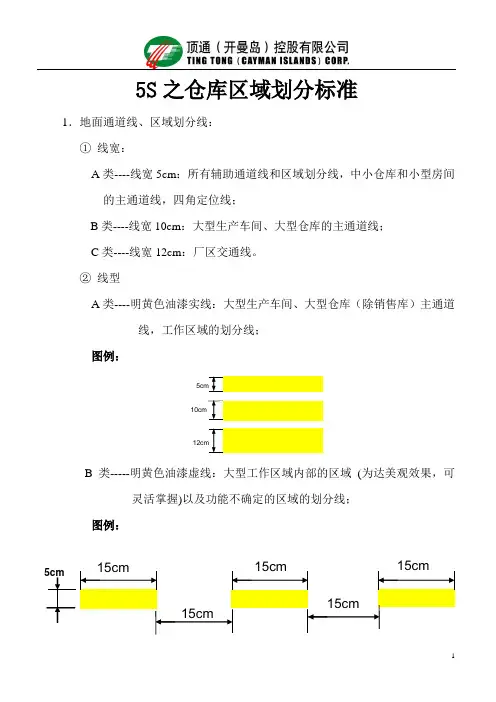

5S 之仓库区域划分标准1．地面通道线、区域划分线：① 线宽： A 类----线宽5cm ：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B 类----线宽10cm ：大型生产车间、大型仓库的主通道线；C 类----线宽12cm ：厂区交通线。

② 线型A 类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B 类-----明黄色油漆虚线：大型工作区域内部的区域 (为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：5cm 10cm12cm15cm15cm15cm15cm15cm5cmC 类----红色虚线：不良品摆放区的划分线； 图例：D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线 图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2．定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样；15cm15cm15cm15cm15cm5cm5c m5cm5cm图例：B 类-----不良品区的定位：用红色封闭线； 图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线； 图例：2cm5cm2cm5cm3cm20cm5cm20cm不合格品区D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位线；图例：20cm2cm5cmE 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；手推式灭火器壁挂式灭火器说明：红色、线宽4cm，空白宽6cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；G类----货架的定位：通道非通道液压车停放区区域大小由液压车的大小确定，长度方向100cm,宽度方向80cm 。

仓库区域划分标准，地面通道线、区域划分线、定位线的类型规定一、地面通道线、区域划分线1、线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线。

2、线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域(为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C类----红色虚线：不良品摆放区的划分线；D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线 图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

二、仓库定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样；15cm15cm15cm15cm15cm5cm5c m5cm5cmB 类-----不良品区的定位：用红色封闭线； 图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线； 图例：D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位20cm图例：E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；手推式灭火器壁挂式灭火器说明：红色、线宽4cm，空白宽6cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；G 类----货架的定位：非通道通道H 类----门开闭线：单开门：双开门：I 类----限高线：三、仓库刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在仓库内部保持一致。

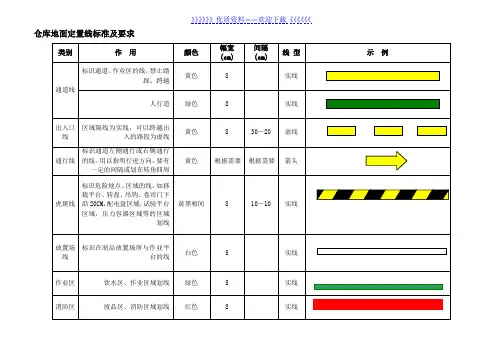

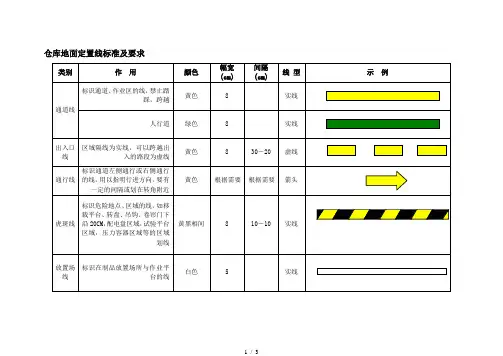

地面定置线标准及要求
类别作用颜色幅宽
(cm)
间隔
(cm)
线型示例
通道线
标识通道、作业区的线，禁止踏踩，跨越黄色8 实线
人行道绿色8 实线
出入口
线
区域隔线为实线，可以跨越出入的路段为虚线黄色8 30－20 虚线
通行线标识通道左侧通行或右侧通行的线，用以指明
行进方向，要有一定的间隔或划在转角附近
黄色根据需要根据需要箭头
虎斑线标识危险地点、区域的线，如移载平台、转盘、
吊钩、卷帘门下沿20CM，配电盘区域，试验平
台区域，压力容器区域等的区域划线
黄黑
相间
8 10－10 实线
放置场
线
标识在制品放置场所与作业平台的线白色 5 实线作业区饮水区、作业区域划线绿色 5 实线消防区废品区、消防区域划线红色8 实线暂存区等处理区，暂存区域划线蓝色 5 实线
1
2。

仓库区域划分标准，地面通道线、区域划分线、定位线的类型规定一、地面通道线、区域划分线1、线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线。

2、线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域(为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C类----红色虚线：不良品摆放区的划分线；D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线 图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

二、仓库定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样；15cm15cm15cm15cm15cm5cm5c m5cm5cmB 类-----不良品区的定位：用红色封闭线； 图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线； 图例：D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位20cm图例：E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；手推式灭火器壁挂式灭火器说明：红色、线宽4cm，空白宽6cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；G 类----货架的定位：非通道通道H 类----门开闭线：单开门：双开门：I 类----限高线：三、仓库刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在仓库内部保持一致。

5S之仓库区域划分标准1．地面通道线、区域划分线：①线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线。

②线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域(为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C 类----红色虚线：不良品摆放区的划分线；图例：D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线 图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2．定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样； 15cm 15cm 15cm 15cm15cm 15cm 15cm15cm15cm 15cm5cm 5c m 5cm 5cm 5cm图例：B 类-----不良品区的定位：用红色封闭线；图例：C 类-----示定位线；图例：D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位线；图例：20cm20cm2cm5cmE 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；手推式灭火器壁挂式灭火器说明：红色、线宽4cm，空白宽6cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；G 类----货架的定位：通道非通道H 类----门开闭线：单开门： 双开门：图例：2.5cmI 类----限高线：3．刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在仓库内部保持一致。

仓库现场地面划线知识-仓库区域划分标准精华资料附图文————————————————————————————————作者：————————————————————————————————日期：5S 之仓库区域划分标准1．地面通道线、区域划分线：① 线宽：A 类----线宽5cm ：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B 类----线宽10cm ：大型生产车间、大型仓库的主通道线；C 类----线宽12cm ：厂区交通线。

② 线型A 类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B 类-----明黄色油漆虚线：大型工作区域内部的区域 (为达美观效果，可灵活掌握)以及功能不确定的区域的划分线； 图例：C 类----红色虚线：不良品摆放区的划分线；5cm 10cm12cm15cm15cm15cm15cm15cm5cmD 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）； 图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2．定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样；15cm15cm15cm15cm 15cm 5cm5c m5cm5cmB 类-----不良品区的定位：用红色封闭线； 图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线；图例：D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位线；2c m 5c2c 5c3c20c5c20cm不合格品区E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；2c 5c说明：红色线宽5cm ，空白线宽5cm ，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；20cF 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并说明：红色线宽5cm ，空白线宽5cm ，45o 倾斜；区域长度与消防栓保持一致、宽度30cm 左右；手推式灭火器 壁挂式灭火器说明：红色、线宽4cm ，空白宽6cm ，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm 左右；标明起动方向；G类----货架的定位：通道非通道H 类----门开闭线：单开门： 双开门：液压车停放区区域大小由液压车的大小确定，长度方向100cm,宽度方向80cm 。
