雷达传感器功能应用说明_V1.0

雷达设备使用说明书一、产品概述雷达设备是一种用于探测目标的无线电技术设备。

它通过发射和接收电磁波来获取目标的位置、速度和其他相关信息。

本说明书旨在向用户提供关于雷达设备的详细操作指南，以便正确合理地使用该设备。

二、安全注意事项在使用雷达设备之前，请确保您已仔细阅读并理解以下安全注意事项：1. 严禁未经授权擅自拆卸设备，否则可能导致设备损坏或人身伤害。

2. 使用雷达设备时，请确保周围环境安全，并避免与其他无线电设备干扰。

3. 请避免接触雷达发射信号，以免对人体产生不必要的辐射。

4. 请将雷达设备放置在干燥、通风的环境中，并避免水或其他液体进入设备内部。

三、设备组成与功能雷达设备主要由以下组成部分构成：1. 发射器：负责发射电磁波。

2. 接收器：负责接收目标反射的电磁波，并将其转化为可读取的信号。

3. 显示屏：用于显示目标信息，如距离、速度等。

4. 控制面板：用于调节设备参数和功能。

四、操作指南以下是雷达设备的基本操作指南：1. 开机与关机：a) 将电源插头插入电源插座，并按下电源按钮启动设备。

b) 关机时，将电源按钮长按数秒，直到设备完全关机。

2. 参数设置：a) 使用控制面板上的按钮，可以设置雷达设备的工作模式、灵敏度等参数。

b) 根据实际需求，调节合适的参数以取得最佳效果。

3. 目标显示：a) 雷达设备会在显示屏上实时显示探测到的目标信息，如位置、速度等。

b) 通过观察显示屏上的图像，可以迅速判断目标的状态，并做出相应决策。

4. 数据保存：a) 雷达设备可通过连接外部存储设备，将探测到的数据进行保存和分析。

b) 按照设备说明书上的指引，进行数据的保存和导出操作。

5. 设备维护：a) 定期清洁设备表面，并确保无积尘或其他物质附着于设备上。

b) 如发现设备故障或异常，请立即停止使用，并联系售后服务。

五、故障排除以下是一些常见问题的排除方法：1. 无目标显示：a) 检查是否已正确连接设备的发射器和接收器。

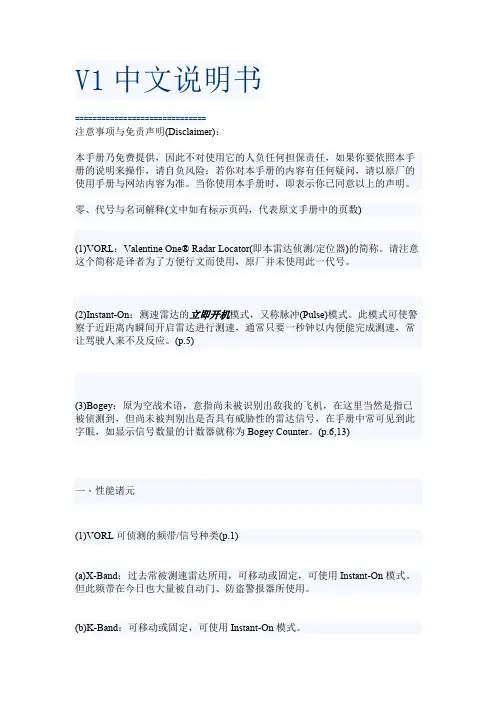

V1中文说明书==============================注意事项与免责声明(Disclaimer)：本手册乃免费提供，因此不对使用它的人负任何担保责任，如果你要依照本手册的说明来操作，请自负风险；若你对本手册的内容有任何疑问，请以原厂的使用手册与网站内容为准。

当你使用本手册时，即表示你已同意以上的声明。

零、代号与名词解释(文中如有标示页码，代表原文手册中的页数)(1)VORL：Valentine One® Radar Locator(即本雷达侦测/定位器)的简称。

请注意这个简称是译者为了方便行文而使用，原厂并未使用此一代号。

(2)Instant-On：测速雷达的立即开机模式，又称脉冲(Pulse)模式。

此模式可使警察于近距离内瞬间开启雷达进行测速，通常只要一秒钟以内便能完成测速，常让驾驶人来不及反应。

(p.5)(3)Bogey：原为空战术语，意指尚未被识别出敌我的飞机，在这里当然是指已被侦测到，但尚未被判别出是否具有威胁性的雷达信号，在手册中常可见到此字眼，如显示信号数量的计数器就称为Bogey Counter。

(p.6,13)一、性能诸元(1)VORL可侦测的频带/信号种类(p.1)(a)X-Band：过去常被测速雷达所用，可移动或固定，可使用Instant-On模式。

但此频带在今日也大量被自动门、防盗警报器所使用。

(b)K-Band：可移动或固定，可使用Instant-On模式。

(c)Ka-Band：最广的雷达频带，可移动或固定，可使用Instant-On模式。

(d)照相雷达：使用K-或Ka-Band，仅有固定式。

(2)VORL规格(p.2)(a)操作频率：10.500 –10.550 GHz (X band)24.050 –24.250 GHz (K band)33.4 –36.0 GHz (Ka band)13.400 –13.500 GHz (Ku band)：未使用于美国，如要启用侦侧Ku band的功能，请参考官方网站()>Ask Mike>Tech Reports>Report 3的内容(本手册对此部份的设定也有中文翻译)。

激光雷达传感器的使用方法激光雷达传感器是一种非常先进的测距设备，以其高精度、快速、非接触等特点而广泛应用于各个领域。

本文将介绍激光雷达传感器的使用方法，包括其基本原理、安装与调试、操作注意事项和应用案例等内容，以帮助读者更好地了解和使用激光雷达传感器。

首先，我们来了解一下激光雷达传感器的基本原理。

激光雷达传感器通过发射脉冲激光束，利用光的反射返回时间来计算物体与传感器之间的距离。

其工作原理类似于声纳，但激光雷达传感器的测距精度更高。

激光雷达传感器通常由测距模块、光电二极管、接收电路和信号处理器等组成。

在安装和调试激光雷达传感器时，一定要选择一个合适的位置并确保传感器的稳定性和安全性。

激光雷达传感器通常需要放置在高处，以获得更好的覆盖范围和测距精度。

在安装过程中，需要注意避免遮挡物、反射物和强光干扰等因素，以确保传感器的正常工作。

在调试过程中，可以通过调整传感器的参数，如发射功率和接收灵敏度等，来优化测距效果。

在操作激光雷达传感器时，需要注意以下几点。

首先，要保持传感器的清洁和干燥，以避免灰尘和水汽对传感器性能的影响。

其次，要定期校准传感器，以确保测距精度的稳定性。

此外，在使用过程中，要避免长时间暴露在强光照射下，避免对传感器的激光发射模块造成伤害，并避免使用在温度过高或过低的环境中，以免影响传感器的性能和寿命。

激光雷达传感器在各个领域都有广泛的应用。

其中，汽车行业是激光雷达传感器的主要应用领域之一。

汽车激光雷达传感器可以实现车辆的自动驾驶和避障功能，提高行车安全性和驾驶舒适性。

此外，激光雷达传感器还被广泛应用于机器人导航、环境监测、仓储物流等领域。

例如，在机器人导航中，激光雷达传感器可以帮助机器人建立环境地图，规划路径和避障。

在仓储物流中，激光雷达传感器可以实现货物的快速识别和定位，提高物流效率。

综上所述，激光雷达传感器是一种非常先进和实用的测距设备。

通过了解其基本原理、正确安装与调试以及注意操作事项，我们可以更好地使用激光雷达传感器，并在各个领域中发挥其重要作用。

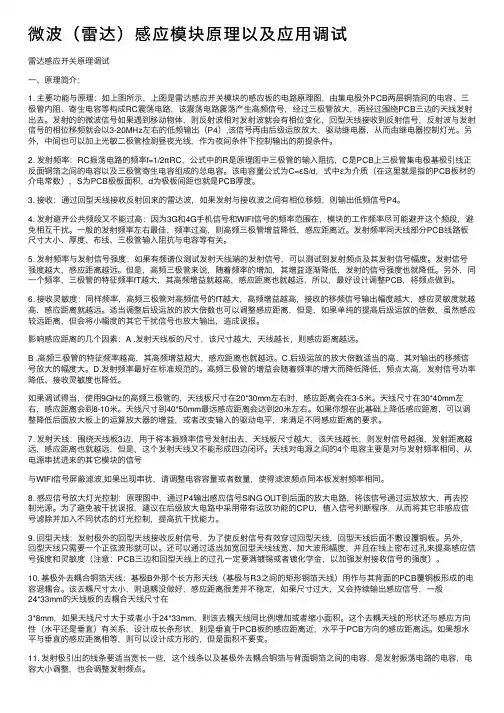

微波（雷达）感应模块原理以及应⽤调试雷达感应开关原理调试⼀、原理简介：1. 主要功能与原理：如上图所⽰，上图是雷达感应开关模块的感应板的电路原理图，由集电极外PCB两层铜箔间的电容、三极管内阻、寄⽣电容等构成RC震荡电路，该震荡电路震荡产⽣⾼频信号，经过三极管放⼤，再经过围绕PCB三边的天线发射出去。

发射的的微波信号如果遇到移动物体，则反射波相对发射波就会有相位变化，回型天线接收到反射信号，反射波与发射信号的相位移频就会以3-20MHz左右的低频输出（P4）,该信号再由后级运放放⼤，驱动继电器，从⽽由继电器控制灯光。

另外，中间也可以加上光敏⼆极管检测昼夜光线，作为夜间条件下控制输出的前提条件。

2. 发射频率：RC振荡电路的频率f=1/2πRC，公式中的R是原理图中三极管的输⼊阻抗，C是PCB上三极管集电极基极引线正反⾯铜箔之间的电容以及三极管寄⽣电容组成的总电容。

该电容量公式为C=εS/d，式中ε为介质（在这⾥就是指的PCB板材的介电常数），S为PCB极板⾯积，d为极板间距也就是PCB厚度。

3. 接收：通过回型天线接收反射回来的雷达波，如果发射与接收波之间有相位移频，则输出低频信号P4。

4. 发射避开公共频段⼜不能过⾼：因为3G和4G⼿机信号和WIFI信号的频率范围在，模块的⼯作频率尽可能避开这个频段，避免相互⼲扰。

⼀般的发射频率左右最佳，频率过⾼，则⾼频三极管增益降低，感应距离近。

发射频率同天线部分PCB线路板尺⼨⼤⼩、厚度、布线、三极管输⼊阻抗与电容等有关。

5. 发射频率与发射信号强度：如果有频谱仪测试发射天线端的发射信号，可以测试到发射频点及其发射信号幅度。

发射信号强度越⼤，感应距离越远。

但是，⾼频三极管来说，随着频率的增加，其增益逐渐降低，发射的信号强度也就降低。

另外，同⼀个频率，三极管的特征频率fT越⼤，其⾼频增益就越⾼，感应距离也就越远，所以，最好设计调整PCB，将频点做到。

6. 接收灵敏度：同样频率，⾼频三极管对⾼频信号的fT越⼤，⾼频增益越⾼，接收的移频信号输出幅度越⼤，感应灵敏度就越⾼，感应距离就越远。

深圳市佰誉达科技有限公司0755-********为客户创造价值雷达传感器RD1010P使用说明书版本V1.02022/05/18目录概述 (2)1.主要技术参数 (2)2.实物图及尺寸 (2)3.接口说明 (3)4.使用说明（以与上位机通讯为例） (3)概述RD1010P雷达传感器模块尺寸为22.5*20mm，集成了微波雷达芯片，10.525GHz收发天线及信号处理MCU。

使用时只需要给模块提供5V供电，模块即可输出有无感应的信号。

RD1010P雷达传感器既可以作为受控模块通过串口通讯接到主控板上，也可以单独使用。

1.主要技术参数正面反面尺寸：22.5mm x20mm x1mm.3.接口说明②串口设置如下图所示，设置波特率为9600，勾选加回车换行，选择接到人体感应雷达对应的端口，点击打开串口。

③输出说明如上图所示，模块的输出分为两种。

第一种①motion，当检测范围内有人存在时，输出的就是motion；第二种②no motion，当检测范围内没有目标时，输出的是no motion；值得注意的是，此模块的串口输出不会定时更新，只有在状态发生变化时，才有输出。

例如，当第0秒有人出现在检测范围内时，模块串口会输出一次motion。

若人即刻离开，那么3秒（即保持时间）后模块串口会输出no motion；若人持续停留在检测范围内，那么模块串口将不再输出，直至人离开。

④参数设置RD1010P模块灵敏度和保持时间可以根据实际需求进行修改，且断电后会自动保存上一次的设置，下一次上电后自动运行。

如需要修改参数，请参照下列命令，请不要随意修改命令字母的大小写，标点符号等格式，以免设置失败。

●Set sensitivity=20%——设置灵敏度；默认20％，可设置范围0~150％；●Set holdtime=3S——设置IO输出保持时间；保持时间为3秒的含义是当检测到有人后，OUT脚的高电平保持时间为3秒，3秒后如果检测范围内没有目标将恢复低电平状态。

微波雷达人体存在传感器使用说明书适用产品系列/型号：LH-BD-DC，LH-BD-AC历史版本修订日期修订记录版本号修订人2022/07/27说明书发布V1.0李世涛目录1.产品介绍 (4)2.应用场景 (6)3.规格参数 (6)4.产品尺寸 (8)5.传感器遥控设置参数 (8)5.1.遥控器面板说明 (8)5.2.功能键补充说明 (9)5.3.操作事例 (11)6.电气接线与安装说明 (12)6.1.产品接线端子定义 (12)6.2.安装位置说明 (12)6.3.安装流程 (13)7.传感器部分特性说明 (14)8.产品维护保养与注意事项 (17)9.售后服务 (18)9.1.售后服务承诺 (18)9.2.免责声明 (18)9.3.联系方式 (19)用户须知使用前请详细阅读本说明书，并保存以供参考。

请遵守本说明书操作规程及注意事项。

在收到仪器时，请小心打开包装，检视仪器及配件是否因运送而损坏，如有发现损坏，请立即通知生产厂家及经销商，并保留包装物，以便寄回处理。

当仪器发生故障，请勿自行修理，请直接联系生产厂家的维修部门。

1.产品介绍微波雷达人体存在传感器向检测区域发射5.8GHz的FMCW及CW无线电波，并接收区域内的所有运动、微弱运动的目标反射的无线电波，由传感器的微波电路转换为差频电信号，然后根据线性调频连续波目标调制原理，经高性能数字信号识别算法处理，分析区域内是否有微动目标和运动目标。

站着不动、蹲着不动、坐着不动等静止的人体，由于呼吸会引起胸腔及身体其他部位的微弱起伏运动，传感器能以极高灵敏度可靠的检测这类微弱运动，从而感知区域内是否有人或无人存在。

传感器“检测人体存在”的原理步骤如下：(1)检测微动距离变化：连续发射并接收反射电磁波，根据收发电磁波时间差乘以光速，计算出人体目标的微动距离；(2)微动距离规律：根据人体微动距离，计算出人体“时间-微动距离”规律（呼吸活动引起的身体起伏规律）；(3)人员检测：根据“时间-微动距离”规律，分析出有无人体微动或者呼吸存在。

雷达测距仪使用方法说明书一、产品简介雷达测距仪是一种用于测量距离的仪器，通过发射无线电波并接收其反射信号来计算目标物体与仪器之间的距离。

本使用方法说明书将详细介绍雷达测距仪的使用步骤、注意事项以及常见问题解答，以帮助用户正确、高效地使用本产品。

二、使用步骤1. 准备工作在使用雷达测距仪之前，请确保具备以下条件：- 电源：将雷达测距仪充电或插入电源适配器，并确保电池电量充足。

- 目标物体：选择需要测量距离的目标物体，并确保其表面平整，并无遮挡物。

2. 打开电源按下电源按钮并保持按压几秒钟，直到仪器开机并显示启动界面。

3. 设置参数使用仪器自带的操作界面，设置测距单位、测量精度以及其他参数，以满足实际需求。

4. 测量距离将雷达测距仪对准目标物体，按下测量按钮进行距离测量。

仪器将发射无线电波，并通过接收被测目标物体反射的波信号来计算距离。

5. 结果显示测量完成后，仪器将在显示屏上显示测得的距离数值。

在需要记录或使用结果时，请及时进行保存。

三、注意事项1. 安全使用- 避免在雷电活动、强电磁场或高温、潮湿等环境下使用本产品，以防止可能的故障或危险。

- 雷达测距仪可能对心脏起搏器等医疗设备产生干扰，请在这些设备附近谨慎使用。

2. 保养与维护- 雷达测距仪为精密电子设备，请轻拿轻放，避免强烈的冲击、振动和摔落。

- 定期清洁仪器表面，避免灰尘和污渍对其正常工作的影响。

3. 距离测量精度- 调整测量精度参数可影响测量结果的精度，根据具体需求进行设置。

- 在室外环境或多目标物体测量时，可能会出现测量误差，请根据实际情况进行使用和判断。

四、常见问题解答1. 无法开机或无显示- 确保电源按钮已正确按下并保持按压。

- 检查电池电量是否低或电源适配器是否连接正常。

2. 测量距离不准确- 检查目标物体表面是否有突出物或遮挡物影响测量结果。

- 调整测量精度参数，以增加测量精度。

3. 无法连接到其他设备- 确保其他设备与雷达测距仪之间的连接线正常插入，并检查连接接口是否干净。

普及一下超声雷达传感器原理和应用场景一、知识普及雷达感应利用多普勒效应原理, 通过平面天线发射电磁波，当有移动物体进入到电磁波的环境时，波形反射折回，平面天线接收到反馈的波形时，后续电路经检测触发信号工作。

从而产生灯亮/灭的效果。

比普通荧光灯节能效果达到85%以上.寿命大幅度延长.和人体热释电感应和声控感应相比, 感应距离更远，角度更广，无死区，能穿透玻璃和薄木板，不受环境、温度、灰尘等影响，在37度情况下，感应距离不会缩短。

反映速度快，隐蔽性好。

希望能帮到您二、应用案例1、液位传感器雷达液位计属于通用型雷达液位计，它基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

2、汽车雷达汽车雷达顾名思义是用于汽车或其他地面机动车辆的雷达。

因此，它包括基于不同技术（比如激光、超声波、微波）的各种不同雷达，有着不同的功能（比如发现障碍物、预测碰撞、自适应巡航控制），以及运用不同的工作原理（比如脉冲雷达、FMCW雷达、微波冲击雷达）。

微波雷达在汽车雷达中有着重要的商业意义。

汽车雷达分类如下：测速雷达可以测量车轮的转速来测量出汽车速度。

障碍物探测雷达。

这种雷达可在无能见度或能见度很差的情况下观察地形，向司机报警从而防止事故。

自适应巡航控制雷达传统的巡航控制能保持一个固定的速度，但不考虑车辆周围的环境，所以在车流量大的情况下，由于车辆要不时地开进和驶离行车道，传统的巡航控制就很不适应了。

自适应巡航控制，顾名思义，能够适应车辆周围的环境，并根据本车与前车的速度与前车保持一个安全速度防撞雷达此类雷达能根据车辆当前的方向和速度测量到在车辆前方路上可能引起碰撞的危险障碍物，因此它适用于大气能见度低的情况以及实际判断力不理想（车距太短、速度太高）的情况。

它的目的是警告驾驶员要打开气囊或其他制动设备，控制汽车的速度。

雷达感应开关功能应用及使用1.产品概述：1.1雷达感应开关又称微波感应开关，微功耗﹑功能齐全﹑可以带各类灯具。

利用多普勒效应原理，自主研发平面天线发射接收电路，智能检测周围电磁环境，自动调整工作状态。

从而达到智能省电的效果。

产品感应模式：亮灭人来灯亮人走灯灭功率规格：5-35W2.功能及应用：2.1利用多普勒效应原理，自主研发平面天线发射接收电路，智能检测周围电磁环境，自动调整工作状态；2.2工作方式：感应开关接通后，在延时时间段内，如有人体活动，开关将持续接通，直到人离开并顺延时间。

2.3光敏控制（选项）：根据外界的光线强度，来控制开关是否工作，以达到节能效果。

2.4与红外感应比较：雷达开关感应距离更远，角度广，无死区，能穿透玻璃，和薄木板，根据功率不同，可以穿透不同厚度的墙壁，不受环境、温度、灰尘等影响，在37度情况下，感应距离不会缩短。

2.5静止时超低照明功耗，自身功耗：(5-35W) ≤0.2W；2.6移动物体进入时，自动感应满负荷工作；2.7满载工作时间（延时时间）：20秒±5秒，可根据客户要求出厂时调整；2.8感应距离：≥6米；2.9输入电压工作范围为：85V～265V 50/60Hz；2.10启动冲击电流：当输入电压为220VAC时，启动冲击电流小于10A；2.11感应角度：180*360度，前半球；2.12负载类型：白炽灯，节能灯，LED光源等；2.13可调灵敏度，时间和光强度；2.14功率可人性化的选择：5-35W；2.15 L.N输入接线AC85V～265V 50/60Hz 输出端L1.N1接到灯的输入端；3.雷达感应开关的注意事项3.1禁止带电安装操作，严禁负载短路；3.2禁止超荷载功率使用；3.3当墙壁厚度小于10厘米时，该开关有可能会隔墙感应；3.4在感应区域内，不要有影响其探测的障碍物或不停运动的物体；3.5不要以动荡不定的物体作为安装基面编辑本段功能与特点；3.6安装时，雷达感应器小盒的平面应对应移动物体，以保证最大的灵敏度；3.7防止金属物体屏蔽感应面，可穿透玻璃，木板，石膏板等非金属物体；5.雷达感应开关的环境特性温度、湿度：工作温度范围：-40℃~+55℃储存温度范围：-40℃~+80℃工作湿度：<=90%相对湿度（无冷凝）部品最大温升：≤55度，额定负载，不带外壳防尘和防水带塑胶外壳，不防水6.雷达感应开关产品图片7.安装说明凡接触静电敏感器件的人员（生产、装配、测量、调试、保管、发放等），均应注意以下事项：7.1.使用防静电腕带（或肘带、踝带）；2.穿着防静电工作服、鞋、帽；7.2.操作者在操作前,要先用手接触防静电工作台或金属接地线，然后再进行工作；7.3.在静电防护区内，不要做易于产生静电的动作，如擦脚、搓手、穿和脱工作服等。

目录1.产品描述 (3)2.通讯接口 (4)3.通讯协议 (5)3.1.数据包格式 (5)3.2.测量数据解析 (8)3.3.参考示例 (9)4.坐标系 (10)5.开发套件使用说明 (11)5.1.评估工具的使用方法 (11)5.1.1.硬件线材连接及说明 (11)5.1.2.windows下驱动程序安装 (12)5.1.3.windows下评估上位机软件ld_desktop使用 (14)5.2.产品3D模型文件 (15)5.3.Linux下基于ROS的使用操作 (15)5.3.1.ROS环境介绍与安装 (15)5.3.2.获取功能包源码 (15)5.3.3.设置设备权限 (16)5.3.4.编译与环境设置 (17)5.3.5.运行程序 (17)5.3.6.Rviz显示雷达点云 (18)5.4.Linux下基于ROS2的使用操作 (19)5.4.1.ROS2环境介绍与安装 (19)5.4.2.获取功能包源码 (19)5.4.3.设置设备权限 (20)5.4.4.编译与环境设置 (21)5.4.5.运行程序 (21)5.4.6.Rviz2显示雷达点云 (21)5.5.Linux下SDK使用说明 (23)5.5.1.获取SDK源码 (23)5.5.2.设置设备权限 (23)5.5.3.编译源码 (24)5.5.4.运行程序 (24)6.修订记录 (25)1.产品描述LD14主要由激光测距核心，无线传电单元，无线通讯单元，角度测量单元、电机驱动单元和机械外壳组成。

LD14测距核心采用三角测量法技术，可进行每秒2300次的测距。

每次测距时，LD14从一个固定的角度发射出红外激光，激光遇到目标物体后被反射到接收单元。

通过激光、目标物体、接收单元形成的三角关系，从而解算出距离。

获取到距离数据后，LD14会融合角度测量单元测量到的角度值组成点云数据，然后通过无线通讯将点云数据发送到外部接口。

同时电机驱动单元会驱动电机，通过PID算法闭环控制到指定的转速。

GUL15矿用本安型雷达物位传感器使用说明书执行标准：Q/TC001-2020、GB3836-2010、MT209-1990版本号：V1.0注意：安装、使用产品前请阅读使用说明书济宁同创仪器仪表有限公司目录1.概述 (1)2.型号及其意义 (1)3.结构特征与工作原理 (1)3.1结构外形尺寸 (1)3.2工作原理 (2)4.技术特性 (2)4.1技术参数 (2)4.2设计 (2)4.3正常工作条件 (3)5.安装调试 (3)5.1安装须知 (3)5.2安装过程 (3)5.2.1选择合适的安装位置 (3)5.2.2固定物位仪 (3)5.2.3接线 (4)5.2.4调试 (4)6.使用、操作 (4)7.注意事项 (5)8.运输、贮存 (5)9.售后服务 (5)10.订货须知 (5)附录一GUL15物位传感器Modbus-RTU寄存器定义表 (10)*安装、使用前应阅读使用说明书。

*不得擅自修改本安电路。

*检修时不得修改本安电路及关联电路中元器件的型号、规格及电气参数。

*本安关联产品不得随意与其他未经联检的设备连接。

1.概述GUL15矿用本安型雷达物位传感器（以下简称物位仪），系本质安全型，防爆标志为“Ex ib I Mb”。

w主要用于料仓仓位的测量，现场显示并产生信号传给上位机或者综合控制站，以达到及时准确的判定和控制料仓情况。

2.型号及其意义G U L15量程：15米雷达物位矿用传感器3.结构特征与工作原理3.1结构外形尺寸传感器尺寸3.2工作原理本产品采用FMCW（连续调频波）雷达物位传感技术，FMCW雷达仪表可发射微波到介质表面，并连续调频。

同时，接收器连续接收，发射器和接收器之间的频差与到物料的距离成正比。

4.技术特性4.1技术参数a测量原理连续调频波雷达物位测量;b频率F-波段（120GHz）;c最小测量距离距离螺纹末端15cm;d最大测量距离15m;e输出本安型电流4-20mARS485信号(符合Modbus-RTU协议）f供电DC12-28V；g发射角度：3°；h精度±3mm；i防护等级IP68；j本安参数Ui:24.2V Ii:460mA Ci:0.89uF Li:22uH。

机场、酒店自动门感应器、智能灯控是微波传感器目前最为简单的运用之一，低廉的价格、良好的耐候性（不受温度气流灰尘等影响）保证其得到大规模使用。

利用多普勒原理探测运动物体、FMCW原理探测静止物体的带VCO的低成本模块K-LC1a更得到了广泛关注，相比较于传统的单多普勒模块，带VCO的升级版多了检测方向和距离的功能，在智能广告牌、停车位检测等方面得以运用，并且取得不错效果，完全可以替代超声波+多普勒微波传感器，用一个模块解决多个问题。

安全防护和及汽车电子是当前吸引投资人、生产商和消费者最感兴趣的话题，在这些领域应用运用24GHZ雷达传感器你可以实现变道辅助系统、汽车ACC 巡航系统、汽车停车辅助系统、汽车防撞系统、有人自动报警系统等功能。

成本从几十元到几千元的解决方案都有，为用户和厂商提供各式各样的运用可行性。

已有厂家将24GHZ雷达传感器K-LC3型号应用于汽车安防上，其主动探测汽车门窗的开启运动，避免了现有报警器受外界影响而误报扰民的通病，不受普通无线干扰器影响无漏报，其停车时对车内的主动探测。

还能避免因人们疏忽大意对遗留在车内的小孩和宠物造成的窒息风险。

24GHZ雷达传感器在车内使用，其主动探测车门窗在停车时的运动变化避免了普通汽车报警器在后装市场需要改动原车电路而造成的隐患，不需专业人员安装，自主安装，其耗电极低（供电：5V，电流：35毫安）对原车电瓶几乎无影响。

当今中国雾霾严重的大环境下，怎么样有效的管理交通路况成为一大难题，我们很难通过视频去检测车流量来进行有效疏导交通，这个时候微波车流量雷达就起到了很好的作用，传统的车流量雷达普遍体积大、价格高、除了雷达本身的因素外，价格也成为车流量雷达难以大量普及的重要因素，而我们现在可以采用K- LC6雷达传感器，大大降低了雷达成本，在十字路口红绿灯控制、城市道路车流量分段统计/智能控制上面可以得到很好的运用。
