江南大学807自动控制原理03-15年(04-10年参考答案)

自动控制原理(1) 生活中有哪些物理量之间是比例关系、积分关系或微分关系？答：单价一定时，总价与数量成比例；速度一定时，总路程与时间成比例。

加速度的积分是速度，速度的积分是路程；反之，速度的微分是加速度，路程的微分是路程。

(2) 常用的数学模型有哪些？答：常用的数学模型有：微分方程、传递函数、系统框图、频率特性和状态方程。

(3) 传递函数的定义是什么，定义传递函数的前提条件是什么？如何将微分方程转换为传递函数？答：传递函数(Transfer Function)定义如下，在零初始条件下，线性定常系统(或元件) 输出量的拉氏变换与其输入量的拉氏变换之比，即为线性定常系统的传递函数，记为G(s), 即u. 输出量的拉氏变换传递函数G(s)= -------------------------------输入量的拉氏变换零初始条件(4) 典型输入信号有哪些，分别适用于作为哪些控制系统的输入？答：常用的典型输入信号有：阶跃信号(Step signal)、斜坡信号(Slope signal)>加速度信号(Acceleration signal)、脉冲信号(Pulse signal)及正弦信号(sinusoidal signaDo实际的控制系统中，室温控制系统和水位控制系统，以及一些工作状态突然改变或突然受到恒定输入作用的控制系统，都可以采用阶跃信号作为典型输入信号。

跟踪通信卫星的天线控制系统、数控机床加工斜面的进给控制系统、机械手的等速移动控制系统等其输入信号随时间逐渐变化的控制系统，斜坡信号是比较合适的典型输入。

当控制系统的输入信号为冲击输入，例如脉冲电信号、撞击力、武器弹射的爆发力等, 均可视为理想脉冲信号。

实际的控制系统中，如果输入信号为周期性变化的信号，一般都可将其进行傅里叶变换为多个正弦信号的叠加，这种情况下，可用正弦函数作为系统的输入对系统进行性能分析。

(5) 比例系数、积分时间常数和微分时间常数分别对系统的时域响应有什么影响？答：当比例系数(增益)K>1时，输出量为输入量等比例放大；当K<1时，输出量为输入量等比例缩小；当K=1时，输出量与输入量相等。

自动控制原理题目（含答案）自动控制原理题目(含答案)《自动控制原理》复习参考资料一、基本知识11、反馈控制又称偏差控制，其控制作用是通过输入量与反馈量的差值进行的。

2、闭环控制系统又称为反馈控制系统。

3、在经典控制理论中主要采用的数学模型是微分方程、传递函数、结构框图和信号流图。

4、自动控制系统按输入量的变化规律可分为恒值控制系统、随动控制系统与程序控制系统。

5、对自动控制系统的基本要求可以概括为三个方面，即：稳定性、快速性和准确性。

6、控制系统的数学模型，取决于系统结构和参数, 与外作用及初始条件无关。

7、两个传递函数分别为G1(s)与G2(s)的环节，以并联方式连接，其等效传递函数为G1(s)+G2(s)，以串联方式连接，其等效传递函数为G1(s)*G2(s)。

8、系统前向通道传递函数为G（s），其正反馈的传递函数为H （s），则其闭环传递函数为G（s）/(1- G（s）H（s）)。

9、单位负反馈系统的前向通道传递函数为G（s），则闭环传递函数为G（s）/(1+ G（s）)。

10、典型二阶系统中，ξ=0.707时，称该系统处于二阶工程最佳状态，此时超调量为4.3%。

11、应用劳斯判据判断系统稳定性，劳斯表中第一列数据全部为正数，则系统稳定。

12、线性系统稳定的充要条件是所有闭环特征方程的根的实部均为负，即都分布在S平面的左平面。

13、随动系统的稳态误差主要来源于给定信号，恒值系统的稳态误差主要来源于扰动信号。

14、对于有稳态误差的系统，在前向通道中串联比例积分环节，系统误差将变为零。

15、系统稳态误差分为给定稳态误差和扰动稳态误差两种。

16、对于一个有稳态误差的系统，增大系统增益则稳态误差将减小。

17、对于典型二阶系统，惯性时间常数T愈大则系统的快速性愈差。

18、应用频域分析法，穿越频率越大，则对应时域指标t越小，即快速性越好s19最小相位系统是指S右半平面不存在系统的开环极点及开环零点。

20、按照校正装置在系统中的不同位置，系统校正可分为串联校正、反馈校正、补偿校正与复合校正四种。

2-1 2-2 2-3 2-4 2-5（a ）01201()i mxf f x f x ++= （b ）1212001()i k k k k xx k xf++= （c ）01201()i i f xk k x f x k x ++=+ 2-6列写两质量块的微分方程有12()()()()()w w s w w w w s w m yf y y k y y k r y m yf y y k y y =-+-+-=-+-消去中间变量得1212122()()s s w w s w w s w m m y f m m y k m k m k m yfk y k k y fk r k k r +++++++=+ 2-7系统在下平衡位置附近有221121222212()()ml ka mg lF ml ka mg θθθθθθθθ=---+=---消去中间变量得()()()2422222222212m l ka mg ml ka mg m g ka lF θθθ+++++= 2-8电网络的输入输出微分方程为112201122110011221122()()i i i RC R C u RC R C RC u u RC R C u RC R C u u ++++=+++机械系统的输入输出微分方程为120221112012012112212()()i i i f f x f k f k f k x k k x f f xf k f k x k k x ++++=+++ 2-92-102-11 00(sin )d e E αα∆=-∆ 2-12（a ）假定B 孔封闭，A 孔打开，水泵流量1q ，流过截流孔A 、C 的流量A q 、C q 间满足11122A A C dh q q A dtdhq q A dt -=-=将A q 和C q 表示成液位差的函数有11122dh q A dtdh A dt-== 静态工作点的增量间满足11112122dh q h A dt dh A dt -==消去中间变量1h 有(221214222dh R A A RA RA h dt++= （b ）假定A 孔封闭，B 孔打开，水泵流量1q ，流过截流孔B 、C 的流量B q 、C q 间满足11122B BC dh q q A dtdh q q A dt -=-= 将A q 和C q 表示成液位差的函数有11122dh q A dtdh A dt-== 静态工作点的增量间满足))1112121222dh q h h A dt dh h h A dt -=-=消去中间变量1h 有(2212142222dh R A A RA RA RA h dt +=2-13给流量s q 一扰动，记s s s q q q=+ 、os os os t t t =+ 、w w w t t t =+ ，则有 1()()()1()()os ss s vs is os os os os w w w w w vw iw w w os os w w dt C q qc t t t t t t t dt Rdt C q c t t t t t t t dt R =+---+--=--++--将静态工作点满足条件代入得1()()1()os ss vs os s vs is os os os w w w w vw w os w dt C q c t qc t t t t t dt Rdt C q c t t t dt R =-+----=-+-略去二阶增量s os qt ，有 1()()11os s s vs os vs is os s os w w w w vw w os dt C q c t c t t q t t dt Rdt C q c t t dt R R =-+---⎛⎫=-++⎪⎝⎭消去中间变量os t得到 ()()()2211()w w s w s w vw w s vs s w vs vw s vs w vw w w vs is os s d t dtRC C C Rq c C Rq c Rq q c c q c q c t dt dtc t t q+++++++⎡⎤⎣⎦=-同理，给is t 一扰动，记is is is t t t=+ 、os os os t t t =+ 、w w w t t t =+ ，则有 1()()1()()os ss vs is is os os os os w w w w w vw iw w w os os w w dt C q c t t t t t t t t dt Rdt C q c t t t t t t t dt R =+---+--=--++--将静态工作点满足条件代入得1()()1()os s s vs is os os w w w w vw w os w dt C q c t t t t dt Rdt C q c t t t dt R=---=-+-消去中间变量os t得到 ()()()2211w w s w s s vs w w vw s w vs vw s vs w vw ws vs is d t dtRC C C Rq c C Rq c Rq q c c q c q c t dt dtq c t+++++++⎡⎤⎣⎦= 2-14()()2()()()m f m a m a a a m e f f C s U s J L s J R fL s fR C C L s R -Ω=+++++ 2-15传递函数为()73(s)=()(1)(3)C s s G R s s s +=++ 单位脉冲响为329tte e ---+。

自动控制原理一、简答题：（合计20分, 共4个小题，每题5分）1. 如果一个控制系统的阻尼比比较小，请从时域指标和频域指标两方面说明该系统会有什么样的表现？并解释原因。

2. 大多数情况下，为保证系统的稳定性，通常要求开环对数幅频特性曲线在穿越频率处的斜率为多少？为什么？3. 简要画出二阶系统特征根的位置与响应曲线之间的关系。

4. 用根轨迹分别说明，对于典型的二阶系统增加一个开环零点和增加一个开环极点对系统根轨迹走向的影响。

二、已知质量-弹簧-阻尼器系统如图(a)所示，其中质量为m 公斤，弹簧系数为k 牛顿//米，当物体受F = 10牛顿的恒力作用时，其位移y (t )的的变化如图(b)(合计20分)图(a) 图(b)三、已知一控制系统的结构图如下，（合计20分, 共2个小题，每题10分）1）2）个交接频率的几何中心。

1） 计算系统对阶跃信号、斜坡信号和加速度信号的稳态精度。

2） （合计20分, 共2个小题，每题10分） [,最大输出速度为2 r/min1） 确定满足上述指标的最小K 值，计算该K 值下的相位裕量和幅值裕量；(rad/s)（合计20分, 共2个小题，每题10分）自动控制原理模拟试题3答案答案一、简答题1．如果二阶控制系统阻尼比小，会影响时域指标中的超调量和频域指标中的相位裕量。

根据超调量和相位裕量的计算公式可以得出结论。

2．之间。

3．二、系统的微分方程为 ()()y t y t ky μ++因此所以由系统得响应曲线可知，由二阶系统性能指标的计算公式解得由响应曲线得，峰值时间为3s ，所以由解得由系统特征方城可知所以三、1比较2）由题意知，该系统是个线性系统，满足叠加原理，故可以分别AB四、解：1因为是“II ”型系统所以对阶跃信号、斜坡信号的稳态误差为0；2180(180ϕω+-五、解：1）系统为I 360/602=可以求得3.5 3.5arctanarctan 25-得2）加入串联校正后，开环传递函数为4.8 4.8 4.8 4.8arctan arctan arctan arctan---=2.52512.5单项选择题（16分）（扣分标准 >标准：一空一分）1．根据控制系统元件的特性，控制系统可分为（ B ）反馈控制系统和前馈控制系统线性控制系统和非线性控制系统定值控制系统和随动控制系统连续控制系统和离散控制系统2．系统的动态性能包括（ C ）A. 稳定性、平稳性 B．快速性、稳定性C．平稳性、快速性 D．稳定性、准确性3．系统的传递函数（ C ）A．与输入信号有关B．与输出信号有关C．完全由系统的结构和参数决定4．传递函数反映了系统的动态性能，它与下列哪项因素有关？（ C ）A. 输入信号 B．初始条件 C．系统的结构参数 D．输入信号和初始条件D．既由系统的结构和参数决定，也与输入信号有关5．设系统的传递函数为G（S）＝，则系统的阻尼比为（ A ）A． B．1 C． D．6．一阶系统的阶跃响应（ D ）A．当时间常数T较大时有超调 B．当时间常数T较小时有超调C．有超调 D．无超调7．根轨迹上的点应满足的幅角条件为 G(S)H(S) =（ D ）A．-1 B．1C．（k=0,1,2…） D．(k=0,1,2,…).8．欲改善系统动态性能，一般采用（ A ）A．增加附加零点 B．增加附加极点C．同时增加附加零、极点 D．A、B、C均不行而用其它方法9．伯德图中的低频段反映了系统的（ A ）A．稳态性能 B．动态性能 C．抗高频干扰能力 D．.以上都不是10．放大环节的频率特性相位移为（ B ）A． -180 B．0 C．90 D．-9011.Ⅱ型系统对数幅频特性的低频段渐近线斜率为（ B ）A． -60（dB/dec） B． -40（dB/dec）C． -20（dB/dec） D．0（dB/dec）12. 常用的比例、积分与微分控制规律的另一种表示方法是（ D ）A． PI B． PD C．ID D． PID13．设有一单位反馈控制系统，其开环传递函数为，若要求相位裕量 , 最为合适的选择是采用（ B ）A．滞后校正 B．超前校正 C．滞后—超前校正 D．超前—滞后校正14. 已知离散控制系统结构图如下图1所示，则其输出采样信号的Z变换的表达式C（z）为（ D ）来自 www.3 7 2 中国最大的资料库下载图系统结构图A． B C． D．15. 零阶保持器是采样系统的基本元件之一，其传递函数，由其频率特性可知，它是一个（B）A．高通滤波器 B．低通滤波器 C．带通滤波器 D．带阻滤波器16. 非线型系统的稳定性和动态性能与下列哪项因素有关？（ D ）A．输入信号 B．初始条件C．系统的结构、参数 D．系统的结构参数和初始条件二、填空题（16分）（扣分标准：一空一分）1. 线性控制系统有两个重要特性：叠加性和____齐次性（或均匀性）__________。

第一章绪论1-1 试比较开环控制系统和闭环控制系统的优弊端.解答： 1 开环系统(1)长处 :构造简单，成本低，工作稳固。

用于系统输入信号及扰动作用能早先知道时，可获得满意的成效。

(2)弊端：不可以自动调理被控量的偏差。

所以系统元器件参数变化，外来未知扰动存在时，控制精度差。

2闭环系统⑴长处：不论因为扰乱或因为系统自己构造参数变化所惹起的被控量偏离给定值，都会产生控制作用去消除此偏差，所以控制精度较高。

它是一种按偏差调理的控制系统。

在实质中应用宽泛。

⑵弊端：主要弊端是被控量可能出现颠簸，严重时系统没法工作。

1-2什么叫反应？为何闭环控制系统常采纳负反应？试举例说明之。

解答：将系统输出信号引回输入端并对系统产生控制作用的控制方式叫反应。

闭环控制系统常采纳负反应。

由1-1 中的描绘的闭环系统的长处所证明。

比如，一个温度控制系统经过热电阻（或热电偶）检测出目前炉子的温度，再与温度值对比较，去控制加热系统，以达到设定值。

1-3试判断以下微分方程所描绘的系统属于何种种类（线性，非线性，定常，时变）？2 d 2 y(t)3 dy(t ) 4y(t ) 5 du (t ) 6u(t )（1）dt 2 dt dt（2） y(t ) 2 u(t)（3）t dy(t) 2 y(t) 4 du(t) u(t ) dt dtdy (t )u(t )sin t2 y(t )（4）dtd 2 y(t)y(t )dy (t ) （5）dt 2 2 y(t ) 3u(t )dt（6）dy (t ) y 2 (t) 2u(t ) dty(t ) 2u(t ) 3du (t )5 u(t) dt（7）dt解答： （1）线性定常（2）非线性定常 （3）线性时变（4）线性时变（5）非线性定常（6）非线性定常（7）线性定常1-4 如图 1-4 是水位自动控制系统的表示图， 图中 Q1，Q2 分别为进水流量和出水流量。

控制的目的是保持水位为必定的高度。

第三章例3-1 系统的结构图如图3-1所示。

已知传递函数 )12.0/(10)(+=s s G 。

今欲采用加负反馈的办法，将过渡过程时间t s减小为原来的0.1倍，并保证总放大系数不变。

试确定参数K h 和K 0的数值。

解 首先求出系统的传递函数φ（s ），并整理为标准式，然后与指标、参数的条件对照。

一阶系统的过渡过程时间t s 与其时间常数成正比。

根据要求，总传递函数应为)110/2.0(10)(+=s s φ即HH K s K s G K s G K s R s C 1012.010)(1)()()(00++=+= )()11012.0(101100s s K K K HHφ=+++=比较系数得⎪⎩⎪⎨⎧=+=+1010110101100H HK K K 解之得9.0=H K 、100=K解毕。

例3-10 某系统在输入信号r (t )=(1+t )1(t )作用下，测得输出响应为：t e t t c 109.0)9.0()(--+= （t ≥0）已知初始条件为零，试求系统的传递函数)(s φ。

解 因为22111)(ss s s s R +=+=)10()1(10109.09.01)]([)(22++=+-+==s s s s s s t c L s C 故系统传递函数为11.01)()()(+==s s R s C s φ 解毕。

例3-3 设控制系统如图3-2所示。

试分析参数b 的取值对系统阶跃响应动态性能的影响。

解 由图得闭环传递函数为1)()(++=s bK T Ks φ系统是一阶的。

动态性能指标为)(3)(2.2)(69.0bK T t bK T t bK T t s r d +=+=+= 因此，b 的取值大将会使阶跃响应的延迟时间、上升时间和调节时间都加长。

解毕。

例 3-12 设二阶控制系统的单位阶跃响应曲线如图3-34所示。

试确定系统的传递函数。

解 首先明显看出，在单位阶跃作用下响应的稳态值为3，故此系统的增益不是1，而是3。

江南大学2003年硕士研究生考试试题缺第1页四、两系统的结构图如图（a ）（b ）所示。

要求： （15分）1） 求K 由0→∞，图（a ）的根轨迹。

2） 求β由0→∞，图（b ）的根轨迹.3） 试求K 、β值，使得两个系统的闭环极点相同。

（a ）（b ）五、已知单位反馈系统的开环传递函数为)1)(15.0)(11.0()(+++=s s s Ks G ，试用奈氏判据分析其稳定域。

（15分）六、某最小相位系统的开环对数幅频特性如图所示。

（1）写出系统的开环传递函数；（5分）（2）求开环截止角频率，并利用相角裕度判断系统的稳定性；（5分）（3）将其对数幅频特性向右平移十倍频程，写出系统的开环传递函数，并讨论新系统和原系统相比，系统阶跃响应指标：超调量和调节时间改变多少？（5分）七、)125.0)(11.0(100)(01.0++=-s s s e s G s ，已知校正前系统的相角裕度︒-=45γ，试从图所示的两种无源校正装置中确定一种作为串联校正装置，使校正后的︒≥40γ（不需具体计算，叙述理由，并明确回答选取哪一种）。

八、已知非线性系统如图所示。

图中非线性环节的描述函数为 （15分）222818)(A j A A A N ππ--= （A>1）（1） 设系统处于稳定自振状态时，线性环节)2(2+s s K的相角迟后量为135度，求此时的K 值，并确定输出端的自振频率和幅值；（2） 定性分析K 值增加时，系统输出端的自振频率和幅值的变化趋势。

九、已知系统结构图如图所示，试确定系统是否稳定（T=1为采样周期） （15分）十、设系统状态方程表达式为：（15分）)(t Ax x= 已知当⎥⎦⎥⎢⎣⎢-=11)0(x 时，⎥⎥⎦⎥⎢⎢⎣⎢-=--t te e t x 22)(当⎥⎦⎥⎢⎣⎢-=12)0(x 时，⎥⎥⎦⎥⎢⎢⎣⎢-=--t t e e t x 2)(试求系统矩阵A 及系统的状态转移矩阵)(t φ。

∑∆∆=i i i s s Q s H )()(1)(zidpngkongzhi1 闭环系统（或反馈系统）的特征：采用负反馈，系统的被控变量对控制作用有直接影响，即被控变量对自己有控制作用 。

2 典型闭环系统的功能框图。

自动控制 在没有人直接参与的情况下，通过控制器使被控对象或过程按照预定的规律运行。

自动控制系统 由控制器和被控对象组成，能够实现自动控制任务的系统。

被控制量 在控制系统中．按规定的任务需要加以控制的物理量。

控制量 作为被控制量的控制指令而加给系统的输入星．也称控制输入。

扰动量 干扰或破坏系统按预定规律运行的输入量，也称扰动输入或干扰掐入。

反馈 通过测量变换装置将系统或元件的输出量反送到输入端，与输入信号相比较。

反送到输入端的信号称为反馈信号。

负反馈 反馈信号与输人信号相减，其差为偏差信号。

负反馈控制原理 检测偏差用以消除偏差。

将系统的输出信号引回插入端，与输入信号相减，形成偏差信号。

然后根据偏差信号产生相应的控制作用，力图消除或减少偏差的过程。

开环控制系统 系统的输入和输出之间不存在反馈回路，输出量对系统的控制作用没有影响，这样的系统称为开环控制系统。

开环控制又分为无扰动补偿和有扰动补偿两种。

闭环控制系统 凡是系统输出端与输入端存在反馈回路，即输出量对控制作用有直接影响的系统，叫作闭环控制系统。

自动控制原理课程中所讨论的主要是闭环负反馈控制系统。

复合控制系统 复合控制系统是一种将开环控制和闭环控制结合在一起的控制系统。

它在闭环控制的基础上，用开环方式提供一个控制输入信号或扰动输入信号的顺馈通道，用以提高系统的精度。

自动控制系统组成 闭环负反馈控制系统的典型结构如图1．2所示。

组成一个自动控制系统通常包括以下基本元件 ．给定元件 给出与被控制量希望位相对应的控制输入信号(给定信号)，这个控制输入信号的量纲要与主反馈信号的量纲相同。

给定元件通常不在闭环回路中。

2．测量元件 测量元件也叫传感器，用于测量被控制量，产生与被控制量有一定函数关系的信号。

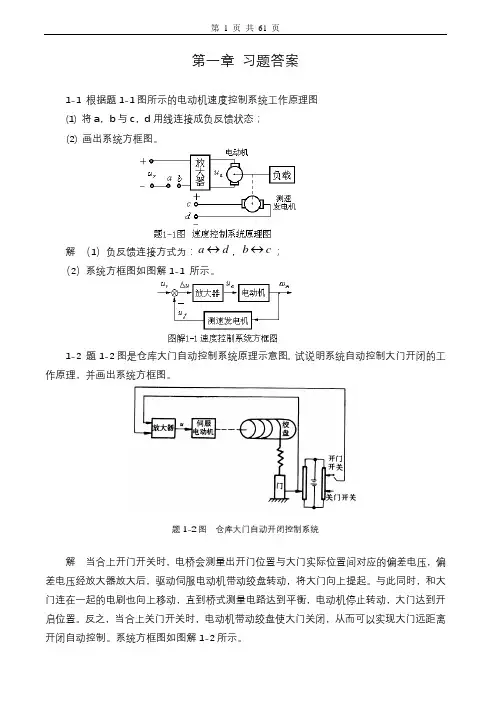

第一章 习题答案1-1 根据题1-1图所示的电动机速度控制系统工作原理图(1) 将a ，b 与c ，d 用线连接成负反馈状态；(2) 画出系统方框图。

解 （1）负反馈连接方式为：d a ↔，c b ↔；（2）系统方框图如图解1-1 所示。

1-2 题1-2图是仓库大门自动控制系统原理示意图。

试说明系统自动控制大门开闭的工作原理，并画出系统方框图。

题1-2图 仓库大门自动开闭控制系统解 当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起。

与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。

反之，当合上关门开关时，电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。

系统方框图如图解1-2所示。

1-3 题1-3图为工业炉温自动控制系统的工作原理图。

分析系统的工作原理，指出被控对象、被控量和给定量，画出系统方框图。

题1-3图 炉温自动控制系统原理图解 加热炉采用电加热方式运行，加热器所产生的热量与调压器电压c u 的平方成正比，c u 增高，炉温就上升，c u 的高低由调压器滑动触点的位置所控制，该触点由可逆转的直流电动机驱动。

炉子的实际温度用热电偶测量，输出电压f u 。

f u 作为系统的反馈电压与给定电压r u 进行比较，得出偏差电压e u ，经电压放大器、功率放大器放大成a u 后，作为控制电动机的电枢电压。

在正常情况下，炉温等于某个期望值T °C ，热电偶的输出电压f u 正好等于给定电压r u 。

此时，0=-=f r e u u u ，故01==a u u ，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使c u 保持一定的数值。

这时，炉子散失的热量正好等于从加热器吸取的热量，形成稳定的热平衡状态，温度保持恒定。

当炉膛温度T °C 由于某种原因突然下降(例如炉门打开造成的热量流失)，则出现以下的控制过程：控制的结果是使炉膛温度回升，直至T °C 的实际值等于期望值为止。

参考答案第一章1.这里给出一些常见的控制系统框图。

开环控制的有：水泵抽水控制系统（图1-1）；家用窗帘自动控制系统（图1-2）；宾馆自动门控制系统（图1-3）；楼道自动声控灯装置（图1-4）；游泳池定时注水控制系统（图1-5）。

图1-1 水泵抽水控制系统图1-2 家用窗帘自动控制系统图1-3 宾馆自动门控制系统图1-4 楼道自动声控灯装置图1-5游泳池定时注水控制系统闭环控制系统的有：家用压力锅（图1-6）；投篮过程（图1-7）；供水水箱的水位自动控制系统（图1-8）；加热炉的温度自动控制系统（图1-9）；抽水马桶的图1-6 家用压力锅的控制图1-7 投篮过程图1-8 供水水箱的水位自动控制系统图1-9 加热炉的温度自动控制系统图1-10抽水马桶的自动控制系统2.教学过程为一个人工闭环自动控制系统。

当学生的实际水平与教学大纲要求一致时，通过作业、答疑等环节反映出来，系统偏差为零，教师只需按正常方式授课即可；当学生的实际水平与教学大纲要求不一致时，通过作业、答疑等环节反映出来，系统存在一定偏差，教师需要调整教学方式，直至消除偏差，使学生的实际水平与教学大纲要求达到一致。

3.本题直流稳压电源的基准是稳压管的电压，输出电压通过3R和4R分压后与稳压管的电压wU比较，如果输出电压偏高，则经3R和4R分压后电压也偏高，使与之相连的晶体管基极电流增大，集电极电流随之增大，降在c R两端的电压也相应增加，于是输出电压相应减小。

反之，如果输出电压偏低，则通过类似的过程使输出电压增大，以达到稳压的作用。

对于本题，可画出方框图如图1-11所示。

图1-11晶体管稳压电源方框图该直流稳压电源为反馈控制。

实际输出电压2U 由3R 和4R 组成的分压器检测出来，与给定值W U 进行比较，产生的偏差电压1V 进行放大，作用于2V ，由2V 对输出电压进行调整。

这里的偏差电压仅随2U 变化，由1V 反相放大后产生c U ，这是系统的控制量。

第1章控制系统概述【课后自测】1-1 试列举几个日常生活中的开环控制和闭环控制系统，说明它们的工作原理并比较开环控制和闭环控制的优缺点。

解：开环控制——半自动、全自动洗衣机的洗衣过程。

工作原理：被控制量为衣服的干净度。

洗衣人先观察衣服的脏污程度，根据自己的经历，设定洗涤、漂洗时间，洗衣机按照设定程序完成洗涤漂洗任务。

系统输出量〔即衣服的干净度〕的信息没有通过任何装置反响到输入端，对系统的控制不起作用，因此为开环控制。

闭环控制——卫生间蓄水箱的蓄水量控制系统和空调、冰箱的温度控制系统。

工作原理：以卫生间蓄水箱蓄水量控制为例，系统的被控制量〔输出量〕为蓄水箱水位〔反响蓄水量〕。

水位由浮子测量，并通过杠杆作用于供水阀门〔即反响至输入端〕，控制供水量，形成闭环控制。

当水位到达蓄水量上限高度时，阀门全关〔按要求事先设计好杠杆比例〕，系统处于平衡状态。

一旦用水，水位降低，浮子随之下沉，通过杠杆翻开供水阀门，下沉越深，阀门开度越大，供水量越大，直到水位升至蓄水量上限高度，阀门全关，系统再次处于平衡状态。

开环控制和闭环控制的优缺点如下表1-2 自动控制系统通常有哪些环节组成？各个环节分别的作用是什么？解：自动控制系统包括被控对象、给定元件、检测反响元件、比较元件、放大元件和执行元件。

各个根本单元的功能如下：〔1〕被控对象—又称受控对象或对象，指在控制过程中受到操纵控制的机器设备或过程。

〔2〕给定元件—可以设置系统控制指令的装置，可用于给出与期望输出量相对应的系统输入量。

〔3〕检测反响元件—测量被控量的实际值并将其转换为与输入信号同类的物理量，再反响到系统输入端作比较，一般为各类传感器。

〔4〕比较元件—把测量元件检测的被控量实际值与给定元件给出的给定值进展比较，分析计算并产生反响两者差值的偏差信号。

常用的比较元件有差动放大器、机械差动装置和电桥等。

〔5〕放大元件—当比较元件产生的偏差信号比较微弱缺乏以驱动执行元件动作时，可通过放大元件将微弱信号作线性放大。

目录1自动控制系统的基本概念1.1内容提要1.2习题与解答2自动控制系统的数学模型2.1内容提要2.2习题与解答3自动控制系统的时域分析3.1内容提要3.2习颗与他答4根轨迹法4.1内容提要4.2习题与解答5频率法5.1内容提要5.2习题与解答6控制系统的校正及综合6.1内容提要6.2习题与解答7非线性系统分析7.1内容提要7.2习题与解答8线性离散系统的理论基础8.1内容提要8.2习题与解答9状态空间法9.1内容提要9.2习题与解答附录拉普拉斯变换参考文献1自动控制系统的基本概念1. 1内容提要基本术语：反馈量，扰动量，输人量，输出量，被控对象；基本结构：开环，闭环，复合；基本类型：线性和非线性，连续和离散，程序控制与随动；基本要求：暂态，稳态，稳定性。

本章要解决的问题，是在自动控制系统的基本概念基础上，能够针对一个实际的控制系统，找出其被控对象、输人量、输出量，并分析其结构、类型和工作原理。

1.2习题与解答题1-1图P1-1所示，为一直流发电机电压白动控制系统示意图。

图中，1为发电机；2为减速器；3为执行电机；4为比例放大器；5为可调电位器。

(1)该系统有哪些环节组成，各起什么作用” (2)绘出系统的框图，说明当 负载电流变化时，系统如何保持发 电机的电压恒定 (3)该系统是有差系统还是无 差系统。

(4)系统中有哪些可能的扰动， 答(1)该系统由给定环节、比较环节、中间环节、执行结构、检测环节、 发电机等环节组成。

给定环节:电压源0U 。

用来设定直流发电机电压的给定值。

比较环节:本系统所实现的被控量与给定量进行比较，是通过给定电 压与反馈电压反极性相接加到比例放大器上实现的中间环节:比例放大器。

它的作用是将偏差信号放大，使其足以带动 执行机构工作。

该环节又称为放大环节执行机构:该环节由执行电机、减速器和可调电位器构成。

该环节的 作用是通过改变发电机励磁回路的电阻值，改变发电机的磁场，调节发 电机的输出电压被控对象:发电机。

普通高等教育“十一五”国家级规划教材全国高等专科教育自动化类专业规划教材《自动控制原理》习题答案主编：陈铁牛机械工业出版社1-11-21-3闭环控制系统主要由被控对象，给定装置，比较、放大装置，执行装置，测量和变送装置，校正装置等组成。

被控对象：指要进行控制的设备和过程。

给定装置：设定与被控量相对应给定量的装置。

比较、放大装置：对给定量与测量值进行运算，并将偏差量进行放大的装置。

执行装置：直接作用于控制对象的传动装置和调节机构。

测量和变送装置：检测被控量并进行转换用以和给定量比较的装置。

校正装置：用以改善原系统控制性能的装置。

题1-4答：（图略）题1-5答：该系统是随动系统。

（图略）题1-6答：（图略）题2-1 解：（1）F(s)=12s 1+-Ts T（2）F(s)=0.5)421(2+-s s（3）F(s)=428+⋅s es sπ（4）F(s)=25)1(12+++s s（5）F(s)=32412ss s ++ 题2-2 解：(1) f(t)=1+cost+5sint (2) f(t)=e -4t(cost-4sint)(3) f(t)=t t t te e e 101091811811----- (4) f(t)= -tt t te e e ----+-3118195214(5) f(t)= -tt e e t 4181312123--+++题2-3 解：a)dtdu u C R dt du R R c c r 22111=++）（ b)r c c u CR dt du R R u C R dt du R R 1r 12112111+=++）（ c) r r r c c c u dtdu C R C R dtu d C C R R u dtdu C R C R C R dtu d C C R R +++=++++）（）（1211222121122111222121 题2-4 解：a) G(s)=1)(212++s T T sT (T 1=R 1C, T 2=R 2C )b) G(s)=1)(1212+++s T T s T (T 1=R 1C, T 2=R 2C )c) G(s)= 1)(1)(32122131221+++++++s T T T s T T s T T s T T (T 1=R 1C 1, T 2=R 1C 2, T 3=R 2C 1, T 4=R 2C 2 )题2-5 解：(图略)题2-6 解：33)(+=Φs s 题2-7 解：a) ksf ms s +-=Φ21)(b) )()()(1))(1)(()(21221s G s G s G s G s G s +++=Φc) )()(1)())()(()(31321s G s G s G s G s G s ++=Φd) )()()()(1))()()(323121s G s G s G s G s G s G s -+-=Φe) G(s)=[G 1(s)- G 2(s)]G 3(s)f) )()()()()()()()()()(1)()()()()(43213243214321s G s G s G s G s G s G s G s G s G s G s G s G s G s G s +-++=Φg) )()()()()()()()(1)()()()(43213212321s G s G s G s G s G s G s G s G s G s G s G s -+-=Φ题2-8 解：102310)1()()(k k s s T Ts k k s R s C ⋅++++⋅=1023101)1()()(k k s s T Ts k k s N s C ⋅++++⋅=1023102)1()()(k k s s T Ts s T k k s N s C ⋅++++⋅⋅⋅= 题2-9 解：)()()()(1)()()(4321111s G s G s G s G s G s R s C +=)()()()(1)()()(4321222s G s G s G s G s G s R s C +=)()()()(1)()()()()(432142121s G s G s G s G s G s G s G s R s C +=)()()()(1)()()(4321412s G s G s G s G s G s R s C += 题2-10 解：(1)3212321)()(k k k s k k k s R s C +=3212032143)()()(k k k s s G k k k s k k s N s C +⋅+= (2) 2140)(k k sk s G ⋅-= 题2-11 解：122212211111)()1()()(z z s T s T T C s T T s T k k s s m m d e L ⋅++⋅+++⋅=ΘΘ (T 1=R 1C, T 2=R 2C, T d =L a /R a , T m =GD 2R a /375C e C m )第三章 习题答案3-1． s T 15=（取5%误差带） 3-2． 1.0=H K K=2 3-3．当系统参数为：2.0=ξ，15-=s n ω时，指标计算为：%7.52%222.0114.32.01===-⨯---e eξξπσs t ns 352.033=⨯==ξωs t n p 641.02.01514.3122=-⨯=-=ξωπ当系统参数为：0.1=ξ，15-=s n ω时，系统为临界阻尼状态，系统无超调，此时有：st ns 95.057.10.145.67.145.6=-⨯=-=ωξ3-4．当110-=s K 时，代入上式得：110-=s n ω，5.0=ξ，此时的性能指标为：%3.16%225.0114.35.01===-⨯---e eξξπσs t ns 6.0105.033=⨯==ξωs t n p 36.05.011014.3122=-⨯=-=ξωπ当120-=s K 时，代入上式得：11.14-=s n ω，35.0=ξ，此时的性能指标为：%5.30%2235.0114.335.01===-⨯---e eξξπσs t ns 6.01.1435.033=⨯==ξω由本题计算的结果可知：当系统的开环放大倍数增大时，其阻尼比减小，系统相对稳定性变差，系统峰值时间变短，超调量增大，响应变快，但由于振荡加剧，调节时间不一定短，本题中的调节时间一样大。

掌握自动控制系统的一般概念（控制方式，分类，性能要求）6.（1）结构框图：Ug U Udn Uc UUr给定输入量: 给定值Ug 被控制量: 加热炉的温度扰动量： 加热炉内部温度不均匀或坏境温度不稳定等外部因素 被控制对象：加热器控制器： 放大器、发动机和减速器组成的整体 （2）工作原理：给定值输入量Ug 和反馈量Ur 通过比较器输出 U ， 经放大器控制发动机的转速n ，再通过减速器与调压器调节加热器的电压U 来控制炉温。

T Ur U Ud n Uc U T7.（1）结构框图 略给定输入量：输入轴θr 被控制量： 输出轴θc扰动量： 齿轮间配合、负载大小等外部因素 被控制对象：齿轮机构 控制器: 液压马达 （2）工作原理：θc Ue Ug i θm θc比较器 放大器 减速器 调压器 电动机 加热器 热电偶干扰量实际温度掌握系统微分方程，传递函数(定义、常用拉氏变换)，系统框图化简；1.(a)⎪⎪⎪⎩⎪⎪⎪⎨⎧=+=+=dtdu C i R u i i u iR u t ct ct t r )(02)(0)(01)()2......()1(.......... 将（2）式带入（1）式得：)()(01)(021)(0t r t t t u dtdu C R u R R u =++拉氏变换可得)()(01)(0221s r s s U CsU R u R R R =+⎪⎪⎭⎫ ⎝⎛+整理得 21212)()(0)(R R Cs R R R U U G S r S s ++==1.(b)⎪⎪⎪⎩⎪⎪⎪⎨⎧=+=+=dtdi L u R u i i u iR u Lt o t Lt t r )(2)(0)(01)()2........()1......(.......... 将（2)式代入（1）式得)()(0221)(01t r t t u u R R R dt u L R =++⎰ 拉氏变换得)()(0221)(01s r s s U U R R R U Ls R =++ 整理得LsR R R R LsR U U G s r s s )(21212)()(0)(++==2.1）微分方程求解法⎪⎪⎪⎩⎪⎪⎪⎨⎧+=-=+=-31224203221211111Rudt du c Ruu R u R u Rudt du c R u u c c c c c c c c r中间变量为1c u，2c u及其一阶导数，直接化简比较复杂，可对各微分方程先做拉氏变换⎪⎪⎪⎩⎪⎪⎪⎨⎧+=-=+=-3122423221211111RUU sc R U U RU R U RUU sc R U U c c c c c c c c r移项得⎪⎪⎪⎩⎪⎪⎪⎨⎧++==++=2432432211211)11()111(c c c c rUR R sc RU R RU U U R R sc R U可得11121432432143214320)111()11(RR sc R R R R sc R R R R R R R R sc R R sc Ur U ++++=++++=2）复阻抗法⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎨⎧+=+++=++=2211232223234212121111*11*11sc R sc z U sc R sc z U sc R sc R R z sc R sc R R z r解得：1112143243RR sc R R R R sc R R Ur U ++++=3.分别以m 2,m 1为研究对象（不考虑重力作用）⎪⎪⎩⎪⎪⎨⎧--=---=11212121121222222)()()(ky dty y d c dt y d m dty y d cdt dy c t f dt y d m 中间变量含一阶、二阶导数很难直接化简，故分别做拉氏变换⎪⎩⎪⎨⎧--=---=112112112122222)()()(kY Y Y s c Y s m Y Y s c sY c s F Y s m 消除Y1中间变量21211222))1(()(Yk s c s m sc s c s c s m s F s++-++=10.系统框图化简：G 1(s)G 2(s)G 3(s)X i (s)X o (s)+H 1(s)H 3(s)H 2(s)---++G 1(s)G 2(s)G 3(s)X i (s)X o (s)+H 1(s)H 3(s)H 2(s)/G 1(s)G 3(s)---+G 1(s)/(1+G 1(s)H 1(s))G 2(s)G 3(s)/(1+G 3(s)H 3(s))X i (s)X o (s)+H 2(s)/G 1(s)G 3(s)-G 1(s)G 2(s)G 3(s)/(1+G 1(s)H 1(s))(1+G 3(s)H 3(s))X i (s)X o (s)+H 2(s)/G 1(s)G 3(s)- +1.综合点前移，分支点后移G 1(s)G 2(s)G 3(s)X i (s)X o (s)+H 1(s)H 3(s)H 2(s)/G 1(s)G 3(s)---++2.交换综合点，交换分支点3.化简1231133221231133221133()()()()()(1()())(1()())()()()()()1()()()()()()()()()()o i X s G s G s G s X s G s H s G s H s G s H s G s G s G s G s H s G s H s G s H s G s H s G s H s =+++=++++11.系统框图化简：G 1(s)G 2(s)G 3(s)X i (s)X o (s)+H 1(s)-++ 1.综合点前移，分支点后移2.交换综合点，合并并联结构H 4(s)G 4(s)H 2(s)H 3(s)++--G 1(s)G 2(s)G 3(s)X i (s)X o (s)+H 1(s)/G 1(s)G 4(s)-+H 4(s)/G 1(s)G 2(s)G 4(s)H 2(s)/G 4(s)H 3(s)++--+-G 1(s)G 2(s)G 3(s)X i (s)X o (s)+-G 4(s)H 2(s)/G 4(s)-H 3(s)-H 1(s)/G 1(s)G 4(s)+H 4(s)/G 1(s)G 2(s)3.化简G 1(s)G 2(s)G 3(s)G 4(s)X i (s)X o (s)+-H 2(s)/G 4(s)-H 3(s)-H 1(s)/G 1(s)G 4(s)+H 4(s)/G 1(s)G 2(s)12341234243114412123123212343231344()()()()()()1()()()()(()/()()()/()()()/()())()()()1()()()()()()()()()()()()()()(o i X s G s G s G s G s X s G s G s G s G s H s G s H s H s G s G s H s G s G s G s G s G s G s G s G s H s G s G s G s G s H s G s G s H s G s G s H =+--+=+--+)s第三章掌握时域性能指标，劳斯判据，掌握常用拉氏变换-反变换求解时域响应，误差等2.（1）求系统的单位脉冲响应12()()()TsY(s)+Y(s)=KX(s)X(s)=1Y(s)=1()=20e t tTT y t y t Kx t K Ts k w t e T∙--+=+=已知系统的微分方程为：对微分方程进行零初始条件的拉氏变换得当输入信号为单位脉冲信号时，所以系统输出的拉式变换为：进行拉式反变换得到系统的时域相应2.(2)求系统的单位阶跃响应，和单位斜坡响应22()()()TsY(s)+Y(s)=KX(s)X(s)=5Y(s)=1111110()10-10e ;1X(s)=Y(s)=t T y t y t Kx t KTK Ts Ts Ts sK s s s y t s∙-+=+++=-=-=已知系统的微分方程为：对微分方程进行零初始条件的拉氏变换得当输入信号为单位阶跃信号时，所以系统输出的拉式变换为：进行拉式反变换得到系统的时域相应当输入信号为单位阶跃信号时，所以系统输出的拉式变换为：22222110550111()510t+5e ;t K K KT T K Ts s s s Ts s s Ts y t -=-+=-++++=-+进行拉式反变换得到系统的时域相应9.解：由图可知该系统的闭环传递函数为22()(22)2b kG s s k s kτ=+++ 又因为：2122%0.20.512222r n n n e t k kπξξσπβωξξωτω--⎧⎪==⎪-⎪==⎨-⎪=+⎪⎪=⎩ 联立1、2、3、4得0.456; 4.593;10.549;0.104;n K ξωτ==== 所以0.76931.432p ds nt s t sπωξω====10.解：由题可知系统闭环传递函数为210()1010b kG s s s k=++ 221010n nk ξωω=⎧⎪⎨=⎪⎩ 当k=10时，n ω=10rad/s; ξ=0.5;所以有2/12%16.3%0.36130.6p n s n e t s t sπξξσπωξξω--⎧⎪==⎪⎪⎪==⎨-⎪⎪⎪==⎪⎩当k=20时，n ω=14.14rad/s; ξ=0.35;所以有2/12%30.9%0.24130.6pn s n e t s t sπξξσπωξξω--⎧⎪==⎪⎪⎪==⎨-⎪⎪⎪==⎪⎩当0<k<=2.5时，为过阻尼和临界阻尼，系统无超调，和峰值时间；其中调整时间不随k 值增大而变化； 当k>2.5时，系统为欠阻尼，超调量σ%随着K 增大而增大，和峰值时间pt 随着K 增大而减小；其中调整时间s t 不随k 值增大而变化；14.(1)解，由题可知系统的闭环传递函数为32560-1403256000056014014k 00()1440kb k k k s s s ks kG s s s s k->><<∴=+++∴⎧⎨⎩∴劳斯表系统稳定的充要条件为：14.(2)解，由题可知系统的闭环传递函数为320.60.8832430.60.80010.20.80.210.8k 00(1)()(1)k b k k k kk s s s ks k s G s s s k s k-->>>>-∴+=++-+∴⎧⎪⎨⎪⎩∴劳斯表系统稳定的充要条件为：20.解：由题可知系统的开环传递函数为(2)()(3)(1)k k s G s s s s +=+-当输入为单位阶跃信号时，系统误差的拉氏变换为11()111()lim limlim ()0k ss k ssss s s k s ss G s E G s ssE G s e →→→+=+===∞∴=又根据终值定理e 又因为25.解：由题可知系统的开环传递函数为1212()(1)(1)k k k G s T s T s =++当输入为给定单位阶跃信号时1()i X s s=，系统在给定信号下误差的拉氏变换为111211211()111()lim limlim ()11k ss k ss ss s s k s ss G s E G s ssE G s k k e k k →→→+=+===∴=+又根据终值定理e 又因为当输入为扰动信号时1()N s s=，系统扰动信号下误差的拉氏变换为22121122212212121()111()lim limlim ()111k ss k ss ss s s k s ss ss ss ss k G s k T s E G s ssE G s k k k e k k k e e e k k →→→-+-+=+===-∴=+-∴=+=+又根据终值定理e 又因为第四章 根轨迹法掌握轨迹的概念、绘制方法，以及分析控制系统4-2 （2）G(s)=)15.0)(12.0(++s s s K;解：分析题意知：由s(0.2s+1)(0.5s+1)=0得开环极点s 1=0,s 2=-2,s 3=-5。

1 请解释下列名字术语：自动控制系统、受控对象、扰动、给定值、参考输入、反馈。

解：自动控制系统：能够实现自动控制任务的系统，由控制装置与被控对象组成；受控对象：要求实现自动控制的机器、设备或生产过程扰动：扰动是一种对系统的输出产生不利影响的信号。

如果扰动产生在系统内部称为内扰；扰动产生在系统外部，则称为外扰。

外扰是系统的输入量。

给定值：受控对象的物理量在控制系统中应保持的期望值参考输入即为给定值。

反馈：将系统的输出量馈送到参考输入端，并与参考输入进行比较的过程。

2 请说明自动控制系统的基本组成部分。

解：作为一个完整的控制系统，应该由如下几个部分组成：①被控对象：所谓被控对象就是整个控制系统的控制对象；②执行部件：根据所接收到的相关信号，使得被控对象产生相应的动作；常用的执行元件有阀、电动机、液压马达等。

③给定元件：给定元件的职能就是给出与期望的被控量相对应的系统输入量（即参考量）；④比较元件：把测量元件检测到的被控量的实际值与给定元件给出的参考值进行比较，求出它们之间的偏差。

常用的比较元件有差动放大器、机械差动装置和电桥等。

⑤测量反馈元件：该元部件的职能就是测量被控制的物理量，如果这个物理量是非电量，一般需要将其转换成为电量。

常用的测量元部件有测速发电机、热电偶、各种传感器等；⑥放大元件：将比较元件给出的偏差进行放大，用来推动执行元件去控制被控对象。

如电压偏差信号，可用电子管、晶体管、集成电路、晶闸管等组成的电压放大器和功率放大级加以放大。

⑦校正元件：亦称补偿元件，它是结构或参数便于调整的元件，用串联或反馈的方式连接在系统中，用以改善系统的性能。

常用的校正元件有电阻、电容组成的无源或有源网络，它们与原系统串联或与原系统构成一个内反馈系统。

3 请说出什么是反馈控制系统，开环控制系统和闭环控制系统各有什么优缺点？解：反馈控制系统即闭环控制系统，在一个控制系统，将系统的输出量通过某测量机构对其进行实时测量，并将该测量值与输入量进行比较，形成一个反馈通道，从而形成一个封闭的控制系统；开环系统优点：结构简单，缺点：控制的精度较差；闭环控制系统优点：控制精度高，缺点：结构复杂、设计分析麻烦，制造成本高。

自动控制原理_江南大学中国大学mooc课后章节答案期末考试题库2023年1.线性时不变控制系统稳定，要求闭环传递函数的特征根大部分都分布在s平面的左半平面，即闭环传递函数的那些极点都具有负实部。

答案:错误2.利用劳斯稳定判据时，若劳斯表的第一列有两个负数，则系统有两个正实部的极点。

答案:错误3.在稳定的高阶系统中，对其时间响应起主导作用的闭环极点称为闭环主导极点。

答案:正确4.只要偶极子不十分靠近坐标原点，则它们对系统性能的影响一般可以忽略。

答案:正确5.一个开环系统具有m个有限零点，n个有限极点，则根轨迹的分支数为：答案:m和n中大的那个数6.根轨迹的各条分支始于（），终于（）。

答案:开环极点，开环零点7.一般情况下，增加系统的开环零点，将使系统的根轨迹向( )移动，从而提高了系统的相对稳定性。

答案:s左半平面8.幅值条件与根轨迹增益K*有关，而相角条件与根轨迹增益K*无关，所以相角条件是确定s平面上根轨迹的答案:充分必要条件9.如果根轨迹位于实轴上两个相邻的（）之间，则在这两个点之间至少存在一个分离点。

答案:开环极点10.根轨迹具有连续性，且对称于答案:实轴11.在绘制根轨迹时，需建立s平面坐标系，s平面上的实轴和虚轴的坐标比例应取得（），这样才能够正确反映坐标点的位置和相角的关系。

答案:一致12.一般情况下，增加系统的开环零点，相当于在根轨迹的相角条件中增加了一个（）的相角。

答案:正13.若在开环传递函数中增加一个负实数的开环极点，则相当于在根轨迹的相角条件中增加了一个（）的相角。

答案:负14.广义根轨迹包括：答案:开环传递函数中零点个数多于极点个数的根轨迹_零度根轨迹_参量根轨迹15.一般情况下，在开环系统中增加位于s左半平面的开环零点通常可以答案:改善系统的动态性能_提高系统的相对稳定性16.在分析或校正系统时，有时需要研究除开环增益外的其它参数（）变化时对系统性能的影响，因此就需要绘制以该参数为参变量的根轨迹，这种根轨迹被称为参量根轨迹。

2005年江南大学806自动控制原理考研真题（参考答案）
2006年江南大学806自动控制原理考研真题
2006年江南大学806自动控制原理考研真题（参考答案）
2007年江南大学806自动控制原理考研真题
2007年江南大学806自动控制原理考研真题（参考答案）
5．已知单位反馈系统，校正前和校正装置的对数幅频特性曲线 和 如图所示。（20分）
（1）求校正前的系统的传递函数 以及 ；
（2）画出校正后系统对数幅频特性曲线 （3）分析校正作用及设计原则。
，求 ；
6．一单位负反馈系统，其开环传递函数的幅频特性曲线如图所示（最 小相位系统）
（1）写出系统的开环传递函数（10分）
（1）已知系统阶跃相应
，则其脉冲响应为
。
（2）已知一单位反馈系统的开环传递函数
时的调节时间
。
，求在误差带为2%
（3）已知一单位反馈系统的开环传递函数为
超调量
。
，则系统的
（4）已知一单位反馈系统的开环传递函数为
斜坡的稳态误差为
。
（5）惯性环节引入比例负反馈有利于提高系统的
，则其单位 性能。
2．如下微分方程组， ， ， 为参数，
目录
2003年江南大学806自动控制原理考研 真题
2004年江南大学806自动控制原理考研 真题
2004年江南大学806自动控制原理考研 真题（参考答案）
2005年江南大学806自动控制原理考研 真题
2005年江南大学806自动控制原理考研 真题（参考答案）
2006年江南大学806自动控制原理考研 真题
（2）判断闭环系统的稳定性（5分）
7．如下图所示三种串联校正网络特性，它们均有最小相角环节组成， 若控制系统为单位反馈系统，其开环传递函数为：
