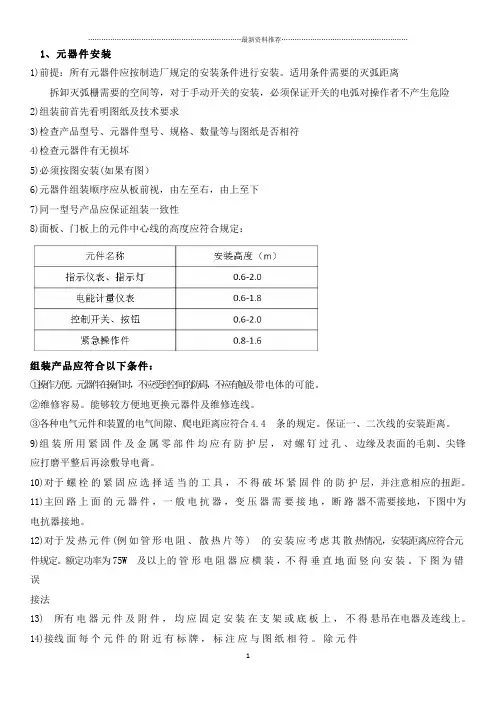

配电柜接线工艺规范教程

1、元器件安装1)前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险2)组装前首先看明图纸及技术要求3)检查产品型号、元器件型号、规格、数量等与图纸是否相符4)检查元器件有无损坏5)必须按图安装(如果有图）6)元器件组装顺序应从板前视，由左至右，由上至下7)同一型号产品应保证组装一致性8)面板、门板上的元件中心线的高度应符合规定：组装产品应符合以下条件：①作方便。

元器件在操作时，不应受到空间的妨碍，不应有触及带电体的可能。

②维修容易。

能够较方便地更换元器件及维修连线。

③各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

保证一、二次线的安装距离。

9)组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

10)对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

11)主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

12)对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法13) 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

14)接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

15)标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目16) 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致。

17)保护接地连续性保护接地连续性利用有效接线来保证。

柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面（红圈处），或者破坏绝缘层。

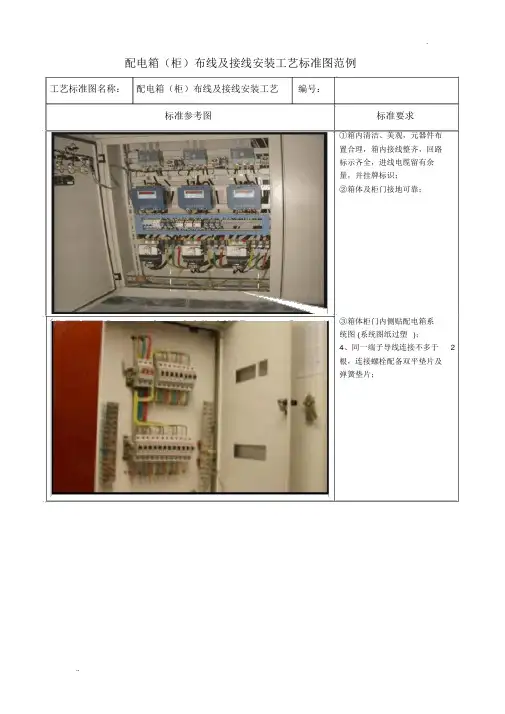

配电箱（柜）布线及接线安装工艺标准图范例
工艺标准图名称：配电箱（柜）布线及接线安装工艺编号：
标准参考图标准要求
①箱内清洁、美观，元器件布
置合理，箱内接线整齐，回路
标示齐全，进线电缆留有余
量，并挂牌标识；
②箱体及柜门接地可靠；
③箱体柜门内侧贴配电箱系
统图 (系统图纸过塑)；
4、同一端子导线连接不多于2
根，连接螺栓配备双平垫片及
弹簧垫片；
④配电箱进、出线口要做护口
保护；
⑤配电箱通电运行一段时间
后应对接线端子拧紧处理；
删除本图片
⑥照明配电箱必须设置地排、
零排且标示清晰；
⑦配电箱回路标识清楚，电线
端头需套回路标识。

【图文】配电柜的安装接线的规范1 元器件安装1。

1 前提：所有元器件应按制造厂规定的安装条件进行安装。

?？适用条件？？需要的灭弧距离?？拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1。

3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1。

4 检查元器件有无损坏1.5 必须按图安装（如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1。

7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0。

6—2.0电能计量仪表0.6-1。

8控制开关、按钮0。

6—2.0紧急操作件0。

8-1。

6组装产品应符合以下条件:?? 操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

?? 维修容易。

能够较方便地更换元器件及维修连线。

?？各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

？? 保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距.1.11 主回路上面的元器件，一般电抗器，变压器需要接地,断路器不需要接地,下图中为电抗器接地。

1。

12 对于发热元件(例如管形电阻、散热片等）的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装,不得垂直地面竖向安装。

下图为错误接法1。

13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

1.14 接线面每个元件的附近有标牌，标注应与图纸相符.除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上.a）端子的标识1。

15 标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目b）双重的标识1。

电气控制柜元件安装接线配线的规范（图解）以下是一个图文并茂的配电柜接线工艺规范教程1 元器件安装前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险组装前首先看明图纸及技术要求检查产品型号、元器件型号、规格、数量等与图纸是否相符（从材料计划、购买、入库、出库、到现场安装这一系列程序中，必须有相关图纸和材料计划表一一核对，这样就确保了每道工序的正确性）。

检查元器件有无损坏必须按图安装 (如果有图）元器件组装顺序应从板前视，由左至右，由上至下同一型号产品应保证组装一致性面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯电能计量仪表控制开关、按钮紧急操作件组装产品应符合以下条件：操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

维修容易。

能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合条的规定。

保证一、二次线的安装距离。

组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a) 端子的标识标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目b) 双重的标识安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件保护接地连续性保护接地连续性利用有效接线来保证。

电气控制柜元件安装接线配线的规范（图解）以下是一个图文并茂的配电柜接线工艺规范教程1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损1.5 必须按图安装 (如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯 0.6-2.0电能计量仪表 0.6-1.8控制开关、按钮 0.6-2.0紧急操作件 0.8-1.6组装产品应符合以下条件：操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

维修容易。

能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

图11.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法图21.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

1.14 接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a) 端子的标识图31.15 标号应完整、清晰、牢固。

电气掌握柜元件装配接线配线的规范（图解）以下是一个图文并茂的配电柜接线工艺规范教程1 元器件装配1.1 前提：所有元器件应按制作厂划定的装配前提进行装配.实用前提须要的灭弧距离装配灭弧栅须要的空间等,对于手动开关的装配,必须包管开关的电弧对操纵者不产生安全1.2 组装前起首看明图纸及技巧请求1.3 检讨产品型号.元器件型号.规格.数目等与图纸是否相符1.4 检讨元器件有无破坏1.5 必须按图装配 (假若有图）1.6 元器件组装次序应从板前视,由左至右,由上至下1.7 同一型号产品应包管组装一致性1.8 面板.门板上的元件中间线的高度应相符划定元件名称装配高度（m）指导内心.指导灯 0.6-2.0电能计量内心 0.6-1.8掌握开关.按钮 0.6-2.0紧迫操纵件组装产品应相符以下前提：操纵便利.元器件在操纵时,不该受到空间的防碍,不该有触及带电体的可能.维修轻易.可以或许较便利地改换元器件及维修连线.各类电气元件和装配的电气间隙.爬电距离应相符 4.4 条的划定.包管一.二次线的装配距离.1.9 组装所用紧固件及金属零部件均应有防护层,对螺钉过孔.边沿及概况的毛刺.尖锋应打磨平整后再涂敷导电膏.1.10 对于螺栓的紧固应选择恰当的对象,不得破坏紧固件的防护层,并留意响应的扭距.1.11 主回路上面的元器件,一般电抗器,变压器须要接地,断路器不须要接地,下图中为电抗器接地.1.12 对于发烧元件 (例如管形电阻.散热片等) 的装配应斟酌其散热忱形,装配距离应相符元件划定.额定功率为75W 及以上的管形电阻器应横装,不得垂直地面竖向装配.下图为错误接法1.13 所有电器元件及附件,均应固定装配在支架或底板上,不得悬吊在电器及连线上.1.14 接线面每个元件的邻近有标牌,标注应与图纸相符.除元件本身附有供填写的标记牌外,标记牌不得固定在元件本体上.a) 端子的标识1.15 标号应完全.清楚.稳固.标号粘贴地位应明白.能干b) 双重的标识1.16 装配于面板.门板上的元件.其标号应粘贴于面板及门板不和元件下方,如下方无地位时可贴于左方,但粘贴地位尽可能一致,c) 门上的器件1.17 呵护接地持续性呵护接地持续性应用有用接线来包管.柜内随意率性两个金属部件经由过程螺钉衔接时若有绝缘层均应采取响应规格的接地垫圈并留意将垫圈齿面接触零部件概况（红圈处）,或者破坏绝缘层.门上的接地处（红圈处）要加“抓垫”,防止因为油漆的问题而接触不好,并且衔接线尽量短.1.18 装配因振动易破坏的元件时,应在元件和装配板之间加装橡胶垫减震.1.19 对于有操纵手柄的元件应将其调剂到位,不得有卡阻现象.变压器1.20 将母线.元件上预留给顾客接线用得螺栓拧紧.2 二次回路布线2.1 根本请求：按图施工.连线精确.2.2 二次线的衔接（包含螺栓衔接.插接.焊接等）均应稳固靠得住,线束应横平竖直设置装备摆设坚牢,层次分明,整洁美不雅.同一合同的雷同元件走线方法应一致.2.3 二次线截面积请求：单股导线不小于2多股导线不小于2弱电回路不小于2电流回路不小于2呵护接地线不小于22.4 所有衔接导线中心不该有接头.2.5 每个电器元件的接点最多许可接2 根线.2.6 每个端子的接线点一般不宜接二根导线,特别情形时假如必须接两根导线,则衔接必须靠得住.2.7 二次线应远离飞弧元件,其实不得防碍电器的操纵.2.8 电流表与分流器的连线之间不得经由端子,其线长不得超出3 米.2.90 二次线不得从母线相间穿过.1 带电阻的ProfibusBus 插头的衔接（实用于一根电缆的衔接）仅一根电缆衔接时,则导线与第一个接口衔接推进开关置“ON”地位编织的屏障带精确的放置在金属导向装配上2 带电阻的ProfibusBus 插头的衔接（实用于二根电缆的衔接）衔接的两根导线是在插头之内的串联推进开关置“OFF”地位编织的屏障带精确的放置在金属导向装配上3 不带电阻的ProfibusBus 插头的衔接编织的屏障带精确的平放在金属导向装配上.导向装配中的两根红绿线放置在刀口式端子上.绿导线：衔接点A红导线：衔接点B4 回拉式弹簧端子的联接导线的剥线长度： 10 mm导线拔出端子口中,直到感到到导线已插到底部.5 抽屉中 Profibus 屏障电缆的衔接拧紧屏障线至约15 mm 长为上;用线鼻子把导线与屏障压在一路;压过的线回折在绝缘导线外层上;· 用热缩管固定导线衔接的部分.3 一次回路布线3.1 一次配线应尽量选用矩形铜母线,当用矩形母线难以加工时或电流小于等于100A 可选用绝缘导线. 接地铜母排的截面面积＝电柜进线母排单相截面面积×1/2接地母排与接地端子：以下为错误接法3.2 汇流母线应按设计请求拔取,主进线柜和联络柜母线按汇流拔取,分支母线的选择应以主动空气开关的脱扣器额定工作电流为准,如主动空气开关不带脱扣器,则以其开关的额定电流值为准.对主动空气开关以下稀有个分支回路的,如分支回路也装有主动空气开关,仍按上述原则选择分支母线截面.如没有主动空气开关,比方只有刀开关.熔断器.低压电流互感器等则以低压电流互感器的一侧额定电流值拔取分支母线截面.假如这些都没有,还可按接触器额定电流拔取,如接触器也没有,最后才是按熔断器熔芯额定电流值拔取.主回路的走线：分支回路汇流排的精确接法（红圈处）：分支回路的汇流排的错误接法（红圈处）.3.3 铜母线载流量选择需查询有关文档,聚氯乙烯绝缘导线在线槽中,或导线成束状走行时,或防护等级较高时应恰当斟酌裕量.以下为错误接法：3.4母线应避开飞弧区域.3.5 当交换主电路穿越形成闭合磁路的金属框架时,三相母线应在同一框孔中穿过.接线不规范,必须把进入线槽的大电缆外层都剥开,把所有导线压进线槽3.6 电缆与柜体金属有摩擦时,需加橡胶垫圈以呵护电缆.以下为错误接法.3.7 电缆衔接在面板和门板上时,须要加塑料管和装配线槽.柜体出线部分为防止锐利的边沿割伤绝缘层,必须加塑料护套.以下为错误接法3.8 柜体内随意率性两个金属零部件经由过程螺钉衔接时若有绝缘层均应采取响应规格的接地垫圈, 并留意将垫圈齿面接触零件概况,以包管呵护电路的持续性.3.9 当须要外部接线时,其接线端子及元件接点距构造底部距离不得小于200mm,且应为衔接电缆供给须要的空间3.10进步柜体屏障功效,如须要外部接线,出线时,需加电磁屏障衬垫,柜体孔缝请求为求缝长或孔径小于λ / (10~10 0）.假如须要在电柜内开通风窗口,交织分列的孔或高频率散布的网格比狭缝好,因为狭缝会在电柜中传导高频旌旗灯号.柜体与柜门之间的走线,必须加护套,不然轻易破坏绝缘层柜门没有接地柜门走线必须加线槽3.11 螺栓紧固标识A 临盆中紧固的螺栓应标识兰色B 检测后的紧固的螺栓应标识红色3.12 留意装配铜排时应戴手套.附注：1.抽屉单元（尤其是100mm 模高）中联接到二次接插件的二次线长度上应留有裕量.2.铜排冲孔应留意去毛刺,尤其是方孔时.3.绝缘支持厚度应不大于10mm,要留意检讨.4.装元器件之前要看看解释书,不然装完后不轻易查出.5.抽屉机械连锁,尤当时IP42 时,要斟酌密封条的厚度,或磨成尖角.6.抽屉单元按钮弹簧的强度要进步.7.大截面积铜排联接后要用塞尺复检,留意平垫的应用.8.不合电压等级的端子要离开.9.标牌的粘贴.要用3M 胶,可用502 点一下.10.门内线槽不克不及用双面胶粘贴,可以502,留意别留裂缝.11.用于外部接线端子的线槽应加大.12.线槽不要与主回路输出端太近.13.零序互感器要用自身所带铜排联接.14.成柜要做出厂磨练.15.导线经由隔板时要加护套.16.导线中心不要有接头.17.电缆支架要合理.18.斟酌装配保护的安然.4.电柜计划4.1 确保传动柜中的所有装备接地优越,应用短和粗的接地线衔接到公共接地点或接地母排上.衔接到变频器的任何掌握装备(比方一台PLC)要与其共地,同样也要应用短和粗的导线接地.最好采取扁平导体(例如金属网),因其在高频时阻抗较低.4.2 为电柜低压单元,继电器,接触器应用熔断器以呵护.当对主电源电网的情形不懂得时,建议最好加进线电抗器4.3 确保传导柜中的接触器有灭弧功效,交换接触器采取R － C 克制器,直流接触器采取“飞轮”二极管,装入绕组中.压敏电阻克制器也是很有用的.下图便为接触器上面的反向二极管.4.4 假如装备运行在一个对噪声迟钝的情形中,可以采取EMC 滤波器减小辐射干扰.同时为达到最优的后果,确保滤波器与装配板之间应有优越的接触.4.5 旌旗灯号线最好只从一侧进入电柜,旌旗灯号电缆的屏障层双端接地.假如非须要,防止应用长电缆.掌握电缆最好应用屏障电缆.模仿旌旗灯号的传输线应应用双屏障的双绞线.低压数字旌旗灯号线最好应用双屏障的双绞线,也可以应用单屏障的双绞线.模仿旌旗灯号和数字旌旗灯号的传输电缆应当分离屏障和走线.不要将24VDC 和115/230VAC 旌旗灯号共用同一条电缆槽！在屏障电缆进入电柜的地位,其外部屏障部分与电柜嵌板都要接到一个大的金属台面上.4.6 电机电缆应自力于其它电缆走线,其最小距离为500mm.同时应防止电机电缆与其它电缆长距离平行走线.假如掌握电缆和电源电缆交叉,应尽可能使它们按90度角交叉.同时必须用适合的夹子将电机电缆和掌握电缆的屏障层固定到装配板上.4.7 为有用的克制电磁波的辐射和传导,变频器的电机电缆必须采取屏障电缆,屏障层的电导必须至少为每相导线芯的电导的1/10.4.8 中心接地排组和PE 导电排必须接到横梁上 (金属到金属联接) .它们必须在电缆压盖处正对的邻近地位.中心接地排额外还要经由过程别的的电缆与呵护电路(接地电极) 衔接.屏障总线用于确保各个电缆的屏障衔接靠得住,它经由过程一个横梁实现大面积的金属到金属联接.4.8 不克不及将装有显示器的操纵面板装配在接近电缆和带有线圈的装备旁边,例如电源电缆,接触器,继电器,螺线管阀,变压器等等,因为它们可以产生很强的磁场.4.9 功率部件 (变压器,驱动部件,负载功率电源等等) 与掌握部件 (继电器掌握部分,可编程掌握器) 必须要离开装配.但是其实不实用于功率部件与掌握部件设计为一体的产品,变频器和相干的滤波器的金属外壳,都应当用低电阻与电柜衔接,以削减高频刹时电流的冲击.幻想的情形是将模块装配到一个导电优越,黑色的金属板上,并将金属板装配到一个大的金属台面上.喷过漆的电柜面板,DIN 导轨或其他只有小的支持概况的装备都不克不及知足这一请求.下图便为一个电柜的根本计划：4.10 设计掌握柜体时要留意EMC的区域原则,把不合的装备计划在不合的区域中.每个区域对噪声的发射和抗扰度有不合的请求.区域在空间上最好用金属壳或在柜体内用接地隔板隔离.并且斟酌发烧量,进风电扇与出风电扇的装配,一般发烧量大的装备装配在接近出风口处.进风电扇一般装配鄙人部,出风电扇装配在柜体的上部.4.11 依据电柜内装备的防护等级,须要斟酌电柜防尘以及防潮功效,一般应用的装备重要为：空调,电扇,热交换器,抗冷凝加热器.同时依据柜体的大小适合的选择不合功率的装备.关于电扇的选择,重要斟酌柜内正常工作温度,柜外最高情形温度,求得一个温差,电扇的换气速度,估算出柜内空气容量.已知三个数据：温差,换气速度,空气容量后,求得柜内空气改换一次的时光,然后经由过程温差盘算求得,现实须要的换气速度.从而选择现实须要的电扇.因为一般夜间,温度降低,故会产生冷凝水,依附在柜内电路板上,所以须要选择响应的抗冷凝加热器以保持柜内温度.5.对电柜的日常保护和检修5.1 检讨电柜四周情形,应用温度计,湿度计,记载仪检讨四周温度-10°C~+50°C,四周湿度90%以下,是否冻结.5.2 检讨全体装配是否有平常振动,平常声音5.3 检讨电源电压主回路电压是否正常5.4 拆下变频器接线,将端子R, S, T, U, V, W一齐短路,用DC500V级兆欧表测量它们与接地端子间的绝缘电阻.应在5 M欧以上,增强紧固件,应用不雅察不雅察元件是否有发烧的迹象.5.5 检讨端子排是否毁伤,导体是否歪斜,导线外层是否破损.5.6 检讨滤波电容器是否泄露液体,是否膨涨,用容量测定器测量静电容应在定额容量的85% 以上;检讨继电器动作时是否有“Be,Be”声音,触点是否光滑.断裂;检讨电阻器电阻器绝缘物是否有裂缝,确认是否有断线.5.7 检讨变频器运行时,各相间输出电压是否均衡;进行次序呵护动作实验.显示.呵护回路是否平常.5.8 检讨冷却体系是否有平常振动.平常声音,衔接部件是否有松脱.6．其他留意点➢号码管必须正面向外,便利检讨.最好选用有光泽的号码管.➢号码管必须与被接器件垂直,不得歪斜,偏向一般为逆时针90°.在线与线鼻子间套号码管必须保持套管地位的同一性,同一排号码管近乎程度.➢号码管两个重叠时,从正面看只能看见一个号码.此时线鼻子一正一反拼接,二者接触面为平整面.➢号码管的选择必须与线径一致,如许下端子接线号码管就不会脱落.➢压线端子的孔径与接线用的螺丝必须一致.➢压线端子必须应用划定的型号,必须与导线一致,压线时必须压紧,不成虚压.➢针管线鼻子的型号必须与导线线径一致,长短必须与被接物接线端相匹配,压线时也必须压紧,不克不及依附螺钉固准时带紧.➢剥落的铜丝,绝缘皮,电线,扎带等不得落在柜内.➢所有接线端子螺丝,器件螺丝,装配螺丝.短接片螺丝必须拧紧.➢精确应用线径,导线的安然载流量必须大于器件的额定电流.➢元器件接地线必须与接地母线相连,并选择响应的线径.接地线不准串接.➢电流互感器的2 次侧必须接地.➢柜门.侧板.底板等必须接地.➢柜内所有的接地必须与接地母排连成一体.➢铜排上的螺丝视铜排厚度,以便利,稳固为目标尽量攻丝.➢铜排A.B.C.PE（呵护接地）.FE（屏障接地）必须贴上标识表记标帜.➢粘块.扎带固定座在同一向线上的高度必须一致.➢柜子内部须要增长器件打孔时,必须做好呵护工作,以免铁屑落入器件而销毁.➢断线槽.导轨要平整其切割面,其实不得有快口.➢所有电器元器件的解释书必须整顿并保管好.➢持续器件：贴纸长度尽量与器件一致.➢落成后细心检讨端子排是否有漏接的线,标识表记标帜条是否精确,并盖好盖板.7．接线办法同一采取20mm套管（有光泽）,端子的标示采取菲尼克斯的端子标识表记标帜图1上图中导线标示1：头 QF22:1,尾 QF23:1,2：头 QF23:1,尾QF24:1,3：头 FAN1:1,尾 FAN2:1图2图3图4因为220VAC.0VAC.24VDC.0VDC端接点比较多,在EPLAN中依据功效进行分类.例如：图3安然回路24V是从24V端子排X1的第三个端子的上端（上a 下b）引出的,接到安然端子排X5的第一个端子,那么该导线的头：X1:3,尾：X5:1;图4急停回路24V是从24V端子排X1的第三个端子的下端（上a 下b）引出的,接到安然端子排X6的第一个端子,那么该导线的头：X1:3,尾：X6:1;图3.图4继电器回路：从24端子排引到安然回路继电器触点,然后再引到急停回路继电器触点.头：X1:2 尾：KA11:5.头：KA11:5, 尾：KA16:5PLC接线：1：24V端子侧：X1:14, PLC侧：CPU226:1M.2：输入端子侧：X3:2,所有旌旗灯号线长度至少预留20mm以上.电缆电缆散布的基起源基础则：JB（分线盒）.OP（操纵面板）经由过程端子进行衔接,电缆采取20芯;PB（操纵盒）经由过程端子进行衔接,电缆采取10芯;SG（安然门）.ES（急停）直接经由过程电缆进行衔接,一般工位都是2芯电缆,机械人工位为4芯电缆.模仿量旌旗灯号直接从元件衔接到CP内,长度不敷采取金属接插件进行延伸.CP内的旌旗灯号电缆跨越线体上桥架到达OP.PB.OP.PB相干地位等待电气道理图出完后给出.地面桥架须要离地100mm以上.电缆进出桥架.箱柜经由过程防水接头,装备上传感器电缆经由过程装配的桥架（50*50）进行铺设.电缆的标示采取魏德米勒或菲尼克斯的电缆标识表记标帜.装备之间的接线分成2套桥架,动力线.旌旗灯号与通信电缆（采取隔板离开）.解释建议制作部装配前具体浏览设计规范及电气道理图.设计规范中对器件.电缆的标识表记标帜,道理图页码.功效均有具体的描写.。

配电柜接线工艺规范教程公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]1、元器件安装1)前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险2)组装前首先看明图纸及技术要求3)检查产品型号、元器件型号、规格、数量等与图纸是否相符4)检查元器件有无损坏5)必须按图安装(如果有图）6)元器件组装顺序应从板前视，由左至右，由上至下7)同一型号产品应保证组装一致性8)面板、门板上的元件中心线的高度应符合规定：组装产品应符合以下条件：①作方便。

元器件在操作时，不应受到空间的妨碍，不应有触及带电体的可能。

②维修容易。

能够较方便地更换元器件及维修连线。

③各种电气元件和装置的电气间隙、爬电距离应符合条的规定。

保证一、二次线的安装距离。

9)组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

10)对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

11)主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

12)对于发热元件(例如管形电阻、散热片等)的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W?及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法13)所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

14)接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

15)标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目16)安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致。

17)保护接地连续性保护接地连续性利用有效接线来保证。

【图文】配电柜的安装接线的规范1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。

?? 适用条件?? 需要的灭弧距离?? 拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：?? 操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

?? 维修容易。

能够较方便地更换元器件及维修连线。

?? 各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

?? 保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为7 5W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

1.14 接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a) 端子的标识1.15 标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性?? 保护接地连续性利用有效接线来保证。

1、前提：所有元器件应按创造厂规定的安装条件进行安装。

合用条件：需要的灭弧距离,拆卸灭弧栅需要的空间等,对于手动开关的安装,必须保证开关的电弧对操作者不产生危（wei）险。

2、组装前首先看明图纸及技术要求。

3、检查产品型号、元器件型号、规格、数量等与图纸是否相符。

4、检查元器件有无损坏。

5、元器件组装顺序应从板前视,由左至右,由上至下。

6、同一型号产品应保证组装一致性。

7、面板、门板上的元件中心线的高度应符合规定：组装产品应符合以下条件：①操作方便。

元器件在操作时,不应受到空间的防碍,不应有触及带电体的可能。

②维修容易。

能够较方便地更换元器件及维修连线。

③各种电气元件和装置的电气间隙、爬电距离应符合 4.4 条的规定。

保证一、二次线的安装距离。

〔1 组装所用紧固件及金属零部件均应有防护层,对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

〔2>对于螺栓的紧固应选择适当的工具,不得破坏紧固件的防护层,并注意相应的扭距。

〔3 主回路上面的元器件,普通电抗器,变压器需要接地,断路器不需要接地,下图中为电抗器接地。

〔4 对于发热元件<例如管形电阻、散热片等>的安装应考虑其散热情况,安装距离应符合元件规定。

额定功率为 75W 及以上的管形电阻器应横装,不得垂直地面竖向安装。

〔5 所有电器元件及附件,均应固定安装在支架或者底板上,不得悬吊在电器及连线上。

〔6 接线面每一个元件的附近有标牌,标注应与图纸相符。

除元件本身附有供填写的标志牌外,标志牌不得固定在元件本体上。

〔7 标号应完整、清晰、坚固。

标号粘贴位置应明确、醒目。

〔8 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方,如下方无位置时可贴于左方,但粘贴位置尽可能一致。

〔9 保护接地连续性保护接地连续性利用有效接线来保证。

柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面〔红圈处,或者破坏绝缘层。

电力人必看的配电柜接线工艺规范，值得收藏元器件的安装1、前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件：需要的灭弧距离，拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险。

2、组装前首先看明图纸及技术要求。

3、检查产品型号、元器件型号、规格、数量等与图纸是否相符。

4、检查元器件有无损坏。

5、必须按图安装6、元器件组装顺序应从板前视，由左至右，由上至下。

7、同一型号产品应保证组装一致性。

8、面板、门板上的元件中心线的高度应符合规定：组装产品应符合以下条件：①操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

②维修容易。

能够较方便地更换元器件及维修连线。

③各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

保证一、二次线的安装距离。

1）组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

2）对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

3）主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

4）对于发热元件（例如管形电阻、散热片等）的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

5）所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

6）接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

7）标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目。

8）安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致。

9）保护接地连续性保护接地连续性利用有效接线来保证。

柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面（红圈处），或者破坏绝缘层。

1、元器件安装1)前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险2)组装前首先看明图纸及技术要求3)检查产品型号、元器件型号、规格、数量等与图纸是否相符4)检查元器件有无损坏5)必须按图安装(如果有图）6)元器件组装顺序应从板前视，由左至右，由上至下7)同一型号产品应保证组装一致性8)面板、门板上的元件中心线的高度应符合规定：组装产品应符合以下条件：①操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

②维修容易。

能够较方便地更换元器件及维修连线。

③各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

保证一、二次线的安装距离。

9)组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

10)对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

11)主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

12)对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法13) 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

14)接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

15)标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目16) 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致。

17)保护接地连续性保护接地连续性利用有效接线来保证。

柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面（红圈处），或者破坏绝缘层。

电气控制柜元件安装接线配线的规范（图解）以下是一个图文并茂的配电柜接线工艺规范教程1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

维修容易。

能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

1.14 接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a) 端子的标识1.15 标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。

【图文】配电柜的安装接线的标准1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。

?? 适用条件?? 需要的灭弧距离?? 拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图〕1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度〔m〕指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：?? 操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

?? 维修容易。

能够较方便地更换元器件及维修连线。

?? 各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

?? 保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及外表的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下列图中为电抗器接地。

1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为7 5W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下列图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

1.14 接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a) 端子的标识1.15 标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板反面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性?? 保护接地连续性利用有效接线来保证。

配电箱柜布线及接线安
装工艺标准
Hessen was revised in January 2021
配电箱（柜）布线及接线安装工艺标准图范例
工艺标准图名称：配电箱（柜）布线及接线安装工
艺
编号：
标准参考图标准要求
①箱内清洁、美观，元器
件布置合理，箱内接线整
齐，回路标示齐全，进线
电缆留有余量，并挂牌标
识；
②箱体及柜门接地可靠；
③箱体柜门内侧贴配电箱
系统图(系统图纸过塑)；
4、同一端子导线连接不
多于2根，连接螺栓配备
双平垫片及弹簧垫片；
④配电箱进、出线口要做
护口保护；
⑤配电箱通电运行一段时
间后应对接线端子拧紧处
理；
删除本图片
⑥照明配电箱必须设置地排、零排且标示清晰；
⑦配电箱回路标识清楚，电线端头需套回路标识。

配电柜接线工艺规范元器件的安装①操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

②维修容易。

能够较方便地更换元器件及维修连线。

③各种电气元件和装置的电气间隙、爬电距离应符合4.4条的规定。

保证一、二次线的安装距离。

1)组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

2)对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

3)主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

4)对于发热元件(例如管形电阻、散热片等)的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W及以上的管形电阻器应横装，不得垂直地面竖向安装。

5)所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

6)接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

7)标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目。

8)安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致。

9)保护接地连续性保护接地连续性利用有效接线来保证。

柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面（红圈处），或者破坏绝缘层。

门上的接地处（红圈处）要加“抓垫”，防止因为油漆的问题而接触不好，而且连接线尽量短。

10)安装因振动易损坏的元件时，应在元件和安装板之间加装橡胶垫减震。

11)对于有操作手柄的元件应将其调整到位，不得有卡阻现象。

将母线、元件上预留给顾客接线用得螺栓拧紧。

二次回路布线1)基本要求：按图施工、连线正确。

二次线的连接（包括螺栓连接、插接、焊接等）均应牢固可靠，线束应横平竖直，配置坚牢，层次分明，整齐美观。

同一合同的相同元件走线方式应一致。
