草坪灌溉实设计实例

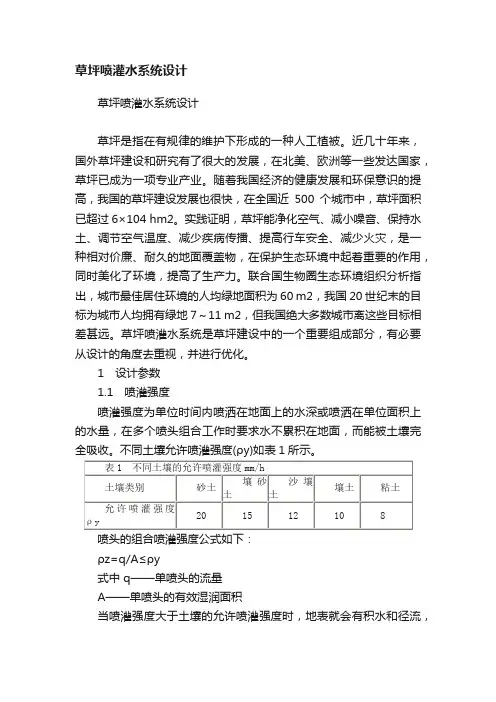

草坪喷灌水系统设计草坪喷灌水系统设计草坪是指在有规律的维护下形成的一种人工植被。

近几十年来，国外草坪建设和研究有了很大的发展，在北美、欧洲等一些发达国家，草坪已成为一项专业产业。

随着我国经济的健康发展和环保意识的提高，我国的草坪建设发展也很快，在全国近500个城市中，草坪面积已超过6×104 hm2。

实践证明，草坪能净化空气、减小噪音、保持水土、调节空气温度、减少疾病传播、提高行车安全、减少火灾，是一种相对价廉、耐久的地面覆盖物，在保护生态环境中起着重要的作用，同时美化了环境，提高了生产力。

联合国生物圈生态环境组织分析指出，城市最佳居住环境的人均绿地面积为60 m2，我国20世纪末的目标为城市人均拥有绿地7～11 m2，但我国绝大多数城市离这些目标相差甚远。

草坪喷灌水系统是草坪建设中的一个重要组成部分，有必要从设计的角度去重视，并进行优化。

1 设计参数1.1 喷灌强度喷灌强度为单位时间内喷洒在地面上的水深或喷洒在单位面积上的水量，在多个喷头组合工作时要求水不累积在地面，而能被土壤完全吸收。

不同土壤允许喷灌强度(ρy)如表1所示。

喷头的组合喷灌强度公式如下：ρz=q/A≤ρy式中 q——单喷头的流量A——单喷头的有效湿润面积当喷灌强度大于土壤的允许喷灌强度时，地表就会有积水和径流，看上去仿佛已经浇过了，实际还没浇够。

同时还要注意喷灌水量不能超过土壤持水量，否则易使土中养分深层渗漏流失。

总的来说，土壤质地越粗，每次灌水量就要越少，灌水次数就要越多；反之，越粘质的土，每次灌水量就要越大，而灌水次数就要越少。

如果采用自动控制系统，就应采取相应的控制措施。

1.2 喷灌周期喷灌周期过长和过短都会对草坪产生不良影响。

小规模的草坪(例如庭院草坪)可根据草坪草的萎蔫症状来确定；大规模的草坪(例如广场、高尔夫球场、足球场)喷灌周期的确定方法有两种：①经验法调查同类草坪的喷灌情况，以此作为设计草坪喷灌周期的依据。

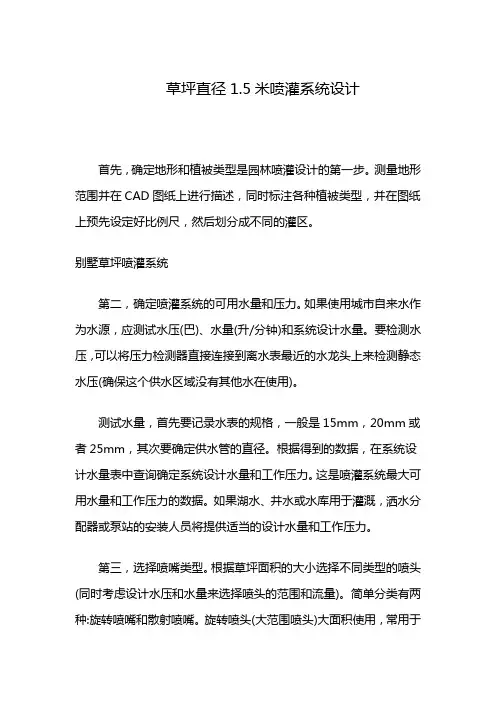

草坪直径1.5米喷灌系统设计首先，确定地形和植被类型是园林喷灌设计的第一步。

测量地形范围并在CAD图纸上进行描述，同时标注各种植被类型，并在图纸上预先设定好比例尺，然后划分成不同的灌区。

别墅草坪喷灌系统第二，确定喷灌系统的可用水量和压力。

如果使用城市自来水作为水源，应测试水压(巴)、水量(升/分钟)和系统设计水量。

要检测水压，可以将压力检测器直接连接到离水表最近的水龙头上来检测静态水压(确保这个供水区域没有其他水在使用)。

测试水量，首先要记录水表的规格，一般是15mm，20mm或者25mm，其次要确定供水管的直径。

根据得到的数据，在系统设计水量表中查询确定系统设计水量和工作压力。

这是喷灌系统最大可用水量和工作压力的数据。

如果湖水、井水或水库用于灌溉，洒水分配器或泵站的安装人员将提供适当的设计水量和工作压力。

第三，选择喷嘴类型。

根据草坪面积的大小选择不同类型的喷头(同时考虑设计水压和水量来选择喷头的范围和流量)。

简单分类有两种:旋转喷嘴和散射喷嘴。

旋转喷头(大范围喷头)大面积使用，常用于面积大于8m×8m的区域，节省PVC和相应管道。

散射喷嘴(小射程喷嘴)用于小面积，通常用于面积小于8m×8m的区域。

第四，喷嘴布局遵循一个公式，即先角后中，圆弧绘制成多边形。

喷嘴流动可以遵循角1、边2、中4的原则。

(即拐角处的喷嘴流量是单喷嘴的1/4，侧面的喷嘴流量是单喷嘴的1/2，中间是单喷嘴的流量。

)喷嘴间距通常设计为射程的0.8至1.2倍。

(旋转喷嘴之间的距离为8m至12m，散射喷嘴之间的距离为3m至5m)。

喷头主要有两种:一种是四边形，用于灌溉方形区域或90度角的区域。

第二，三角形常用于边界不规则的区域。

像正方形布局那样的三角形布局，没有水少的区域。

因此，工程设计中常采用三角形布局。

第五，划分轮灌组。

除非灌溉面积很小，一般来说，喷灌所需的水量会远远超过可利用的水量，所以要把灌区分成几个轮灌组。

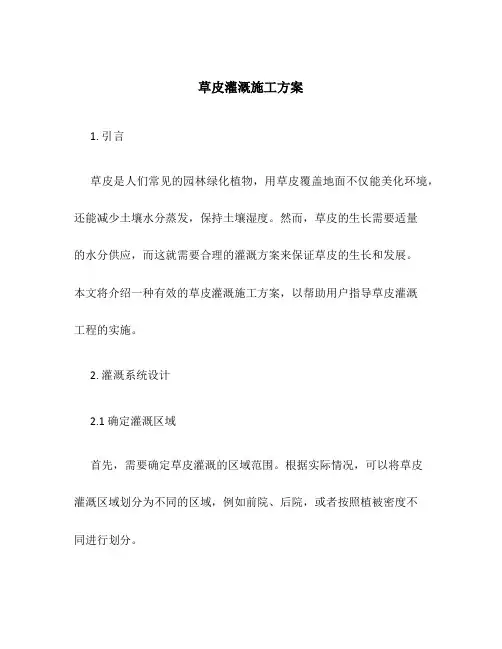

草皮灌溉施工方案1. 引言草皮是人们常见的园林绿化植物，用草皮覆盖地面不仅能美化环境，还能减少土壤水分蒸发，保持土壤湿度。

然而，草皮的生长需要适量的水分供应，而这就需要合理的灌溉方案来保证草皮的生长和发展。

本文将介绍一种有效的草皮灌溉施工方案，以帮助用户指导草皮灌溉工程的实施。

2. 灌溉系统设计2.1 确定灌溉区域首先，需要确定草皮灌溉的区域范围。

根据实际情况，可以将草皮灌溉区域划分为不同的区域，例如前院、后院，或者按照植被密度不同进行划分。

草皮灌溉可以采用不同的方式，常见的方式包括喷头喷灌、滴灌和雨淋等。

在选择灌溉方式时，需要考虑到草皮的需水量、土壤类型和灌溉设备的成本和效率等因素。

2.3 设计灌溉管道根据灌溉区域的大小和形状，设计合适的灌溉管道布局。

通常情况下，采用环状或者网格状的灌溉管道布局可以实现更均匀的灌溉效果。

2.4 选择灌溉设备根据实际需求和预算，选择适合的灌溉设备。

常见的灌溉设备包括喷头、滴灌带和喷雾器等，可以根据草皮灌溉区域的大小和形状选择合适的设备类型和规格。

3.1 土地准备在进行草皮灌溉施工之前，需要进行土地准备工作。

首先，清理灌溉区域内的杂草和杂物，确保灌溉管道的畅通。

其次，进行地势平整处理，确保灌溉效果的均匀性。

3.2 管道敷设根据设计的灌溉管道布局，进行灌溉管道的敷设工作。

根据灌溉系统的需求，将管道与喷头或滴灌带连接，确保管道的牢固和紧密连接。

3.3 灌溉设备安装根据设计方案和实际需求，安装灌溉设备。

根据喷头或者滴灌带的规格，将其与管道连接，并进行调试。

3.4 灌溉测试在进行实际的草皮灌溉之前，进行系统的测试。

检查灌溉设备的工作状态和喷头或滴灌带的喷水效果，确保系统的正常运行。

3.5 草皮种植和灌溉在灌溉系统安装和测试完成后，可以进行草皮的种植和灌溉工作。

根据草种的要求和需水量，合理安排灌溉时间和频率，确保草皮的生长和发展。

4. 灌溉管理与维护4.1 定期检查定期检查灌溉设备的工作状态和管道的畅通情况，及时清理堵塞物或破损部件，确保系统的正常运行。

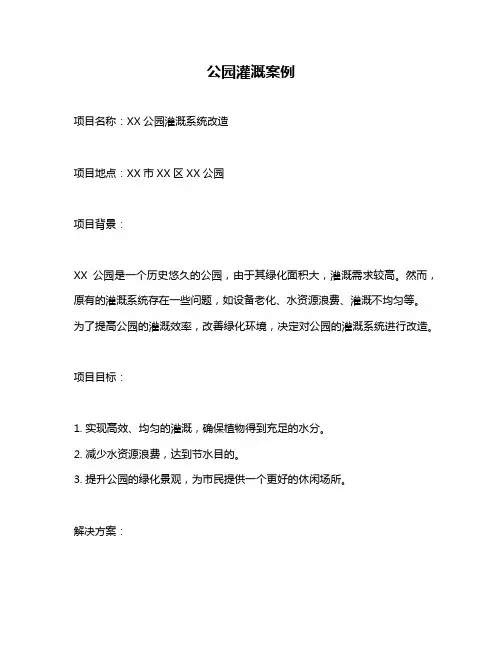

公园灌溉案例项目名称：XX公园灌溉系统改造项目地点：XX市XX区XX公园项目背景：XX公园是一个历史悠久的公园，由于其绿化面积大，灌溉需求较高。

然而，原有的灌溉系统存在一些问题，如设备老化、水资源浪费、灌溉不均匀等。

为了提高公园的灌溉效率，改善绿化环境，决定对公园的灌溉系统进行改造。

项目目标：1. 实现高效、均匀的灌溉，确保植物得到充足的水分。

2. 减少水资源浪费，达到节水目的。

3. 提升公园的绿化景观，为市民提供一个更好的休闲场所。

解决方案：1. 更换老化的喷头和管道，使用耐用的新材料，延长使用寿命。

2. 引入智能灌溉系统，根据植物需求和土壤湿度自动调节水量。

3. 在公园的入口和关键节点设置水景，提升景观效果。

4. 加强水资源管理，定期检查和维护灌溉设备，确保正常运行。

实施过程：1. 调查现有灌溉系统的状况，了解存在的问题和不足。

2. 设计新的灌溉方案，包括管道布局、喷头选择、智能灌溉系统的配置等。

3. 采购所需的材料和设备，确保质量可靠。

4. 组织施工队伍进行施工，确保工程进度和质量。

5. 安装完成后进行测试和调试，确保系统正常运行。

6. 对公园的工作人员进行培训，让他们了解新的灌溉系统操作和维护方法。

7. 定期对系统进行检查和维护，确保长期稳定运行。

项目成果：1. 公园的灌溉效率得到了显著提高，植物生长良好，景观更加美丽。

2. 通过智能灌溉系统的应用，实现了水资源的合理利用，节约了大量的水资源。

3. 市民对公园的评价明显提高，认为这是一个更加宜人的休闲场所。

4. 公园的管理者也表示，新的灌溉系统大大减轻了他们的工作负担。

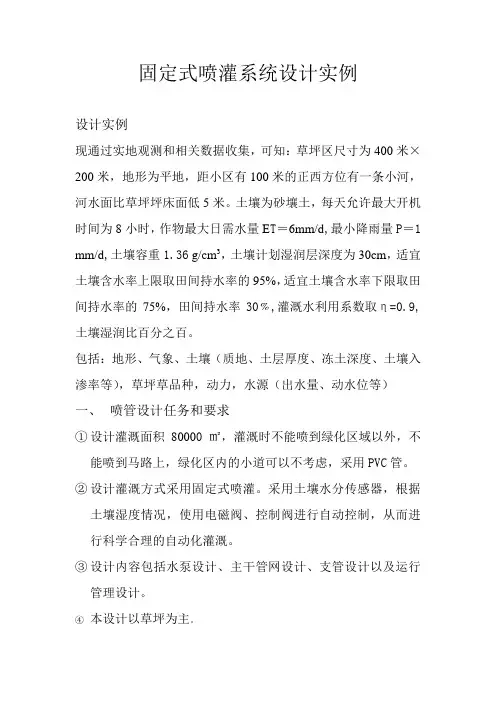

固定式喷灌系统设计实例设计实例现通过实地观测和相关数据收集，可知：草坪区尺寸为400米×200米，地形为平地，距小区有100米的正西方位有一条小河，河水面比草坪坪床面低5米。

土壤为砂壤土，每天允许最大开机时间为8小时，作物最大日需水量E T＝6mm/d,最小降雨量P＝1 mm/d,土壤容重1.36 g/cm3，土壤计划湿润层深度为30cm，适宜土壤含水率上限取田间持水率的95%，适宜土壤含水率下限取田间持水率的75%，田间持水率30﹪,灌溉水利用系数取η=0.9,土壤湿润比百分之百。

包括：地形、气象、土壤（质地、土层厚度、冻土深度、土壤入渗率等），草坪草品种，动力，水源（出水量、动水位等）一、喷管设计任务和要求①设计灌溉面积80000㎡，灌溉时不能喷到绿化区域以外，不能喷到马路上，绿化区内的小道可以不考虑，采用PVC管。

②设计灌溉方式采用固定式喷灌。

采用土壤水分传感器，根据土壤湿度情况，使用电磁阀、控制阀进行自动控制，从而进行科学合理的自动化灌溉。

③设计内容包括水泵设计、主干管网设计、支管设计以及运行管理设计。

④本设计以草坪为主。

二、设计参数的确定根据草坪草的耗水特点，喷灌设计参数确定为：①作物最大日需水量E T＝6mm/d②最小降雨量P＝1 mm/d③土壤容重1.36 g/cm3④土壤计划湿润层深度为30cm⑤田间持水率30﹪⑥灌溉水利用系数取η=0.9⑦土壤湿润比百分之百三、水量平衡计算与水泵供水能力确定已知灌溉面积，确定水泵最小供水流量Q=A×I/（c×1000×ƞ）设一天最大开机12小时I=(ET-P)=6-1=5mmQ最小=400×200×5/(12×1000×0.9)=37m3/h四、喷灌设备选型⑴喷头根据气候、地形、土壤性质和种植情况，选择散射式喷头。

散射式喷头适合于小面积或狭长绿地喷灌，具有较好的雾化效果，有利于降低喷灌系统的运行费用。

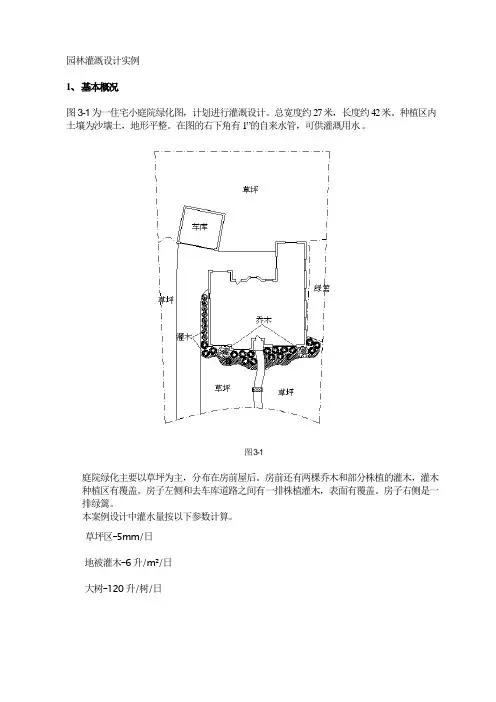

园林灌溉设计实例1、基本概况图3-1为一住宅小庭院绿化图，计划进行灌溉设计。

总宽度约27米，长度约42米。

种植区内土壤为沙壤土，地形平整。

在图的右下角有1”的自来水管，可供灌溉用水。

图 3-1庭院绿化主要以草坪为主，分布在房前屋后。

房前还有两棵乔木和部分株植的灌木，灌木种植区有覆盖。

房子左侧和去车库道路之间有一排株植灌木，表面有覆盖。

房子右侧是一排绿篱。

本案例设计中灌水量按以下参数计算。

草坪区–5mm/日地被灌木–6升/m²/日大树–120升/树/日注意：在无数据参考时，可采用国际通用的作物系数法计算ET c i=K c i x ET0i式中：ET c i为计算时段内某种具体作物的需水量；ET0i为计算时段内的参考作物的蒸发蒸腾量；K c i为相应时段的作物系数。

2、水源和压力水源为有压的市政自来水，压力2.5公斤/厘米2。

水源能提供的最大流量按有压管道流量和管径关系公式计算：Q = 5D2= 5 m3/h根据水源压力，确定设计工作压力为2.0公斤/厘米2。

注意：如果水源使用水泵加压，水泵的扬程要根据系统最不利点推算求之。

3、灌水器选择和布置如图3-2所示，我们把需要设计灌溉的区域分为A、B、C、D、E、F、G和H共八个区域。

图3-2A、B、G和H四个区域为草坪，使用喷灌。

本案例由于水源为市政自来水，水压较低，所以选择工作压力低的Toro托罗 570Z MPR折射式喷头。

表3-1A、B、G区用15系列喷嘴（见表3-1）当工作压力为2.0公斤/厘米2全圆的15F 射程 4.5m，流量0.8 m3/h;½ 圆的 15H 射程 4.5m，流量0.37 m3/h;¼ 圆的 15Q 射程 4.5m，流量0.19 m3/h;H区用10或12 系列喷嘴（见表3-2、3-3）表3-2 表3-3注：所有喷头参数来自美国托罗（Toro）公司技术资料当工作压力为2.0公斤/厘米210系列表3-4½ 圆的 10H 射程 3.0m，流量0.16 m3/h;¼ 圆的 10Q 射程 3.0m，流量0.09 m3/h;12系列½ 圆的 12H 射程 3.6m，流量0.24 m3/h;C、D和E区域为灌木，表层有覆盖，选择使用微灌，C区使用小涌泉灌，选择Toro的带插杆表3-5 Mini 涌泉头。

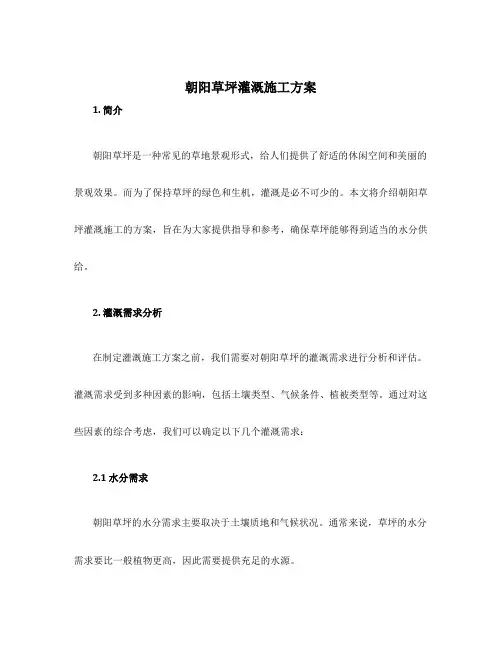

朝阳草坪灌溉施工方案1. 简介朝阳草坪是一种常见的草地景观形式，给人们提供了舒适的休闲空间和美丽的景观效果。

而为了保持草坪的绿色和生机，灌溉是必不可少的。

本文将介绍朝阳草坪灌溉施工的方案，旨在为大家提供指导和参考，确保草坪能够得到适当的水分供给。

2. 灌溉需求分析在制定灌溉施工方案之前，我们需要对朝阳草坪的灌溉需求进行分析和评估。

灌溉需求受到多种因素的影响，包括土壤类型、气候条件、植被类型等。

通过对这些因素的综合考虑，我们可以确定以下几个灌溉需求：2.1 水分需求朝阳草坪的水分需求主要取决于土壤质地和气候状况。

通常来说，草坪的水分需求要比一般植物更高，因此需要提供充足的水源。

2.2 频率和持续时间灌溉的频率和持续时间也是灌溉方案中需要考虑的重要因素。

根据不同草坪的需求，我们可以确定适当的灌溉频率和持续时间，以避免过度或不足的灌溉。

2.3 技术要求灌溉的技术要求包括水源选择、灌溉设备配置和操作方法等。

在朝阳草坪的灌溉施工中，我们需要选择合适的水源，配置适当的灌溉设备，并掌握正确的操作方法。

3. 施工方案基于以上的需求分析，我们可以制定出适合朝阳草坪灌溉的施工方案。

下面将介绍几个关键的方案内容：3.1 灌溉方式在朝阳草坪灌溉中，常见的方式包括喷头式灌溉和滴灌式灌溉。

喷头式灌溉可以全面覆盖草坪表面，但水分的蒸发损失较大；滴灌式灌溉则可以减少水分的损失，但需要更精确的设备和管理。

3.2 灌溉设备根据灌溉方式的选择，我们需要配置相应的灌溉设备。

对于喷头式灌溉，可以选择带有可调节喷头的喷水枪或喷头；对于滴灌式灌溉，则需要选择滴灌管道和滴灌器等设备。

3.3 灌溉计划根据草坪的水分需求和气候条件，制定合理的灌溉计划非常重要。

我们可以根据土壤湿度和当地的降雨情况，合理安排灌溉的频率和持续时间，以保持草坪的健康和美观。

3.4 水源利用选择合适的水源也是朝阳草坪灌溉的重要考虑因素。

可以利用自来水、水井或雨水等作为灌溉水源。

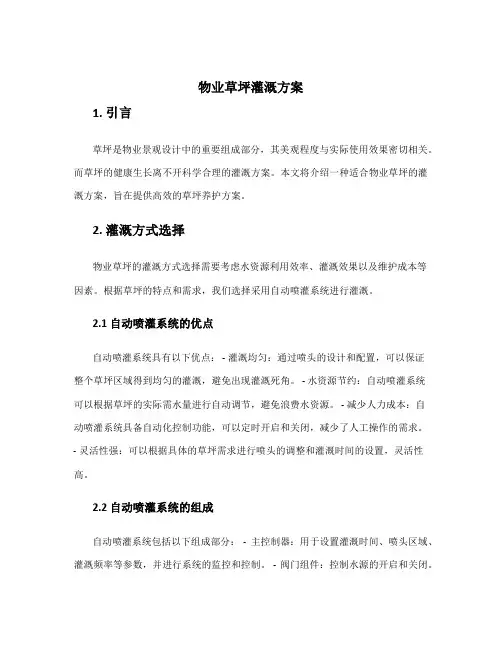

物业草坪灌溉方案1. 引言草坪是物业景观设计中的重要组成部分，其美观程度与实际使用效果密切相关。

而草坪的健康生长离不开科学合理的灌溉方案。

本文将介绍一种适合物业草坪的灌溉方案，旨在提供高效的草坪养护方案。

2. 灌溉方式选择物业草坪的灌溉方式选择需要考虑水资源利用效率、灌溉效果以及维护成本等因素。

根据草坪的特点和需求，我们选择采用自动喷灌系统进行灌溉。

2.1 自动喷灌系统的优点自动喷灌系统具有以下优点： - 灌溉均匀：通过喷头的设计和配置，可以保证整个草坪区域得到均匀的灌溉，避免出现灌溉死角。

- 水资源节约：自动喷灌系统可以根据草坪的实际需水量进行自动调节，避免浪费水资源。

- 减少人力成本：自动喷灌系统具备自动化控制功能，可以定时开启和关闭，减少了人工操作的需求。

- 灵活性强：可以根据具体的草坪需求进行喷头的调整和灌溉时间的设置，灵活性高。

2.2 自动喷灌系统的组成自动喷灌系统包括以下组成部分：- 主控制器：用于设置灌溉时间、喷头区域、灌溉频率等参数，并进行系统的监控和控制。

- 阀门组件：控制水源的开启和关闭。

- 喷头：负责将水均匀喷洒到草坪表面，并可以根据需要进行角度和喷射距离的调整。

3. 灌溉计划制定为了确保草坪在不同季节都能获得适量的水源供应，我们需要制定合理的灌溉计划。

3.1 季节变化考虑春季、夏季、秋季和冬季的草坪水需求量是不一样的。

在春季和秋季，草坪的水需求量较高；而在夏季，由于高温和日照较长，草坪的水分蒸发速度加快，所需的供水量也会相应增加；冬季则相对较少。

3.2 灌溉时间设置根据草坪的季节水需求量变化，我们可以制定不同季节的灌溉时间表。

在春季和秋季，每天早晨和傍晚各进行一次灌溉，每次20分钟；夏季每天增加一次中午的灌溉，每次增加5分钟；冬季减少灌溉次数至每周一次，每次15分钟。

3.3 控制灌溉量在不同季节，草坪的水需求量也不同。

我们可以通过控制每次灌溉的喷水时间来控制灌溉量。

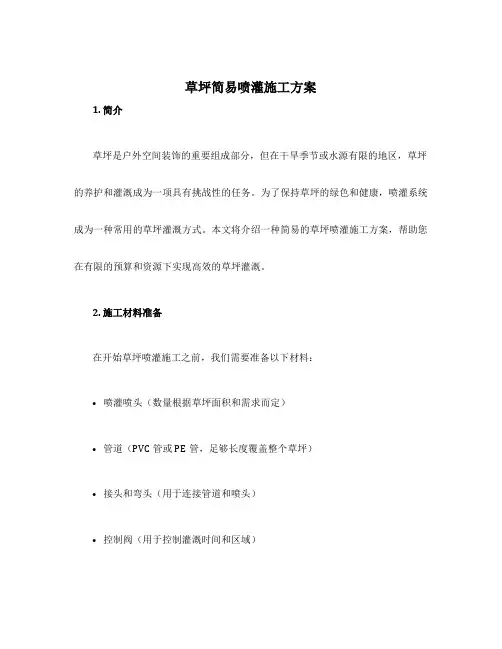

草坪简易喷灌施工方案1. 简介草坪是户外空间装饰的重要组成部分，但在干旱季节或水源有限的地区，草坪的养护和灌溉成为一项具有挑战性的任务。

为了保持草坪的绿色和健康，喷灌系统成为一种常用的草坪灌溉方式。

本文将介绍一种简易的草坪喷灌施工方案，帮助您在有限的预算和资源下实现高效的草坪灌溉。

2. 施工材料准备在开始草坪喷灌施工之前，我们需要准备以下材料：•喷灌喷头（数量根据草坪面积和需求而定）•管道（PVC管或PE管，足够长度覆盖整个草坪）•接头和弯头（用于连接管道和喷头）•控制阀（用于控制灌溉时间和区域）•管线固定夹具（用于固定管道）•管道切割器（用于切割管道）•T型连接器（分支管道的连接器）3. 施工步骤步骤1：设计灌溉区域在开始施工之前，您需要根据草坪的大小和形状设计灌溉区域。

根据草坪的状况和植被需求，确定合适的喷头数量和布局。

确保喷头的喷水范围有重叠，以确保灌溉均匀。

步骤2：选择合适的管道和喷头根据您的预算和需求，选择合适的管道和喷头。

PVC管或PE管是常用的选择，它们具有良好的耐用性和稳定性。

在选择喷头时，注意其灌溉范围、水流量和耐用性。

步骤3：准备施工材料和工具根据所需长度和数量，准备所需的管道、接头、弯头、控制阀、管线固定夹具和T型连接器。

确保管道切割器的锋利度。

此外，确保您有适当的工具和器具，如螺丝刀和锤子。

步骤4：布置管道首先，在草坪周边挖掘浅沟，将管道布置在浅沟中。

确保管道的坡度适合水的流动，以避免积水和漏水问题。

使用管线固定夹具将管道固定在所需的位置上。

步骤5：连接喷头和控制阀使用适当的接头和弯头将喷头连接到管道上。

根据设计好的灌溉区域，在合适的位置上安装喷头。

确保喷头的喷水范围和角度符合设计要求。

将控制阀连接到管道上，用于控制灌溉时间和区域。

步骤6：测试和调整在施工完成后，对喷灌系统进行测试，确保所有连接紧密，并且水流正常。

根据实际情况，调整喷头的喷水范围和角度，以确保灌溉的均匀性和效果。

案例十
足球场喷头类型和管道布局：
足球场使用的喷头为升降式(地伸式)喷头，喷水直径5～1 1米，工作压力不低于8kg／cm2，流量34．6～691L／min。

例如辽宁省昌图园林机械局生产的高压喷灌系统，共九个喷头，由50千瓦离心泵带动，只需5～25分钟可将整个足球场喷灌一次。

如果采用高压升降式喷头，喷头射程半径为20～30米，只需要安装4个喷头(图8一16(a))，若用低压升降喷头，其射程半径15～20米，则采用分组式布局(图8—16(b))。

前者要求大功率的水泵、喷洒效率高，省时，但投资大。

后者需分组启开阀门，灌水时间较长，但可直接安装在自来水供水管上。

管道布局依喷头数量和位置决定。

每个喷头的旁边(进水管)均应设观察井，并安装闸阀(或电动遥控阀)。

管道的管径要保证喷头的工作压力。

案例十五
足球场供水系统设计：
若采用高压升降喷头灌溉，需要安装一台25—50千瓦的离心式清水泵，带止水阀的上水管，一个容量100—200立方米的水槽，减压启动闸刀，简易配电盘，机房(约15平方米)，输水管(承铸铁管或无缝钢管)等。

为保证每个喷头的工作水压，输水管的管径确定可按下面方法计算：
①单喷头喷水量。

高压喷头流水量为57～340IMmin，平均100 lMmin，低压喷头流量为1～20 L/min，平均5L／min。

假定为4个高压喷头或16个低压喷头。

则总流量(Q)为：Q1=4×100 L/min=400 L／min (8—5)
Q2=16×5L/min=80 L／min (8—6)
②管径计算。

假定管道总长1000m，每100m的摩擦损失为0．1，分支管(4根)的校正系数为0．469。

利用Hazen—William公式求得配水管内径D(毫米)
折合英制为2～3英寸的厚壁无缝钢管，这是配水管的直径，分配到支管后还需增加分支损失系数(可查有关建筑工程手册)。

足球场草坪喷灌给排水系统和弱电安装施工方案一、工程概况：1、本工程足球场为天然冷暖型草混合草草坪，内设中心足球场，跳高起跳区一个、铁饼链球区一个、撑杆起跳区一个、障碍水池一个、铅球区二个、沙坑四个、专用配套的排水、喷灌系统。

2、喷灌系统的施工采用地埋、自动升降喷灌系统，喷灌系统由喷头、自控器、电磁阀和PVC管组成，外部设置给水泵与给水管道相连，喷灌采自动控制。

控制箱采用24V/ＡＣ电磁阀配套自动设施，具有可365天设定自动工作时间、雨天自动停喷、过压保护、自动控制、自动切换备用泵及信号报警装置，蓄水池配有自动控制系统，整个系统可做好节约用水，无人值守，全自动工作。

因金属管道和管件易发生锈蚀，堵塞喷头和电磁阀，管网均采用耐压大于1.0Mpa的UPVC 塑料管及管件。

3、场内地喷头共用24只；即足球场中8只360°喷头，4个角分别各一只90°喷头，边缘东西南北方向共12只180°边喷头。

射程21.6m，流量5.42m³/h.工作压力0.55MPa，电磁阀的型号为PGV 常闭阀，喷头按种类分别控制，喷水采用时间继电器接力工作来解决。

每个电磁阀设一个继电器，根据场地所需水量来调节。

加压设备采用变频恒压供水，二用一备80DL-4m³/h,H=80m,N=22kw设备。

水池设在东楼一层（原有水池），水池容积 210m³。

4、塑胶跑道冲洗水，外场设有6个洒水栓，保护半径为40-50m 浇洒用水直接由市政管网供给，可以人工取水浇洒场地。

塑胶跑道浇水可以清除尘土，在夏季可以对跑道降温，保持跑道良好性能防止跑道塑胶老化。

本冲洗水采用市政管网水作水源，给水管道敷设在田径跑道外圈排水明沟内。

有洒水拴的地方，明沟盖板采用镀锌钢盖板，以便操作。

二、盲管敷设具体方案、1、施工顺序将已铺设压实的砂卵石层和碎石渣层，按设计要求人工挖沟→埋盲管→人工回填砂卵石层→铺土工布→铺粗砂才层→安装喷淋给水管及支管→平铺沃土→砂石层草坪→种草籽。
