机房装修要求
重所周知，计算机机房装饰，不同于普通的办公室、家庭装饰，机房装饰工程是一项系统工程，是现代科学技术和装饰艺术的综合。机房内放置有复杂的电子设备和机电设备，对装饰的要求，主要是满足计算机对机房提出的技术要求，在机房装饰艺术上以既大方舒适，又满足其技术要求为原则。对装饰材料的选择要达到吸音、防火、防潮、防变形、抗干扰、防静电等要求。装饰后，要使整个机房色调柔和、通透宽敞、不压抑、舒适。以其达到现代化的装饰水平和视觉效果。
一、隔断工程
机房中的隔断采用不锈钢边框&12mm厚钢化玻璃。钢化玻璃隔断近年正逐渐引入到网络机房装修中。它具有隔音、隔热、耐压等特点，透视效果极佳，并增添机房的简练与豪华感。
整个机房四周的墙边、墙角均做防水处理。玻璃与吊顶、地板交接处安装亚光不锈钢踢脚板线。
机房及办工区内隔断采用不锈钢大框玻璃隔断，隔断与天花、地板交接处装不锈钢角线。
二、地面工程
机房地板采用架空防静电活动地板，为使水泥砂浆地面达到不起尘、不产尘、保证空调送风系统的空气洁净度，在安装架空地板前地面需要铺一层强化木地板做防尘和隔潮处理。活动地板具有可拆卸的特点，因此，所有设备的导线电缆的连接、管道的连接及检修更换都很方便。
活动地板的的表面都是粘贴PVC抗静电贴面。地板安装高度为0.3M。地板与墙体交界处用不锈钢踢脚板封边。机房入口处做踏步铺塑胶地板。
三、门窗工程
机房区及办公区的不锈钢无框玻璃隔断上的门为不锈钢无框玻璃滑动门。
1、设备间：单开玻璃门一套。
2、外窗安装防水雨棚来防止雨水溅入
3、窗帘采用双层结构，外层是防光隔热窗帘材料避免阳光直接照射。
四、天花墙面装饰工程
天花墙面处理是指采用在主机房的天花板、墙面、柱面上进行防尘、防潮、防水、保温处理，同时使房屋内部平整、光滑，清洁美观，改善采用光条件，增强保温、隔热、隔音、防尘等性能从而改善环境条件。主机房墙面、地面及梁面上刷防霉、防潮、防水漆，进行防尘处理、确保洁净度高、不产生粉尘、耐久性高、不产生龟裂、眩光，同时起到防水、防潮、防霉的效果。
机房装修施工注意事项：
计算机机房内部装修，材料应选用难燃材料和非燃材料，应能防潮、吸音、不起尘、抗静电等。
机房室内装饰应选用气密性好、不起尘、易清洁，并在温、湿度变化作用下变形小的材料，并符合下列要求：
墙壁表面应平整，减少积灰面，并应避免眩光。
四壁应涂不起尘的材料。
五.机房空调净化系统
5.1 机房专用空调
计算站空调、新风、净化系统是保证设备正常运行和工作人员正常工作的重要条件.诸如环境、温度、湿度、洁净度，以及工作人员和设备的散热量等都会对计算机及附属设备工作的稳定性、可靠性造成危害，所以国家规定机房区――室温：A级 22℃±2℃,湿度：(40-60)%，>5μ尘埃粒度<18000粒/dm3.
由于计算机对其所处的环境条件参数极为敏感，它需要特定的温度、湿度和洁净度来保证其高效的运行，如果上述条件不能满足的话，将引起数据失真、丢失甚至计算机完全停止工作，我们所推荐选用的机房恒温恒湿专用空调，就是考虑到如何来满足主机房内设备对环境特殊的要求，这种空调带有先进的微处理控制板，模块化设计、能效极高及宁静的压缩机、远程监测系统、低噪音风机、超声波加湿器、可随时更换的过滤器、节能性多级加热器。
5.2 机房专用空调特点
1. 大风量，小焓差，高显热比与相同制冷量的舒适空调机相比，机房专用空调机的循环风量约大一倍，相应的焓差只有一半，机房专用空调机运行时通常不需要除湿，循环风量较大将使得机组在空气露点以上运行，有利于稳定机房的温、湿度指标。
2.机房专用空调能够适应机房的幅度较大的热负荷变化，以使元器件工作在所要求的环境条件之中，保证电路性能的可靠性。
3. 送风回风方式多样，能充分与计算机主机散热形式一致，从而大大提高空调效率。
4.两级过滤：机房专用空调机内设有初、中效两级过滤器，使机组送出的泠气达到一定的净化能力，以满足洁净度要求。
5.可靠性高：具有报警功能、自我诊断功能、后备机组管理功能。
6.全年制冷运行：多数机房专用空调机能在室温降至-15℃以下时仍能制冷运行。
5.3 新风系统
新风在机房系统建设中是必不可少一部分，是为机房工作人员创造舒适工作环境必须建设的项目，在密闭条件下，新风显得尤为重要。机房对新风系统的主要要求如下：
a. 送进机房的空气是经过处理后的空气。
b. 新风不仅向机房内补充新鲜空气，还要维持机房内的正压。
c. 新风在空调系统中含量应约占送风量的5～10%为宜。
新风机组是向室内单向进风的一种设备，而新风换气机却具有同时双向换气的功能和特点，它在向室内提供经过过滤的新鲜空气的同时，将室内污浊空气排出室外，起到了一机两用的作用，新风换气机采用热回收装置，可减少热量或冷量损失，具有明显的节能效果。
集中配电系统设计
市电时常发生之状况:
市电往往很不稳定，尤其在夏季尖峰时间电压会产生不足现象 ( 压降 ),这是计算机的致命伤，若常常在不稳定的电源下工作，很容易使设备死机，干扰计算机作业，损坏计算机内部零件。造成数据丢失。而市电品质无法完全符合计算机之标准，所以必须加装不断电设备 ( UPS )，来确保电源质量。
UPS设备考虑：
当市电不稳定时稳定电压，当市电断电时，UPS 备用电源配合发电机可供电几小时甚至几天，避免计算机作业因此中断，确保联机操作及资料完整与存盘。
一、主要考虑因素及设计方案
一个系统能够正常工作，不仅需要有良好的主设备、还需要有一个设计合理、可靠性高的供配电系统。我们为该项目考虑与设计的内容如下：
1、机房内用电设备供电电源均为双回路供电;
2、用电设备作接地保护，并入土建大楼配电系统;
3、机房用电设备、配电线路装置过流过载两段保护，同时配电系统各级之间有选择性地配合，配电以放射式向用电设备供电;
4、机房配电系统所用电线为阻燃聚氯乙烯绝缘导线，敷设喷塑桥架、镀锌铁管及金属软管。
5、机房的设备供电和空调照明供电分为两个独立回路，其中设备供电由UPS提供并按设备总用电量的1.3倍进行预留，而空调照明用电由市电提供并按空调设备的要求供配。
6、机房内照明装置宜采用机房专用无眩光灯盘，照明亮度大于300LUX，机房内的配电系统考虑了与应急照明系统的自动切换。
7、该机房电源进线正常时由市电供电,市电故障时由UPS供电，自动转换
8、机房所有插座均采用普通电源插座和弹起式铜插座，普通电源插座安装在墙壁上，弹起式电源插座安装在防静电地板上，美观大方。
二、配电系统设计
1、空调照明部分：该部分采用总配电室送过来的市电电源，通过总电源控制。
2、 UPS电源部分：该部分采用ABB的机房专用配电箱来完成。
安防监控报警系统设计
目前，整个繁杂的计算机业务，必须依赖网络来运作，如果网络机房因外界环境或人为因素而造成 "当机"，则影响整个局业务的开展，为避免外界人为干扰，特别是近来社会上入室盗窃计算机设备的案件时有发生，而网络机房的设备又特别昂贵,建立一套 "
机房安防监控报警系统 " ，确实有其必要性。而且这套防盗监控报警系统除了对机房进行保护外还可以延伸到全局把局机关内所有办公室都保护起来。
安防监控报警系统由探测器部、监控部分、报警部分组成，探测部分用来发现非发闯入者，监控部分取证，报警主机呼叫工作人员。让安全工作做的万无一失。探测器除了可以发现小偷外，还具有火灾报警功能。
探测报警部分：
基本原理
用物理方法和电子技术，自动探测发生在布防监测区域内的侵入行为，产生报警信号，并辅助提示值班人员发生报警的区域部位，显示可能采取的对策，此即防盗防侵入探测报警系统。
一、探测器
根据所要防范的场所和区域，选择不同的报警探头。一般来说，门窗可以安装门磁开关，卧室、客厅安装红外微波探头和紧急按钮，窗户安装玻璃破碎传感器，厨房安装烟雾报警器，报警控制主机安装在房
间隐蔽的地方以便布防和撤防。报警主机可以进行编程，对报警单元的常开、常闭输出信号进行判别，确认相应区域是否有报警发生。对于小区安防和金融单位，还需要安装电话拨号器，当意外发生时，通过电话线路传送报警信息给公安、消防部门或单位值班人员。
1：热感红外线探测器任何物体因表面热度的不同，都会辐射出强弱不等的红外线。因物体的不同，其所辐射之红外线波长亦有差异。热感红外线探测器即用此方式来探测人体。红外探测主要用来探测人体和其它一些入侵的移动物体，当人体进入探测区域，稳定不变的热辐射被破坏，产生一个变化的热辐射，红外传感器接收后放大、处理，发出报警信号。
2：无线卷闸门离合传感器卷闸门离合传感器是由无线发射传感器、金属制磁体、金属制钢簧管三部份组成。金属制钢簧管与无线发射传感器之间采用有线连接，当金属制磁体与金属制钢簧管之间分离达到3厘米时，钢簧管就会闭合造成短路，报警指示灯亮的同时报警信号输出电路即向主机发射报警信号。
3：门磁开关是一种广泛使用，成本低，安装方便，而且不需要调整和维修的探测器。门磁开关分为
可移动部件和输出部件。可移动部件安装在活动的门窗上;输出部件安装在相应的门窗上，两者安装距离不超过10毫米。输出部件上有两条线，正常状态为常闭输出，门窗开启超过10毫米，输出转换成为常开。
4：玻璃破碎感知器它利用压电式微音器，装于面对玻璃的位置，由于只对高频的玻璃破碎声音进行有效的检测，因此不会受到玻璃本身的震动而引起反应。
5：无线智能红外防卫栏杆利用光束遮断方式的探测器当有人横跨过监控防护区时，遮断不可见的红外线光束而引发警报。它总是成对使用：一个发射，一个接收。发射机发出一束或多束人眼无法看到的红外光，形成警戒线，有物体通过，光线被遮挡，接收机信号发生变化，放大处理后即向主机发出无限报警信号。
6：无线离子式烟雾探测器无线离子式烟雾探测器的有效防范区域内，当有烟雾占空气浓度量达到其报警浓度时，遮挡光路时其本身会发出滴滴滴的蜂鸣声，同时报警信号输出电路即向主机发出无线报警信号。
7：无线燃气泄漏探测器在燃气泄漏探测器的有效防范区域内，当有害气体(煤气、液化石油气、天然气)的泄漏量达到其报警浓度时，其本身会发出滴滴滴的蜂鸣声，同时报警信号输出电路即向主机发出无线报警信号。
二、报警主机
报警主机是报警系统的中枢，它负责接收报警信号，控制延迟时间，驱动报警输出等工作。它将某区域内的所有防盗防侵入传感器组合在一起，形成一个防盗管区，一旦发生报警，则在防盗主机上可以一目了然地反映出区域所在。防盗主机目前以多回路分区防护为主流，视系统规模不同，防区数最多为2～100回路，优越的系统更可显示出警报来源是该区域内的哪一个报警传感器及所在位置，以方便采取相应的对策。
红外感应报警器、激光栅栏、烟感报警器、高音警笛
监控部分：
红外半球摄像机、枪机、嵌入式主机
机房防雷接地保护系统
随着网络电子化建设的步伐不断加快，电子设备被广泛应用于计算机网络的运行系统中。这些高精密的电子计算设备富含大量的CMOS半导体集成模块，耐过电压电流能力极低，无法保证在特定的空间里遭受雷击时仍能安全运行。感应雷侵入用电设备及计算机网络系统的途径主要有四个方面：交流电源380V、220V电源线引入;信号传输通道引入;地电位反击以及空间雷闪电磁脉冲(LEMP)等。为了确保机房设备及
电脑网络系统稳定可靠运行，以及保证机房工作人员有安全的工作环境，机房的防雷接地是必须要安装的。
设计依据
1.建筑物防雷设计规范GB50057-94
2.电子计算机房设计规范GB50174-93
3.通信局(站)接地设计暂行技术规定YDJ26-89
4.计算机场站安全要求GB9361-88
5.计算站场地技术要求GB2887
6.电信专用房屋设计规范YD5003-94
7.民用建筑电气设计规范JGJ/T16-92
https://www.doczj.com/doc/2c5171966.html,ITT蓝皮书K.11建议《过电压和过电流防护的原则》
https://www.doczj.com/doc/2c5171966.html,ITT《通信线路和通信设备的防雷手册》
10.Inter Standard Iec 1312-1national Protection Against LEMP
11. International Standard IEC 1643-1 Surge Protection Devices
接地处理
1. 利用建筑物基础地作防雷地及电源地。现代建筑基础使用大面积钢筋绑扎，柱子主钢筋及四周墙体钢筋直通到达屋顶女儿墙防雷带。其接地电阻值一般都能满足GB50057—94的要求，即≦4Ω。
2. 机房一般有四种接地形式，即：计算机专用直流逻辑地、交流工作地、安全保护地、防雷保护地。本次设计考虑采用原接地极，并采用联合接地方式;接地电阻应小于1欧姆。
3. 直流工作地在大楼计算机机房内的布局，是作数字电路等电位地网(或逻辑接地接地网)。该网用铜排在活动地板下，依据计算机设备布局，纵横组成网格，配有专用接地端子，用编织软铜线以最短的长度与计算机设备相连。计算机直流地需用接地干线引下至接地端子。
为了保证接地电阻小于1Ω，我们将采用优质的接地体和引下线，根据实际情况综合运用深埋、添加降阻剂、增大接地线横截面面积、增加接地体数量等方法来降低接地电阻，以达到国家标准的要求。
3.防过电压防雷保护系统
由于机房设备的特殊要求，为了消除雷击和过电压的危险影响，必须在机房的配电柜内单独安装灵敏度高的电源二级防过电压防雷保护系统。
4.导线的选择
(1)导线的型式：所用导线全部采用国产新型难燃铜芯塑料绝缘导线(ZR-BVV系列)。
(2)导线的截面选择：是根据负荷的大小，允许的电压损失，导线长时间的允许温升及导线的机械强度等因素而定。
施工组织设计 、概述 在现代科学技术高度发展的今天，电子计算机越来越广泛地应用于各个领域。近些年里在我国如雨后春笋般地建成了很多大、中、小各种规模的计算机机房。则计算机机房工程这一新兴的产业也获得了突飞猛进的发展。计算机机房工程是一种涉及到空调技术、供配电技术、抗干扰技术、防雷防过压技术、净化技术、消防技术、安防技术、建筑和装饰技术等多种专业的综合性的产业。电子计算机的可靠运行要依靠电子计算机机房的严格的技术条件来保证的。 为了保证计算机系统稳定可靠运行，计算机机房必须满足计算机系统以及工作人员对温度、湿度、洁净度、风速度、电磁场强度、电源质量、噪音、照明、振动、防火、防盗、防雷、屏蔽和接地等要求。则必须为计算机系统寻求和建立能够充分发挥其功能、延长机器寿命，以及确保工作人员的身心健康，并满足其各项要求的合适的场地，即计算机机房。 机房是一个集建筑装饰学、电工学、电子学、美学、环境保护、安全防范技术、暖通净化技术、计算机专业、弱点控制专业、消防专业等综合学科的系统工程，并设计到网络布线工程等技术领域，只有全面掌握各专业的系统化、集成化和技术应用，才能确保计算机系统的正常运行工作。现在的机房建设工程正式充分体现了新技术、新材料、新工艺、新设备的特点。一方面，机房建设要满足计算机系统的安全可靠、正常运行，延长设备使用寿命，提供一个符合国家各项有关标准的优秀的技术场地；另一方面，机房建设给机房工作人员提供了一个舒适、典雅的工作环境。说到底计算机机房的建设工程是一个综合性的专业技术系统工程。它具有建筑室内设计、空调、通风、给排水、强电、弱电等各个专业及计算机机房所特有的专业技术要求。同时又具有建筑装饰关于美学、光学、色彩学等专业的技术要求。因此，机房建设常常需要专业技术企业来完成，从而在设计施工中确保机房先进、可靠、安全、精致。既满足机房专业的有关国标的各项技术条件，又具有建筑装饰现代艺术风格的机房，才能充分满足业主的使用要求。 机房建设工程设计，要体现出作为重要信息会聚地的室内装潢特点，在充分考虑计 算机系统、门禁系统、通讯、防雷、空调、UPS等设备的安全性、可靠性、先进性、完整性、经济性的前提下达到高雅、大方、简朴的风格；机房内装潢基本格调要简明、淡 雅、柔和；选用装饰材料方面，充分考虑防尘、屏蔽、环保、消防、不易变形等因素。

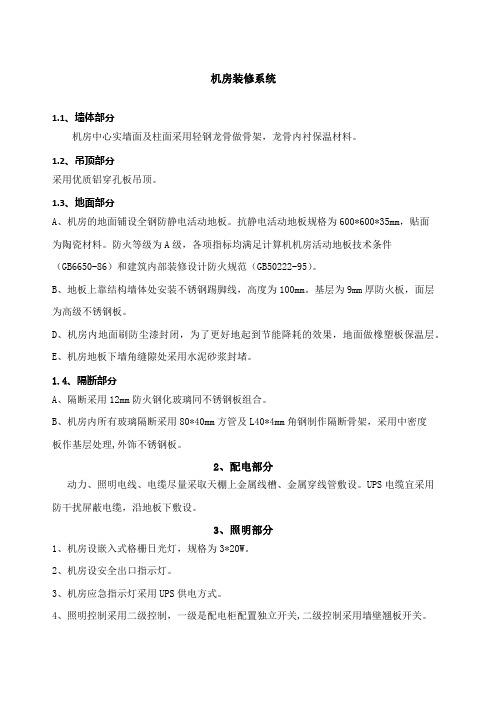

机房装修系统 1.1、墙体部分 机房中心实墙面及柱面采用轻钢龙骨做骨架，龙骨内衬保温材料。 1.2、吊顶部分 采用优质铝穿孔板吊顶。 1.3、地面部分 A、机房的地面铺设全钢防静电活动地板。抗静电活动地板规格为 600*600*35mm，贴面为陶瓷材料。防火等级为A级，各项指标均满足计算机机房活动地板技术条件（GB6650-86）和建筑内部装修设计防火规范（GB50222-95）。 B、地板上靠结构墙体处安装不锈钢踢脚线，高度为100mm。基层为9mm厚防火板，面层为高级不锈钢板。 D、机房内地面刷防尘漆封闭，为了更好地起到节能降耗的效果，地面做橡塑板保温层。 E、机房地板下墙角缝隙处采用水泥砂浆封堵。 1.4、隔断部分 A、隔断采用12mm防火钢化玻璃同不锈钢板组合。 B、机房内所有玻璃隔断采用80*40mm方管及L40*4mm角钢制作隔断骨架，采用中密度板作基层处理,外饰不锈钢板。 2、配电部分 动力、照明电线、电缆尽量采取天棚上金属线槽、金属穿线管敷设。UPS电缆宜采用防干扰屏蔽电缆，沿地板下敷设。 3、照明部分
