高温合金的组成相

1.1 高温合金1.1.1 高温合金及其发展概况高温合金是指以铁、钴、镍为基体，能在600℃以上温度，一定应力条件下适应不同环境短时或长时使用的金属材料。

具有较高的高温强度、塑性，良好的抗氧化、抗热腐蚀性能，良好的热疲劳性能，断裂韧性，良好的组织稳定性和使用可靠性。

高温合金为单一奥氏体组织，在各种温度下具有良好的组织稳定性和使用的可靠性，基于上述性能特点，且高温合金的合金化程度很高，故在英美称之为超合金（Superalloy）。

高温合金于20世纪40年代问世，最初就是为满足喷气发动机对材料的耐高温和高强度要求而研制的，高温合金的发展与航空发动机的进步密切相关，1939年英国Mond镍公司首先研究出Nimonic75，随后又研究出Nimonic80合金，并在1942年成功用作涡轮气发动机的叶片材料，此后该公司又在合金中加入硼、锆、钴、钼等合金元素，相继开发成功Nimonic80A、Nimonic90等合金，形成Nimonic合金系列。

如今先进航空发动机中高温合金用量已超过50%。

此外，在航天、核工程、能源动力、交通运输、石油化工、冶金等领域得到广泛的应用。

高温合金在满足不同使用条件中得到发展，形成各种系列的合金，除传统的高温合金外，还开发出一批高温耐磨、高温耐蚀的合金。

高温合金是航空发动机、火箭发动机、燃气轮机等高温热端部件的不可代替的材料，由于其用途的重要性，对材料的质量控制与检测非常严格。

高温合金的基本用途仍旧是飞行器的燃气轮发动机的高温部分，它要占先进的发动机重量的50％以上。

然而，这些材料在高温下极好的性能已使其用途远远超出了这一行业。

除了航空部件之外，规定将这些合金用于舰船、工业、陆地发电站以及汽车用途的涡轮发动机上。

具体的发动机部件包括涡轮盘、叶片、压缩机轮、轴、燃烧室、后燃烧部件以及发动机螺栓。

除了燃气发动机行业之外，高温合金还被选择用于火箭发动机、宇宙、石油化工、能源生产、内燃烧发动机、金属成形(热加工工模具)、热处理设备、核电反应堆和煤转换装置。

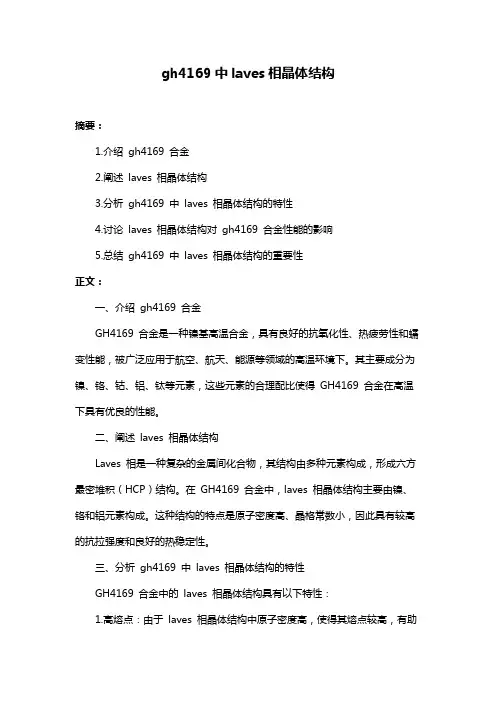

gh4169中laves相晶体结构摘要：1.介绍gh4169 合金2.阐述laves 相晶体结构3.分析gh4169 中laves 相晶体结构的特性4.讨论laves 相晶体结构对gh4169 合金性能的影响5.总结gh4169 中laves 相晶体结构的重要性正文：一、介绍gh4169 合金GH4169 合金是一种镍基高温合金，具有良好的抗氧化性、热疲劳性和蠕变性能，被广泛应用于航空、航天、能源等领域的高温环境下。

其主要成分为镍、铬、钴、铝、钛等元素，这些元素的合理配比使得GH4169 合金在高温下具有优良的性能。

二、阐述laves 相晶体结构Laves 相是一种复杂的金属间化合物，其结构由多种元素构成，形成六方最密堆积（HCP）结构。

在GH4169 合金中，laves 相晶体结构主要由镍、铬和铝元素构成。

这种结构的特点是原子密度高、晶格常数小，因此具有较高的抗拉强度和良好的热稳定性。

三、分析gh4169 中laves 相晶体结构的特性GH4169 合金中的laves 相晶体结构具有以下特性：1.高熔点：由于laves 相晶体结构中原子密度高，使得其熔点较高，有助于提高合金的高温性能。

2.良好的热稳定性：laves 相晶体结构具有较高的热稳定性，可以有效抵抗高温下的氧化和腐蚀。

3.高强度：laves 相晶体结构具有较高的原子密度，因此可以提高合金的抗拉强度和蠕变强度。

四、讨论laves 相晶体结构对gh4169 合金性能的影响Laves 相晶体结构对GH4169 合金的性能有重要影响：1.提高高温抗氧化性：laves 相晶体结构可以提高合金的抗氧化性，使得合金在高温环境下更加稳定。

2.提高热疲劳性能：由于laves 相晶体结构具有较高的热稳定性，可以有效提高合金在高温下的热疲劳性能。

3.提高蠕变性能：laves 相晶体结构可以提高合金的蠕变性能，使得合金在高温下具有更长的使用寿命。

五、总结gh4169 中laves 相晶体结构的重要性GH4169 合金中的laves 相晶体结构对其高温性能具有重要影响，这种结构可以提高合金的抗氧化性、热疲劳性和蠕变性能，使得合金在高温环境下具有更优越的性能。

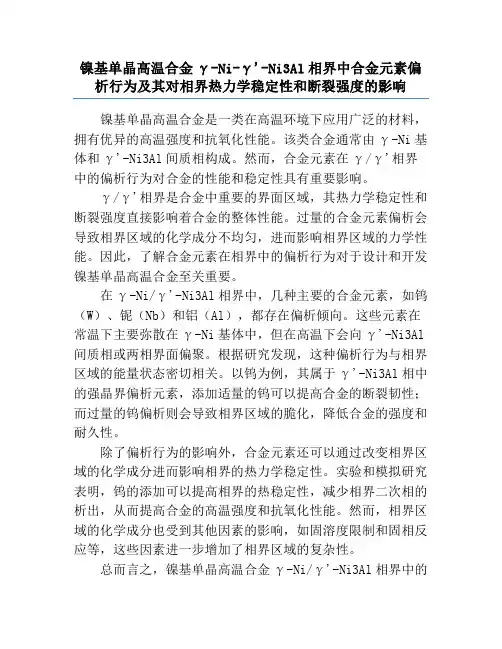

镍基单晶高温合金γ-Ni-γ'-Ni3Al相界中合金元素偏析行为及其对相界热力学稳定性和断裂强度的影响镍基单晶高温合金是一类在高温环境下应用广泛的材料，拥有优异的高温强度和抗氧化性能。

该类合金通常由γ-Ni基体和γ'-Ni3Al间质相构成。

然而，合金元素在γ/γ'相界中的偏析行为对合金的性能和稳定性具有重要影响。

γ/γ'相界是合金中重要的界面区域，其热力学稳定性和断裂强度直接影响着合金的整体性能。

过量的合金元素偏析会导致相界区域的化学成分不均匀，进而影响相界区域的力学性能。

因此，了解合金元素在相界中的偏析行为对于设计和开发镍基单晶高温合金至关重要。

在γ-Ni/γ'-Ni3Al相界中，几种主要的合金元素，如钨（W）、铌（Nb）和铝（Al），都存在偏析倾向。

这些元素在常温下主要弥散在γ-Ni基体中，但在高温下会向γ'-Ni3Al 间质相或两相界面偏聚。

根据研究发现，这种偏析行为与相界区域的能量状态密切相关。

以钨为例，其属于γ'-Ni3Al相中的强晶界偏析元素，添加适量的钨可以提高合金的断裂韧性；而过量的钨偏析则会导致相界区域的脆化，降低合金的强度和耐久性。

除了偏析行为的影响外，合金元素还可以通过改变相界区域的化学成分进而影响相界的热力学稳定性。

实验和模拟研究表明，钨的添加可以提高相界的热稳定性，减少相界二次相的析出，从而提高合金的高温强度和抗氧化性能。

然而，相界区域的化学成分也受到其他因素的影响，如固溶度限制和固相反应等，这些因素进一步增加了相界区域的复杂性。

总而言之，镍基单晶高温合金γ-Ni/γ'-Ni3Al相界中的合金元素偏析行为对其热力学稳定性和断裂强度具有重要影响。

了解合金元素在相界中的偏析行为可以为合金的设计和开发提供重要的指导。

因此，在开发新的镍基单晶高温合金时，需要综合考虑合金元素的偏析行为，并通过合适的合金设计和热处理方法来控制相界区域的化学成分，从而实现材料的优良性能。

常州市天志金属材料有限公司一、GH4169 概述GH4169合金是以体心四方的γ"和面心立方的γ′相沉淀强化的镍基高温合金，在-253～700℃温度范围内具有良好的综合性能,650℃以下的屈服强度居变形高温合金的首位,并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能,以及良好的加工性能、焊接性能和长期组织稳定性，能够制造各种形状复杂的零部件，在宇航、核能、石油工业中，在上述温度范围内获得了极为广泛的应用。

该合金的另一特点是合金组织对热加工工艺特别敏感，掌握合金中相析出和溶解规律及组织与工艺、性能间的相互关系，可针对不同的使用要求制定合理、可行的工艺规程，就能获得可满足不同强度级别和使用要求的各种零件。

供应的品种有锻件、锻棒、轧棒、冷轧棒、圆饼、环件、板、带、丝、管等。

可制成盘、环、叶片、轴、紧固件和弹性元件、板材结构件、机匣等零部件在航空上长期使用。

1.1 GH4169 材料牌号 GH4169(GH169)1.2 GH4169 相近牌号 Inconel 718(美国),NC19FeNb(法国)1.3 GH4169 材料的技术标准GJB 2612-1996 《焊接用高温合金冷拉丝材规范》HB 6702-1993 《WZ8系列用GH4169合金棒材》GJB 3165 《航空承力件用高温合金热轧和锻制棒材规范》GJB 1952 《航空用高温合金冷轧薄板规范》GJB 1953《航空发动机转动件用高温合金热轧棒材规范》GJB 2612 《焊接用高温合金冷拉丝材规范》GJB 3317《航空用高温合金热轧板材规范》GJB 2297 《航空用高温合金冷拔（轧）无缝管规范》GJB 3020 《航空用高温合金环坯规范》GJB 3167 《冷镦用高温合金冷拉丝材规范》GJB 3318 《航空用高温合金冷轧带材规范》GJB 2611《航空用高温合金冷拉棒材规范》YB/T5247 《焊接用高温合金冷拉丝》YB/T5249 《冷镦用高温合金冷拉丝》YB/T5245 《普通承力件用高温合金热轧和锻制棒材》GB/T14993《转动部件用高温合金热轧棒材》GB/T14994 《高温合金冷拉棒材》GB/T14995 《高温合金热轧板》GB/T14996 《高温合金冷轧薄板》GB/T14997 《高温合金锻制圆饼》GB/T14998 《高温合金坯件毛坏》GB/T14992 《高温合金和金属间化合物高温材料的分类和牌号》HB 5199《航空用高温合金冷轧薄板》HB 5198 《航空叶片用变形高温合金棒材》HB 5189 《航空叶片用变形高温合金棒材》HB 6072 《WZ8系列用GH4169合金棒材》1.4 GH4169 化学成分该合金的化学成分分为3类：标准成分、优质成分、高纯成分，见表1-1。

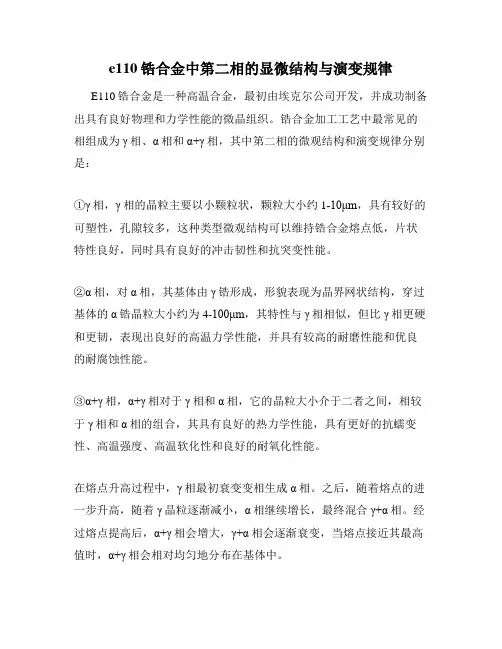

e110锆合金中第二相的显微结构与演变规律E110锆合金是一种高温合金，最初由埃克尔公司开发，并成功制备出具有良好物理和力学性能的微晶组织。

锆合金加工工艺中最常见的相组成为γ相、α相和α+γ相，其中第二相的微观结构和演变规律分别是：
①γ相，γ相的晶粒主要以小颗粒状，颗粒大小约1-10μm，具有较好的可塑性，孔隙较多，这种类型微观结构可以维持锆合金熔点低，片状特性良好，同时具有良好的冲击韧性和抗突变性能。

②α相，对α相，其基体由γ锆形成，形貌表现为晶界网状结构，穿过基体的α锆晶粒大小约为4-100μm，其特性与γ相相似，但比γ相更硬和更韧，表现出良好的高温力学性能，并具有较高的耐磨性能和优良的耐腐蚀性能。

③α+γ相，α+γ相对于γ相和α相，它的晶粒大小介于二者之间，相较于γ相和α相的组合，其具有良好的热力学性能，具有更好的抗蠕变性、高温强度、高温软化性和良好的耐氧化性能。

在熔点升高过程中，γ相最初衰变变相生成α相。

之后，随着熔点的进一步升高，随着γ晶粒逐渐减小，α相继续增长，最终混合γ+α相。

经过熔点提高后，α+γ相会增大，γ+α相会逐渐衰变，当熔点接近其最高值时，α+γ相会相对均匀地分布在基体中。

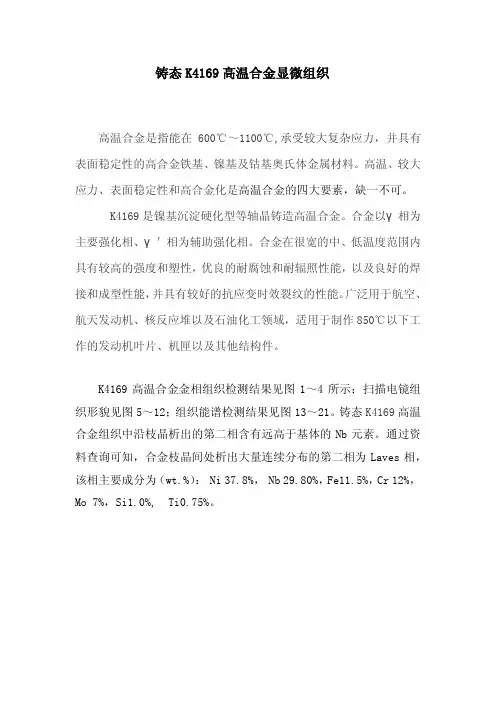

铸态K4169高温合金显微组织
高温合金是指能在600℃～1100℃,承受较大复杂应力，并具有表面稳定性的高合金铁基、镍基及钴基奥氏体金属材料。

高温、较大应力、表面稳定性和高合金化是高温合金的四大要素，缺一不可。

K4169是镍基沉淀硬化型等轴晶铸造高温合金。

合金以γ相为主要强化相、γ＇相为辅助强化相。

合金在很宽的中、低温度范围内具有较高的强度和塑性，优良的耐腐蚀和耐辐照性能，以及良好的焊接和成型性能，并具有较好的抗应变时效裂纹的性能。

广泛用于航空、航天发动机、核反应堆以及石油化工领域，适用于制作850℃以下工作的发动机叶片、机匣以及其他结构件。

K4169高温合金金相组织检测结果见图1～4所示；扫描电镜组织形貌见图5～12；组织能谱检测结果见图13～21。

铸态K4169高温合金组织中沿枝晶析出的第二相含有远高于基体的Nb元素。

通过资料查询可知，合金枝晶间处析出大量连续分布的第二相为Laves相，该相主要成分为（wt.%）： Ni 37.8%， Nb 29.80%，Fe11.5%，Cr 12%，Mo 7%，Si1.0%, Ti0.75%。

图1 组织×100
图2 组织×200
图3 组织×500
图4 组织×500
图5 组织二次电子像
图6 组织二次电子像
图7 组织二次电子像
图8 组织二次电子像
图9 组织二次电子像
图10 组织二次电子像
图11 组织二次电子像
图12 组织二次电子像
元素线类型wt%
元素线类型wt%
元素线类型wt%
元素线类型wt%
元素线类型wt%
元素线类型wt%。

高温合金牌号（GB/T14992—1994)2007-4—24 16:21：20高温合金：凡在应力及高温（一般指600～650摄氏度以上)同时作用下，具有长时间抗蠕变能力与高的持久强度和高的抗蚀性的金属材料，称为耐热合金或高温合金。

常用的有铁基合金、镍基合金、钴基合金，还有铬基合金、钼基合金及其他合金等。

高温合金是制造燃汽轮机、喷气式发动机等高温下工作零部件的重要材料。

表8—28高温合金的牌号及化学成分注：1。

GH1035合金中的Ti和Nb为任选其一，不是同时加入的.2。

GH3039合金中允许有铈(Ce）存在.3。

表中B、Zr、Ce的含量为计算加入量，可不分析测定（除非产品标准或协议、合同中另有规定)。

表8-30高温合金的特性和应用注：各成分含量皆指质量分数。

表5-6—7 中国与国外变形高温合金牌号近似对照①W—Wr。

是德国DIN17007系统的数字材料号（Wdrkstoff—Nummer)；L—Nr.是德国航空标准数字牌号(Luftfahrtstoff—Nr）的缩写，在表中加括号,以示区别。

②英国牌号中带“”的为商业牌号，与美国牌号通用。

镍基高温合金锻件的热处理固溶强化的镍基高温合金（如GH3030,GH3039,GH3044，GH141等）锻件一般采用固溶时效处理.固溶处理的目的，不但是为了溶解基体内的碳化物和r′相，以获得均匀的固溶体，为时效作组织准备，而且也是为了获得适当的晶粒度。

一般固溶处理温度在1040～1230℃范围内,需确定恰当的固溶处理加热温度和保温时间，以防止r相晶粒不均匀长大、过热和过烧。

有些合金,除了固溶时效处理外,还采用中间热处理，以获得较高的持久强度、高温塑性和较小的缺口敏感性。

高温合金的热处理制度见表12。

部分高温合金牌号及成分部分特种合金牌号及成分Monel 400相近牌号UNS Trademark W.NrN04400Monel400 2.4360 Monel 400 的化学成分:Monel 400 的物理性能:在常温下合金的机械性能的最小值:Monel 400Monel 400特性：Monel400是一种用量最大、用途最广、综合性能极佳的耐蚀合金。

此合金在氢氟酸和氟气介质中具有优异的耐蚀性，对热浓碱液也有优良的耐蚀性。

同时还耐中性溶液、水、海水、大气、有机化合物等的腐蚀。

该合金的一个重要特征是一般不产生应力腐蚀裂纹，切削性能良好。

Monel 400 的金相结构:Monel400合金的组织为高强度的单相固溶体。

Monel 400 的耐腐蚀性:Monel400合金在氟气、盐酸、硫酸、氢氟酸以及它们的派生物中有极优秀的耐蚀性。

同时在海水中比铜基合金更具耐蚀性。

酸介质：Monel400在浓度小于85%的硫酸中都是耐蚀的。

Monel400是可耐氢氟酸中为数极少的重要材料之一。

水腐蚀：Monel400合金在多数水腐蚀情况下，不仅耐蚀性极佳，而且孔蚀、应力腐蚀等也很少发现，腐蚀速度小于0.025mm/a。

高温腐蚀：Monel400在空气中连续工作的最高温度一般在600℃左右，在高温蒸汽中，腐蚀速度小于0.026mm/a。

氨：由于Monel400合金镍含量高，故可耐585℃以下无水氨和氨化条件下的腐蚀。

Monel 400 应用领域：Monel400合金是一种多用途的材料，在许多工业领域都能应用：1.动力工厂中的无缝输水管、蒸汽管2.海水交换器和蒸发器3.硫酸和盐酸环境4.原油蒸馏5.在海水使用设备的泵轴和螺旋桨6.核工业用于制造铀提炼和同位素分离的设备7.制造生产盐酸设备使用的泵和阀Monel K500相近牌号UNS TrademarkN05500MonelK500Monel K500 的化学成分:Monel K500 的物理性能:Monel K500 在常温下合金的机械性能的最小值:此合金具有以下特性：Monel K500具有与Monel 400 相同的耐蚀性能，但是具有更高的机械强度和硬度。

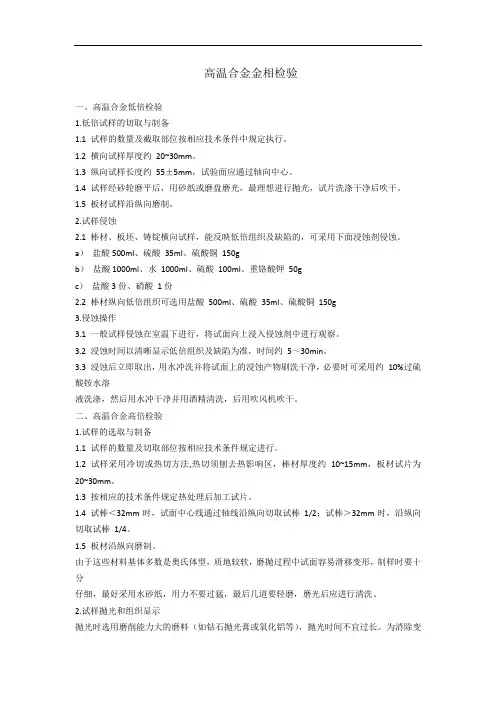

高温合金金相检验一、高温合金低倍检验1.低倍试样的切取与制备1.1 试样的数量及截取部位按相应技术条件中规定执行。

1.2 横向试样厚度约20~30mm。

1.3 纵向试样长度约55±5mm，试验面应通过轴向中心。

1.4 试样经砂轮磨平后，用砂纸或磨盘磨光，最理想进行抛光，试片洗涤干净后吹干。

1.5 板材试样沿纵向磨制。

2.试样侵蚀2.1 棒材、板坯、铸锭横向试样，能反映低倍组织及缺陷的，可采用下面浸蚀剂侵蚀。

a）盐酸500ml、硫酸35ml、硫酸铜150gb）盐酸1000ml、水1000ml、硫酸100ml、重铬酸钾50gc）盐酸3份、硝酸1份2.2 棒材纵向低倍组织可选用盐酸500ml、硫酸35ml、硫酸铜150g3.侵蚀操作3.1 一般试样侵蚀在室温下进行，将试面向上浸入侵蚀剂中进行观察。

3.2 浸蚀时间以清晰显示低倍组织及缺陷为准，时间约5～30min。

3.3 浸蚀后立即取出，用水冲洗并将试面上的浸蚀产物刷洗干净，必要时可采用约10%过硫酸铵水溶液洗涤，然后用水冲干净并用酒精清洗，后用吹风机吹干。

二、高温合金高倍检验1.试样的选取与制备1.1 试样的数量及切取部位按相应技术条件规定进行。

1.2 试样采用冷切或热切方法,热切须刨去热影响区，棒材厚度约10~15mm，板材试片为20~30mm。

1.3 按相应的技术条件规定热处理后加工试片。

1.4 试棒＜32mm时，试面中心线通过轴线沿纵向切取试棒1/2；试棒＞32mm时，沿纵向切取试棒1/4。

1.5 板材沿纵向磨制。

由于这些材料基体多数是奥氏体型，质地较软，磨抛过程中试面容易滑移变形，制样时要十分仔细，最好采用水砂纸，用力不要过猛，最后几道要轻磨，磨光后应进行清洗。

2.试样抛光和组织显示抛光时选用磨削能力大的磨料（如钻石抛光膏或氧化铝等），抛光时间不宜过长。

为消除变形层和加快抛光过程，抛光和腐蚀可以交替进行。

对一些较难制备的样品或较软组织，可采用电解抛光。

镍基高温合金元素成分
镍基高温合金是一种具有优异耐热性能的特种合金材料,广泛应用于航空发动机、燃气轮机等高温工况领域。

这些合金的主要基体元素是镍(Ni),通常含量在50%以上。

除此之外,还包含了以下重要元素: 1. 铬(Cr)
铬是镍基高温合金中的关键合金元素,含量通常在15-25%。

它可以形成稳定的氧化层,提高合金的耐热性和抗氧化性能。

2. 铝(Al)
铝含量通常在5-6%左右,可以与镍、铬等元素形成高温下稳定的γ'相和β相等加强相,大幅提高合金的高温强度。

3. 钛(Ti)
钛含量约为3-5%,与铝一起形成γ'相,同时也可以提高合金的抗氧化性能。

4. 钴(Co)
钴通常含量在5-20%,可提高合金的高温强度和延性。

5. 钼(Mo)
钼含量在3-8%,它可以固化基体,形成碳化物和金属间化合物,从而进一步提高合金的高温强度。

6. 钨(W)
钨含量在3-8%,与钼类似,对提高合金的高温强度也有帮助。

7. 铪(Re)
铪是一种较昂贵的元素,但当含量在3-6%时,可显著提高合金的长期高温力学性能。

除上述主要元素外,还可能含有一定量的铁(Fe)、硼(B)、碳(C)、锆(Zr)等元素,通过微调元素含量和形成适当的相组织,可以获得理想的高温力学性能和耐蚀性。

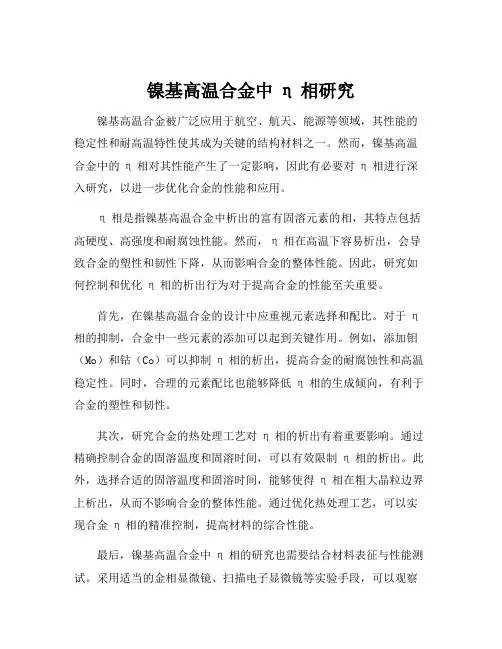

镍基高温合金中η相研究镍基高温合金被广泛应用于航空、航天、能源等领域，其性能的稳定性和耐高温特性使其成为关键的结构材料之一。

然而，镍基高温合金中的η相对其性能产生了一定影响，因此有必要对η相进行深入研究，以进一步优化合金的性能和应用。

η相是指镍基高温合金中析出的富有固溶元素的相，其特点包括高硬度、高强度和耐腐蚀性能。

然而，η相在高温下容易析出，会导致合金的塑性和韧性下降，从而影响合金的整体性能。

因此，研究如何控制和优化η相的析出行为对于提高合金的性能至关重要。

首先，在镍基高温合金的设计中应重视元素选择和配比。

对于η相的抑制，合金中一些元素的添加可以起到关键作用。

例如，添加钼（Mo）和钴（Co）可以抑制η相的析出，提高合金的耐腐蚀性和高温稳定性。

同时，合理的元素配比也能够降低η相的生成倾向，有利于合金的塑性和韧性。

其次，研究合金的热处理工艺对η相的析出有着重要影响。

通过精确控制合金的固溶温度和固溶时间，可以有效限制η相的析出。

此外，选择合适的固溶温度和固溶时间，能够使得η相在粗大晶粒边界上析出，从而不影响合金的整体性能。

通过优化热处理工艺，可以实现合金η相的精准控制，提高材料的综合性能。

最后，镍基高温合金中η相的研究也需要结合材料表征与性能测试。

采用适当的金相显微镜、扫描电子显微镜等实验手段，可以观察和分析η相的形貌和分布规律。

同时，通过拉伸、压缩等力学性能测试，可以评估η相对合金整体力学性能的影响。

结合表征与性能测试的结果，可以全面了解η相对合金性能的影响机制。

综上所述，镍基高温合金中η相的研究对于优化合金的性能具有重要的指导意义。

通过合金的设计、热处理工艺的优化以及表征与性能测试的综合研究，我们能够更好地理解和控制η相的生成行为，从而实现合金性能的最大化。

这将为航空、航天、能源等领域的高温结构材料的开发和应用提供重要的参考依据。

(Ni,Co,Fe)3(Al,Ti,Nb,Ta) 4 碳化物:MC,M6C,M23C6,Cr7C3 4 硼化物:M3B2 4γ”-Ni3Nb (BCT) 在高Nb合金如718中存在 4σ相 (BCT): (Cr,Mo)x(Ni,Co)y (x,y=1~7)针状相, 对
中、高温性能有害 (Nv>2.5,中温长期时效) 4μ-A7B6相 (三角晶系): 高W,Mo合金中出现 4 不常见的相:Laves相,R相,δ相
镍、铁、钴的合金化能力不同，镍具有最好的相稳定 性，铁最差，这是最重要的特性。镍或镍铬基体可以 固溶更多的合金元素而不生成有害的相，而铁或铁镍 基体却只能固溶较少的合金元素，有强烈的析出各种 有害相的倾向。这一特性为改善镍的各种性能提供了 潜在的可能性，而铁、钴则受到了一定的限制。
镍、铁、钴的这种特性与其各自的电子结构有关。
a 常规铸造等轴晶合金 b 定向凝固合金
c 单晶合金
左图为高温 合金的光学 显微镜照 片，通常为 枝晶组织， 枝晶间白色 大块为共晶 γ′相。
左图为高温 合金的扫描 电镜照片， 黑色块状为 γ′相，白色 编篮状为 γ，白色块 状为碳化 物。
形成筏排结构的过程可以分为以下几步:①γ′相的部分 溶解;②溶解的γ′相形成元素扩散;③扩散的元素在γ′颗 粒外延生长。
铸造合金：CC：K （28） DS：DZ（~10） SX：DD
粉末合金：FGH（95，96）
四、高温合金的应用背景与发展历史
¾主要应用领域
航空、航天、核工业、能源动力、交通运 输、石油化工、冶金等
¾航空上的应用
航空发动机（叶片、涡轮盘、燃烧室等） 高温合金用量>50%（高性能发动机上 60%）
航空发动机构造
高温合金的应用背景与发展历史

合金中的常见相铁基、镍基和钴基合金的基本组织是合金化的γ 相基体和弥散分布的强化相，如各类碳化物、氮化物和金属间化合物及强化晶界的一些碳化物或金属间化合物。

析出的强化相的质量分数应为百分之十几至几十。

当某些金属间化合物的形态呈片针状或胞状，在晶界上连续分布时，或碳化物呈块状排列，且数量又较多时，则可能损害合金的长期性能。

在新研制的合金中，通过“相计算”法，从化学成分上有效地控制有害相(如σ相)的析出。

1. GCP相(金属间化合物Ⅰ) --------几何密排相a.γ′相(Ni3Al)γ′相是铁-镍基和镍基高温合金中的重要析出强化相，弥散均匀分布，属Cu3Au型面心立方有序结构，其中Cu位置可部分被Co、Cr、Mo 等置换，Au可部分被Ti、Ta、Nb等置换。

液态析出的初生γ′相在镍基铸造合金中常为(γ+ γ′)共晶形式，呈白色花朵块状，分布于晶界和枝晶间。

块内的点、条和网状为γ基体。

先析出的共晶中含Al、 Ti较少，后期Al、Ti偏聚，γ′相增多，造成(γ+γ′)共晶内富Al、Ti，贫Co、Fe、Mo等元素。

在共晶外围Fe、 Co、Mo元素富集而易形成σ相。

初生γ′相共晶对持久强度影响不大，但降低塑性，易成为合金热疲劳开裂的源。

故应通过提高浇注时的冷速等方法来避免初生γ′共晶呈大块状或群团状出现。

铸态或固溶冷却时析出或时效析出的γ′相，即固态析出γ′相，主要以二种形态在晶内弥散分布，在合金化程度较低的镍基变形合金和所有铁镍基合金中，γ′ 相呈球状，其尺寸较小;在共格错配度大的合金中，则可呈立方体形，尺寸也较大，有的仅在高倍金相显微镜下能观察到;个别情况呈片状或胞状。

在合金长期时效或使用过程中，γ′相聚集长大，失去强化作用，强度和塑性均明显下降。

当其发生过时效长大时，通过固溶和时效可重新恢复析出强化的效果。

b. η相(Ni3Ti)具有密排六方晶格的η相其组成较固定。

它可直接从γ基体中析出，也可由γ′相转变而来。

镍基高温合金在航空航天、能源等领域有着广泛的应用，其中γ'相是其主要的强化相。

而γ'相在高温条件下的形貌转变动力学对合金的性能具有重要影响。

本文将针对镍基高温合金γ'相形貌转变动力学进行探讨，以期加深对该合金在高温应用中的性能理解。

1. 镍基高温合金概述镍基高温合金是一类具有优良高温强度、抗氧化和耐腐蚀性能的合金材料，广泛应用于航空航天发动机、燃气轮机、核工程和化工等领域。

镍基高温合金的优异性能得益于其中的弥散强化相γ'相，该相是对合金高温强化的关键。

2. γ'相结构特征γ'相是一种具有面心立方结构的弥散强化相，其化学组成主要为镍、铝和钛。

γ'相以其在高温下的良好热稳定性和强化效果而备受研究者关注。

然而，γ'相结构的稳定性和形貌转变动力学直接影响了合金的高温强化性能。

3. γ'相形貌转变动力学γ'相在高温条件下存在着形貌转变的现象，主要包括球状颗粒的长大、间隙溶质原子的扩散和相变等。

这些形貌转变过程对合金的高温力学性能和抗氧化性能具有重要影响。

4. 形貌转变的动力学机制形貌转变的动力学机制主要包括扩散控制和界面动力学控制两种。

扩散控制是指溶质原子在晶体内扩散，导致颗粒长大和形貌转变。

而界面动力学控制则是指相界面的迁移和相变过程对形貌转变的影响。

5. 形貌转变对合金性能的影响形貌转变过程会导致γ'相颗粒的尺寸和分布发生变化，进而影响合金的高温强度、抗氧化性能和热疲劳性能。

了解和控制形貌转变动力学对提高镍基高温合金的性能具有重要意义。

镍基高温合金γ'相形貌转变动力学是影响合金高温性能的重要因素，对其进行深入研究，可以为合金的设计和优化提供重要的理论指导和实际应用价值。

希望本文能够对此有所启发，促进相关领域的研究和发展。

6. 形貌转变动力学的研究方法为了深入理解镍基高温合金γ'相的形貌转变动力学，研究者采用了多种实验和理论模拟方法。

高温合金中的相高温合金材料的金属间化合物(Inter-metallic compound phase of super-alloy)过渡族金属元素之间形成的化合物。

按晶体结构可分两类，一类称几何密排相(GCP相)，另一类称拓扑密排相(TCP相)。

1. 几何密排相为有序结构，高温合金中常见的有如下几种相:γ’相化学式是Ni3A1，是Cu3Au型面心立方有序结构。

铁基高温合金中γ’与γ基体的点阵错配度一般较小，镍基高温合金中错配度在0.05％～1％之间，随着使用温度升高，错配度减小。

由于γ’与γ基体的结构相似，所以γ’相在时效析出时具有弥散均匀形核、共格、质点细而间距小、相界面能低而稳定性高等特点。

γ’相本身具有较高的强度并且在一定温度范围内随温度上升而提高，同时具有一定的塑性。

这些基本特点使γ’相成为高温合金最主要的强化相。

时效析出的γ’相常为方形和球形，个别情况呈片状和胞状，主要取决于析出温度和点阵错配度。

错配度较小或析出温度较低时易成球形，错配度大或析出温度高时易成方形，错配度很大而析出温度又较低时可成为片状和胞状。

高温时效时，γ’相不仅在晶内弥散析出，还可以在晶界析出链状的方形γ’相。

在长期时效和使用过程中，γ’相会聚集长大。

铸态的一次(γ+γ’)共晶呈花朵状。

γ’相中可以溶入合金元素，钴可以置换镍，钛、钒；铌可以置换铝；而铁、铬、钼可置换镍也可置换铝。

γ相中含铌、钽、钨等难熔元素增加，γ’相的强度也增加。

当合金中γ’相含量较少时，γ相尺寸大小对强度的影响十分敏感，通常0.1～0.5／xm比较合适。

当了’相数量达40％以上时，γ’相尺寸大小对合金强度的影响就不大敏感了，允许有大尺寸的γ’相存在。

η相化学式Ni3Ti为密排六方有序相，其组成较固定，不易固溶其他元素. η相可以直接从γ基体中析出，也可以由高钛低铝(Ti/Al≥2．5)合金中亚稳定的Ni3(Al，Ti)相转变而成。

η相的金相形态有两种，一种是晶界胞状，另一种为晶内片状或魏氏体形态。

γ′相的析出温度
γ′相是一种高温合金中的重要相，其析出温度取决于合金成分、热处理工艺等因素。

一般来说，γ′相的析出温度在800°C到1100°C之间。

具体来说，在镍基高温合金中，γ′相的析出温度通常在900°C到1050°C之间。

在钼基高温合金中，γ′相的析出温度通常在850°C到1000°C之间。

在钨钼铝基高温合金中，γ′相的析出温度通常在950°C到1050°C之间。

需要注意的是，γ′相的析出温度还会受到合金的热处理工艺的影响。

例如，在固溶处理后快速冷却（Q&T）的过程中，γ′相的析出温度可能会降低。

因此，在高温合金的设计和应用中，需要综合考虑合金成分和热处理工艺等因素，以获得最佳的性能和可靠性。
