手把手教你各种开关接线、单控 双控 三控 四控开关,小白看过来

一灯单控；双控；三控；四控的实物接线图解加我进交流群工具教程资料今天分享几个家装电工必备的接线，从简单到复杂，首先一个开关控一个灯。

一灯一控我们可以用单联单控开关也可以用单联双控开关，只不过用单联双控开关时省掉一个L2接点。

一个开关控制一个灯：大家看断路器是两相的，所以一根线去灯，一根线去开关。

简单来说就是火线接开关，开关另一端接灯，灯的另一端接零线。

双控灯：我们单独拿两个双控开关和一个照明灯来举例介绍。

1、控开关接线柱一般标有'L'，'L1'，'L2'。

当L端进线时，L1和L2有一端和L接通，按动开关后，L1和L2的另一端和L接通。

2、我们以左端开关的L作为火线输入，两个开关的L1和L2对应接线，然后将右边开关L接至照明灯一端，照明灯另一端接零线。

3、接好线后一定注意将照明灯两侧的线头用绝缘胶带包裹好，防止漏电。

4、最后留出的火线与零线接上插头就完成了整个双控开关的接线。

5、为方便接线，我们可以将双控开关的电路图记住，这样实际操作就很容易接线。

三个开关控制一盏灯：三控与双控最大的区别就是中间的多空开关，大家看他有6个点，其中四个点需要交叉连接，接线技巧就从左往右：L1----L1 ---L21----L1。

大家对照图中，如果走暗线的话，管子里面还是三根电，大家看L1---L2是双控线，去灯灯上面的红色线，实际穿线我们用三根。

零线去灯，火线进开关。

四个开关控制一盏灯：大家看四控与三控最大区别就的中间有两个多空开关，如果我们要接9个开关控制一盏灯，那么两边开关三开双控，中间加单开多控就可以，无论多少控制就多加几个多空开关。

一开五孔：开关控制灯既然是开关控制灯，我就让插座先等到一个220V电源，所以火线进插座的：L 。

零线进插座的N，地线进接地。

开关控制灯：我们从插座的N并联一根零线，然后火线并联一根去开关的L。

开关的L1出去进灯上面。

这种接线方式就是一开五孔，开关控制灯，插座也有电。

开关常见接线方法开关是电气装置中常见的电器元件，它用来打开与关闭电流的通路。

根据不同的场景和需求，开关有多种不同的接线方法。

本文将介绍一些开关的常见接线方法，并对其原理和应用进行解释。

1.单路控制接线法：单路控制接线法是开关最常见的接线方式。

它适用于只有一个开关控制一个电路的场合。

该接线方式的原理是，将电源引线接到开关的一个端口上，然后将另一个端口与电灯或其他负载设备相连。

当开关关闭时，电流可以通过开关和负载设备流通，负载设备就会工作；当开关打开时，电流中断，负载设备停止工作。

这种接线方式简单实用，适用于家庭照明、电器等场合。

2.双路控制接线法：双路控制接线法是一种常见的多路控制方式。

它适用于有两个开关控制同一个电源的场合。

在这种接线方式中，两个开关分别接在电源和负载设备之间的两个不同位置，通过两个开关的操作，可以同时或分别控制电源和负载设备的通断。

这种接线方式常用于楼梯照明、走廊灯等需要多个位置同时或交替控制的场合。

3.三路控制接线法：三路控制接线法是一种常见的多路控制方式。

它适用于有三个开关控制同一个电源的场合。

在这种接线方式中，三个开关可以分别接在电源和负载设备之间的三个不同位置，通过三个开关的操作，可以同时或分别控制电源和负载设备的通断。

这种接线方式常用于大型室内照明、公共场所照明等需要多个位置同时或交替控制的场合。

4.多路控制接线法：多路控制接线法是一种常见的多路控制方式。

它适用于有多个开关控制同一个电源的场合。

在这种接线方式中，每个开关可以独立地控制电源和负载设备的通断。

这种接线方式常用于大型室内照明、办公楼、商场等需要分区或分层控制的场合。

除了上述常见的接线方式，还有一些特殊的接线方法，如带有指示灯的接线方式、四路及以上的多路控制接线方式等，它们可以根据具体的需求和场合进行选择和应用。

需要注意的是，无论采用哪种接线方式，都必须保证电源接线端和负载设备接线端正确连接，并遵循相关的安全规范和标准。

开关的接线方法开关是电路中常见的元件，它可以控制电路的通断，起到开闭电路的作用。

在实际的电路应用中，开关的接线方法非常重要，正确的接线方法可以确保电路的正常运行，同时也能保证使用者的安全。

下面将介绍几种常见的开关接线方法。

首先，我们来介绍单路开关的接线方法。

单路开关是最为常见的一种开关，它只有一个控制回路，可以控制一个灯具或者其他电器的通断。

在接线时，我们需要将电源的火线与单路开关的公共端相连，再将灯具的火线与单路开关的开关端相连，最后将电源的零线与灯具的零线相连，这样就完成了单路开关的接线。

其次，我们来介绍双路开关的接线方法。

双路开关有两个控制回路，可以分别控制两个灯具或者其他电器的通断。

在接线时，我们需要将电源的火线与双路开关的公共端相连，再将第一个灯具的火线与双路开关的第一个开关端相连，将第二个灯具的火线与双路开关的第二个开关端相连，最后将电源的零线与两个灯具的零线相连，这样就完成了双路开关的接线。

接着，我们来介绍三路开关的接线方法。

三路开关有三个控制回路，可以分别控制三个灯具或者其他电器的通断。

在接线时，我们需要将电源的火线与三路开关的公共端相连，再将第一个灯具的火线与三路开关的第一个开关端相连，将第二个灯具的火线与三路开关的第二个开关端相连，将第三个灯具的火线与三路开关的第三个开关端相连，最后将电源的零线与三个灯具的零线相连，这样就完成了三路开关的接线。

最后，我们来介绍触摸开关的接线方法。

触摸开关是一种新型的开关，它可以通过触摸来实现开关的控制。

在接线时，我们需要将电源的火线与触摸开关的L端相连，再将灯具的火线与触摸开关的L1端相连，将电源的零线与触摸开关的N端相连，将灯具的零线与触摸开关的N1端相连，这样就完成了触摸开关的接线。

总的来说，无论是单路、双路、三路还是触摸开关，正确的接线方法都是确保电路正常运行和使用者安全的关键。

在接线时，一定要仔细阅读说明书，按照要求进行接线。

同时，为了确保安全，接线前一定要断开电源，并在专业人员的指导下进行操作。

开关的接线方法开关是电气系统中常见的控制元件，它通过控制电路的通断来实现对电器设备的启动、停止和转换等功能。

而开关的接线方法则是使用电气工程中常见的技术，下面我们来详细介绍一下开关的接线方法。

首先，我们要了解开关的基本结构。

一般来说，开关由外壳、触点和机构组成。

外壳是保护开关内部结构的外部壳体，触点则是控制电路通断的关键部件，机构则是通过人工或其他力量来实现触点的动作。

在接线时，我们需要根据开关的类型和使用要求来选择合适的接线方法。

接下来，我们来介绍一些常见的开关接线方法。

首先是单联单控开关的接线方法。

单联单控开关是最简单的一种开关，它只有一个触点，可以控制一个电器设备的通断。

在接线时，我们需要将电源线和负载线分别连接到开关的两个触点上，这样就可以实现对电器设备的控制。

其次是双联双控开关的接线方法。

双联双控开关可以实现两个开关同时控制一个电器设备的功能，比如一个房间内有两个门，我们可以通过两个开关来控制房间内的灯光。

在接线时，我们需要将电源线、负载线和两个开关之间的连线进行合理的连接，这样就可以实现两个开关对同一个电器设备的控制。

除了上述两种基本的开关接线方法外，还有一些特殊的开关接线方法，比如三联双控开关、四联双控开关等。

这些开关可以实现多个开关同时控制一个或多个电器设备的功能，适用于一些复杂的电气系统。

在进行开关接线时，我们需要注意一些安全事项。

首先，要确保电路处于断电状态下进行接线，以免发生触电事故。

其次，要选择合适的导线和连接件，确保接线的可靠性和安全性。

最后，接线完成后要进行电路的测试和验收，确保开关的功能正常。

总的来说，开关的接线方法是电气工程中的基础知识，掌握好开关的接线方法对于电气系统的安全运行和设备的正常使用至关重要。

希望通过本文的介绍，可以帮助大家更好地理解和掌握开关的接线方法，确保电气系统的正常运行和安全使用。

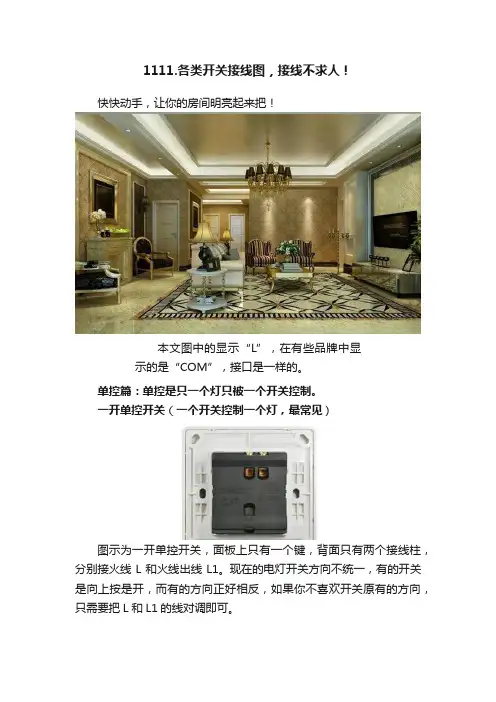

所谓的单控就是开关中只有一个进入端L，一个被控出口L1。

L一般都是接火线，L1则是接到被控电灯泡或者其他电器。

双控开关则是两个开关组合分别控制两路灯，并且这种开关有三个接线孔，L进火线接线孔，L1与L1、L2是分别可以与L配合接成闭合通路的触点。

它们三个接线孔组成两个状态，以上按开关，只有一路通，还有一路不通，反过来则是原来通的不通，不通的通路。

无论是明装开关还是暗装开关，其接线方式方法完全一样的。

中途开关又叫多控开关、过桥开关和三控开关。

现在在我们家庭装修工程中，使用已经相当普遍了。

就是利用两个双控开关和一个多控开关相连接，来实现三个地方或三个房间、楼层控制一盏灯，来为自己提供方便。

从图片看这个开关是一个多控开关，也有人叫中间开关，在电工里也叫双刀双掷开关。

解释一下：多控开关：它能在多个地方控制一盏灯，当然它还需要跟其他开关配合使用。

接法一：两个双联开关+一个多控开关 = 三个位置控制一盏灯接线如图所示：1P+N型号的漏电保护开关其实也只能控制一根火线的通，断，只是添加了一根零线，在空气开关的内部组成了一个零序电流互感器，这样起到了短路，漏电保护的作用。

其接线的方法是火线，零线接到漏电开关的上桩头，一般火线接到漏电开关上桩头的左边桩头上，零线接到上桩头的右边桩头上。

这种开关一般用在插座回路上。

开关怎么接线1、开关接线柱一般标有"L"，"L1"，"L2"。

当L端进线时，L1和L2有一端和L接通，按动开关后，L1和L2的另一端和L接通。

2、先用斜口钳将线剥好皮，注意不要留有太长线头，以免触碰到。

3、以左端开关的L作为火线输入，两个开关的L1和L2对应接线，然后将右边开关L接至照明灯一端，照明灯另一端接零线。

4、接好线后一定注意将照明灯两侧的线头用绝缘胶带包裹好，防止漏电；5、最后留出的火线与零线接上插头就完成接线的步骤了；注意事项：在实际操作中一定注意关闭电源再维修或安装；。

开关常见接线方法：单控开关接线方法：1、单控一开接线方法：火线接L L1接控制线直接连到灯具2单控二开接线方法：火线分别接到L1 L2 L11 L21分别接控制线直接连到灯具3、单控三开接线方法：火线分别接到L1 L2 L3 L11 L21 L31分别接控制线直接连到灯具4、单控四开接线方法：火线分别接到L1 L2 L3 L4 L11 L21 L31 L41分别接控制线直接连到灯具双控开关接线方法：1、双控一开接线方法：火线接其一开关L 双控线分别由一个开关的L1接到配对开关的L1，L2接到配对开关L2，连接灯具控制线接到另一配对开关的L2、双控二开接线方法：双控二开由两个双控一开组成，L1 L11 L12和L2 L21 L22为两个独立的回路，接方参照双控一开3、双控三开接线方法：双控三开由三个双控一开组成，L1 L11 L12和L2 L21 L22和L3 L31 L32为三个独立的回路，接方参照双控一开4、双控二开接线方法：双控二开由两个双控一开组成，L1 L11 L12和L2 L21 L22和L3 L31 L32和L4 L41 L42为两个独立的回路，接方参照双控一开单控一开带五孔插座接线方法：火线接到L 再从L1接到Lc 零线接到N 地线接到E（如果没有地线可以不接）触摸开关接线方法：1、单控一开接线方法：火线接L 控制线从L2接到灯具2、单控二开接线方法：火线接L 控制线分别从L1 L2接到灯具3、单控三开接线方法：火线接L 控制线分别从L1 L2 L3接到灯具4、双控一开接线方法：火线接L 双控线由一个开关的A接到另一个开关的A，一个开关的B接到另一个开关的B, 接灯具的控制线接到另一个开关的L2 通电30秒后按住接火线的触摸开关5秒以上，听到“嘀”的一声则配对成功。

5、双控二开接线方法：火线接L 双控线由一个开关的A接到另一个开关的A，一个开关的B接到另一个开关的B, 接灯具的控制线接到另一个开关的L1 和L2，通电30秒后按住接火线的触摸开关5秒以上，听到“嘀”的一声则配对成功。

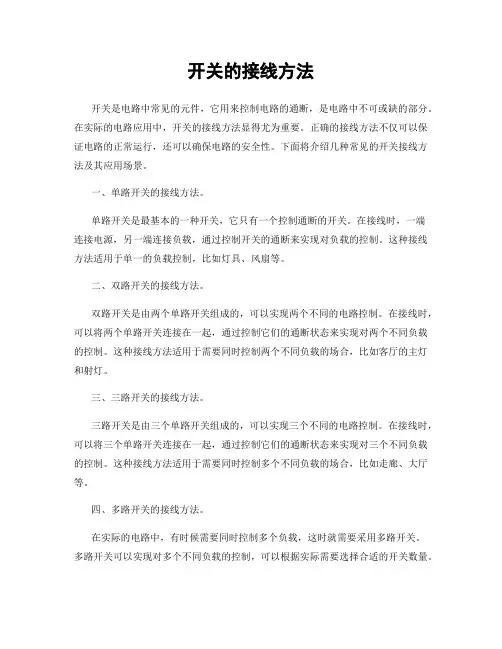

开关的接线方法开关是电路中常见的元件，它用来控制电路的通断，是电路中不可或缺的部分。

在实际的电路应用中，开关的接线方法显得尤为重要。

正确的接线方法不仅可以保证电路的正常运行，还可以确保电路的安全性。

下面将介绍几种常见的开关接线方法及其应用场景。

一、单路开关的接线方法。

单路开关是最基本的一种开关，它只有一个控制通断的开关。

在接线时，一端连接电源，另一端连接负载，通过控制开关的通断来实现对负载的控制。

这种接线方法适用于单一的负载控制，比如灯具、风扇等。

二、双路开关的接线方法。

双路开关是由两个单路开关组成的，可以实现两个不同的电路控制。

在接线时，可以将两个单路开关连接在一起，通过控制它们的通断状态来实现对两个不同负载的控制。

这种接线方法适用于需要同时控制两个不同负载的场合，比如客厅的主灯和射灯。

三、三路开关的接线方法。

三路开关是由三个单路开关组成的，可以实现三个不同的电路控制。

在接线时，可以将三个单路开关连接在一起，通过控制它们的通断状态来实现对三个不同负载的控制。

这种接线方法适用于需要同时控制多个不同负载的场合，比如走廊、大厅等。

四、多路开关的接线方法。

在实际的电路中，有时候需要同时控制多个负载，这时就需要采用多路开关。

多路开关可以实现对多个不同负载的控制，可以根据实际需要选择合适的开关数量。

在接线时，需要根据具体的电路布局来确定每个开关的位置和连接方式，以实现对各个负载的精确控制。

总结：开关的接线方法多种多样，可以根据实际需要选择合适的开关类型和数量。

在接线时，需要仔细阅读开关的说明书，了解每个接线端子的含义，确保正确连接。

同时，还需要注意接线的牢固性和绝缘性，以确保电路的安全性和可靠性。

希望本文对您在实际应用中遇到的开关接线问题有所帮助。

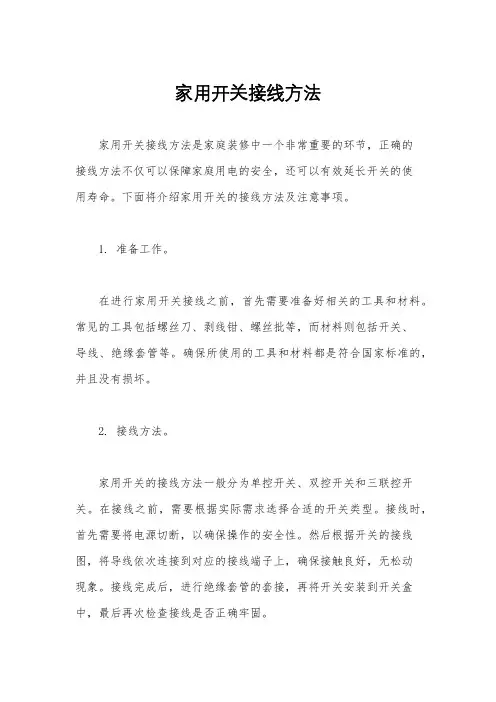

家用开关接线方法家用开关接线方法是家庭装修中一个非常重要的环节，正确的接线方法不仅可以保障家庭用电的安全，还可以有效延长开关的使用寿命。

下面将介绍家用开关的接线方法及注意事项。

1. 准备工作。

在进行家用开关接线之前，首先需要准备好相关的工具和材料。

常见的工具包括螺丝刀、剥线钳、螺丝批等，而材料则包括开关、导线、绝缘套管等。

确保所使用的工具和材料都是符合国家标准的，并且没有损坏。

2. 接线方法。

家用开关的接线方法一般分为单控开关、双控开关和三联控开关。

在接线之前，需要根据实际需求选择合适的开关类型。

接线时，首先需要将电源切断，以确保操作的安全性。

然后根据开关的接线图，将导线依次连接到对应的接线端子上，确保接触良好，无松动现象。

接线完成后，进行绝缘套管的套接，再将开关安装到开关盒中，最后再次检查接线是否正确牢固。

3. 注意事项。

在进行家用开关接线时，有一些注意事项需要特别注意。

首先是要选择质量可靠的开关和导线，不要因为贪图便宜而购买劣质产品，以免造成安全隐患。

其次是要严格按照接线图进行接线，不得随意更改接线顺序，以免造成短路或其他安全问题。

另外，在接线完成后，一定要进行漏电保护器的测试，确保没有漏电现象。

最后，接线完成后一定要进行功能性测试，确保开关的正常使用。

总结。

家用开关的接线方法并不复杂，但是在进行接线时一定要保持专注和细心，确保每一个步骤都正确无误。

只有这样，才能保障家庭用电的安全，让家人远离电气事故的危险。

希望本文的介绍能够对大家在家用开关接线方面有所帮助。

家用开关接线方法家用开关接线方法是家庭装修中常见的一项工作，正确的接线方法不仅可以保证家用电路的安全可靠，还可以方便日常使用。

在进行家用开关接线时，需要注意一些关键的步骤和技巧，下面将为大家详细介绍家用开关接线的方法。

首先，进行家用开关接线之前，需要做好准备工作。

首先确保断开电源，以免发生触电事故。

其次，准备好需要使用的工具和材料，例如螺丝刀、电线切割工具、绝缘胶带等。

在进行接线时，需要根据实际情况选择合适的开关和电线，并严格按照电路图进行接线。

接下来，我们来介绍家用开关的接线方法。

首先是单路开关的接线方法。

在进行单路开关接线时，首先需要将电源线、灯具线和开关线分别剥去一定长度的绝缘层，然后使用绝缘胶带将它们连接好。

接着，将电源线和灯具线分别连接到开关的两个端子上，确保连接牢固。

最后，将开关线连接到开关的另一个端子上，接线完成后，用绝缘胶带将接线部分进行包裹，以确保安全可靠。

接下来是双路开关的接线方法。

双路开关是指可以同时控制两个灯具的开关，接线方法相对复杂一些。

在进行双路开关接线时，需要根据电路图正确连接每条线路，确保开关可以独立控制两个灯具。

在接线时，需要特别注意每根线的颜色和用途，确保不会出现接错线的情况。

最后是三路开关的接线方法。

三路开关可以同时控制三个灯具，接线方法相对更加复杂。

在进行三路开关接线时，需要根据电路图正确连接每条线路，并严格按照颜色和位置进行接线。

在接线完成后，需要进行仔细的检查，确保每个开关都可以独立控制对应的灯具。

总的来说，家用开关接线方法需要在断电的情况下进行，确保安全可靠。

在进行接线时，需要根据实际情况选择合适的开关和电线，并严格按照电路图进行接线。

在接线完成后，需要进行仔细的检查，确保每个开关都可以独立控制对应的灯具。

希望以上介绍的家用开关接线方法可以帮助大家更好地进行家庭装修工作。

史上最全的开关、插座接线方法实物图，画图的人太牛了经常被问及双控怎么接，多控怎么接，单控五孔插座怎么接？这些问题不难，但是每个人都重复一遍又太费口舌。

这两天难得有时间，干脆把常用的开关插座接线图一股脑全画出来，需要哪种自己找吧！一般人家装修或电路改造，有这些图也足够了。
