蜂鸣器工作基本知识介绍及并联电阻基础知识

蜂鸣器工作基本知识介绍及并联电阻基础知识蜂鸣器是一种可以发出持续或间歇性蜂鸣声的电子元件，它由振膜和驱动电路组成。

振膜是蜂鸣器的核心部件，它通过电驱动产生机械振动，进而产生声音。

蜂鸣器广泛应用于电子设备、家电、汽车、钟表等领域，用于提醒、警报、报警等功能。

蜂鸣器的工作原理是通过电磁感应或压电效应实现的。

电磁感应式蜂鸣器使用电磁线圈产生磁场，通过振膜上的铁片受到磁力作用而振动，从而产生声音。

压电式蜂鸣器利用压电振荡器产生高频振荡信号，通过振膜的振动产生声音。

蜂鸣器的声音频率可以通过驱动电路的设计来调节，通常可以调节的频率范围在1kHz到20kHz之间。

蜂鸣器的音量可以通过改变振膜的振幅来调节，一般可以通过改变驱动电压的大小来控制。

对于蜂鸣器的驱动电路，常见的有两种类型：直流驱动电路和交流驱动电路。

直流驱动电路是通过直流电源来驱动蜂鸣器的，它的电路结构简单，适用于简单的声音提醒功能。

交流驱动电路则是通过交流电源来驱动蜂鸣器，它的设计复杂一些，但音质更好，可以实现高质量的声音输出。

并联电阻是电路中的一种常见的电阻连接方式。

当电阻器的两个端点连接在电路中的不同分支上时，它们被称为并联电阻，简称并阻。

并联电阻的特点是：在并联电阻中，电流分为几个不同的分支，而每个分支的电流大小与其对应的电阻成反比例关系。

并联电阻的等效电阻计算可以使用以下公式：1/Requivalent = 1/R1 + 1/R2 + 1/R3 + ...其中，Requivalent为并联电阻的等效电阻，R1、R2、R3等为并联电阻的各个分支的电阻。

并联电阻的等效电阻计算方法有两种常见的形式：分数求和法和倒数求和法。

在分数求和法中，将每个分支的电阻都倒数后相加，再将和的倒数即为并联电阻的等效电阻。

在倒数求和法中，将每个分支的电阻直接相加，再将和的倒数即为并联电阻的等效电阻。

并联电阻在电路中的应用非常广泛，常见的应用包括电子设备的保护电路、电流分流电路、电阻分压电路等。

蜂鸣器的简单介绍：蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。

蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。

蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“ZZG”、“LB”、“JD”等）表示。

1.分类：蜂鸣器可分为有源蜂鸣器和无源蜂鸣器。

有源蜂鸣器与无源蜂鸣器的区别：注意：这里的“源”不是指电源，而是指震荡源。

也就是说，有源蜂鸣器内部带震荡源，所以只要一通电就会叫；而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫。

必须用2K-5K的方波去驱动它。

有源蜂鸣器往往比无源的贵，就是因为里面多个震荡电路。

无源蜂鸣器的优点是：1）. 便宜2). 声音频率可控，可以做出“多来米发索拉西”的效果3). 在一些特例中，可以和LED复用一个控制口有源蜂鸣器的优点是：程序控制方便。

2.蜂鸣器的驱动方式：由于自激蜂鸣器是直流电压驱动的，不需要利用交流信号进行驱动，只需对驱动口输出驱动电平并通过三极管放大驱动电流就能使蜂鸣器发出声音，很简单，这里就不对自激蜂鸣器进行说明了。

这里只对必须用1/2duty 的方波信号进行驱动的他激蜂鸣器进行说明。

单片机驱动他激蜂鸣器的方式有两种：一种是PWM 输出口直接驱动，另一种是利用I/O 定时翻转电平产生驱动波形对蜂鸣器进行驱动。

PWM 输出口直接驱动是利用PWM 输出口本身可以输出一定的方波来直接驱动蜂鸣器。

在单片机的软件设置中有几个系统寄存器是用来设置PWM 口的输出的，可以设置占空比、周期等等，通过设置这些寄存器产生符合蜂鸣器要求的频率的波形之后，只要打开PWM 输出，PWM 输出口就能输出该频率的方波，这个时候利用这个波形就可以驱动蜂鸣器了。

比如频率为2000Hz 的蜂鸣器的驱动，可以知道周期为500μs，这样只需要把PWM 的周期设置为500μs，占空比电平设置为250μs，就能产生一个频率为2000Hz 的方波，通过这个方波再利用三极管就可以去驱动这个蜂鸣器了。

蜂鸣器工作原理介绍及并联电阻原理目前市场上广泛使用的蜂鸣器有电磁式与压电式，我司使用的蜂鸣器以压电式为主。

压电式蜂鸣器主要由多谐振荡器，压电蜂鸣片（以压电陶瓷为主，如下图所示），阻抗匹配器及共鸣箱，外壳等组成。

其主要原理是以压电陶瓷的压电效应，来带动金属片的震动而发声。

压电蜂鸣片压电陶瓷其实是一能够将机械能和电能互相转换的功能陶瓷材料。

所谓压电效应是指某些介质在受到机械压力时，哪怕这种压力微小得像声波振动那样小，都会产生压缩或伸长等形状变化，引起介质表面带电，便会产生电位差，这是正压电效应。

反之，施加激励电场或电压，介质将产生机械变形，产生机械应力，称逆压电效应。

如果压力是一种高频震动，则产生的就是高频电流。

而高频电信号加在压电陶瓷上时，则产生高频声信号（机械震动），这就是我们平常所说的超声波信号。

也就是说，压电陶瓷具有机械能与电能之间的转换和逆转换的功能。

压电式蜂鸣器就是运用其将电能转换问机械能的逆压电效应。

压电蜂鸣器的主要应用电路如下图所示，R为阻抗匹配电阻。

蜂鸣器端口信号主控芯片端口信号R=1K时蜂鸣器两端信号蜂鸣器两端，以及当R=1K时，其等效电容的放电时间为46us蜂鸣器两端，以及当R=100Ω时，其等效电容的放电时间为6.8us蜂鸣器两端，以及当R=10K时，其等效电容不能完全放电完成而阻抗匹配器阻值的选取，推荐值为R=VDC*100Ω，我司蜂鸣器两端的电压为10V~12V,因此选取阻值为R=10*100Ω=1000Ω=1KΩ.现就目前我司使用的一款PA-2220B03为例进行说明：其内部等效电路如下图所示：1.SPECIFICATIONS (规格)Part No. PA-2220B03Item (项目) Specifications [规格] Conditions[条件]Operating voltage (Vp-p)工作电压1~25Vp-pMin Sound PressureLevel最小输出声压min 85dBAt 2000Hz/9Vp-p SquareWave/10cmResonant Frequency (Hz)额定频率2.0±0.3kHz Operating Temperature(℃)工作温度-20~+70Storage Temperature (℃)储存温度-30~+80Case Material/Color 外壳材料及颜色PPO/Black (聚苯醚，黑色) 阻燃等级：V0Weight (g)2.5g重量标准测试条件：温度25±3℃，湿度60±10% R.H.2.DIMENSIONS (尺寸)Unit: mm 未注公差:±0.53.FREQUENCY AND VOLTAGE RESPONSE (频率曲线图)蜂鸣器声级与驱动电压的关系，接近线性关系：4.TEST METHOD(测试方法)SOUND PRESSURE LEVEL,CONSUMPTION(声压测试线路图)TEST CIRCUIT (测试电路)5.RELIABILITY TEST (可靠性试验项目)6. RELIABILITY TEST (可靠性试验项目)以上面测试电路为例，通过计算可知匹配电阻的取值范围，假设三极管放大倍数为200，控制频率为2KHz ，控制电压为5V ，三极管基极限流电阻为1K Ω，蜂鸣器的等效电容为25000PF 。

蜂鸣器工作原理介绍及并联电阻原理蜂鸣器是一种常见的电子元件，广泛应用于警报、提示、提醒等场景。

它通过产生特定频率的声音来引起人们的注意。

本文将介绍蜂鸣器的工作原理以及并联电阻在蜂鸣器电路中的应用原理。

一、蜂鸣器的工作原理蜂鸣器一般由震动片（振膜）、磁体和外壳组成。

在工作时，震动片受到固定频率和振幅的电信号的作用，产生震动，进而使得空气中的分子发生振动，形成声波。

这个过程和扬声器的工作原理类似，只不过蜂鸣器的振动部分较小而已。

具体而言，蜂鸣器的振动片一般是由压电材料制成。

压电材料受到电场作用时，会产生机械位移。

当施加电信号到蜂鸣器时，振动片将根据电信号的频率和振幅而产生相应的振动。

这样，振动片将产生声音，并经由外壳放大和传播。

二、并联电阻在蜂鸣器电路中的应用原理并联电阻在蜂鸣器电路中起到了重要的作用。

蜂鸣器本身是一种包含有源元件（振动片）的无源元件（磁体）的结构，因此需要一个合适的电路来调节电流和电压。

在蜂鸣器电路中，常常会使用并联电阻来限制电流的大小。

并联电阻的阻值可以根据需要来选择，以控制振动片的振幅和音量。

具体来说，当并联电阻的阻值较大时，电流会减小，振动片的振幅也会减小，从而使得蜂鸣器发出的声音变得较小；而当并联电阻的阻值较小时，电流增加，振动片的振幅也随之增大，从而使得蜂鸣器发出的声音变大。

并联电阻的阻值选择一般由具体的应用需求决定。

在实际的设计过程中，可以根据蜂鸣器所需要的音量大小和功耗等因素来选择合适的电阻值。

综上所述，蜂鸣器是一种常见的电子元件，通过产生震动及振荡来产生特定频率的声音。

蜂鸣器的振动片受到电信号的作用，产生相应的振动并放大传播。

而并联电阻在蜂鸣器电路中起到了限流和调节音量的作用，通过选择合适的阻值来控制振动片的振幅和蜂鸣器发出的声音大小。

蜂鸣器工作原理的了解及并联电阻的应用原理对于电子工程师和爱好者来说是非常重要的基础知识。

蜂鸣器工作原理介绍及并联电阻原理蜂鸣器是一种常见的电子元件，广泛应用于各种电子设备中。

它的作用是发出声音信号，用于警报、提示或提醒等功能。

本文将介绍蜂鸣器的工作原理，并着重探讨蜂鸣器中的并联电阻原理。

蜂鸣器的工作原理蜂鸣器的工作原理基于压电效应或电磁感应效应。

其中，压电式蜂鸣器是应用最广泛的一种。

1. 压电式蜂鸣器的工作原理压电式蜂鸣器由压电陶瓷材料构成，其内部有一电极。

当电极接收到电压信号时，压电陶瓷材料会发生压电效应，使得陶瓷材料发生形变。

这种形变会引起蜂鸣器内部结构的振动，产生声音。

具体而言，压电式蜂鸣器的工作过程如下：当外加正向电压施加到压电蜂鸣器的电极上时，电极与陶瓷间的电场引起了陶瓷的两种变形。

一种是压电形变，即陶瓷的长度和厚度发生微小的变化；另一种是转换形变，即陶瓷的横向挤压和纵向伸张变形。

这种形变通过蜂鸣器的共振结构放大，并由共振结构产生声音效果。

通过调节电压的频率和幅度，我们可以控制蜂鸣器发出的声音频率和音量。

2. 电磁式蜂鸣器的工作原理电磁式蜂鸣器是采用电磁感应原理工作的。

它由一个线圈和一个振动片组成。

当电流通过线圈时，会生成一个磁场。

这个磁场使得振动片受到吸引力，使得振动片与线圈之间的空隙变小。

当输入电流停止或改变方向时，磁场也会发生变化，导致振动片的位置发生改变。

由于振动片的快速振动，产生空气压力的变化，从而发出声音。

通过变化电流的频率和幅度，我们可以调整蜂鸣器发出声音的频率和音量。

并联电阻原理在蜂鸣器的工作过程中，为了控制蜂鸣器发出的声音的音量，常常会使用并联电阻来实现。

并联电阻原理是指将一个或多个阻值相等的电阻与蜂鸣器并联连接。

这时，电流会在并联电阻和蜂鸣器之间分流。

具体而言，如果蜂鸣器的阻抗为R1，外加电压为V，电阻阻抗为R2，则根据并联电阻的特性得出以下关系：V = I × (R1 + R2)其中，I表示电流。

由于并联电路中电流的总和等于电流在不同支路中的分流之和，所以可以通过调节并联电阻的阻值来控制电流大小，从而影响蜂鸣器的音量。

蜂鸣器知识点总结一、蜂鸣器的工作原理蜂鸣器的工作原理比较简单，它由一个发声元件和一个驱动电路组成。

发声元件一般使用压电陶瓷和震动片，当外加电压施加到压电陶瓷或者震动片上时，它们就会产生机械振动，从而发出声音。

这个振动的频率就是蜂鸣器的声音频率。

驱动电路一般由振荡器和功率放大器组成。

振荡器负责产生一定频率的电信号，当这个信号传递到发声元件上时，就可以驱动发声元件振动并发出声音。

功率放大器则起到放大电信号的作用，以保证发声元件发出足够的声音。

二、蜂鸣器的分类蜂鸣器主要可以分为有源式和无源式两种。

有源式蜂鸣器内置了驱动电路，并且可以直接接到电源上工作，因此使用比较方便。

无源式蜂鸣器则需要外接一个外部驱动电路，一般来说它的声音效果要好一些。

从声音频率上来分，蜂鸣器又可以分为单音蜂鸣器和多音蜂鸣器。

单音蜂鸣器只能发出固定频率的声音，而多音蜂鸣器则可以发出不同频率的声音，因此使用更加灵活。

此外，根据尺寸和形状的不同，蜂鸣器还有圆形、方形、长方形等多种形状，以适应不同的应用场景。

三、蜂鸣器的应用领域蜂鸣器在各种电子设备中都有广泛的应用，下面将主要介绍几个主要的应用领域。

1. 家用电器蜂鸣器在家用电器中是常见的元件，比如微波炉、电热水壶、洗衣机等。

它们可以用来提示设备的工作状态或者提醒用户注意事项，比如微波炉工作结束时就会发出蜂鸣声。

2. 汽车汽车中也是蜂鸣器的主要应用场景之一，比如在倒车时就会发出“滴滴”声来提示驾驶员。

另外，蜂鸣器也可以用来作为车辆的报警声音。

3. 工业控制系统在工业控制系统中，蜂鸣器也是非常重要的一种元件，比如在机床、生产线等设备中就会用到蜂鸣器来进行报警提示。

4. 电子玩具电子玩具中常常会使用多音蜂鸣器，它可以根据不同的情况发出不同的声音，从而增加玩具的趣味性。

四、蜂鸣器的未来发展趋势随着电子科技的不断发展，蜂鸣器也在不断地进行创新和改进。

未来蜂鸣器可能会朝着以下几个方面进行发展。

1. 多功能化未来的蜂鸣器可能会集成更多的功能，比如温度传感器、湿度传感器等，以适应更加复杂的应用场景。

蜂鸣器的介绍Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT蜂鸣器的介绍一）蜂鸣器的介绍1．蜂鸣器的作用蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。

2．蜂鸣器的分类蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。

3．蜂鸣器的电路图形符号蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。

（二）蜂鸣器的结构原理1．压电式蜂鸣器压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。

有的压电式蜂鸣器外壳上还装有发光二极管。

多谐振荡器由晶体管或集成电路构成。

当接通电源后（~15V直流工作电压）,多谐振荡器起振,输出~的音频信号，阻抗匹配器推动压电蜂鸣片发声。

压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。

在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。

2．电磁式蜂鸣器电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。

接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。

振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。

一、常规电磁蜂鸣器产品是如何工作的无源电磁蜂鸣器工作原理是：交流信号通过绕在支架上的线包在支架的芯柱上产生一交变的磁通，交变的磁通和磁环恒定磁通进行叠加，使钼片以给定的交流信号频率振动并配合共振腔发声。

产品的整个频率和声压的响应曲线与间隙值、钼片的固有振动频率（可粗略折射为小钼片的厚度）、外壳（亥姆霍兹共振声腔）频率、磁环的磁强漆包线的线径有直接关系。

二、常规电磁无源蜂鸣器产品由哪些材料组成三、常规压电蜂鸣器产品是如何工作的压电蜂鸣片是将高压极压化后的压电陶瓷片黏贴于振动金属片上。

当添加交流电压后,会因为压电效应,而生成机械变形伸展及收缩，利用此特性使金属片振动而发出声响1、周边支持方式-将蜂鸣片外径边缘固定于共振腔内，一般采无回授式蜂鸣片,而其蜂鸣片须与共振腔频率搭配,才会有较高的音压输出,并由外部振荡电路生成推动信号,使蜂鸣器发出声音.节点支持方式-将蜂鸣片固定于约与陶瓷片直径同尺寸的环形结构内。

蜂鸣器工作原理介绍及并联电阻原理不知道您有没有过这样的经历，就是在家里找东西的时候，怎么都找不到，急得满头大汗。

突然，听到一阵“滴滴滴”的声音，原来是手机的闹钟响了，提醒您该做什么事情了。

这“滴滴滴”的声音，就是由蜂鸣器发出来的。

那蜂鸣器到底是怎么工作的呢？咱们一起来瞧瞧。

蜂鸣器呀，就像是一个会唱歌的小喇叭，但它唱歌的方式可有点特别。

简单来说，蜂鸣器分为两种，一种是电磁式蜂鸣器，另一种是压电式蜂鸣器。

先来说说电磁式蜂鸣器。

它的工作原理就好像是一个小小的电磁起重机。

里面有一个线圈，当有电流通过这个线圈的时候，就会产生磁场。

这个磁场就像一只无形的大手，会拉动一个铁片或者铁针，让它们不停地振动，从而发出声音。

您可以想象一下，这就像是有个看不见的大力士在推着铁片来回晃动，于是就有了“嗡嗡嗡”的声音。

再讲讲压电式蜂鸣器。

这玩意儿的原理就更神奇啦！它里面有一种特殊的材料，叫做压电陶瓷。

当给压电陶瓷加上电压的时候，它就会因为压电效应而发生变形，产生振动，进而发出声音。

这种感觉就好像是给一个调皮的小孩一点刺激，他就忍不住跳起来一样。

说完蜂鸣器，咱们再聊聊并联电阻的原理。

您有没有试过同时打开好几盏灯？如果有，那您其实已经在不知不觉中用到了并联电阻的原理啦。

在一个电路中，如果把电阻像排队一样一个接一个地连起来，这叫串联。

但如果把电阻像树枝分叉一样分别连接在电路的两端，这就是并联。

并联电阻有个很有趣的特点，就是各个电阻两端的电压是相等的。

比如说，家里的几个灯泡并联在电路中，每个灯泡两端的电压都是 220 伏，它们都能正常发光。

那并联电阻到底有啥用呢？比如说，我们想增加电路的总电流，就可以通过并联电阻来实现。

想象一下，电路就像是一条马路，电阻就像是马路上的车辆。

如果只有一条车道，能通过的车就少；但如果多开几条并行的车道，能通过的车不就多了嘛，这电流也就增大了。

还有哦，并联电阻可以起到分流的作用。

就像水流通过几条不同的水管，每条水管里流过的水就会少一些，电阻也是这样，电流会根据电阻的大小分配到不同的支路上。

硬件电路开发中蜂鸣器常用知识蜂鸣器是一种电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。

蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。

蜂鸣器在电路中用字母“H”或“HA”表示。

蜂鸣器的结构原理1、压电式蜂鸣器：压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。

有的压电式蜂鸣器外壳上还装有发光二极管。

多谐振荡器由晶体管或集成电路构成。

当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。

压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。

在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。

压电式蜂鸣器2、电磁式蜂鸣器：电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。

接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。

振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。

电磁式蜂鸣器有源蜂鸣器和无源蜂鸣器1、有源蜂鸣器有源蜂鸣器直接接上额定电源就可连续发声，有源蜂鸣器工作的理想信号是直流电。

因为蜂鸣器内部有一简单的振荡电路，能将恒定的直流电转化成一定频率的脉冲信号，从面实出磁场交变，带动钼片振动发音。

但是在某些有源蜂鸣器在特定的交流信号下也可以工作，只是对交流信号的电压和频率要求很高，此种工作方式一般不采用。

有源蜂鸣器2、无源蜂鸣器无源蜂鸣器和电磁扬声器一样，需要接在音频输出电路中才能发声，原因在于内部没有驱动电路。

无源蜂鸣器工作的理想信号是方波信号。

如果直接给予直流信号时，无源蜂鸣器是不发声的。

这是因为因为磁路恒定，钼片不能振动发音。

无源蜂鸣器蜂鸣器播放音乐：一般说来，单片机用蜂鸣器演奏音乐是单音频率，并不包含相应幅度的谐波频率，也就是说不能发出多种音色的声音。

因此单片机用蜂鸣器奏乐只需弄清楚两个概念就可以了：也就是“音调”和“节拍”。

知识汇总1)蜂鸣器的介绍1．蜂鸣器的作用蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。

2．蜂鸣器的分类蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。

3．蜂鸣器的电路图形符号蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。

2)蜂鸣器的分类蜂鸣器根据结构不同分为压电式蜂鸣器和电磁式蜂鸣器；无论是压电式蜂鸣器还是电磁式蜂鸣器，都有有源和无源的区分，其中，“有源”是指蜂鸣器本身内含驱动了，直接给它一定的电压就可以响；“无源”是需要靠外部的驱动才可以响的1.蜂鸣器的结构原理压电式蜂鸣器：以压电陶瓷的压电效应，来带动金属片的振动而发声，主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。

有的压电式蜂鸣器外壳上还装有发光二极管。

多谐振荡器由晶体管或集成电路构成。

当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。

压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。

在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。

压电式蜂鸣器需要比较高的电压才能有足够的音压,一般建议为9V以上。

压电的有些规格，可以达到120dB以上，较大尺寸的也很容易达到100dB电磁式蜂鸣器：用电磁的原理，通电时将金属振动膜吸下，不通电时依振动膜的弹力弹回，由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。

接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。

振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。

用1.5V就可以发出85dB以上的音压了，唯消耗电流会大大的高于压电式蜂鸣器，2.有源蜂鸣器和无源蜂鸣器有源蜂鸣器直接接上额定电源(新的蜂鸣器在标签上都有注明)就可连续发声，有源蜂鸣器工作的理想信号是直流电，通常标示为VDC、VDD等。

蜂鸣器知识点1. 蜂鸣器简介蜂鸣器是一种常见的声音产生器，其结构简单，体积小，广泛应用于各种电子设备中。

它能够通过振动发出不同频率的声音信号，常用于警报、提醒和音乐播放等功能。

2. 蜂鸣器的工作原理蜂鸣器的工作原理基于压电效应或磁电效应。

在压电蜂鸣器中，一个压电陶瓷片被固定在金属板上，当施加电压时，压电陶瓷片会发生形变，从而产生声音。

在磁电蜂鸣器中，一个铁心由线圈包围，当电流通过线圈时，铁心会振动产生声音。

3. 蜂鸣器的连接方式蜂鸣器可以通过不同的连接方式来实现不同的功能。

最常见的连接方式有两种：直流连接和方波连接。

3.1 直流连接直流连接方式下，蜂鸣器的一个引脚连接到正极，另一个引脚连接到负极。

当施加电压时，蜂鸣器会持续发出一种固定频率的声音。

3.2 方波连接方波连接方式下，蜂鸣器的一个引脚连接到输入信号的引脚，另一个引脚连接到地。

通过改变输入信号的频率和占空比，可以产生不同频率和不同长度的声音。

4. 蜂鸣器的应用蜂鸣器广泛应用于各种电子设备中，以下是一些常见的应用场景：4.1 警报和提醒功能蜂鸣器可以用于发出警报和提醒的声音，例如火灾报警器、汽车倒车提醒器等。

4.2 电子钟和定时器蜂鸣器可以用于制作电子钟和定时器，通过发出不同频率和长度的声音来提醒用户。

4.3 游戏和玩具蜂鸣器可以用于电子游戏和玩具中，通过发出声音增加用户的游戏体验。

4.4 音乐播放器蜂鸣器可以通过产生不同频率的声音，模拟音乐的音调，实现简单的音乐播放功能。

5. 使用注意事项在使用蜂鸣器时，需要注意以下几点：5.1 电压和电流蜂鸣器通常需要特定的工作电压和电流。

使用时应确保提供适当的电压和电流，以免损坏蜂鸣器。

5.2 频率和占空比蜂鸣器的声音频率和占空比会影响声音的音调和长度。

在设计电路时，需要根据需求选择适当的频率和占空比。

5.3 工作温度蜂鸣器的工作温度范围有限，应在规定的温度范围内使用，以确保其正常工作。

结论蜂鸣器是一种常见的声音产生器，常用于警报、提醒和音乐播放等功能。

蜂鸣器中的电阻作用原理
蜂鸣器是一种电声转换设备，它是由震荡器、电驱动器和共振器组成的。

其中，震荡器产生高频电信号，电驱动器将信号转换成机械振动，共振器共振放大机械振动，从而产生声音。

在蜂鸣器中，电阻是一个重要的组成部分，其主要作用是控制电流大小和流过时间。

当电路中通入电流时，电阻会阻碍电流的流动，从而调节电流大小和流过时间。

在蜂鸣器中，电阻的大小和电流流过时间的长短会影响震荡器的工作频率和输出音量。

因此，电阻在蜂鸣器的工作中起着重要的作用，它调节电流大小和流动时间，控制震荡器的工作频率和产生的声音音量。

蜂鸣器知识点归纳总结一、有源蜂鸣器有源蜂鸣器是一种需要外部驱动电路才能正常工作的蜂鸣器。

它通常包含振膜、震动器和控制电路等组成部分。

有源蜂鸣器在工作时需要外部信号驱动，通过载波信号或者数字信号使得振膜产生振动，从而发出清脆的声音。

有源蜂鸣器的优点是音量可调、音色丰富、适用范围广泛，常用于需要发出声音信号的场合，如家电产品、手机、电子玩具等。

有源蜂鸣器的原理是通过外部电路控制振膜的振动频率和幅度，从而使其发出特定频率和音调的声音。

它的控制电路通常由振荡器、放大器和滤波器等组成，通过调节这些部件的参数可以改变蜂鸣器的音量和音调。

有源蜂鸣器的工作电压一般在3V~24V之间，工作电流在10mA~100mA之间，因此需要外部电源供电。

二、无源蜂鸣器无源蜂鸣器是一种不需要外部驱动电路就能发出声音的蜂鸣器。

它通常包含振膜、震动器和共振腔等组成部分。

无源蜂鸣器在工作时通过内部振动元件产生声音，不需要外部驱动信号。

无源蜂鸣器的优点是结构简单、功耗低、使用方便，常用于需要发出简单声音信号的场合，如门铃、火灾报警器、汽车倒车雷达等。

无源蜂鸣器的原理是通过共振腔的共振效应产生声音，它的振动频率和音调由共振腔的结构和材料决定。

因此，无源蜂鸣器的音调通常比较单一，难以调节。

无源蜂鸣器的工作电压一般在3V~12V之间，工作电流在10mA~50mA之间，因此也需要外部电源供电。

总结，有源蜂鸣器和无源蜂鸣器是常见的两种蜂鸣器类型，它们在工作原理、结构特点和适用场合上有所区别。

有源蜂鸣器需要外部驱动电路才能发出声音，音量和音调可调，适用于多种场合；无源蜂鸣器不需要外部驱动信号就能发出声音，音色单一，适用于简单场合。

在选择蜂鸣器时，需要根据具体的使用需求和电路条件来确定合适的类型和参数。

蜂鸣器工作原理介绍及并联电阻原理蜂鸣器是一种常见的电子元件，其主要功能是通过振动发出一定频率的声音。

作为一种基本的声音输出设备，蜂鸣器广泛应用于电子产品、汽车、防盗设备、电子时钟等领域。

本文将介绍蜂鸣器的工作原理以及并联电阻对其工作的影响。

一、蜂鸣器的工作原理蜂鸣器的工作原理可以归纳为两种类型：压电式和磁性式。

1. 压电式蜂鸣器压电式蜂鸣器是将压电陶瓷材料加工后制成的共振器，通过外加电场或在机械应力的作用下，使其发生压电效应，从而引起振动，最终产生声音。

具体来说，压电式蜂鸣器内部首先采用压电陶瓷材料或晶体材料，这些材料在受到外力或电信号刺激时，会形变或振动。

蜂鸣器通常是将压电陶瓷材料加工成一个双面金属片壳，在其中填充蜂窝形陶瓷圆柱，用导线将陶瓷圆柱和金属片壳连接起来。

当外加电场作用于压电陶瓷材料时，圆柱将发生振动，导致壳体发生振荡，从而发出一定频率的声音。

2. 磁性式蜂鸣器磁性式蜂鸣器使用一对磁性铁推和线圈，当通过线圈的电流变化时，铁心即会受到电磁力的作用而振动，这样就能带动薄膜或膜片振动，从而产生声音。

具体来说，磁性式蜂鸣器内部由铁心、线圈和薄膜组成。

线圈一端通电，另一端接地，使得磁性铁心在电磁力的作用下产生振动，从而带动膜片振动，最终发出声音。

二、蜂鸣器并联电阻原理在实际应用中，为了控制蜂鸣器的响度和音调，通常需要对蜂鸣器进行电阻并联，以调节电流大小。

电阻越大，电流越小，蜂鸣器发出的声音也就越小。

并联电阻的数值取决于所选用的蜂鸣器的特性和需要实现的响度和音调。

一般情况下，其数值在10欧姆到1兆欧姆之间。

此外，需注意的是，在对蜂鸣器进行电气连接时，一般需要加入二极管以防止产生反向电势损坏输出端口。

三、结语总之，蜂鸣器是一款基本的声音输出设备，其工作原理可以简单归纳为两种：压电式和磁性式。

此外，为了控制蜂鸣器的音量和音调，通常需要对蜂鸣器进行电阻并联，其数值取决于所选用的蜂鸣器的特性和需要实现的响度和音调。

蜂鸣器工作原理介绍及并联电阻原理目前市场上广泛使用得蜂鸣器有电磁式与压电式,我司使用得蜂鸣器以压电式为主。

压电式蜂鸣器主要由多谐振荡器，压电蜂鸣片（以压电陶瓷为主，如下图所示),阻抗匹配器及共鸣箱,外壳等组成。

其主要原理就是以压电陶瓷得压电效应，来带动金属片得震动而发声。

压电陶瓷其实就是一能够将机械能与电能互相转换得功能陶瓷材料。

所谓压电效应就是指某些介质在受到机械压力时，哪怕这种压力微小得像声波振动那样小，都会产生压缩或伸长等形状变化，引起介质表面带电,便会产生电位差，这就是正压电效应。

反之，施加激励电场或电压，介质将产生机械变形,产生机械应力，称逆压电效应.如果压力就是一种高频震动，则产生得就就是高频电流.而高频电信号加在压电陶瓷上时，则产生高频声信号（机械震动)，这就就是我们平常所说得超声波信号。

也就就是说，压电陶瓷具有机械能与电能之间得转换与逆转换得功能。

压电式蜂鸣器就就是运用其将电能转换问机械能得逆压电效应.压电蜂鸣器得主要应用电路如下图所示,R为阻抗匹配电阻.当脉冲信号为高电平时，通过三级管导通,则在蜂鸣器两端形成一个VDC得电压，使压电陶瓷产生形变。

当脉冲信号为低电平时,通过三极管关断。

此时压电陶瓷形变复原，则在其两端产生一个由机械能转换为电能得电压,此时得电压需要通过阻抗匹配电阻进行释放,从而可使蜂鸣器产生一个稳定频率得声音信号。

如下图所示,幅值与VＤC相等，频率与芯片控制端口频率相等。

压电蜂鸣片蜂鸣器端口信号主控芯片端口信号R=1K时蜂鸣器两端信号蜂鸣器两端,以及当R=1K时,其等效电容得放电时间为46us蜂鸣器两端,以及当R=100Ω时,其等效电容得放电时间为6、8us蜂鸣器两端,以及当R=10K时,其等效电容不能完全放电完成若将其阻抗匹配电阻去除，则压电陶瓷两端得电压无法释放，这样就会在其两端产生一个稳定得电压，大小与VＤC相等，具体如下图所示:而阻抗匹配器阻值得选取，推荐值为R=VDC＊1０0Ω，我司蜂鸣器两端得电压为10V～1２V，因此选取阻值为R=10＊1０0Ω=１000Ω＝1KΩ、现就目前我司使用得一款ＰA－222０B0３为例进行说明:其内部等效电路如下图所示：1.SPECIFICATIＯＮＳ（规格）Paｒt No、PA—222０Ｂ03Item (项目) Sｐeciｆicａｔions [规格］Coｎditions［条件]Ｏperatinｇvoltａge (Ｖp－p）工作电压1~25Vｐ-ｐMｉｎSｏund Pressure Ｌevel最小输出声压ｍin ８5dBＡt ２00０Hｚ/9Vｐ－p Sｑuaｒe Wavｅ/10cmReｓonaｎt Ｆrｅqｕenｃy(Hｚ）额定频率2、0±０、3kHzＯperatｉｎg Temperature(℃）工作温度-20～+70Storaｇe Tempｅraｔure(℃)储存温度－30~＋80Cａse Matｅriａl/Ｃolor 外壳材料及颜色PPO／Ｂｌａcｋ（聚苯醚，黑色) 阻燃等级：V0Weｉght （g）重量2.5g2.ＤIＭＥNSIＯNＳ(尺寸）Ｕｎit：mm 未注公差：±0、53.FＲEQＵENCＹＡND VOLＴAGE RESPＯＮSE(频率曲线图)蜂鸣器声级与驱动电压得关系，接近线性关系:4.TESＴMＥTHOＤ（测试方法）SOＵND PRESSＵRE LＥVEL，CONSUＭPTＩON（声压测试线路图）TＥＳＴCＩＲCUIT（测试电路）5.RELIABILＩTY TEST（可靠性试验项目)ITEM （项目) MＥTHＯD OF TESＴ（试验方法)VARLＡNＣE AFTＥRCONDITIONIＮ（标准)1、ＤｒｙHeat Tｅst（Ｓｔｏrａge）高温放置试验Ａfｔｅr bｅｉnｇplaｃｅd iｎ a chａmber wiｔｈ+8０±２℃for 24０ｈourｓａnｄthen Beiｎg ｐｌaｃeｄiｎnａｔｕraｌｃｏnditiｏnｆor4 hｏurs,buzzer ｓｈalｌBe meaｓured、在+80±２℃得温湿里放置２4０小时后,再在室温下放置4小时后测试Thｅvａlue oｆrｅｓonaｎtｆreqｕency/cｕrrent coｎｓumptiｏn sｈoulｄｂe ｉn ±10％ｐared witｈｉniｔial ones、TheSPＬｓhｏｕｌd be ８5dB2、Cｏld Test(Stｏｒａge）低温放置试验Aｆter beｉnｇpｌaced in a cｈamｂer wｉth -３0±２℃ for 2４0hourｓａｎd thｅn Bｅiｎｇｐlacedｉn natural cｏnditiｏn for 4hｏurs, buzzer shａlｌBｅmeaｓured、在－30±2℃得温湿里放置2４0小时后，再在室温下放置4小时后测试3、TemｐeratureCyclｅTest温度循环试验Make tｈe ｔeｓt foｒ５ｃycleｓwithoutａｐplying ｐower as fig thｅn eｘｐｏse to ｔhｅrｏoｍｔempeｒaｔure for 4hours不接电源按下图做５个周期试验,然后室温下放置4小时再测试4、Humidity Ｔest耐湿性试验Ａｆter bｅingｐlaced in a cｈamber wｉｔh 9０to9５%Ｒ、H、ａt ＋40±２℃fｏｒ２40hoｕrｓand tｈen bｅｉｎg ｐlａｃed ｉｎnaturalconditｉon fｏr 4 ｈours，Buzzeｒshａllｂe ｍeaｓureｄ、在湿度为９0－９５%,温度为+４0±2℃得温湿箱里放置2４0小时后，再在室温下放置4小时后测试6. REL ＩABI ＬITY TEST （可靠性试验项目)以上面测试电路为例，通过计算可知匹配电阻得取值范围,假设三极管放大倍数为20０,控制频率为2ＫH ｚ，控制电压为5Ｖ，三极管基极限流电阻为1K Ω,蜂鸣器得等效电容为２5０00ＰＦ。

蜂鸣器的介绍1.．蜂鸣器的分类蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。

2.．蜂鸣器的电路图形符号蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。

蜂鸣器的结构原理1．压电式蜂鸣器压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。

有的压电式蜂鸣器外壳上还装有发光二极管。

多谐振荡器由晶体管或集成电路构成。

当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。

压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。

在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。

2．电磁式蜂鸣器电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。

接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。

振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。

蜂鸣器的制作（１）制蜂鸣器备电磁铁Ｍ:在长约6厘米的铁螺栓上绕100圈导线,线端留下5厘米作引线,用透明胶布把线圈粘好,以免线圈松开,再用胶布把它粘在一个盒子上,电磁铁就做好了.（２）制备弹片Ｐ：从铁罐头盒上剪下一条宽约２厘米的长铁片，弯成直角，把电磁铁的一条引线接在弹片上，再用胶布把弹片紧贴在木板上．（３）用曲别针做触头Ｑ，用书把曲别针垫高，用胶布粘牢，引出一条导线，如图连接好电路．（４）调节Ｍ与Ｐ之间的距离（通过移动盒子），使电磁铁能吸引弹片，调节触点与弹片之间的距离，使它们能恰好接触，通电后就可以听到蜂鸣声．有源蜂鸣器和无源蜂鸣器教你区分有源蜂鸣器和无源蜂鸣器现在市场上出售的一种小型蜂鸣器因其体积小(直径只有llmm)、重量轻、价格低、结构牢靠，而广泛地应用在各种需要发声的电器设备、电子制作和单片机等电路中。

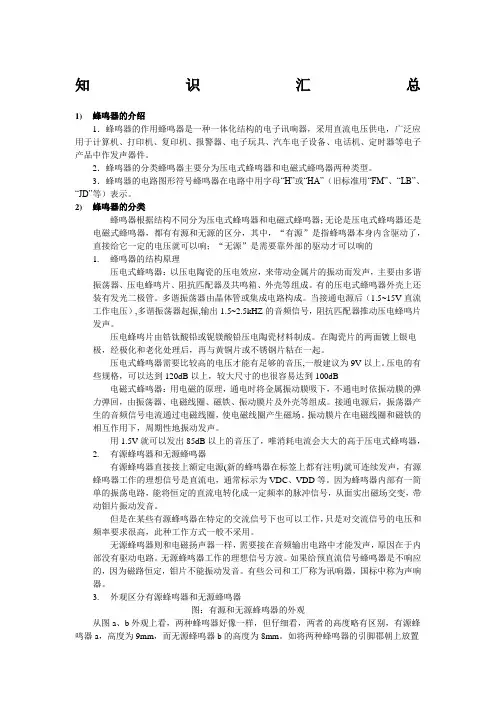

有源蜂鸣器和无源蜂鸣器的外观如图a、b所示。

图：有源和无源蜂鸣器的外观a)有源b)无源从图a、b外观上看，两种蜂鸣器好像一样，但仔细看，两者的高度略有区别，有源蜂鸣器a，高度为9mm，而无源蜂鸣器b的高度为8mm。

蜂鸣器工作原理介绍及并联电阻原理蜂鸣器是一种常见的电子元器件，它被广泛应用于各种电子设备和电路中，用于发出警报、提醒或产生声音效果。

本文将介绍蜂鸣器的工作原理，并着重讲述蜂鸣器中的并联电阻原理。

一、蜂鸣器的工作原理蜂鸣器是一种声音输出设备，它可以将电信号转化为声音信号。

蜂鸣器的工作原理主要涉及到压电效应和磁效应。

1.1 压电效应蜂鸣器中常用的压电材料是压电陶瓷。

当外加电场作用于压电陶瓷时，陶瓷内部的正负电荷会发生重排，导致陶瓷收缩或膨胀。

这种紧凑或松弛的变化将导致蜂鸣器产生声音。

1.2 磁效应蜂鸣器中的磁效应是指当电流通过线圈时，线圈会产生一个磁场。

当线圈周围有可移动的铁心时，磁场会引起铁心的振动，从而产生声音。

综上所述，蜂鸣器的工作原理可以简单概括为：当外加电信号通过蜂鸣器时，电信号会通过压电效应或磁效应转化为机械振动，从而产生声音。

二、并联电阻原理蜂鸣器通常需要与电路中其他元件并联，以实现所需的音效效果。

其中，蜂鸣器中的并联电阻起到了重要作用。

2.1 并联电阻的作用蜂鸣器中的并联电阻主要用于控制蜂鸣器的音量和音调。

通过改变并联电阻的阻值，可以调节蜂鸣器的响度和音调。

2.2 蜂鸣器的电阻特性蜂鸣器的电阻特性通常为非线性特性。

在无并联电阻时，蜂鸣器的声音较为尖锐，音调较高。

而在并联电阻的作用下，蜂鸣器的电压和电流会发生变化，从而改变蜂鸣器的声音。

并联电阻可以通过调节阻值，改变与蜂鸣器并联的电路总电阻，从而改变电压和电流的大小。

当并联电阻增大时，电路总电阻增加，电流减小，蜂鸣器的音量变小。

反之，当并联电阻减小时，电路总电阻减小，电流增加，蜂鸣器的音量变大。

三、实际应用蜂鸣器广泛应用于各种电子设备和电路中，包括但不限于以下几个领域：3.1 电子闹钟和计时器：蜂鸣器可用于发出准确的提醒和警报声音。

3.2 家电产品：蜂鸣器可用于电器故障报警、操作提示等功能。

3.3 汽车电子系统：蜂鸣器可用于汽车的倒车雷达提示、安全警报等。

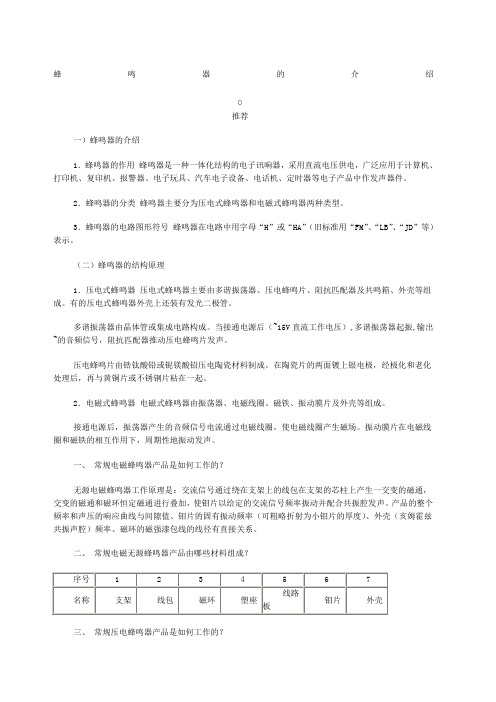

蜂鸣器的介绍推荐一）蜂鸣器的介绍1．蜂鸣器的作用蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。

2．蜂鸣器的分类蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。

3．蜂鸣器的电路图形符号蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。

（二）蜂鸣器的结构原理1．压电式蜂鸣器压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。

有的压电式蜂鸣器外壳上还装有发光二极管。

多谐振荡器由晶体管或集成电路构成。

当接通电源后（~15V直流工作电压）,多谐振荡器起振,输出~的音频信号，阻抗匹配器推动压电蜂鸣片发声。

压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。

在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。

2．电磁式蜂鸣器电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。

接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。

振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。

一、常规电磁蜂鸣器产品是如何工作的？无源电磁蜂鸣器工作原理是：交流信号通过绕在支架上的线包在支架的芯柱上产生一交变的磁通，交变的磁通和磁环恒定磁通进行叠加，使钼片以给定的交流信号频率振动并配合共振腔发声。

产品的整个频率和声压的响应曲线与间隙值、钼片的固有振动频率（可粗略折射为小钼片的厚度）、外壳（亥姆霍兹共振声腔）频率、磁环的磁强漆包线的线径有直接关系。

二、常规电磁无源蜂鸣器产品由哪些材料组成？三、常规压电蜂鸣器产品是如何工作的？压电蜂鸣片是将高压极压化后的压电陶瓷片黏贴于振动金属片上。

当添加交流电压后,会因为压电效应,而生成机械变形伸展及收缩，利用此特性使金属片振动而发出声响1、周边支持方式-将蜂鸣片外径边缘固定于共振腔内，一般采无回授式蜂鸣片,而其蜂鸣片须与共振腔频率搭配,才会有较高的音压输出,并由外部振荡电路生成推动信号,使蜂鸣器发出声音.节点支持方式-将蜂鸣片固定于约与陶瓷片直径同尺寸的环形结构内。
