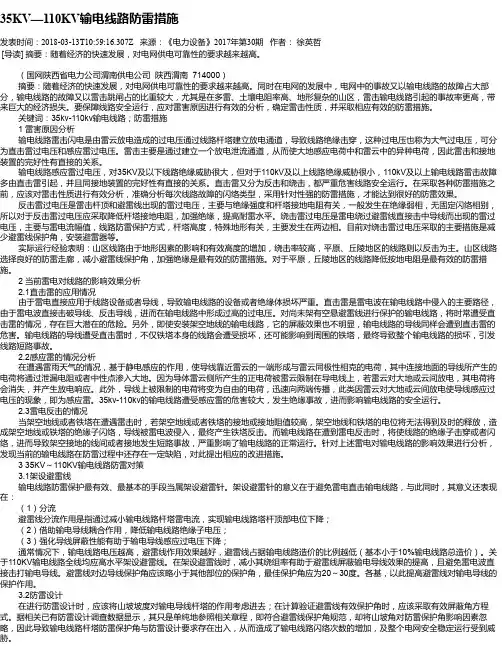

35KV—110KV输电线路防雷措施发表时间：2018-03-13T10:59:16.307Z 来源：《电力设备》2017年第30期作者：徐英哲[导读] 摘要：随着经济的快速发展，对电网供电可靠性的要求越来越高。
（国网陕西省电力公司渭南供电公司陕西渭南 714000）摘要：随着经济的快速发展，对电网供电可靠性的要求越来越高。
同时在电网的发展中，电网中的事故又以输电线路的故障占大部分，输电线路的故障又以雷击跳闸占的比重较大，尤其是在多雷、土壤电阻率高、地形复杂的山区，雷击输电线路引起的事故率更高，带来巨大的经济损失。
要保障线路安全运行，应对雷害原因进行有效的分析，确定雷击性质，并采取相应有效的防雷措施。
关键词：35kv-110kv输电线路；防雷措施 1 雷害原因分析输电线路雷击闪电是由雷云放电造成的过电压通过线路杆塔建立放电通道，导致线路绝缘击穿，这种过电压也称为大气过电压，可分为直击雷过电压和感应雷过电压。
雷击主要是通过建立一个放电泄流通道，从而使大地感应电荷中和雷云中的异种电荷，因此雷击和接地装置的完好性有直接的关系。
输电线路感应雷过电压，对35KV及以下线路绝缘威胁很大，但对于110kV及以上线路绝缘威胁很小，110kV及以上输电线路雷击故障多由直击雷引起，并且同接地装置的完好性有直接的关系。
直击雷又分为反击和绕击，都严重危害线路安全运行。
在采取各种防雷措施之前，应该对雷击性质进行有效分析，准确分析每次线路故障的闪络类型，采用针对性强的防雷措施，才能达到很好的防雷效果。
反击雷过电压是雷击杆顶和避雷线出现的雷过电压，主要与绝缘强度和杆塔接地电阻有关，一般发生在绝缘弱相，无固定闪络相别，所以对于反击雷过电压应采取降低杆塔接地电阻，加强绝缘，提高耐雷水平。
绕击雷过电压是雷电绕过避雷线直接击中导线而出现的雷过电压，主要与雷电流幅值，线路防雷保护方式，杆塔高度，特殊地形有关，主要发生在两边相。

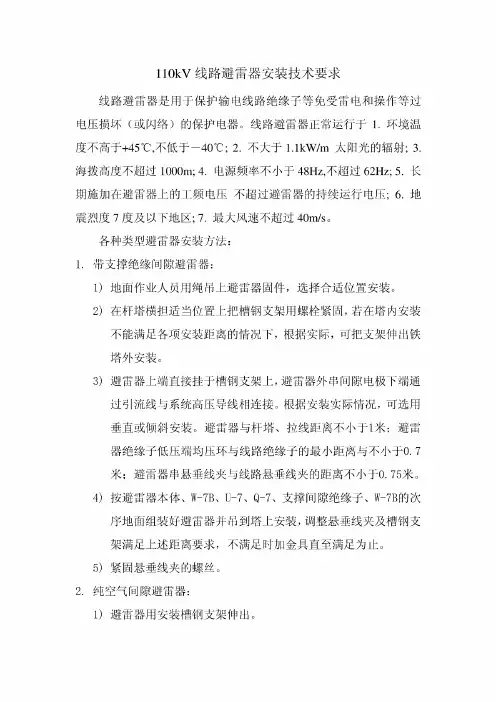

目前对绕击雷过电压采取的主要措施是减少避雷线保护角，安装避雷器等。
