外露式刚接柱脚计算书项目名称____xxx_____ 日期_____________设计_____________ 校对_____________一、柱脚示意图二、基本参数1．依据规范《钢结构设计规范》(GB 50017-2003)《门式刚架轻型房屋钢结构技术规程》(CECS 102:2002) 2．柱截面参数柱截面高度h b =500mm柱翼缘宽度b f =500mm柱翼缘厚度t f =14mm柱腹板厚度t w =14mm3．荷载值柱底弯矩M=350mkN柱底轴力N=500kN柱底剪力V=50kN4．材料信息混凝土C25柱脚钢材Q235-B锚栓Q2355．柱脚几何特性底板尺寸 a ＝75mm c ＝100mm b t ＝85mm l t ＝75mm柱脚底板长度 L =800mm柱脚底板宽度 B =800mm柱脚底板厚度 t =30mm锚栓直径 d =39mm柱腹板与底板的焊脚高度 h f1 =10mm加劲肋高度 h s =210mm加劲肋厚度 t s =10mm加劲肋与柱腹板和底板的焊脚高度 h f2 =10mm三、计算过程1. 基础混凝土承压计算（1） 底板受力偏心类型的判别36t l L +=800/6+75/3=158.333mm 偏心距 NM e ==350×1000/500=700mm 根据偏心距e 判别式得到：abs(e)>(L/6+lt/3) 底板计算应对压区和拉区分别计算（2） 基础混凝土最大压应力和锚栓拉力a. 6/0L e ≤<锚栓拉力 0a =T)/61(max L e LBN +=σ b.)3/6/(6/t l L e L +≤<锚栓拉力 0a =T)2/(32max e L B N -=σ c. )3/6/(t l L e +>若d <60mm 则：2max 6LB M L B N ⋅⋅+⋅=σ 2min 6L B M L B N ⋅⋅-⋅=σ 柱脚底板的受压区长度 x n ＝m inm ax m ax σσσ-⋅L 若mm 60≥d 则：解下列方程式得到柱脚底板的受压区长度x n ：0))(2/(6)2/(3n t t a e 2n 3n =---+--+x l L l L e BnA x L e x 其中，A e a 为受拉区锚栓的有效面积之和，n =E s /E c 。

钢结构刚性固定柱脚的3个方法一、钢柱柱脚形式的分类（1）刚性固定柱脚：1）埋入式柱脚；2）外包式柱脚；3）插入式柱脚。

（2）铰接柱脚：外露式柱脚。

二、埋入式柱脚1、基本概念埋入式柱脚是指将钢柱底端直接埋入混凝土基础筏板、地基梁或地下室墙体内的一种刚性连接的柱脚。

其特点是埋入相对自身绝对刚性的基础中而形成刚性固定柱脚节点。

这种柱脚构造可靠，常用于高层钢结构框架柱的柱脚。

2、埋入式柱脚的受力特点（1）柱的轴向压力N，由钢柱的柱脚底板直接传递给钢筋混凝土基础；柱的轴向拉力，则是通过柱脚底板悬出部分将其上部混凝土的反向压力传递给基础，或经由锚栓（底脚螺栓）直接传给基础。

（2）柱的弯矩M有2种传递方式：1）均由H形钢柱翼缘上的抗剪圆柱头焊钉传递给基础，在实际工程设计中大多采用该方法；2）依靠钢筋混凝土对钢柱翼缘的侧向承压力所产生的抵抗拒来传递给基础。

（3）柱脚顶部的水平剪力V由钢柱翼缘与基础混凝土侧向承压力来传递。

（4）钢柱翼缘与基础混凝土在侧向承压应力状态下，由于钢柱翼缘与混凝土摩擦而产生的抵抗力，设计时不考虑。

（5）钢柱翼缘与基础混凝土之间的粘结作用设计时不考虑。

（6）在确定埋入钢柱周边对称配置的垂直纵向钢筋面积时，不考虑由钢柱承担的弯矩。

3、埋入式柱脚一般构造要求及部分细部设计计算（1）埋入式柱脚的钢柱埋入基础的深度一般可以在以下范围内采用（h c为钢柱截面的高度或管径）：1）轻型工字钢截面柱：H=（2.0~2.5）h c；2）圆管形截面柱和箱形截面钢柱：H=（2.5~3.0）h c。

（2）埋入式柱脚，在钢柱埋入部分的顶部，应设置水平加劲肋或横隔板；对H形截面柱，其水平加劲肋外伸宽度的宽厚比应不大于9（235/f ay）½，对于箱型截面柱，其内部横隔板的宽厚比应不大于30（235/f ay）½。

（3）埋入式柱脚在钢柱的埋入部分，应设置圆柱头抗剪栓钉，栓钉的数量和布置，应按计算要求确定。

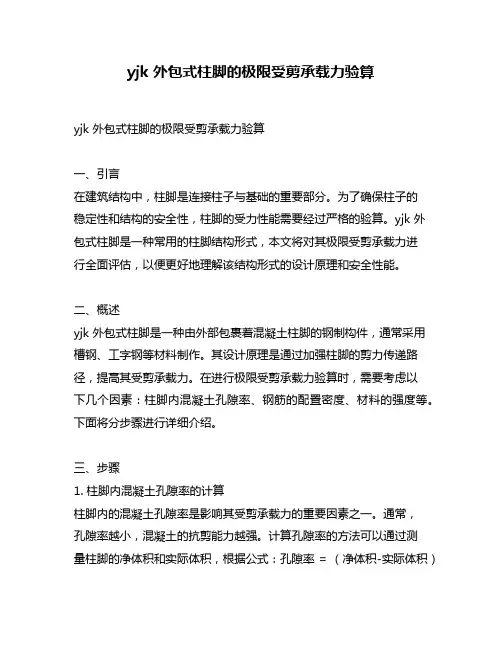

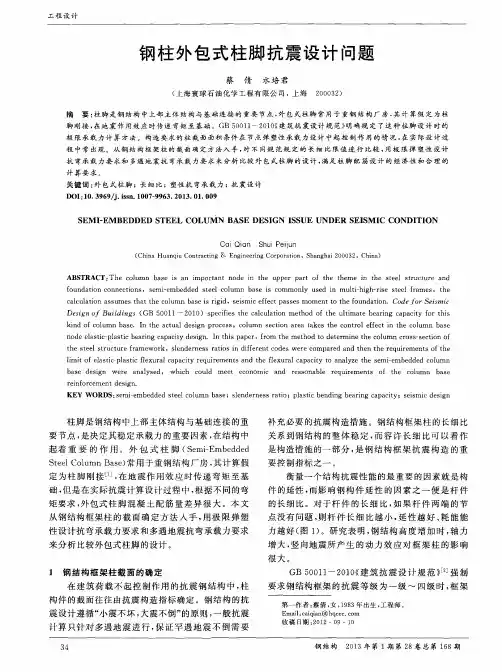

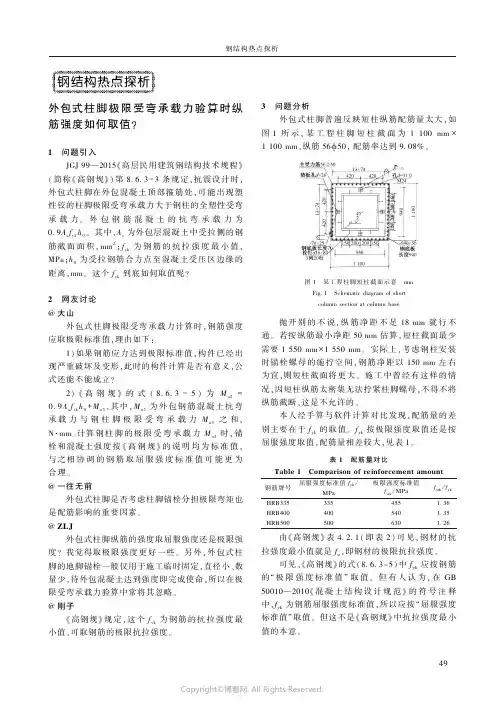

yjk 外包式柱脚的极限受剪承载力验算yjk 外包式柱脚的极限受剪承载力验算一、引言在建筑结构中，柱脚是连接柱子与基础的重要部分。

为了确保柱子的稳定性和结构的安全性，柱脚的受力性能需要经过严格的验算。

yjk 外包式柱脚是一种常用的柱脚结构形式，本文将对其极限受剪承载力进行全面评估，以便更好地理解该结构形式的设计原理和安全性能。

二、概述yjk 外包式柱脚是一种由外部包裹着混凝土柱脚的钢制构件，通常采用槽钢、工字钢等材料制作。

其设计原理是通过加强柱脚的剪力传递路径，提高其受剪承载力。

在进行极限受剪承载力验算时，需要考虑以下几个因素：柱脚内混凝土孔隙率、钢筋的配置密度、材料的强度等。

下面将分步骤进行详细介绍。

三、步骤1. 柱脚内混凝土孔隙率的计算柱脚内的混凝土孔隙率是影响其受剪承载力的重要因素之一。

通常，孔隙率越小，混凝土的抗剪能力越强。

计算孔隙率的方法可以通过测量柱脚的净体积和实际体积，根据公式：孔隙率 = （净体积-实际体积）/净体积。

2. 钢筋的配置密度钢筋的配置密度也是决定柱脚抗剪能力的关键因素。

配置过少会导致柱脚抗剪能力不足，配置过多则可能影响柱脚的受力传递路径。

在进行钢筋配置时，需要根据结构的载荷和要求，合理确定钢筋的直径、间距和层数等参数。

3. 材料的强度yjk 外包式柱脚的材料强度是进行极限受剪承载力验算时必须考虑的因素。

钢材的强度一般可以通过试验或查表得到，而混凝土的强度则需要根据混凝土配合比和抗压强度设计等要求进行计算。

四、验算结果与讨论在进行完柱脚内混凝土孔隙率、钢筋配置密度和材料强度的计算后，可以得到yjk 外包式柱脚的极限受剪承载力。

由于具体的计算过程和参数涉及一定的复杂性和机密性，具体的验算结果在此无法给出。

然而，我们可以根据结构的要求和实际情况进行评估和讨论。

根据个人理解，yjk 外包式柱脚的设计理念是通过增加柱脚的剪力传递路径，提高其受剪承载力，从而增强柱子与基础之间的连接性能。

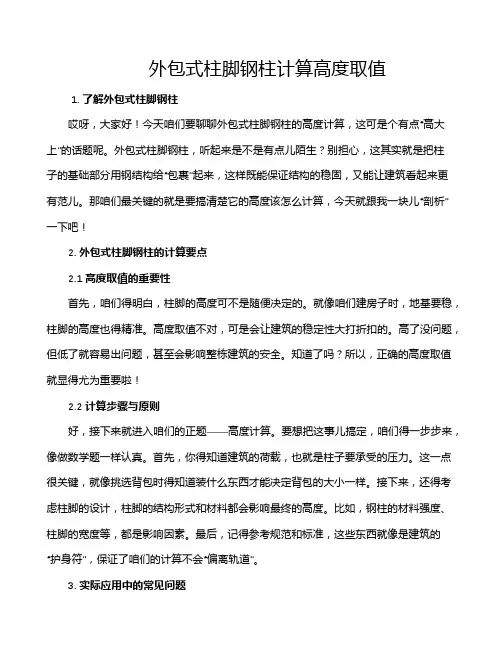

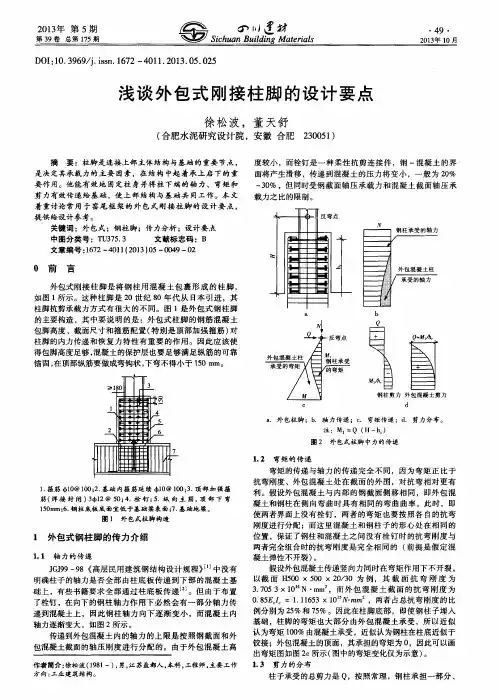

外包式柱脚钢柱计算高度取值1. 了解外包式柱脚钢柱哎呀，大家好！今天咱们要聊聊外包式柱脚钢柱的高度计算，这可是个有点“高大上”的话题呢。

外包式柱脚钢柱，听起来是不是有点儿陌生？别担心，这其实就是把柱子的基础部分用钢结构给“包裹”起来，这样既能保证结构的稳固，又能让建筑看起来更有范儿。

那咱们最关键的就是要搞清楚它的高度该怎么计算，今天就跟我一块儿“剖析”一下吧！2. 外包式柱脚钢柱的计算要点2.1 高度取值的重要性首先，咱们得明白，柱脚的高度可不是随便决定的。

就像咱们建房子时，地基要稳，柱脚的高度也得精准。

高度取值不对，可是会让建筑的稳定性大打折扣的。

高了没问题，但低了就容易出问题，甚至会影响整栋建筑的安全。

知道了吗？所以，正确的高度取值就显得尤为重要啦！2.2 计算步骤与原则好，接下来就进入咱们的正题——高度计算。

要想把这事儿搞定，咱们得一步步来，像做数学题一样认真。

首先，你得知道建筑的荷载，也就是柱子要承受的压力。

这一点很关键，就像挑选背包时得知道装什么东西才能决定背包的大小一样。

接下来，还得考虑柱脚的设计，柱脚的结构形式和材料都会影响最终的高度。

比如，钢柱的材料强度、柱脚的宽度等，都是影响因素。

最后，记得参考规范和标准，这些东西就像是建筑的“护身符”，保证了咱们的计算不会“偏离轨道”。

3. 实际应用中的常见问题3.1 如何处理实际问题在实际应用中，大家常常会碰到各种问题。

比如，有时候柱脚高度计算出来了，结果施工的时候发现高度不合适，这可咋办？这种情况下，最好的办法就是提前进行试验和调整，就像试穿衣服一样，不合适就改！另外，遇到特殊情况时，比如土壤条件差异，也要及时调整计算结果，确保最终效果符合要求。

3.2 小贴士和注意事项最后，给大家几个小贴士。

计算高度时，可以使用一些软件工具，这些工具就像是你的好帮手，可以大大提高计算效率。

不过，软件也不是万能的，最终结果还是得结合实际情况来判断。

还有，别忘了经常复核计算结果，多听听专家的建议，避免出现“马虎”现象。

《钢结构设计标准》解说专题（8）-柱脚设计《钢结构设计标准》解说专题（8）柱脚设计柱脚是钢结构节点中极其重要的一部分，在《钢结构设计标准》（GB 50017-2017，简称“钢标”）中，随节点单独成第12章，柱脚设计的规定独立为12.7一节。

本文专门谈谈钢标柱脚设计的规定，主要围绕两点作一些解释：1）新增内容；2）改动较大的内容。

一、关于柱脚的总体规定关于柱脚设计，原钢规的规定很少几条，还是放在构件的构造要求一节中。

原来做设计，只能看一些散落在各个规范和手册中的内容，如《高层民用建筑钢结构技术规程》（JGJ 99-2015）（简称“高钢规”）、《建筑抗震设计规范》（GB 50011-2010）（简称“抗规”）、《构筑物抗震设计规范》（GB 50191-2012）（简称“构抗规”）、《钢结构节点设计手册》（第三版，建筑工业出版社，简称“节点手册”，内容尚未按钢标升版）、《钢结构设计手册》（建筑工业出版社，简称“钢构手册”，第四版中已根据钢标规定更新）。

但你会发现，规定还不统一。

钢标这次的柱脚设计规定，等于做了一次系统梳理。

钢标关于柱脚的规定，总体上并列地给出了四种形式：外露式、外包式、埋入式、插入式柱脚。

其余三种柱脚没啥好说，而插入式柱脚的内容，以前主要出现在工业建筑的相关规范中。

钢标明确规定，插入式柱脚可用于多层钢结构框架柱，等于正式认可了插入式柱脚在民用建筑中的应用。

虽然钢标12.7.1的条文说明表示适用范围与高钢规协调了，实际上关于插入式柱脚在民用建筑中作为并列的柱脚形式还是第一次隆重登场。

【条文】12.7.1 多高层结构框架柱的柱脚可采用埋入式柱脚、插入式柱脚及外包式柱脚，多层结构框架柱尚可采用外露式柱脚，单层厂房刚接柱脚可采用插入式柱脚、外露式柱脚，铰接柱脚宜采用外露式柱脚。

【条文说明】12.7.1 刚接柱脚按柱脚位置分为外露式、外包式、埋入式和插入式四种。

四种柱脚的适用范围主要与现行行业标准《高层民用建筑钢结构技术规程》JGJ 99的有关规定相协调，同时参考了国内相关试验研究以及多年来的工程实践总结。

钢结构刚性固定柱脚的3个方法一、钢柱柱脚形式的分类（1）刚性固定柱脚：1）埋入式柱脚；2）外包式柱脚；3）插入式柱脚。

（2）铰接柱脚：外露式柱脚。

二、埋入式柱脚1、基本概念埋入式柱脚是指将钢柱底端直接埋入混凝土基础筏板、地基梁或地下室墙体内的一种刚性连接的柱脚。

其特点是埋入相对自身绝对刚性的基础中而形成刚性固定柱脚节点。

这种柱脚构造可靠，常用于高层钢结构框架柱的柱脚。

2、埋入式柱脚的受力特点（1）柱的轴向压力N，由钢柱的柱脚底板直接传递给钢筋混凝土基础；柱的轴向拉力，则是通过柱脚底板悬出部分将其上部混凝土的反向压力传递给基础，或经由锚栓（底脚螺栓）直接传给基础。

（2）柱的弯矩M有2种传递方式：1）均由H形钢柱翼缘上的抗剪圆柱头焊钉传递给基础，在实际工程设计中大多采用该方法；2）依靠钢筋混凝土对钢柱翼缘的侧向承压力所产生的抵抗拒来传递给基础。

（3）柱脚顶部的水平剪力V由钢柱翼缘与基础混凝土侧向承压力来传递。

（4）钢柱翼缘与基础混凝土在侧向承压应力状态下，由于钢柱翼缘与混凝土摩擦而产生的抵抗力，设计时不考虑。

（5）钢柱翼缘与基础混凝土之间的粘结作用设计时不考虑。

（6）在确定埋入钢柱周边对称配置的垂直纵向钢筋面积时，不考虑由钢柱承担的弯矩。

3、埋入式柱脚一般构造要求及部分细部设计计算（1）埋入式柱脚的钢柱埋入基础的深度一般可以在以下范围内采用（h c为钢柱截面的高度或管径）：1）轻型工字钢截面柱：H=（2.0~2.5）h c；2）圆管形截面柱和箱形截面钢柱：H=（2.5~3.0）h c。

（2）埋入式柱脚，在钢柱埋入部分的顶部，应设置水平加劲肋或横隔板；对H形截面柱，其水平加劲肋外伸宽度的宽厚比应不大于9（235/f ay）?，对于箱型截面柱，其内部横隔板的宽厚比应不大于30（235/f ay）?。

（3）埋入式柱脚在钢柱的埋入部分，应设置圆柱头抗剪栓钉，栓钉的数量和布置，应按计算要求确定。

H形截面柱强轴左右两侧的翼缘、箱形截面柱两轴的每侧、圆管形截面柱两轴的每侧（90°扇面），其栓钉数目不宜小于8Φ16，栓钉水平和竖向中心距均不应大于200mm，栓钉竖向中心距不宜小于6d，横向间距不宜小于4d，栓钉外表面至钢柱翼缘侧边的距离不应小于20mm；栓钉的直径不应小于Φ16（常用Φ19），栓钉长度宜取4~6倍栓钉直径。
