通用桥式起重机

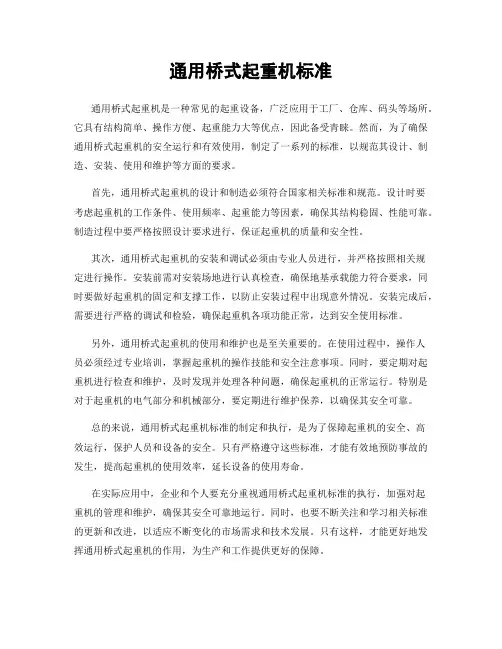

通用桥式起重机标准通用桥式起重机是一种常见的起重设备，广泛应用于工厂、仓库、码头等场所。

它具有结构简单、操作方便、起重能力大等优点，因此备受青睐。

然而，为了确保通用桥式起重机的安全运行和有效使用，制定了一系列的标准，以规范其设计、制造、安装、使用和维护等方面的要求。

首先，通用桥式起重机的设计和制造必须符合国家相关标准和规范。

设计时要考虑起重机的工作条件、使用频率、起重能力等因素，确保其结构稳固、性能可靠。

制造过程中要严格按照设计要求进行，保证起重机的质量和安全性。

其次，通用桥式起重机的安装和调试必须由专业人员进行，并严格按照相关规定进行操作。

安装前需对安装场地进行认真检查，确保地基承载能力符合要求，同时要做好起重机的固定和支撑工作，以防止安装过程中出现意外情况。

安装完成后，需要进行严格的调试和检验，确保起重机各项功能正常，达到安全使用标准。

另外，通用桥式起重机的使用和维护也是至关重要的。

在使用过程中，操作人员必须经过专业培训，掌握起重机的操作技能和安全注意事项。

同时，要定期对起重机进行检查和维护，及时发现并处理各种问题，确保起重机的正常运行。

特别是对于起重机的电气部分和机械部分，要定期进行维护保养，以确保其安全可靠。

总的来说，通用桥式起重机标准的制定和执行，是为了保障起重机的安全、高效运行，保护人员和设备的安全。

只有严格遵守这些标准，才能有效地预防事故的发生，提高起重机的使用效率，延长设备的使用寿命。

在实际应用中，企业和个人要充分重视通用桥式起重机标准的执行，加强对起重机的管理和维护，确保其安全可靠地运行。

同时，也要不断关注和学习相关标准的更新和改进，以适应不断变化的市场需求和技术发展。

只有这样，才能更好地发挥通用桥式起重机的作用，为生产和工作提供更好的保障。

桥式起重机使用说明书通用桥式起重机使用维护说明书起重机厂1. 概述本说明书适用于电动双梁桥式起重机（包括吊钩、抓斗、电磁、防爆、绝缘、两用、三用、双小车、挂梁、司机室移动等）安装、使用维护及试车验收。

1.1 起重机的主要用途本系列电动桥式起重机用于工厂、电站、库房、料场等固定跨间内搬运物料，安装维修设备。

根据使用要求按取物装置可分为如下几种类型。

a、吊钩桥式起重机：用于搬运成件物品；b、抓斗桥式起重机：用于搬运散料物品；c、电磁桥式起重机：搬运黑色金属物品；d、抓斗吊钩桥式起重机：搬运成件或散料物品，可一机两用，每个工作循环只能用一种取物装置；e、电磁吊钩桥式起重机：搬运成件物品或吸运黑色金属物料，可一机两用；f、抓斗电磁桥式起重机：搬运散料物品或吸运黑色金属物料，可一机两用；g、抓斗电磁吊钩桥式起重机：可一机三用，搬运、抓取、吸吊各种物料，每次只可用一种取物装置；h、防爆桥式起重机：在易燃、易爆环境内使用搬运安装物品，按四种防爆级别ⅠⅡ A ⅡBⅡC选择使用；i、绝缘桥式起重机：在带电环境下搬运物品如电解电镀车间；j、双小车桥式起重机：在一台起重机上有两台小车，可同时或单独使用；k、司机室移动桥式起重机：为便于司机操作准确，起重机司机室可沿桥架随小车或自行移动。

1.2 主要性能参数及构造1.2.1 主要性能参数起重量、跨度、起升高度、工作级别、各机构工作速度、小车工作极限、最大轮压、抓斗容量及物料比重、电磁盘型号、外形尺寸、防爆级别等。

具体数值查阅起重机总图。

1.2.2 起重机的构成（见图1）1、 电器设备2、小车图13、大车运行机构4、桥架5、抓斗6、吊钩7、电磁盘a. 起升机构由电动机、制动器、减速器、卷筒组、定滑轮组、吊钩组、起升限位、传动轴、联轴器等组成。

b. 运行机构是由电动机、制动器、减速器、传动轴、联轴器、车轮组构成，小车多为集中驱动，大车多为分别驱动。

c. 桥架结构由主梁、端梁、走台、电缆滑架、司机室、梯子栏杆平台等组成。

通用桥式起重机General purpose overhead cranesGB/T 14405—931 主题内容与适用范围本标准规定了通用桥式起重机的分类、技术要求、试验方法及检验规则等内容。

本标准适用于在一般环境中工作的双梁通用桥式起重机（以下简称起重机），其取物装臵为吊钩、抓斗或电磁吸盘（起重电磁铁），或同时用其中二种或三种。

专用桥式起重机中相同或类似的部分亦可参照使用。

2 引用标准GB 191 包装储运图示标志GB 699 优质碳素结构钢技术条件GB 700 碳素结构钢GB 783 起重机械最大起重量系列GB 985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸GB 986 埋弧焊焊缝坡口的基本形式和尺寸GB 1102 圆股钢丝绳GB 1348 球墨铸铁件GB 1591 低合金结构钢GB 3323 钢熔化焊对接接头射线照相和质量分级GB 3811 起重机设计规范GB 4628 桥式起重机圆柱车轮GB 4942.2 低压电器外壳防护等级GB5905 起重机试验规范和程序GB 5972 起重机械用钢丝绳检验和报废实用规范GB 6164 起重机缓冲器GB 6333 电力液压块式制动器GB 6334 直流电磁铁块式制动器GB 6417 金属熔化焊焊缝缺陷分类及说明GB 6974 起重机械名词术语GB 7592 通用桥式起重机限界尺寸GB 8918 优质钢丝绳GB 8923 涂装前钢材表面锈蚀等级和除锈等级GB 9286 色漆和清漆漆膜的划格试验GB 10051 起重吊钩GB 10095 渐开线圆柱齿轮精度GB 10183 桥式和门式起重机制造及轨道安装公差GB 11352 一般工程用铸造碳钢件GB/T 14407 通用桥式和门式起重机司机室技术条件ZBJ 19010 起重机减速器ZBJ 19011 起重机底座式减速器ZBJ80006 起重机用铸造滑轮ZBJ80007 起重机用铸造卷筒ZBK26007 YZ系列起重及冶金用三相异步电动机技术条件ZBK26008 YZR系列起重及冶金用绕线转子三相异步电动机技术条件JB1152 锅炉和钢制压力容器对接焊缝超声波探伤JB2299 矿山、工程、起重运输机械产品、涂漆颜色和安全标志JB2759 机电产品包装通用技术条件JB4315 起重机电控设备3 分类3.1 型式种类3.1.1 起重机的型式种类按其取物装臵划分，见图1和表1。

通用桥式起重机使用说明书安阳旺起起重设备有限公司15吊钩桥式起重机使用说明书本说明书适用于在室内外固定跨间作业的吊钩桥式起重机的安装调试，交工验收及使用维护工作。

本说明书介绍了吊钩桥式起重机的典型结构及使用特征。

贵单位锁定我公司制造的吊钩桥式起重机的具体结构型式、使用性能、主要技术参数及外形尺寸请查阅随即附加图纸。

吊钩桥式起重机正常供货使用条件是-20℃～+40℃，无强烈腐蚀气味的场所。

若使用环境温度超出以上范围应按特殊要求进行处理。

尊敬的产品使用单位，欢迎对我厂产品的安装使用提供宝贵的意见，我公司将全心全意为客户提供服务。

16目录一、起重机构造及用途 (1)二、起重机电气部分 (6)三、安装与调试 (18)四、起重机的使用与维护 (22)17特别说明根据质检总局375号文的规定，75t一下的冶金起重机属于桥式起重机，只是其使用于冶金工况，但必须满足以下要求：1、采用冶金起重专用电动机，当环境温度超过40℃的场合，应选用H级绝缘的电动机；2、装设有二套独立作用的制动机；3、必须装设起重量限制器；4、装设有不同形式（一般为重锤式和旋转式并用）的上升极限位置的双重限位器（双限位），并应控制不同的段路装置，起升高度大于20m的起重机，还应根据需要装设下降级限位置限位器；5、用可控硅定子调压、涡流制动器、能耗制动器、可控硅供电、直流机组供电调速以及其他由于调速可能造成超速的起升机构和20t以上用于吊运熔融金属的通用桥式起重机必须具有超速保护；6、起升机构应具有正反向接触器故障保护功能，防止电动机失电而制动器仍然在通电进而导致失速发生；7、所有电气设备的防护等级应满足有关标准的规定；8、长期在高温环境下工作的起重机械，对其电控设备需要采取防护措施；9、选择适用于高温场合的钢丝绳，且具有足够的安全系数；10、不得使用铸铁滑轮；11、原起重机工作级别低于A6(不包括A6）的，应降负荷使用，下降幅度根据实际工作情况而定，但降载后规定的起重量不得超过原额定起重量的80%.18一、起重机构造及用途1、5～50/10t吊钩桥式起重机吊钩桥式起重机是最常见的固定跨间内搬运成件物料的起重运输机械。

通用桥式起重机引言通用桥式起重机是一种常见的起重设备，被广泛应用于工厂、仓库、码头等各种场所。

本文将介绍通用桥式起重机的定义、结构、工作原理、应用领域和维护保养等方面的内容。

一、定义通用桥式起重机是一种通过桥架横跨工作空间，利用起重机电机来实现行驶和起重操作的设备。

它具有高效、灵活、安全的特点，可以完成吊运、装卸、堆垛和搬运等任务。

二、结构通用桥式起重机主要由桥架、大车、小车、起重机械和电气系统等组成。

1. 桥架：桥架是通用桥式起重机的骨架，通常由钢材制成。

它负责横跨工作空间，承载大车和小车的运动。

2. 大车：大车装有起重机械，用于横向行驶，可以将物体从一个位置移动到另一个位置。

3. 小车：小车装有起重机械，用于纵向行驶，可以将物体从地面抬升至需要的高度。

4. 起重机械：起重机械是通用桥式起重机的核心部件，它包括起重钩、吊具和绳索等。

起重钩用于吊装物体，吊具用于固定物体，绳索用于提升物体。

5. 电气系统：通用桥式起重机的电气系统包括主控制系统、驱动系统、电源系统和安全保护系统等。

主控制系统负责控制起重机的运动和操作，驱动系统提供动力，电源系统为起重机提供电能，安全保护系统确保起重机的安全操作。

三、工作原理通用桥式起重机的工作原理是通过电机驱动大车和小车进行行驶，起重机械实现物体的吊运。

1. 行驶原理：起重机通过大车行驶控制系统和小车行驶控制系统进行行驶。

大车行驶控制系统可实现左右移动，小车行驶控制系统可实现前后移动。

2. 吊运原理：起重机械通过起重机械控制系统进行吊运操作。

起重机械控制系统控制起重机械的升降和吊装动作。

四、应用领域通用桥式起重机广泛应用于各种场所，包括但不限于以下领域：1. 工厂：通用桥式起重机可用于生产线上的物料搬运、装卸、堆垛等任务，提高生产效率。

2. 仓库：通用桥式起重机可用于仓库的货物堆垛、装卸和搬运等操作，节省人力成本。

3. 码头：通用桥式起重机可用于码头的集装箱装卸、货物搬运等任务，提高工作效率。

通用桥式起重机安装使用说明书河南起重机械有限公司目录一、用途--------------------------------- 3二、技术特性和主要参数------------------- 3三、结构概述----------------------------- 3四、电气系统----------------------------- 5五、安装、调试和运行--------------------- 6六、起重机的维护保养与润滑--------------- 7七、起重机常见故障及处理----------------- 16八、起重机的使用须知--------------------- 23、用途通用桥式起重机最为普遍地用于车间内和仓库中吊运工件和货物之用。

它是依靠沿厂房轨道方向的纵向移动、小车的横向移动和吊钩的升降运动来进行工作的。

本说明书所指的是一般用途通用桥式起重机和冶金用通用桥式起重机，前者主要适用于机械加工与装配车间、金属结构车间、机械维修车间、各类仓库、冶金和铸造车间的辅助吊运工作等，后者主要用于吊运赤热或熔态金属。

一般用途起重机不推荐用于高温（＞+40° C）和低温（＜-20° C）的场所、吊运赤热金属或熔态金属及具有强烈腐蚀性化学气体的工作场所。

二、技术特征和主要参数本系列桥式起重机的主要参数如下:（一）起重量：5T 10T /3.2T20/5T 3T 50/10T六种规格（二）跨度: 10.5M 13.5M 16.5M 19.5M22.5M 25.5M 28.5M 31.5等八种规格（三）工作制度:A5（用于工作不太频繁,例如一般机械加工和装配车间）。

A6（用于工作较为频繁，例如冶金和铸造车间的辅助吊运）。

A7 （用于繁忙使用及熔融、炽热金属的吊运）。

按确定的起重量、跨度和工作制度，可查阅随机附加的桥式起重机总图和小车图纸中的技术特性表和需要的外形尺寸参数。

QDZ50/10t 23.05m A7通用桥式起重机设计计算书编制：审核：校核:目录一、设计计算的依据及技术参数………………………二、起升机构……………………………………………三、小车运行机构………………………………………四、大车运行机构………………………………………五、小车架的计算………………………………………六、桥架的计算…………………………………………一、设计计算依据及技术参数1、设计计算依据及参考文献[1]……起重机设计手册 (张质文等主编，中国铁道出版社出版)[2]……起重机设计手册（大连起重机器厂编）[3]……起重机设计规范（GB3811-2008）[4]……机械设计手册（第四版）[5]……材料力学2、技术参数（1）、起重量：50/10t（2）、跨度：23.05m（3）、起升高度：12/13m（4）、工作级别：A7（5）、主起升速度：6.7m/min（6）、副起升速度：10.5m/min（7）、大车运行速度：60.3m/min（8）、小车运行速度：38m/min（9）、电源：380V、50Hz（10）、大车轨道：P43（11）、操纵形式：室控二、 起升机构2、1 主起升机构2、1、1 钢丝绳的计算：钢丝绳的最大静拉力： S=Zm Q η⋅2 Q ——起升载荷 Q=Qo+q=50000+1250=51250 kgm ——滑轮组倍率 m=5ηz ——滑轮组效率，查表3-2-11，取ηz=0.97S=51250/(2×5×0.97)=4971.3kg钢丝绳的破断拉力：Fo ≥ΣtΣt ——钢丝绳破断拉力总和Fo ——钢丝绳的整绳最小破断拉力N钢丝绳6W （19）的破断拉力：Σt=k n s .S ——钢丝绳的最大工作静拉力Nn ——安全系数，工作级别M7时取n=7.1k ——k=1.308(金属钢芯)∴Σt=k n s .=4971.3×7.1×9.8/1.308=264451.8 N绳径d min =8.9⨯s c根GB/T3811-2008查得c 为0.106 绳径d min =8.93.4971106.0⨯=23.39m 选绳6W （19）+IWR-24-1770-I绳径：d=24 mm Σt=362000 N2、1、2 卷筒组和滑轮直径的确定：2、1、2、1 卷筒直径D （卷筒槽底直径）D=h 1*dD ——卷筒名义直径mmd ——钢丝绳直径mmh 1——筒绳直径比系数，工作级别M6时取e=20，工作级别M7时取e=22.4 D ≥22.4×24=537.6mm根据以上计算：取D=φ710 mm2、1、2、2 滑轮直径DoDo ≥h 2*dDo ——按钢丝绳中心计算的滑轮直径mmh 2——轮绳直径比系数，工作级别M6时e=22.4；M7时e=25d ——钢丝绳直径mmDo ≥25×24=600 mm取Do =φ700 mm2、1、3 电动机的选择：2、1、3、1 按稳态平均功率应选电动机功率： Pj=G η⋅1000QV (KW) Q ——额定起升载荷N Q=502250 NV ——起升速度 V1=6.7 m/min=0.1117 m/Sη——机构总效率：η=η1·η2·η3·η4η1——滑轮组效率：0.97η2——卷筒效率：η2=1η3——减速器的效率：η3=0.94η4——联轴器效率：η4=0.995G ——稳态负载平均系数，查表2-2-5，按G2选取：G=0.8η=0.97×1×0.94×0.995=0.907工作级别M7时：Pj=0.8×502250×0.1117/(1000×0.907)=49.5 KW工作级别M7按S4，Cz=150，Jc=60%选取电动机：YZR 315S-8，Cz=150，P=56 KW ，n=733 r/min2、1、3、2 电动机过载能力校验：Pn ≥M H λμ⋅×η⋅1000QV Pn ——基准接电持续承时的电动机额定功率（KW ）H ——系数，绕线异步电动机取H=2.1Λm ——电动机的过载倍数，取λM=2.8μ——电动机台数工作级别M5时，Pn ≥8.211.2⨯×502250×0.1117/(1000×0.907)=46.4 KW （Pn=56 KW ） 校验通过。

起重机型号表示方法一.通用桥式起重机型号表示方法:□□—□□□用处：室外加W，室内省略,工作级别跨度，m，额定起重量,t，代号,见下表注：对于可供用户选择的要素，如电磁吸盘的型号，抓斗的规格,确切的起升高度，司机室的型式及入口方向，运行轨道的型号，机构工作级别的特殊要求，是否提供制冷或供热装置等，应另在订货合同中用文字说明。

标记示例：1.额定起重量20/5t，跨度19。

5m,工作级别A5，室内用吊钩桥式起重机，应标记为：起重机QD 20/5—19。

5A5 GB/T144052.额定起重量5t, 跨度16。

5m，工作级别A6，室外用三用桥式起重机，标记为：起重机QS5—16。

5A6 GB/T14405序号5∽7的名称，亦可称为二用桥式起重机。

二.通用门式起重机型号表示方法：□□—□□,工作级别跨度，m，额定起重量，t,代号，见下表注:对于可供用户选择的要素，如电磁吸盘的型号，抓斗的规格，确切的起升高度，司机室的型式及入口方向，运行轨道的型号,大车导电型式，机构工作级别的特殊要求，是否提供制冷或供热装置等，应另在订货合同中用文字说明。

标记示例:1.额定起重量20/5t，跨度22m，工作级别A4,单主梁吊钩门式起重机,应标记为：起重机MDG 20/5-22A4 GB/T144062.额定起重量50/10+50/101t, 跨度35m，工作级别A4，双梁，双小车吊钩门式起重机，标记为：起重机ME50/10+50/10-35A4 GB/T14406序号5∽6,12∽13的名称，亦可称为二用门式起重机。

三.手动梁式起重机型号表示方法：SL □—□—□起升高度，m，跨度,m，额定起重量，t，产品代号，标记示例：起重量5t，跨度10。

5m,起升高度3m 的手动梁式起重机标记为：起重机SL5-10.5-3 JB/T1114—94四.手动桥式起重机型号表示方法：SQ □—□—□起升高度，m，跨度,m，额定起重量,t，产品代号,标记示例:起重量16t，跨度16.5m,起升高度12。

通用桥式起重机计算书（QD50/10t-16.5m）编制：批准：第一部分主梁设计计算一、主梁设计计算1、主要参数：起重量Q=50/10t 工作级别A5跨度LK=16.5m小车总重Gxc=15.425t2、主梁截面形状尺寸：上盖板δ=22mm 材料Q235-B下盖板δ=18mm 材料Q235-B腹板δ1=6mm 材料Q235-B腹板δ2=6mm 材料Q235-B腹板间距b=500mm腹板高h0=1000mm3、主梁截面性质：（1）主梁截面面积S=500*22*18+1000*6*2=210000mm2（2）半个桥架的质量：设加筋肋系数K=1.1Gqj=K*ρ*S*Lk=1.1*7.85*10-6*210000*16500=10085kg（3）主梁均布载荷集度q=10085/16500=0.61.kg/mm（4）主梁形心位置的确定X0=226mmY0=560mmXmax=560mmYmax=226mm（5）主梁截面惯性矩的确定对于X轴Ix=(500*103/12+500*10*5052)*2+(6*10003/12)*2=0.44×1010mm4对于Y轴Iy=(10*5003/12)*2+(1000*63/12+1000*6*2232)*2=8.04×108mm4(6)主梁截面对X轴Y轴的抗弯模数对于X轴Wxmin=Ix/Xmax=0.44×1010/560=7.86×106mm3对于Y轴Wymin=Iy/Ymax=8.04×108/226=3.56×106mm34、作用于主梁上的载荷及内力计算Ⅰ:按载荷组合IIa计算桥架重量Gqj=1.0×Gqj=20170kg小车重量Gxc=1.0×Gxc=15425kg起升载荷Qq=ΨII×Qq=1.25×(50000+1268)=64085kg ΨII取1.2（水平惯性载荷Pgy不考虑）（1）小车轮压的计算Bx=2500mm b1=1231mm b2=1329mmP1=Q q/2×b2/Bx+Gxc/4 （代入相应数值）=8438kgP2Q q/2×b1/Bx+Gxc/4 （代入相应数值）=7956kg（2）当四轮小车作用于桥架时，主梁最大的弯距截面处距A点的距离：X=[p1+p2(1-Bx/Lk)+qLk]/[2×(p1+p2)/ Lk+q] （代入相应数值）（3）由垂直载荷在主梁上产生的最大弯矩为：M c max=[p1+p2(1-Bx/Lk)+qLk]2/[2×(p1+p2)/ Lk+q]+Mg（代入相应数值） =1.004×108 kg.mmMg=RaX----有固定集中静载荷（操纵室Gc、运行机构Gy、电气设备Gd）在主梁应力最大截面处产生的弯距：Mg=RaX=3.1×107kg.mmRa-----由操纵室、运行机构、电气设备的重量产生的支反力Gc=1500kg L1=2100mmGc=1204kg L1=800mmGc=1771kg L1=5000mmRa=[ Gc×(Lk-L1)+Gy×Lk+Gd×Lk/2]/ Lk(代入相应数值)=3789kg（4）当p1作用于A点处时，A端最大切力：Vamax=p1+p2(1-Bx/Lk)+Ra (代入相应数值)=22506.97kgⅡ: 按载荷组合IIb计算桥架重量Gqj=K II×Gqj=3856.6kg小车重量Gxc=K II×Gxc=8358kg起升载荷Qq=K II×Qq= 22515kg K II取1.1（水平惯性载荷Pgy按Pgy max考虑）(1) 小车轮压的计算Bx=2500mm b1=1231mm b2=1329mmP1=Q q/2×b2/Bx+Gxc/4 （代入相应数值）=7844kgP2Q q/2×b1/Bx+Gxc/4 （代入相应数值）=7419kg(2)当四轮小车作用于桥架时，主梁的最大弯距截面处距A点的距离：X=[p1+p2(1-Bx/Lk)+qLk]/[2×(p1+p2)/ Lk+q] （代入相应数值）=8275mm(3) 由垂直载荷在主梁上产生的最大弯矩为：M c max=[p1+p2(1-Bx/Lk)+qLk]2/[2×(p1+p2)/ Lk+q]+Mg（代入相应数值） =1.01×108kg.mmMg=RaX----有固定集中静载荷（操纵室Gc、运行机构Gy、电气设备Gd）在主梁应力最大截面处产生的弯距：Mg=RaX=3.45×107kg.mmRa-----由操纵室、运行机构、电气设备的重量产生的支反力Gc=1500kg L1=2100mmGc=1204kg L1=800mmGc=1771kg L1=5000mmRa=[ Gc×(Lk-L1)+Gy×Lk+Gd×Lk/2]/ Lk(代入相应数值)=3789kg考虑冲击系数影响Ra= K II×Ra=1.1×3789=4167.9kg(3) 桥架运行产生的水平惯性载荷在两主梁上平均分布，当正常制动时作用在每根主梁上的弯距为；M s=0.8×M c max×a qj/g (代入相应数值)=0.8×1.01×108×0.2/9.8=1.65×106kg.mm当猛烈制动时M s将增加一倍M s max=2*M s=3.3×106kg.mm5、主梁强度效核对本起重机主梁均按Ⅱ类载荷进行强度计算.Q235-B设计许用应力 [ a ] II=1600kg/cm2剪切许用应力 [ r ] II=900kg/cm2挤压许用应力 [ajy] II=1700kg/cm2(1)按载荷组合IIa计算IIa a max=M c max/Wxmin (代入相应数值)=1.004×108/7.861×106=12.77kg/mm2=1378kg/cm2 < [a]当p1作用于A点处时跨端腹板剪应力r0最大r0=Vmax/0.7hlf=22506.97/0.7×6×(650-20)×2=4.253 kg/mm2=425.3 kg/mm2 < [r]强度校核通过.6、主梁的刚度校核(1)主梁静刚度计算Fmax=p1×Lk3[1+a(1-6β2)]÷48Eix≤[f]其中a=p2/p1<1=6745/7131=0.946Bx=2500mm b1=1231mm b2=1329mmP1=Q q/2×b2/Bx+Gxc/4 （代入相应数值）Q q=20468kg Gxc=7598kg=7131kgP2Q q/2×b1/Bx+Gxc/4 （代入相应数值）=6745kgβ=Bx/ Lk=2600/17500=0.1486Bx----小车轮距[f]=1/1000Lk=17.5mmf=7131×175003×[1+0.946×(1-6×0.14862)]÷[48×2.1×104×0.44×1010] =15.69mm < [f]主梁静刚度通过二、起升机构计算1、主起升机构计算(1)主要参数工作级别 M5起升载荷 Qq=50000+1268=50468kg (吊钩重量 q=1268kg)滑轮倍率 a=8起升速度 V=5.9m/min(2)选用钢丝绳型号钢丝绳所受拉力 S=Qq/2a*Л=51268/2*4*0.97=6606.7kgЛ=0.97钢丝绳破断拉力SpSp≥ns×s=6×6606.7=39640.2kgNs=6Sp=0.85*soSo=18618.4kg结果：选钢丝绳型号6W(19)-24-155-Ⅰ钢丝绳破断拉力So=19850Kg钢丝绳直径 ds=24mm卷筒计算直径 Dj=el*ds=34×24=816mmel=34取标准卷筒系列 Dj=800mm Djs=800+16.5=816.5mm起升速度(3)电动机的选择按静功率初选电动机Nj=Qq*v/6120*Л=51268×9.12/6120×0.9=65.1kwЛ=0.9电动机额定功率 Ne≥kg*Nj （考虑惯性力的影响kg=0.7）=0.7×65.1=45.57kw选用电机型号：YZR280M-10（25%）电机额定功率：Ne=55kw电机转速： nz=556rpm(4)减速机的选择计算减速机速比：i=3.14*nz*Djs/a*v=48.57取标准速比i=48.57v1= nz*3.14* Djs/a*i=9.13△ =[( v1-v)/v]*100%=0.1%<10%起升速度验算在误差范围内按疲劳计算减速机Nhs=Ψhs*Ne25=1.05×55=57.75kwΨhs=1.05强度校核按输出扭矩Tmax=S×Djs=2637.6×0.5175=1318.8kg.m（考虑动力系数的影响ΨII=1.45）（考虑动力系数的影响ΨII=1.45）Tmax=1912.3kg.m最大径向力校核强度Rmax=(2s+Njt)/2=3202.5kg（考虑动力系数的影响ΨII=1.45）Rmax=4644kg减速机型号：ZQ1000 速比：48.57（I=48.57时减速机容许输入功率57kw输出轴容许最大扭矩5950kgm最大径向载荷9250kg）验算合格(5)制动器的选择支持载荷所需的制动力矩MzMz=ns*Qq*Djs*Л/2a*i=1.75×51268×0.5175×0.9/(2×4×31.5)=66.2kg.m=662N.m≤Mez(Mez取1600N.m)Ns=1.75 Л=0.9Mez----制动器额定制动力矩制动器型号：YWZ-400 制动力矩：1×1600 N.m(6)卷筒计算Dj=800mm=0.5mDjs=816.5mm=0.8175m查取绳槽节距P=28mmDn=456mmδ=(Dj-Dn)/2=22mm起升高度H=16m安全圈数L1=n*P=40mm（安全圈数n不小于2，取2）固定钢丝绳2L2=2*3*P=120mm光滑面L光滑=120mm螺旋槽部分2L0=2a*H*P/3.14*Djs=1575卷筒长度L=2L0+L1+2L2+L光滑=1575+40+120+120=1855mm考虑两端留有一定的退刀余量取L=2000mm卷筒压应力验算σy=ξ*ΨII*S/δ*P(1-δ/Dj)=1.0×1.45×2637.6/22×20×(1-10/500) =9.05kg/mm2<[σy]ξ=1.0Ψ=1.45σy=75kg/ mm2[σy]= σy/5=15 kg/ mm2卷筒壁抗压强度验算合格L=2000>3D=1500故需验算弯曲的影响σ1=Mw/W+{[σy]/ [σy]}*σy1=ΨII*S*[(L-L光滑)/2]/[0.1(Dj4-Dn4)/Dj]+[(σb/5)/ (σb/5)]*[ ξ*ΨII*S/δ*P*(1-δ/Dj)]=3.95 kg/ mm2<[σ1]σb=25 kg/ mm2[σ1]= σb/5=5 kg/ mm2卷筒受合成拉应力验算合格2、参照主起升的计算过程副起升机构计算副起升机构(1) 主要参数工作级别 M5起升载荷 Qq=10000+285=10285kg (吊钩重量 q=285kg) 滑轮倍率 a=4起升速度 V=13.2m/min(2) 选用钢丝绳型号钢丝绳所受拉力 S=Qq/2a*Л=5102/2*2*0.99=1288.4kgЛ=0.99钢丝绳破断拉力SpSp≥ns×s=5.5×1288.4=7086kgNs=5.5Sp=0.85*soSo=8336.7.4kg结果：选钢丝绳型号6W(19)-14.5-155-Ⅰ钢丝绳破断拉力So=11500Kg钢丝绳直径 ds=14.5mm卷筒计算直径 Dj=el*ds=25×13.5=337.5mmel=25取标准卷筒系列 Dj=400mm Djs=400+13.5=413.5mm(3)电动机的选择按静功率初选电动机Nj=Qq*v/6120*Л=5102×19.7/6120×0.9=18.24kwЛ=0.9电动机额定功率 Ne≥kg*Nj （考虑惯性力的影响kg=0.8）=0.8×18.24=14.6kw选用电机型号：YZR200L-6（25%）电机额定功率：Ne=26kw电机转速： nz=961rpm(4)减速机的选择计算减速机速比：i=3.14*nz*Djs/a*v=31.53取标准速比i=31.5v1= nz*3.14* Djs/a*i=9.13△ =[( v1-v)/v]*100%=0.1%<10%起升速度验算在误差范围内按疲劳计算减速机Nhs=Ψhs*Ne25=1.05×26=27.3kwΨhs=1.05强度校核按输出扭矩Tmax=S×Djs=2637.6×0.5175=1318.8kg.m（考虑动力系数的影响ΨII=1.45）（考虑动力系数的影响ΨII=1.45）Tmax=1912.3kg.m最大径向力校核强度Rmax=(2s+Njt)/2=3202.5kg（考虑动力系数的影响ΨII=1.45）Rmax=4644kg减速机型号：ZQ500 速比：31.5（I=31.5时减速机容许输入功率29kw输出轴容许最大扭矩5950kgm最大径向载荷9250kg）验算合格(5)制动器的选择支持载荷所需的制动力矩MzMz=ns*Qq*Djs*Л/2a*i=1.75×5102×0.5175×0.9/(2×4×31.5)=21.2kg.m=212N.m≤Mez(Mez取800N.m)Ns=1.75 Л=0.9Mez----制动器额定制动力矩制动器型号：YWZ-200 制动力矩：1×800 N.m三、小车运行机构计算(1)主要参数起升载荷Qq=51268kg小车自重G=15245kg车轮直径D=50cm轴承直径d=10cm电机数目m=1运行速度V=38.5m/min(2)阻力的计算摩擦阻力Pm max=(Qq+G)×(2u+df)/D×Kf （代入相应数值）=384.9kgKf=1.6 Kp=0.002 u=0.05 f=0.02 d=10 D=35Pm max=(2u+df)/D=240.6kg坡度阻力Pp=(Qq+G)×Kp （代入相应数值）=56.1kgKp=0.002Pj=Pm max+Pp=441kg(3)满载运行时电机静功率Nj=Pj*v/6120*Л=441×44.2/6120×0.9=3.54kw由于起动加速过程惯性力的影响，电动机的应选功率为：N=Kg*Nj=1.1×3.54=3.89kw(Kg=1.1)选用电动机型号：YZR160M2-6 （25%）电机额定功率Ne=8.5kw电机转速 nz=930ypm(4)减速机的计算速比计算：i=3.14*nz*D/v=22.38取标准速比i=22.4v1= nz*3.14* D/i=44.16rpm△ =[( v1-v)/v]*100%=0.1%<10%运行速度验算在误差范围内按疲劳计算减速机Nhs=Ψhs*Ne25=1.4ξ×4=5.26kwG/(G+Qq)=7598/(7598+20648)=0.27<0.3查取修正系数ξ=0.94按强度计算减速机输出轴上的最大扭矩Mmax=Ψhs*Me25*i*Л=2.3×975×4/900×22.4×0.9=200.9kgm选用减速机型号：ZSC-600 速比：37.9验算合格(5)制动器的选择所选制动器应使起重机在满载、下坡情况下停车所需制动力矩Mz=Ms+1/tz[1.2*GD*n*m/375+0.975(Qq+G)v2/n]Ms=pjs*D*Л/2i=-184.5×0.35×0.9/(2×22.4)=-1.297kgPjs=Pp-Pm min=-184.5kgGD2=0.28kgm2 v=0.74m/sec n=900 tz取5secMz=-1.297+3.13=1.84kgm=18.4n.m选用一台制动器选用制动器型号：YWZ-200/45 制动力矩：200N.m三、大车运行机构计算机构按跨度分为两种，跨度≤22.5m为第一种，≥22.5m为第二种.参数按≥22.5m时取(1)主要参数起升载荷Qq=51268kg小车自重G=15425kg车轮直径D=80cm轴承直径d=10cm电机数目m=2运行速度V=74.6m/min(2)阻力的计算摩擦阻力Pm max=(Qq+G)×(2u+df)/D×Kf （代入相应数值）=547.2kgKf=1.5 u=0.08 f=0.02Pm max=(2u+df)/D=364.8kg坡度阻力Pp=(Qq+G)×Kp （代入相应数值）=60.8kgKp=0.001Pj=Pm max+Pp=608kg(3)满载运行时一个电机静功率Nj=Pj*v/6120*Л=4.15kw由于起动加速过程惯性力的影响，一个电动机的应选功率为：N=Kg*Nj=1.5×4.15=13kw (Kg=1.5)选用电动机型号：YZR160L-6 （25%）电机额定功率Ne=13kw电机转速 nz=935ypm(4)减速机的计算速比计算：i=3.14*nz*D/v=23.05v1= nz*3.14* D/i=75.28rpm△ =[( v1-v)/v]*100%=0.1%<10%运行速度验算在误差范围内按疲劳计算减速机Nhs=Ψhs*Ne25=1.4ξ×6.3=10.32kwG/(G+Qq)=40329/(40329+20648)=0.66查取修正系数ξ=1.17按强度计算减速机输出轴上的最大扭矩Mmax=Ψhs*Me25*i*Л=2.3×975×6.3/921×23.05×0.9=318.2kgm选用减速机型号：ZQ-500 速比：31.5（i=3.15时减速机容许输入功率13kw）验算合格(5)制动器的选择所选制动器应使起重机在满载、下坡情况下停车所需制动力矩Mz=Ms+1/tz[1.2*GD*n*m/375+0.975(Qq+G)v2/n]Ms=pjs*D*Л/2i=-304×0.6/(2×23.05)=-3.56kgPjs=Pp-Pm min=-304kgGD2=0.48kgm2 v=1.25m/sec n=921 tz取5secMz=-3.56+18.8=15.2kgm=152n.m选用一台制动器选用制动器型号：YWZ-200 制动力矩：2×200N.m。

第五章通用桥式起重机安全技术第一节桥式起重机概述第二节桥式起重机金属结构安全技术第三节桥式起重机起升机构安全技术第四节桥式起重机运行机构安全技术第五节桥式起重机司机安全操作规程2013-11-241兰州铁路局职工培训站第一节桥式起重机概述一、桥式起重机的结构桥式起重机是桥架在高架轨道上运行的一种桥架型起重机，又称天车。

桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行，起重小车沿铺设在桥架上的轨道横向运行，构成一矩形的工作范围，就可以充分利用桥架下面的空间吊运物料，不受地面设备的阻碍。

一、桥式起重机的结构一、桥式起重机的结构构成大车小车起重机桥架司机室起升机构运行机构根据功能结构可分为：金属结构、机械部分、电器传动三部分1、金属结构是起重机的骨架2、机械传动部分，是起重机的动作的执行机构3、电器传动部分由电器设备和电气线路所组成1200吨桥式起重机外形图桥式起重机大车集中传动机构桥式起重机大车分散传动机构集中驱动与别驱动的比较桥式起重机卷筒外形图二、桥式起重机的分类●按使用吊具不同，分为吊钩式、抓斗式、电磁吸盘式起重机。

●按用途不同，分为通用，冶金专用、水电站用、大起升高度桥式起重机。

●按主梁结构形式，分为箱形、桁架、管形结构桥式起重机。

型号表示起重机的名称、结构形式及主参数代号。

一般由起重机的类、组、型的代号与主参数的代号两部分组成。

用途：室外加“W”工作级别跨度（m)额定起重量类、组、型代号标记示例：●QD 20/5-19.5A5 表示起升机构具有主、副钩的起重量20/5t,跨度19.5m，室内用吊钩桥式。

●QZ 10-22.5A6W 表示起重量10t，跨度22.5m，工作级别A6，室外用抓斗桥式。

●QE 50/10 +50/10-28.5A5 表示起重量50/10t+50/10t，跨度28.5，工作级别A5，室内用双小车吊钩桥式起重机。

四、桥式起重机的工作特点间歇、周期性：●结构庞大、机构复杂，复合运动，技术难度大。

通用桥式起重机标准号：GB/T14405-1993 替代标准号：JB1036-1928发布单位：国家技术监督局发布起草单位：大连起重机器厂负责起草；北京起重运输机械研究所、太原重型机器厂、上海起重运输机械厂发布日期：实施日期：1主题内容与适用范围本标准规定了通用桥式起重机的分类、技术要求、实验方法及检验规则等内容。

本标准适用于在一般环境中工作的双梁通用桥式起重机（以下简称起重机），其取物装置为吊钩、抓斗或电磁吸盘（起重电磁铁），或同时用其中二种或三种。

专用桥式起重机中相同或类似的部分亦可参照使用。

2引用标准GB191 包装储运图示标志GB699 优质碳素结构钢技术条件GB700 碳素结构钢GB783 起重机械最大起重量系列GB985 气焊、手工电弧及气体保护焊焊缝坡口的基本形式和尺寸GB986 埋弧焊焊缝坡口的基本形式和尺寸GB1102 圆股钢丝绳GB1348 球墨铸铁件GB1591 低合金结构钢GB3323 钢熔化焊对接接头射线照相和质量分级GB3811 起重机设计规范GB4628 桥式起重机圆柱车轮GB4942.2 低压电器外壳防护等级GB5905 起重机试验规范和程序GB5972 起重机械用钢丝绳检验和报废实用规范GB6164 起重机缓冲器GB6333 电力液压块式制动器GB6334 直流电磁铁块式制动器GB6417 金属熔化焊焊缝缺陷分类及说明GB6974 起重机械名词术语GB7592 通用桥式起重机限界尺寸GB8981 优质钢丝绳GB8923 涂装前钢材表面锈蚀等级和除锈等级GB9286 色漆和清漆漆膜的划格试验GB10051 起重吊钩GB 10095 渐开线圆柱齿轮精度GB10183 桥式和门式起重机制造及轨道安装公差GB11352 一般工程用铸造碳钢件GB/T14407 通用桥式和门式起重机司机室技术条件ZBJ19 010 起重机减速器ZBJ19001 起重机底座式减速器ZBJ80006 起重机用铸造滑轮ZBJ80007 起重机用铸造卷筒ZBK26007 YZ系列起重及冶金用三相异步电动机技术条件ZBK26008 YZR系列起重及冶金用绕线转子三相异步电动机技术条件JB1152 锅炉和钢制压力容器对接焊缝超声波探伤JB2299 矿山、工程、起重运输机械产品、涂漆颜色和安全标志JB2759 机电产品包装通用技术条件JB4315 起重机电控设备3分类3.1型式种类，见图1和表1。

通用桥式起重机标准号：GB/T14405-1993 替代标准号：JB1036-1928发布单位：国家技术监督局发布起草单位：大连起重机器厂负责起草；北京起重运输机械研究所、太原重型机器厂、上海起重运输机械厂发布日期：实施日期：1主题内容与适用范围本标准规定了通用桥式起重机的分类、技术要求、实验方法及检验规则等内容。

本标准适用于在一般环境中工作的双梁通用桥式起重机（以下简称起重机），其取物装置为吊钩、抓斗或电磁吸盘（起重电磁铁），或同时用其中二种或三种。

专用桥式起重机中相同或类似的部分亦可参照使用。

2引用标准GB191 包装储运图示标志GB699 优质碳素结构钢技术条件GB700 碳素结构钢GB783 起重机械最大起重量系列GB985 气焊、手工电弧及气体保护焊焊缝坡口的基本形式和尺寸GB986 埋弧焊焊缝坡口的基本形式和尺寸GB1102 圆股钢丝绳GB1348 球墨铸铁件GB1591 低合金结构钢GB3323 钢熔化焊对接接头射线照相和质量分级GB3811 起重机设计规范GB4628 桥式起重机圆柱车轮GB4942.2 低压电器外壳防护等级GB5905 起重机试验规范和程序GB5972 起重机械用钢丝绳检验和报废实用规范GB6164 起重机缓冲器GB6333 电力液压块式制动器GB6334 直流电磁铁块式制动器GB6417 金属熔化焊焊缝缺陷分类及说明GB6974 起重机械名词术语GB7592 通用桥式起重机限界尺寸GB8981 优质钢丝绳GB8923 涂装前钢材表面锈蚀等级和除锈等级GB9286 色漆和清漆漆膜的划格试验GB10051 起重吊钩GB 10095 渐开线圆柱齿轮精度GB10183 桥式和门式起重机制造及轨道安装公差GB11352 一般工程用铸造碳钢件GB/T14407 通用桥式和门式起重机司机室技术条件ZBJ19 010 起重机减速器ZBJ19001 起重机底座式减速器ZBK26007 YZ系列起重及冶金用三相异步电动机技术条件ZBK26008 YZR系列起重及冶金用绕线转子三相异步电动机技术条件JB1152 锅炉和钢制压力容器对接焊缝超声波探伤JB2299 矿山、工程、起重运输机械产品、涂漆颜色和安全标志JB2759 机电产品包装通用技术条件JB4315 起重机电控设备3分类3.1型式种类3.1.1起重机的型式种类按其取物装置划分，见图1和表1。
