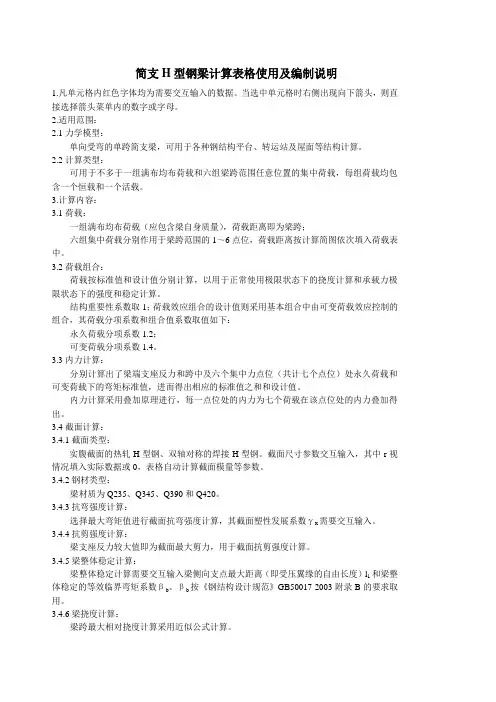

H型钢结构简支梁设计计算书
转发评论
2011-10-21 11:16
-------------------------------
| 简支梁设计|
| |
| 构件：BEAM1 |
| 日期：2011/10/21 |
| 时间：11:03:20 |
-------------------------------
----- 设计信息-----
钢梁钢材：Q235
梁跨度(m)：15.000
梁平面外计算长度(m)：6.500
钢梁截面：焊接组合H形截面:
H*B1*B2*Tw*T1*T2=298*149*149*8*10*10
容许挠度限值[υ]: l/400 = 37.500 (mm)
强度计算净截面系数：1.000
计算梁截面自重作用: 计算
简支梁受荷方式: 竖向单向受荷
荷载组合分项系数按荷载规范自动取值
----- 设计依据-----
《建筑结构荷载规范》（GB 50009-2001）
《钢结构设计规范》（GB 50017-2003）
----- 简支梁作用与验算-----
1、截面特性计算
A =5.2040e-003; X c =7.4500e-002; Yc =1.4900e-001;
Ix =7.6141e-005; Iy =5.5251e-006;
ix =1.2096e-001; iy =3.2584e-002;
W1x=5.1102e-004; W2x=5.1102e-004;
W1y=7.4163e-005; W2y=7.4163e-005;
2、简支梁自重作用计算
梁自重荷载作用计算:
简支梁自重(KN): G =6.1277e+000;
自重作用折算梁上均布线荷(KN/m) p=4.0851e-001;
3、梁上恒载作用
荷载编号荷载类型荷载值1 荷载参数1 荷载参数2 荷载值2
1 4 1.00 1.00 0.00 0.00
2 4 1.50 7.50 0.00 0.00
3 4 1.00 14.00 0.00 0.00
4、单工况荷载标准值作用支座反力(压为正,单位：KN)
△恒载标准值支座反力
左支座反力Rd1=4.814, 右支座反力Rd2=4.814
5、梁上各断面内力计算结果
△组合1：1.2恒+1.4活
断面号： 1 2 3 4 5 6 7
弯矩(kN.m)：0.000 6.538 11.110 14.916 17.955 20.229 21.737 剪力(kN) ： 5.777 3.964 3.351 2.738 2.126 1.513 -0.900
断面号：8 9 10 11 12 13
弯矩(kN.m)：20.229 17.955 14.916 11.110 6.538 0.000
剪力(kN) ：-1.513 -2.126 -2.738 -3.351 -3.964 -5.777
△组合2：1.35恒+0.7*1.4活
断面号： 1 2 3 4 5 6 7
弯矩(kN.m)：0.000 7.355 12.498 16.780 20.200 22.758 24.455 剪力(kN) ： 6.499 4.459 3.770 3.081 2.391 1.702 -1.013
断面号：8 9 10 11 12 13
弯矩(kN.m)：22.758 20.200 16.780 12.498 7.355 0.000
剪力(kN) ：-1.702 -2.391 -3.081 -3.770 -4.459 -6.499
6、局部稳定验算
翼缘宽厚比B/T=7.05 < 容许宽厚比[B/T] =15.0
腹板计算高厚比H0/Tw=34.75 < 容许高厚比[H0/Tw]=80.0
7、简支梁截面强度验算
简支梁最大正弯矩(kN.m)：24.455 (组合：2; 控制位置：7.500m)
强度计算最大应力(N/mm2)：45.576 < f=215.000
简支梁抗弯强度验算满足。
简支梁最大作用剪力(kN)：6.499 (组合：2; 控制位置：0.000m)
简支梁抗剪计算应力(N/mm2)：3.114 < fv=125.000
简支梁抗剪承载能力满足。
8、简支梁整体稳定验算
平面外长细比λy：199.486
梁整体稳定系数φb：0.661
简支梁最大正弯矩(kN.m)：24.455 (组合：2; 控制位置：7.500m)
简支梁整体稳定计算最大应力(N/mm2)：72.380 < f=215.000
简支梁整体稳定验算满足。
9、简支梁挠度验算
△标准组合：1.0恒+1.0活
断面号： 1 2 3 4 5 6 7
弯矩(kN.m)：0.000 5.448 9.258 12.430 14.963 16.858 18.114 剪力(kN) ： 4.814 3.303 2.793 2.282 1.771 1.261 -0.750
断面号：8 9 10 11 12 13
弯矩(kN.m)：16.858 14.963 12.430 9.258 5.448 0.000
剪力(kN) ：-1.261 -1.771 -2.282 -2.793 -3.303 -4.814
