减速箱体加工工艺及夹具设计一、减速箱体加工工艺1.工艺流程(1)原材料切割:将选定的材料按照减速箱体的尺寸进行切割。
(2)加工设备准备:根据设计要求,准备相应的加工设备,如铣床、钻床、刨床等。
(3)加工工序:包括铣削、螺纹加工、齿轮加工等。
(4)尺寸检测:在加工过程中,需要对减速箱体的尺寸进行检测,以保证加工质量。
(5)表面处理:对减速箱体进行清洗、抛光等处理,使其表面光滑。
(6)装配:将减速箱体的各个部件进行装配,进行最终的成品检验。
2.加工工艺要点(1)结构要点:根据减速箱体的设计要求,确保其结构的合理性,以保证其功能和耐用性。
(2)加工精度要求:减速箱体是关键零件,其加工精度对整个减速箱的性能起着重要作用,因此,在加工过程中,要控制好加工精度。
(3)表面处理要点:减速箱体表面的处理对于其外观和耐久性有直接影响,要选择适当的表面处理方式,如喷涂、电镀等。
(4)装配要点:在减速箱体的装配过程中,要注意各个部件的配合精度,确保装配的稳定性和工作效果。
二、夹具设计1.设计原则夹具设计的原则主要包括以下几点:稳定性、可靠性、精确性、方便性和经济性。
夹具设计时要考虑到减速箱体的特点和加工工艺流程,确保夹具能够满足加工的需求,并提高生产效率。
2.设计要点(1)夹紧力:夹具的夹紧力需要根据减速箱体的尺寸和材料进行合理计算,以确保夹具能够稳定地固定减速箱体。
(2)定位准确性:夹具需要能够准确地定位减速箱体的各个部件,以保证加工过程中的精度。
(3)散热性能:在加工过程中,夹具需要承受一定的摩擦力和热量,要考虑到夹具的散热性能,防止过热对减速箱体的影响。
(4)易于操作和调整:夹具的设计要方便操作和调整,以适应不同尺寸和型号的减速箱体加工需求。
(5)材料选择:夹具的材料选择要符合强度和耐磨性的要求,以确保夹具的使用寿命和稳定性。
以上为减速箱体加工工艺及夹具设计的一些方面的详细说明,通过合理的工艺流程和夹具设计,可以提高减速箱体的加工效率和质量,降低生产成本,提高产品的竞争力。
C6150车床主轴箱箱体加工工艺及工装夹具设计1.C6150车床主轴箱箱体加工工艺主轴箱箱体一般由铸铁材料制成,其加工工艺主要包括以下几个步骤:(1)铸造准备:对铸铁材料进行熔炼、净化和浇铸前的处理,确保铸件质量。
(2)铸件浇铸:将熔化的铸铁材料倒入模具中,使其冷却、凝固成型。
(3)铸件脱模:待铸件冷却后,从模具中取出,进行清理和修整。
(4)精密加工:对铸件进行加工,包括切割、铣削、钻孔等工序,以使得箱体尺寸和形状精确到达要求。
(5)表面处理:对箱体表面进行打磨、抛光,以提高外观质量。
(6)检测和装配:对加工好的主轴箱箱体进行检测,确保质量达到要求,然后进行组装。
在主轴箱箱体的加工过程中,合理设计工装夹具可以提高加工效率和加工质量,减少劳动强度。
(1)定位夹具设计:主要用于确定箱体的位置和角度,以保证加工精度。
定位夹具可以根据箱体形状和尺寸设计,一般采用刚性夹具,如V型块。
(2)夹紧夹具设计:用于夹紧箱体,以防止其在加工过程中发生松动或位移。
夹紧夹具可以采用螺栓和垫圈进行固定,或者采用气动或液压夹紧装置。
(3)切削夹具设计:用于加工箱体的切削过程,包括刀具和刀架的选择和安装。
切削夹具要根据加工要求和箱体材料的切削特性来设计,以保证加工质量和效率。
(4)保护夹具设计:用于保护箱体的外表面和内孔。
保护夹具可以采用橡胶垫和保护套等材料进行设计,以确保箱体不被切削工具碰伤。
(5)检测夹具设计:用于检测箱体的尺寸和形状,以确保其符合加工要求。
检测夹具可以采用测量工具和传感器等设备进行设计,以确保检测的准确性和可靠性。
总之,C6150车床主轴箱箱体加工工艺和工装夹具设计是车床加工中的重要环节,可以通过合理的工艺和夹具设计来提高加工效率和加工质量。
浅谈箱体加工工艺流程箱体加工是制造业中常见的一项工艺,它主要是指针对箱体产品进行加工、制造和组装的过程。
箱体产品是广泛应用于电子、机械、医疗等行业的一种产品,其质量和性能直接影响到整个产品的质量和性能。
因此,箱体加工工艺流程的正确性和完整性都至关重要。
箱体加工工艺流程是指在进行箱体加工制造过程中,所需要完成的一系列工艺流程和工作步骤。
整个过程需要各个环节协同配合,确保每个环节都能够按照规定的流程和要求完成,最终才能获得高质量的箱体产品。
箱体加工工艺流程主要包括以下几个方面:1. 制定箱体产品的设计方案在进行箱体加工前,需要先完成产品的设计方案,方案主要包括产品的结构设计、材料选用、尺寸规格等方面。
设计方案需要遵循箱体产品的使用要求和设计原则,确保产品能够满足用户的需求。
2. 制造箱体原型设计方案完成后,需要先制作出箱体原型,以便进行样品测试和审查。
原型制作的过程需要按照设计要求进行,尺寸、结构等方面需要保持一致,确保最终的箱体产品能够符合设计要求。
3. 箱体贴膜和表面处理箱体加工需要对箱体表面进行处理,这包括了处理表面不平整和贴合膜的过程。
而且材料的质量和处理技术都必须严格按照要求进行,否则会影响产品的质量和外观。
4. 箱体加工和组装箱体加工过程主要是指针对箱体产品进行钻孔、冲压、铆接、焊接等工艺过程的操作。
加工和组装的过程需要精细细致,确保每个零件都能够按照要求完成,并且组装质量达到要求。
5. 产品质量检验在完成箱体加工和组装后,需要进行产品质量检验。
检验包括结构、尺寸、外观、性能等方面的测试,以确保产品能够达到设计要求和质量标准。
6. 产品包装和运输最后,根据产品的要求和使用场景,进行产品的包装和运输。
包装需要在保护产品的同时,尽可能减少产品在运输过程中的受损情况。
总之,箱体加工工艺流程是一个非常复杂的过程,需要各个方面的协作和配合,确保产品能够高质量、高效率完成。
因此,在进行箱体加工前需要认真制定工艺流程,并严格按照要求执行。

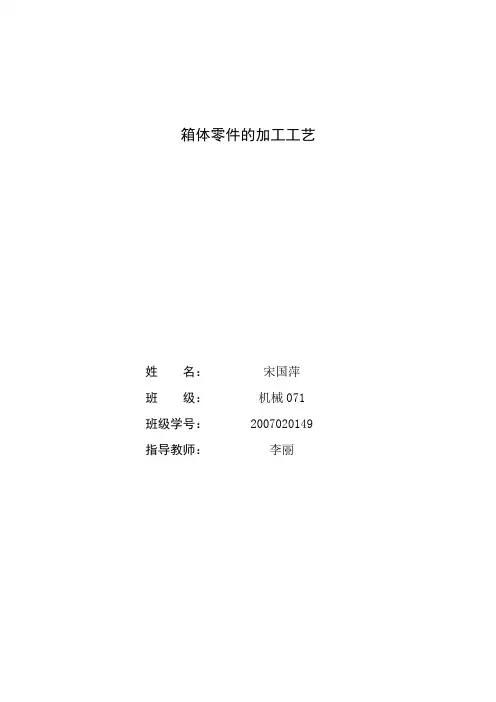

箱体零件的加工工艺姓名:宋国萍班级:机械071 班级学号:2007020149 指导教师:李丽箱体零件的加工工艺摘要:在箱体类零件各加工表面中,通常平面的加工精度比较容易保证,而精度要求较高的支承孔的加工精度以及孔与孔之间、孔与平面之间的互相位置精度则较难保证。
所以,再制定箱体类零件加工工艺过程的时,应将如何保证孔的精度为重点来考虑。
精度与表面粗糙度要求,目的是保证安装在孔内的轴承和轴的回转精度;平面的平面度和平直度,其目的在于保证装配后整机的接触面接触刚度和导向面的定位精度;孔系的位置精度是箱体类零件最主要的技术要求,其中包括孔与孔的位置精度箱体类零件加工表面的主要问题是平面和孔。
其技术要求主要体现在三个方面:孔的尺寸和孔与平面位置精度,箱体定位基准的选择。
AbstractIn the box-type parts of machined surface, usually the processing plane is easier to ensure accuracy, but the supporting high precision machining precision holes and holes with the holes between the hole and the mutual position between the plane more difficult to ensure the accuracy of . Therefore, re-enacted box parts machining process time should be how to ensure the accuracy of holes focus to consider.Accuracy and surface roughness requirements, the purpose is to ensure that the bearings installed in the hole and shaft of the rotary precision; plane flatness and straightness, the purpose is to ensure assembly of the contact surface after the machine-oriented surface of the contact stiffness and positioning accuracy; the location of the holes is a box-type parts precision of the most important technical requirements, including the location of hole and hole box parts machined surface accuracy of the main problems is the plane and holes. Its technical requirements is mainly reflected in three aspects: the hole size and hole position accuracy with the plane, the choice of the base box location.关键词:箱体。
箱体类零件的加工工艺过程1.设计环节:2.材料选择:根据箱体的使用环境和要求,选择适合的材料进行加工。
常用的箱体材料包括钢铁、铝合金和塑料等。
钢铁材料在强度和耐磨性上具有优势,适用于要求较高的工作环境;铝合金材料具有耐腐蚀性和良好的导热性能,适用于一些特殊工作环境;塑料材料具有轻质、绝缘和成本低等优点,适用于一些要求较低的环境。
3.数控加工:箱体的加工主要采用数控加工设备进行。
数控加工包括切削加工和非切削加工两部分。
切削加工包括铣削、车削、钻削和磨削等工艺,通过对箱体进行切削处理得到所需的形状和尺寸。
非切削加工包括冲击、折弯和焊接等工艺,通过这些工艺加工箱体的形状和接缝。
4.表面处理:为了提高箱体的表面质量和使用寿命,需要进行表面处理。
表面处理包括除锈、抛光、喷涂和镀膜等工艺。
除锈可以采用化学抛光、机械抛光和电解除锈等方法,去除箱体表面的氧化物和污垢。
抛光可以使用机械或化学方法,提高箱体表面的光洁度和光亮度。
喷涂可以选择适合的底漆和面漆进行,增加箱体的美观性和耐腐蚀性。
镀膜可以采用电镀或喷塑等方法,增加箱体的抗氧化性和耐腐蚀性。
5.装配:经过数控加工和表面处理的箱体零件可以进行装配。
装配包括将各个零件按照设计图纸上的要求进行组装,并使用螺栓、铆钉或焊接等方式进行固定。
在装配过程中,需要确保各个零件的配合尺寸和工艺要求,保证箱体的稳固性和密封性。
总结:箱体类零件的加工工艺过程包括设计、材料选择、数控加工、表面处理和装配等环节。
设计需要考虑箱体的承载能力、安全性和外观等要求,并制作详细的设计图纸。
材料选择需根据使用环境和要求确定合适的材料。
数控加工采用切削和非切削工艺,得到所需的形状和尺寸。
表面处理通过除锈、抛光、喷涂和镀膜等工艺,提高箱体的表面质量和使用寿命。
最后,通过装配将各个零件组装到一起,并固定好,完成箱体的制作。
箱体零件的加⼯⼯艺箱体零件的加⼯⼯艺⼀、概述1箱体零件的功⽤与结构特点箱体是机器的基础零件,它将机器中有关部件的轴、套、齿轮等相关零件连接成⼀个整体,并使之保持正确的相互位置,以传递转矩或改变转速来完成规定的运动。
故箱体的加⼯质量,直接影响到机器的性能、精度和寿命。
箱体类零件的结构复杂,壁薄且不均匀,加⼯部位多,加⼯难度⼤。
据统计资料表明,⼀般中型机床制造⼚花在箱体类零件的机械加⼯⼯时约占整个产品加⼯⼯时的l5%~20%。
2箱体零件的主要技术要求箱体类零件中,机床主轴箱的精度要求较⾼,可归纳为以下五项精度要求:⑴孔径精度:孔径的尺⼨误差和⼏何形状误差会造成轴承与孔的配合不良。
孔径过⼤,配合过松,使主轴回转轴线不稳定,并降低了⽀承刚度,易产⽣振动和噪声;孔径太⼩,会使配合偏紧,轴承将因外环变形,不能正常运转⽽缩短寿命。
装轴承的孔不圆,也会使轴承外环变形⽽引起主轴径向圆跳动。
从上⾯分析可知,对孔的精度要求是较⾼的。
主轴孔的尺⼨公差等级为IT6,其余孔为IT8~IT7。
孔的⼏何形状精度未作规定的,⼀般控制在尺⼨公差的1/2范围内即可。
⑵孔与孔的位置精度:同⼀轴线上各孔的同轴度误差和孔端⾯对轴线的垂直度误差,会使轴和轴承装配到箱体内出现歪斜,从⽽造成主轴径向圆跳动和轴向窜动,也加剧了轴承磨损。
孔系之间的平⾏度误差,会影响齿轮的啮合质量。
⼀般孔距允差为⼟0.025~⼟0.060mm,⽽同⼀中⼼线上的⽀承孔的同轴度约为最⼩孔尺⼨公差之半。
⑶孔和平⾯的位置精度:主要孔对主轴箱安装基⾯的平⾏度,决定了主轴与床⾝导轨的相互位置关系。
这项精度是在总装时通过刮研来达到的。
为了减少刮研⼯作量,⼀般规定在垂直和⽔平两个⽅向上,只允许主轴前端向上和向前偏。
⑷主要平⾯的精度:装配基⾯的平⾯度影响主轴箱与床⾝连接时的接触刚度,加⼯过程中作为定位基⾯则会影响主要孔的加⼯精度。
因此规定了底⾯和导向⾯必须平直,为了保证箱盖的密封性,防⽌⼯作时润滑油泄出,还规定了顶⾯的平⾯度要求,当⼤批量⽣产将其顶⾯⽤作定位基⾯时,对它的平⾯度要求还要提⾼。

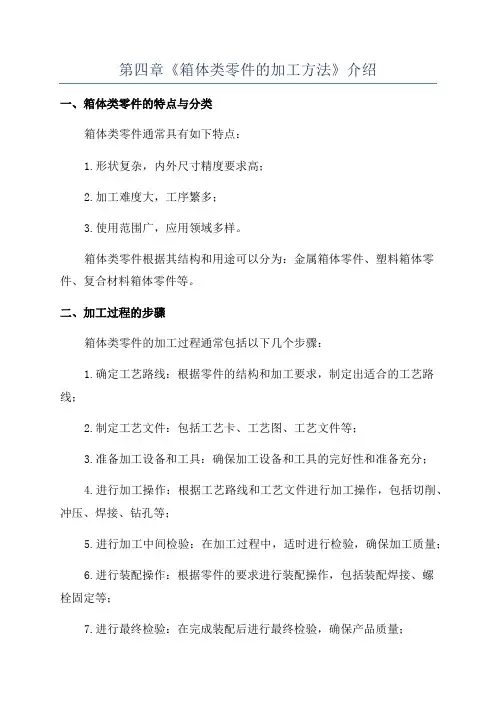

第四章《箱体类零件的加工方法》介绍一、箱体类零件的特点与分类箱体类零件通常具有如下特点:1.形状复杂,内外尺寸精度要求高;2.加工难度大,工序繁多;3.使用范围广,应用领域多样。
箱体类零件根据其结构和用途可以分为:金属箱体零件、塑料箱体零件、复合材料箱体零件等。
二、加工过程的步骤箱体类零件的加工过程通常包括以下几个步骤:1.确定工艺路线:根据零件的结构和加工要求,制定出适合的工艺路线;2.制定工艺文件:包括工艺卡、工艺图、工艺文件等;3.准备加工设备和工具:确保加工设备和工具的完好性和准备充分;4.进行加工操作:根据工艺路线和工艺文件进行加工操作,包括切削、冲压、焊接、钻孔等;5.进行加工中间检验:在加工过程中,适时进行检验,确保加工质量;6.进行装配操作:根据零件的要求进行装配操作,包括装配焊接、螺栓固定等;7.进行最终检验:在完成装配后进行最终检验,确保产品质量;8.进行后续处理:根据零件要求进行后续处理,包括表面处理、防腐处理等。
三、常用的加工设备与工具在箱体类零件的加工过程中,常用的加工设备和工具包括:1.数控机床:包括数控铣床、数控车床等,用于进行零件的切削加工;2.冲压设备:包括冲床、剪板机等,用于进行零件的冲压加工;3.焊接设备:包括电弧焊、气体保护焊等,用于进行零件的焊接加工;4.钻孔设备:包括立式钻床、卧式钻床等,用于进行零件的钻孔加工;5.装配工具:包括螺栓、螺母、螺丝刀等,用于进行零件的装配操作。
四、加工工艺与注意事项在进行箱体类零件的加工过程中,需要遵循以下加工工艺与注意事项:1.合理安排工艺路线:根据零件的结构和加工要求,选择合适的工艺路线,确保加工工艺的合理性和可行性;2.保证加工精度:根据零件的要求,合理选择加工设备和工具,确保加工精度的达到要求;3.注重加工过程中的检验与控制:在加工过程中,要适时进行检验,发现问题及时修正,确保加工质量;4.注意安全操作:在加工过程中,要注意操作人员的安全,确保加工过程的安全性;5.合理利用材料和工具:在加工过程中,要合理利用材料和工具,降低生产成本,提高生产效率;6.严格质量检验:在完成零件的加工和装配之后,要进行严格的质量检验,确保产品的质量。
蜗轮减速机箱体加工工艺技术蜗轮减速机箱体是一种用于传递动力的关键零部件,常用于工业生产中的传动系统。
其加工工艺技术对于机箱体的质量和性能至关重要。
下面将介绍一种常见的蜗轮减速机箱体加工工艺技术。
首先,机箱体的加工工艺技术开始于设计和制作加工工艺图纸。
工艺图纸需要包括机箱体的尺寸、形状、方位等详细信息,并标注加工工艺要求和检验要求。
在这个过程中,需要考虑到机箱体的功能要求、外观要求以及使用环境等因素。
接下来是材料准备。
根据机箱体的要求,选择适合的材料来制作机箱体。
常见的材料有铸铁、铝合金等。
在材料准备过程中,需要检查材料的质量和尺寸是否符合要求。
然后是机箱体的铸造或切削。
对于铸铁机箱体,可以通过铸造工艺来制造。
首先,将铸铁熔化成液态,然后倒入机箱体的模具中,待铸件冷却凝固后,取出并进行下一步的加工处理。
对于铝合金机箱体,通常通过CNC数控机床进行切削加工。
根据加工工艺图纸,将预先加工好的铝合金材料通过切削加工,在机床上进行整体切削,形成所需的机箱体形状和尺寸。
在加工过程中,需要严格控制加工尺寸、表面光洁度和精度。
对于铸造机箱体,需要进行修砂、抛光等表面处理,以保证机箱体的表面光滑,无明显缺陷。
对于切削加工机箱体,需要经过精密加工,确保机箱体的尺寸和形状精确。
最后,进行机箱体的装配和调试。
根据设计要求和加工工艺要求,将机箱体的各个零部件进行装配,并进行测试和调试。
通过测试和调试,在保证机箱体质量和性能的前提下,确保机箱体的可靠性和耐用性。
总体而言,蜗轮减速机箱体的加工工艺技术涉及到工艺图纸设计、材料准备、铸造或切削加工、表面处理以及装配和调试等多个环节。
通过严格控制每个环节的工艺要求,可以保证蜗轮减速机箱体的质量和性能,满足工业生产中的传动需求。
蜗轮减速机箱体加工工艺技术是制造蜗轮减速机的关键环节,它直接关系到蜗轮减速机的质量和性能。
下面将继续介绍蜗轮减速机箱体加工工艺技术的相关内容。
在加工工艺技术中,首先需要进行模具制造。

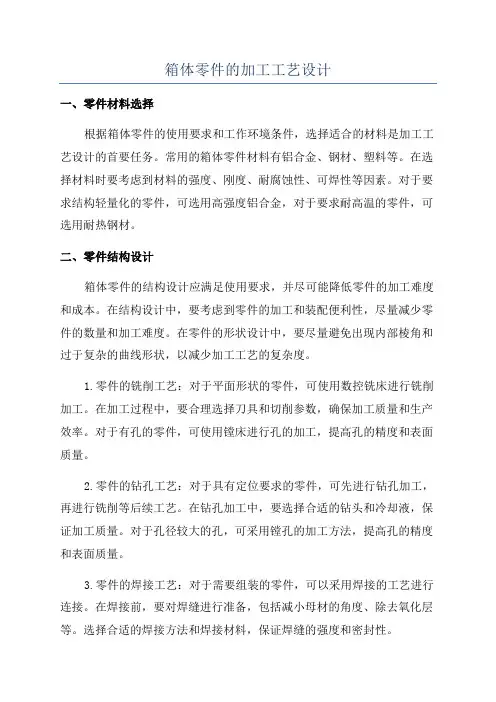

箱体零件的加工工艺设计一、零件材料选择根据箱体零件的使用要求和工作环境条件,选择适合的材料是加工工艺设计的首要任务。
常用的箱体零件材料有铝合金、钢材、塑料等。
在选择材料时要考虑到材料的强度、刚度、耐腐蚀性、可焊性等因素。
对于要求结构轻量化的零件,可选用高强度铝合金,对于要求耐高温的零件,可选用耐热钢材。
二、零件结构设计箱体零件的结构设计应满足使用要求,并尽可能降低零件的加工难度和成本。
在结构设计中,要考虑到零件的加工和装配便利性,尽量减少零件的数量和加工难度。
在零件的形状设计中,要尽量避免出现内部棱角和过于复杂的曲线形状,以减少加工工艺的复杂度。
1.零件的铣削工艺:对于平面形状的零件,可使用数控铣床进行铣削加工。
在加工过程中,要合理选择刀具和切削参数,确保加工质量和生产效率。
对于有孔的零件,可使用镗床进行孔的加工,提高孔的精度和表面质量。
2.零件的钻孔工艺:对于具有定位要求的零件,可先进行钻孔加工,再进行铣削等后续工艺。
在钻孔加工中,要选择合适的钻头和冷却液,保证加工质量。
对于孔径较大的孔,可采用镗孔的加工方法,提高孔的精度和表面质量。
3.零件的焊接工艺:对于需要组装的零件,可以采用焊接的工艺进行连接。
在焊接前,要对焊缝进行准备,包括减小母材的角度、除去氧化层等。
选择合适的焊接方法和焊接材料,保证焊缝的强度和密封性。
4.零件的表面处理工艺:对于需要提高零件表面质量和耐腐蚀性的零件,可采用表面处理的工艺。
常用的表面处理方法包括喷涂、电镀、阳极氧化等。
在选择表面处理方法时,要考虑到零件的材料和使用环境条件。
四、零件加工的质量控制在零件加工过程中,要进行严格的质量控制,确保零件的尺寸精度和表面质量。
常用的质量控制方法包括尺寸测量、外观检查、检验夹具等。
在加工过程中,要根据零件的要求,进行适当的修整和调整,提高零件的加工精度和一致性。
通过以上的加工工艺设计,可以确保箱体零件的加工质量和生产效率。
合理选择材料、优化结构设计、采用适当的加工工艺和质量控制措施,可以提高零件的性能和可靠性,满足用户的使用需求。
箱体加工工艺过程及工序卡箱体加工是指对箱体进行各种工艺处理,以满足工程需求。
通常包括铣削、钻孔、切割、折弯、焊接、涂装等工序。
下面是一个箱体加工的工序卡,来详细描述箱体加工的工艺过程及各个工序。
工艺过程:1.下料:根据箱体的设计图纸,将所需的板材进行切割或折弯,得到对应的零件。
2.铣削:针对箱体零件的毛刺或边角进行铣削,使其表面平整,便于后续的连接和装配。
3.钻孔:对于需要固定件的箱体零件进行钻孔处理,以便于安装螺丝、铆钉和其他固定件。
4.切割:根据设计要求,对箱体零件进行切割加工,如切割窗口,开孔等。
5.折弯:对于带有折弯部分的箱体零件,采用机械设备对其进行折弯处理,以得到所需的弯度和形状。
6.焊接:将已经加工好的箱体零件进行定位并进行焊接,以形成完整的箱体结构。
7.打磨:对焊接后的箱体进行打磨处理,使焊接处平整光滑,达到美观和耐用的要求。
8.涂装:对已经打磨好的箱体进行涂装处理,以增加外观质量和抗腐蚀性。
9.组装:将经过涂装的箱体零件进行组装,包括固定件的安装、连接件的安装等。
10.检验:对组装完成的箱体进行检验,确保箱体的质量和功能满足设计要求。
11.包装:对合格的箱体进行包装,以便于运输和储存。
工序卡示例:工序卡号:01工序名称:下料工序内容:1.根据设计图纸,将所需板材切割成对应的形状和尺寸。
2.对切割好的板材进行折弯或加工,使其形成所需的零件。
3.对零件的边缘进行打磨,确保平整无毛刺。
工序卡号:02工序名称:铣削工序内容:1.将需要进行铣削的箱体零件进行定位,确保其固定在机床上。
2.根据需要进行的铣削处理,调整加工参数,使其达到设计要求的尺寸和形状。
3.对铣削后的零件进行检查,确保其平整光滑。
工序卡号:03工序内容:1.根据设计要求,对需要进行固定件安装的零件进行定位。
2.使用钻孔设备进行钻孔,确保孔的位置和尺寸准确。
3.对钻孔后的零件检查,确保孔的质量和精度。
工序卡号:04工序名称:切割工序内容:1.根据设计要求,对箱体零件进行切割处理,如切割窗口,开孔等。
箱体的加工工艺(总9页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除箱体零件的加工工艺箱体零件的加工工艺 摘要:姓 名: 宋国萍 班 级: 机械071 班级学号: 49 指导教师: 李丽在箱体类零件各加工表面中,通常平面的加工精度比较容易保证,而精度要求较高的支承孔的加工精度以及孔与孔之间、孔与平面之间的互相位置精度则较难保证。
所以,再制定箱体类零件加工工艺过程的时,应将如何保证孔的精度为重点来考虑。
精度与表面粗糙度要求,目的是保证安装在孔内的轴承和轴的回转精度;平面的平面度和平直度,其目的在于保证装配后整机的接触面接触刚度和导向面的定位精度;孔系的位置精度是箱体类零件最主要的技术要求,其中包括孔与孔的位置精度箱体类零件加工表面的主要问题是平面和孔。
其技术要求主要体现在三个方面:孔的尺寸和孔与平面位置精度,箱体定位基准的选择。
AbstractIn the box-type parts of machined surface, usually the processing plane is easier to ensure accuracy, but the supporting high precision machining precision holes and holes with the holes between the hole and the mutual position between the plane more difficult to ensure the accuracy of . Therefore, re-enacted box parts machining process time should be how to ensure the accuracy of holes focus to consider.Accuracy and surface roughness requirements, the purpose is to ensure that the bearings installed in the hole and shaft of the rotary precision; plane flatness and straightness, the purpose isto ensure assembly of the contact surface after the machine-oriented surface of the contact stiffness and positioning accuracy; the location of the holes is a box-type parts precision of the most important technical requirements, including the location of hole and hole box parts machined surface accuracy of the main problems is the plane and holes. Its technical requirements is mainly reflected in three aspects: the hole size and hole position accuracy with the plane, the choice of the base box location.关键词:箱体。
箱体零件加工工艺分析一、主轴箱加工工艺过程及其分析(一)主轴箱加工工艺过程如图8-2所示为某车床主轴箱简图,表8-8为该主轴箱小批量生产的工艺过程。
表8-9为该主轴箱大批量生产的工艺过程。
(二)箱体类零件加工工艺分析1.主要表面加工方法的选择箱体的主要表面有平面和轴承支承孔。
主要平面的加工,对于中、小件,一般在牛头刨床或普通铣床上进行。
对于大件,一般在龙门刨床或龙门铣床上进行。
刨削的刀具结构简单,机床成本低,调整方便,但生产率低;在大批、大量生产时,多采用铣削;当生产批量大且精度又较高时可采用磨削。
单件小批生产精度较高的平面时,除一些高精度的箱体仍需手工刮研外,一般采用宽刃精刨。
当生产批量较大或为保证平面间的相互位置精度,可采用组合铣削和组合磨削如图8-68所示。
箱体支承孔的加工,对于直径小于Φ50mm 的孔,一般不铸出,可采用钻→扩(或半精镗)→铰(或精镗)的方案。
对于已铸出的孔,可采用粗镗→半精镗→精镗(用浮动镗刀片)的方案。
由于主轴轴承孔精度和表面质量要求比其余轴孔高,所以,在精镗后,还要用浮动镗刀片进行精细镗。
对于箱体上的高精度孔,最后精加工工序也可采用珩磨、滚压等工艺方法。
2.拟定工艺过程的原则(l)先面后孔的加工顺序。
箱体主要是由平面和孔组成这也是它的主要表面。
先加工平面,后加工孔,是箱体加工的一般规律。
因为主要平面是箱体往机器上的装配基准,先加工主要平面后加工支承孔,使定位基准与设计基准和装配基准重合,从而消除因基准不重合而引起的误差。
另外,先以孔为粗基准加工平面,再以平面为精基准加工孔,这样,可为孔的加工提供稳定可靠的定位基准,并且加工平面时切去了铸件的硬皮和凹凸不平对后序孔的加工有利,可减少钻头引偏和崩刃现象,对刀调整也比较方便。
(2)粗精加工分阶段进行。
粗、精加工分开的原则:对于刚性差、批量较大、要求精度较高的箱体,一般要粗、精加工分开进行,即在主要平面和各支承孔的粗加工之后再进行主要平面和各支承孔的精加工。
发动机箱体加工工艺流程发动机箱体加工工艺流程是指将原材料经过一系列加工工艺的加工制造过程,最终形成发动机箱体的过程。
发动机箱体作为发动机的重要组成部分,承载着发动机的各种部件,并提供了保护和支撑功能。
下面将详细介绍发动机箱体加工工艺流程。
一、原材料准备发动机箱体的原材料通常采用优质的铝合金材料,具有良好的强度和耐腐蚀性。
在加工之前,需要对原材料进行检查,确保其质量符合要求,并对其进行切割或锯割,以便进一步的加工。
二、铣削加工铣削是发动机箱体加工的主要工艺之一,通过铣床将原材料进行切削,使其形成所需的形状和尺寸。
首先,需要根据设计要求制定加工方案和工艺路线,确定切削刀具的选择和切削参数。
然后,将原材料固定在铣床上,进行铣削加工,通过不断移动切削刀具和工件,使原材料逐渐形成发动机箱体的外形。
三、钻孔加工钻孔是发动机箱体加工的另一项重要工艺,用于形成各种孔洞和螺纹孔。
首先,根据设计要求,在发动机箱体上标记出钻孔位置。
然后,使用钻床进行钻孔加工,根据不同的孔径和深度选择合适的钻头,并确定合理的进给速度和转速。
通过旋转钻头,将切削液引入钻孔,以降低温度和摩擦,提高钻孔的质量和效率。
四、螺纹加工发动机箱体上的一些部件需要进行螺纹加工,以便与其他部件连接。
螺纹加工可以使用螺纹铣刀或螺纹攻丝刀进行。
在加工之前,需要确定螺纹的类型和规格,并使用合适的工具进行加工。
通过旋转螺纹刀具,将切削刀具与发动机箱体上的孔洞进行相对运动,形成所需的螺纹结构。
五、表面处理为了提高发动机箱体的表面质量和耐腐蚀性,通常需要进行表面处理。
常见的表面处理方法包括阳极氧化、电镀和喷涂等。
阳极氧化是将发动机箱体浸泡在电解槽中,通过电解反应形成氧化膜,提高其耐蚀性和表面硬度。
电镀是将发动机箱体浸泡在电镀液中,通过电流作用将金属离子沉积在表面,形成一层金属覆盖层。
喷涂是将发动机箱体喷上防腐漆或涂层,以保护其表面免受氧化和腐蚀。
六、组装和检验在发动机箱体加工完成后,需要进行组装和检验。
箱体加工工艺(总9页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除一、零件的工艺分析汽车变速箱箱体,它是汽车的基础零件之一,它把变速箱中的轴和齿轮等零件和机构联结为一个整体,使这些零件和机构保持正确的相对位置,以便使其上的各个机构和零件能正确,协调一致的工作。
变速箱箱体的加工质量直接影响变速器的装配质量,进而影响汽车的使用性能和寿命。
本零件生产类型为中批生产。
下面对该零件进行精度分析。
对于形状和尺寸(包括形状公差、位置公差)较复杂的零件,一般采取化整体为部分的分析方法,即把一个零件看作由若干组表面及相应的若干组尺寸组成的,然后分别分析每组表面的结构及其尺寸、精度要求,最后再分析这几组表面之间的位置关系。
由零件图样,具体技术要求分析如下:平面的加工:①上盖结合面的加工:其表面粗糙度为μm,平面度为;②前后端面的加工:其表面粗糙度为μm,前端面T1对O1轴线的端面全跳动为。
后端面T2对O1轴线的端面圆跳动为,前后端面尺寸为371±;③两侧窗口面及凸台面的加工:取力窗口面粗糙度为μm,对O2轴的平行度为,其公差等级为IT7~IT9,平面度为。
右侧窗口面的粗糙度值为μm,平面度为对O2轴的平行度为150:;④倒档轴孔内端面的加工:其表面粗糙度值为μm,保证尺寸为,20mm。
其中上盖结合面,前后端面,两侧窗口面为主要加工表面。
上盖结合面作为后面工序的主要定位面,最后还要用于装配箱盖;前面T1为变速箱的安装基面;后端面T2为安装轴承端盖用;两侧窗口面用于安装窗口盖。
孔的加工:①小孔:⑴上盖结合面:8个M10-6H的螺纹孔:分布于上盖接合面上,两侧中间两组螺纹孔中心线的距离为180mm,另外两组中心线距离为204± ,两侧相邻螺纹孔中心线距离为170mm。
2个φ12mm的工艺孔:分布于上盖接合面上,一、工艺孔倒前端面的距离为60mm,两工艺孔中心线前后相距250mm,左右相距240mm,粗糙度为μm,对G..位置度公差为。
箱体加工工艺
机箱体加工工艺主要包括:1.切割工艺。
用于切割复杂形状的成型件,常见的切割工艺有冲孔、切割、激光切割等;2.焊接工艺。
根据材料的特性,采用CO2、Arc、TIG、MIG/MAG等方式对件体进行焊接;3.表面处理
工艺。
不同的表面处理工艺,如氧化、电镀、喷漆、塑胶、喷砂等,根据
结构形式和产品用途等因素选择;4.装配工艺。
经过前面几道工序处理,
将机箱件体及配件装配成完攒机箱产品;5.钣金加工工艺。
磨削、刨削、
铰切、穿孔、折弯等等;C加工工艺。
根据产品要求,使用三维数控
机床,进行铣削、刨削、锻造、钻孔等加工;7.组装工艺。
经过上述工序,将每个独立的零件分别按照一定的顺序安装起来,构成机箱零件组装、组
装完毕后封装成完整的机箱产品。
箱体加工工艺Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-学习情境4:箱体类零件机械加工工艺文件的制订一、零件的工艺分析汽车变速箱箱体,它是汽车的基础零件之一,它把变速箱中的轴和齿轮等零件和机构联结为一个整体,使这些零件和机构保持正确的相对位置,以便使其上的各个机构和零件能正确,协调一致的工作。
变速箱箱体的加工质量直接影响变速器的装配质量,进而影响汽车的使用性能和寿命。
本零件生产类型为中批生产。
下面对该零件进行精度分析。
对于形状和尺寸(包括形状公差、位置公差)较复杂的零件,一般采取化整体为部分的分析方法,即把一个零件看作由若干组表面及相应的若干组尺寸组成的,然后分别分析每组表面的结构及其尺寸、精度要求,最后再分析这几组表面之间的位置关系。
由零件图样,具体技术要求分析如下:平面的加工:①上盖结合面的加工:其表面粗糙度为μm,平面度为0.15mm;②前后端面的加工:其表面粗糙度为μm,前端面T1对O1轴线的端面全跳动为0.08mm。
后端面T2对O1轴线的端面圆跳动为0.1mm,前后端面尺寸为371±0.02mm;③两侧窗口面及凸台面的加工:取力窗口面粗糙度为μm,对O2轴的平行度为0.08mm,其公差等级为IT7~IT9,平面度为0.1mm。
右侧窗口面的粗糙度值为μm,平面度为0.15mm对O2轴的平行度为150:;④倒档轴孔内端面的加工:其表面粗糙度值为μm,保证尺寸为102.5mm,20mm。
其中上盖结合面,前后端面,两侧窗口面为主要加工表面。
上盖结合面作为后面工序的主要定位面,最后还要用于装配箱盖;前面T1为变速箱的安装基面;后端面T2为安装轴承端盖用;两侧窗口面用于安装窗口盖。
孔的加工:①小孔:⑴上盖结合面:8个M10-6H的螺纹孔:分布于上盖接合面上,两侧中间两组螺纹孔中心线的距离为180mm,另外两组中心线距离为204± ,两侧相邻螺纹孔中心线距离为170mm。
2个φ12mm的工艺孔:分布于上盖接合面上,一、工艺孔倒前端面的距离为60mm,两工艺孔中心线前后相距250mm,左右相距240mm,粗糙度为μm,对G..位置度公差为0.15mm。
⑵前后端面:8个M10-6H的螺纹孔:φ110mm孔周围的四个螺纹孔均匀分布在φ130mm的圆上,一螺纹孔的中心线于对称线夹角为45o,对的位置度公差为φ0.15mm。
另外四个分布在φ82mm的圆上,螺纹孔的中心线与对称线夹角为26o、25o、50o、50o,对的位置度公差为φ0.15mm。
1个8mm的孔:位于竖直对称线的下部,其中心线距O1轴65mm。
4个φ17mm的孔:对的位置度公差为φ0.15mm,水平线上两孔中心线距离270mm,其中一个孔中心线与O1轴水平距离135mm,竖直线上两孔中心距离为100mm。
⑶后端面:11个M10-6H的螺纹孔:四个螺纹孔均布在φ90mm的圆周围,其中一螺纹孔的中心线与对称线夹角为45o,对位置度公差为φ0.15mm.六个螺纹孔分布在φ130mm的圆上,左上孔与竖直对称线夹角为,对的位置度公差为φ0.15mm。
另外一个螺纹孔中心距轴线O330mm。
竖直距离为16mm。
1个的孔:位于φ100mm的孔中心线的右下方16o。
1个M30-6H的螺纹孔:其中心线与O2的水平距离为6mm,竖直距离为82mm。
2个φ30mm的孔:粗糙度为μm,对B的位置度公差为150:,其中孔中心线O3距轴分别为±和±。
⑷取力窗口面6个M10-6H的螺纹孔:对D、B、F的位置度公差为φ0.15mm,对称分布于取力窗口面上左右中心距离为105±0.04mm,上下对称的两组孔中心距分别为155mm、70mm,竖直对称线距T1端面±0.25mm。
2个φ10mm的孔:粗糙度为μm,对称分布于取力窗口面上,其中一个孔中心线位于右侧两螺纹孔中心线平面上,与一螺纹孔相距30mm,2个φ10mm孔中心线竖直距离为130±0.04mm。
1个M30的加油螺纹孔:螺纹孔上平面Z1与上盖接合面交30o,上平面Z1螺纹孔中心线交点与O1轴线水平相距105mm,与O2轴竖直相距35mm。
⑸右侧窗口面及凸台面右侧窗口面6个M14-6H的螺纹孔:对称分布对D、C、H的位置度公差为φ0.15mm,中间对称两组的中心线水平距离为125mm,竖直相距80mm,另外一组位于竖直对称线上,相距140mm,一组的中心线距端面T2为10mm。
2个M10-6H和1个M14-6H位于凸台面上,位置度公差为φ0.15mm,其中以个距前端面T1137mm,两个M10-6H螺纹孔中心距为102mm,M14-6H螺纹孔中心线距后端面54mm。
②大孔⑴后端面φ100mm 的孔:孔径尺寸为φ1000.0350+mm ,孔表面粗糙度μm ,以上盖接合面为设计基准,其相关尺寸为820.10+mm 。
φ90mm 的孔:孔径尺寸为φ900.0350+mm ,孔表面粗糙度μm ,以O1轴为设计基准,其相关尺寸为18mm. ±0.05mm 。
⑵前端面φ110mm 的孔:孔径尺寸为φ1100.0350+mm ,孔表面粗糙度μmφ62mm 的孔:孔径尺寸为φ62 0.0080.040-- mm ,孔表面粗糙度μm 与O2同轴。
.通过以上分析可知,这四组加工表面应采用“先面后孔”的加工原则,即先加工平面再加工孔,并保证它们之间的位置度要求。
二、毛坯的选择由于灰铸铁具有较好的耐磨性、减振性和良好的铸造性 、尺寸稳定性。
工艺性能好和可加工性,线膨胀系数小,而且价格低廉,是箱体类零件广泛应用的材料。
因此选择综合性好的HT150作为汽车变速箱的制造材料。
又因为箱体零件的结构复杂,故常采用砂型铸造。
为了尽量减少铸件内应力对加工质量的影响,零件在浇铸后均需安排热处理工序,然后按有关铸件的技术要求进行验收。
这样即保证成批量生产的需要,又大大降低了成本,提高了工作效率。
三、定位基准的选择基面的选择是工艺规程设计中的重要工作之一。
基面选择的正确合理,可以使加工质量得到保证,生产效率得到提高。
否则加工工艺规程中会问题百出,跟有甚者还会造成零件大批报废。
1、粗基准的选择在本零件中,七个表面均为加工表面。
因为在加工工程中,粗基准要选择重要面,因此,对于本工件来说,上盖接合面为平面,且作为装配面,使重要面,故在加工时可以充当以后各工序的基准面,但是不能选择它作为第一次加工的粗基准。
因为零件为砂型铸造,上盖接合面的毛坯面存在一定的误差,不能保证加工精度。
按照有关粗基准的选择原则(保证相互的位置精度要求原则。
当零件有不加工表面时,则应以这些不加工表面作为粗基准;当零件有若干个不加工表面时,则应与加工表面相对位置要求高的不加工表面作为粗基准。
)现在选择工件的前后端面三个孔作为粗基准,可消除X、Y、Z方向的移动和转动6个自由度,属于完全定位,重要选择粗基准不仅能满足加工要求,保证加工精度,便于安装,比较稳定。
2、精基准的选择根据精基准的选择原则(基准重合原则,统一基准原则,互为基准原则,自为基准原则,便于安装原则),上盖接合面可以满足大多数原则,因此可以选择上盖接合面作为精加工基准。
另外指出,统一基准原则常常带来基准不重合问题,在这种情况下,要针对具体问题具体分析,在满足设计要求的前提下,决定最终选择的精基准。
四、工艺路线的拟定制定工艺路线的出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。
在生产纲领已确定为大量生产的条件下,可以考虑才用组合(专用)机床及配以专用夹具,并尽量使工序集中来提高生产率。
除此之外,还应考虑经济效果,以使生产成本下降。
工序安排原则:⑴先加工基准面,在加工其它面;⑵一般情况下,先面后孔;⑶先加工主要表面后加工次要表面;⑷先安排粗加工工序在安排精加工工序;依照上述原则,制定工艺路线如下:工序Ⅰ:砂型铸造工序Ⅱ:热处理去应力工序Ⅲ:粗、精铣上盖接合面工序Ⅳ:在上盖接合面钻铰孔及攻螺纹孔工序Ⅴ:粗铣前、后端面工序Ⅵ:粗铣两侧窗口面及凸台面工序Ⅶ:钻前后端面孔工序Ⅷ:工件在回转台上回转90o工序Ⅸ:钻两侧窗口面螺纹底孔工序Ⅹ:粗铣倒档孔内端面、钻加油孔工序Ⅺ:粗镋前后端面轴承孔、扩倒档轴孔工序ⅩⅡ:在取力窗口面上铰孔工序ⅩⅢ:精镋前后端面轴承孔、铰倒档轴孔工序ⅩⅣ:精铣两侧窗口面工序ⅩⅤ:在前后端面上攻螺纹孔工序ⅩⅥ:精铣倒档孔内端面、取力窗口面、攻加油孔螺纹工序ⅩⅦ:在两侧窗口面上攻螺纹工序ⅩⅧ:精铣前后端面工序ⅪⅩ:取毛刺工序ⅩⅩ:清洗工序ⅩⅩⅠ:终检五、切削用量选择例举1:粗铣确定切削深度根据《金属机械加工工艺设计手册》P374表5-72,查出精铣时切削深度为2mm,公差为0.7mm,由于总加工余量为4.5mm,故粗铣的加工余量为可选3mm,即切削深度ap=3mm。
确定进给量根据《金属机械加工工艺设计手册》P844表10-108,查得进给量fz =~0.80mm/齿 确定切削速度根据《机械制造工艺设计手册》P92表3-30,查得切削速度V=60~120m/min ,则ns = ==~根据《金属机械加工工艺人员手册》P418表6-40选用nw =64r/min所以实际切削速度v = = =80.5m/min nw =64r/min 时,工作台的每分钟进给量fm 应为fm=fz ×z ×nw=~ ×14×16=~705.6mm/min根据《金属机械加工工艺人员手册》P418表6-40选用fm =660mm/min六、填写工艺文件填写该零件的“机械加工工序卡片”。
d v ⨯⨯π100040014.3)160~120(1000⨯⨯1000n d ⨯⨯π10006440014.3⨯⨯。
