4.控制回路的监视
跳闸后, 跳位继电器K6和绿灯HG接通, 表明合闸回路完好；
合闸后, 合位继电器K7以及红灯HR接 通, 表明跳闸回路完好；
当断路器合闸(或跳闸)后, 断路器辅助 触点QF1和QF2切换。
(4)应能监视控制回路电源和断路器跳闸、合闸回 路的完好性。 (5)应能实现闭锁要求, 对于气动和液压操动机构, 当压力不正常时, 除有信号反应外, 还应进行操作 闭锁。 (6)控制回路接线应简单、可靠、使用电缆少。
二、断路器的典型控制回路
断路 器的 操作
就地 :控制开关S的手柄旋至“就地”位置、遥 控压板XB2打开的情况下, 由操作人员在开关 柜上按动控制开关SA的操作
方法:控制回路中设有防跳闭锁继电器KCF,电流线圈 KCFⅠ串联在跳闸回路中, 电压线圈KCFV串联在合闸回 路中, 与合闸线圈并联
防“跳跃”闭 锁
原理: 当操作断路器跳闸时, 电流
线圈KCFⅠ励磁, 其常开 触点KCFⅠ1和KCFⅠ2 闭合
• 当合闸于故障的线路并 出现控制开关“SA” 正电源持续存在时, 电 压线圈KCFV启动, 其常 闭触点KCFV2断开, 切 断了合闸回路, 避免断 路器的再次合闸。

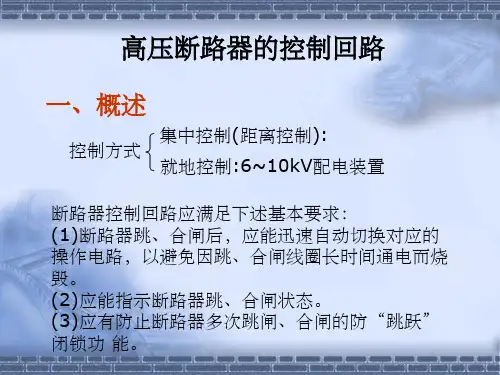

高压断路器的控制回路
一、概述
集中控制(距离控制): 控制方式
就地控制:6~10kV配电装置
断路器控制回路应满足下述基本要求： (1)断路器跳、合闸后，应能迅速自动切换对应的 操作电路，以避免因跳、合闸线圈长时间通电而烧 毁。 (2)应能指示断路器跳、合闸状态。 (3)应有防止断路器多次跳闸、合闸的防“跳跃” 闭锁功 能。
3. (+W)―S―XB2K5―KCFV2―K3―QF 2―YC―（-W）接通, 断路器合闸 以下与就地手动合闸相 同.
