北电Passport8600交换机配置命令(全部)

交换机配置命令大全6.2 配置文件管理6.2.1 配置文件内容及格式配置文件为一文本文件，其格式如下：l 以命令格式保存。

l 为了节省空间，只保存非缺省的常数。

l 命令的组织以命令模式为基本框架，同一命令模式的命令组织在一起，形成一节，节与节之间通常用空行或注释行隔开（以#开始的为注释行）。

l 以end为结束。

6.2.2 显示当前配置和起始配置S2000B系列以太网交换机上电时，从Flash Memory（闪速存储器）中读取配置文件进行以太网交换机的初始化工作，因此将Flash Memory中的配置文件称为起始配置。

如果Flash Memory中没有配置文件，以太网交换机则使用缺省参数进行初始化。

与起始配置相对应，S2000B系列运行过程中正在生效的配置称为当前配置。

在所有视图下执行display命令可以显示当前配置和起始配置的相关信息。

表6-5 显示S2000B系列配置操作命令显示起始配置display saved-configuration显示当前配置display current-configuration需要注意的是，如果以太网交换机上电之后工作不正常，可以执行displaysaved-configuration命令查看交换机的启动配置，以定位问题所在。

当用户完成一组配置后，需要验证配置是否正确时，可以执行display current-configuration 命令来查看当前生效的参数。

对于某些参数，虽然用户已经配置，但如果这些参数所在的功能没有生效，则不予显示。

对于某些正在生效的配置参数，如果与缺省工作参数相同，也不显示。

& 说明：配置文件的显示格式与保存格式相同。

例：显示Flash Memory中以太网交换机的配置文件。

display saved-configuration#sysname Quidway#hgmp enable#qos 10#user-interface auxspeed 9600#vlan 1#vlan 2047# interface Ethernet0/1duplex fullspeed 10undo priority# interface Ethernet0/2 undo priority#interface Ethernet0/3undo priority#---- More ----例：显示以太网交换机当前生效的配置参数。

交换机常用配置命令1.在全局配置模式下进入接口模式Switch（config）# Interface fastethernet 0/02.在line接口模式下设置用户模式之前设置密码Switch(config) #Line console 0Switch（config-line）# passwordSwitch(config-line)# login3.在全局模式下为交换机配置主机名Switch（config）# hostname XXXX4.在特权模式下查看交换机设置Switch# show running-config5.在特权模式下设置使能口令Switch# enable password XXXXX6.在特权模式下加密保存使能口令Switch# enable secret XXXXX7.在全局模式下配置交换机网关Switch（config）# ip default-gateway 192.168.1.1 8.在特权模式下查看交换机的MAC地址Switch# show mac-address table9.在特权模式下查看交换机直连设备Switch# show cdp neighbors10.在特权模式下查看所有入口项细节Switch# show cdp entry *11.在特权模式下查看接口的详细cdp配置信息Switch# show cdp interface f0/012.在特权模式下保存交换机配置信息Switch# copy running-config startup-config 或Switch# write13.在特权模式下删除交换机配置信息Switch# erase startupSwitch# reload14.Cisco 2950交换机密码恢复1)拔下交换机电源线2)用手按在交换机的MODE按键上，插上电源线3)看到控制台出现完成界面，松开MODE按键4)输入flash_init5)查看flash 中的文件6)把config.text 改为config.old7)重启交换机输入：boot8)进入特权模式查看flash 输入：dir flash9)把文件config.old 改为config.text10)把config.text 复制为系统的running-config11)输入：copy flash：config.text running-confi gVLAN常用命令1.在特权模式下创建VLANSwitch# vlan databaseSwitch# vlan 10 name caiwu2.在特权模式下查看vlan或者某个vlan信息Switch# show vlan 或show vlan ID3.在接口模式下在vlan中添加端口Switch（config）# interface fastethernet 0/0Switch（config-if）# switchport access vlan 10 （删除前加no）4.多个端口设置为VLANSwitch（config）# interface range fastethernet 0/1 – 10Switch（config-if-range）# switchport access vlan 10 (把端口1-10都设为vlan10) Trunk常用命令5.在全局模式下把f0/0端口设置为TrunkSwitch（config）# interface fastethernet 0/0Switch（config-if）# switchport mode trunk、6.在Trunk中添加/删除VLANSwitch（config）#interface fastethernet 0/0Switch（config-if）# switchport allowed vlan remove 10 （删除vlan10）Switch（config-if）# switchport allowed vlan add 10 （添加vlan10）路由器的常用命令（与交换机基本相同）Router（config-subif）# 子接口模式Router（config-router）# 路由模式1.在全局模式下配置静态路由Router（config）# ip route 目的网络地址+ 目的地址的子网掩码+ 到达目的网络下一跳接口地址2.在全局模式下配置默认路由Router（config）# ip route 0.0.0.0 0.0.0.0 下一个路由器的接口地址3.在接口模式下激活端口Router（config-if）# no shutdown4.在特权模式下查看路由器信息Router# show ip route5.在全局模式下配置路由器标示信息（说明）Router（config）# banner motd $描述信息$6.在全局模式下对所有密码加密Router（config）# service password-encryption7.配置超时Router（config）# line console 0Router（config-line）# exec-timeout 0 08.显示同步Router（config）# line console 0Router（config-line）# logging synchronous9.在路由器中对vlan进行封装和配置IP地址Router（config）# interface fastethernet 0/0Router（config-subif）# encapsolution dot1q vlan ID Router（config-subif）# ip address 192.168.1.1 255.255.255.0 10.配置禁用DNSRouter（config）# no ip domain-lookup11.查看路由表版本信息Router# show version12.查看路由当前时间Router# show clockARP的常用命令在DOS中显示ARP缓存表C：\ arp-a不停Ping下去C：\ping-t 192.168.1.1改变Ping包大小为1000字节C：\ ping 192.168.1.1 –l 1000删除ARP缓存表C：\ arp –d。

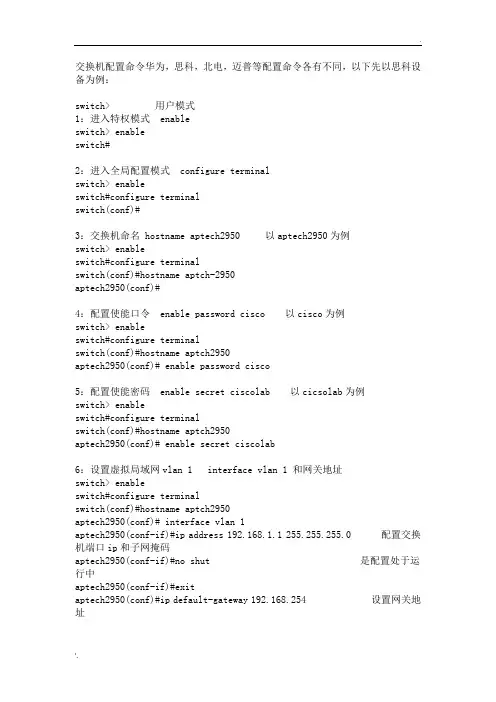

交换机配置命令华为，思科，北电，迈普等配置命令各有不同，以下先以思科设备为例：switch> 用户模式1：进入特权模式 enableswitch> enableswitch#2：进入全局配置模式 configure terminalswitch> enableswitch#configure terminalswitch(conf)#3：交换机命名 hostname aptech2950 以aptech2950为例switch> enableswitch#configure terminalswitch(conf)#hostname aptch-2950aptech2950(conf)#4：配置使能口令 enable password cisco 以cisco为例switch> enableswitch#configure terminalswitch(conf)#hostname aptch2950aptech2950(conf)# enable password cisco5：配置使能密码 enable secret ciscolab 以cicsolab为例switch> enableswitch#configure terminalswitch(conf)#hostname aptch2950aptech2950(conf)# enable secret ciscolab6：设置虚拟局域网vlan 1 interface vlan 1 和网关地址switch> enableswitch#configure terminalswitch(conf)#hostname aptch2950aptech2950(conf)# interface vlan 1aptech2950(conf-if)#ip address 192.168.1.1 255.255.255.0 配置交换机端口ip和子网掩码aptech2950(conf-if)#no shut 是配置处于运行中aptech2950(conf-if)#exitaptech2950(conf)#ip default-gateway 192.168.254 设置网关地址7：进入交换机某一端口 interface fastehernet 0/17 以17端口为例switch> enableswitch#configure terminalswitch(conf)#hostname aptch2950aptech2950(conf)# interface fastehernet 0/17aptech2950(conf-if)#8：查看命令 showswitch> enableswitch# show version 察看系统中的所有版本信息show interface vlan 1 查看交换机有关ip 协议的配置信息show running-configure 查看交换机当前起作用的配置信息show interface fastethernet 0/1 察看交换机1接口具体配置和统计信息show mac-address-table 查看mac地址表show mac-address-table aging-time 查看mac地址表自动老化时间9：交换机恢复出厂默认恢复命令switch> enableswitch# erase startup-configureswitch# reload10：双工模式设置switch> enableswitch#configure terminalswitch2950(conf)#hostname aptch-2950aptech2950(conf)# interface fastehernet 0/17 以17端口为例aptech2950(conf-if)#duplex full/half/auto 有full , half, auto 三个可选项11：cdp相关命令switch> enableswitch# show cdp 查看设备的cdp全局配置信息show cdp interface fastethernet 0/17 查看17端口的cdp配置信息show cdp traffic 查看有关cdp包的统计信息show cdp nerghbors 列出与设备相连的cisco设备12：csico2950的密码恢复拔下交换机电源线。
