STC89C51单片机的介绍STC系列单片机是美国STC公司最新推出的一种新型51内核的单片机。
片内含有Flash程序存储器、SRAM、UART、SPI、A\D、PWM等模块。
该器件的基本功能与普通的51单片机完全兼容。
3.1.1主要功能、性能参数1.内置标准51内核，机器周期：增强型为6时钟，普通型为12时钟;2.工作频率范围：0~40MHZ，相当于普通8051的0~80MHZ;89C对应Flash空间：4KB\8KB\15KB;4.内部存储器（RAM)：512B;5.定时器\计数器：3个16位；6.通用异步通信口（UART）1个；7.中断源:8个；8.有ISP(在系统可编程）\IAP(在应用可编程),无需专用编程器\仿真器；9.通用I\O口：32\36个；10.工作电压：~；11.外形封装：40脚PDIP、44脚PLCC和PQFP等89C51单片机的引脚功能说明（1）VCC:电源电压（2）GND:地（3） P0口：P0口是一组8位漏极开路型双向I/O口，也即地址/数据总线复用口。
作为输出口用时，每位能吸收电流的方式驱动8个TTL逻辑门电路，对端口P0写“1”时可作为高阻抗输入端用。
在访问外部数据存储器或程序存储器时，这组口线分时转换地址(低8位)和数据总线复位，在访问期间激活内部上拉电阻。
（4）P1口:P1是一个带内部上拉电阻的8位双向I/O口，P1的输出缓冲级可驱动(吸收或输出电流)4个TTE逻辑门电路。
对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口。
作输入口使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流(ILL)。
与AT89C51不同之处是，和还可分别作为定时/计数器2的外部计数输入(P T2)和输入(P T2EX ),参见表4-1。
Flash编程和程序校验期间，P1接收低8位地址。
表3-1 和的第二功能（5）P2口:P2是一个带有内部上拉电阻的8位双向I/O 口，P2的输出缓冲级可驱动(吸收或输出电流)4个TTL 逻辑门电路。
精心整理精心整理第三章系统硬件设计3.1STC89C51单片机的介绍STC系列单片机是美国STC公司最新推出的一种新型51内核的单片机。
片内含有Flash程序存储器、SRAM、UART、SPI、A\D、PWM等模块。
该器件的基本功能与普通的51单片机完全兼容。
2.4.5.6.7.8.9.3.1.289C51单片机的引脚功能说明（1）VCC:电源电压（2）GND:地（3）P0口：P0口是一组8位漏极开路型双向I/O口，也即地址/数据总线复用口。
作为输出口用时，每位能吸收电流的方式驱动8个TTL精心整理逻辑门电路，对端口P0写“1”时可作为高阻抗输入端用。
在访问外部数据存储器或程序存储器时，这组口线分时转换地址(低8位)和数据总线复位，在访问期间激活内部上拉电阻。
（4）P1口:P1是一个带内部上拉电阻的8位双向I/O口，P1的输出缓冲级可驱动(吸收或输出电流)4个TTE逻辑门电路。
对端口写“1”，通，使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流(ILL)。
在访问外部程序存储器或16位地址的外部数据存储器(例如执行MOVX@DPTR指令)时，P2口送出高8位地址数据。
在访问8位地址的外部数据存储器(如执行MOVX@RI指令)时，P2口输出P2锁存器的内容。
精心整理（6）P3口:P3口是一组带有内部上拉电阻的8位双向I/O口。
P3口输出缓冲级可驱动(吸收或输出电流)4个TTL逻辑门电路。
对P3口写入“1”时，它们被内部上拉电阻拉高并可作为输入端口。
此时，被外部拉低的P3口将用上拉电阻输出电流(ILL)。
P3表表（0000H-FFFFH)。
EA端必须保持低电平(接地)。
需注意的是:如果加密位LB1被编程，复位时内部会锁存EA端状态。
如EA端为高电平(接VCC端)，CPU则执行内部程序存储器中的指令。
Flash存储器编程时，该引脚加上+12V的编程允许电源VPP，当然这必须是该器件是使用12V编程电压VCC。

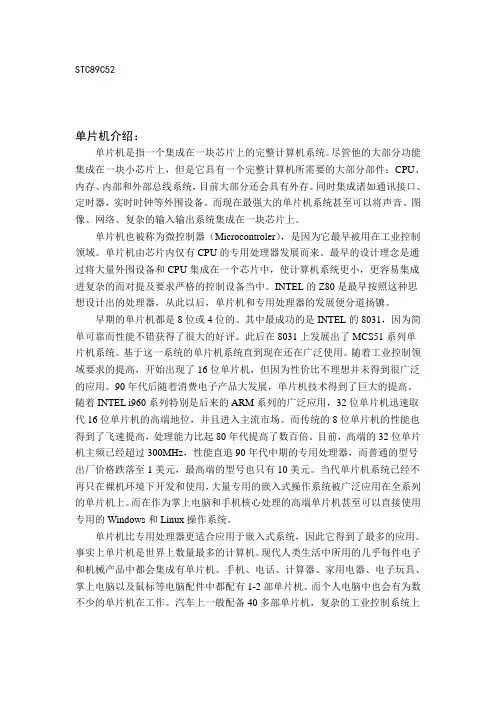

STC89C52单片机介绍：单片机是指一个集成在一块芯片上的完整计算机系统。
尽管他的大部分功能集成在一块小芯片上，但是它具有一个完整计算机所需要的大部分部件：CPU、内存、内部和外部总线系统，目前大部分还会具有外存。
同时集成诸如通讯接口、定时器，实时时钟等外围设备。
而现在最强大的单片机系统甚至可以将声音、图像、网络、复杂的输入输出系统集成在一块芯片上。
单片机也被称为微控制器（Microcontroler），是因为它最早被用在工业控制领域。
单片机由芯片内仅有CPU的专用处理器发展而来。
最早的设计理念是通过将大量外围设备和CPU集成在一个芯片中，使计算机系统更小，更容易集成进复杂的而对提及要求严格的控制设备当中。
INTEL的Z80是最早按照这种思想设计出的处理器，从此以后，单片机和专用处理器的发展便分道扬镳。
早期的单片机都是8位或4位的。
其中最成功的是INTEL的8031，因为简单可靠而性能不错获得了很大的好评。
此后在8031上发展出了MCS51系列单片机系统。
基于这一系统的单片机系统直到现在还在广泛使用。
随着工业控制领域要求的提高，开始出现了16位单片机，但因为性价比不理想并未得到很广泛的应用。
90年代后随着消费电子产品大发展，单片机技术得到了巨大的提高。
随着INTEL i960系列特别是后来的ARM系列的广泛应用，32位单片机迅速取代16位单片机的高端地位，并且进入主流市场。
而传统的8位单片机的性能也得到了飞速提高，处理能力比起80年代提高了数百倍。
目前，高端的32位单片机主频已经超过300MHz，性能直追90年代中期的专用处理器，而普通的型号出厂价格跌落至1美元，最高端的型号也只有10美元。
当代单片机系统已经不再只在裸机环境下开发和使用，大量专用的嵌入式操作系统被广泛应用在全系列的单片机上。
而在作为掌上电脑和手机核心处理的高端单片机甚至可以直接使用专用的Windows和Linux操作系统。
单片机比专用处理器更适合应用于嵌入式系统，因此它得到了最多的应用。

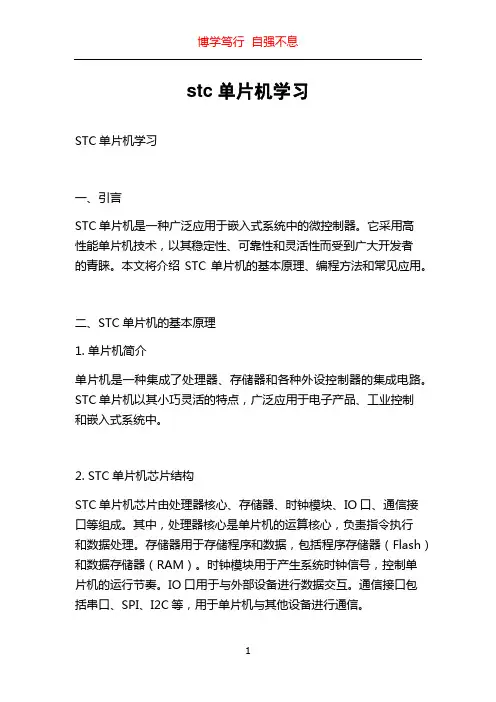

stc单片机学习STC单片机学习一、引言STC单片机是一种广泛应用于嵌入式系统中的微控制器。
它采用高性能单片机技术，以其稳定性、可靠性和灵活性而受到广大开发者的青睐。
本文将介绍STC单片机的基本原理、编程方法和常见应用。
二、STC单片机的基本原理1. 单片机简介单片机是一种集成了处理器、存储器和各种外设控制器的集成电路。
STC单片机以其小巧灵活的特点，广泛应用于电子产品、工业控制和嵌入式系统中。
2. STC单片机芯片结构STC单片机芯片由处理器核心、存储器、时钟模块、IO口、通信接口等组成。
其中，处理器核心是单片机的运算核心，负责指令执行和数据处理。
存储器用于存储程序和数据，包括程序存储器（Flash）和数据存储器（RAM）。
时钟模块用于产生系统时钟信号，控制单片机的运行节奏。
IO口用于与外部设备进行数据交互。
通信接口包括串口、SPI、I2C等，用于单片机与其他设备进行通信。
3. STC单片机的编程方法STC单片机的编程方法主要有两种：汇编语言和C语言。
汇编语言是直接操作单片机硬件的指令集，具有高效性和灵活性，但对于初学者来说较为复杂。
C语言是一种高级语言，对于简化编程过程和提高开发效率非常有帮助。
开发者可以根据自己的需求选择合适的编程方法。
三、STC单片机的应用案例1. LED灯控制STC单片机常用于LED灯的控制。
通过设置IO口的输出状态和电平，可以实现点亮和熄灭LED灯。
2. 温湿度监测STC单片机结合温湿度传感器，可以实现温湿度的实时监测。
当温度或湿度超过设定阈值时，单片机可以发出警报或执行相应的控制操作。
3. 电机控制STC单片机可以用于控制直流电机和步进电机。
通过PWM信号的调节和电机驱动模块的控制，可以实现电机的转速和转向控制。
4. 智能家居控制STC单片机可以与传感器、开关等设备联动，实现智能家居控制。
例如，通过控制灯光、窗帘、空调等，实现智能化的家居环境。
四、STC单片机学习资源推荐1. 官方文档STC官方网站提供了详细的单片机技术文档、开发工具和示例程序，开发者可以从官方网站获取最新的资料。

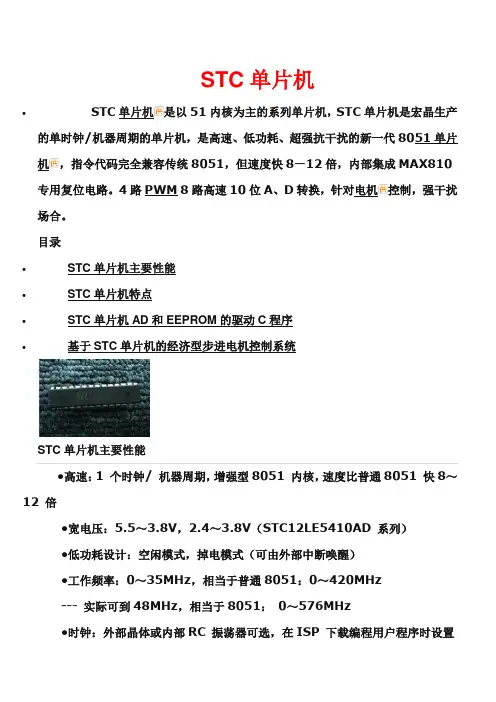

STC单片机∙STC单片机是以51内核为主的系列单片机，STC单片机是宏晶生产的单时钟/机器周期的单片机，是高速、低功耗、超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051，但速度快8—12倍，内部集成MAX810专用复位电路。
4路PWM 8路高速10位A、D转换，针对电机控制，强干扰场合。
目录∙STC单片机主要性能∙STC单片机特点∙STC单片机AD和EEPROM的驱动C程序∙基于STC单片机的经济型步进电机控制系统STC单片机主要性能●高速：1 个时钟/ 机器周期，增强型8051 内核，速度比普通8051 快8～12 倍●宽电压：5.5～3.8V，2.4～3.8V（STC12LE5410AD 系列）●低功耗设计：空闲模式，掉电模式（可由外部中断唤醒）●工作频率：0～35MHz，相当于普通8051：0～420MHz--- 实际可到48MHz，相当于8051：0～576MHz●时钟：外部晶体或内部RC 振荡器可选，在ISP 下载编程用户程序时设置● 12K/10K/8K/6K/4K/2K 字节片内Flash 程序存储器，擦写次数10 万次以上● 512 字节片内RAM 数据存储器●芯片内EEPROM 功能● ISP / IAP，在系统可编程/ 在应用可编程,无需编程器/ 仿真器● 10 位ADC，8 通道,STC12C2052AD 系列为8 位ADC。
4 路PWM 还可当4 路D/A 使用● 4 通道捕获/ 比较单元（PWM/PCA/CCU），STC12C2052AD 系列为2 通道--- 也可用来再实现4 个定时器或4 个外部中断（支持上升沿/ 下降沿中断）● 2 个硬件16 位定时器，兼容普通8051 的定时器。
4 路PCA 还可再实现4 个定时器●硬件看门狗（WDT）●高速SPI 通信端口●全双工异步串行口(UART),兼容普通8051 的串口●先进的指令集结构，兼容普通8051指令集4 组8 个8 位通用工作寄存器（共32 个通用寄存器）有硬件乘法/ 除法指令●通用I/O 口（27/23/15 个），复位后为：准双向口/ 弱上拉（普通8051 传统I/O 口）可设置成四种模式：准双向口/ 弱上拉，推挽/ 强上拉，仅为输入/ 高阻，开漏每个I/O 口驱动能力均可达到20mA，但整个芯片最大不得超过55mASTC单片机特点∙ 1 、I / O 口经过特殊处理2 、轻松过2KV/4KV 快速脉冲干扰(EFT 测试）3 、宽电压，不怕电源抖动4 、宽温度范围, - 4 0 ℃～85 ℃5 、高抗静电（E S D 保护）6 、单片机内部的时钟电路经过特殊处理7 、单片机内部的电源供电系统经过特殊处理8 、单片机内部的看门狗电路经过特殊处理9 、单片机内部的复位电路经过特殊处理STC单片机AD和EEPROM的驱动C程序∙STC单片机具有在应用编程，调试起来比较方便；带有10位AD；内部eeprom；可在1T/机器周期下工作，速度是传统51单片机的12倍；下面是我写的AD和EEPROM的驱动C代码：/*----------------------------------------------------------------*File Name: stc_AD.c -*Description: A/D 转换程序*Project: -*MCU type: STC12C5410AD --*Company: WY -*Compiler: KEIL C51 -*DESINER: 郭准06.2.7 ------------------------------------------------------------------------*/ #include <global.h> //定义的系统头文件和全局变量/*A/D SFR*/sfr ADC_LOW2 = 0xBE;sfr ADC_CONTR = 0xC5;sfr ADC_DATA = 0xC6;sfr CLK_DIV = 0xC7; //////////定义变量uchar code display_AD_channel_ID[2] = {0x00,0x01};uchar data AD_channel_result[2][5]; //各通道A/D转换结果。

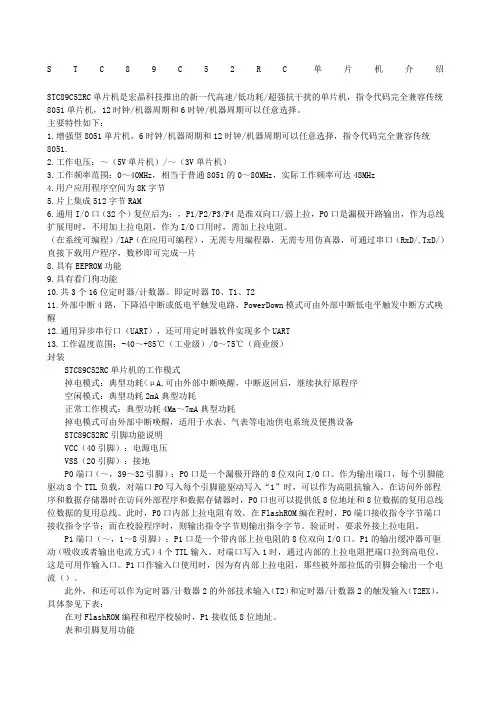

S T C89C52R C单片机介绍STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机，指令代码完全兼容传统8051单片机，12时钟/机器周期和6时钟/机器周期可以任意选择。
主要特性如下：1.增强型8051单片机，6时钟/机器周期和12时钟/机器周期可以任意选择，指令代码完全兼容传统8051.2.工作电压：～（5V单片机）/～（3V单片机）3.工作频率范围：0～40MHz，相当于普通8051的0～80MHz，实际工作频率可达48MHz4.用户应用程序空间为8K字节5.片上集成512字节RAM6.通用I/O口（32个）复位后为：，P1/P2/P3/P4是准双向口/弱上拉，P0口是漏极开路输出，作为总线扩展用时，不用加上拉电阻，作为I/O口用时，需加上拉电阻。
（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器，可通过串口（RxD/,TxD/）直接下载用户程序，数秒即可完成一片8.具有EEPROM功能9.具有看门狗功能10.共3个16位定时器/计数器。
即定时器T0、T1、T211.外部中断4路，下降沿中断或低电平触发电路，PowerDown模式可由外部中断低电平触发中断方式唤醒12.通用异步串行口（UART），还可用定时器软件实现多个UART13.工作温度范围：-40～+85℃（工业级）/0～75℃（商业级）封装STC89C52RC单片机的工作模式掉电模式：典型功耗<μA,可由外部中断唤醒，中断返回后，继续执行原程序空闲模式：典型功耗2mA典型功耗正常工作模式：典型功耗4Ma～7mA典型功耗掉电模式可由外部中断唤醒，适用于水表、气表等电池供电系统及便携设备STC89C52RC引脚功能说明VCC（40引脚）：电源电压VSS（20引脚）：接地P0端口（～，39～32引脚）：P0口是一个漏极开路的8位双向I/O口。
作为输出端口，每个引脚能驱动8个TTL负载，对端口P0写入每个引脚能驱动写入“1”时，可以作为高阻抗输入。

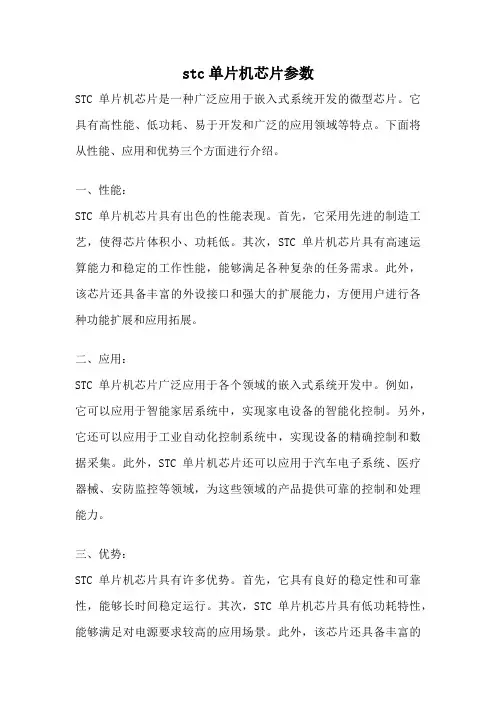

stc单片机芯片参数
STC单片机芯片是一种广泛应用于嵌入式系统开发的微型芯片。
它具有高性能、低功耗、易于开发和广泛的应用领域等特点。
下面将从性能、应用和优势三个方面进行介绍。
一、性能：
STC单片机芯片具有出色的性能表现。
首先，它采用先进的制造工艺，使得芯片体积小、功耗低。
其次，STC单片机芯片具有高速运算能力和稳定的工作性能，能够满足各种复杂的任务需求。
此外，该芯片还具备丰富的外设接口和强大的扩展能力，方便用户进行各种功能扩展和应用拓展。
二、应用：
STC单片机芯片广泛应用于各个领域的嵌入式系统开发中。
例如，它可以应用于智能家居系统中，实现家电设备的智能化控制。
另外，它还可以应用于工业自动化控制系统中，实现设备的精确控制和数据采集。
此外，STC单片机芯片还可以应用于汽车电子系统、医疗器械、安防监控等领域，为这些领域的产品提供可靠的控制和处理能力。
三、优势：
STC单片机芯片具有许多优势。
首先，它具有良好的稳定性和可靠性，能够长时间稳定运行。
其次，STC单片机芯片具有低功耗特性，能够满足对电源要求较高的应用场景。
此外，该芯片还具备丰富的
资源和强大的功能，能够满足各种复杂任务的需求。
最后，STC单片机芯片具有较低的成本，适合大规模应用。
STC单片机芯片具有高性能、广泛的应用领域和诸多优势。
它在嵌入式系统开发中起到了重要的作用，为各种应用场景提供了可靠的控制和处理能力。
相信随着科技的不断发展，STC单片机芯片将会在更多领域发挥重要作用，为人们的生活带来更多便利和创新。
单片机STC12C5A60S2模块简介1、综述系统采用STC12C5A16S2单片机为核心，配合USB转串口芯片CH340T、RS232芯片Max232、四位共阳数码管、LED、按键和蜂鸣器组成最小系统。
单片机内部集成双串口、8路10bitADC和两路八位PWM。
系统由MINI USB供电和提供程序下载接口，使得电路大大简化，通用性增强。
2、模块分析2、1电源模块全系统工作在＋５V且功耗较低，所以采用USB电源供电即可满足。
电源前级接入500mA自恢复保险丝，提供短路保护，芯片前级对地分别连接100uF 和进行电源滤波。
电源部分引入三脚单联扭子开关将USB转串口芯片CH340T的电源与芯片电源进行隔离，以方便下载程序。
图电源模块、USB转串口STC12C5A16S2单片机可以通过串口烧写程序，系统采用CH340T将USB转换为串口信号，以供单片机下载程序，电路如图：图转串口模块图中UD+与UD-为计算机USB信号，RxD与TxD信号为CH340T转换后接到单片机的串口信号。
、单片机模块单片机模块由复位电路，晶振电路和蜂鸣器电路组成，然后将多余I/O口外接以供扩展。
图单片机模块、RS232模块使用Max232将单片机的第二串口引出，通过DB9接口实现与外界串口通信。
图RS232模块、四位共阳数码管和LED模块单片机端口用于8个LED选通，端口用于数码管位选；用于数码管段选和8个LED 选择。
图四位共阳数码管图8位LED模块、按键模块单片机端口用于扫描按键状态，组成1X4键盘。
图按键模块3、操作步骤1、安装CH340T芯片驱动；2、将MINI USB电缆连接到开发板，进入计算机设备管理器-端口选项，会出现CH340T，并显示COM X，记住此端口号；3、拨动开关，电源指示灯有高亮和微亮两种状态；4、编写程序文件，编译生成.hex文件，打开STC串口上位机软件，打开.hex程序文件，选择端口号；5、拨动开关，调节电源指示灯在微亮状态，点击下载程序按钮，然后拨动开关，调节电源指示灯到高亮状态，开始下载文件。

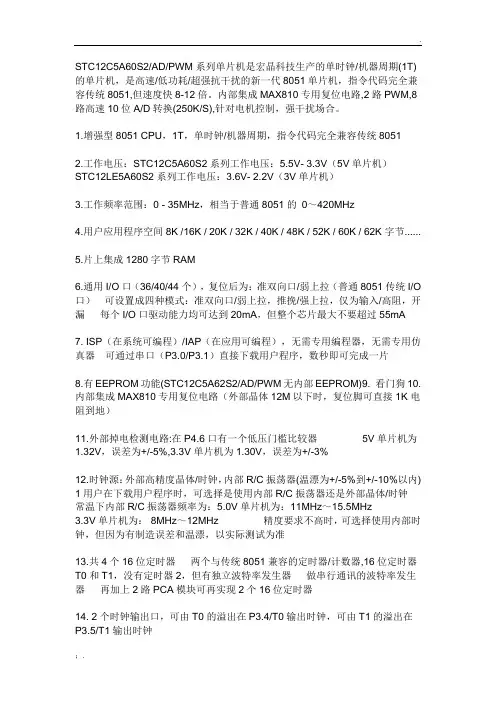

STC12C5A60S2/AD/PWM系列单片机是宏晶科技生产的单时钟/机器周期(1T)的单片机，是高速/低功耗/超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051,但速度快8-12倍。
内部集成MAX810专用复位电路,2路PWM,8路高速10位A/D转换(250K/S),针对电机控制，强干扰场合。
1.增强型8051 CPU，1T，单时钟/机器周期，指令代码完全兼容传统80512.工作电压：STC12C5A60S2系列工作电压：5.5V-3.3V（5V单片机）STC12LE5A60S2系列工作电压：3.6V- 2.2V（3V单片机）3.工作频率范围：0 - 35MHz，相当于普通8051的0～420MHz4.用户应用程序空间8K /16K / 20K / 32K / 40K / 48K / 52K / 60K / 62K字节......5.片上集成1280字节RAM6.通用I/O口（36/40/44个），复位后为：准双向口/弱上拉（普通8051传统I/O 口）可设置成四种模式：准双向口/弱上拉，推挽/强上拉，仅为输入/高阻，开漏每个I/O口驱动能力均可达到20mA，但整个芯片最大不要超过55mA7. ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器可通过串口（P3.0/P3.1）直接下载用户程序，数秒即可完成一片8.有EEPROM功能(STC12C5A62S2/AD/PWM无内部EEPROM)9. 看门狗10.内部集成MAX810专用复位电路（外部晶体12M以下时，复位脚可直接1K电阻到地）11.外部掉电检测电路:在P4.6口有一个低压门槛比较器5V单片机为1.32V，误差为+/-5%,3.3V单片机为1.30V，误差为+/-3%12.时钟源：外部高精度晶体/时钟，内部R/C振荡器(温漂为+/-5%到+/-10%以内) 1用户在下载用户程序时，可选择是使用内部R/C振荡器还是外部晶体/时钟常温下内部R/C振荡器频率为：5.0V单片机为：11MHz～15.5MHz3.3V单片机为：8MHz～12MHz 精度要求不高时，可选择使用内部时钟，但因为有制造误差和温漂，以实际测试为准13.共4个16位定时器两个与传统8051兼容的定时器/计数器,16位定时器T0和T1，没有定时器2，但有独立波特率发生器做串行通讯的波特率发生器再加上2路PCA模块可再实现2个16位定时器14. 2个时钟输出口，可由T0的溢出在P3.4/T0输出时钟，可由T1的溢出在P3.5/T1输出时钟15.外部中断I/O口7路,传统的下降沿中断或低电平触发中断,并新增支持上升沿中断的PCA模块，Power Down模式可由外部中断唤醒，INT0/P3.2, INT1/P3.3, T0/P3.4, T1/P3.5, RxD/P3.0, CCP0/P1.3(也可通过寄存器设置到P4.2 ), CCP1/P1.4 (也可通过寄存器设置到P4.3)16. PWM(2路）/PCA（可编程计数器阵列,2路）---也可用来当2路D/A 使用---也可用来再实现2个定时器---也可用来再实现2个外部中断(上升沿中断/下降沿中断均可分别或同时支持)17.A/D转换, 10位精度ADC，共8路，转换速度可达250K/S(每秒钟25万次)18.通用全双工异步串行口(UART)，由于STC12系列是高速的8051，可再用定时器或PCA软件实现多串口19. STC12C5A60S2系列有双串口，后缀有S2标志的才有双串口，RxD2/P1.2(可通过寄存器设置到P4.2)，TxD2/P1.3(可通过寄存器设置到P4.3)20.工作温度范围：-40 - +85℃(工业级) / 0 - 75℃(商业级)21.封装：PDIP-40,LQFP-44,LQFP-48 I/O口不够时，可用2到3根普通I/O口线外接74HC164/165/595（均可级联）来扩展I/O口, 还可用A/D做按键扫描来节省I/O口，或用双CPU,三线通信，还多了串口。
stc单片机hhc595源代码（原创版）目录1.STC 单片机简介2.STC 单片机的特点3.STC 单片机与 51 指令集的兼容性4.STC 系列单片机的应用领域5.示例：STC89C51 源代码正文一、STC 单片机简介STC 单片机是一种由深圳宏晶公司生产的兼容 51 指令集的系列单片机。
据报道，深圳宏晶公司购买了 SST 公司的技术，并加以改进，使得 STC 系列单片机在性能和稳定性方面表现优秀。
二、STC 单片机的特点STC 单片机具有以下特点：1.兼容 51 指令集：STC 单片机兼容 MCS-51 等单片机的体系结构，因此可以轻松地使用 51 指令集进行编程。
2.丰富的外设：STC 单片机具有丰富的外设，如定时器、中断、串口等，方便用户进行各种功能扩展。
3.低功耗：STC 单片机具有低功耗的特点，适合在低电压环境下工作。
三、STC 单片机与 51 指令集的兼容性STC 单片机兼容 51 指令集，因此可以使用 51 指令集进行编程。
同时，STC 单片机还具有一些特有指令，这些指令可以提高程序的执行效率。
四、STC 系列单片机的应用领域STC 系列单片机广泛应用于电子信息类专业的大中专学生和工程师的入门硬件平台。
此外，STC 单片机还应用于各种电子产品，如智能家居、自动控制等领域。
五、示例：STC89C51 源代码以下是一个简单的 STC89C51 源代码示例：```c#include <reg51.h>#include <intrins.h>sbit led = P2^0;void delay(unsigned int ms){unsigned int i, j;for (i = ms; i > 0; i--)for (j = 114; j > 0; j--);}void main(){while (1){led = 0;delay(500);led = 1;delay(500);}}```这个示例程序使用 STC89C51 单片机控制一个 LED 灯闪烁。
S T C C R C单片机的特点文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]S T C89C52R C单片机介绍STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机，指令代码完全兼容传统8051单片机，12时钟/机器周期和6时钟/机器周期可以任意选择。
主要特性如下：1.增强型8051单片机，6时钟/机器周期和12时钟/机器周期可以任意选择，指令代码完全兼容传统8051.2.工作电压：5.5V～3.3V（5V单片机）/3.8V～2.0V（3V单片机）3.工作频率范围：0～40MHz，相当于普通8051的0～80MHz，实际工作频率可达48MHz4.用户应用程序空间为8K字节5.片上集成512字节RAM6.通用I/O口（32个）复位后为：，P1/P2/P3/P4是准双向口/弱上拉，P0口是漏极开路输出，作为总线扩展用时，不用加上拉电阻，作为I/O 口用时，需加上拉电阻。
7.ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器，可通过串口（RxD/P3.0,TxD/P3.1）直接下载用户程序，数秒即可完成一片8.具有EEPROM功能9.具有看门狗功能10.共3个16位定时器/计数器。
即定时器T0、T1、T211.外部中断4路，下降沿中断或低电平触发电路，PowerDown模式可由外部中断低电平触发中断方式唤醒12.通用异步串行口（UART），还可用定时器软件实现多个UART13.工作温度范围：-40～+85℃（工业级）/0～75℃（商业级）14.PDIP封装STC89C52RC单片机的工作模式掉电模式：典型功耗<0.1μA,可由外部中断唤醒，中断返回后，继续执行原程序空闲模式：典型功耗2mA典型功耗正常工作模式：典型功耗4Ma～7mA典型功耗掉电模式可由外部中断唤醒，适用于水表、气表等电池供电系统及便携设备STC89C52RC引脚功能说明VCC（40引脚）：电源电压VSS（20引脚）：接地P0端口（P0.0～P0.7P0.7，39～32引脚）：P0口是一个漏极开路的8位双向I/O口。
stc单片机工作原理
STC单片机是一种基于哈佛结构设计的嵌入式微控制器。
它
由核心处理器、存储器、外设接口等多个功能模块组成，用于实现各种嵌入式系统的控制与处理。
STC单片机的核心处理器是一个时钟驱动的中央处理器，它
负责执行程序指令和完成算术逻辑运算。
在工作时，核心处理器按照预先存储在存储器中的指令进行操作。
这些指令包含了控制单片机功能和外设接口的操作，以及各种数据处理和运算的指令。
STC单片机的存储器主要包括程序存储器和数据存储器两部分。
程序存储器用于存储用户编写的程序代码，包括控制指令和算法等。
数据存储器用于存储程序的运行过程中产生的数据。
STC单片机采用的存储器结构能够同时访问程序存储器和数
据存储器，提高数据读写的效率。
STC单片机的外设接口包括通用输入/输出口、串行通信接口、定时器/计数器等。
通用输入/输出口用于与外部设备进行数据
传输和信号控制。
串行通信接口支持与其他设备进行数据通信，如与计算机进行数据传输。
定时器/计数器用于生成定时信号
和计数操作，实现对时间和频率的精确控制。
STC单片机的工作原理是通过处理器的指令执行和与外设接
口的通信来实现各种控制和处理操作。
在工作过程中，单片机按照程序存储器中的指令依次执行，并根据指令的要求与外设
接口进行数据传输和控制操作。
这样，就能实现对各种嵌入式系统的控制和处理。
STCC单片机详细介绍STC单片机是一款由中国制造的高性能、高集成度的微控制单元（MCU），它采用了STC（Sichuan South Integrated Circuit Co., Ltd.）公司自主研发的8051内核。
8051内核是一种经典的8位微处理器架构，具有广泛的应用领域和丰富的开发资源，因此STC单片机也成为了广大电子爱好者和专业工程师的选择。
STC单片机具有以下主要特点和优势：1.高性能：STC单片机内部集成了多个硬件模块，如定时器、串口通信、占空比可调的PWM输出、模数转换器等，可以满足大部分应用的需要。
同时，STC单片机采用高速、低功耗的硅技术制造，运行速度快，能够满足复杂控制算法和实时任务的需求。
2.丰富的外设资源：STC单片机的I/O端口具有较高的扩展性，可以连接到各种外围设备，如传感器、液晶显示屏、键盘等。
此外，STC单片机还具有多路中断、看门狗定时器、SPI总线、I2C总线等多个外围接口，方便了与其他外部设备的通信和控制。
3. 灵活的编程方式：STC单片机可以通过C语言、汇编语言以及基于STC公司提供的开发环境Keil的高级语言程序设计进行编程。
STC公司还提供了丰富的编程资源，如函数库、实验例程等，为开发者提供了方便快捷的开发工具和参考资料。
4.开源社区支持：STC单片机拥有庞大的开源社区支持，开发者可以借助各种开源项目和资源，快速实现自己的想法。
同时，开源社区还提供了丰富的教程、视频教程和论坛讨论，方便用户交流和学习。
5.优秀的性价比：STC单片机以其性能卓越、价格经济实惠而深受广大用户的好评。
相比于其他品牌的单片机，STC单片机在功能上并不逊色，但价格却更加亲民，成为了许多学生和个人开发者的首选。
在实际应用中，STC单片机已被广泛应用于各种控制系统、电子产品和嵌入式系统中。
例如，它可以用于家电控制、车载电子设备、工业自动化控制、智能家居系统等领域。
其稳定性和可靠性使得它在各类工程项目中具有竞争力。
STC89C52是一种带8K字节闪烁可编程可檫除只读存储器（FPEROM-Flash Programable and Erasable Read Only Memory ）的低电压，高性能COMOS8的微处理器，俗称单片机。
该器件采用ATMEL搞密度非易失存储器制造技术制造，与工业标准的M C S-51指令集和输出管脚相兼容。
单片机总控制电路如下图4—1：图4—1单片机总控制电路1.时钟电路STC89C52内部有一个用于构成振荡器的高增益反相放大器，引脚RXD和TXD 分别是此放大器的输入端和输出端。
时钟可以由内部方式产生或外部方式产生。
内部方式的时钟电路如图4—2(a) 所示，在RXD和TXD引脚上外接定时元件，内部振荡器就产生自激振荡。
定时元件通常采用石英晶体和电容组成的并联谐振回路。
晶体振荡频率可以在～12MHz之间选择，电容值在5～30pF之间选择，电容值的大小可对频率起微调的作用。
外部方式的时钟电路如图4—2（b）所示，RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz 的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
示，RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
（a）内部方式时钟电路（b）外部方式时钟电路图4—2时钟电路2.复位及复位电路（1）复位操作复位是单片机的初始化操作。
其主要功能是把PC初始化为0000H，使单片机从0000H单元开始执行程序。
除了进入系统的正常初始化之外，当由于程序运行出错或操作错误使系统处于死锁状态时，为摆脱困境，也需按复位键重新启动。
STC89C52是一种带8K字节闪烁可编程可檫除只读存储器（FPEROM-Flash Programable and Erasable Read Only Memory ）的低电压，高性能COMOS8的微处理器，俗称单片机。
该器件采用ATMEL搞密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
单片机总控制电路如下图4—1：
图4—1单片机总控制电路
1.时钟电路
STC89C52内部有一个用于构成振荡器的高增益反相放大器，引脚RXD 和TXD分别是此放大器的输入端和输出端。
时钟可以由内部方式产生或外部方式产生。
内部方式的时钟电路如图4—2(a) 所示，在RXD和TXD引脚上外接定时元件，内部振荡器就产生自激振荡。
定时元件通常采用石英晶体和电容组成的并联谐振回路。
晶体振荡频率可以在1.2～12MHz之间选择，电容值在5～
30pF之间选择，电容值的大小可对频率起微调的作用。
外部方式的时钟电路如图4—2（b）所示，RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz 的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
示，RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
（a）内部方式时钟电路（b）外部方式时钟电路
图4—2时钟电路
2.复位及复位电路
（1）复位操作
复位是单片机的初始化操作。
其主要功能是把PC初始化为0000H，使单片机从0000H单元开始执行程序。
除了进入系统的正常初始化之外，当由于程序运行出错或操作错误使系统处于死锁状态时，为摆脱困境，也需按复位键重新启动。
除PC之外，复位操作还对其他一些寄存器有影响，它们的复位状态如表一所示。
表一一些寄存器的复位状态
寄存器复位状态寄存器复位状态
PC 0000H TCON 00H
ACC 00H TL0 00H
PSW 00H TH0 00H
SP 07H TL1 00H
DPTR 0000H TH1 00H
P0-P3 FFH SCON 00H
IP XX000000B SBUF 不定
IE 0X000000B PCON 0XXX0000B TMOD 00H
（2）复位信号及其产生
RST引脚是复位信号的输入端。
复位信号是高电平有效，其有效时间应持续24个振荡周期(即二个机器周期)以上。
若使用颇率为6MHz的晶振，则复位信号持续时间应超过4us才能完成复位操作。
产生复位信号的电路逻辑如图4—3所示：
图4—3复位信号的电路逻辑图
整个复位电路包括芯片内、外两部分。
外部电路产生的复位信号(RST)送至施密特触发器，再由片内复位电路在每个机器周期的S5P2时刻对施密特触发器的输出进行采样，然后才得到内部复位操作所需要的信号。
复位操作有上电自动复位相按键手动复位两种方式。
上电自动复位是通过外部复位电路的电容充电来实现的，其电路如图4—4（a）所示。
这佯，只要电源Vcc的上升时间不超过1ms，就可以实现自动上
电复位，即接通电源就成了系统的复位初始化。
按键手动复位有电平方式和脉冲方式两种。
其中，按键电平复位是通过使复位端经电阻与Vcc电源接通而实现的，其电路如图4—4（b）所示；而按键脉冲复位则是利用RC微分电路产生的正脉冲来实现的，
其电路如图4—4（c）所示：
（a）上电复位（b）按键电平复位（c）按键脉冲复位
图4—4复位电路
上述电路图中的电阻、电容参数适用于6MHz晶振，能保证复位信号高电平持续时间大于2个机器周期。
本系统的复位电路采用图4—4（b）上电复位方式。
STC89C52具体介绍如下：
①主电源引脚（2根）
VCC(Pin40)：电源输入，接＋5V电源
GND(Pin20)：接地线
②外接晶振引脚（2根）
XTAL1(Pin19)：片内振荡电路的输入端
XTAL2(Pin20)：片内振荡电路的输出端
③控制引脚（4根）
RST/VPP(Pin9)：复位引脚，引脚上出现2个机器周期的高电平将使单片机复位。
ALE/PROG(Pin30)：地址锁存允许信号
PSEN(Pin29)：外部存储器读选通信号
EA/VPP(Pin31)：程序存储器的内外部选通，接低电平从外部程序存储器读指令，如果接高电平则从内部程序存储器读指令。
④可编程输入/输出引脚（32根）
STC89C52单片机有4组8位的可编程I/O口，分别位P0、P1、P2、P3口，每个口有8位（8根引脚），共32根。
PO口（Pin39～Pin32）：8位双向I/O口线，名称为P0.0～P0.7
P1口（Pin1～Pin8）：8位准双向I/O口线，名称为P1.0～P1.7
P2口（Pin21～Pin28）：8位准双向I/O口线，名称为P2.0～P2.7
P3口（Pin10～Pin17）：8位准双向I/O口线，名称为P3.0～P3.7
STC89C52主要功能如表二所示。
表二STC89C52主要功能
主要功能特性。
