半导体工艺基础【半导体工艺基础】一、半导体工艺的历史1.1 早期探索其实啊，半导体工艺的历史可以追溯到很久以前。
在 19 世纪，科学家们就开始对一些特殊的材料进行研究，发现了一些材料具有独特的导电性能。
那时候，这还只是一个小小的萌芽。
1.2 重要突破到了 20 世纪中叶，半导体工艺迎来了重要的突破。
比如说，晶体管的发明，这就好比给电子世界打开了一扇全新的大门。
晶体管的出现让电子设备变得更小、更高效，说白了就是为现代电子技术的发展奠定了坚实的基础。
1.3 飞速发展从那以后，半导体工艺就进入了飞速发展的阶段。
集成电路的出现更是让整个行业发生了翻天覆地的变化。
原本需要很大空间才能实现的电路功能，现在可以集成在一个小小的芯片上。
这就好像原本一个大仓库才能装下的东西，现在只需要一个小抽屉就能搞定。
二、半导体的制作过程2.1 原材料准备制作半导体，首先得准备好原材料。
最常用的材料就是硅，这就像是做菜得先有食材一样。
硅需要被提炼到极高的纯度，才能满足半导体制作的要求。
2.2 晶圆制造有了高纯度的硅，接下来就是制造晶圆。
把硅融化成液体，然后通过特殊的方法拉成一个圆柱体，再切成薄片，这就是晶圆啦。
想象一下，这就像是把一大块面团擀成薄饼，然后切成一片片的。
2.3 光刻与蚀刻在晶圆上制作电路图案是个精细活。
光刻就像是用特殊的“光笔”在晶圆上画出电路图，而蚀刻呢，则是把不需要的部分“洗掉”，留下需要的电路。
这有点像我们在纸上刻剪纸，按照画好的线条把多余的部分去掉。
2.4 掺杂为了改变半导体的导电性能，还需要进行掺杂。
这就好比给半导体“加点料”，让它具备我们想要的特性。
比如说，加入磷可以让半导体更容易导电，加入硼则相反。
2.5 封装测试最后，做好的芯片要进行封装和测试。
封装就是给芯片穿上“保护衣”，让它能在各种环境下正常工作。
测试呢，就是检查芯片是不是能正常发挥作用，有没有“生病”。
三、半导体工艺的特点3.1 高精度半导体工艺的精度那可是相当高的。

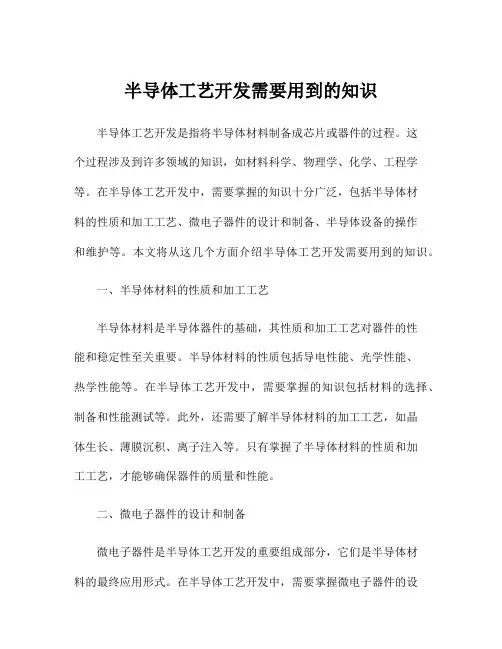

半导体工艺开发需要用到的知识半导体工艺开发是指将半导体材料制备成芯片或器件的过程。
这个过程涉及到许多领域的知识，如材料科学、物理学、化学、工程学等。
在半导体工艺开发中，需要掌握的知识十分广泛，包括半导体材料的性质和加工工艺、微电子器件的设计和制备、半导体设备的操作和维护等。
本文将从这几个方面介绍半导体工艺开发需要用到的知识。
一、半导体材料的性质和加工工艺半导体材料是半导体器件的基础，其性质和加工工艺对器件的性能和稳定性至关重要。
半导体材料的性质包括导电性能、光学性能、热学性能等。
在半导体工艺开发中，需要掌握的知识包括材料的选择、制备和性能测试等。
此外，还需要了解半导体材料的加工工艺，如晶体生长、薄膜沉积、离子注入等。
只有掌握了半导体材料的性质和加工工艺，才能够确保器件的质量和性能。
二、微电子器件的设计和制备微电子器件是半导体工艺开发的重要组成部分，它们是半导体材料的最终应用形式。
在半导体工艺开发中，需要掌握微电子器件的设计和制备技术。
这包括器件的结构设计、工艺流程设计、工艺参数的选择等。
在器件制备过程中还需要掌握一些特殊的加工工艺，如光刻、离子注入、蚀刻等。
只有掌握了微电子器件的设计和制备技术，才能够实现半导体器件的高性能和高可靠性。
三、半导体设备的操作和维护半导体设备是半导体工艺开发中至关重要的工具，只有掌握了设备的操作和维护技术，才能够保证制备出高质量的半导体器件。
在半导体工艺开发中，需要掌握各种半导体设备的操作原理和操作技术，如离子注入设备、薄膜沉积设备、蚀刻设备等。
此外，还需要了解设备的维护技术，如定期保养、故障排除等。
只有掌握了半导体设备的操作和维护技术，才能够确保设备的正常运行，从而保证半导体器件的制备质量。
总之，半导体工艺开发需要用到的知识非常广泛，涉及到材料科学、物理学、化学、工程学等多个领域。
只有掌握了这些知识，才能够成功地进行半导体工艺开发，制备出高品质的半导体器件。
希望本文对您有所帮助。

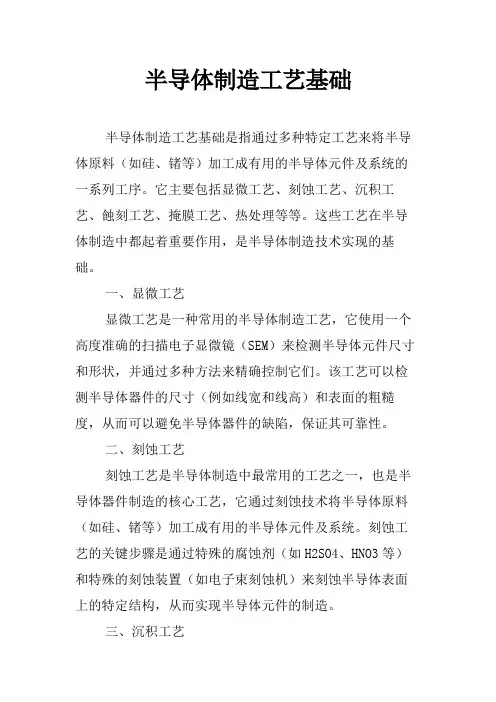

半导体制造工艺基础半导体制造工艺基础是指通过多种特定工艺来将半导体原料（如硅、锗等）加工成有用的半导体元件及系统的一系列工序。
它主要包括显微工艺、刻蚀工艺、沉积工艺、蝕刻工艺、掩膜工艺、热处理等等。
这些工艺在半导体制造中都起着重要作用，是半导体制造技术实现的基础。
一、显微工艺显微工艺是一种常用的半导体制造工艺，它使用一个高度准确的扫描电子显微镜（SEM）来检测半导体元件尺寸和形状，并通过多种方法来精确控制它们。
该工艺可以检测半导体器件的尺寸（例如线宽和线高）和表面的粗糙度，从而可以避免半导体器件的缺陷，保证其可靠性。
二、刻蚀工艺刻蚀工艺是半导体制造中最常用的工艺之一，也是半导体器件制造的核心工艺，它通过刻蚀技术将半导体原料（如硅、锗等）加工成有用的半导体元件及系统。
刻蚀工艺的关键步骤是通过特殊的腐蚀剂（如H2SO4、HNO3等）和特殊的刻蚀装置（如电子束刻蚀机）来刻蚀半导体表面上的特定结构，从而实现半导体元件的制造。
三、沉积工艺沉积工艺是半导体制造中的一种重要工艺，它主要用于在半导体器件表面上沉积一层稀薄的金属或其它材料，以实现对半导体器件的保护、封装和连接。
沉积工艺中，常用的技术有气体沉积（CVD）、电子束沉积（EB-PVD）、化学气相沉积（ALD）等等。
四、蝕刻工艺蝕刻工艺是半导体制造中常用的一种工艺，它主要用于将半导体器件的表面剥离出一层稀薄的金属或其它材料，以实现对半导体器件的连接和装配。
该工艺的关键步骤是通过使用特殊的腐蚀剂（如HCl、H2SO4等）来蝕刻半导体表面上的特定结构，从而实现半导体元件的制造。
五、掩膜工艺掩膜工艺是半导体制造中常用的一种工艺，它主要用于将半导体器件的表面覆盖一层稀薄的金属或其它材料，以实现对半导体器件的保护、封装和连接。
掩膜工艺的关键步骤是通过使用特殊的掩膜技术（如光刻技术）来覆盖半导体表面上的特定结构，从而实现半导体元件的制造。
六、热处理热处理是半导体制造中常用的一种工艺，它主要用于将半导体器件经过特定温度和时间的处理，以改变其物理和化学特性，从而提高半导体器件的性能和可靠性。

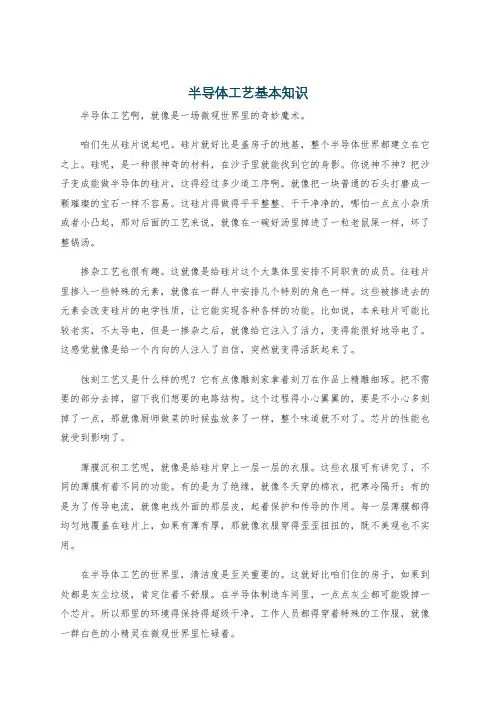

半导体工艺基本知识半导体工艺啊，就像是一场微观世界里的奇妙魔术。
咱们先从硅片说起吧。
硅片就好比是盖房子的地基，整个半导体世界都建立在它之上。
硅呢，是一种很神奇的材料，在沙子里就能找到它的身影。
你说神不神？把沙子变成能做半导体的硅片，这得经过多少道工序啊。
就像把一块普通的石头打磨成一颗璀璨的宝石一样不容易。
这硅片得做得平平整整、干干净净的，哪怕一点点小杂质或者小凸起，那对后面的工艺来说，就像在一碗好汤里掉进了一粒老鼠屎一样，坏了整锅汤。
掺杂工艺也很有趣。
这就像是给硅片这个大集体里安排不同职责的成员。
往硅片里掺入一些特殊的元素，就像在一群人中安排几个特别的角色一样。
这些被掺进去的元素会改变硅片的电学性质，让它能实现各种各样的功能。
比如说，本来硅片可能比较老实，不太导电，但是一掺杂之后，就像给它注入了活力，变得能很好地导电了。
这感觉就像是给一个内向的人注入了自信，突然就变得活跃起来了。
蚀刻工艺又是什么样的呢？它有点像雕刻家拿着刻刀在作品上精雕细琢。
把不需要的部分去掉，留下我们想要的电路结构。
这个过程得小心翼翼的，要是不小心多刻掉了一点，那就像厨师做菜的时候盐放多了一样，整个味道就不对了。
芯片的性能也就受到影响了。
薄膜沉积工艺呢，就像是给硅片穿上一层一层的衣服。
这些衣服可有讲究了，不同的薄膜有着不同的功能。
有的是为了绝缘，就像冬天穿的棉衣，把寒冷隔开；有的是为了传导电流，就像电线外面的那层皮，起着保护和传导的作用。
每一层薄膜都得均匀地覆盖在硅片上，如果有薄有厚，那就像衣服穿得歪歪扭扭的，既不美观也不实用。
在半导体工艺的世界里，清洁度是至关重要的。
这就好比咱们住的房子，如果到处都是灰尘垃圾，肯定住着不舒服。
在半导体制造车间里，一点点灰尘都可能毁掉一个芯片。
所以那里的环境得保持得超级干净，工作人员都得穿着特殊的工作服，就像一群白色的小精灵在微观世界里忙碌着。
半导体工艺涉及到的设备也很复杂昂贵。
那些设备就像是一个个巨大的怪兽，静静地蹲在那里，等着人们去操作它们。
半导体器件⼯艺基础知识半导体基础知识和半导体器件⼯艺第⼀章半导体基础知识 通常物质根据其导电性能不同可分成三类。
第⼀类为导体，它可以很好的传导电流，如：⾦属类，铜、银、铝、⾦等；电解液类：NaCl⽔溶液，⾎液，普通⽔等以及其它⼀些物体。
第⼆类为绝缘体，电流不能通过，如橡胶、玻璃、陶瓷、⽊板等。
第三类为半导体，其导电能⼒介于导体和绝缘体之间，如四族元素Ge锗、Si硅等，三、五族元素的化合物GaAs砷化镓等，⼆、六族元素的化合物氧化物、硫化物等。
物体的导电能⼒可以⽤电阻率来表⽰。
电阻率定义为长1厘⽶、截⾯积为1平⽅厘⽶的物质的电阻值，单位为欧姆*厘⽶。
电阻率越⼩说明该物质的导电性能越好。
通常导体的电阻率在10-4欧姆*厘⽶以下，绝缘体的电阻率在109欧姆*厘⽶以上。
半导体的性质既不象⼀般的导体，也不同于普通的绝缘体，同时也不仅仅由于它的导电能⼒介于导体和绝缘体之间，⽽是由于半导体具有以下的特殊性质：(1) 温度的变化能显著的改变半导体的导电能⼒。
当温度升⾼时，电阻率会降低。
⽐如Si在200℃时电阻率⽐室温时的电阻率低⼏千倍。
可以利⽤半导体的这个特性制成⾃动控制⽤的热敏组件（如热敏电阻等），但是由于半导体的这⼀特性，容易引起热不稳定性，在制作半导体器件时需要考虑器件⾃⾝产⽣的热量，需要考虑器件使⽤环境的温度等，考虑如何散热，否则将导致器件失效、报废。
(2) 半导体在受到外界光照的作⽤是导电能⼒⼤⼤提⾼。
如硫化镉受到光照后导电能⼒可提⾼⼏⼗到⼏百倍，利⽤这⼀特点，可制成光敏三极管、光敏电阻等。
(3) 在纯净的半导体中加⼊微量（千万分之⼀）的其它元素（这个过程我们称为掺杂），可使他的导电能⼒提⾼百万倍。
这是半导体的最初的特征。
例如在原⼦密度为5*1022/cm3的硅中掺进⼤约5X1015/cm3磷原⼦，⽐例为10-7（即千万分之⼀），硅的导电能⼒提⾼了⼏⼗万倍。
物质是由原⼦构成的，⽽原⼦是由原⼦核和围绕它运动的电⼦组成的。
半导体制造工艺基础精讲书一、引言半导体制造工艺是指将半导体材料加工成电子器件的过程。
半导体器件广泛应用于电子产品中，如计算机、手机、电视等，并且在科技发展中起着重要的作用。
本文将对半导体制造工艺的基础知识进行精讲，帮助读者了解该领域的基础概念和流程。
二、半导体材料半导体材料是指在温度较高时具有较好导电性，而在较低温度下具有较好绝缘性的材料。
常见的半导体材料有硅(Si)和砷化镓(GaAs)等。
硅是最常用的半导体材料，因其丰富的资源和成熟的制造工艺，被广泛应用于各种半导体器件中。

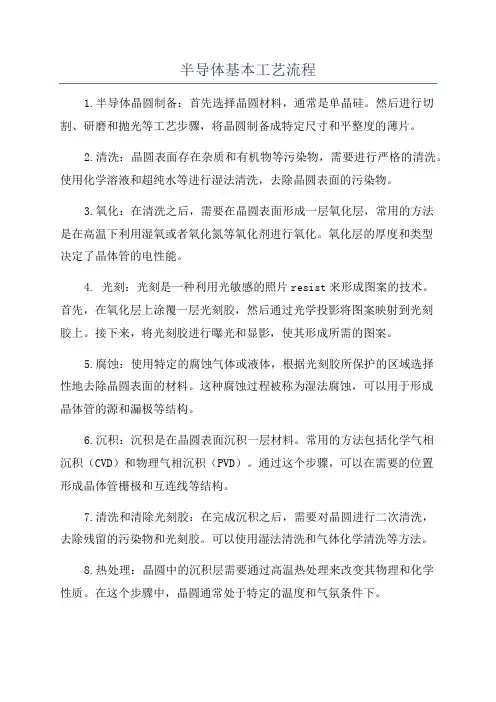

三、半导体工艺流程半导体制造工艺包括多个步骤，以下为典型的半导体工艺流程：1. 晶圆制备：晶圆是指平整且纯净的半导体片，常用硅晶圆。
制备晶圆的过程包括多个步骤，如去除杂质、生长单晶、切割晶圆等。
2. 清洗和清理：将晶圆进行清洗和清理，以去除表面的污染物和氧化层。
3. 沉积：通过物理或化学方法，在晶圆表面沉积一层薄膜，用于制造电子器件的结构或保护层。
常见的沉积方法有化学气相沉积(CVD)和物理气相沉积(PVD)等。
4. 光刻：利用光刻胶和光刻机，将图形投影到晶圆上，形成所需的器件结构。
光刻是制造工艺中非常重要的一步，决定了器件的尺寸和形状。
5. 蚀刻：使用化学物质将晶圆上未被光刻胶保护的部分溶解掉，形成所需的器件结构。
6. 掺杂：通过掺入其他物质改变材料的导电性能。
常见的掺杂方法有离子注入和扩散等。
7. 导电层制备：制备导电层，如金属线或导电膜，用于连接器件的不同部分。
8. 封装测试：将芯片封装成最终的半导体器件，并进行测试和质量检验。
四、半导体制造工艺控制半导体制造工艺的控制对于保证器件性能和质量至关重要。
以下是一些常见的工艺控制方法：1. 温度控制：在制造过程中，需要严格控制温度，以确保材料的稳定性和一致性。
2. 气氛控制：在某些工艺步骤中，需要控制反应环境中的气氛成分和浓度，以保证反应的准确性和稳定性。
3. 时间控制：不同的工艺步骤需要控制不同的时间参数，以确保工艺的完成度和一致性。
第一章工艺和器件发展概述1947年第一只具有放大作用的点接触晶体管问世，与电子管相比具有很多优点，引起人们广泛注意，在随后的十几年时间相继发明了各式各样晶体管(合金管、合金扩散管、台面管等)。
1960年硅平面工艺和外延技术的出现，使半导器件的制造工艺获得重大突破。
它为集成电路的制造开拓了广阔的途径，促进了半导体器件进一步向微型化、低功耗和高可靠性方向发展。
集成度由SSI、MSI、LSI、VLSI步入了ULSI时代。
1957年第一只SCR问世以来功率器件也取得了长足的进步，相继推出了GTO(可关断晶闸管)TRIAC(双向晶闸管)和GTR(达林顿功率晶体管)这些都是双极型器件，它们共同优点是功率容量大，导通电阻小，缺点是存在少子贮存效应，开关速度低，电流驱动，驱动功率大，不易控制，七十年末由IR和GE公司发明了单极型功率器件功率MOSFET，立即受到制造厂和用户的重视。
三年后西方15家大公司均掌握了功率MOSFET生产技术(VDMOS)，1983年诞生了IGBT双极型器件。
半导体器件种类繁多，工艺有别，本次培训主要以外延平面工艺为主，介绍以下内容：单晶硅拉制及衬底制备、外延工艺、氧化工艺、扩散与离子注入工艺、光刻工艺、蒸发工艺、芯片组装工艺。
一、锗合金扩散晶体管制造工艺流程简介合金扩散晶体管是五十年代中期发展起来的一种高频管。
工艺流程：切片→研磨、抛光、腐蚀→扩散(Sb扩)→装发射极(In合金)→真空烧结(500～550℃)→装基极及支架→烧结(H2)→点焊管座→拉丝→涂保护油→台面腐蚀→去油清洗→管芯腐蚀→烘干→涂胶→封管二、硅外延平面晶体管制造工艺流程(NPN型)三、集成电路制造工艺流程原始硅片 P型(衬底) ρ：8－13Ω·cm 晶面(111)比平面晶体管多出工艺隐埋(埋层)扩散，隔离扩散。
四、肖特基二极管芯工艺工艺势垒金属结温 VF IRVR标准工艺 Mo-Si化合物 150℃低适中≤60V830工艺 Pd-Si化合物+Mo 175℃高低≤200VCr Cr-Si化合物+Mo 125℃很低高≤45VV V-Si化合物 100℃极低很高≤45V 管芯工艺流程见附图五、IGBT工艺流程 IGBT、MOSFET芯片结构详见附图第二章单晶拉制与衬底制备半导体单晶是制造半导体器件的基础材料，它的质量好坏直接影响到半导体器件的性能。
