衍射光栅及光栅光谱

光谱光栅实验原理
光谱光栅实验利用光的干涉和衍射现象，通过将光线通过光栅进行衍射，从而得到各个波长的光线的强度和位置信息。

其原理如下：
1. 干涉：当一束光通过光栅的时候，会在不同的方向上发生衍射，形成一系列干涉条纹。

这是因为光线通过光栅之后，会发生衍射，不同的波长的光波相位不同，所以会产生干涉现象。

2. 衍射：光线经光栅衍射后，会在不同的方向上形成一系列衍射光束。

这是因为光栅上的平行光线通过光栅的间隙时，会发生衍射现象，形成新的光束。

3. 光栅：光栅是一种具有定量间距的平行狭缝或者凹槽的光学元件。

光栅可以分为反射式光栅和透射式光栅两种。

光栅的间距决定了衍射光的方向和强度，间距越小，衍射角度越大，衍射光也越强烈。

4. 光谱：由于光栅的衍射作用，不同波长的光波会分散成不同的角度形成光谱。

光谱可以分为连续谱、线状谱和带状谱。

连续谱是无间断的光谱，由于白光中各种波长的光波组成；线状谱是由发射或吸收某一特定波长的物质所产生的谱线；而带状谱是由发射或吸收特定频率范围的物质所产生的谱带。

通过测量光谱的强度和位置，我们可以得到光的波长、频率等信息。

在实际应用中，光谱光栅实验被广泛运用于光谱仪、光通信、光学传感等领域。

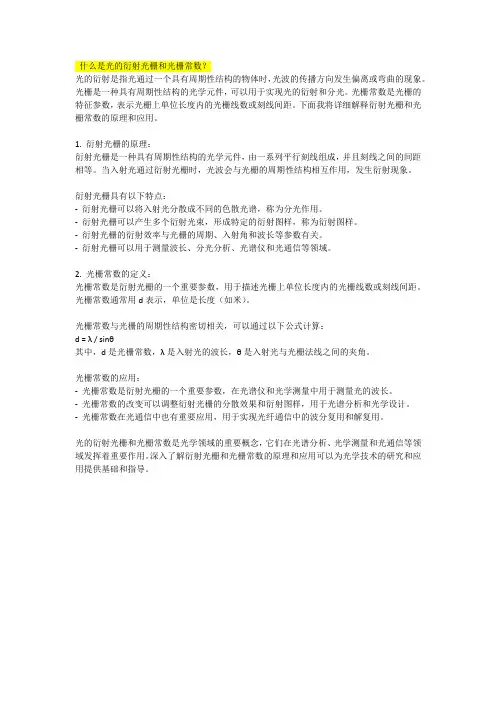

什么是光的衍射光栅和光栅常数？光的衍射是指光通过一个具有周期性结构的物体时，光波的传播方向发生偏离或弯曲的现象。

光栅是一种具有周期性结构的光学元件，可以用于实现光的衍射和分光。

光栅常数是光栅的特征参数，表示光栅上单位长度内的光栅线数或刻线间距。

下面我将详细解释衍射光栅和光栅常数的原理和应用。

1. 衍射光栅的原理：衍射光栅是一种具有周期性结构的光学元件，由一系列平行刻线组成，并且刻线之间的间距相等。

当入射光通过衍射光栅时，光波会与光栅的周期性结构相互作用，发生衍射现象。

衍射光栅具有以下特点：-衍射光栅可以将入射光分散成不同的色散光谱，称为分光作用。

-衍射光栅可以产生多个衍射光束，形成特定的衍射图样，称为衍射图样。

-衍射光栅的衍射效率与光栅的周期、入射角和波长等参数有关。

-衍射光栅可以用于测量波长、分光分析、光谱仪和光通信等领域。

2. 光栅常数的定义：光栅常数是衍射光栅的一个重要参数，用于描述光栅上单位长度内的光栅线数或刻线间距。

光栅常数通常用d表示，单位是长度（如米）。

光栅常数与光栅的周期性结构密切相关，可以通过以下公式计算：d = λ / sinθ其中，d是光栅常数，λ是入射光的波长，θ是入射光与光栅法线之间的夹角。

光栅常数的应用：-光栅常数是衍射光栅的一个重要参数，在光谱仪和光学测量中用于测量光的波长。

-光栅常数的改变可以调整衍射光栅的分散效果和衍射图样，用于光谱分析和光学设计。

-光栅常数在光通信中也有重要应用，用于实现光纤通信中的波分复用和解复用。

光的衍射光栅和光栅常数是光学领域的重要概念，它们在光谱分析、光学测量和光通信等领域发挥着重要作用。

深入了解衍射光栅和光栅常数的原理和应用可以为光学技术的研究和应用提供基础和指导。

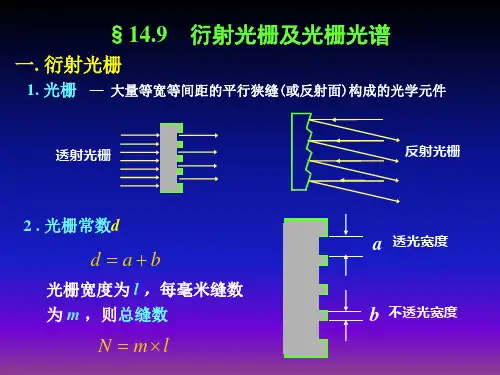

第八讲 光栅 光栅衍射第八讲 光栅 光栅衍射一、光栅衍射现象二、光栅方程三、屏上明条纹的位置四、缺级现象五、光栅光谱一、光栅衍射现象1、光栅：d反射光栅d透射光栅大量等宽等间距的平行狭缝(或反射面)构成的光学元件。

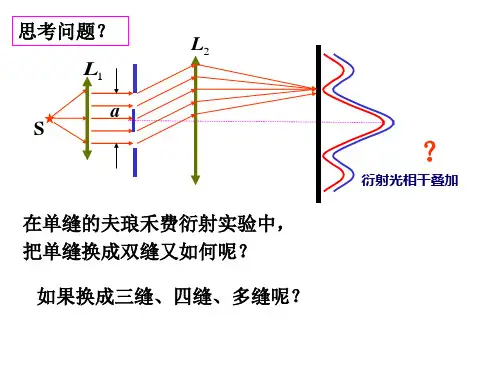

它能等宽、等距地分割入射光的波阵面d = a + b2、光栅衍射光栅衍射是多光束干涉与夫琅禾费单缝衍射的综合结果：来自不同缝的相干光的叠加是多光束干涉，而同一条缝的波阵面上各点发出的衍射光的叠加是单缝衍射。

一系列又窄又亮的明纹也叫主极大多光束干涉单缝衍射光栅衍射：受单缝衍射调制的多光束干涉。

光栅衍射sin θ0I 单I 0单-2-112(λ/a )单缝衍射光强曲线I N 2I 0单48-4-8sin θ(λ/d )单缝衍射 轮廓线光栅衍射光强曲线sin θN 24-8-48(λ/d )多光束干涉光强曲线4 4N d a ,==主极大次极大相邻主极大之间有3个暗纹，2个次级大7光栅狭缝条数越多，明纹越细亮(a)1条缝(f)20条缝(e)6条缝(c)3条缝(b)2条缝(d)5条缝二、光栅方程 0屏fxab()a b +sin θθ()sin a b θ+相邻两缝光线的光程差：= 0123()sin ,,,a b k k θλ+=ﾱﾱﾱK ，光栅方程 明纹、主极大、谱线012sin d k k ,,,θλ==ﾱﾱKoP fScreenLendλθd sin θdθ三、屏上明条纹的位置xtan x f θ=θθθtg sin ≠≠,2,1,0sin ±±==k k d ，λθ单缝衍射光强为零的位置：,3,2,1 sin ±±±=''='k k a ，λθ光栅衍射主极大（明纹）所缺级次：k ad k '=多光束干涉主极大位置：四、缺级现象,3,2,1 ,±±±='k −− k 只能取整数如果某一θ 角同时满足这两个方程，则光栅衍射中k 级主极大消失−− 缺级现象3=da λλaλ2dλ2d λ缺级缺级缺级缺级,2,1,0sin ±±==k k d ，λθ a sin k k ,,,θλﾱﾱ==ﾱﾱﾱ123，例题：用波长为λ=600nm 的单色光垂直照射光栅，观察到第二级明纹出现在sin θ =0.20处，第四级缺级。

光谱仪是一种用于测量光的波长和强度的仪器。

它可以分为不同的类型，每种类型都有其独特的原理和应用。

以下是一些常见的光谱仪分类及其原理：
1.棱镜光谱仪：棱镜光谱仪是一种古老的光谱仪，它利用棱镜的色
散作用将不同波长的光分开。

它的原理是基于不同波长的光在棱镜中的折射率不同，因此在通过棱镜时会被分散到不同的角度。

通过测量分散光线的角度，可以确定光的波长。

棱镜光谱仪通常用于定性分析，但精度和分辨率相对较低。

2.衍射光栅光谱仪：衍射光栅光谱仪利用衍射光栅的衍射作用将不
同波长的光分开。

它的原理是基于光的衍射现象，即当光通过光栅时，会被衍射到不同的角度，从而被分开。

衍射光栅光谱仪的分辨率和精度较高，适用于定量分析。

3.干涉光谱仪：干涉光谱仪利用干涉现象将不同波长的光分开。

它
的原理是基于光的干涉现象，即当两束相同频率的光束相遇时，会产生干涉现象，形成明暗相间的干涉条纹。

通过测量干涉条纹的位置和强度，可以确定光的波长和强度。

干涉光谱仪的分辨率和精度非常高，但通常需要使用激光源和高级检测设备。

4.傅里叶变换光谱仪：傅里叶变换光谱仪是一种新型的光谱仪，它
利用傅里叶变换算法将光谱信息从空间域转换到频率域。

它的原理是基于光的波动性，即光可以被看作是一种电磁波，具有频率和波长。

通过测量光的频率或波长，可以确定光的性质。

傅里叶变换光谱仪具有极高的分辨率和精度，适用于痕量分析和高精度
测量。

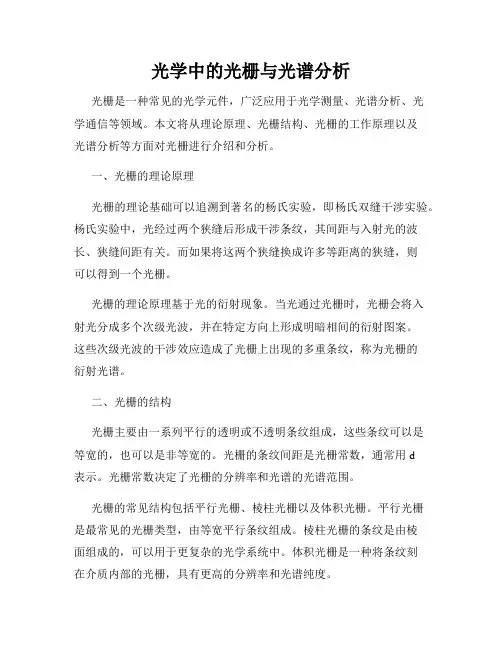

光学中的光栅与光谱分析光栅是一种常见的光学元件，广泛应用于光学测量、光谱分析、光学通信等领域。

本文将从理论原理、光栅结构、光栅的工作原理以及光谱分析等方面对光栅进行介绍和分析。

一、光栅的理论原理光栅的理论基础可以追溯到著名的杨氏实验，即杨氏双缝干涉实验。

杨氏实验中，光经过两个狭缝后形成干涉条纹，其间距与入射光的波长、狭缝间距有关。

而如果将这两个狭缝换成许多等距离的狭缝，则可以得到一个光栅。

光栅的理论原理基于光的衍射现象。

当光通过光栅时，光栅会将入射光分成多个次级光波，并在特定方向上形成明暗相间的衍射图案。

这些次级光波的干涉效应造成了光栅上出现的多重条纹，称为光栅的衍射光谱。

二、光栅的结构光栅主要由一系列平行的透明或不透明条纹组成，这些条纹可以是等宽的，也可以是非等宽的。

光栅的条纹间距是光栅常数，通常用d表示。

光栅常数决定了光栅的分辨率和光谱的光谱范围。

光栅的常见结构包括平行光栅、棱柱光栅以及体积光栅。

平行光栅是最常见的光栅类型，由等宽平行条纹组成。

棱柱光栅的条纹是由棱面组成的，可以用于更复杂的光学系统中。

体积光栅是一种将条纹刻在介质内部的光栅，具有更高的分辨率和光谱纯度。

三、光栅的工作原理光栅通过衍射现象实现光的分光，可以将入射光按照波长分解成不同的光束。

当入射光通过光栅时，每个波长的光经过衍射后会形成不同的衍射角。

这些衍射角和光的波长之间有着特定的关系，通过测量衍射角可以使用光栅来进行光谱分析。

光栅的工作原理可以用衍射公式来描述。

对于光栅上的第n级次发生衍射，光栅衍射公式为：sinθ = nλ / d其中，θ为衍射角，n为衍射级次，λ为入射光的波长，d为光栅常数。

通过测量衍射角θ，可以计算出入射光的波长，从而实现光谱分析。

四、光谱分析光谱分析是光栅应用的重要领域之一。

光栅可以用于实现高分辨率的光谱测量和光谱分析。

通过测量光栅上的衍射光谱，并分析其中的条纹或峰值，可以获取样品的成分、浓度以及其他光学性质。

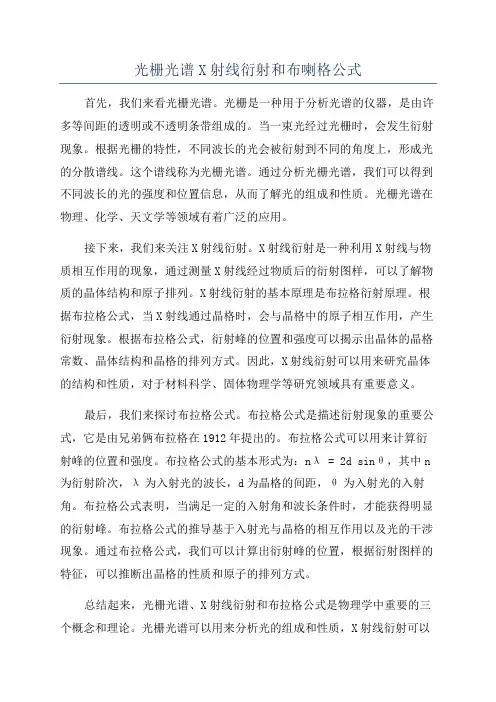

光栅光谱X射线衍射和布喇格公式首先，我们来看光栅光谱。

光栅是一种用于分析光谱的仪器，是由许多等间距的透明或不透明条带组成的。

当一束光经过光栅时，会发生衍射现象。

根据光栅的特性，不同波长的光会被衍射到不同的角度上，形成光的分散谱线。

这个谱线称为光栅光谱。

通过分析光栅光谱，我们可以得到不同波长的光的强度和位置信息，从而了解光的组成和性质。

光栅光谱在物理、化学、天文学等领域有着广泛的应用。

接下来，我们来关注X射线衍射。

X射线衍射是一种利用X射线与物质相互作用的现象，通过测量X射线经过物质后的衍射图样，可以了解物质的晶体结构和原子排列。

X射线衍射的基本原理是布拉格衍射原理。

根据布拉格公式，当X射线通过晶格时，会与晶格中的原子相互作用，产生衍射现象。

根据布拉格公式，衍射峰的位置和强度可以揭示出晶体的晶格常数、晶体结构和晶格的排列方式。

因此，X射线衍射可以用来研究晶体的结构和性质，对于材料科学、固体物理学等研究领域具有重要意义。

最后，我们来探讨布拉格公式。

布拉格公式是描述衍射现象的重要公式，它是由兄弟俩布拉格在1912年提出的。

布拉格公式可以用来计算衍射峰的位置和强度。

布拉格公式的基本形式为：nλ = 2d sinθ，其中n 为衍射阶次，λ为入射光的波长，d为晶格的间距，θ为入射光的入射角。

布拉格公式表明，当满足一定的入射角和波长条件时，才能获得明显的衍射峰。

布拉格公式的推导基于入射光与晶格的相互作用以及光的干涉现象。

通过布拉格公式，我们可以计算出衍射峰的位置，根据衍射图样的特征，可以推断出晶格的性质和原子的排列方式。

总结起来，光栅光谱、X射线衍射和布拉格公式是物理学中重要的三个概念和理论。

光栅光谱可以用来分析光的组成和性质，X射线衍射可以用来研究晶体的结构和性质，布拉格公式用于描述衍射现象，计算衍射峰的位置和强度。

这三个概念和理论在物理学、化学、天文学、材料科学等多个领域中有着广泛的应用，并且对于我们理解和研究物质的微观结构和性质具有重要意义。

光栅衍射和原子光栅光谱测量是光学领域中的重要概念和实验技术。

以下是一些思考题，可以帮助你进一步理解和探讨这些内容：
光栅衍射是什么原理？它与其他衍射现象有何区别？
光栅的衍射效应如何随着光栅的参数（如栅常、缝宽、缝距等）变化而变化？
光栅衍射在哪些领域中有实际应用？请举例说明。

原子光栅是如何产生的？与普通光栅相比，原子光栅有何特点和优势？
原子光栅光谱测量中，光与原子之间的相互作用是怎样的？这种相互作用如何反映在光谱上？
原子光栅光谱测量的原理和技术有哪些应用领域？请举例说明。

在光谱测量中，原子光栅相对于其他测量方法有何优势？有哪些潜在的挑战和限制？
如何优化原子光栅光谱测量的准确性和精度？是否有任何改进或创新的方法？
这些思考题可以帮助你深入探讨光栅衍射和原子光栅光谱测量的原理、应用和相关技术，促使你思考这些概念的内涵和实际意义。

通过深入思考和讨论，你将更好地理解这些概念，并为进一步的研究和实践提供基础。

光栅光谱仪原理
光栅光谱仪是一种常用的光谱仪，其原理基于光的干涉和衍射现象。

光栅光谱仪由一个光栅和一个探测器组成。

光栅是由许多平行刻线组成的透明光栅板，刻线的间距非常细致。

当平行光线通过光栅时，会被光栅的刻线分散成不同波长的光。

探测器则用于检测经过光栅分散后的光，并得到光的强度信息。

光栅光谱仪的原理是基于以下两个方面：
1. 干涉：当平行光线通过光栅时，会发生干涉现象。

光栅通过刻线将光线分成了一系列波前，这些波前之间会发生相位差，从而产生干涉。

2. 衍射：当光栅上的刻线非常细致时，光通过光栅后会发生衍射现象。

根据衍射原理，光栅上的每个刻线都会成为一个点光源，产生一系列衍射波。

这些衍射波会相互干涉，形成一系列明暗相间的条纹，称为干涉条纹或光谱。

光栅光谱仪的工作流程如下：
1. 光线通过准直系统，使光线平行并集中在光栅上。

2. 光线通过光栅后，会被光栅的刻线分散成不同波长的光，形成衍射波。

3. 探测器接收到这些衍射波，并转换成电信号。

4. 电信号经过处理后，可以得到光的强度随波长的变化关系，即光谱。

光栅光谱仪的优点是分辨率高，可同时解析多个波长，适用于光谱分析和波长测量。

因此，在物理、化学、材料科学等领域都有广泛的应用。
