华中科技大学同济医学院附属协和医院(金银湖)住院综合楼电气安装监理细则

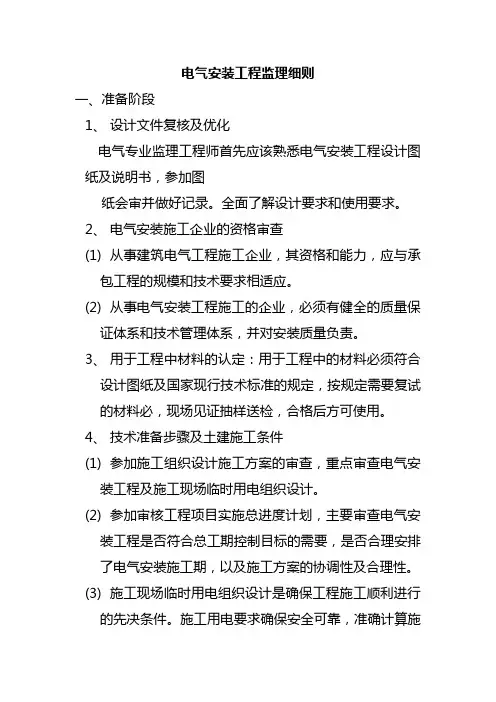

电气安装工程监理细则一、准备阶段1、设计文件复核及优化电气专业监理工程师首先应该熟悉电气安装工程设计图纸及说明书，参加图纸会审并做好记录。

全面了解设计要求和使用要求。

2、电气安装施工企业的资格审查(1)从事建筑电气工程施工企业，其资格和能力，应与承包工程的规模和技术要求相适应。

(2)从事电气安装工程施工的企业，必须有健全的质量保证体系和技术管理体系，并对安装质量负责。

3、用于工程中材料的认定：用于工程中的材料必须符合设计图纸及国家现行技术标准的规定，按规定需要复试的材料必，现场见证抽样送检，合格后方可使用。

4、技术准备步骤及土建施工条件(1)参加施工组织设计施工方案的审查，重点审查电气安装工程及施工现场临时用电组织设计。

(2)参加审核工程项目实施总进度计划，主要审查电气安装工程是否符合总工期控制目标的需要，是否合理安排了电气安装施工期，以及施工方案的协调性及合理性。

(3)施工现场临时用电组织设计是确保工程施工顺利进行的先决条件。

施工用电要求确保安全可靠，准确计算施工用电负荷；合理分配负载；正确选用导线截面及开关整定值，用电器具经检查合格后准许使用。

(4)监理工程师组织土建与电气专业人员进行中间验收，电气设备安装前土建施工应具备下列条件：①屋顶楼板施工完毕，不得遗漏；②室内地面基层施工完毕，并在墙上标出地面标高；③预埋件及预留孔符合设计要求，预埋件牢固；④结构砼达到允许的强度和刚度，其坐标位臵、标高、外形尺寸、应符合设计要求和施工规范的有关规定。

设备支架焊接质量符合要求；⑤模板、施工设备及杂物清除干净，并有足够的安装用地，施工道路畅通；⑥基坑已回填夯实；⑦上建结构验收时电气施工人员应按内墙水平线、墙面线、按图查对核实预留施工孔洞及预埋管路、箱盒。

符合要求后将箱盒稳好。

全部暗装电气工程的管路安装完毕并将管路扫通，查对位臵和管路是否符合设计要求。

二、电气安装工程施工质量监理要点施工过程中的监理控制是把好质量的最后一关。

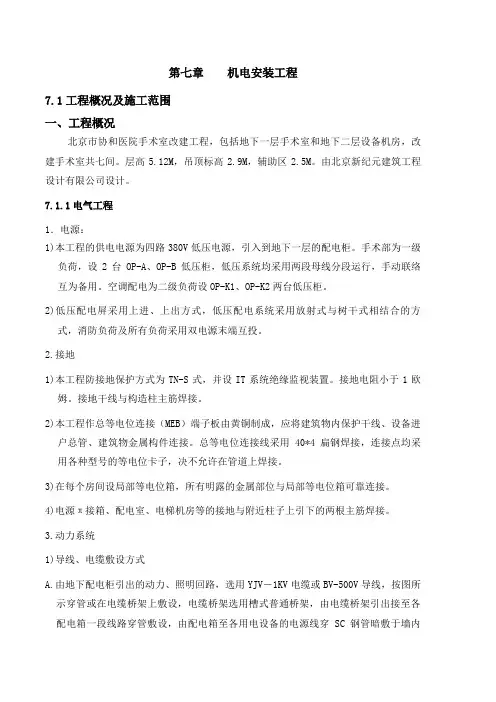

第七章机电安装工程7.1工程概况及施工范围一、工程概况北京市协和医院手术室改建工程，包括地下一层手术室和地下二层设备机房，改建手术室共七间。

层高5.12M，吊顶标高2.9M，辅助区2.5M。

由北京新纪元建筑工程设计有限公司设计。

7.1.1电气工程1．电源：1)本工程的供电电源为四路380V低压电源，引入到地下一层的配电柜。

手术部为一级负荷，设2台OP-A、OP-B低压柜，低压系统均采用两段母线分段运行，手动联络互为备用。

空调配电为二级负荷设OP-K1、OP-K2两台低压柜。

2)低压配电屏采用上进、上出方式，低压配电系统采用放射式与树干式相结合的方式，消防负荷及所有负荷采用双电源末端互投。

2.接地1)本工程防接地保护方式为TN-S式，并设IT系统绝缘监视装置。

接地电阻小于1欧姆。

接地干线与构造柱主筋焊接。

2)本工程作总等电位连接（MEB）端子板由黄铜制成，应将建筑物内保护干线、设备进户总管、建筑物金属构件连接。

总等电位连接线采用40*4扁钢焊接，连接点均采用各种型号的等电位卡子，决不允许在管道上焊接。

3)在每个房间设局部等电位箱，所有明露的金属部位与局部等电位箱可靠连接。

4)电源π接箱、配电室、电梯机房等的接地与附近柱子上引下的两根主筋焊接。

3.动力系统1)导线、电缆敷设方式A.由地下配电柜引出的动力、照明回路，选用YJV－1KV电缆或BV-500V导线，按图所示穿管或在电缆桥架上敷设，电缆桥架选用槽式普通桥架，由电缆桥架引出接至各配电箱一段线路穿管敷设，由配电箱至各用电设备的电源线穿SC钢管暗敷于墙内或明敷。

B.照明为单相二线制BV-2×2.5㎜２，插座为单相三线制BV-3×2.5㎜２；电力及照明分支线路均穿管明敷在结构板上或墙上。

C.所有灯具明露金属部位均可靠接地。

2)箱（柜）安装方式A.低压配电柜为抽插式开关，落地式安装，柜上设电缆线槽。

B.配电箱、控制箱及其他非标箱柜安装方式为：落地安装做高出地面150mm水泥基础，预埋4只M12螺拴进行固定；挂墙式打4根M8螺拴固定；C.所有控制箱均为明装底边距地1.2m；4.照明系统(1)手术室的设计照度为750LX，辅助区300LX，设备间为200LX。

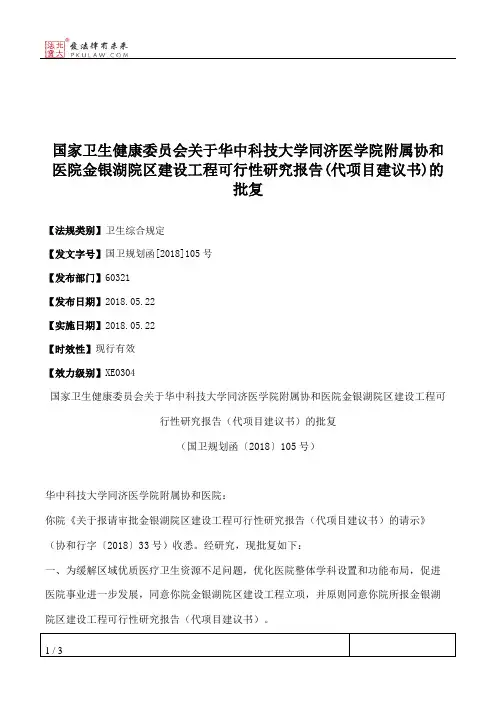

国家卫生健康委员会关于华中科技大学同济医学院附属协和医院金银湖院区建设工程可行性研究报告(代项目建议书)的批复【法规类别】卫生综合规定【发文字号】国卫规划函[2018]105号【发布部门】60321【发布日期】2018.05.22【实施日期】2018.05.22【时效性】现行有效【效力级别】XE0304国家卫生健康委员会关于华中科技大学同济医学院附属协和医院金银湖院区建设工程可行性研究报告（代项目建议书）的批复（国卫规划函〔2018〕105号）华中科技大学同济医学院附属协和医院：你院《关于报请审批金银湖院区建设工程可行性研究报告（代项目建议书）的请示》（协和行字〔2018〕33号）收悉。

经研究，现批复如下：一、为缓解区域优质医疗卫生资源不足问题，优化医院整体学科设置和功能布局，促进医院事业进一步发展，同意你院金银湖院区建设工程立项，并原则同意你院所报金银湖院区建设工程可行性研究报告（代项目建议书）。

二、工程建设地点位于湖北省武汉市东西湖区金银湖环湖路北侧，用地范围东至董家墩路、南邻环湖路、西接罗家墩路、北至协和路。

三、主要建设内容为门急诊、医技、住院、教学和科研等功能用房及配套设施等。

工程总建筑面积118，380平方米，其中，地上建筑面积84，399平方米，地下建筑面积33，981平方米。

四、工程估算总投资99，751万元，资金来源为地方政府投资和医院自筹资金为主，并根据最终核定投资概算，申请中央预算内投资予以适当补助。

五、按照国家有关规定和项目建设单位指定，确定胡豫同志为华中科技大学同济医学院附属协和医院金银湖院区建设工程责任人。

六、请你院根据工程招标投标事项核准意见（附表），按照《中华人民共和国招标投标法》，认真做好项目建设的招投标工作。

七、请你院认真执行基本建设程序，本着控制建设标准、节约建设资金的原则，严格按照批复的建设内容、建设规模和投资估算等，抓紧组织编制该工程初步设计和投资概算，报我委审批。

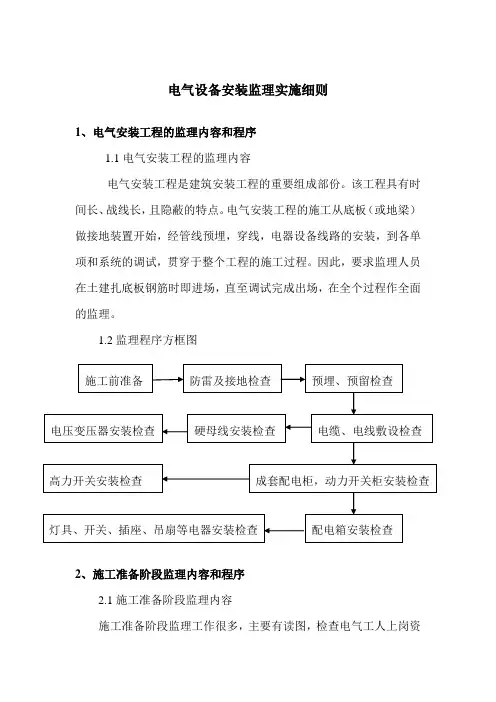

电气设备安装监理实施细则1、电气安装工程的监理内容和程序1.1电气安装工程的监理内容电气安装工程是建筑安装工程的重要组成部份。

该工程具有时间长、战线长，且隐蔽的特点。

电气安装工程的施工从底板（或地梁）做接地装置开始，经管线预埋，穿线，电器设备线路的安装，到各单项和系统的调试，贯穿于整个工程的施工过程。

因此，要求监理人员在土建扎底板钢筋时即进场，直至调试完成出场，在全个过程作全面的监理。

1.2监理程序方框图2、施工准备阶段监理内容和程序2.1施工准备阶段监理内容施工准备阶段监理工作很多，主要有读图，检查电气工人上岗资格，施工机具数量和完好性，检查主要电气材料，半成品的质量，以及准备好电气工程的质检表格和检测器具。

2.2监理程序方框图2.3阅读图纸图纸是施工阶段的依据，施工质量除了必须符合有关规范外，还必须符合设计图纸的要求。

因此，在施工准备阶段，无论是施工部门还是监理部门都必须首先阅读图纸，在读图中不仅要读完图纸，还应读透图纸，深刻领会设计意图，并对设计存在的问题能提出意见和建议。

（1）阅读电气专业图的方法和注意点：A. 方法a.看设计说明，从中可了解整个工程的电气配置情况，各分系统的设计原理，并了解各设计图中均未表示而在说明书中作了统一规定的施工说明。

b.看各分项的系统设计图纸，从而使我们对系统有一个比较明确的概念。

c.看平面布置图。

这是直接指导施工的图纸，是建筑功能配电情况的图纸，，也是检查电气施工质量的主要图纸。

看平面图纸时还应该对照系统图，检查两者间有无矛盾，不相融之处。

如平面图上的耗电量，所用电气具的规格和数量等是否与系统图一致。

B．对电气专业图的阅读应注意要点：a. 系统设计方案符合设计规范要求；b. 多系统电能容量分配的合理性，即应符合使用要求，容量不过大或过小。

c. 主要干线的载流量与所选导线规格的一致性。

d. 设计选用的电管（DG管、G管、PVC管等）和桥架其型号、规格应恰当。

e. 各管线、导线、器具的型号、规格、位置、标高应明确。

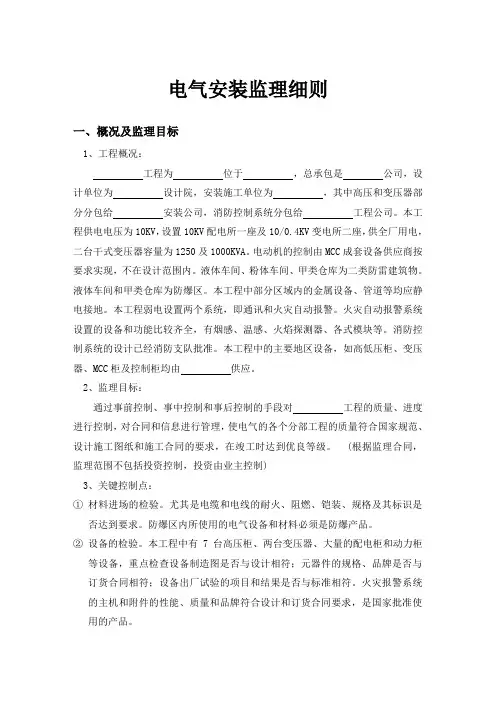

电气安装监理细则一、概况及监理目标1、工程概况：工程为位于，总承包是公司，设计单位为设计院，安装施工单位为，其中高压和变压器部分分包给安装公司，消防控制系统分包给工程公司。

本工程供电电压为10KV，设置10KV配电所一座及10/0.4KV变电所二座，供全厂用电，二台干式变压器容量为1250及1000KVA。

电动机的控制由MCC成套设备供应商按要求实现，不在设计范围内。

液体车间、粉体车间、甲类仓库为二类防雷建筑物。

液体车间和甲类仓库为防爆区。

本工程中部分区域内的金属设备、管道等均应静电接地。

本工程弱电设置两个系统，即通讯和火灾自动报警。

火灾自动报警系统设置的设备和功能比较齐全，有烟感、温感、火焰探测器、各式模块等。

消防控制系统的设计已经消防支队批准。

本工程中的主要地区设备，如高低压柜、变压器、MCC柜及控制柜均由供应。

2、监理目标：通过事前控制、事中控制和事后控制的手段对工程的质量、进度进行控制，对合同和信息进行管理，使电气的各个分部工程的质量符合国家规范、设计施工图纸和施工合同的要求，在竣工时达到优良等级。

(根据监理合同，监理范围不包括投资控制，投资由业主控制)3、关键控制点：①材料进场的检验。

尤其是电缆和电线的耐火、阻燃、铠装、规格及其标识是否达到要求。

防爆区内所使用的电气设备和材料必须是防爆产品。

②设备的检验。

本工程中有7台高压柜、两台变压器、大量的配电柜和动力柜等设备，重点检查设备制造图是否与设计相符；元器件的规格、品牌是否与订货合同相符；设备出厂试验的项目和结果是否与标准相符。

火灾报警系统的主机和附件的性能、质量和品牌符合设计和订货合同要求，是国家批准使用的产品。

③管道和线路的敷设。

重点检查防火、防爆区的管道和线路施工是否符合要求。

④各类绝缘、耐压试验，变压器冲击试验，以及继电器的整定。

配合消防检测搞好调试工作。

4、监理主要措施：①做好事前控制。

监理很好阅读图纸，配合业主搞好设计交底。

电气安装工程监理实施细则是指在电气安装工程施工过程中，监理人应按照相关法律法规和工程监理规范要求，对电气安装工程施工进行监督管理的具体细则。

下面是电气安装工程监理实施细则的一些内容：1. 监理人员的资质要求：监理人员应持有国家规定的相应工程监理资格证书，并具备一定的工程技术和管理经验。

2. 监理人员的职责：监理人员是工程监理的主要责任人，负责对电气安装工程施工过程进行全程监督管理。

具体职责包括对施工方的质量、进度、安全等各项施工工作进行监督检查，同时做好安全管理工作。

3. 监理文件的编制：监理人员应根据工程合同和施工图纸要求编制监理文件，包括监理计划、监理方案、监理记录等，用于记录和管理施工过程中的各项工作。

4. 施工质量的监控：监理人员应对施工方的材料采购、施工工艺、施工质量等进行监控，保证施工质量符合相关标准和规范。

5. 进度管理：监理人员应定期检查施工方的施工进度，对施工方提出合理的要求，确保施工进度顺利进行。

6. 安全管理：监理人员应对施工方进行安全管理，包括现场安全、用电安全、施工作业安全等方面的管理，防止事故发生。

7. 技术支持：监理人员应向施工方提供技术支持，包括解决施工中的技术问题、提出改进意见等。

8. 完工验收：监理人员应参与电气安装工程的完工验收工作，对施工方提交的竣工图纸和验收资料进行审核，确保工程符合相关规定要求。

以上是电气安装工程监理实施细则的一些内容，具体实施过程还需要根据不同工程的特点和要求进行具体处理。

电气安装工程监理实施细则（二）1、低压配电系统防排烟风机、消防泵、电梯、给水设备、潜污泵、应急照明用电为一级负荷，其他用电为三级负荷。

住宅分户计量。

一级负荷用电设备采用两回线路供电，消防设备两回线路末端切换。

供电：正常和设备均从分变配电所及发电机低压配电柜引来，供电电源电压220/380V,引入电缆桥架敷设，线穿动力明敷配电线路采用WDZ(N)-YJ(F)E型电力电缆沿桥架敷设，出桥架穿钢管沿顶板明敷，其余配电分支钢管沿墙沿地(板)暗敷设。

医院病房综合楼电气工程监理实施细则以下是医院病房综合楼电气工程监理实施细则，超过1200字：一、引言二、监理机构1.监理机构应为具备相应资质的专业监理机构，监理人员应具备相关专业知识和经验。

2.监理机构应与施工单位和设计单位保持独立性，不得存在利益关系。

三、监理任务1.对医院病房综合楼电气工程的设计文件进行审核，并提出合理化建议。

2.对施工单位进行现场巡查，确保施工符合规范和设计要求。

3.对医院病房综合楼电气设备的验收进行监督和检查。

4.对医院病房综合楼电气设备的调试和运行进行监督和检查。

5.对医院病房综合楼电气设备的维护和保养进行监督和检查。

四、监理要求1.监理机构应在开工前向相关部门报备，取得施工许可后方可开始监理工作。

2.监理机构应按照国家和地方的相关法规和规范进行监理，包括但不限于《建筑电气设计规范》和《建筑电气工程施工及验收规范》等。

3.监理机构应对医院病房综合楼电气工程的施工进度进行监督和把控，确保施工按进度进行。

4.监理机构应对医院病房综合楼电气工程的施工质量进行检查和把控，发现问题及时提出整改意见。

5.监理机构应对医院病房综合楼电气设备的维护和保养情况进行检查和把控，确保设备正常运行。

五、监理报告1.监理机构应及时向建设单位提交监理报告，监理报告应详细记录监理过程中发现的问题和处理意见。

2.监理报告应包括对设计文件审核的结论、施工过程中的巡查情况、设备验收情况、设备调试和运行情况以及维护和保养情况等内容。

3.监理机构应在监理报告中提出相关的建议和意见，以改进医院病房综合楼电气工程的质量。

六、监理责任1.监理机构应严格履行监理职责，保证监理工作的客观、公正和有效。

2.监理机构应对监理过程中发现的问题和隐患及时提出整改要求，并对整改情况进行跟踪和检查。

3.监理机构对于发生的施工纠纷和质量问题应及时报告给建设单位和相关部门，协助解决和处理。

七、结束语医院病房综合楼电气工程监理实施细则是确保医院病房综合楼电气工程质量的重要保障。

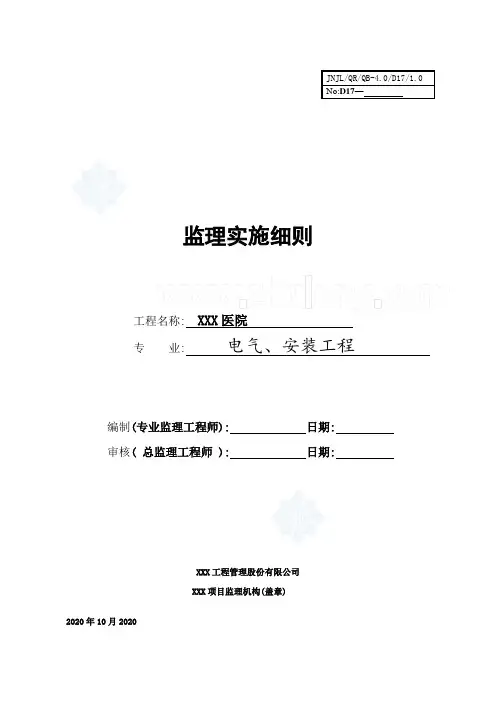

JNJL/QR/QB-4.0/D17/1.0No:D17—监理实施细则工程名称: XXX医院专业: 电气、安装工程编制(专业监理工程师): 日期:审核( 总监理工程师 ): 日期:XXX工程管理股份有限公司XXX项目监理机构(盖章)2020年10月2020目 录一、工程概况 ( 2 ) 二、工程特点 ( 2 ) 三、监理依据 ( 2 )四、电气安装监理控制内容 ( 4 ) 五、监理工作的流程( 4 ) 六、质量控制 ( 6 ) 七、投资控制 ( 16 ) 八、进度控制 ( 16 ) 九、电气分部工程验收 ( 16 )－、工程概况1、项目名称:XXX医院2、项目情况:XXX医院占地49886㎡,总建筑面积50000㎡,其中地下建筑面积3797㎡,地上建筑面积462020,建筑高度19.5m,分为急诊、门诊、医技、住院部、后勤行政、高压氧舱、传染楼、太平间。

3、安全、文明施工特点:本期工程具有建设体量大、建设周期短、深基坑需专家论证等特点,项目地址处云南XXX市郊,属亚热带季风气候,全年气温偏高,分干湿两季,温季降雨量占全年的80%,雨季施工及高温天气施工对工程安全文明施工的影响较大。

因此,高温天气施工和雨季施工是安全文明施工控制的一个重点,关键是要消除人的不安全行为和物的不安全状态,以及雨季施工的应对措施和提高抵抗自然灾害的风险能力。

从目前情况来看,深基坑属于超过一定规模的危险性较大分部分项工程,安全文明施工的主要控制点是深基坑的专家论证及变形监测,施工现场的临时用电系统；塔吊的安装和拆除；各种吊装和加工设备的正常安全使用；外架和施工升降机的搭设与拆除；高温天气施工的防暑措施；工人的安全交底教育等。

4、参建单位:建设单位:XXX开发有限公司设计单位:XXX设计顾问(深圳)有限公司勘察单位:XXX设计研究院地质分院施工单位:XXX有限公司监理单位:XXX工程管理股份有限公司二、工程特点1、监理要求高、涉及专业多、关键控制点多、监督时间长。

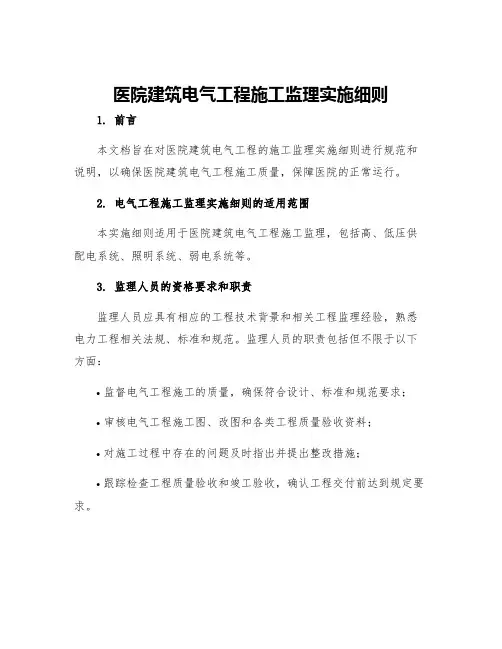

医院建筑电气工程施工监理实施细则1. 前言本文档旨在对医院建筑电气工程的施工监理实施细则进行规范和说明，以确保医院建筑电气工程施工质量，保障医院的正常运行。

2. 电气工程施工监理实施细则的适用范围本实施细则适用于医院建筑电气工程施工监理，包括高、低压供配电系统、照明系统、弱电系统等。

3. 监理人员的资格要求和职责监理人员应具有相应的工程技术背景和相关工程监理经验，熟悉电力工程相关法规、标准和规范。

监理人员的职责包括但不限于以下方面：•监督电气工程施工的质量，确保符合设计、标准和规范要求；•审核电气工程施工图、改图和各类工程质量验收资料；•对施工过程中存在的问题及时指出并提出整改措施；•跟踪检查工程质量验收和竣工验收，确认工程交付前达到规定要求。

4. 电气工程施工监理的流程4.1 施工前监理人员应在施工前对施工图纸、材料、设备以及现场环境进行初步检查，并提出检查结果和意见。

同时，监理人员应与施工方、技术负责人等进行初步沟通，明确工程实施细节和标准。

4.2 施工中监理人员应对施工现场进行实时监控和检查，并报告施工方和业主方。

监理人员应在各个阶段进场检查，并做好阶段性检查记录。

4.3 施工后施工完成后，监理人员要对施工质量进行全面检查：包括电气设备的安装质量、电气线路的铺设、接头及连接的质量情况、电器防护等。

监理人员将全面检查结果纪录并统计，形成监理报告。

5. 施工管理措施5.1 质量文化建设按照管理规定，形成施工、监理、验收的等角三元质量管理交叉检查，避免信息不及时、精度不够等质量管理妨碍工程进展。

5.2 安全管理措施将施工安全文明施工情况作为履行监理职责的重要指标，通过安全技术交底，加强现场安全管理，当场发现存在问题，及时交底纠正。

5.3 成本管理及控制建立成本最优化的机制，减少项目投资，提高经济效益。

监理人员需对施工方的物料、设备等进行审核，防止超标超标准造成不必要的投资成本，从而达到降低成本、提高经济效益，增加成本控制的作用。

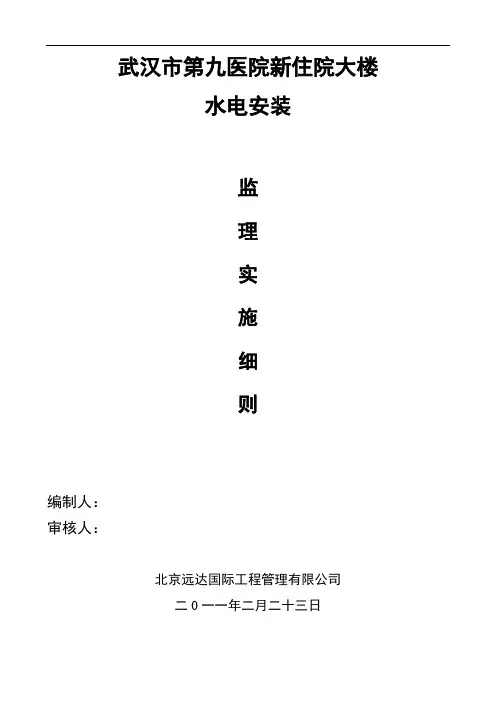

武汉市第九医院新住院大楼水电安装监理实施细则编制人：审核人：北京远达国际工程管理有限公司二0一一年二月二十三日目录一、工程概况二、编制依据三、专业工程特点四、监理工作程序五、监理工作的控制要点及目标值六、监理工作方法及措施一、工程概况武汉市九医院位于青山区吉林街20号，本工程项目位于医院内，北面临城市道路，拟建大楼北面与现有的门诊病房楼相接，西临现在的住院病房，规划总用地面积15052.6平方米，总建筑面积22274.9平方米，其中：地上建筑面积19894.3平方米，地下建筑2380.6平方米，建筑占地面积1563.4平方米。

地上12层，地下一层，建筑总高度46.1米。

本工程由青山区卫生局开发、中南建筑设计院股份有限公司设计、北京远达国际工程管理有限公司监理、武汉建工承建。

二、编制依据1．国家和地方有关工程建设的法律、法规。

2．国家和地方有关工程建设的技术标准、规范和规程等。

3．已批准的监理规划。

4．与专业相关的标准，设计文件和技术资料。

5．监理合同、施工合同。

6．已批准的施工组织设计方案。

三、专业工程的特点建筑电气、给排水安装工程由高、低压配电工程，电梯工程，防雷接地，照明，弱电，智能化，火灾自动报警，消防设备的电气控制，给水系统及排水系统等多项分部分项工程组成。

本工程由10KV电网引至高压配电房，通过干式变压器降压至380V低压配电房的供电方式，并设自备柴油发电机组，以确保本工程内一、二级电气负荷用电。

防雷为民用建筑二级防雷等级，电阻值≤1Ω，基础接地装置体是利用地梁主筋焊接连成一体作自然接地体，防雷电气及消防控制共用基础接地装置。

火灾自动报警采用专用接地线。

照明、弱电及消防线管（除地下室）均采用难燃PVC厚壁管暗敷，回路采用阻燃2R塑料绝缘铜芯导线或耐火（NH）电缆。

本工程地下室及首层由市政管网直接供水，住宅楼由两套变频调速恒压给水泵分区供水，系统采用下行上给式供水方式。

排水系统为室内外雨污分流管道，粪便污水单独污集经化粪池处理，厨房污水经隔油池处理后排入室外污水管网，地下室废水通过明沟汇集至集水坑，然后通过潜水泵排至室外检查井，雨水均由雨水斗收集后，重力自流至室外雨水管网。

电气安装工程监理细则

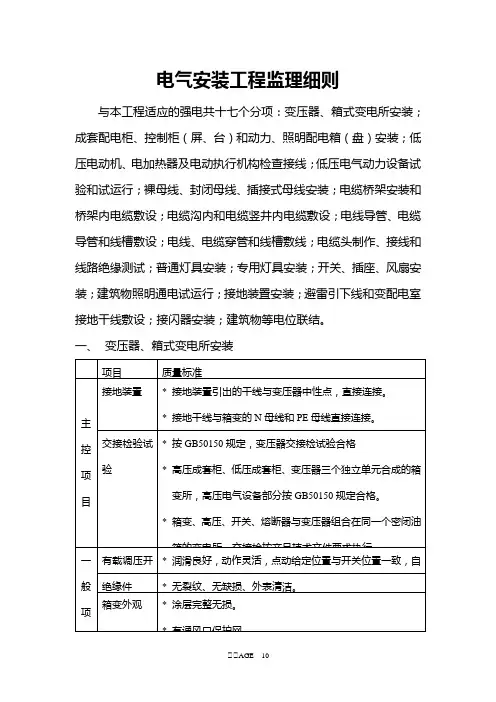

与本工程适应的强电共十七个分项：变压器、箱式变电所安装；成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装；低压电动机、电加热器及电动执行机构检查接线；低压电气动力设备试验和试运行；裸母线、封闭母线、插接式母线安装；电缆桥架安装和桥架内电缆敷设；电缆沟内和电缆竖井内电缆敷设；电线导管、电缆导管和线槽敷设；电线、电缆穿管和线槽敷线；电缆头制作、接线和线路绝缘测试；普通灯具安装；专用灯具安装；开关、插座、风扇安装；建筑物照明通电试运行；接地装置安装；避雷引下线和变配电室接地干线敷设；接闪器安装；建筑物等电位联结。

一、变压器、箱式变电所安装
二、成套配电柜、控制柜（屏、台）和动力照明，配电箱（盘）安
装
三、低压电动机、电加热器及电动执行机构检查接线
四、低压电器设备试验
五、裸母线、封闭母线、插接式母线安装
续上
六、电缆桥架安装和桥架内电缆敷设
续上
七、沟内及竖井内电缆敷设
八、电线导管、电缆导管和线槽敷设
续上
九、电缆、电线穿管及线槽
十、电缆头制作接线和绝缘测试
续上
十一、普通灯具安装
续上
十二、专用灯具安装
十三、开关、插座、风扇安装
十四、照明通电运行
续上
十五、接地装置
十六、防雷引下线和配电室接地干线敷设
续上
十七、接闪器安装
十八、建筑物等电位联结
ဓဓAGE 10。

电气装置安装工程监理实施细则1. 专业工程特点1.1 工程概况1)工程名称：2)建设单位：3)设计单位：4)专业工程承包单位：5)工程规模：6)工程地点：1。

2 专业工程组成根据本专业工程实际主要内容编写，尤其要突出本项目的电气专业安装工程的特点,如高压电机等特殊用电设备、汽轮发电机、高压变电、防爆区供配电、雷击多发区的防雷接地、与仪表控制联锁/紧急停车系统相配合的电气联锁系统、工业电视/装置通讯/网络等弱电系统等电气专业安装工程.1.3 编制依据1.3.1 本工程施工监理合同、监理规划；1.3.2 本工程电气专业详细的设计图纸、技术资料；1。

3.3 经总监组织审核的施工组织设计(电气施工方案);1.3.4 相关的规范、标准、技术规程：1）《建设工程监理规范》GB50319—2000；2)《高层民用建筑设计防火规范》GB50045-1995;3)《建筑物防雷设计规范》GB50057—1994；4)《民用建筑电气设计规范》JGJ/T16—1992;5)《供配电系统设计规范》GB50052—1995;6）《低压配电设计规范》GB50054-1995；7）《电气装置安装工程高压电器施工及验收规范》GBJ147-1990;8)《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148—1990；9)《电气装置安装工程母线装置施工及验收规范》GBJ149-1990;10)《电气装置安装工程电气设备交接试验标准》GB50150-1991；11）《火灾自动报警系统施工及验收规范》GB50166-1992;12)《电气装置安装工程电缆线路施工及验收规范》GB50168—1992；13）《电气装置安装工程接地装置施工及验收规范》GB50169-1992;14)《电气装置安装工程旋转电机施工及验收规范》GB50170-1992;15)《电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171—1992》；16）《电气装置35KV及以下架空电力线路施工及验收规范》GB50173—1992；17)《建筑工程施工现场供用电安全规范》GB50194—1993；18)《电气装置安装工程低压电器施工及验收规范GB50254—1996》19)《电气装置安装工程电力交流设备施工及验收规范》GB50255-1996；20）《电气装置安装工程起重机电气装置施工及验收规范》GB50256-1996；21）《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257—1996;22)《建筑电气工程施工质量验收规范》GB50303—2002；23）《电梯工程施工质量验收规范GB50310-2002》；24）《电梯安装验收规程GB10060-1993》；25)《电梯制造与安装安全规范GB7588-1995》；26）干式电力变压器选用、验收、运行及维护规程》CECS115:2000；27）《建筑与建筑群综合布线系统施工及验收规范CECS89:97》1.4 本专业监理服务目标a）严格监管，控制工程质量达到业主预期的相关标准中的合格目标，争创优质工程；b)协调督促，控制工程进度达到业主预期的各装置的工期进度目标；c）监管防控，全面达到业主HSE要求，力争重大人身伤亡事故、重大设备事故等重大施工安全事故为零;d）认真核实已完合格工程量和经批准的工程变更发生的费用，协助业主控制工程投资在工程概算之内；e)尊重业主、热情服务、勤奋工作、履行合同，确保监理服务质量事故为零，监理连带责任施工质量/安全重大事故为零。

电气安装工程监理细则
一、前言
电气安装工程监理是指在电气设备和电线电缆等电气设施的安
装过程中，由专业的监理人员对施工单位的工作进行监督和检查，
确保安装工程的质量符合相关标准和规范，保障工程安全可靠运行。

本文旨在制定电气安装工程监理细则，指导监理人员的工作，并提
供相关的规范和操作指南。

二、监理人员的资质要求
1. 监理人员应具备相关的专业技术背景和工作经验，熟悉电气
设备的安装和调试过程。

2. 监理人员应持有相关的资格证书，如电气工程师执业资格证书。

3. 监理人员应具备良好的沟通和协调能力，能够与施工单位和
其他相关方进行有效的沟通和协调。

三、监理过程与要求
1. 施工前期阶段
在电气安装工程施工开始前，监理人员应与施工单位进行项目启动会议，明确双方的责任和要求，并制定详细的施工计划和进度表。

2. 施工中期阶段
（1）监理人员应按照相关标准和规范对电气设备的安装过程进行监督和检查，确保施工单位按照设计文件的要求进行施工。

（2）监理人员应对施工单位进行资质审核，确保其具备相关的执业资格和技术能力。

（3）监理人员应对施工质量进行检查，包括电气设备的安装质量、电线电缆的布放与接线质量等。

（4）监理人员应对施工现场的安全进行监控，确保施工过程中没有安全隐患。

（5）监理人员应与设计单位进行沟通和协调，解决施工过程中出现的问题和疑问。

3. 施工后期阶段。

A、工程概况：详见监理规划。

B、控制措施：§1电缆敷设（一）质量标准1、电缆的耐压试验结果，电缆泄漏电流和绝缘电阻必须符合施工规范规定.（检查试验记录).2、电缆敷设必须符合以下规定：电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺损，敷设时严禁在管道上面或下面平行敷设.（观察检查隐蔽工程记录）。

3、坐标和标高正确，排列整齐,标志桩和标志牌设置准确：防燃、隔热和防腐要求和电缆保护措施完整。

4、在支架上敷设时,固定可靠，同一侧支架上的电缆排列顺序正确，控制电缆在电力电缆下面，IKV及其以下电力电缆应放在IKV以上电力电缆下面；直埋电缆埋设深度,回填土要求，保护措施以及电缆间和电缆与地下管网间平行或交叉的最小距离均应符合施工规范规定。

5、电缆转弯和分支不紊乱，走向整齐清楚，电缆标志桩，标志牌清晰齐全,埋地电缆的隐蔽工程记录及坐标齐全、准确。

（观察检查和检查隐蔽工程记录及坐标图）。

（二)应注意的质量问题1、埋地电缆辅砂盖板或砌砖时应防止不清除沟内杂物,不用细砂或细土，盖板或砌砖不严，有遗漏部分。

2、电缆进入室内电缆沟时,防止套管防水处理不好，沟内进水,应严格按规范和工艺要求施工。

3、沿支架或桥架敷设电缆时，应防止电缆排列不整齐，交叉混乱，电缆施工前须将电缆事先排列好，划出排列图表,按图表进行施工,竖井内电缆敷设时,应敷设一根，卡固一根.4、有麻皮保护层的电缆进入室内，防止不作剥麻刷油处理.5、沿桥架或托盘敷设的电缆进入室内,防上不够弯曲半径。

在桥架上或托盘上施工时，施工人员应考虑满足该桥架或托盘上敷设的最大截面电缆的弯曲半径的要求。

6、防止电缆标志牌挂装不整齐，或有遗漏.§2 低压电缆头质量要求（一）应注意的质量问题1、严防地线焊接不牢。

2、防止电缆线芯与线鼻子压接不紧固。

线鼻子与线芯截面必须配套，压接时模具规格与线芯规格一致,压接数量不得小于二道。

3、防止电缆芯线伤损:电工刀剥皮时，不宜用力过大 ,防止损伤线芯。

xxxxxxxxxx科学城院区电气安装工程监理实施细则编制：审核：xxxxxxxxxx二〇二三年十二月电气安装工程监理实施细则一、工程概况：1.工程名称：xxxxxxxxxx项目（一期）2.工程简介：本工程为xxxxxxxxxx科3.工程参建单位：建设单位： xxxxxxxxxx代建单位：设计单位：监理单位：xxxxxxxxxx总包单位：二、专业工程特点：1.配电系统：高低压配电房共六座，其中五座设于地下一层，一座设于国际诊疗中心屋顶；能源中心一座位于地下一层，柴油发电机房2个位于地下一层；工艺配电房一座位于地下一层。

2.照明系统：2.1照明系统分为正常照明和应急照明，应急照明包括疏散照明、安全照明和备用照明。

配电方式采用放射式与树干式相结合的配电方式，走道照明、应急照明采用双电源供电。

照明和插座由不同的馈电支路供电，照明、插座均为单相三线配电；2.2 消防应急照明采用集中电源集中控制型系统，每个防火分区，在竖井或配电小间内设置A型集中电源装置2.3 医院内诊室、病房、治疗室、办公室等一般区域就地设置多联普通照明开关控制；大厅、走廊、护士站、地下车库等公共场所部分的一般照明采用智能照明控制系统。

2.4本工程采用二路独立10KV高压电源进线，变电所采用高供高计，低压侧分段母线设联络开关柜，满足一级负荷需要。

一级负荷应由双重电源供电，末端自切，特别重要负荷采用双重电源加自备发电机供电。

应急电源与正常电源之间采用防止并列运行的措施。

对于突然断电比过负荷造成损失更大的线路，如消防动力、手术室、层流病房等特殊负载，过负荷只报信不跳闸。

三、监理依据：（1）设计文件和相关技术文件如：施工图纸，设计变更、会审纪要；（2）已批准的监理规划；（3）工程建设监理合同，工程建设合同；（4）经审查批准的施工组织设计、电气安装工程施工方案；（5）与本专业相关的现行技术规程、标准及验收规范，包括但不限于；《建筑电气工程施工质量验收规范》（GB50303-2015）；《爆炸和火灾危险环境电气装置施工及验收规范》（GB 50257-2014）《消防应急照明和疏散指示系统》GB17945-2010；《电气装置安装工程电气设备交接试验标准》（GB50150-2016）；《电气装置安装工程低压电器施工及验收规范》（GB50254-2014）；《电气装置安装工程电缆线路施工及验收标准》（GB50168-2018）；《电气装置安装工程接地装置施工及验收规范》（GB50169-2016）。

十八、电气安装工程施工质量监理实施细则电气安装工程是建筑安装工程的分部工程。

通过正确的工艺、合理的程序，把门类广泛，价值昂贵的材料、设备、成品及半成品等按照设计要求施工中形成质量合格的工程产品。

考核电气安装工程质量的主要原则为：确保安全供电和用电；考虑工程的使用年限或使用寿命；功能健全、可靠；注意装饰效果；节约能源；方便维护和检修。

安装工程的质量直接关系到企业生产能力的形成，生产效益的发挥，房屋建筑的使用功能以及生命财产的安全。
