六种地质预报格式

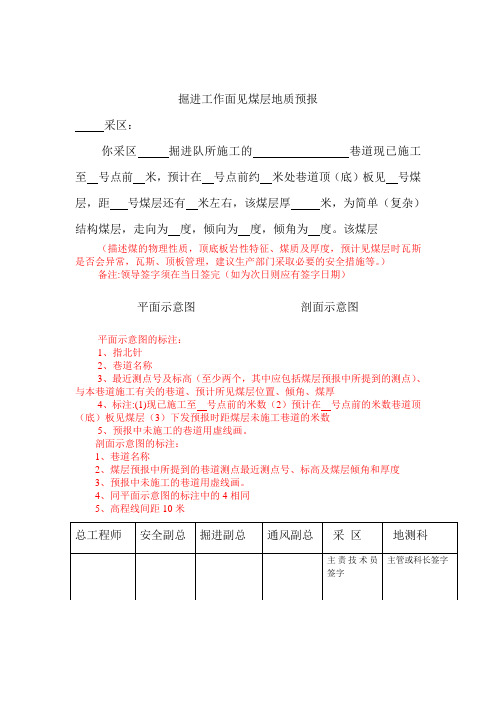

掘进工作面见煤层地质预报采区：你采区掘进队所施工的巷道现已施工至号点前米，预计在号点前约米处巷道顶（底）板见号煤层，距号煤层还有米左右，该煤层厚米，为简单（复杂）结构煤层，走向为度，倾向为度，倾角为度。

该煤层（描述煤的物理性质，顶底板岩性特征、煤质及厚度，预计见煤层时瓦斯是否会异常，瓦斯、顶板管理，建议生产部门采取必要的安全措施等。

）备注:领导签字须在当日签完（如为次日则应有签字日期）平面示意图剖面示意图平面示意图的标注：1、指北针2、巷道名称3、最近测点号及标高（至少两个，其中应包括煤层预报中所提到的测点）、与本巷道施工有关的巷道、预计所见煤层位置、倾角、煤厚4、标注:(1)现已施工至号点前的米数（2）预计在号点前的米数巷道顶（底）板见煤层（3）下发预报时距煤层未施工巷道的米数5、预报中未施工的巷道用虚线画。

剖面示意图的标注：1、巷道名称2、煤层预报中所提到的巷道测点最近测点号、标高及煤层倾角和厚度3、预报中未施工的巷道用虚线画。

4、同平面示意图的标注中的4相同5、高程线间距10米掘进工作面见断层地质预报采区：你采区掘进队所施工的巷道现已施工至号点前米，预计在号点前约米处见断层，其性质为断层，距断层还有米左右，走向为度左右，倾向为度左右，倾角为度左右，落差为米左右。

见断层时断层叙述：应包括有无断层破碎带及破碎带的宽度、有无淋涌水现象、瓦斯是否异常、煤层顶底板是否异常、对生产有何影响、建议生产部门采取哪些措施等。

备注：领导签字须在当日签完（如为次日则应有签字日期）平面示意图剖面示意图平面示意图的标注：1、指北针2、巷道名称3、最近测点号及标高（至少两个，其中应包括断层预报中所提到的测点）、与本巷道施工有关的巷道及其实见的断层、预计所见断层位置、性质、产状、落差，与本断层有关的其他构造。

4、标注:(1)现已施工至号点前的米数（2）预计在号点前的米数巷道顶（底）板见断层（3）下发预报时距断层未施工巷道的米数5、预报中未施工的巷道用虚线画。

地质水文分析预报制度依据《煤矿防治水规定》要求，为做好我矿的地质水文猜测预报工作，为矿井水害防治奠定基础，特制定矿井地质水文分析预报制度。

一、矿井地质水文分析预报是矿井防治水工作的基础，是在收集矿井地质水文资料、查明地质水文条件基础上，对矿井地质水文做出科学分析推断和评价，为水害防治工作供应基础。

二、地质水文分析预报分类：包括月预报、季预报、年预报、雨季及特别状况下的临时性预报。

1.月度预报地测部门依据矿井月度采掘工程方案，每月25日前编制下一月度矿井地质水文分析预报。

2.季度预报每季度最终一个月25日前，依据矿井下一季度采掘工程方案，编制下一季度的矿井地质水文分析预报。

3.年预报每年2月末以前，地测部门应依据矿井生产状况和采掘工作面接替方案，结合矿井水文地质资料及充水因素进行分析排查，编制年度矿井地质水文分析预报。

4.临时预报依据采掘进度状况，地测部门要针对采掘生产过程中的的特别地质状况，随时调查分析采掘前方的水文地质状况，发觉问题或险情，准时发出矿井地质水文分析临时预报。

雨季期间，定期对地表状况进行调查，发觉地表水害或影响矿井井下平安生产的水情水害问题时，准时发出预报。

三、水文地质猜测预报内容：包括地点、范围、对生产的影响、需实行的措施或处理看法等。

要求有文字、图纸，做到图文并茂，能够指导生产和满意生产所需。

四、地质水文分析预报编制要求：1.地质水文分析预报要在充分收集水文地质资料和综合分析基础上，运用先进的理论和方法，结合水文技术资料进行编制，做到有理有据。

2.各类预报要妥当保存，以年为单位装订成册，存入档案室。

3.各类预报必需按规定要求审批后下发至相关部门。

4.各类地质水文分析预报期末要进行仔细总结，分析得失，不断提高预报精确率。

5.水害类型简单或重大水文地质问题，必需集体分析讨论，后做出猜测预报。

五、考核规定1.预报编制必需仔细、认真、负责，对预报失误，依据状况分别赐予编制者、审查人100—500元的罚款，造成水害事故的，追究相关人员责任。

隧道地质超前预报方法第一章、常用地质预报方法目前在隧道施工期间采用的超前地质预报方法从专业技术方面可分为常规地质法和物探法两大类，具体有以下几种：（1）超前导坑；（2）正洞地质素描；（3）水平超前探孔；（4）声波测试；（5）红外探水；；（6）电磁波法。

（7）弹性波法第一节、超前导坑法超前导坑法可分为超前平行导坑和超前正洞导坑。

平行导坑的布置平行于正洞，断面小而且和正洞之间有一定的距离，在施工过程中对导坑中遇到的构造、结构面或地下水等情况作地质素描图，通过做地质素描图对正洞的地质条件进行预报。

采用平行导坑预报的优点是：平行导坑超前的距离越长，预报也越早，施工中就有充分的准备时间，可以增加工作面，加快施工进度，还可以起到排水减压放水，改善通风条件和探明地质构造条件的作用。

采用超前平行导坑进行预报比较直观，精度高，预报的距离长，便于施工人员安排施工计划和调整施工方案。

超前正洞导坑布置在正洞中，其作用与平行导坑相比，效果更好。

但是采用超前导坑法进行预报也有缺陷：一是成本太高，有时需要全洞进行平导开挖；二是在构造复杂地区准确度不高。

第二节、正洞地质素描地质素描是对开挖面的地质情况如实而准确的反映。

素描的主要内容包括地层岩性、构造发育情况（含断层、贯穿性节理、夹层或岩脉）、地下水的出水状态、围岩的稳定性及初期支护采用的方法等。

正洞地质素描是利用所见到正洞已开挖段的地质情况预报前方可能出现的不良地质条件（断层等）。

针对断层而言，又分断层露头作图法和断层前兆特征法。

断层露头作图法对结构面向开挖后方倾斜的断层预报效果较好，因为断层先在隧道底出露，对岩体稳定性影响不大时就可以发现；对于向掌子面前方倾斜的结构面因为先在顶部出现，预报时效果相对较差。

正洞地质素描的优点是不占用施工时间，设备简单，不干扰施工，出结果快，预报的效果好，而且为整个隧道提供了完整的地质资料；缺点是对与隧道夹角较大而又向前倾的结构面容易产生漏报。

地质预报方法
一、岩体结构面调查：
按不同岩组或地段，不同构造部位，选择有代表性的边墙岩面进行观测，测量范围一般长×高为2×2—5×2(m)。

二、导坑涌水观测：
对隧道中的涌水，除观测其水温、水质及分析其原因和水源外，更重要的是观测其涌水量及其变化情况，尤其对较大的股流和整个隧道或导坑的涌水量应进行定期观测。

1、股状涌水和钻孔集中涌水的涌水量，可用容器直接观测
2、面积涌水量：隧道或导坑中呈降雨状的面积涌水，可按涌水面积与接口器的面积之比来
推测涌水量。

3、当导坑或隧道底板上的水流可以围堵时，可用直角三角堰或梯形堰测量其涌水量。

4、当隧道口有排水池时，采用停止抽水测水位，5min后再测水位，可由下式求得隧道涌水
量Q。

Q=S*△h*24*60／△t (m3／d)
S：水池面积
△h：两次水差
△t：两次水位测量间隔时间。

三、连通试验
子解洞内涌水与地表水有无联系和补给关系可作连通试验。

1、试验方法：在隧道附近水位高于隧道的水流中，投入示踪剂，然后在洞内涌水处观测，
24小时连续取样，记录示踪剂出现的时间，可计算出地下水的实际流速。

V=L／T
L：示踪剂投入点与观测点之间的距离。

T：观测点出现示踪剂最大含量的时间。

2、示踪剂的选用和使用：
直接的，用肉眼和嗅觉就能观察到：有固体漂浮物（谷糠）着色剂（荧光染料），有气味的气（烟雾、煤油）
间接的需通过仪器或分析才能发生异常：如易溶盐（食盐、硝酸盐类），细菌（食用酵母），放射性同位素。

金银山煤矿6月份工作面地质和水文地质预报编制：总工程师：地测科：2011-6 - 1一、工作面地质条件工作面范围1801采面位于矿井一采区东部，西部为总回风巷保安煤柱，南部为1803采面（未采区），南部为总回风巷，东为煤矿矿界，采面呈一梯形状，走向平均长215米，倾斜长100米，开采面积21500平方米。

采面上部为塘官林场坡地，预计采后对地面造成不同程度的裂缝、地面斑裂等。

煤层厚度1.91米，工业储量35.7万吨。

二、地质构造金银山煤矿所在地区大地构造位置位于扬子准地台、黔北台隆、遵义断拱、贵阳复杂构造变形区西部，矿区南东部有一区域断裂通过，断裂走向北东－南西向，倾向南东，倾角70°。

矿区构造简单，为单斜构造，地层走向近东西，倾向近南，倾角7－10°，平均8°。

构造复杂程度属简单类型。

该工作面由两巷揭露，地质构造简单，为单斜构造，煤层走向近东西，倾角7－10°，平均8°。

构造复杂程度属简单类型。

三、水文地质情况1、水文地质条件矿区为低中山峰丛谷地地貌，南高北低，海拔标高1320-1611.3m，最高点位于矿区内南西部哨口，海拔1611.3m，最低点位于矿区外北部冲沟中，海拔1320m，相对高差292.3m，矿区内出露地层主要为煤系地层，一般标高1340-1520m，矿区地侵蚀基准面及最低排泄面位于矿区北部的三岔河，海拔1320m。

矿区总体上属中山地貌，矿区内主要煤系，形成较平缓的斜坡，植被较发育。

矿区内煤层主要分布标高为+1510-+1140m，煤层最低标高为+1140m,当地侵蚀基准面标高为+1320m；矿井主要可采煤层露头均在侵蚀基准面以上。

2、主要含（隔）水层本区出露的地层由新至老分别为第四系（Q），三叠系下统大冶组第二段（T1d1）、二叠系上统长兴组（P3c）、龙潭组（P3l）、中统茅口组（P2m）。

区内岩层的含水性与岩性、构造、裂隙的发育程度密切相关。
