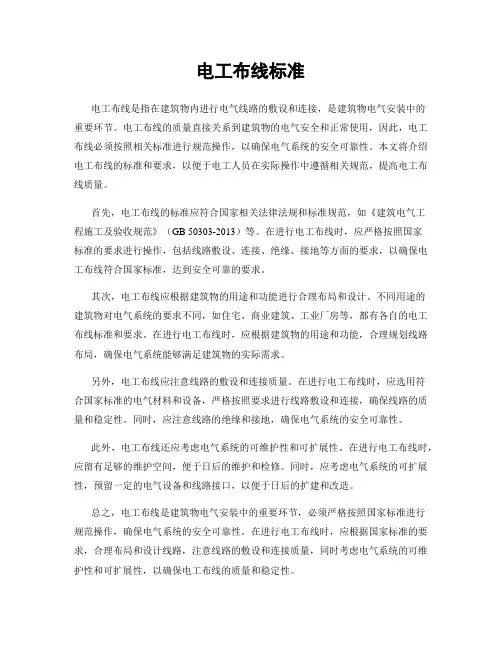

电工布线标准电工布线是指在建筑物内进行电气线路的敷设和连接，是建筑物电气安装中的重要环节。

电工布线的质量直接关系到建筑物的电气安全和正常使用，因此，电工布线必须按照相关标准进行规范操作，以确保电气系统的安全可靠性。

本文将介绍电工布线的标准和要求，以便于电工人员在实际操作中遵循相关规范，提高电工布线质量。

首先，电工布线的标准应符合国家相关法律法规和标准规范，如《建筑电气工程施工及验收规范》（GB 50303-2013）等。

在进行电工布线时，应严格按照国家标准的要求进行操作，包括线路敷设、连接、绝缘、接地等方面的要求，以确保电工布线符合国家标准，达到安全可靠的要求。

其次，电工布线应根据建筑物的用途和功能进行合理布局和设计。

不同用途的建筑物对电气系统的要求不同，如住宅、商业建筑、工业厂房等，都有各自的电工布线标准和要求。

在进行电工布线时，应根据建筑物的用途和功能，合理规划线路布局，确保电气系统能够满足建筑物的实际需求。

另外，电工布线应注意线路的敷设和连接质量。

在进行电工布线时，应选用符合国家标准的电气材料和设备，严格按照要求进行线路敷设和连接，确保线路的质量和稳定性。

同时，应注意线路的绝缘和接地，确保电气系统的安全可靠性。

此外，电工布线还应考虑电气系统的可维护性和可扩展性。

在进行电工布线时，应留有足够的维护空间，便于日后的维护和检修。

同时，应考虑电气系统的可扩展性，预留一定的电气设备和线路接口，以便于日后的扩建和改造。

总之，电工布线是建筑物电气安装中的重要环节，必须严格按照国家标准进行规范操作，确保电气系统的安全可靠性。

在进行电工布线时，应根据国家标准的要求，合理布局和设计线路，注意线路的敷设和连接质量，同时考虑电气系统的可维护性和可扩展性，以确保电工布线的质量和稳定性。

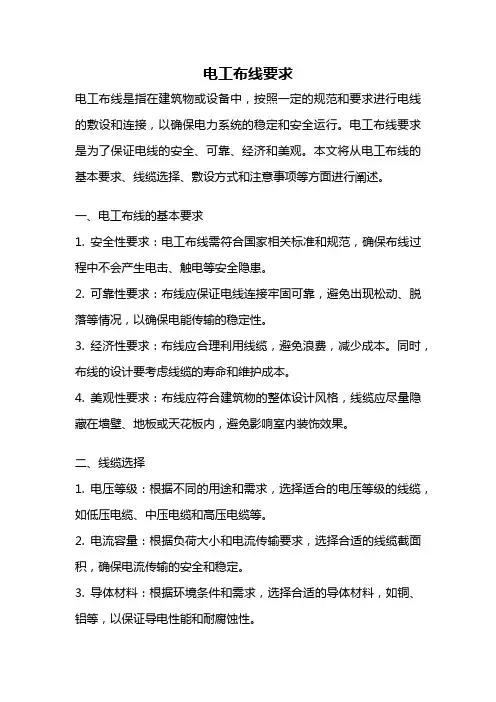

电工布线要求电工布线是指在建筑物或设备中，按照一定的规范和要求进行电线的敷设和连接，以确保电力系统的稳定和安全运行。

电工布线要求是为了保证电线的安全、可靠、经济和美观。

本文将从电工布线的基本要求、线缆选择、敷设方式和注意事项等方面进行阐述。

一、电工布线的基本要求1. 安全性要求：电工布线需符合国家相关标准和规范，确保布线过程中不会产生电击、触电等安全隐患。

2. 可靠性要求：布线应保证电线连接牢固可靠，避免出现松动、脱落等情况，以确保电能传输的稳定性。

3. 经济性要求：布线应合理利用线缆，避免浪费，减少成本。

同时，布线的设计要考虑线缆的寿命和维护成本。

4. 美观性要求：布线应符合建筑物的整体设计风格，线缆应尽量隐藏在墙壁、地板或天花板内，避免影响室内装饰效果。

二、线缆选择1. 电压等级：根据不同的用途和需求，选择适合的电压等级的线缆，如低压电缆、中压电缆和高压电缆等。

2. 电流容量：根据负荷大小和电流传输要求，选择合适的线缆截面积，确保电流传输的安全和稳定。

3. 导体材料：根据环境条件和需求，选择合适的导体材料，如铜、铝等，以保证导电性能和耐腐蚀性。

4. 绝缘材料：根据电线的用途和环境条件，选择合适的绝缘材料，如聚氯乙烯（PVC）、交联聚乙烯（XLPE）等，以提供良好的绝缘性能和耐热性能。

三、敷设方式1. 直埋敷设：适用于居民区、工业区等地面平整的场所，需进行地下敷设，确保电缆不受外界环境影响。

2. 桥架敷设：适用于电缆较多、布线较复杂的场所，通过桥架悬挂线缆，便于安装和维护。

3. 穿管敷设：适用于墙壁、地板等建筑结构中，通过安装管道来保护线缆，提高安全性和美观性。

4. 悬挂敷设：适用于室内或室外的简单布线，通过悬挂方式将电缆固定在墙壁、天花板等位置。

四、注意事项1. 布线前需进行合理的规划和设计，确定好线缆的走向和连接方式，避免后期的修改和调整。

2. 电线的敷设要避免与其他管道、设备等发生干扰，确保布线的独立性和安全性。

电工接线工艺标准一、导线要求1.导线应采用绝缘材料，如铜、铝等，具有良好的导电性能和机械强度。

2.导线应具有足够的截面积，以满足用电负荷的要求。

3.导线应具有耐高温、耐腐蚀等特性，适用于各种环境条件。

4.导线颜色应符合设计要求，一般规定为：相线A相为黄色，B相为绿色，C相为红色，地线为黄绿相间色，零线为蓝色。

二、接线端子1.接线端子应采用专门的接线端子排或接线端子板，方便接线和检修。

2.接线端子应具有足够的载流能力，以满足用电负荷的要求。

3.接线端子应具有防误操作功能，避免误接造成事故。

4.接线端子应标注清晰，方便识别和操作。

三、导线绝缘层保护1.导线绝缘层应完好无损，无破损、老化等现象。

2.导线绝缘层应采用合适的绝缘材料和绝缘层厚度，以保证良好的绝缘性能。

3.导线绝缘层应与导线紧密结合，无松动现象。

4.导线绝缘层应定期进行维护保养，以保证其绝缘性能和使用寿命。

四、导线连接牢固度1.导线连接应牢固可靠，无松动现象。

2.导线连接应采用合适的连接方式和连接材料，以保证良好的导电性能和机械强度。

3.导线连接处应采用绝缘套管进行保护，以避免短路或接触不良等现象。

4.导线连接处应定期进行紧固和维护保养，以保证其牢固可靠和使用寿命。

五、导线标记与布置1.导线应按照设计要求进行标记和布置，以方便识别和操作。

2.导线标记应清晰、易读、耐用，一般采用标签或标记笔进行标注。

3.导线布置应合理、整齐、美观，以避免交叉和混乱等现象。

4.导线布置应考虑维修和扩展的需要，以便于更换和增加设备等操作。

六、接线盒安装1.接线盒应采用合适的材质和规格，以满足导线和设备的接入需求。

2.接线盒应安装牢固，无松动现象。

3.接线盒应有清晰的标注和指示，方便识别和操作。

4.接线盒内部应保持清洁干燥，无杂物和灰尘等。

七、开关、插座安装1.开关、插座应采用合适的规格和型号，以满足用电需求和安全要求。

2.开关、插座应安装牢固，无松动现象。

3.开关、插座应有清晰的指示和标注，方便识别和操作。

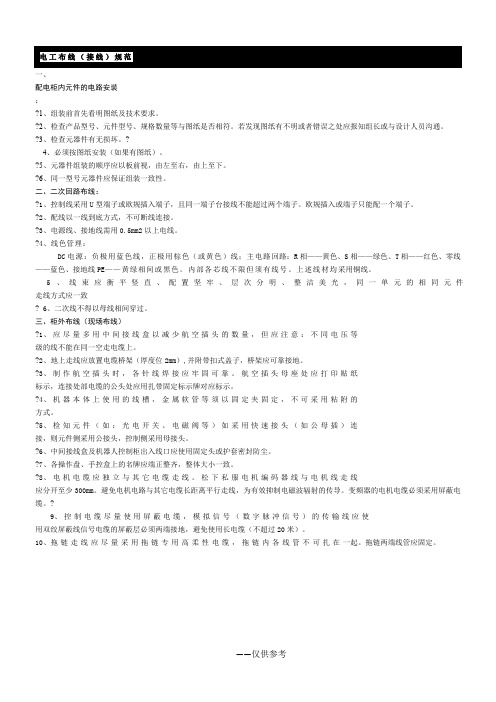

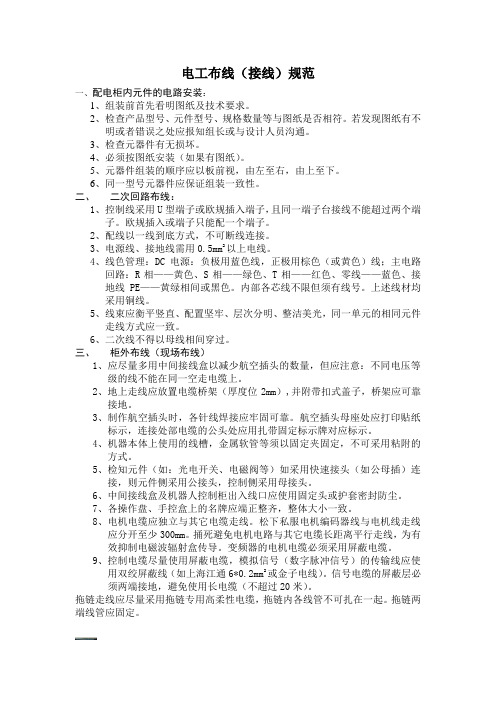

电工布线（接线）规范一、配电柜内元件的电路安装：1、组装前首先看明图纸及技术要求。

2、检查产品型号、元件型号、规格数量等与图纸是否相符。

若发现图纸有不明或者错误之处应报知组长或与设计人员沟通。

3、检查元器件有无损坏。

4、必须按图纸安装（如果有图纸）。

5、元器件组装的顺序应以板前视，由左至右，由上至下。

6、同一型号元器件应保证组装一致性。

二、二次回路布线：1、控制线采用U型端子或欧规插入端子，且同一端子台接线不能超过两个端子。

欧规插入或端子只能配一个端子。

2、配线以一线到底方式，不可断线连接。

3、电源线、接地线需用0.5mm2以上电线。

4、线色管理：DC电源：负极用蓝色线，正极用棕色（或黄色）线；主电路回路：R相——黄色、S相——绿色、T相——红色、零线——蓝色、接地线PE——黄绿相间或黑色。

内部各芯线不限但须有线号。

上述线材均采用铜线。

5、线束应衡平竖直、配置坚牢、层次分明、整洁美光，同一单元的相同元件走线方式应一致。

6、二次线不得以母线相间穿过。

三、柜外布线（现场布线）1、应尽量多用中间接线盒以减少航空插头的数量，但应注意：不同电压等级的线不能在同一空走电缆上。

2、地上走线应放置电缆桥架（厚度位2mm）,并附带扣式盖子，桥架应可靠接地。

3、制作航空插头时，各针线焊接应牢固可靠。

航空插头母座处应打印贴纸标示，连接处部电缆的公头处应用扎带固定标示牌对应标示。

4、机器本体上使用的线槽，金属软管等须以固定夹固定，不可采用粘附的方式。

5、检知元件（如：光电开关、电磁阀等）如采用快速接头（如公母插）连接，则元件侧采用公接头，控制侧采用母接头。

6、中间接线盒及机器人控制柜出入线口应使用固定头或护套密封防尘。

7、各操作盘、手控盒上的名牌应端正整齐，整体大小一致。

8、电机电缆应独立与其它电缆走线。

松下私服电机编码器线与电机线走线应分开至少300mm。

捅死避免电机电路与其它电缆长距离平行走线，为有效抑制电磁波辐射盒传导。

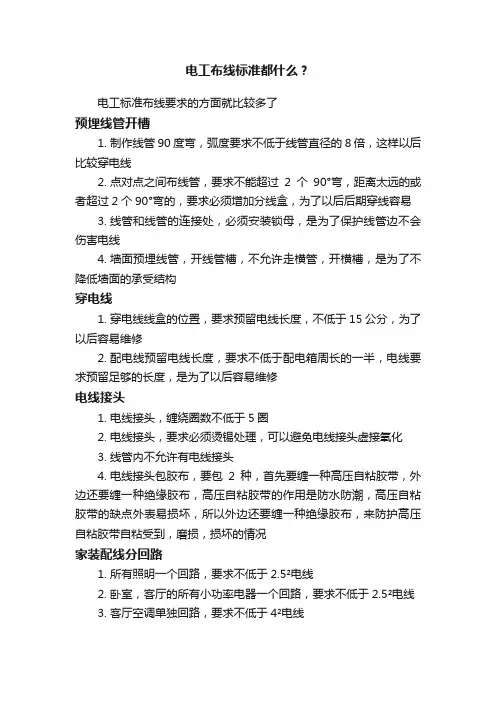

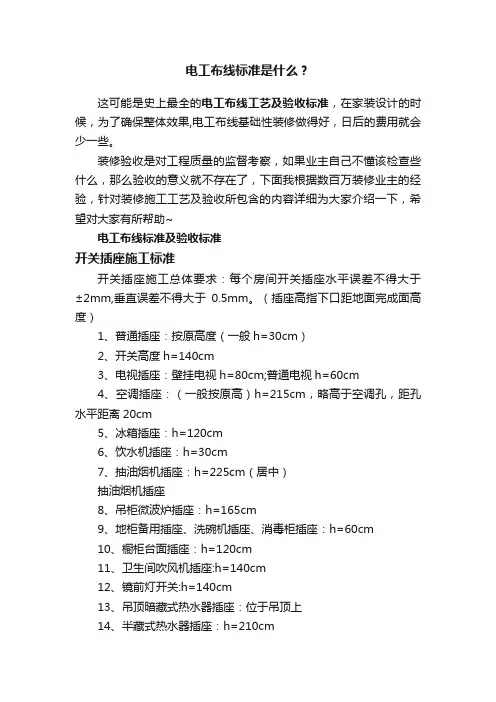

电工布线标准都什么？电工标准布线要求的方面就比较多了预埋线管开槽1.制作线管90度弯，弧度要求不低于线管直径的8倍，这样以后比较穿电线2.点对点之间布线管，要求不能超过2个90°弯，距离太远的或者超过2个90°弯的，要求必须增加分线盒，为了以后后期穿线容易3.线管和线管的连接处，必须安装锁母，是为了保护线管边不会伤害电线4.墙面预埋线管，开线管槽，不允许走横管，开横槽，是为了不降低墙面的承受结构穿电线1.穿电线线盒的位置，要求预留电线长度，不低于15公分，为了以后容易维修2.配电线预留电线长度，要求不低于配电箱周长的一半，电线要求预留足够的长度，是为了以后容易维修电线接头1.电线接头，缠绕圈数不低于5圈2.电线接头，要求必须烫锡处理，可以避免电线接头虚接氧化3.线管内不允许有电线接头4.电线接头包胶布，要包2种，首先要缠一种高压自粘胶带，外边还要缠一种绝缘胶布，高压自粘胶带的作用是防水防潮，高压自粘胶带的缺点外表易损坏，所以外边还要缠一种绝缘胶布，来防护高压自粘胶带自粘受到，磨损，损坏的情况家装配线分回路1.所有照明一个回路，要求不低于2.5²电线2.卧室，客厅的所有小功率电器一个回路，要求不低于2.5²电线3.客厅空调单独回路，要求不低于4²电线4.卧室空调2个房间一个回路，要求不低于4²电线5.厨房所有插座一个回路，要求不低于4²电线6.卫生间热水器单独回路，要求不低于6²电线7.卫生间浴霸单独回路，要求不低于2.5²电线8.卫生间插座单独回路，要求不低于4²电线9.主线要求不低于10²电线开关插座预留高度1.开关高度要求拒地1.3米，拒门口15－20公分2.卧室、客厅所有小功率电器插座，要求拒地30公分3.强电配电箱高度，要求拒地1.8米4.多媒体箱要求拒地50公分5.电视、电话、网络插座要求拒地30公分6.厨房插座要求拒地1.2米7.厨房排风扇插座要求拒地2米8.客厅柜机空调插座要求拒地30公分9.卧室挂机空调插座要求拒地2.2米10.卫生间热水器插座要求拒地2.3米11.为生间插座和洗衣机插座要求拒地1.5米电线颜色1.地线统一要求使用黄绿双色的电线，不允许使用别的颜色代替2.火线和零线，没有明确的规定，但是根据地区不同，使用的颜色也不同3.我们河北这边，要求火线使用黄色、绿色和红色，零线使用蓝色，地线使用黄绿双色对于电工的布线标准还有很多的方面，比如线管的固定，定位，电线的质量，消防线管要用铁管，铁管必须灌漆等等。

电气接（配）线规范及标准•一、电气布管配线六步走•第一步：电气识图•“线路从什么地方来，到什么地方去”•识图顺序：看标题栏和图纸目录→看总说明→看系统图→看平面布置图→看安装接线头图→看安装大样图→看设备材料表•第二步：布管•作为穿线管有两类，一是钢管，二是PVC管。

在布管中要求横平竖直，转弯处有一定的转弯半径。

如果线路很长，中间要设计过度接线盒。

在布管中每隔1.5—2.5米要有一个固定装置。

•管中穿线余留空间不得少于60%•电气布管工艺流程：弹线定位→加工管弯→稳住盒箱→暗管敷设•第四步：对线•对线的方法有很多，常用的有“两人对线法，高效的是单人对线法”•第五步：导线连接•（1）导线接头要紧密，牢固不能增加导线的电阻值。

•（2）导线接头受力时的机械强度不能低于原导线的机械强度。

•（3）导线接头包缠绝缘强度不能低于原导线绝缘强度，连接要牢固、紧密、包扎要良好。

•二、电气配线原则低压电器配线原则手工布线时，应符合平直，整齐，紧贴敷设面，走线合理及接点不得松动便于检修等要求。

1、走线通道应尽可能少，同一通道中的沉底导线，按主.控电路分类集中，单层平行密排或成束，应紧贴敷设面。

2、同一平面的导线应高低一致或前后一致，不能交叉。

当必须交叉时，可水平架空跨越，但必须走线合理。

3、布线应横平竖直，变换走向应垂直90度。

4、上下触电若不在同一垂直线下，不应采用斜线连接。

5、导线与接线端子连接时，应不压绝缘层。

不反圈及露铜不大于1mm。

并做到同一元件.同一回来的不同接点的导线间距离保持一致。

6、一个接线端子上的连接导线不得超过两根。

7、布线时，严禁损伤线芯和导线绝缘。

8、导线截面不同时，应将截面大的放在下层，截面小的放在下层。

9、如果线路简单可不套编码套管。

元器件的安装1、组装前首先看明图纸及技术要求2、检查产品型号、元器件型号、规格、数量等与图纸是否相符3、检查元器件有无损坏4、必须按图安装(如果有图）5、元器件组装顺序应从板前视，由左至右，由上至下6、同一型号产品应保证组装一致性7、面板、门板上的元件中心线的高度应符合规定组装产品应符合以下条件：1、操作方便。

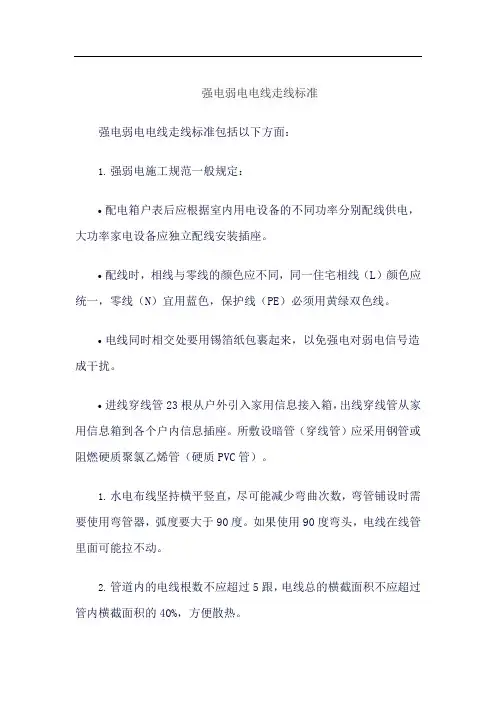

强电弱电电线走线标准强电弱电电线走线标准包括以下方面：1.强弱电施工规范一般规定：•配电箱户表后应根据室内用电设备的不同功率分别配线供电，大功率家电设备应独立配线安装插座。

•配线时，相线与零线的颜色应不同，同一住宅相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线。

•电线同时相交处要用锡箔纸包裹起来，以免强电对弱电信号造成干扰。

•进线穿线管23根从户外引入家用信息接入箱，出线穿线管从家用信息箱到各个户内信息插座。

所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC管）。

1.水电布线坚持横平竖直，尽可能减少弯曲次数，弯管铺设时需要使用弯管器，弧度要大于90度。

如果使用90度弯头，电线在线管里面可能拉不动。

2.管道内的电线根数不应超过5跟，电线总的横截面积不应超过管内横截面积的40%，方便散热。

3.强电、弱电要分布线。

强电是指220V以上，负责提供插座线、空调线、照明线等的电流，弱电是指220v以下，常用来传递信息，比如网线、电视信号、门禁等。

如果发现家中电视信号或者是网络不太稳定，则很有可能在电路布线的时候，没有按照强弱电分布线的标准实施造成的。

强弱电必须分布线，间距30cm，且不要共用一个盒子，不然会产生火灾隐患。

4.强弱电线颜色要分清。

如果所有电线的颜色都是一样的，强弱电布线的时候是很难分清的。

一般是弱电用红色、强电用蓝色。

5.电线同时相交处要用锡箔纸包裹起来，以免强电对弱电信号造成干扰。

6.不同用途的电线粗细要分清。

总的来说，强电弱电的走线标准主要是根据国家的相关规范和标准进行施工和设计，以确保安全和正常使用。
