中科动力一体式充电桩产品说明书(中性)

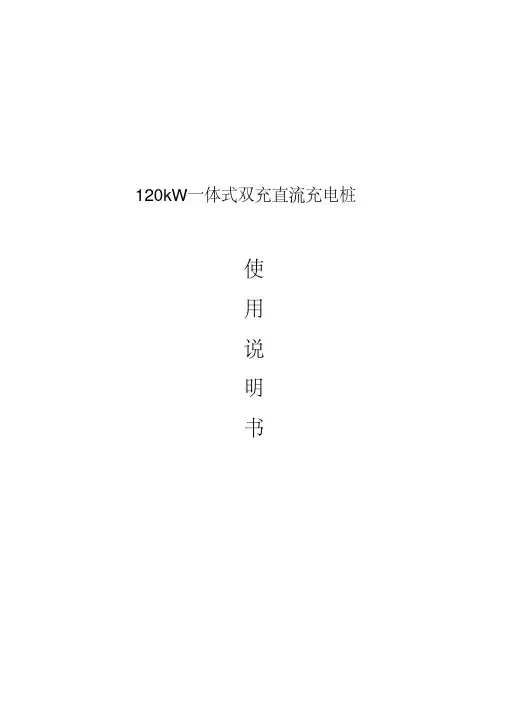

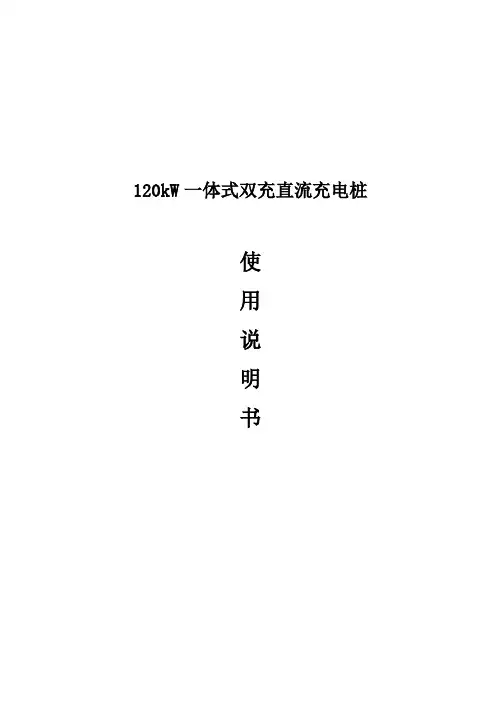

120kW一体式双充直流充电桩使用说明书目录第1章概述 (3)1.1产品简介 (3)1.2产品功能与特点 (3)1.3技术指标与规范 (4)1.4技术参数 (5)1.5产品使用安全警告 (6)第2章结构安装 (7)2.1 充电桩规格尺寸，材质，性能： (7)2.2安装条件 (7)2.3充电桩整体装配图 (8)第3章电气概述及安装 (8)3.1电气概述 (8)3.2双输出功率自动分配模式 (9)3.2安装步骤 (9)第4章操作说明 (11)4.1使用前安全检查 (11)4.2、充电状态说明 (11)4.3、系统管理 (14)4.4 充电状态说明 (16)4.5 注意事项 (17)4.6 设备指示灯说明 (17)4.7 急停开关使用说明 (18)第1章概述1.1产品简介本产品120kW直流充电系统，利用充电架为电动汽车提供直流电能，提供友好的人机操作界面，具有相应的控制、计费、扣费、通信功能和保护功能。

本直流充电系统为电动汽车电池提供所需的直流电源，此系统集功率变换、充电控制、管理、查询、显示以及通讯于一体，通过与电池管理系统(BMS)通讯，实现对整个充电过程的智能化控制。

本产品采用模块化设计，拥有多重保护功能，人性化的画面提示功能，自动化的充电控制；产品提供CAN、以太网、GPRS等多种通信接口与监控中心或运营管理中心实时通信，并接受监控中心的指令限制车载充电机的输出功率等，实时监测充电架的连接状态，连接异常将立即终止充电，确保充电过程中的人身和车辆安全。

1.2产品功能与特点➢本系统采用32位高性能嵌入式工业级处理器作为主控制器。

➢电源模块内置CPU 实现智能化管理，具自动控制功能。

采用ZVZCS 和LLC 谐振软开关技术，效率高达94%，输入侧谐波电流含量THDi≤5%。

➢本系统采用0.5S 级多功能电度表，精确计量充电汽车所充电量。

➢本系统采用非接触式刷卡装置。

并且对卡片实现硬件加密认证处理，保证卡片账户数据安全。

充电桩使用说明随着电动车的普及和推广，充电桩逐渐成为人们生活中不可或缺的一部分。

为了更好地满足用户的需求，确保充电桩的安全可靠运行，我们特别编写此使用说明，希望能帮助用户正确、方便地使用充电桩。

一、充电桩基本信息1. 型号：本充电桩型号为XXX。

2. 功率：本充电桩额定功率为X千瓦。

二、使用前的准备工作1. 安全环境：确保充电桩周围环境安全无隐患。

2. 检查连接线路：检查充电桩与电源之间的连接线路是否完好，无损坏或者松动现象。

3. 手机APP下载与注册：下载本充电桩对应的手机APP，并按照指示完成注册和绑定账号的操作。

三、充电桩使用步骤1. 插入电源：将充电桩的插头插入家庭电源插座中，确保电源正常供电。

2. 打开充电桩：通过手机APP上的开机按钮或者充电桩本身的启动按钮，将充电桩开机。

3. 扫描二维码：在手机APP上扫描充电桩上的二维码，确认要充电的电动车信息，并选择合适的充电模式。

4. 连接电动车：将电动车的充电插头接入充电桩的充电接口，确保插头与接口连接紧密，避免松动或者脱落现象。

5. 开始充电：在手机APP上点击“开始充电”按钮，充电桩即可开始为电动车充电。

6. 充电状态监控：通过手机APP上的数据显示，可以查看充电桩实时电量、充电时间等信息，方便用户掌握充电情况。

7. 充电完成：当充电桩达到设定的充电时间或者电量时，自动停止充电。

用户也可以在手机APP上手动停止充电。

8. 断开连接：充电完成后，将电动车的充电插头从充电桩的充电接口上拔出即可。

四、使用注意事项1. 安全第一：使用充电桩时，应确保自身安全，避免在充电过程中触碰充电桩或者充电插头。

2. 预约充电：如需提前预约充电时间，请在手机APP上进行预约操作。

3. 禁止私拉乱接：严禁私拉乱接线路电源，以免造成设备损坏或人身伤害。

4. 不得拆卸：禁止未经授权人员拆卸充电桩，如有故障或需要维护，请联系专业维修人员处理。

5. 温度适宜：充电过程中，充电桩及其周围温度可能会升高，请确保充电桩所处环境通风良好。

广东爱普拉新能源技术股份有限公司一体式直流充电桩30KW(7.5KW模块)用户手册一体式直流充电桩用户手册版本：V1.1日期：2016-08-24广东爱普拉新能源技术股份有限公司版权所有，保留一切权利。

在没有得到本公司书面许可时，任何单位和个人不得擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何形式（包括资料和出版物）进行传播。

内容如有改动，恕不另行通知。

出版说明内容介绍为指导相关电源设备生产厂利用我公司的相关产品设计生产电源系统，特编制本技术指导书。

本书详细地描述了汽车充电系统户外一体机的外观、功能和参数指标、接口定义和操作说明等内容。

读者对象本书适合于电源合作生产厂家、电源用户、电源维护工程师等。

本书的约定一、产品上标记在高压存在的地方粘贴此标记。

在机柜底框架保护接地端上加此标记牌。

二、手册中标记注意注意字句指可能造成本设备或其它设备损坏的状况或做法。

目录1产品型号说明 (3)2 产品简介 (3)2.1、概述 (3)2.2、产品组成 (3)2.3、正常使用条件 (3)2.4、产品特点 (4)2.5、产品外观尺寸及器件布置 (4)2.6、系统原理 (8)2.7、系统常用规格技术参数表： (9)3 安装接线与调试 (10)3.1、机柜安装与接线 (10)3.2、调试 (11)3.3、单双枪充电操作步骤详细说明 (11)3.4、故障排查 (18)3.5、急停操作 (18)4 运行与维护 (18)5 包装、运输及储存 (19)6 售后服务须知 (19)充电操作说明1、充电接入：将充电插头接入汽车充电接口，锁紧，进行下一步操作；2、开始充电：点击触摸屏，根据提示进行操作如刷卡→输入密码→选择充电方式→启动充电→充电开始→充电指示闪烁→自动退卡→取走充电卡，充电机按已选择的充电方式自动完成充电；3、充电方式选择：充电方式主要有自动充电和预约充电两种。

a）自动充电：选择自动充电，充电会立即启动，并且在充电完成之后自动停止；b）预约充电：用户可以预约启动充电的时间，时间到后自动开始充电；4、充电完成：充电完成后，充电指示灯停止闪烁并熄灭，提示充电已完成，用户根据提示进行刷卡，完成结算；5、充电结束：点击触摸屏，在充电状态界面下选择“结算”→充电机停止充电→根据提示刷充电卡→完成结算→拔下充电插头，放回原位，完成充电过程。

动车克詁说明书申商亿创新科技揚作前请仔佃闻映说朗节—.产鬲介翹：智能电动车丸电丸，是我公司专门为杨业小区、停车场以及其它电动车集中存放处设计，为电动车提供有後计量收妾充电的一种管理设备。

该设备是由一台控制麥和十二个两孔插座构成；技制器岀厂默认设査为识别-元硬币（可根据彖户要求定制使用代用币的机熨，能实现技币、刷卡两用），假币识别率可达到99.7%。

技制器有十二路供电输岀端d,每路通道具有独立的显示窗d与桂制换純，用户症技入硬币（或刷卡丿后，按下其中一个控制按健，技制器就会给按健对应的通道插座供电，各通道的工作状态則通过其对应的显示窗D显示。

该设备棵作简单、使用方便，旨准.％/•大电动车主、电动车管理方彻底解决充电难題。

二、产晶熨号：熨号：三.性能将点：1.操作简单，方便使用，全自助化，刷卡或技币后即可使用。

2.灵活的调整单住币数的尢电肘间＜20-990分钟丿，可灵活调整单住刷卡次数扣费全顿，如刷卡一次扣费0・3元、0.4元、0.5元、1・0元等。

3.精确显示充电側计肘（分钟丿,肘间为零后自动斯电。

4、充电兜成，延肘靳电，肘间归零。

5、精确控制过流保护，彖户可自行设置（分三个档住丿o6、余额杳询功能，随肘拿握筋协情况。

7、IC卡可勺由加宏，不能和互通用，保证用卡安全。

8、电子计数，及肘对收益了如指拿，更方便合作式经營管理。

9.具有斯亀诃忆功能，停电后再来电肘可以自动倉动新电肘的状恚。

10,安装快捷方便，民用电220 V交流电源即可安裝和使用。

11.可对十二台车（戎多台车丿同肘充电，无需排队，达到集中管理的目的。

12,智能CPU识币糸统，陆钓币、陆伪币、防电击功能，•逾码保护功能等。

备注：根据空户需求钱序不同，功能特点稠倉区别，钠■家户购矣前了鮮令己购矣卢鸟的特点。

以免卢生镁解。

切、部件名称图解•教育-五.圭要技术指栋卄形尺寸：260mm （长丿 X 102mm （宽丿 X426 mm （壽丿净重：9kg工作电海： AC175V-220V /50Hz 环境诅嵐： ・ 20°C*55°C单炼最大綸岀电浇：1.5A 恳输入最大电浇：18A 椅机功率:v 3W尢电“12路忘安裝说明k 选择安装于车棚及停车场方便电动车充电的堆、柱上，根据俞体背面四 个孔的孔距，心堆、柱上打孔，分别用两个6亳*膨胀螺丝和两个6亳耒勺攻螺 丝固岌俞体。

新能源车充电桩操作使用说明为使我们的设备更好地发挥其性能为用户提供充电服务，请您在操作使用前仔细阅读操作使用说明书，遵守安全注意事项，严格按照流程使用充电桩。

遇有问题请及时与我们联系，我们将竭诚为您服务！第一部分：操作使用规程由于立式、挂壁式充电桩的操作使用方法、流程一致，所以本文所涉及的图文说明均以立式充电桩为模版，挂壁式充电桩不再重复说明。

1、检查充电桩在充电前，首先检查充电桩是否异常，如下图所示，充电桩电源指示红灯正常亮，屏幕界面显示“欢迎使用”，充电桩外表无其他问题则可放心使用。

2、刷卡连接在确认充电桩正常后，刷卡进入操作界面（如下图左），屏幕将显示充电电卡、余额，充电桩的充电电缆连接端口也将自动打开，随后，连接车端与桩端的充电电缆。

3、操作选择在充电电缆正常连接之后，按照用户需求选择充电方式，随后确认充电选择。

4、刷卡启动在完成上述操作且无任何异常时，接下来便可刷卡启动充电（如下左图）。

启动后，充电桩绿色充电指示灯常亮，界面将显示本次充电电量、充电金额以及充电卡余额（如下右图）。

5、完成充电在结束充电之前，请先检查本次充电电量、金额以及卡内余额是否正常，确认无误便可刷卡退出，然后再拔出连接电缆结束充电。

第二部分：安全注意事项1、请严格按照上述操作规程进行充电，非紧急事故请勿按下红色急停按钮，否则后果自负。

2、充电桩是带电设备，为了您的人生安全，请勿擅自打开、拆卸设备操作。

3、在充电过程中，如果发现有异常现象（如异响、电流波动等），请不要慌张，充电桩带有各种保护功能，一般不会对车辆造成损伤，请及时联络相关专业管理人员。

4、严禁在未拔出充电枪时，行驶电动汽车。

5、请车主自行配备符合国家标准的充电线缆。

可编辑修改精选全文完整版充电桩使用说明书篇一：充电桩说明书（1）满足《国家电网公司电动汽车充电设施建设指导意见》、《电动汽车充电设施建设典型设计》中对交流充电装置技术指标的要求；（2）交流充电桩采用单桩单充式结构，每个充电接口提供AC220V/7kW的交流供电能力；（3）具备对充电桩运行状态的综合测控保护能力如运行状态监测、故障状态监测、充电计量和充电过程的联动控制、短路保护、过流保护等；（4）设置指示灯、数码管显示器或触摸屏，显示运行状态；（5）设置急停开关、操作按键等必需的操作接口；（6）预留交流三相四线电子式多功能电能表的表位，进行交流充电计量；（7）设置刷卡机，支持IC卡付费方式，并配置打印机，提供票据打印功能；（8）具备过/欠压报警、充电接口的连接状态判断、联锁等功能；（9）提供完善的通讯功能，采用GPRS及以太网接口，可根据需要上传交流充电桩的运行状态参数，接受远程控制命令。

应遵循的主要标准电动汽车技术标准：GB/T 18487.1-20XX《电动车辆传导充电系统一般要求》GB/T 18487.2-20XX《电动车辆传导充电系统电动车辆与交流/直流电源的连接要求》GB/T 18487.3-20XX《电动车辆传导充电系统电动车辆与交流/直流充电机（站）》GB/T 20234-20XX《电动汽车传导充电用插头、插座、车辆耦合器和车辆插孔通用要求》电气技术标准：GB/T 17215.322-20XX《静止式有功电能表 0.2S 级和0.5S 级》 GB 17625.2-20XX《电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制》GB 17625.3-20XX《电磁兼容限值对额定电流大于16A 的设备在低压供电系统中产生的电压波动和闪烁的限制》DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》 DL/T 621-1997《交流电气装置的接地》GJB 3855-1999《智能充电机通用规范》国家电网公司标准：Q/GDW 399-20XX《电动汽车交流供电装置电气接口规范》Q/GDW 400-20XX《电动汽车充放电计费装置技术规范》以及其他相关标准（以上标准均执行最新版本）充电桩人机界面人机界面采用液晶触摸屏或其它方式，尺寸为5.7吋（可根据客户要求改为7寸、10寸等），显示信息丰富，界面友好充电桩状态指示故障指示灯：设置1个红灯，是故障信号总的指示灯，指示的故障包括联锁失败、过流、过压、欠压、失电、断路器跳闸、打印机故障、刷卡机故障；运行状态指示灯：设置1个绿灯，绿灯闪烁指示在充电状态，绿灯常亮指示充电完成或空闲状态；指示灯采用LED灯带的方式，设置在充电桩的顶部；背光照明指示灯：光控方式，采用光控开关，天黑后自动点亮，安装在透光板后部。

充电桩说明第一篇：充电桩说明关于地下室增加充电桩的问题：1：地下室增加电动汽车充电桩是增加快充或者慢充那种形式？2：地下室增加电动汽车充电桩的数量？3：请提供甲方选定的厂家样本。

注意：增加充电桩的数量以及充电方式，会影响到电气变压器的选择，快充、慢充两种充电形式用电容量差别较大，一般情况下，快充约35~45KW单桩，慢充越5~7KW单桩，具体容量根据不同的厂家样本选择，请甲方确定了充电方式以及充电桩数量后，我院复核变压器容量。

第二篇：关于新能源汽车充电桩安装说明关于新能源汽车充电桩安装说明根据国家新能源汽车使用的大力推广政策，物业公司配合本小区业主在小区停车场自有车位安装充电桩，做以下说明：1、安装位置为小区停车场，且为自有固定车位，安装时不得破坏公区配套设施，如有打孔穿线等行为，均由业主负责恢复。

2、充电桩安装由业主自行协调安装人员上门查看位置，报请物业公司后方可安装。

安装后电表产生的电费能耗由业主自行缴纳。

3、充电桩属业主私有财产，物业公司不承担损坏维修等义务。

业主认可签字（房间号+姓名）：车位号：时间：第三篇：电动汽车充电桩说明和建议说明和建议1.为了满足不同业主的需求，更好地服务于业主，同时给物业带来一定的收入；电动汽车充电桩安装项目是一种趋势。

2.有详细的安装运行报告，相关小区和公共区域已开始陆续试点安装（附方案和照片）。

3.不需要先前投入，由供应商承担，并负责售后维护。

我们只需提供电源和场地，以及后期管理服务。

享受按电费每度0.8元收取的管理服务费20%（物业提成）.4.双方合同的管理细则、收费标准、分成比例、合同终止时间还需进一步商定。

第四篇：充电桩评估环球车享郑州汽车租赁有限公司监理竣工资料建设单位：环球车享郑州汽车租赁有限公司施工单位：河南龙泽电力工程有限公司等监理单位：河南建基工程管理有限公司总监理工程师：张跃辉日期：2017年12月27日河南建基工程管理有限公司电话：*************传真：0371-********监理竣工资料目录一、监理检查影像资料二、监理工程评估报告河南建基工程管理有限公司电话：*************传真：0371-********监理检查影像资料工程名称：环球车享郑州汽车租赁有限公司充电桩安装工程施工单位：河南龙泽电力工程有限公司等监理单位：河南建基工程管理有限公司资料整理人：宋飞飏项目总监：张跃辉河南建基工程管理有限公司电话：*************传真：0371-********河南建基工程管理有限公司电话：*************传真：0371-********河南建基工程管理有限公司电话：*************传真：0371-********河南建基工程管理有限公司电话：*************传真：0371-********环球车享郑州汽车租赁有限公司（新郑机场、金博大、五星电器城等区域充电桩安装）监理评估报告建设单位：环球车享郑州汽车租赁有限公司施工单位：河南龙泽电力工程有限公司等监理单位：河南建基工程管理有限公司总监理工程师：张跃辉日期： 2017年12月27日河南建基工程管理有限公司电话：*************传真：0371-********一、工程概述本项目为环球车享郑州汽车租赁有限公司充电桩安装工程（新郑机场、金博大、五星电器城等区域）验收。

120kW一体式双充直流充电桩使用说明书目录第1章概述 (3)1.1产品简介 (3)1.2产品功能与特点 (3)1.3技术指标与规范 (4)1.4技术参数 (5)1.5产品使用安全警告 (6)第2章结构安装 (7)2.1 充电桩规格尺寸，材质，性能： (7)2.2安装条件 (7)2.3充电桩整体装配图 (8)第3章电气概述及安装 (8)3.1电气概述 (8)3.2双输出功率自动分配模式 (9)3.2安装步骤 (9)第4章操作说明 (11)4.1使用前安全检查 (11)4.2、充电状态说明 (11)4.3、系统管理 (14)4.4 充电状态说明 (16)4.5 注意事项 (17)4.6 设备指示灯说明 (17)4.7 急停开关使用说明 (18)第1章概述1.1产品简介本产品120kW直流充电系统，利用充电架为电动汽车提供直流电能，提供友好的人机操作界面，具有相应的控制、计费、扣费、通信功能和保护功能。

本直流充电系统为电动汽车电池提供所需的直流电源，此系统集功率变换、充电控制、管理、查询、显示以及通讯于一体，通过与电池管理系统(BMS)通讯，实现对整个充电过程的智能化控制。

本产品采用模块化设计，拥有多重保护功能，人性化的画面提示功能，自动化的充电控制；产品提供CAN、以太网、GPRS等多种通信接口与监控中心或运营管理中心实时通信，并接受监控中心的指令限制车载充电机的输出功率等，实时监测充电架的连接状态，连接异常将立即终止充电，确保充电过程中的人身和车辆安全。

1.2产品功能与特点➢本系统采用32位高性能嵌入式工业级处理器作为主控制器。

➢电源模块内置CPU 实现智能化管理，具自动控制功能。

采用ZVZCS 和LLC 谐振软开关技术，效率高达94%，输入侧谐波电流含量THDi≤5%。

➢本系统采用0.5S 级多功能电度表，精确计量充电汽车所充电量。

➢本系统采用非接触式刷卡装置。

并且对卡片实现硬件加密认证处理，保证卡片账户数据安全。

120kW一体式双充直流充电桩使用说明书目录第1章概述 (3)1.1产品简介 (3)1.2产品功能与特点 (3)1.3技术指标与规范 (4)1.4技术参数 (5)1.5产品使用安全警告 (6)第2章结构安装 (7)2.1 充电桩规格尺寸，材质，性能： (7)2.2安装条件 (7)2.3充电桩整体装配图 (8)第3章电气概述及安装 (8)3.1电气概述 (8)3.2双输出功率自动分配模式 (9)3.2安装步骤 (9)第4章操作说明 (11)4.1使用前安全检查 (11)4.2、充电状态说明 (11)4.3、系统管理 (14)4.4 充电状态说明 (16)4.5 注意事项 (17)4.6 设备指示灯说明 (17)4.7 急停开关使用说明 (18)第1章概述1.1产品简介本产品120kW直流充电系统，利用充电架为电动汽车提供直流电能，提供友好的人机操作界面，具有相应的控制、计费、扣费、通信功能和保护功能。

本直流充电系统为电动汽车电池提供所需的直流电源，此系统集功率变换、充电控制、管理、查询、显示以及通讯于一体，通过与电池管理系统(BMS)通讯，实现对整个充电过程的智能化控制。

本产品采用模块化设计，拥有多重保护功能，人性化的画面提示功能，自动化的充电控制；产品提供CAN、以太网、GPRS等多种通信接口与监控中心或运营管理中心实时通信，并接受监控中心的指令限制车载充电机的输出功率等，实时监测充电架的连接状态，连接异常将立即终止充电，确保充电过程中的人身和车辆安全。

1.2产品功能与特点➢本系统采用32位高性能嵌入式工业级处理器作为主控制器。

➢电源模块内置CPU 实现智能化管理，具自动控制功能。

采用ZVZCS 和LLC 谐振软开关技术，效率高达94%，输入侧谐波电流含量THDi≤5%。

➢本系统采用0.5S 级多功能电度表，精确计量充电汽车所充电量。

➢本系统采用非接触式刷卡装置。

并且对卡片实现硬件加密认证处理，保证卡片账户数据安全。

一体式双充直流充电桩使用说明书深圳市科陆电子股份科技有限公司目录前言使用前后，为确保顾客的人身财产安全和充电桩正确使用，请先认真阅览使用说明书。

安全注意事项:1)请勿将易燃、易爆或可燃材料、化学物、可燃蒸汽等危险物品靠近充电桩；2)保持充电枪头清洁干燥，如有脏污，请用清洁的干布擦拭，严禁带电时用手触碰充电枪芯；3)严禁在充电枪或充电线缆存在缺陷、出现裂痕、磨损、破裂、充电线裸露等情况下使用充电桩，如有发现，请及时联系工作人员；4)请勿试图拆卸、维修、改装充电桩，如有维修、改装需求，请联系工作人员，不正当的操作可能会造成损坏、漏水、漏电等情况；5)严禁在充电过程中拔卸枪头，确保充电过程中的人生和车辆安全；6)严禁在发生故障时，继续使用本产品进行充电；7)若本产品在运行时有任何漏电或绝缘失效等情况发生时，请立即按下急停按钮。

操作说明1)充电接入。

将充电枪接入汽车充电座，锁紧，进行下一步操作；2)充电过程。

按照触摸屏提示进行操作，点击开始充电选择充电模式刷卡充电开始充电运行灯亮刷卡结算充电运行灯灭充电结束拔出充电枪。

3)充电模式有自动充满模式、按金额模式、按时间模式、按电量模式等，推荐使用自动充满模式。

注意事项：1)屏幕显示机器故障请不要进行充电，请联系工作人员；2)刷卡操作过程中，需听到蜂鸣器发出的“嘀”提示音才可将卡移开，否则可能导致操作失败；3)当发生紧急状况时，请按下急停开关，并联系工作人员。

第1章概述产品简介本产品为一体式直流充电桩系统，利用国家电网专用标准充电接口为具有车载充电机的电动汽车提供直流电能，提供友好的人机操作界面，具有相应的控制、计费、扣费、通信功能和保护功能。

图1 充电桩整体概述图本直流充电系统为电动汽车电池提供所需的直流电源，此系统集功率变换、充电控制、管理、查询、显示以及通讯于一体，通过与电池管理系统(BMS)通讯，实现对整个充电过程的智能化控制图2 充电桩原理图本产品采用模块化设计，拥有多重保护功能，人性化的画面提示功能，自动化的充电控制；产品提供CAN、以太网、GPRS多种通信接口与监控中心或运营管理中心实时通信，并接受监控中心的指令限制车载充电机的输出功率等，实时监测充电电缆的连接状态，连接异常将立即终止充电，确保充电过程中的人身和车辆安全。

新能源汽车充电桩使用说明书范本随着环保意识的增强和社会对于新能源汽车的需求逐渐增加，充电桩成为了我们生活中不可或缺的一部分。

为了更好地掌握新能源汽车充电桩的使用方法，下面为大家提供一份使用说明书范本，以帮助大家更好地操作充电桩。

一、充电桩的基本知识1. 充电桩介绍充电桩是一种用于为新能源汽车充电的设备。

其主要由电源供给单元、充电控制单元、用户交互单元和安全保护单元组成。

2. 充电桩类型根据充电方式的不同，充电桩可以分为交流充电桩和直流充电桩两种类型。

交流充电桩适用于家庭和公共场所，而直流充电桩适用于快速充电。

二、充电桩的使用方法1. 连接充电线步骤一：将充电线的插头与充电桩的插座对接。

步骤二：确认插头与插座连接稳固，不得松动。

2. 启动充电步骤一：通过用户交互单元选择合适的充电模式。

步骤二：按下启动按钮，等待充电桩进行启动。

3. 充电参数设定根据车辆的需求，可以在充电前设定充电参数，如充电时间限制、电流限制等。

4. 充电过程监控充电过程中，可以通过用户交互单元的显示屏监控充电过程，了解电量、充电效率等相关信息。

5. 充电完成当车辆满足充电要求时，充电桩会自动停止供电。

此时需拔插头，并及时关闭充电桩。

三、使用注意事项1. 定期检查充电桩的电源线、插座和插头是否存在异常，确保连接良好。

2. 在充电过程中，保持充电桩周围的通风良好，防止过热引发安全事故。

3. 使用充电桩时，应避免充电线与排水管、明火等可导致危险的物体接触。

4. 充电桩仅适用于新能源汽车的充电，禁止用于其他任何用途。

5. 当充电桩出现故障或异常情况时，应立即停止使用并联系相关维修人员进行维修。

总结：通过以上说明，我们了解到新能源汽车充电桩的使用方法和一些注意事项。

在使用过程中，为了保证安全和可靠性，请按照使用说明书进行操作，并根据实际情况咨询专业人士的意见。

希望本说明书范本能为大家提供一定的帮助，使新能源汽车充电变得更加便捷和安全。

充电桩说明书目录充电桩说明书 (1)操作步骤 (1)故障排除 (2)注意 (3)充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑（公共楼宇、商场、公共停车场等）和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。

充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。

充电桩一般提供常规充电和快速充电两种充电方式，人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用，进行相应的充电方式、充电时间、费用数据打印等操作，充电桩显示屏能显示充电量、费用、充电时间等数据。

充电枪未插在车辆上。

充电桩处于运行准备就绪（LED指示灯呈现蓝色常亮）状态。

操作步骤步骤一将充电枪从充电桩端拔下并插在车辆上，1秒后LED指示灯呈现绿色(闪烁)。

步骤二充电结束后LED指示灯呈现绿色(常亮）状态。

步骤三充电结束后按按钮拔枪放回充电枪插座。

步骤四收起充电电缆并将其重新放置在设备随配的支架上故障排除1、电源LED未亮起（1）无电源供给。

（2）损坏，请联系您的服务合作伙伴。

2 、无法开始充电过程（1）未正确插入枪，拔出并重新插上枪。

（2）枪可能在锁闭区域内脏污或受损，清洁或更换枪。

3 、车辆电力未充满，或增加充电时间（1）因车辆或充电桩温度过高而导致电流下降，目视检查接插装置是否脏污、磨损或损坏。

必要时，请联系您的服务合作伙伴。

（2）因外部控制装置（电力供应设备、PV设备…）导致释放匮乏。

4 、故障状态LED亮起红色（1）首先检查故障时可能的故障原因(备注)。

（2）切断充电桩的电源电压拔出车辆和充电桩上的充电枪；再次接通电源电压。

（3）损坏。

请联系您的服务合作伙伴。

(备注) 故障时可能的故障原因（故障状态LED 红色灯亮起）原则上，必须通过拔出枪清除故障。

下列原因可能导致故障发生。

●急停按钮按下导致断电。

联系管理员进行硬件恢复。

●计量功能故障。

联系管理员进行硬件恢复。

一体式直流充电桩使用说明书（V.01）深圳市科陆电子股份科技有限公司目录前言 (3)安全注意事项 (3)第1章概述 (4)1.1产品简介 (4)1.2产品原理框图 (5)1.3 主要参数说明 (5)1.4产品性能与特点 (6)1.5产品使用环境 (7)1.6产品命名 (7)1.7产品设计规范 (7)第2章主要功能模块介绍 (7)2.1充电模块 (7)2.2 充电桩的整体功能介绍 (9)第3章操作说明 (11)3.1.2单枪操作过程 (11)3.2.2 双枪操作过程 (13)3.3操作注意事项 (16)3.4充电状态说明 (17)3.5指示灯说明 (17)3.6急停开关使用说明 (18)第4章安装 (18)4.1安装条件 (18)4.2桩体安装 (18)4.3电缆接入 (19)第5章参数配置 (19)5.1使用前安全检查 (19)5.2参数配置 (19)第6章包装、运输和存储 (21)第7章订货须知及售后服务 (21)7.1订货须知 (21)7.2 售后服务 (21)7.3 附件清单 (21)附录 (22)附录一故障信息表 (22)附录二技术标准及规定 (23)附录三电气原理图 (24)附录四水泥基建图 (25)操作之前，请详细阅读使用说明书，以了解设备正确的使用方法。

阅毕请妥善保存，以便日后查考。

前言感谢各位对深圳市科陆电子科技股份有限公司产品的支持，深圳市科陆电子科技股份有限公司（股票代码：002121）是国家级高新技术企业，致力于智能电网和新能源应用、节能减排提供整体技术与产品解决方案。

企业成立于1996年，2007年3月在深圳证交所挂牌上市。

现注册资本39969.3万元，员工接近3000人，拥有超过700人的技术研发团队，在深圳建有近3.6万平方米的研发基地和近10万平米生产基地，并在成都、南昌、昆山等城市建有智能电网大型工业园。

科陆电子借助新能源开发、低碳经济建设的良好发展机遇，依托产学研创新机制，建立了国家能源局可再生能源规模化储能并网工程实验室、广东省智能电网院士工作站、博士后科研工作站、科技特派员企业工作站、深圳市企业技术中心、科陆技术研究院，形成强大的技术创新平台。

充电桩充电枪使用说明
XDJ22-J交流充电桩使用说明：
XDJ 22 - J -32A / 220V 充电桩类型
XDJ 交流充电设备
XDZ 直流充电设备
产品系列号
21--一桩一充落地桩
22—一桩一充挂壁桩
23—一桩两充落地桩
24—一桩两充壁挂桩
25—便携式充电盒
外形特征参数
A—单色液晶显示充电桩，键盘人机接口
B—数码管显示充电桩，键盘人机接口
C—单色液晶和数码管同在充电桩，键盘人机接口J—注塑机壳，定制面板
额定电流
16A 32A
额定电压
220V 380V
充电接口定义
充电桩与充电接口有7个功率或信号触头，接口定义如下图：
充电桩进线说明
充电桩的交流进线从背面底部左侧面导入电缆，打开充电桩的左侧面小门，将进线接在交流进线端子上，如下图：
●上电
充电桩上电后，系统自检，若正常则红色电源指示灯常亮。

●充电
插好充电插头，连接好待充车辆，正常启动充电，绿色色指示灯闪烁（0.5S亮0.5S暗）
●充电完成
充电启动后，如果绿色指示灯常亮，黄色指示灯不亮，表示充电完成或者车端主动要求停止充电。

充电启动后，如果绿色指示灯常亮，黄色指示灯闪烁，表示充电过程中有故障而停止充电。
