材料成型原理-1.1 液态金属的结构

材料成型原理第一章（第二章的内容）第一部分：液态金属凝固学1.1 答：（1）纯金属的液态结构是由原子集团、游离原子、空穴或裂纹组成。

原子集团的空穴或裂纹内分布着排列无规则的游离的原子，这样的结构处于瞬息万变的状态，液体内部存在着能量起伏。

（2）实际的液态合金是由各种成分的原子集团、游离原子、空穴、裂纹、杂质气泡组成的鱼目混珠的“混浊”液体，也就是说，实际的液态合金除了存在能量起伏外，还存在结构起伏。

1.2答：液态金属的表面张力是界面张力的一个特例。

表面张力对应于液－气的交界面，而界面张力对应于固－液、液－气、固－固、固－气、液－液、气－气的交界面。

表面张力σ和界面张力ρ的关系如（1）ρ＝2σ/r,因表面张力而长生的曲面为球面时，r为球面的半径；（2）ρ＝σ（1/r1+1/r2）,式中r1、r2分别为曲面的曲率半径。

附加压力是因为液面弯曲后由表面张力引起的。

1.3答：液态金属的流动性和冲型能力都是影响成形产品质量的因素；不同点：流动性是确定条件下的冲型能力，它是液态金属本身的流动能力，由液态合金的成分、温度、杂质含量决定，与外界因素无关。

而冲型能力首先取决于流动性，同时又与铸件结构、浇注条件及铸型等条件有关。

提高液态金属的冲型能力的措施：（1）金属性质方面：①改善合金成分；②结晶潜热L要大；③比热、密度、导热系大;④粘度、表面张力大。

（2）铸型性质方面：①蓄热系数大；②适当提高铸型温度；③提高透气性。

（3）浇注条件方面：①提高浇注温度；②提高浇注压力。

（4）铸件结构方面：①在保证质量的前提下尽可能减小铸件厚度；②降低结构复杂程度。

1.4 解：浇注模型如下：则产生机械粘砂的临界压力ρ＝2σ/r显然 r ＝21×0.1cm ＝0.05cm 则 ρ＝410*5.05.1*2－＝6000Pa 不产生机械粘砂所允许的压头为H ＝ρ/（ρ液*g ）＝10*75006000＝0.08m 1.5 解： 由Stokes 公式 上浮速度 92(2v )12r r r －＝ r 为球形杂质半径，γ1为液态金属重度，γ2为杂质重度，η为液态金属粘度γ1＝g*ρ液＝10*7500＝75000γ2＝g 2*ρMnO ＝10*5400＝54000所以上浮速度 v ＝0049.0*95400075000(*10*1.0*223）－）（－＝9.5mm/s 3.1解：（1）对于立方形晶核 △G 方＝－a 3△Gv+6a 2σ①令d △G 方/da ＝0 即 －3a 2△Gv+12a σ＝0，则临界晶核尺寸a *＝4σ/△Gv ，得σ＝4*a △Gv ，代入① △G 方*＝－a *3△Gv ＋6 a *24*a △Gv ＝21 a *2△Gv 均质形核时a *和△G 方*关系式为：△G 方*＝21 a *3△Gv （2）对于球形晶核△G 球*＝－34πr *3△Gv+4πr *2σ 临界晶核半径r *＝2σ/△Gv ，则△G 球*＝32πr *3△Gv 所以△G 球*/△G 方*＝32πr *3△Gv/(21 a *3△Gv) 将r*＝2σ/△Gv ，a *＝4σ/△Gv 代入上式，得△G 球*/△G 方*＝π/6<1，即△G 球*<△G 方*所以球形晶核较立方形晶核更易形成材料成型原理第 3 页 共 16 页3-7解： r 均*＝(2σLC /L)*(Tm/△T)＝319*6.618702731453*10*25.2*25）＋（－cm ＝8.59*10－9m △G 均*＝316πσLC 3*Tm/（L 2*△T 2） ＝316π*262345319*)10*6.61870(2731453*10*10*25.2(）＋（）－＝6.95*10－17J3.2答： 从理论上来说，如果界面与金属液是润湿得，则这样的界面就可以成为异质形核的基底，否则就不行。

材料成型原理第1章液态金属的结构与性质物相由界面包围的具有一定成分和结构的均匀体组织物相的机械混合物润湿性是指存在两种互不相溶液体，液体首先润湿固相表面的能力，即一种液体在一种固体表面铺展的能力或倾向性压力差物体两侧所受压力的差值现代晶体学表明，晶体的原子一定方式周期排列在三维空间的晶格结点上，表现出平移对称性特征，同时原子以某种模式在平衡位置上作热振动，相对于晶体这种原子有序排列，气体的分子原子，不停的做无规律运动。

液体表现出长程无序特征，液体结构表现出局域范围内的近程有序。

偶分布函数的物理意义：距某一参考粒子r处找到另一个粒子的概率。

晶态固体因原子以特定方式周期排列，其偶分布函数以相应的规律呈分立的若干尖锐峰，液体的g(r)出现若干衰减的钝化峰，直至几个原子间距后趋于直线g(r)等于1。

由于能量起伏，液体中大量不停游动着的局域有序原子团簇，时聚时散，此起彼伏，而存在结构起伏，实际金属的现象，还要复杂的多，除了能量起伏及结构起伏，还同时存在着浓度起伏。

长程有序：液体的原子相对于周期有序的晶体固态是不规则的，液体结构宏观上不具有平移、对称性。

黏度是液体内摩擦阻力大小的标志，黏度的物理意义可以视为：作用于液体表面的应力与垂直于该平面方向上的速度梯度的比例系数。

表面活性元素使液体黏度降低，非表面活性杂质的存在使黏度提高。

黏度的意义：黏度影响金属液的流动性进而影响铸件轮廓的清晰程度。

影响钢铁材料的脱硫，脱磷，扩散脱氧。

熔渣及金属液粘度降低对合金元素的过渡是有利的。

影响铸件内部缩孔或缩松、热裂的形成倾向。

影响精炼效果，夹杂、气孔的形成。

表面张力是表面上平行于表面切线方向且各方向大小相等的张力。

表面张力是由于物体在表面上的质点受力不均所致。

表面是产生新的单位面积表面时系统自由能的增量。

表面与界面的差别在于后者泛指两相之间的交界面，前者指液体或固体与气体之间的交界面。

原子间结合力越大，表面内能越大，因此表面自由能越大，表面张力也就越大。

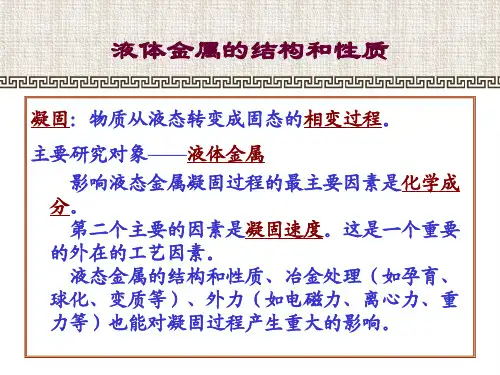

材料成型基础考试知识点（模具塑工）1、液态金属的结构液态金属是由许多“原子集团”组成，其中原子呈与原固体“显微晶体”类似的规则排列。

热运动剧烈，原子集团时散时聚，空位较多。

可将液态金属的结构总结为：“近程有序，远程无序”+“能量起伏、结构起伏、成分起伏”。

液态金属结构特点1）液态金属是由游动的原子集团构成。

2）液态金属中的原子热运动强烈，原子所具有的能量各不相同，且瞬息万变，这种原子间能量的不均匀性，成为能量起伏。

3）由于液态原子处于能量起伏之中，原子团是时聚时散，时大时小，此起彼伏的，成为结构起伏。

4）对于多元素液态金属而言，同一种元素在不同原子团中的分布量不同，也随着原子的热运动瞬息万变，这种现象称为成分起伏。

2、液态金属的充形能力和流动性1）充形能力：液态金属充满型腔，获得形状完整、轮廓清晰的铸件的能力。

2）流动性：液态金属本身的流动能力。

影响充形能力的因素：液态金属的流动性（金属）、铸型、浇筑条件、铸件结构。

3、铸件的凝固方式金属或合金在铸型中凝固时，可以分为三个典型的区域：1）液相区2）固液两相区3）固相区三种凝固方式：逐层凝固、体积凝固、中间凝固1）逐层凝固：铸件凝固过程中，液体和固体之前有明显的界限分开，液体向固体转变。

固体逐层加厚，这种方式称为逐层凝固。

（纯金属是典型的逐层凝固）2）体积凝固：宽结晶温度范围的合金在凝固过程中，液体和固体之前的凝固区域很宽，甚至贯穿铸件的整个断面，这种方式称为体积凝固。

3）中间凝固：介于上两者之前的凝固方式。

影响凝固方式的因素：1）结晶温度范围的影响：结晶温度范围增加，凝固由逐层凝固向体积凝固发展；结晶范围范围剑侠，凝固由体积凝固向逐层凝固发展。

2）温度梯度的影响：温度梯度增加，凝固向逐层凝固发展；温度梯度减小，凝固向体积凝固发展。

4、铸造合金的收缩铸造合金从液态冷却到室温的过程中，其体积和尺寸缩减的现象称为收缩，他主要包括液态收缩、凝固收缩和固态收缩三个阶段。

第一章：液态金属的结构与性质1雷诺数Re：当Re>2300时为紊流，Re<2300时为层流。

Re=Du/v=Duρ/η，D为直径，u 为流动速度，v为运动粘度=动力粘度η/密度ρ。

层流比紊流消耗能量大。

2表面张力：表面张力是表面上平行于切线方向且各方向大小相同等的张力。

润湿角：接触角为锐角时为润湿，钝角时为不润湿。

3压力差：当表面具有一定的曲度时，表面张力将使表面的两侧产生压力差，该压力差值的大小与曲率半径成反比，曲率半径越小，表面张力的作用越显著。

4充型能力：充型过程中，液态金属充满铸型型腔，获得形状完整轮廓清晰的铸件的能力，即液态金属充型能力。

5长程无序、近程有序：液体的原子分布相对于周期有序的晶态固体是不规则的，液体结构宏观上不具备平移、对称性，表现出长程无序特征；而相对于完全无序的气体，液体中存在着许多不停游荡着的局域有序的原子集团，液体结构表现出局域范围内的近程有序。

拓扑短程序：Sn Ge Ga Si等固态具有共价键的单组元液体，原子间的共价键并未完全消失，存在着与固体结构中对应的四面体局域拓扑有序结构。

化学短程序：Li-Pb Cs-Au Mg-Bi Mg-Zn Mg-Sn Cu-Ti Cu-Sn Al-Mg Al-Fe等固态具有金属间化合物的二元熔体中均有化学短程序的存在。

6实际液态金属结构：实际金属和合金的液体由大量时聚时散、此起彼伏游动着的原子团簇空穴所组成，同时也含有各种固态液态和气态杂质或化合物，而且还表现出能量结构及浓度三种起伏特征，其结构相对复杂。

能量起伏：液态金属中处于热运动的原子的能量有高有低，同一原子的能量也在随时间不停的变化，时高时低，这种现象成为能量起伏。

结构起伏：由于能量起伏，液体中大量不停游动的局域有序原子团簇时聚时散，此起彼伏而存在结构起伏。

浓度起伏：游动原子团簇之间存在着成分差异，而且这种局域成分的不均匀性随原子热运动在不时发生着变化，这一现象成为浓度起伏。
