三相异步电动机定子绕组首尾端的判别方法及原理

  • 格式：pdf
  • 大小：1.38 MB
  • 文档页数：2

案例CASESＯＣＣＵＰＡＴＩＯＮ2013 0690摘　要：本文从实际应用出发，结合生产实习，介绍了三相异步电动机定子绕组６个线头的区分，判别首尾端的几种方法，从而解决生产实习中存在的具体问题。关键词：三相异步电动机　绕组　判别方法　原理三相异步电动机定子绕组首尾端的判别方法及原理黄　河定子绕组作为三相异步电动机产生旋转磁场、实现能量转换的关键部件，电动机的主要组成部分，同时也是最容易在使用中受到损伤的部位。在生产实践中，约80%的损坏电动机均需要对定子绕组进行维修。对于三相异步电动机定子绕组来说，在日常工作中，会经常遇到因各种原因造成电动机的6个引出线头分不清首尾端的情况，必须先分清三相绕组的首尾端，才能进行电动机的Y形和△形连接。Y形接法的电动机应把3个尾端或3个首端连接在一起，其余3个线头作为3个引出线与三相电源相连；△形接法的电动机3个绕组的首尾端依次相连，从3个连接点引出3根线与三相电源相连。对于Y形接法的电动机，如果首尾端接错，轻则会引起电动机三相电流不平衡，定子绕组过热，转速降低，使得电动机输出功率下降，带载能力降低，重则烧毁电动机。对于△形接法的电动机，如果首尾端接错，将直接烧毁电动机。因此，三相定子绕组的首尾端应正确连接，而分清首尾端，判别首尾端就显得尤其重要。在生产实践及实训教学中，我们根据电动机结构原理及剩磁现象，采取如下几种方法判断三相定子绕组的首尾端。一、剩磁感应法1.判别方法首先，我们使用万用表电阻挡，用一支表笔与电动机的6根引出线中的任何一根相接触，然后把另一支表笔轮流与其他5根引出线相接触，电阻值最小或（通路）的2根线头即是同一相绕组的2根引出线。同理，可找出其他两相绕组的引出线头，这样就将三相定子绕组属于同一相的3对引出线头区别开，然后对区别开后的三相绕组的6个线头分三组进行假设编号，分别编为：U1、U2；V1、V2；W1、W2。接着，将编号为U1、V1、W1连接在一起，将编号为U2、V2、W2连接在一起（见图1），然后，在绕组两端接装微安表，用手均匀地转动电动机转子，观察万用表指针的摆动情况，若此时并接在绕组两端的微安表指针不动或摆动甚微，则说明假设的各相绕组的首尾端是正确的；若转子转动时，微安表指针有较大偏转，则说明其中存在一相绕组的首尾端假设编号不对，应逐相对调重测，观察万用表指针的摆动情况，若万用表指针仍大幅度摆动，应重复上述过程重测，直至微安表指

针不动或摆动甚微为止，判别完成。U1V1W1V2W2U2uA图12.原理分析由于电动机定子铁芯和转子铁芯中通常均有少量的剩磁，电动机转子转动时，磁场发生变化，在三相定子绕组中将有微弱的感应电动势产生，并产生感应电流。由于每相绕组的结构对称，空间上彼此相差120°电角度，且阻抗相等，所以产生的感应电流为：iu = Imsinωt iv = Imsin（ωt-120°） iv = Imsin（ωt+120°）若假设的编号是正确的，由于三相电流对称，则流过微安表中的电流矢量为零，即感应电流的和为零，表的读数为零，所以微安表中的指针不动。若假设的编号不正确，则必有一相首尾端接反，使得三相电流不对称，流过微安表中的电流大于零，因此微安表指针偏转。二、电池法1.判别方法首先，如前所诉使用万用表将三相绕组分开，然后，对区别开后的三相绕组的6个线头分三组进行假设编号，分别编为：U1、U2；V1、V2；W1、W2。接着将U相绕组中串上电池和开关，W相绕组两端接微安表（见图2），当合上电源开关的瞬间，若微安表指针摆向大于零的一边，则接电源正极的线头与微安表负极所接的线头同为首端（或同为末端）。再将微安表接另一相绕组的两线头，用上述方法判别首末端即可。2.原理分析由于在开关闭合瞬间，U相绕组发生了电流从无到有的变化，因而，在U相绕组中产生了变化的磁通，而其中的一部分磁通穿过W相绕组，使W相绕组中有变化的磁通穿过，因此，W相绕组产生感生电动势，并使闭合回路产生感应电Copyright©博看网 www.bookan.com.cn. All Rights Reserved.案例CASES

ＯＣＣＵＰＡＴＩＯＮ912013 06流，微安表的指针发生了偏转。＋＋U1U2V1V2W1W2K图2三、交流电源法1.判别方法首先，如前所述，使用万用表将三相绕组分开，然后对区别开后的三相绕组的6个线头分三组进行假设编号，分别编为U1、U2；V1、V2；W1、W2。接着将任意两相中的两个线头（如V1和U2）连接起来，构成两相绕组串联；在另外两个线头（V2和U1）上接交流电压表，然后在第三相绕组上接36V交流电源，若电压表指针有较明显偏转，说明线头V1和U1（或V2和U2）同为首端或同为尾端，假设的编号正确。若电压表无读数，则说明假设编号不正确，需将V1、V2（或U1、U2）中任意两个线头的编号对调一下即可，即实际上U1和V2（或U2和V1）同为首端或同为尾端。重复以上步骤，即可判定W1、W2两个线头的假设编号是否正确。2.原理分析此方法是将任意两相绕组中两个线头连接起来，构成两相绕组的串联。我们知道在两相绕组顺串（首尾相连）时，总磁场是增加的，等效电感较大。当加上36V交流电压时，在顺串绕组中产生的感应电动势也较大，这就使电压高时指针偏转较明显。当两相绕组反串(首首或尾尾)相连时，由于电动机的三相绕组结构对称且阻抗相等，等效电感很小，几乎为零，没有感生电动势产生，电压表中也就不会有读数。在采用36V交流电和万用表判断三相绕组的首尾端时，应将三相绕组接成Y形。以上三种判别方法都利用了电磁感应现象，虽实质相同，仍有一定区别。交流电源法同时使用了三相绕组，一相接交流电源，另两相串联在一起，如果是首尾串接，产生的电磁感应现象明显，且具有持续性。电源法使用了两相绕组，电磁感应现象只是在电源接通或断开瞬间才出现，具有瞬时性。剩磁感应法根据三相绕组结构的对称性，将三相绕组并联在一起，测量电路的总电流。在两种并联方式中，微安表表现出两种不同现象，根据现象可进行正确判断。了解上述三种测量方法的特点，对于理解和正确使用三种测量方法大有益处。参考文献：[1]刘一平,许上明,濮绍文,金仁全编著.新编电动机绕组修理[J].上海:上海科学技术出版社,2004.[2]王冠玮,尚艳华,刘万海编.电机的结构与维修[J].北京:电子工业出版社,1991.（作者单位：新乡职业技术学院）摘　要：利用ＥＷＢ仿真软件进行图形化分析可以给研究带来很大的便利。笔者在电子技术一体化教学中，通过利用ＥＷＢ软件进行电路仿真实验，对共射极放大电路的输入输出波形进行仿真分析，从而研究其出现非线性失真的原因，总结出消除非线性失真的方法。　关键词：非线性失真　ＥＷＢ仿真　静态工作点基于EWB的共射极放大电路非线性失真仿真叶桂锐非线性失真亦称波形失真、非线性畸变，表现为音响系统输出信号与输入信号不成线性关系。非线性失真不仅会破坏音质，还有可能由于过量的高频谐波和直流分量烧毁音箱高音扬声器和低音扬声器。在教学过程中，如何让学生很好地去理解非线性失真，如何将抽象的知识形象地表达出来，成为教师教学中的重点。EWB是一种电子电路计算机仿真软件，它被称为电子设计工作平台或虚拟电子实验室，是交互图像技术有限公司推出的EDA软件，用于模拟电路和数字电路的混合仿真，利用它可以直接从屏幕上看到各种电路的输出波形。EWB是一款仿真功能十分强大的软件。一、仿真实验启动EWB仿真软件，在电路窗口中创建一个共射极放大电路，如图1所示。图中VCC为直流电源，提供放大电路的能量；Q为晶体管，具有电流放大作用，是放大电路的核心器件；RB为基极偏置电阻，提供合适的静态工作点；RC为集电极负载，将晶体管电流放大转为电压放大的形式；C1、C2为隔直流通交流电容。ΩΩΩ180kRBC110μF10μFVCC6VRC2k 2k QRLC2M1图1

Copyright©博看网 www.bookan.com.cn. All Rights Reserved.

合集下载

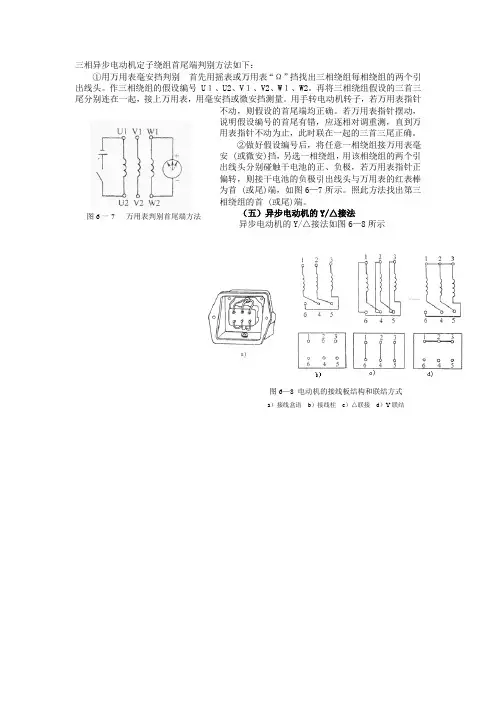

三相异步电动机定子绕组首尾端判别方法如下：

三相异步电动机定子绕组首尾端判别方法如下：

三相异步电动机定子绕组首尾端判别方法如下：

①用万用表毫安挡判别 首先用摇表或万用表“Ω”挡找出三相绕组每相绕组的两个引出线头。作三相绕组的假设编号 U１、U2、V１、V2、W１、W2。再将三相绕组假设的三首三尾分别连在一起，接上万用表，用毫安挡或微安挡测量。用手转电动机转子，若万用表指针不动，则假设的首尾端均正确。若万用表指针摆动，说明假设编号的首尾有错，应逐相对调重测，直到万用表指针不动为止，此时联在一起的三首三尾正确。

②做好假设编号后，将任意一相绕组接万用表毫安 (或微安)挡，另选一相绕组，用该相绕组的两个引出线头分别碰触干电池的正、负极，若万用表指针正偏转，则接干电池的负极引出线头与万用表的红表棒为首 (或尾)端，如图6—7所示。照此方法找出第三相绕组的首 (或尾)端。

（五）异步电动机的Y/△接法

异步电动机的Y/△接法如图6—8所示

图6一7 万用表判别首尾端方法

图6—8 电动机的接线板结构和联结方式

a）接线盒语 b）接线柱 c）△联接 d）Y联结

三相异步电动机定子绕组的嵌线方法

三相异步电动机定子绕组的嵌线方法

技术与应用Ｉ　ＡＰＰＬｉＣＡＴｉＯＮ　三ｉ相异步电动机定子绕组的嵌线方法　文／刘　妍　摘要：三相异步电动机定子绕组的嵌线对于中职学生来说是一项非常重要的技能。把电动机的定子绕组嵌入定子铁　芯槽内，是学生在实操过程中迫切需要解决的问题，也是我们一体化教师为学生考虑的问题。本文现以几种典型的三相异　步电动机为例，介绍三相异步电动机定子绕组嵌线的方法。　关键词：定子绕组嵌线端部接线　三相异步电动机的定子绕组是电动机定子的主要组成　部分，也是电动机的电路部分。因为它将通过电磁感应实　现电能向机械能的转换，因此可以把三相定子绕组说成是　三相异步电动机的心脏。电动机在使用过程中，出现故障　最多的就是定子绕组，当定子绕组严重损坏，无法做局部　修复时，就要把原绕组整体拆掉，重新嵌放新的绕组。了　解定子绕组的嵌线工艺、连线方法，对电动机的制造和维　修都是十分必要的。　三相定子绕组（Ｕ相、Ｖ相、ｗ相）中的每一相由许多　个线圈按一定的规律嵌放在定子铁心槽内，它可以是单层　的，也可以是双层的，也可以是全节距的也可以是短节距　的。现以几种典型的三相异步电动机为例，介绍一下三相　异步电动机定子绕组嵌线的方法。　一、２４槽４极全节距三相异步电动机　１．嵌线方法　此绕组嵌线方法可归纳为“嵌二、空二、嵌二、反二、　吊二”。例如：嵌第１、２槽，空第３、４槽，嵌第５、６槽，先　将第６槽线圈的另一个有效边反￣ｉｌＪ２４槽，再将第５槽线圈的　另一个有效边反￣ＩＪ２３槽……在嵌入第一组线圈有效边的第　ｌ、ｚ槽后把它们另一有效边ｌ９、２０槽先行吊起。　２．端部接线方法　电动机定子绕组全部嵌好后将线圈连接，从展开图端　部可以得出：找同相顺序隔二，找临相顺序排列，并按：　“首尾相连”的串连接法进行连接。　二、２４槽２极短节距三相异步电动机　１．嵌线方法　此绕组嵌线方法可归纳为“嵌二、空二、嵌二、空二、　吊四、嵌二、反二”。例如：嵌第１槽、２槽，空第３槽、４槽，　嵌第５、６槽，空７、８槽，在嵌入第１、２槽和５、６槽后把它　们另一有效边先行吊起，然后将嵌入第９、１Ｏ槽的另一个有　效边反到第２３、２４槽，空第１１、１２槽，以后就按嵌二反二　空二的规律嵌下去……　２．端部接线方法　整台电动机定子绕组全部嵌好后将线圈连接，从展开　图端部可以得出：找同相顺序隔二，找临相顺序隔一，并　按：“首首相连，尾尾相连”的反串连接法进行连接。　三、３６槽４极全节距三相异步电动机　１．嵌线方法　此绕组嵌线方法可归纳为“嵌三、空三、嵌三、反三、　吊三”。例如：嵌第１、２、３槽，空第４、５、６槽，嵌第７、８、　９槽，先将第９槽线圈的另一个有效边反到３６槽，再将第８槽　线圈的另一个有效边反￣！Ｕ３５槽，最后将第７槽线圈的另一个　有效边反到３４槽……在嵌入第一组线圈有效边的第１、２、３　槽后把它们另一有效边２８、２９、３Ｏ槽先行吊起。　２．端部接线方法　整台电动机定子绕组全部嵌好后将线圈连接，从展开　图端部可以得出：找同相顺序隔二，找临相顺序排列，并　按：“首尾相连”的串连接法进行连接　四、３６槽４极短节距三相异步电动机　１．嵌线方法　此绕组嵌线方法可归纳为“嵌一空二、嵌二空一，吊　三；嵌一反一、空二；嵌二反二、空一”。例如：嵌ｕ相第１　槽，第２、３槽空，嵌ｗ相第４、５槽，６槽空，再将ｕ相嵌好的　１槽，和ｗ相嵌好的第４、５槽绕组的另一个有效边先行吊起，　这就形成了口诀“嵌一空二，嵌二空一，吊三”的规律；然　后将ｖ相嵌好在第７号槽中，另一个有效边按节距（１—８）槽　反￣１Ｊ３６槽中、第８、９号槽空；将Ｕ相嵌入１０、１ｌ号槽中，另　两个有效边按节距（１—９）反到第２、３号槽中，ｌ２号槽空；　以后按此规律嵌下去……这就符合口诀“嵌一反一空二，嵌　二反二空一”的规律　最后将吊起的３把绕组嵌入槽中　２．端部接线方法　整台电动机定子绕组全部嵌好后将线圈连接，从展开　图端部可以得出：找同相顺序隔二，找临相顺序隔一，并　按：“首首相连，尾尾相连”的反串连接法进行连接。　五、２４槽４极双层三相异步电动机　１．嵌线方法　此绕组嵌线方法可归纳为“嵌二、嵌二、嵌二、反一、　吊五”。例如：嵌第１、２槽，中间不空槽，再嵌第３、４槽，　然后再嵌５、６槽，先将第６槽线圈的另一个有效边反到１槽，　以后总是嵌二槽反两槽……在嵌入第一组线圈有效边的第　１、２槽，第二组线圈有效边３、４槽和第三组线圈有效边５槽　后把它们另一有效边２０、２ｌ、２２、２３、２４槽先行吊起。　２．端部接线方法　整台电动机定子绕组全部嵌好后将线圈连接，从展开　图端部可以得出：找同相顺序隔二，找临相顺序隔一，并　按：“首首相连，尾尾相连”的反串连接法进行连接。　以上就是笔者总结的几种三相异步电动机的定子绕组　的嵌线口诀和端部接线方法。文中笔者将复杂的问题简单　化、直观化。当然，三相异步电动机的种类有很多，嵌线　方法也不同，希望本文介绍的方法能供大家参考。　（作者单位：唐山劳动技师学院）

电动机定子三相绕组首尾端的判断

电动机定子三相绕组首尾端的判断

电动机定子三相绕组首尾端的判断

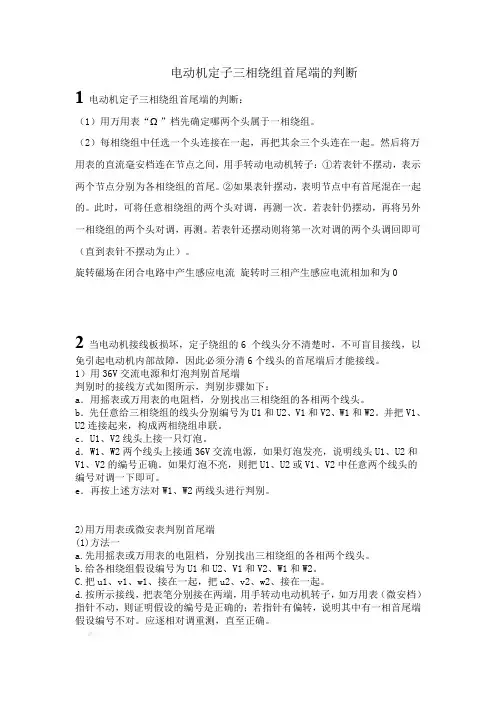

1电动机定子三相绕组首尾端的判断：

（1）用万用表“Ω”档先确定哪两个头属于一相绕组。

（2）每相绕组中任选一个头连接在一起，再把其余三个头连在一起。然后将万用表的直流毫安档连在节点之间，用手转动电动机转子：①若表针不摆动，表示两个节点分别为各相绕组的首尾。②如果表针摆动，表明节点中有首尾混在一起的。此时，可将任意相绕组的两个头对调，再测一次。若表针仍摆动，再将另外一相绕组的两个头对调，再测。若表针还摆动则将第一次对调的两个头调回即可（直到表针不摆动为止）。

旋转磁场在闭合电路中产生感应电流 旋转时三相产生感应电流相加和为0

2当电动机接线板损坏，定子绕组的6

个线头分不清楚时，不可盲目接线，以免引起电动机内部故障，因此必须分清6个线头的首尾端后才能接线。

1）用36V交流电源和灯泡判别首尾端

判别时的接线方式如图所示，判别步骤如下：

a．用摇表或万用表的电阻档，分别找出三相绕组的各相两个线头。

b．先任意给三相绕组的线头分别编号为U1和U2、V1和V2、W1和W2。并把V1、U2连接起来，构成两相绕组串联。

c．U1、V2线头上接一只灯泡。

d．W1、W2两个线头上接通36V交流电源，如果灯泡发亮，说明线头U1、U2和V1、V2的编号正确。如果灯泡不亮，则把U1、U2或V1、V2中任意两个线头的编号对调一下即可。

e．再按上述方法对W1、W2两线头进行判别。

2)用万用表或微安表判别首尾端

(1)方法一

a.先用摇表或万用表的电阻档，分别找出三相绕组的各相两个线头。

b.给各相绕组假设编号为U1和U2、V1和V2、W1和W2。

C.把u1、v1、w1、接在一起，把u2、v2、w2、接在一起。

d.按所示接线，把表笔分别接在两端，用手转动电动机转子，如万用表（微安档）指针不动，则证明假设的编号是正确的；若指针有偏转，说明其中有一相首尾端假设编号不对。应逐相对调重测，直至正确。

教学中直流法判断首尾端与同名端辨析

教学中直流法判断首尾端与同名端辨析

龙源期刊网

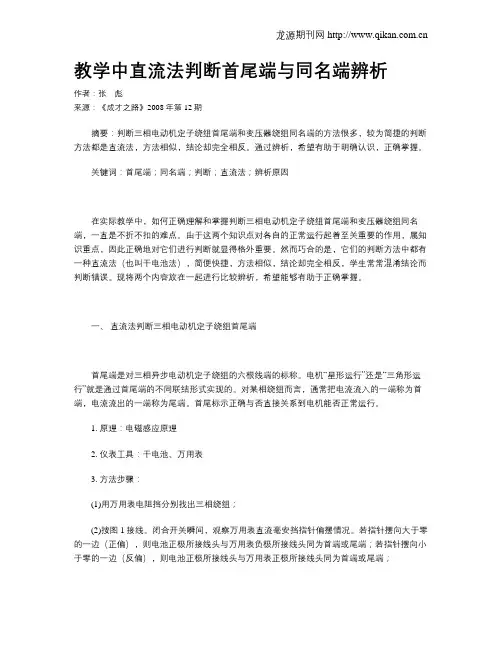

教学中直流法判断首尾端与同名端辨析

作者：张 彪

来源：《成才之路》2008年第12期

摘要：判断三相电动机定子绕组首尾端和变压器绕组同名端的方法很多，较为简捷的判断方法都是直流法，方法相似，结论却完全相反。通过辨析，希望有助于明确认识，正确掌握。

关键词：首尾端；同名端；判断；直流法；辨析原因

在实际教学中，如何正确理解和掌握判断三相电动机定子绕组首尾端和变压器绕组同名端，一直是不折不扣的难点。由于这两个知识点对各自的正常运行起着至关重要的作用，属知识重点，因此正确地对它们进行判断就显得格外重要。然而巧合的是，它们的判断方法中都有一种直流法（也叫干电池法），简便快捷，方法相似，结论却完全相反，学生常常混淆结论而判断错误。现将两个内容放在一起进行比较辨析，希望能够有助于正确掌握。

一、 直流法判断三相电动机定子绕组首尾端

首尾端是对三相异步电动机定子绕组的六根线端的标称。电机“星形运行”还是“三角形运行”就是通过首尾端的不同联结形式实现的。对某相绕组而言，通常把电流流入的一端称为首端，电流流出的一端称为尾端。首尾标示正确与否直接关系到电机能否正常运行。

1. 原理：电磁感应原理

2. 仪表工具：干电池、万用表

3. 方法步骤：

(1)用万用表电阻挡分别找出三相绕组；

(2)按图1接线。闭合开关瞬间，观察万用表直流毫安挡指针偏摆情况。若指针摆向大于零的一边（正偏），则电池正极所接线头与万用表负极所接线头同为首端或尾端；若指针摆向小于零的一边（反偏），则电池正极所接线头与万用表正极所接线头同为首端或尾端；

(3)同理，判断剩余一相绕组的首尾端。 龙源期刊网

二、 直流法判断变压器绕组同名端

如图2所示：1，2为变压器原边绕组，3，4为副边绕组。它们的绕向相同，在同一交变磁通的作用下，两绕组中同时产生感应电动势。在任何时刻两绕组同时具有相同电动势极性的两个端头互为同名端。图中1，3互为同名端，2，4互为同名端。
