电阻焊的原理

碰焊，也就是接触焊。 电阻焊（接触焊）：利用强大的电流通过焊接结合处，因为电阻热能导致高热，根据焦耳-楞次定律Q=0.24I2•R•t，

可把接头处加热到熔化或半熔化状态，同时施以一定的压力，使其结合成为整体，无需外加填充金属和焊剂。按照接

头的形式，有点焊（焊接部位为有一定直径的点）、缝焊（俗称滚焊，焊接部位为线状）和截面相差不大时的对接焊

（俗称碰焊）。点焊和缝焊多用于薄板件（薄壳工件），碰焊多用于棒类工件（例如刃具、建筑钢筋等

金属焊接工艺的基础知识 1 金属焊接的方法

将两块分离的金属其欲结合部位局部加热到熔化或半熔化状态，采取施加压力或不加压、或填充其他金属、利用原子

间的扩散与结合等方法，使它们联结成为整体，这个过程称为焊接。 常见的焊接方法有：

（1） 电弧焊：这是最常用的金属焊接方法。它是用填充金属（焊条）作为一个电极，而被焊接金属作为另一个电

极，在两个电极之间通过放电造成电弧，利用电弧产生的热量使连接处的金属局部熔化，并填充同时熔化的焊条金属，凝固后形成永久性接头（焊缝），从而完成焊接过程。

电弧焊可分为手工电弧焊、半自动（电弧）焊、自动（电弧）焊。自动（电弧）焊通常是指埋弧自动焊-在焊接

部位覆有起保护作用的焊剂层，由填充金属制成的光焊丝插入焊剂层，与焊接金属产生电弧，电弧埋藏在焊剂

层下，电弧产生的热量熔化焊丝、焊剂和母材金属形成焊缝，其焊接过程是自动化进行的。最普遍使用的是手

工电弧焊。

电弧焊示意图

手工电弧焊的基本工艺如下： a. 在焊接前清理焊接表面，以免影响电弧引燃和焊缝的质量。

b. 准备好接头形式（坡口型式）。

坡口的作用是使焊条、焊丝或焊炬（气焊时喷射乙炔-氧气火焰的喷嘴）能直接伸入坡口底部以保证焊透，并有利于

脱渣和便于焊条在坡口内作必要的摆动，以获得良好的熔合。

坡口的形状和尺寸主要取决于被焊材料及其规格（主要是厚度）以及采取的焊接方法、焊缝形式等。 在实际应用中常见的坡口型式有：

电阻焊的原理

电阻焊是一种常见的焊接方法，它利用电阻加热原理将金属材料焊接在一起。电阻焊的原理主要包括电阻加热、热传导和压力焊接等过程。下面我们将详细介绍电阻焊的原理及其相关知识。

首先，电阻焊的原理是利用电流通过金属材料时产生的电阻加热效应。当电流通过金属材料时，由于金属材料的电阻会产生热量，使金属材料局部升温。这种电阻加热效应可以使金属材料迅速达到焊接温度，从而实现焊接的目的。

其次，电阻焊还涉及热传导过程。在电阻焊中，通过电阻加热使金属材料局部升温后，热量会沿着金属材料传导，使相邻的金属材料也受热。这样，整个焊接区域都可以达到适当的焊接温度，从而实现金属材料的熔接和焊接。

另外，电阻焊还包括压力焊接过程。在电阻焊中，除了电阻加热和热传导外，还需要施加一定的压力。通过施加压力，可以使金属材料在达到焊接温度时更加紧密地接触在一起，从而实现更好的焊接效果。压力还可以帮助排除焊接区域的氧化物和杂质，保证焊接质量。

总的来说，电阻焊的原理是通过电阻加热、热传导和压力焊接等过程实现金属材料的焊接。电阻焊具有焊接速度快、焊接强度高、焊接成本低等优点，因此在工业生产中得到广泛应用。同时，电阻焊也有其局限性，例如只能焊接导电性材料、对金属材料的表面质量要求较高等。因此，在实际应用中需要根据具体情况选择合适的焊接方法。

总之，电阻焊的原理是基于电阻加热、热传导和压力焊接等过程，通过这些过程实现金属材料的焊接。了解电阻焊的原理有助于我们更好地掌握电阻焊的工艺和技术，提高焊接质量和效率，推动工业生产的发展。

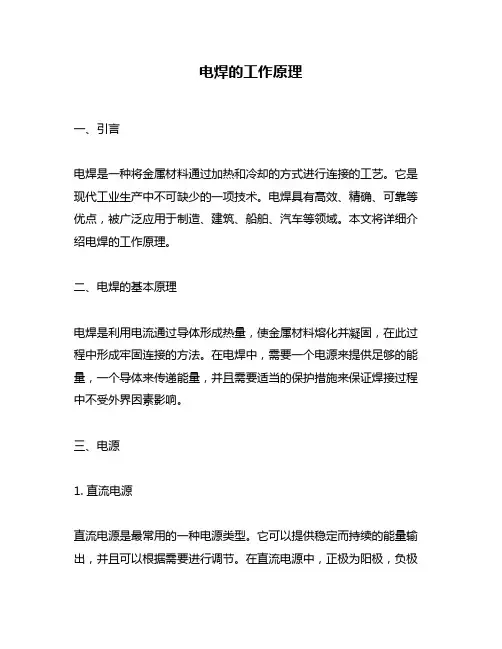

电焊的工作原理

一、引言

电焊是一种将金属材料通过加热和冷却的方式进行连接的工艺。它是现代工业生产中不可缺少的一项技术。电焊具有高效、精确、可靠等优点，被广泛应用于制造、建筑、船舶、汽车等领域。本文将详细介绍电焊的工作原理。

二、电焊的基本原理

电焊是利用电流通过导体形成热量，使金属材料熔化并凝固，在此过程中形成牢固连接的方法。在电焊中，需要一个电源来提供足够的能量，一个导体来传递能量，并且需要适当的保护措施来保证焊接过程中不受外界因素影响。

三、电源

1. 直流电源

直流电源是最常用的一种电源类型。它可以提供稳定而持续的能量输出，并且可以根据需要进行调节。在直流电源中，正极为阳极，负极为阴极。当阳极与阴极之间建立起足够大的差压时，就会产生稳定而持续的直流电流。

2. 交流电源

交流电源也可以用于电焊，但其使用范围较窄。交流电源的输出电压和频率不稳定，而且在使用时需要特殊的控制和保护措施。

四、导体

1. 焊条

焊条是一种金属材料，通常由焊芯和外包层组成。焊芯是焊接时熔化的部分，外包层则提供保护和辅助功能。不同种类的焊条适用于不同种类的金属材料和工作环境。

2. 电极

电极是一种导体，通常由铜或铝制成。它连接着电源和焊条，并将能量传递到工件上。在电极与工件之间产生弧光时，会产生高温、高压等条件，从而使金属材料熔化并凝固。

五、保护措施

1. 气体保护

气体保护是一种常见的保护措施，在焊接过程中向熔融池周围喷射惰性气体（如氩气），以防止空气中的氧、氮等元素与熔融池反应产生不良影响。

2. 涂层保护

涂层保护是一种将焊接部位涂上特殊涂层的方法，以防止焊接过程中受到外界因素的影响。这种方法适用于一些特殊的焊接场合。

六、电焊的分类

1. 按电流类型分类

直流电焊和交流电焊。

2. 按加热方式分类

弧焊、气体保护焊、熔覆焊等。

3. 按工件形状分类

手工电弧焊、自动化电弧焊、激光焊等。

七、总结

电焊是一种利用电能进行金属材料连接的技术。它具有高效、精确和可靠等优点，并被广泛应用于制造、建筑、船舶和汽车等领域。在进行电焊时，需要选择合适的电源、导体和保护措施，并根据实际情况选择适当的电焊方式。

中频电阻焊原理

1. 概述

中频电阻焊是一种常见的金属焊接方法，它利用电流通过工件产生热量，使接触部分达到熔化温度，并通过压力使其连接在一起。中频电阻焊的基本原理是利用电流在工件中产生的热量来实现焊接。下面将详细介绍中频电阻焊的基本原理。

2. 基本原理

中频电阻焊的基本原理是根据欧姆定律和焦耳定律。根据欧姆定律，当导体两端施加电压时，通过导体的电流与导体两端的电压成正比。而根据焦耳定律，当通过导体时有一定大小的电流时，导体就会产生热量。这种热量是由于导体内部存在自身阻力而产生的。

在中频电阻焊中，首先将需要连接的工件放置在夹具上，并施加一定大小的压力。然后，在工件之间施加一定大小的交流电压。由于工件之间存在一定大小的接触面积和接触阻抗，所以会有相应大小的接触电流通过工件。根据欧姆定律，接触电流与接触阻抗成正比。

当接触电流通过工件时，工件内部会产生一定大小的热量。这种热量会使接触部分的温度升高，直到达到熔化温度。在加热过程中，由于施加了一定大小的压力，使得工件之间产生摩擦力，从而进一步增加了局部温度。当达到熔化温度后，压力作用下的摩擦力会使两个工件紧密地连接在一起。

3. 中频电源

中频电源是中频电阻焊的关键设备之一。它主要由三个部分组成：整流器、逆变器和输出变压器。

整流器用于将交流电转换为直流电，并通过逆变器将直流电转换为中频交流电。逆变器是中频电源的核心部分，它通过控制开关管的导通和截止来实现输出波形的控制。输出变压器则用于提供所需的输出参数（如电压、频率等）。

4. 焊接头设计

在中频电阻焊过程中，焊接头设计对焊接质量有着重要影响。焊接头的设计应考虑以下几个方面：

• 接触面积：接触面积越大，接触电流越大，产生的热量越多，从而加快焊接速度。

• 接触压力：适当的接触压力可以提高焊接质量，但过大的压力可能会导致工件变形。

• 焊点形状：焊点形状应根据具体需求进行设计，以确保焊点的强度和可靠性。 5. 焊接参数控制
