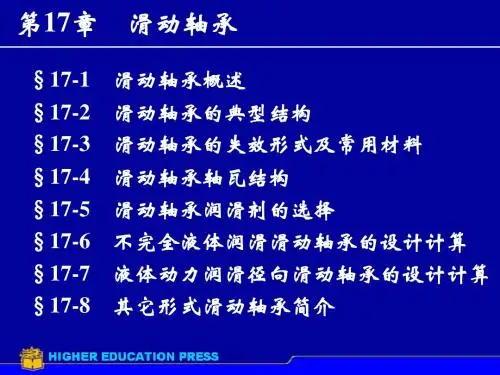

第17章滑动轴承

互换性与技术测量作业

学院 班 姓名 学号：

第七章 滚动轴承的公差与配合

一、单项选择题

1、按国标的规定，向心球轴承的公差等级分为（ ）

A、6、5、4、3、2五级 B、6、5、4、2四级

C、0、6、5、4、2五级 D、0、6、4、2四级

2、滚动轴承工作时，由于摩擦发热，内圈的热膨胀会引起（ ）

A、它与轴颈的配合变紧 B、它与轴颈的配合变松

C、内圈所受的负荷增大 D、径向游隙增大

3、某向心球轴承外圈转动，内圈固定，承受方向固定的径向负荷作用，则内圈相对于负荷的方向相对（ ）

A、摆动 B、 静止 C、旋转 D、摆动和旋转

4、Ф40k6（+0.0180.002）轴颈与向心球轴承内圈配合的性质为（ ）

A、过渡配合 B、过盈配合 C、过渡或过盈配合 D、间隙配合

5、滚动轴承内圈与轴颈配合，若轴颈公差带选用m6，则构成的配合性质属于（ ）

A、间隙配合 B、过渡配合 C、过盈配合 D、配置配合

6、滚动轴内圈转动，外圈固定，承受方向固定的径向负荷作用，则内圈相对于负荷方向（ ）

A、旋转 B、静止 C、摆动 D、摆动或旋转

7、选择滚动轴承与相配件配合时首要考虑的因素是（ ）

A、套圈旋转状态和负荷大小 B、轴承的径向游隙

C、轴和外壳孔的结构和材料 D、生产批量

8、滚动轴承内圈与Ф50j6轴形成的配合和Ф50H7/j6配合的松紧程度相比较的结论是（ ）

A、前者较松 B、前者较紧 C、两者松紧程度相当 D、无法比较

第12章 滑动轴承

轴承是用来支承轴及轴上零件、保持轴的旋转精度和减少转轴与支承之间的摩擦和磨损。轴承一般分为两大类：滚动轴承和滑动轴承。滚动轴承有着一系列优点，在一般机器中获得了广泛应用。但是在高速、高精度、重载、结构上要求剖分等场合下，滑动轴承就体现出它的优异性能。因而在汽轮机、离心式压缩机、内燃机、大型电机中多采用滑动轴承。此外，在低速而带有冲击的机器中，如水泥搅拌机、滚筒清砂机、破碎机等也采用滑动轴承。

12.1 滑动轴承的类型与结构

12.1.1 滑动轴承的类型

1．按工作表面的摩擦状态分

（1） 液体摩擦滑动轴承（图12.1a）

在液体摩擦滑动轴承中，轴颈和轴承的工作表面被一层润滑油膜隔开。由于两零件表面没有直接接触，轴承的阻力只是润滑油分子间的内摩擦，所以摩擦系数很小，一般仅为0.001~0.008。这种轴承的寿命长、效率高，但要求制造精度高，并需在一定条件下才能实现液体摩擦。

（a）液体摩擦 （b）非液体摩擦

图12.1 滑动轴承的摩擦状态

（2） 非液体摩擦滑动轴承（图12.1b）

非液体摩擦滑动轴承的轴颈和轴承的工作表面之间虽有润滑油存在，但在表面局部凸起部分还有金属的直接接触，因此摩擦系数较大，一般为0. 1~0.3，容易磨损，但由于其结构简单，对制造精度和工作条件要求不高，故在机械中应用较广。本章主要介绍非液体摩擦滑动轴承。

2．按承受载荷的方向分

（1） 径向滑动轴承（图12.2a），这种轴承又称向心滑动轴承，主要承受径向载荷。

（2） 止推滑动轴承（图12.2b），只能承受轴向载荷。

（a） （b）

图12.2 滑动轴承

12.1.2 滑动轴承的结构

1．径向滑动轴承

（1）整体式径向滑动轴承.

图12.3所示是整体式径向滑动轴承。它由轴承座，整体轴瓦和紧定螺钉组成。轴承座上面有安装润滑油杯的螺纹孔。在轴瓦上有油孔，为了使润滑油能均匀分布在整个轴颈上，在轴瓦的内表面上开有油沟。

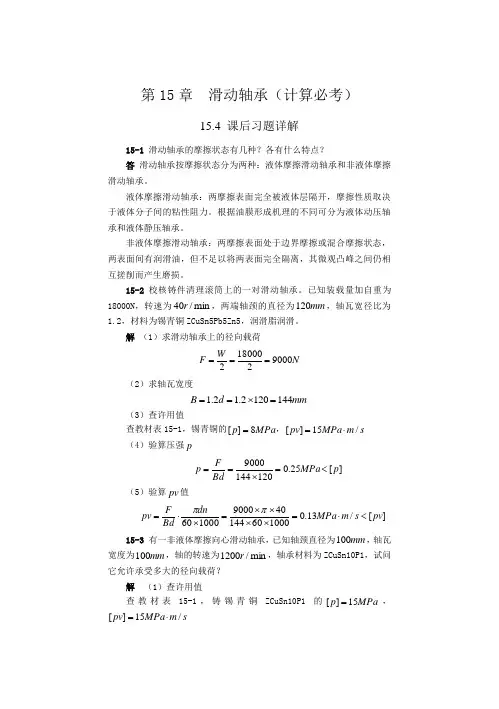

第15章 滑动轴承（计算必考）

15.4 课后习题详解

15-1 滑动轴承的摩擦状态有几种？各有什么特点？

答 滑动轴承按摩擦状态分为两种：液体摩擦滑动轴承和非液体摩擦滑动轴承。

液体摩擦滑动轴承：两摩擦表面完全被液体层隔开，摩擦性质取决于液体分子间的粘性阻力。根据油膜形成机理的不同可分为液体动压轴承和液体静压轴承。

非液体摩擦滑动轴承：两摩擦表面处于边界摩擦或混合摩擦状态，两表面间有润滑油，但不足以将两表面完全隔离，其微观凸峰之间仍相互搓削而产生磨损。

15-2 校核铸件清理滚筒上的一对滑动轴承。已知装载量加自重为18000N，转速为min/40r，两端轴颈的直径为mm120，轴瓦宽径比为1.2，材料为锡青铜ZCuSn5Pb5Zn5，润滑脂润滑。

解 （1）求滑动轴承上的径向载荷

NWF90002180002

（2）求轴瓦宽度

mmdB1441202.12.1

（3）查许用值

查教材表15-1，锡青铜的MPap8][，smMPapv/15][

（4）验算压强p

][25.01201449000pMPaBdFp

（5）验算pv值

][/13.0100060144409000100060pvsmMPadnBdFpv

15-3 有一非液体摩擦向心滑动轴承，已知轴颈直径为mm100，轴瓦宽度为mm100，轴的转速为min/1200r，轴承材料为ZCuSn10P1，试问它允许承受多大的径向载荷？

解 （1）查许用值

查教材表15-1，铸锡青铜ZCuSn10P1的MPap15][，smMPapv/15][ （2）由压强p确定的径向载荷

由 ][pBdFp 得

KNNpBdF15015000015100100][

（3）由pv值确定的径向载荷

][100060pvBnFpv 得

KNNnpvBF9.2323885120015100100060][100060

第十二章 滑动轴承

一、选择与填空题

12-1 宽径比B/d是设计滑动轴承时首先要确定的重要参数之一，通常取B/d=___________。

（1）1～10 （2）0.1～1 （3）0.3～1.5 （4）3～5

12-2 轴承合金通常用于做滑动轴承的__________。

（1）轴套 （2）轴承衬 （3）含油轴瓦（4）轴承座

12-3 在不完全液体润滑滑动轴承设计中，限制p值的主要目的是___________________；

限制pv值的主要目的是___________________ 。

12-4 径向滑动轴承的偏心距e随着载荷增大而_________；随着转速增高而__________。

12-5 ______________不是静压滑动轴承的特点。

（1）起动力矩小（2）对轴承材料要求高（3）供油系统复杂（4）高、低速运转性能 均

好

二、分析与思考题

12-6 试分别从摩擦状态、油膜形成的原理以及润滑介质几方面对滑动轴承进行分类。

12-7 为什么滑动轴承要分成轴承座和轴瓦，有时又在轴瓦上敷上一层轴承衬?

12-8 在滑动轴承上开设油孔和油槽时应注意哪些问题?

12-9 一般轴承的宽径比在什么范围内?为什么宽径比不宜过大或过小?

12-10 提高液体动力润滑径向滑动轴承的运动稳定性和油膜刚度是设计时应考虑的重要问

题，其具体措施有哪些?

12-11 采用扇形块可倾轴瓦时，可倾轴瓦的支承点与轴的旋转方向有何关系?轴是否允许正

反转?

12-12 滑动轴承常见的失效形式有哪些?

12-13 对滑动轴承材料的性能有哪几方面的要求?

12-14 对滑动轴承材料的基本要求之一是耐磨，而表面淬硬的钢材是很耐磨的，试问是否

可用表面淬硬的钢制轴颈和钢制轴瓦配对，以达到耐磨的要求?

12-15 在设计滑动轴承时，相对间隙ψ的选取与速度和载荷的大小有何关系?

12-16 某离心泵用径向滑动轴承，轴颈表面圆周速度v=2.5m/s，工作压力P=3～4MPa，设
