电务类LKJ基础数据课件

2.1.4其它信号机的LKJ距离数据，如区间通过信 号机、进路信号机等，都是指该架信号机的防护 距离。区间分区内有中继点，中继点前后两个区 段作为一个区段处理，两个区段的距离作为中继 点前方信号机的防护距离。中心频率栏内填中继 点前一个分区的载频。反向进站信号机不填防护 距离，只填写位置坐标。 2.1.5单线或复线半自动区段进站预告信号机的距 离是指上码点至进站信号机的距离，位置也是上 码点的位置。但要在标注栏内注明预告信号机的 位置。正线出站信号机的距离是正线出站信号机 至下一个站的预告信号机处的上码点的距离。




2.3信号机种类：根据信号机的性质填写预告、进 站、出站、进路（在有两个车场的站，该架信号 机既是本场的出站信号机又是下一个车场的进站 信号机）、通过、容许。（线路所的进站信号机 又是出站信号机按进站信号机命名）。 2.4 UM71类别：若是ZPW2000A，在 UM71类别栏内填写标准UM71 。 2.5 中心频率 中心频率一栏填写信号机防护的距离轨道电路的 移频频率，若是正线出站信号机， 中心频率填写 一离去的移频频率。侧线出站信号机频率填写对 应方向的股道电码化移频频率。

8.1数据范围：站内填写XX站内，区间填写上行 XX公里XX米——XX公里XX米，下行填写XX公里XX
米——XX公里XX米。 8.2修改原因：写明新建或改造工程 8.3修改依据：写明新建或改造工程的批文及文号。 8.4 LKJ数据变更计划生效时刻：若具体时间不清楚可具 体到旬。如2009年9月中旬。 8.5写明数据修改变动处所的详细说明，需逐项说明，不 得漏项。 8.6编制人、审核人、批准人要手写签名，审核人为部门 领导，批准人需分管领导以上签名。 8.7数据表填写审核好后，应及时修改【2009】55号文 件，修改的每项内容应在每一栏的后面注明修改日期及修 改原因。修改后的【2009】55号文件，以电子邮件的形 式及时发至电务处车载科

数据管理者要认真学习部、局有关数据管理的文 件，熟练掌握部发《列车运行监控装置（LKJ） 运用维护规则》（运基信号[2009]98号）、 《列车运行监控装置(LKJ)数据文件编制规范 （V2.0）》（运基信号[2009]332号）、及局发 《济南铁路局LKJ基础数据管理办法》济铁总发 【2009】119号对基础数据的管理要求，严格按 要求工作，将LKJ基础数据在规定的时间内测量 好，填写好，管理好。


2、对设备管理单位的要求 设备管理单位必须以联锁的理念对待数据工作， 要配备业务好、责任心强的技术骨干担任数据管 理工作。按照部、局有关数据管理规定，积极配 合施工单位做好数据的测量、复核、审查工作。 分管领导及技术科科长要为开展好此项工作积极 创造条件，并亲自参与到此项工作中来，认真把 关，使数据工作有条不紊的开展，确保数据的严 肃性、准确性。




5、关联发码特殊信号机显示关系表 根据设计要求对有关联关系的信号机，应 提报关联发码特殊信号机显示关系表。 遇有下列情况的信号机应视为特殊信号机， 需填写关联发码特殊信号机显示关系表。 按表中项目要求逐项填写。 由于特殊地段因条件限制，同方向相邻两 架信号机（预告、遮断、复示信号机除外） 间的距离小于制动距离时即两信号机均视 为特殊信号机。

2.6修改标注 信号机若是新设，就填新设；信号机若是 移动，就填移设；若是修正原数据错误： 距离错误，就填距离修正，若是位置错误， 就填位置修正，距离、位置均错误，就填 距离位置修正。若是频率改变，就填频率 变化，若是轨道电路制式改变就填轨道电 路制式变化。


3、特殊发码地点表 场与场之间的进路信号机防护的区段为无 码区段时，此信号机的LKJ数据应填写在 特殊发码地点表中。或者一离去区段长度 小于400米时，对应的正线出站信号机除 要在信号机轨道电路分布表中填写外还应 填写在特殊发码地点表中。 4、车站股道固定无码表 车站上无码的股道，按表中要求项目填写。
七、数据管理人员要求


数据管理人员要保持相对稳定，管理人员要有较 强的责任心、敬业心，对每一个数据要认真负责， 严格按要求填写数据表中的每一个数据及文字。 换人要逐步过渡。 特殊知识点： 修改标注要求 特殊发码地点表（场间无码，一离去小于400米） 股道固定无码 关联发码信号机显示关系表 单线预告信号机与上码点的填写 防护18号道岔信号机位置表
电务类LKJ基础数据编制要求
济南局电务处

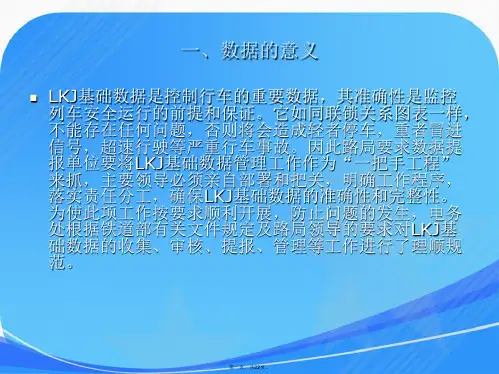

一、数据的意义

LKJ基础数据是控制行车的重要数据，其准确性 是监控列车安全运行的前提和保证。它如同联锁 关系图表一样，不能存在任何问题，否则将会造 成轻者停车，重者冒进信号，超速行驶等严重行 车事故。因此路局要求数据提报单位要将LKJ基 础数据管理工作作为“一把手工程”来抓，主要 领导必须亲自部署和把关，明确工作程序，落实 责任分工，确保LKJ基础数据的准确性和完整性。 为使此项工作按要求顺利开展，防止问题的发生， 电务处根据铁道部有关文件规定及路局领导的要 求对LKJ基础数据的收集、审核、提报、管理等 工作进行了理顺规范。





四、报表组成 （纸质和电子版同时报）



1、XX站或XX区间LKJ基础数据公布申请 样式： 关于XX站（区间）XX设备（LKJ）数据公 布的审请 内容：写明由于什么原因导致什么设备什么数 据变化。 特申请公布 电务段公章 年 月 明 3、车站或区间平面图 4、数据表 （以上第一大项中前7种表中 有关的数据表，需盖建指 、施工单位、 电务段 公章及编制人、 负责人签名）。 5、车间、工区测量人。





2、信号机轨道电路分布表数据 此表按表中要求逐项核对、认真填写，在此重 点解释如下几项填写及要求。 2.1信号机间的距离：指本架信号机的防护距离 （侧线出站信号机除外）。 2.1.1、侧线出站信号机的距离：是指以同方向 进站信号机为基准点，至各侧线股道同方向出 站信号机之间的距离，即进站信号机至各股道 的接车进路长度（含股道长）；因此侧线出站 信号机的距离就有如下几种情况。 2.1.1.1车站一端只有一个方向进站时，进站信 号机只有一架，每架侧线出站信号机的距离数 据就只有一个。
三、报表种类及填写说明与要求


1、信号设备平面布置图（车站及区间） 要求只填写设备图形及名称、站名（胶济线在 同一个站上既有货场又有客场时，在填写站名 时，要填写XX站货运车场或XX站客运车场）， 其它的数据均不填，审核只审核道岔位置开向， 信号设备安装地点及图形名称，站名（站名按 要求填写，只填写站名，不要带站字。如： “济南”不要写“济南站”）。信号机图形要 按标准图形画，正常状态下各灯位显示要画对。 要求平面图上的所有名称与工务接线图上的设 备名称一致，联锁区设备名称原则上以电务图 纸为准，非联锁区设备名称以工务图一致。在 审查平面图时，工务、电务要加强联系，做到 名称一致一致，特别是专用线、安全线、货物 线等名称要一致。



2.1.1.2若是一端有两个方向的进站，进站信号机 就有两架，因此同方向每架侧线出站信号机就有 两个距离数据，分别对应每架进站信号机。依此 类推。此种情况需在标注栏内注明每个数据对应 的进站信号机，用语为：对应XX信号机。 2.1.2、正线出站信号机的距离，是该信号机的发 车进路距离长度加上一离去区段的距离长度。反 方向的正线出站信号机按侧线出站信号机对待， 它的距离就是正向同方向进站信号机到该架出站 信号机的距离。 2.1.3、进站信号机的距离，是进站信号机到正线 同方向出站信号机的距离。有多个方向进站时， 各进站信号机的距离是每架进站信号机至对应的 各自直向股道接车同方向出站信号机的距离。


年度公布的LKJ数据，必须为VISIO格式的设备 图。日常施工改造的设备图，可为CAD图，但必 须与是现场设备、图纸相一致。为了确保提报的 车站及区间信号机设置的平面示意图的准确性， 根据铁道部运输局运基综技电【2009】2830号 电报要求，电务段必须认真核对信号设备平面布 置图，重点是信号机械室坐标与线路运营里程、 设备名称及坐标与实际一致，严禁不经过核对， 直接将信号技术设备履历簿中的信号平面布置图 提报作为LKJ基础数据。 提供的平面图中尽量不出现工务、运输、机务等 专业数据。必须出现时，必须做到核实无误，与 其他专业的数据协调匹配。

2.2信号机填写规定：区间信号机和站内信号机应 分别填写，区间信号机表应命名为XX站至XX站 间数据表，区间写信号机杆号，信号机排序应从 小号向大号排列填写。区间信号机填在区间信号 机数据表内。进站信号机与正线出站信号机应排 在区间信号机栏内，站内信号机表命名为XX站， （胶济线上要填写XX站客运车场或XX站货运车 场）站内信号机写信号机名称。站内信号机（除 进站，正线出站信号机）填在站内信号机数据表 内，因此在填写站内信号机数据表时，同方向进 站、反向进站及正线出站信号机应按区间信号机 单独填写。


数据管理者要及时掌握站场、区间的改造、新 建施工动向，及时督促有关部门进行数据的提报； 特别是负责大修更改工作的管理人员，在与施工 单位协商工作时就应对施工单位布置数据工作， 以便使该项工作按时间节点要求及时逐级上报。 要实现设计资料与日常设备管理资料的结合，公 布的资料均以日常运用资料为基础进行编制，防 止出现脱节。 时间节点：施工单位于LKJ基础数据生效前 30天提报给电务段，电务段提前25天报电务处， 电务处提前20天报总工室。


6、防护18号及以上道岔信号机位置表 即信号机防护的进路上有18号及以上的道 岔，信号机允许信号显示黄闪黄。地面发 码发黄闪黄码19.1赫兹，这样的信号机应 填写防护18号及以上道岔信号机位置表。 按表中项目要求逐项填写。 7、级间转换表 按表中项目要求逐项填写。 8、LKJ基础数据修改说明 填写要求
六、问责考核
