即热式电水壶研究与设计

摘要：传统的电热水壶的控制方式是由英国人发明的，已有将近15年左右的历史。中国的产量最大，每年将近8000万台的产量，大多数出口到欧美国家。由于饮水机有很多缺点，体积大，移动不方便。存在二次污染等问题，人们开始购买小巧，方便的电热水壶。即热式电热水壶是由我们国人发明的，中国拥有知识产权。他摒弃了所谓由英国人发明的蒸汽开关，并完全超越了它。传统的电热水壶具有等待时间长（一般4—5分钟）噪音大，费电等缺点，而即热式电热水壶能在瞬间（大概3—8秒）能把冷水烧开，而且想喝多少烧多少，绝不浪费一点点能源和水。

关键词：即热；消费者；新趋势；用户

一、 研究背景

1. 随着中国消费者生活水平和生活品味的逐步提高，人们对快速获得新鲜水的需求日渐凸显，单纯的电水壶已经无法满足。前期我们已经对市场和消费者进行了调研，对城市家庭饮用水行为进行了人群类型分类,如图一：

（图一）目标用户分析

期望通过创新的技术实现人们对快速获得新鲜水的需求，在细分word文档整理分享

参考资料 市场寻找到产品开发的方向和机会点。

二、 研究目的

通过研究用户使用产品的场景、需求和使用行为，探索用户在样机上完成若干任务中来发现产品在使用过程中的可用性问题，并观察遇到的使用障碍、不满足点和非预期性行为，以更好的寻找和发现产品的定位及用户对产品的使用期待.

（一）目标用户研究：

通过目标消费者用户对现有产品和产品模型手板的使用体验，研究用户使用产品的场景、需求和使用行为。如图二：

1.收入：家庭人均收入相对较高

2.人口：家庭人口相对较少

3.时间:家庭集中在早晚和周末

4.知识:知识水平相对较高

5.独立:家庭个人相对独立

（图二）目标用户分析

（二）可用性测试：

探索用户在样机上完成若干任务中来发现产品在使用过程中的可用性问题，并观察遇到的使用障碍、不满足点和非预期性行为。

电热水壶防干烧原理

电热水壶防干烧原理是通过内置的温控装置来实现的。一般来说，电热水壶的温控装置由两部分组成：温度传感器和电控开关。

温度传感器通常采用热敏电阻或热敏电子器件，它可以感知热水壶内的水温。当水开始被加热时，温度传感器会感知到水温的升高，并通过电信号将这一信息传递给电控开关。

电控开关是负责控制电加热器的通断的装置。当温度传感器感知到水温升高到一定程度时，电控开关会自动切断电加热器的电源，停止加热过程。

防干烧原理的关键在于温度传感器的工作。在正常情况下，温度传感器一直能感知到水温的变化并向电控开关发送信号。如果水壶内的水全部蒸发干了，温度传感器则无法感知到水温的变化，进而不会发送任何信号给电控开关。电控开关在没有接收到信号的情况下，会自动将电源切断，停止加热，从而避免了干烧的发生。

总的来说，电热水壶的防干烧原理是通过温控装置感知水温变化并控制电加热器的工作，当水壶内的水全部蒸发干了，温控装置切断电源，防止干烧事故的发生。

一、实验目的

1. 了解电热水壶的工作原理和构造。

2. 掌握电热水壶的使用方法及注意事项。

3. 学习电热水壶故障排查和维修的基本技能。

二、实验原理

电热水壶是利用电能加热水的一种生活电器。它主要由加热元件、保温层、壶体、底座、电源线等组成。当电热水壶通电后，加热元件产生热量，将水加热至沸腾。加热元件一般采用电热丝，其加热原理是电流通过电热丝时，电热丝因电阻而产生热量。

三、实验器材

1. 电热水壶一台

2. 万用表一台

3. 电线若干

4. 水壶专用工具一套

5. 记录本及笔

四、实验步骤

1. 观察电热水壶构造：仔细观察电热水壶的各个部件，了解其构造和功能。

2. 测量加热元件电阻：使用万用表测量加热元件的电阻，了解其正常工作时的电阻值。

3. 通电加热实验：将电热水壶插入电源，观察加热过程，记录水沸腾所需时间。

4. 保温实验：关闭电源，观察保温效果，记录水保持沸腾状态的时间。

5. 故障排查实验：模拟电热水壶常见故障，如加热元件损坏、保温层破损等，进行故障排查和维修。

五、实验结果与分析 1. 加热元件电阻测量：通过测量加热元件的电阻，可以判断其是否正常。正常情况下，加热元件的电阻值应在一定范围内。

2. 通电加热实验：实验结果显示，电热水壶加热水至沸腾所需时间与水壶容量、电源电压等因素有关。

3. 保温实验：保温实验表明，电热水壶的保温效果与其保温层材料和厚度有关。

4. 故障排查实验：通过模拟故障，掌握了电热水壶故障排查和维修的基本技能。

六、实验结论

1. 电热水壶是一种利用电能加热水的生活电器，其工作原理简单，使用方便。

2. 电热水壶的保温效果与其保温层材料和厚度有关，保温层破损会导致保温效果下降。

3. 电热水壶故障排查和维修需要掌握一定的技能，通过本次实验，掌握了电热水壶故障排查和维修的基本方法。

七、实验心得

1. 通过本次实验，我对电热水壶的工作原理和构造有了更深入的了解。

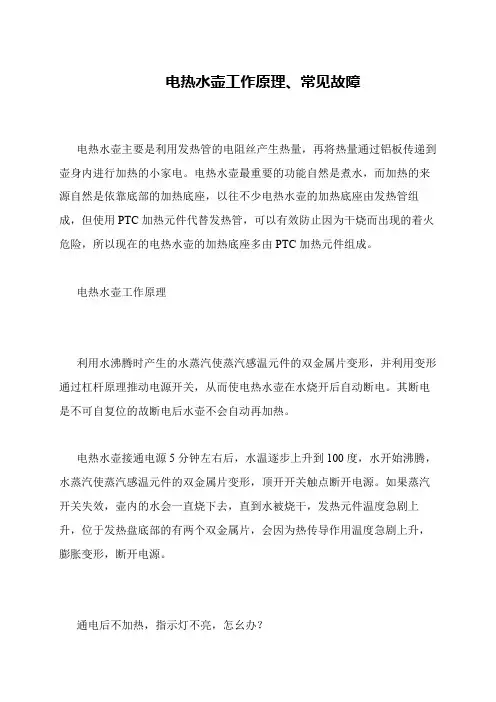

电热水壶工作原理、常见故障

电热水壶主要是利用发热管的电阻丝产生热量，再将热量通过铝板传递到

壶身内进行加热的小家电。电热水壶最重要的功能自然是煮水，而加热的来

源自然是依靠底部的加热底座，以往不少电热水壶的加热底座由发热管组

成，但使用PTC加热元件代替发热管，可以有效防止因为干烧而出现的着火

危险，所以现在的电热水壶的加热底座多由PTC加热元件组成。

电热水壶工作原理

利用水沸腾时产生的水蒸汽使蒸汽感温元件的双金属片变形，并利用变形

通过杠杆原理推动电源开关，从而使电热水壶在水烧开后自动断电。其断电

是不可自复位的故断电后水壶不会自动再加热。

电热水壶接通电源5分钟左右后，水温逐步上升到100度，水开始沸腾，

水蒸汽使蒸汽感温元件的双金属片变形，顶开开关触点断开电源。如果蒸汽

开关失效，壶内的水会一直烧下去，直到水被烧干，发热元件温度急剧上

升，位于发热盘底部的有两个双金属片，会因为热传导作用温度急剧上升，

膨胀变形，断开电源。

通电后不加热，指示灯不亮，怎幺办？
