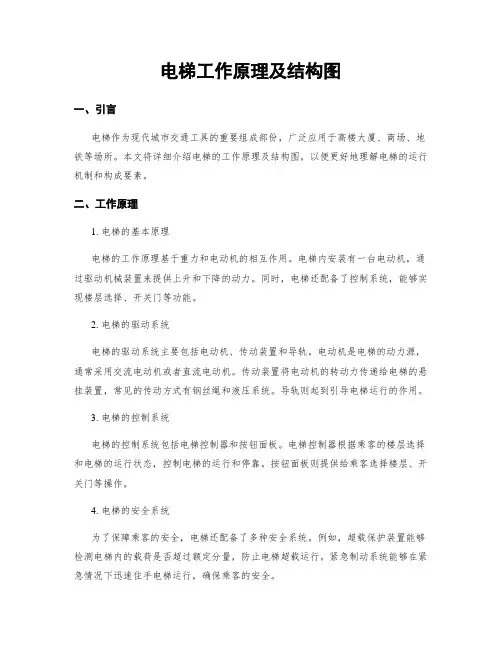

电梯工作原理及结构图一、引言电梯作为现代城市交通工具的重要组成部份，广泛应用于高楼大厦、商场、地铁等场所。
本文将详细介绍电梯的工作原理及结构图，以便更好地理解电梯的运行机制和构成要素。
二、工作原理1. 电梯的基本原理电梯的工作原理基于重力和电动机的相互作用。
电梯内安装有一台电动机，通过驱动机械装置来提供上升和下降的动力。
同时，电梯还配备了控制系统，能够实现楼层选择、开关门等功能。
2. 电梯的驱动系统电梯的驱动系统主要包括电动机、传动装置和导轨。
电动机是电梯的动力源，通常采用交流电动机或者直流电动机。
传动装置将电动机的转动力传递给电梯的悬挂装置，常见的传动方式有钢丝绳和液压系统。
导轨则起到引导电梯运行的作用。
3. 电梯的控制系统电梯的控制系统包括电梯控制器和按钮面板。
电梯控制器根据乘客的楼层选择和电梯的运行状态，控制电梯的运行和停靠。
按钮面板则提供给乘客选择楼层、开关门等操作。
4. 电梯的安全系统为了保障乘客的安全，电梯还配备了多种安全系统。
例如，超载保护装置能够检测电梯内的载荷是否超过额定分量，防止电梯超载运行。
紧急制动系统能够在紧急情况下迅速住手电梯运行，确保乘客的安全。
三、结构图以下是电梯的结构图，详细标注了电梯的各个组成部份和其相互关系。
（结构图见附件）1. 电动机：电梯的动力源，通过驱动机械装置提供上升和下降的动力。
2. 传动装置：将电动机的转动力传递给电梯的悬挂装置，通常采用钢丝绳或者液压系统。
3. 导轨：起到引导电梯运行的作用，确保电梯的平稳运行。
4. 电梯井道：电梯的运行空间，包括电梯轿厢和配重装置。
5. 轿厢：乘客乘坐的空间，内部配有按钮面板和指示灯。
6. 配重装置：平衡电梯的分量，确保电梯的平稳运行。
7. 门系统：包括轿厢门和楼层门，能够实现开关门的功能。
8. 控制系统：包括电梯控制器和按钮面板，用于控制电梯的运行和停靠。
9. 安全系统：包括超载保护装置和紧急制动系统，保障乘客的安全。

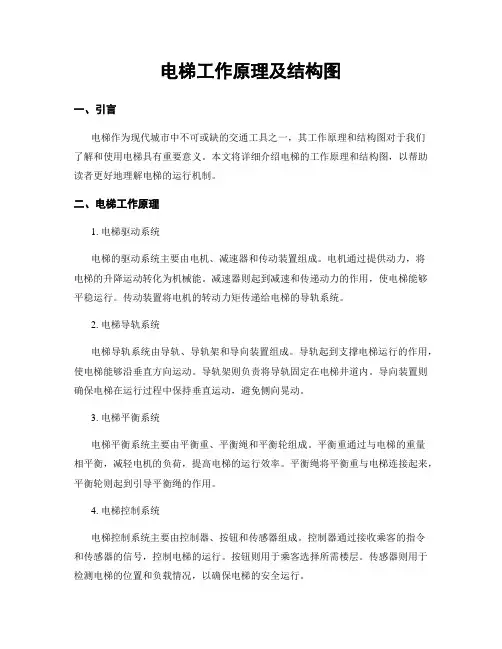

电梯工作原理及结构图一、引言电梯作为现代城市中不可或缺的交通工具之一，其工作原理和结构图对于我们了解和使用电梯具有重要意义。
本文将详细介绍电梯的工作原理和结构图，以帮助读者更好地理解电梯的运行机制。
二、电梯工作原理1. 电梯驱动系统电梯的驱动系统主要由电机、减速器和传动装置组成。
电机通过提供动力，将电梯的升降运动转化为机械能。
减速器则起到减速和传递动力的作用，使电梯能够平稳运行。
传动装置将电机的转动力矩传递给电梯的导轨系统。
2. 电梯导轨系统电梯导轨系统由导轨、导轨架和导向装置组成。
导轨起到支撑电梯运行的作用，使电梯能够沿垂直方向运动。
导轨架则负责将导轨固定在电梯井道内。
导向装置则确保电梯在运行过程中保持垂直运动，避免侧向晃动。
3. 电梯平衡系统电梯平衡系统主要由平衡重、平衡绳和平衡轮组成。
平衡重通过与电梯的重量相平衡，减轻电机的负荷，提高电梯的运行效率。
平衡绳将平衡重与电梯连接起来，平衡轮则起到引导平衡绳的作用。
4. 电梯控制系统电梯控制系统主要由控制器、按钮和传感器组成。
控制器通过接收乘客的指令和传感器的信号，控制电梯的运行。
按钮则用于乘客选择所需楼层。
传感器则用于检测电梯的位置和负载情况，以确保电梯的安全运行。
三、电梯结构图1. 电梯井道电梯井道是电梯运行的空间，通常由混凝土或钢结构构成。
井道内设有导轨、导轨架和安全门，以确保电梯的安全运行。
2. 电梯轿厢电梯轿厢是乘客乘坐的空间，通常由钢结构构成。
轿厢内设有按钮、指示灯和报警器，以方便乘客操作和提供安全保障。
3. 电梯门系统电梯门系统主要由门套、门扇和门机构组成。
门套用于固定门扇，门扇则用于乘客进出轿厢。
门机构则控制门的开关和运行。
4. 电梯安全系统电梯安全系统主要由限速器、安全钳和缓冲器组成。
限速器用于监测电梯的运行速度，当速度超过设定值时，限速器将触发制动装置，以确保电梯的安全停止。
安全钳则用于固定电梯轿厢，以防止意外坠落。
缓冲器则用于减缓电梯的冲击力，保护乘客的安全。

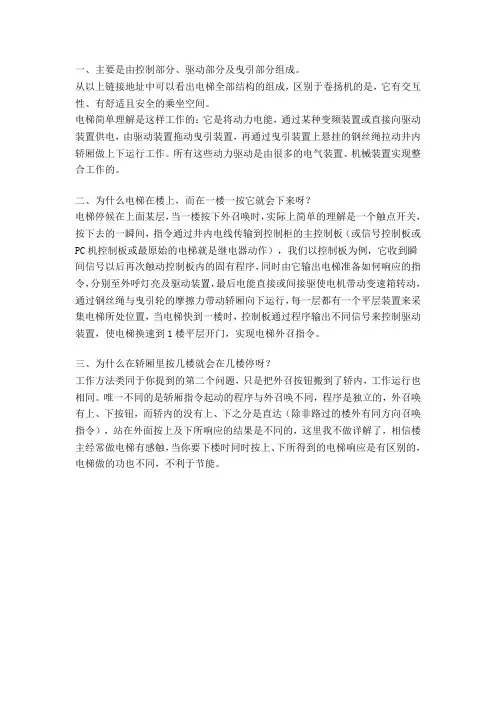

一、主要是由控制部分、驱动部分及曳引部分组成。
从以上链接地址中可以看出电梯全部结构的组成，区别于卷扬机的是，它有交互性、有舒适且安全的乘坐空间。
电梯简单理解是这样工作的：它是将动力电能，通过某种变频装置或直接向驱动装置供电，由驱动装置拖动曳引装置，再通过曳引装置上悬挂的钢丝绳拉动井内轿厢做上下运行工作。
所有这些动力驱动是由很多的电气装置、机械装置实现整合工作的。
二、为什么电梯在楼上，而在一楼一按它就会下来呀？
电梯停候在上面某层，当一楼按下外召唤时，实际上简单的理解是一个触点开关，按下去的一瞬间，指令通过井内电线传输到控制柜的主控制板（或信号控制板或PC机控制板或最原始的电梯就是继电器动作），我们以控制板为例，它收到瞬间信号以后再次触动控制板内的固有程序，同时由它输出电梯准备如何响应的指令，分别至外呼灯亮及驱动装置，最后电能直接或间接驱使电机带动变速箱转动，通过钢丝绳与曳引轮的摩擦力带动轿厢向下运行，每一层都有一个平层装置来采集电梯所处位置，当电梯快到一楼时，控制板通过程序输出不同信号来控制驱动装置，使电梯换速到1楼平层开门，实现电梯外召指令。
三、为什么在轿厢里按几楼就会在几楼停呀？
工作方法类同于你提到的第二个问题，只是把外召按钮搬到了轿内，工作运行也相同。
唯一不同的是轿厢指令起动的程序与外召唤不同，程序是独立的，外召唤有上、下按钮，而轿内的没有上、下之分是直达（除非路过的楼外有同方向召唤指令），站在外面按上及下所响应的结果是不同的，这里我不做详解了，相信楼主经常做电梯有感触，当你要下楼时同时按上、下所得到的电梯响应是有区别的，电梯做的功也不同，不利于节能。

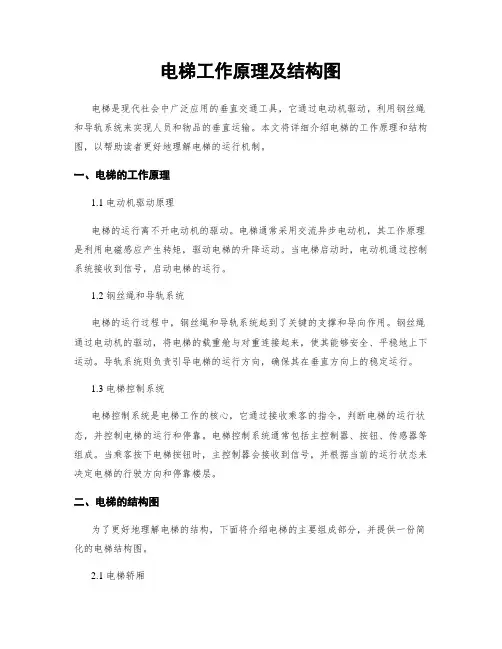

电梯工作原理及结构图电梯是现代社会中广泛应用的垂直交通工具，它通过电动机驱动，利用钢丝绳和导轨系统来实现人员和物品的垂直运输。
本文将详细介绍电梯的工作原理和结构图，以帮助读者更好地理解电梯的运行机制。
一、电梯的工作原理1.1 电动机驱动原理电梯的运行离不开电动机的驱动。
电梯通常采用交流异步电动机，其工作原理是利用电磁感应产生转矩，驱动电梯的升降运动。
当电梯启动时，电动机通过控制系统接收到信号，启动电梯的运行。
1.2 钢丝绳和导轨系统电梯的运行过程中，钢丝绳和导轨系统起到了关键的支撑和导向作用。
钢丝绳通过电动机的驱动，将电梯的载重舱与对重连接起来，使其能够安全、平稳地上下运动。
导轨系统则负责引导电梯的运行方向，确保其在垂直方向上的稳定运行。
1.3 电梯控制系统电梯控制系统是电梯工作的核心，它通过接收乘客的指令，判断电梯的运行状态，并控制电梯的运行和停靠。
电梯控制系统通常包括主控制器、按钮、传感器等组成。
当乘客按下电梯按钮时，主控制器会接收到信号，并根据当前的运行状态来决定电梯的行驶方向和停靠楼层。
二、电梯的结构图为了更好地理解电梯的结构，下面将介绍电梯的主要组成部分，并提供一份简化的电梯结构图。
2.1 电梯轿厢电梯轿厢是电梯运输乘客和物品的载体，通常由钢板制成。
轿厢内部设有按钮、指示灯、显示屏等设备，方便乘客操作和了解当前运行状态。
轿厢的尺寸和载重能力根据不同的需求而有所差异。
2.2 钢丝绳和对重钢丝绳是电梯运行过程中起到承重作用的重要部件。
一般情况下，电梯采用多股钢丝绳并行布置，以增加其承重能力和安全性。
对重则与轿厢通过钢丝绳相连，用于平衡轿厢的重量，确保电梯的平稳运行。
2.3 电动机和减速机电动机是电梯的动力源，通过控制电动机的转速和转向，实现电梯的升降运动。
减速机则起到减速和传递转矩的作用，将电动机的高速转动转换为轿厢的垂直运动。
2.4 导轨系统导轨系统是电梯运行过程中起到导向作用的重要组成部分。

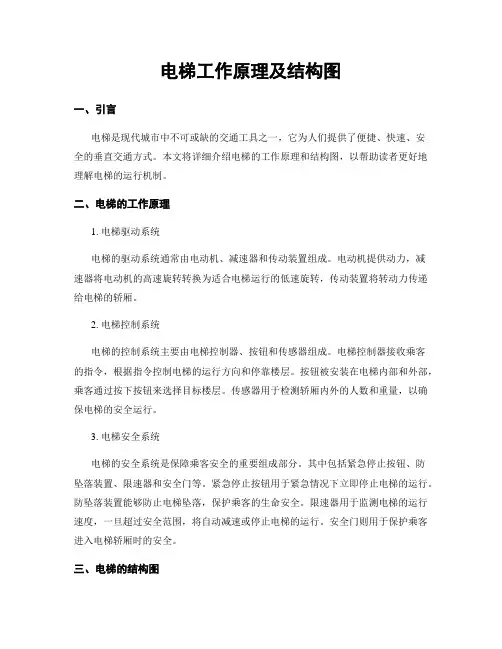

电梯工作原理及结构图一、引言电梯是现代城市中不可或缺的交通工具之一，它为人们提供了便捷、快速、安全的垂直交通方式。
本文将详细介绍电梯的工作原理和结构图，以帮助读者更好地理解电梯的运行机制。
二、电梯的工作原理1. 电梯驱动系统电梯的驱动系统通常由电动机、减速器和传动装置组成。
电动机提供动力，减速器将电动机的高速旋转转换为适合电梯运行的低速旋转，传动装置将转动力传递给电梯的轿厢。
2. 电梯控制系统电梯的控制系统主要由电梯控制器、按钮和传感器组成。
电梯控制器接收乘客的指令，根据指令控制电梯的运行方向和停靠楼层。
按钮被安装在电梯内部和外部，乘客通过按下按钮来选择目标楼层。
传感器用于检测轿厢内外的人数和重量，以确保电梯的安全运行。
3. 电梯安全系统电梯的安全系统是保障乘客安全的重要组成部分。
其中包括紧急停止按钮、防坠落装置、限速器和安全门等。
紧急停止按钮用于紧急情况下立即停止电梯的运行。
防坠落装置能够防止电梯坠落，保护乘客的生命安全。
限速器用于监测电梯的运行速度，一旦超过安全范围，将自动减速或停止电梯的运行。
安全门则用于保护乘客进入电梯轿厢时的安全。
三、电梯的结构图电梯的结构图主要包括电梯轿厢、电梯井道、导轨系统、平衡系统和门系统等组成。
1. 电梯轿厢电梯轿厢是乘客乘坐的空间，它由钢板制成，具有足够的强度和稳定性。
轿厢内部通常设置有按钮、指示灯和紧急通话设备等。
2. 电梯井道电梯井道是电梯轿厢上下移动的空间，它由混凝土或钢结构构成，确保电梯的稳定运行。
井道内部设置有导轨和平衡系统。
3. 导轨系统导轨系统由导轨和导轨架组成，用于支撑和引导电梯轿厢的运行。
导轨通常采用T型或U型结构，以确保轿厢的平稳运行。
4. 平衡系统平衡系统主要由平衡重和平衡绳组成。
平衡重通过平衡绳与电梯轿厢相连，起到平衡电梯重量的作用，使电梯能够平稳运行。
5. 门系统门系统包括轿厢门和层门。
轿厢门用于乘客进出电梯轿厢，层门用于隔离电梯轿厢和楼层走廊，确保乘客的安全。
