液压压榨机液压工作原理

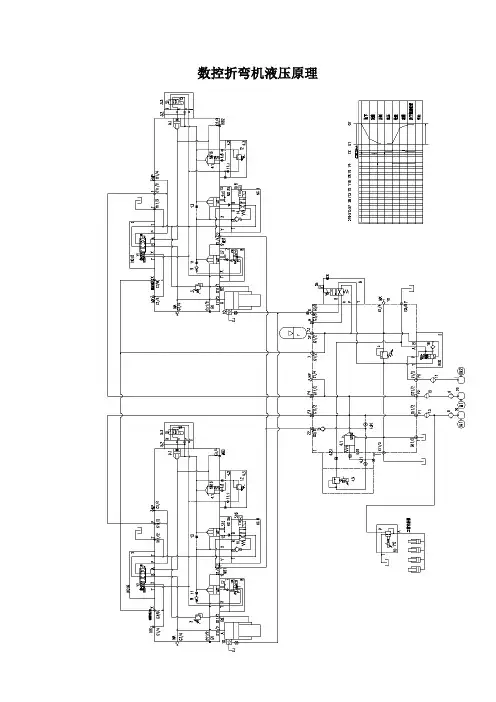

数控折弯机液压原理

该液压阀组是专为2500T以下电液同步折弯机配套使用。采用闭环同步控制系统，抗偏载能力强，同步精度高。

该液压控制系统由四部分组成：

1、压力控制块：主要由比例压力阀(4.3)、二通插装阀（4.1）安全阀（3）、电磁换向阀（6）、蓄能器充液阀（2）、蓄能器（7）等组成。

2、同步控制块：主要由比例伺服阀（2），背压阀（二通插装阀（4.1）、盖板(4.2)和先导式压力阀（4.3）组合）、控制快下和工进转换的方向控制阀（二通插装阀（5.1）、盖板(5.2)和换向阀（5.3）组合）、方向控制阀（二通插装阀（7）、盖板(7.1)和球阀(8)组合）、带位置监控的安全阀（带位置监控的二通插装阀（15、和换向阀（16）组合）。安全阀（3）等组成。

3、充液阀

4、工作台补偿控制阀。

原理说明（参照液压原理图和动作顺序图）

一、压力控制块：具有二方面的功能。1、由比例压力阀（4.3）控制二通插装阀（4.1）来调节主泵的压力，即液压系统压力。以满足折弯力的要求。2、由控制泵和蓄能器为控制油路提供油源，即为充液阀的工作和同步块上比例伺服阀提供控制油，启动控制油泵，通过调节蓄能器充液阀（2）（高压140bar，低压120bar），向蓄能器充液，当控制系统压力≥设定的140bar时，控制油泵卸荷。当压力降到设定的120bar时，油泵再向蓄能器供油，直到使蓄能器中油压升至设定的140bar。压力阀（3）是安全阀，控制该系统的最高压力。

二、同步控制块：用来实现折弯机的工作循环（快下—工进—保压—快速返回）

1、快下：给比例压力阀（4.3）Y4电压（20%～30%），电磁换向阀（5.3）Y5得电，电磁球阀（8）Y8得电，电磁阀（16）Y16得电，给比例伺服阀正电压（80%左右），由于滑块自重快速下降，油液一路通过充液阀吸入油缸上腔，另一路油液油泵排出的油液经比例伺服阀（2）（P→B）同时进入油缸上腔。油缸下腔的油液通过二通插装阀（带位置监控）（7）（B→A）、带位置监控的安全阀（15）（B→A）、二通插装阀（5.1）（B→A）、比例伺服阀（2）（A→T）、回油箱。滑块快下速度可通过调节比例伺服阀的控制电压控制比例伺服阀开口而得到不同速度。

— — 1 —1 — 压榨机设备及基本原理

1.压榨机的结构特点：

（1）压榨机是一个由液压驱动的、连续运转的自动压滤机。

（2）压榨机结构简单，占地面积小，操作方便，易于维修。

（3）液压元件均采用国外进口元件。

（4）榨螺采用无缝钢管，其表面光滑，易清洗，不易损坏；榨螺、油缸、油管等均采用不锈钢材料制造。

（5）液压系统由油路组成，分为供油系统和回油系统两部分。

压滤机的工作原理是：在压力的作用下，物料被从料斗中挤压到滤板上，从而使物料与液体分离。从压榨板的表面向内看，物料的流动状态可以分为三种：流动、回流、表面流动。由料斗进入进料装置时，液体从进料管进入榨螺与榨螺连接并在螺槽内进行旋转；液体进入榨螺与榨螺连接并在螺槽内进行旋转；液体在压榨板与出料管之间流动。由出料管进入压榨室的液体，由于受到压力而向外喷出，产生负压将液体吸入滤板或经滤板进入溢流口排出。

液压压力机工作原理介绍

液压压力机是利用液体来传递压力的机械设备，液体遵循帕斯卡定律在密闭容器中传递压力。液压压力机工作原理是先油泵将液压油输送到集成插装阀块上，然后通过各个溢流阀和单向阀把液压油分配到上腔或者是下腔油缸，这时在高压油的作用下油缸将进行运动。液压压力机液压传动系统由控制机构、执行机构、动力机构、辅助机构与工作介质组成。液压压力机可用于各种可塑性材料的压力加工和成形，如不锈钢板钢板的挤压、弯曲、拉伸及金属零件的冷压成形，同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。

液压压力机工作通常采用油泵作为动力机构，一般为积式油泵。液压压力机为了满足执行机构运动速度的要求， 选用一个油泵或多个油泵。低压【油压小于2.5MP】用齿轮泵；中压【油压小于6.3MP】用叶片泵；高压【油压小于32.0MP】用柱塞泵。液压压力机工作液压控制可采用插装阀集成系统，动作可靠，使用寿命长，液压冲击小，减少了连接管路与泄露点，或普通液压控制两种，液压压力机具有广泛的通用性，适用于各种塑性材料的加工和成形，如挤压、弯曲、折边、拉伸等；同时也可用于各种塑料、粉末制品的压制成形。此外液压压力机可以用于制品的校正、压装和整形等。

压榨工作原理

压榨工作原理是指在机械压力的作用下，通过对物料施加持续压力来提取其中的液体或浸醋。它主要通过以下几个步骤来完成。

首先，物料被放置在压榨设备中，设备通常由一个压榨室和一个压榨机构组成。物料可能是固体，如果实或植物种子，也可能是含液体的物质，如糖浆或提取物。

接下来，压榨室关闭，开始施加机械压力。这个压力可以通过液压系统、气压系统或机械装置来提供。当压榨力逐渐增加时，物料中的液体会被挤出。

然后，被挤出的液体经过滤器或分离装置进行分离，以去除固体颗粒或其他杂质。这可以是通过离心分离、过滤或其他物理方法实现的。

最后，分离后的液体被收集并进行后续处理，例如过滤、浓缩或提纯。剩余的固体废料通常会被丢弃或进一步处理，以减少对环境的影响。

整个压榨过程中的压力、时间和温度等因素可以根据物料的特性和所需的产品质量进行调整。压榨工作原理通过机械力的应用将物料中的液体分离出来，从而实现对液体的提取或浸醋的目的。
