施工现场平面布置图及说明第一节施工平面布置说明一、施工总平面的总体规划1、在满足施工条件，尽量节约施工用地，满足施工需要和文明施工的前提下，对施工总平面布置进行合理规划，同时保证场内交通运输畅通和满足施工对材料存放要求，最大限度地减少场内运输。
2、为便于工程文明施工管理，结合本工程现场条件，将宿舍区、办公区、材料堆放区分开，各区根据自身特点制定不同的管理制度。
3、根据场地实际合理地进行布局，材料及构件按现场布置图规定设置堆放，并随不同施工阶段调整。
二、施工总平面的管理1、施工平面科学管理的关键是科学的规划和周密详细的计划，在进度网络计划基础上形成材料、机械、劳动力的进退场，垂直运输、安装网络计划，充分均衡利用平面为目标，制定平面管理实施计划。
2、根据工程进度计划的实施及调整情况，分阶段发布平面管理实施计划，包含时间计划表、责任人、执行标准、奖罚标准。
计划执行中，定期召开调度会，以充分协调、研究后，发布计划调整书。
3、施工平面管理由项目经理负责，由项目管理部、材料管理部、综合办公室实施，按平面分片包干管理措施进行管理，建立保卫保安制度,落实区域责任制。
4、施工现场建立文明、安全、用电、卫生、消防等管理制度，大门入口处,设置“五牌一图”，施工作业人员进入现场全部佩带胸卡,由保安人员确认后方可进入。
5、在施工现场显眼处放置安全生产,文明施工的标志及操作规程，消防设施齐全有效，所有施工人员均会正确使用消防器材，场地硬化、平整无积水，并作好明沟排水排污措施。
6、建筑材料分类、分规格堆放，并作好标识，现场构件保管将依据标准采取必要的防雨、防潮、防晒、防火、防爆、防损坏等措施，机械布置整齐有序,保持道路畅通；现场的排水、排污应埋设排水管。
第二节临时设施布置计划一、临时设施布置原则临时设施布置要符合国家和郑州市安全文明的有关规定。
施工现场临时设施搭设及供水、供电、卫生、生活设施的布置，均先绘制平面布置图报甲方或总承包方批准后进行。

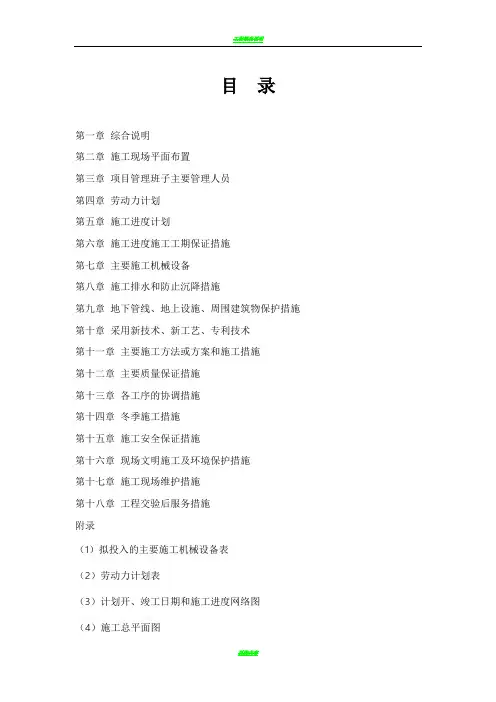

目录第一章综合说明第二章施工现场平面布置第三章项目管理班子主要管理人员第四章劳动力计划第五章施工进度计划第六章施工进度施工工期保证措施第七章主要施工机械设备第八章施工排水和防止沉降措施第九章地下管线、地上设施、周围建筑物保护措施第十章采用新技术、新工艺、专利技术第十一章主要施工方法或方案和施工措施第十二章主要质量保证措施第十三章各工序的协调措施第十四章冬季施工措施第十五章施工安全保证措施第十六章现场文明施工及环境保护措施第十七章施工现场维护措施第十八章工程交验后服务措施附录（1）拟投入的主要施工机械设备表（2）劳动力计划表（3）计划开、竣工日期和施工进度网络图（4）施工总平面图（5）临时用地表第一章综合说明1.1 工程概况某镇、某口镇、咸水沽镇天然气管线切改工程分为三段分别是：津南区辛庄示范镇安居区45km次高压天然气管线局部切改工程，工程地点位于津沽公路以南、机场南延线以西地域。
切改管道全长658米，管径：DN500；津南区北闸口镇新老45km○次高压天然气管线切改工程，工程地点位于津岐公路（大沽排污河-塘津高速）以东。
工程管道起点在大沽排污河现状45km次高压天然气管线处，终点止于塘津高速以北的现状45km次高压天然气管线处，切改管道：新45km全长2.97公里，管径DN400；老45km全长4.18公里，管径DN500。
津南区咸水沽镇45km次高压天然气管线局部切改工程，工程地点位于津岐公路以东、体育场路以南、南环线以北、东侧毗邻普明里居住区。
全长916米，管径：DN500。
1.2 编制依据1.2.1 招标文件天津市燃气集团有限公司津南区辛庄镇、北闸口镇、咸水沽镇天然气管线切改工程施工招标文件（编号：12112009124011）1.2.2 施工图天津市煤气工程设计院设计的津南区辛庄镇、北闸口镇、咸水沽镇天然气管线切改工程施工图纸1.2.3 执行标准及规范（1）《城镇燃气输配工程施工及验收规范》（CJJ33-2005）（2）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923）（3）《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）（4）《钢管环缝熔化焊对接接头射线透照工艺和质量分级》（GB12605）（5）《钢制焊接燃气管道施工技术要求》（Q/MYJ01-2005）1.3 主要经济技术指标1.3.1 质量目标施工过程中发扬公司的创优精神，质量管理达到ISO9002 标准规定的要求，工程质量合格率100%，达到优良标准。

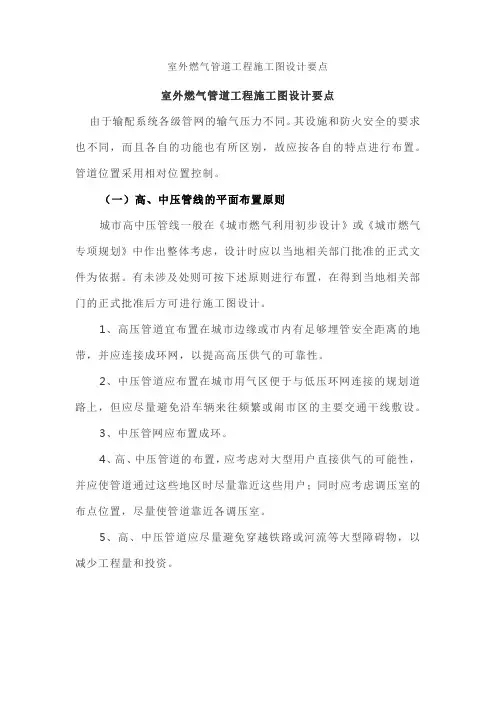

室外燃气管道工程施工图设计要点室外燃气管道工程施工图设计要点由于输配系统各级管网的输气压力不同。
其设施和防火安全的要求也不同，而且各自的功能也有所区别，故应按各自的特点进行布置。
管道位置采用相对位置控制。
（一）高、中压管线的平面布置原则城市高中压管线一般在《城市燃气利用初步设计》或《城市燃气专项规划》中作出整体考虑，设计时应以当地相关部门批准的正式文件为依据。
有未涉及处则可按下述原则进行布置，在得到当地相关部门的正式批准后方可进行施工图设计。
1、高压管道宜布置在城市边缘或市内有足够埋管安全距离的地带，并应连接成环网，以提高高压供气的可靠性。
2、中压管道应布置在城市用气区便于与低压环网连接的规划道路上，但应尽量避免沿车辆来往频繁或闹市区的主要交通干线敷设。
3、中压管网应布置成环。
4、高、中压管道的布置，应考虑对大型用户直接供气的可能性，并应使管道通过这些地区时尽量靠近这些用户；同时应考虑调压室的布点位置，尽量使管道靠近各调压室。
5、高、中压管道应尽量避免穿越铁路或河流等大型障碍物，以减少工程量和投资。
注：a. 如果对燃气管道采取行之有效的保护措施，δ＜9.5mm的燃气管道也可采用表中B行的水平净距。
b. 水平净距是指管道外壁到建筑物出地面处外墙面的距离。
建筑物是指平常有人的建筑物。
c. 当燃气管道压力与表中数不同时，可采用直线方程内插法确定水平净距。
3、高压燃气管道的布置应符合下列要求：①高压燃气管道不宜进入城市四级地区；不宜从县城、卫星城、镇或居民居住区中间通过。
②高压燃气管道不应通过军事设施、易燃易爆品仓库、国家重点文物保护单位的安全保护区、飞机场、火车站、海（河）港码头。
当受条件限制管道必须在本款所列区域通过时，必须采取安全防护措施。
③高压燃气管道宜采用埋地方式敷设。
当个别地段需要采用架空敷设时，必须采取安全防护措施。
④高压燃气管道阀门的设置：a. 在高压燃气干管上，应设置分段阀门；分段阀门的最大间距：以四级地区为主的管段不应大于8km；以三级地区为主的管段不应大于13 km；以二级地区为主的管段不应大于24 km；以一级地区为主的管段不应大于32 km。
燃气工程施工图设计说明一、概述xx县xx库区移民生态工业园属于xx工程后续工作总体规划中的一部分，本项目所在地目前无气源厂、储配站和燃气管网等燃气设施，项目属于新建燃气工程，气源来自xx至xx的xx—xx—xx—xx的天然气长输管线，从输往xx的天然气管线在xx镇和xx镇境内的开口处设立交接点位置，其管线气源来自xx市xx天然气公司。
本次为xx县移民生态工业园xx路B段天然气管道施工图设计。
二、设计依据1.《城镇燃气设计规范》GB50028-20062.《城镇燃气输配工程施工及验收规范》CJJ33-20053.《聚乙烯燃气管道工程技术规程》CJJ63-20084.《现场设备、工业管道焊接工程施工及验收规范》GB50236-985.《埋地钢质管道聚乙烯防腐层技术标准》SY/T0413-20026.《城镇燃气埋地钢质管道腐蚀控制技术规程》CJJ95-2003。
7.《燃气用埋地聚乙烯管材》GB15558·1-20038.《燃气用埋地聚乙烯管件》GB15558·2-20059. 《钢制对焊无缝管件》GB12459-200510.《输送流体用无缝钢管》GB／T 8163-200811. xx市xxxx库区移民生态工业园控制性详细规划燃气规划12. 建设单位有关意见、委托及有关基础资料。
三、设计范围及内容根据各相关规划资料及以当地燃气公司协调，本次设计道路沿线燃气主管管径为De160、De90,，支管留头管径为De90，结合考虑周边地块的土地使用情况和开发功能，各路口均预留支管，方便周边用户用气。
主管及支管具体管位详见平面图。
本工程燃气管道预留头可根据甲方要求及道路两侧地块发展需求相应调整。
留头处应堆土至埋深符合有关规范要求。
道路沿线相交路口有现状管线，设计中对燃气管与其它管线不能满足规范要求处采取砌筑隔墙，加管沟等方法对燃气管进行保护，材料量以实际发生量计。
其中砌筑隔墙主要用在与通信管间距不满足规范要求处。
