FTTH下华为HG8240R设备配置

一、设置电脑IP地址为192.168.100.X（2－254），到IE浏览器地址栏输192.168.100.1出现下面页面，用户名为telecomadmin，密码为admintelecom,选择中文，点“登录”；

二、 进入配置页面后，到OLT上注册ONU设备，先选择“系统工具”下“ONT认证”，在LOID处输入工单上LOID（郴州一般为73500XXXXX命名），密码可以为空或随便输，再点击“应用”，如图

如果OLT上已经根据系统工单，已配置好LOID等相关数据，操作完这一步，1分钟后，光猫上PON灯就会常亮，表示已注册成功。

注：宽带和IPTV数据都是由OLT下发，只要配置LOID设备一注册上，业务就可以用，目前根据集团公司规定，宽带接光猫LAN3和LAN4，IPTV接LAN1和LAN2，LAN2方便用户加装第二台IPTV，必须按规范来配置数据。

三、 配置语音数据：

1、 创建WAN语音路由，配置语音VLAN、优先等级、服务类型等，点击“WAN”，语音优先级为6，现郴州规范语音VLAN为3900，服务类型为VOIP，设备好点击“应用”，如图

2、 点击“路由”，启用设置好的路由，如图

在开启默认路由处打上勾，点“应用”。

3、 点击“语音”，在“基本语音配置”中配置接口基本参数，包括软交换服务器地址、域名等信息，郴州软交换服务器地址为172.35.0.1，全市统一，域名信息根据工单上所提供，一般为7359100XXXXXX命名，具体如图：

注册方式要选域名，数图匹配模式选择最小匹配，RTP TID索引输RTP/1，信令端口选择创建那一条路由，点击“应用”。

再配置用户基本参数，终端1为 aaln/0，如图

点击“应用”。 4、 配置完所有参数，到“系统工具”中的“配置文件”，点击“保存配置”，保存所有配置参数。

四、 查看状态

1、 查看光路损耗状态（华为光猫带光路损耗功能），点开“状态”下的“光模块信息”，接收光功率就会显示光路的损耗情况，发送光功率显示OLT发光情况，如图：

2、 查看路由是否启用，如果能够正常获取到软交换分配的地址，一般地址为172.35.x.x，说明OLT数据和光猫配置没问题，如图：

3、 查看语音注册情况，判断电话是否正常，用户状态如果显示注册成功，说明域名配置正确电话是好的，如图

Telnet 192.168.100.1 Root/admin

Get port config portid x(x=1-4)

Vlan 1001 优先级0

合集下载

hg8240f参数

hg8240f参数

hg8240f参数

HG8240F是华为公司推出的一款光纤猫产品，广泛应用于光纤接入网络中。作为一款性能稳定、功能丰富的设备，HG8240F在光纤网络中起到了重要的作用。

HG8240F具备高速传输能力。它支持GPON技术，能够实现光纤网络的高速传输，满足用户对网络速度的需求。同时，HG8240F还支持下行速率高达2.5Gbps，上行速率高达1.25Gbps，保证了用户在使用网络时的畅快体验。

HG8240F具备良好的兼容性。它采用了华为自主研发的芯片，支持多种光纤接入方式，如EPON、GPON等，可以适配不同光纤网络的接入需求。这种兼容性使得HG8240F可以在不同的网络环境中灵活应用，为用户提供更加便利的网络服务。

HG8240F还具备强大的安全性能。它支持多种安全认证机制，如AES加密、MAC地址过滤等，保障用户的网络安全。同时，HG8240F还具备防火墙功能，可以有效防止网络攻击，保护用户的隐私和数据安全。

HG8240F拥有丰富的接口和功能。它提供4个千兆以太网口，可以连接多个设备，满足用户多设备接入的需求。同时，HG8240F还支持VoIP语音功能，用户可以通过该设备进行语音通信，实现语音服务的便利。

HG8240F还支持远程管理功能。用户可以通过Web界面或命令行界面进行设备的配置和管理，方便快捷。同时，HG8240F还支持TR069协议，可以实现远程自动配置和管理，为网络运营商提供了更加便捷的维护方式。

总的来说，HG8240F作为一款光纤猫产品，具备了高速传输能力、良好的兼容性、强大的安全性能、丰富的接口和功能，以及远程管理功能。它可以满足用户对网络速度、稳定性、安全性和便利性的要求，为用户提供高质量的网络服务。

在光纤接入网络中，HG8240F扮演着重要的角色。它的出现使得光纤网络的应用更加广泛，用户能够享受到更快、更稳定、更安全的网络体验。随着光纤网络的普及和发展，HG8240F将在更多的领域发挥作用，为用户带来更好的网络服务。

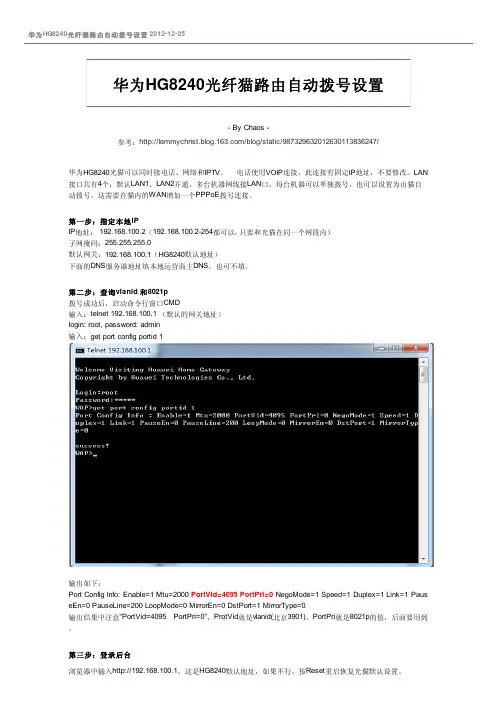

华为HG8240光纤猫路由自动拨号设置

华为HG8240光纤猫路由自动拨号设置

华为HG8240

光纤猫路由自动拨号设置 2012-12-25

华为HG8240

光纤猫路由自动拨号设置

- By Chaos -

参考：/blog/static/987329632012630113836247/

华为HG8240

光猫可以同时接电话、网络和IPTV

。

电话使用VOIP

连接，此连接有固定IP

地址，不要修改。LAN

接口共有4

个，默认LAN1

、LAN2

开通，多台机器网线接LAN

口，每台机器可以单独拨号，也可以设置为由猫自

动拨号，这需要在猫内的WAN

增加一个PPPoE

拨号连接。

第一步：指定本地IP

IP

地址： 192.168.100.2

（192.168.100.2-254

都可以,

只要和光猫在同一个网段内）

子网掩码：255.255.255.0

默认网关：192.168.100.1

（HG8240

默认地址）

下面的DNS

服务器地址填本地运营商主DNS

，也可不填。

第二步：查询vlanid

和8021p

拨号成功后，启动命令行窗口CMD

输入：telnet 192.168.100.1

（默认的网关地址）

login: root, password: admin输入：get port config portid 1

输出如下：

Port Config Info: Enable=1 Mtu=2000 PortVid=4095 PortPri=0 NegoMode=1 Speed=1 Duplex=1 Link=1 Paus

eEn=0 PauseLine=200 LoopMode=0 MirrorEn=0 DstPort=1 MirrorType=0

输出结果中注意“PortVid=4095 PortPri=0”

，ProtVid

就是vlanid(

北京3901)

，PortPri

就是8021p

的值，后面要用到

。

第三步：登录后台

浏览器中输入http://192.168.100.1

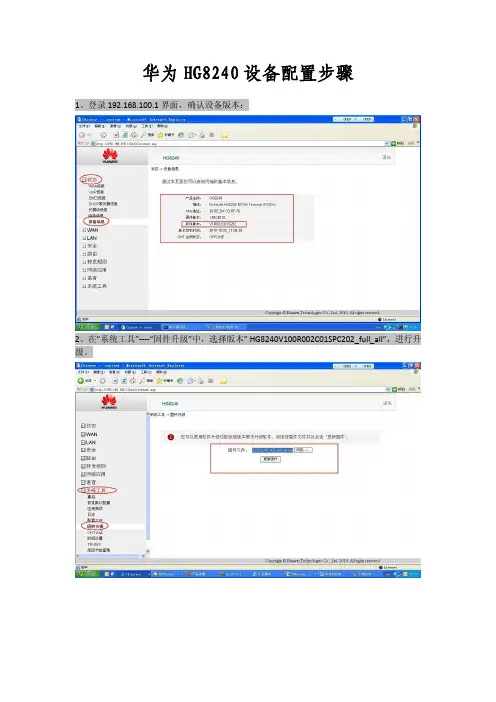

华为HG8240设备配置文档

华为HG8240设备配置文档

华为HG8240设备配置步骤

1、登录192.168.100.1界面，确认设备版本： 2、在”系统工具”----“固件升级”中，选择版本” HG8240V100R002C01SPC202_full_all”，进行升

级。

3、在”WAN”----“WAN配置”，新建VOIP配置，具体如下，且IP地址、子网掩码、默认网关

均按照Epon资源系统进行设置。

注意点：1）服务类型只选VOIP。

2）优先级为7（802.1选7）。

3）使用静态IP地址。

4、在”LAN”----”LAN口工作模式”中，勾选LAN1至LAN4口，并应用。

注意点：无需配置（选钩）LAN。

5、在”路由”----“默认路由配置”中，选择默认路由为VOIP，并应用。

注意点：无需配置（选钩）默认路由。

6、在”语音”----“VOIP界面配置”中，输入网调相关参数。

注意点：1）MID格式选域名。

2）数图匹配选最小匹配。

3）RTPTID前缀配置为：RTP/4000

4）RTP TID起始数字为：0。

5）设备名：无需配置。

7、在在”语音”----“VOIP用户配置”中，配置如下信息。

注意点：终端名与关联物理端口需一一对应。

即：ONU110C/0 与 端口1 关联；ONU110C/1 与 端口2 关联。并使能。

8、在”系统工具”----“ONT认证”中，认证模式选”KEY”,在华为认证KEY中填写SN号。

9、在”系统工具”----“配置文件”中，点击”保存配置”，将配置信息保存到flash中。

10、在”状态”----“VOIP信息”中，点击”重启语音”。查看用户状态及接口状态。

11、在”状态”----“WAN信息”中,查看用户状态及接口状态。查看WAN状态。 12、、在”系统工具”----“连接测试”中，配置网关地址，点击开始。测试能否PING通网关。

注释：以上配置针对普通家庭用户，面向简单宽带、语音应用。如针对政企用户，配置需要调整。以具体

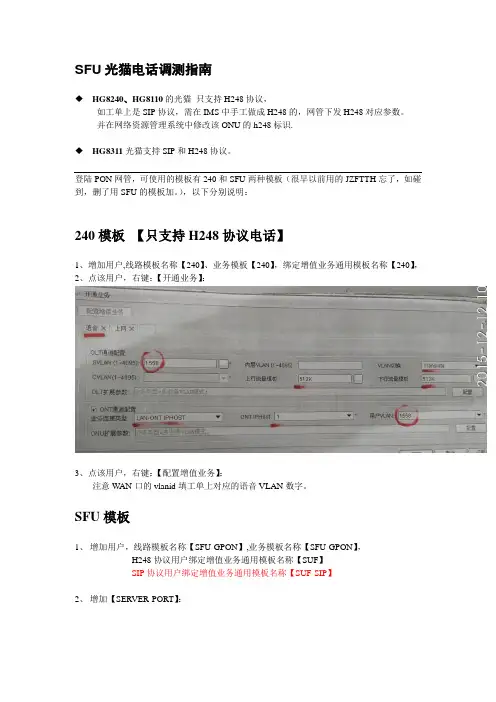

SFU光猫电话调测指南-华为
