Modbus通讯协议详解(1)

作者： 来源于： 发布时间：2006-11-28 16:22:00 工业控制已从单机控制走向集中监控、集散控制,如今已进入网络时代,工业控制器连网也为网络管理提供了方便。Modbus就是工业控制器的网络协议中的一种。

一、 Modbus 协议简介

Modbus 协 议是应用于电子控制器上的一种通用语言。通过此协议,控制器相互之间、控制器经由网络（例如以太网）和其它设备之间可以通信。它已经成为一通用工业标准。 有了它,不同厂商生产的控制设备可以连成工业网络,进行集中监控。此协议定义了一个控制器能认识使用的消息结构,而不管它们是经过何种网络进行通信的。它 描述了一控制器请求访问其它设备的过程,如果回应来自其它设备的请求,以及怎样侦测错误并记录。它制定了消息域格局和内容的公共格式。

当在一 Modbus网络上通信时,此协议决定了每个控制器须要知道它们的设备地址,识别按地址发来的消息,决定要产生何种行动。如果需要回应,控制器将生成反馈 信息并用Modbus协议发出。在其它网络上,包含了Modbus协议的消息转换为在此网络上使用的帧或包结构。这种转换也扩展了根据具体的网络解决节地

址、路由路径及错误检测的方法。

1、在Modbus网络上转输

标准的Modbus口是使用一RS-232C兼容串行接口,它定义了连接口的针脚、电缆、信号位、传输波特率、奇偶校验。控制器能直接或经由Modem组网。

控制器通信使用主—从技术,即仅一设备（主设备）能初始化传输（查询）。其它设备（从设备）根据主设备查询提供的数据作出相应反应。典型的主设备：主机和可编程仪表。典型的从设备：可编程控制器。

主设备可单独和从设备通信,也能以广播方式和所有从设备通信。如果单独通信,从设备返回一消息作为回应,如果是以广播方式查询的,则不作任何回应。Modbus协议建立了主设备查询的格式：设备（或广播）地址、功能代码、所有要发送的数据、一错误检测域。

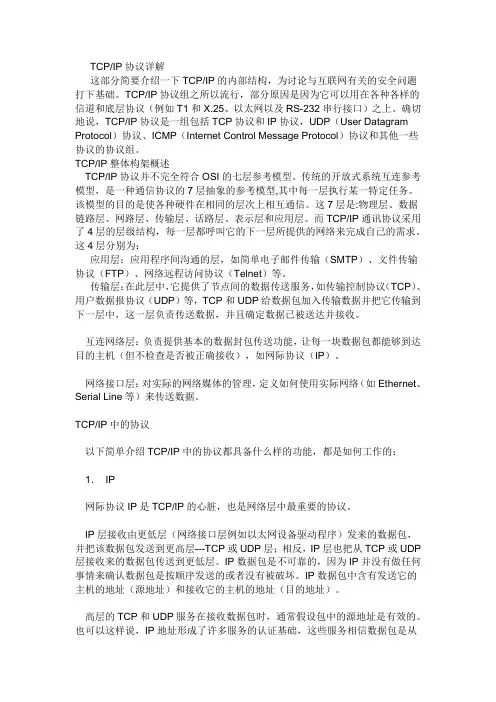

TCP/IP协议详解

这部分简要介绍一下TCP/IP的内部结构，为讨论与互联网有关的安全问题打下基础。TCP/IP协议组之所以流行，部分原因是因为它可以用在各种各样的信道和底层协议（例如T1和X.25、以太网以及RS-232串行接口）之上。确切地说，TCP/IP协议是一组包括TCP协议和IP协议，UDP（User Datagram

Protocol）协议、ICMP（Internet Control Message Protocol）协议和其他一些协议的协议组。

TCP/IP整体构架概述

TCP/IP协议并不完全符合OSI的七层参考模型。传统的开放式系统互连参考模型，是一种通信协议的7层抽象的参考模型,其中每一层执行某一特定任务。该模型的目的是使各种硬件在相同的层次上相互通信。这7层是:物理层、数据链路层、网路层、传输层、话路层、表示层和应用层。而TCP/IP通讯协议采用了4层的层级结构，每一层都呼叫它的下一层所提供的网络来完成自己的需求。这4层分别为：

应用层：应用程序间沟通的层，如简单电子邮件传输（SMTP）、文件传输协议（FTP）、网络远程访问协议（Telnet）等。

传输层：在此层中，它提供了节点间的数据传送服务，如传输控制协议（TCP）、用户数据报协议（UDP）等，TCP和UDP给数据包加入传输数据并把它传输到下一层中，这一层负责传送数据，并且确定数据已被送达并接收。

互连网络层：负责提供基本的数据封包传送功能，让每一块数据包都能够到达目的主机（但不检查是否被正确接收），如网际协议（IP）。

网络接口层：对实际的网络媒体的管理，定义如何使用实际网络（如Ethernet、Serial Line等）来传送数据。

TCP/IP中的协议

以下简单介绍TCP/IP中的协议都具备什么样的功能，都是如何工作的：

1． IP

网际协议IP是TCP/IP的心脏，也是网络层中最重要的协议。

三方协议书的定义

三方协议书，三方是指毕业生、用人单位和毕业生所在院校。三方协议是《全国普通高等学校毕业生就业协议书》的简称，它是明确三方在毕业生就业工作中的权利和义务的书面表现形式，能解决应届毕业生户籍、档案、保险、公积金等一系列相关问题。协议在毕业生到单位报到、用人单位正式接收后自行终止。

三方协议书的制定依据

普通高等学校毕业生就业工作暂行规定》第24条规定：“经供需见面和双向选择后，毕业生、用人单位和高等学校应当签订毕业生就业协议书，作为制定就业计划和派遣的依据。未经学校同意，毕业生擅自签订的协议无效。”但我国《劳动法》、《劳动合同法》、《就业促进法》、《劳动争议调解仲裁法》对三方协议均无规定。

三方协议的签订程序通常是这样的，大学生和用人单位就该学生毕业后去该单位工作的有关事项达成一致之后，首先是大学生领取就业协议书并如实填写基本情况和应聘意见并签名；然后由用人单位签订意见；最后由学校就业指导中心或者就业主管部门签订意见。

三方协议是毕业生就业制度改革的产物

在20世纪90年代之前，我国的大学毕业生都是由国家统一分配的，因为是国家统一计划分配就没有必要签订由毕业生、用人单位、学校三方参与的就业协议。那个时期在大学生就业过程中起着至关重要作用的是派遣证。

随着我国大学毕业生就业制度改革的进行，大学毕业生的就业制度由原来的国家统一计划分配逐渐向市场化方向转变。政府和学校的毕业生就业指导部门鼓励和引导大学毕业生自主就业，在自愿、平等的原则下与用人单位就毕业后的工作问题达成一致。在毕业生就业工作从计划走向市场的过程中，在毕业生就业完全市场化还没有实现的情况下，政府和学校需要一个过渡性的手段来对大学生的就业过程进行监管，三方协议就是这种需要下的产物。

从法律性质上讲，“三方协议”是民法、合同法上的“预约”，而入职用人单位后签订的劳动合同才是受劳动法律调整的“本约”。因此“三方协议”原则上适用我国民法和合同法，但也不能违反我国劳动法律、法规和相关就业政策。

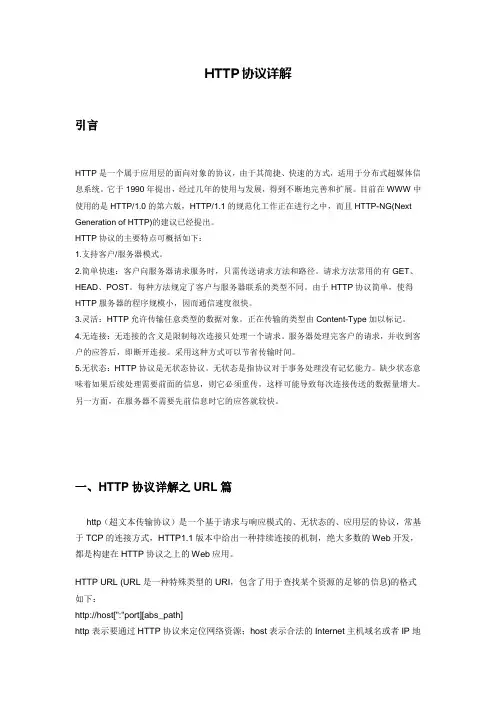

HTTP协议详解

引言

HTTP是一个属于应用层的面向对象的协议，由于其简捷、快速的方式，适用于分布式超媒体信息系统。它于1990年提出，经过几年的使用与发展，得到不断地完善和扩展。目前在WWW中使用的是HTTP/1.0的第六版，HTTP/1.1的规范化工作正在进行之中，而且HTTP-NG(Next

Generation of HTTP)的建议已经提出。

HTTP协议的主要特点可概括如下：

1.支持客户/服务器模式。

2.简单快速：客户向服务器请求服务时，只需传送请求方法和路径。请求方法常用的有GET、HEAD、POST。每种方法规定了客户与服务器联系的类型不同。由于HTTP协议简单，使得HTTP服务器的程序规模小，因而通信速度很快。

3.灵活：HTTP允许传输任意类型的数据对象。正在传输的类型由Content-Type加以标记。

4.无连接：无连接的含义是限制每次连接只处理一个请求。服务器处理完客户的请求，并收到客户的应答后，即断开连接。采用这种方式可以节省传输时间。

5.无状态：HTTP协议是无状态协议。无状态是指协议对于事务处理没有记忆能力。缺少状态意味着如果后续处理需要前面的信息，则它必须重传，这样可能导致每次连接传送的数据量增大。另一方面，在服务器不需要先前信息时它的应答就较快。

一、HTTP协议详解之URL篇

http（超文本传输协议）是一个基于请求与响应模式的、无状态的、应用层的协议，常基于TCP的连接方式，HTTP1.1版本中给出一种持续连接的机制，绝大多数的Web开发，都是构建在HTTP协议之上的Web应用。

HTTP URL (URL是一种特殊类型的URI，包含了用于查找某个资源的足够的信息)的格式如下：

http://host[":"port][abs_path]

http表示要通过HTTP协议来定位网络资源；host表示合法的Internet主机域名或者IP地址；port指定一个端口号，为空则使用缺省端口80；abs_path指定请求资源的URI；如果URL中没有给出abs_path，那么当它作为请求URI时，必须以“/”的形式给出，通常这个工作浏览器自动帮我们完成。
