液压系统原理图分析技巧作 者：李松晶//丛大成//姜洪洲 出 版 社：化学工业出版社

内容简介

本书可以手把手地教会你：如何分析液压系统原理图？如何将一个油路连接关系复杂、分支众多的液压系统原理图逐步分解、整理和简化？如何以便于阅读的方式绘制液压系统原理图？全书通过精心挑选出来的六个具有代表性的液压系统实例(包含多种基本回路并涵盖液压传动及控制系统的各种应用领域)，采取模块化的编排形式，详细地介绍了液压系统原理图的分析技巧及步骤，包括了解系统，初步分析、整理和简化原理图，划分子系统，子系统分析等内容。通过阅读此书，可以使你更好地掌握和运用液压这门神奇的技术。本书适合液压技术初学者以及对液压系统原理图不太熟悉的业内读者使用，也可作为液压技术的培训用书以及广大液压技术爱好者的自学读物。

本书目录

模块一 阅读液压系统原理图的方法及步骤

1.1 概述

1.2 了解系统

1.3 粗略分析

1.4 整理和简化油路

1.5 将系统分解成子系统

1.6 分析子系统

1.7 确定子系统的连接关系

1.8 总结系统特点

模块二 汽车起重机液压系统原理图分析

2.1 汽车起重机概述

2.2 了解汽车起重机液压系统

2.3 初步分析整个液压系统

2.4 整理和简化油路

2.5 将系统分解成子系统

2.6 分析各子系统

2.7 子系统间连接关系分析

2.8 总结整个系统特点及分析技巧

模块三 组合机床液压系统原理图分析

3.1 组合机床概述

3.2 了解系统的工作任务和动作要求

3.3 初步分析

3.4 整理和简化油路

3.5 划分子系统

3.5.1 子系统划分及编号

3.5.2 绘制子系统原理图

3.6 分析各子系统

3.6.1 滑台I子系统分析

3.6.2 滑台Ⅱ子系统分析

3.6.3 滑台Ⅲ子系统分析

3.6.4 夹紧子系统分析

3.6.5 定位子系统分析

3.6.6 工件输送子系统分析

3.7 子系统连接关系分析（子系统间连接关系）

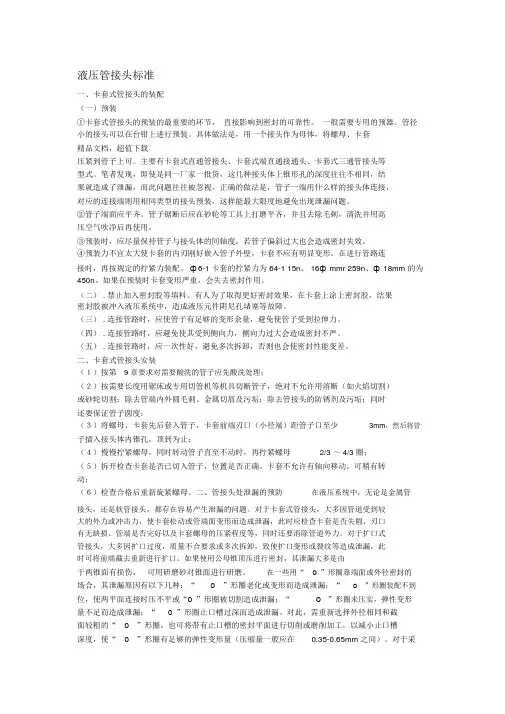

液压管接头标准

一、卡套式管接头的装配

（一）预装

①卡套式管接头的预装的最重要的环节， 直接影响到密封的可靠性。 一般需要专用的预器。管径小的接头可以在台钳上进行预装。具体做法是，用一个接头作为母体，将螺母、卡套

精品文档，超值下载

压紧到管子上可。主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等 型式。笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结

果就造成了泄漏，而此问题往往被忽视。正确的做法是，管子一端用什么样的接头体连接，

对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。

②管子端面应平齐。管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高

压空气吹净后再使用。

③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。 ④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。在进行管路连

接时，再按规定的拧紧力装配。 ф6-1 卡套的拧紧力为 64-1 15n、 16ф mmr 259n、ф 18mm 的为

450n。如果在预装时卡套变形严重，会失去密封作用。

（二） . 禁止加入密封胶等填料。有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故障。

（三） . 连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸力。

（四） . 连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。

（五） . 连接管路时，应一次性好，避免多次拆卸，否则也会使密封性能变差。

二、卡套式管接头安装

（１）按第 9 章要求对需要酸洗的管子应先酸洗处理；

（２）按需要长度用锯床或专用切管机等机具切断管子，绝对不允许用溶断（如火焰切割） 或砂轮切割；除去管端内外圆毛刺、金属切屑及污垢；除去管接头的防锈剂及污垢；同时 还要保证管子圆度；

液压系统的现状与发展趋势

王哲

（辽宁工程技术大学，机械11-7班）

摘 要：液压传动相对于机械传动来说是一门新技术，液压机是利用帕斯卡定律制成的利用液体压强传动的机械，广泛应用于各种工业中。而在液压机中液压传动系统是其非常重要的组成部分，对液压机的各种性能起到决定性的作用，至于它与微电子和计算机技术密切结合，得以在尽可能小的空间内传递出尽可能大的功率并加以精确控制，更是近几十年内出现的新事物。

本文为5000KN单臂液压机设计了液压传动系统，500T单臂校正压装液压机液压系统采用插装阀集成系统，动作可靠，使用寿命长，液压冲击小，减小了连接管路与泄漏点。独立的电器控制系统，工作可靠，动作直观，维修方便。采用按钮集中控制，设调准（点动）,单次（半自动）二种操作方式。大大的提高了传统液压机的控制有欠缺自动化、操纵性和安全性差等缺点。

它适用于轴类零件、型材的校正和轴套类零件的压装、板材零件的弯曲、压印、套形、简单零件的拉伸塑料制品、机床、内燃机、轻纺制造机械、轴类、轴承、洗衣机、汽车电机、空调电机、电器、军工企业、三资企业装配流水线等行业使用。

该设计主要包括在给定参数情况下液压系统零部件的参数计算，从而进行合适的选择，在根据实际情况确定液压元件（辅助元件）以及液压泵站和油箱，文章也附带了液压元件的安装说明及液压机的技术要求和液压机的驱动要求。

关键词：单臂液压机；液压系统 ；液压元件

1液压与气动系统

仅有以下三种基本方法传递动力：电气、机械和流体。大多数应用系统实际上是将三种方法组合起来而得到最有效地最全面的系统。为了合理地确定采取哪种方法，重要的是了解各种方法的显著特征。例如液压系统在长距离上比机械系统更能经济地传递动力。然而液压系统与电气系统相比，传递动力的距离较短。液压动力传递系统涉及电动机、调节装置和压力，流量控制。总的来说，该系统包括：

l 泵：将原动机的能力转换成作用在执行部件上的液压能。

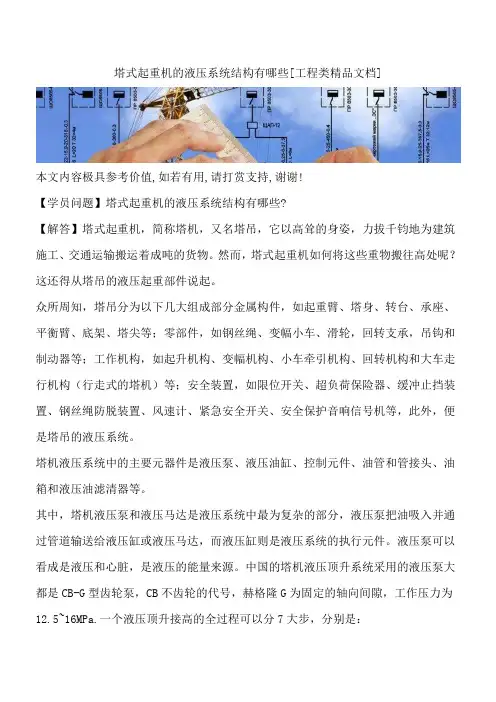

塔式起重机的液压系统结构有哪些[工程类精品文档]

本文内容极具参考价值,如若有用,请打赏支持,谢谢!

【学员问题】塔式起重机的液压系统结构有哪些?

【解答】塔式起重机，简称塔机，又名塔吊，它以高耸的身姿，力拔千钧地为建筑施工、交通运输搬运着成吨的货物。然而，塔式起重机如何将这些重物搬往高处呢？这还得从塔吊的液压起重部件说起。

众所周知，塔吊分为以下几大组成部分金属构件，如起重臂、塔身、转台、承座、平衡臂、底架、塔尖等；零部件，如钢丝绳、变幅小车、滑轮，回转支承，吊钩和制动器等；工作机构，如起升机构、变幅机构、小车牵引机构、回转机构和大车走行机构（行走式的塔机）等；安全装置，如限位开关、超负荷保险器、缓冲止挡装置、钢丝绳防脱装置、风速计、紧急安全开关、安全保护音响信号机等，此外，便是塔吊的液压系统。

塔机液压系统中的主要元器件是液压泵、液压油缸、控制元件、油管和管接头、油箱和液压油滤清器等。

其中，塔机液压泵和液压马达是液压系统中最为复杂的部分，液压泵把油吸入并通过管道输送给液压缸或液压马达，而液压缸则是液压系统的执行元件。液压泵可以看成是液压和心脏，是液压的能量来源。中国的塔机液压顶升系统采用的液压泵大都是CB-G型齿轮泵，CB不齿轮的代号，赫格隆G为固定的轴向间隙，工作压力为12.5~16MPa.一个液压顶升接高的全过程可以分7大步，分别是：

1.移动平衡重，使塔身不受不平衡力矩，起重臂就位，朝向与引进轨道方位相同并加以锁定，吊运一个塔身标准节安放在摆渡小车上；

2.顶升；

3.定位销就位并锁定，提起活塞杆，在套架中形成引进空间；

4.引进标准节；

5.提起标准节，推出摆渡小车；

6.使标准节就位，安装联接螺栓；

7.微微向上顶升，拔出定位锁使过渡节与已接高的塔吊塔身联固成一体。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。 事实表明，习惯左右了成败，习惯改变人的一生。在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。
